Main Dell Vostro 3500 | 09628-1
Dell Vostro 3500 đời HM57 (2010) có một hạng mục hay bị nhầm khi đặt linh kiện: mã 09628-1 thường là board phụ DC-in/USB/LAN (battery charging/USB-LAN board), không phải toàn bộ main laptop. Khi board 09628-1 lỗi, máy hay gặp cắm sạc không vào, nhận sạc chập chờn theo tư thế, LAN không nhận, USB rớt kết nối, thậm chí gây không lên nguồn do đường power-path/charging không ổn định. Trang này áp dụng cho nhu cầu mua linh kiện đúng mã và thay bo mạch chủ laptop / thay board phụ kèm checklist test.
🔎 Tham khảo nhanh: Lợi ích dùng main zin • Khi nào nên thay bo mạch? • Địa chỉ thay motherboard uy tín • Lỗi bo mạch chủ laptop thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã 09628-1 (board sạc/USB/LAN).
- Đối chiếu đúng ký hiệu đi kèm (thường gặp: DW50, 48.4ET06.011) để tránh nhầm phiên bản.
- Test sạc + test USB + test LAN cơ bản trước khi giao theo checklist.
- Phù hợp lỗi sạc chập chờn, LAN/USB lỗi theo tư thế, hoặc chập gây không lên nguồn.
- Thay board 09628-1 + kiểm tra đường nguồn liên quan trên motherboard chính để đảm bảo ổn định.
- Test checklist & chạy ổn định theo thời gian trước khi bàn giao.
Mua main 09628-1: có sẵn – đúng mã – đúng chân cắm
Phù hợp khách tự thay / kỹ thuật viên cần đúng mã để sửa nhanh.
- Đúng mã: 09628-1
- Dạng linh kiện: USB, LAN & Battery Charging Board (board phụ)
- Đối chiếu: giắc DC-in, giắc nối mainboard, vị trí cổng USB/RJ45 trên vỏ
Phù hợp lỗi sạc/USB/LAN kéo theo treo nguồn, lỗi theo rung cáp.
- Thay board 09628-1 + kiểm tra giắc/cáp liên quan
- Test sạc ổn định, test LAN, test USB tải nặng
- Chạy ổn định 20–40 phút để bắt lỗi “lúc được lúc không”
Gọi/nhắn để đối chiếu đúng Dell Vostro 3500 (đời HM57) và đúng mã 09628-1.

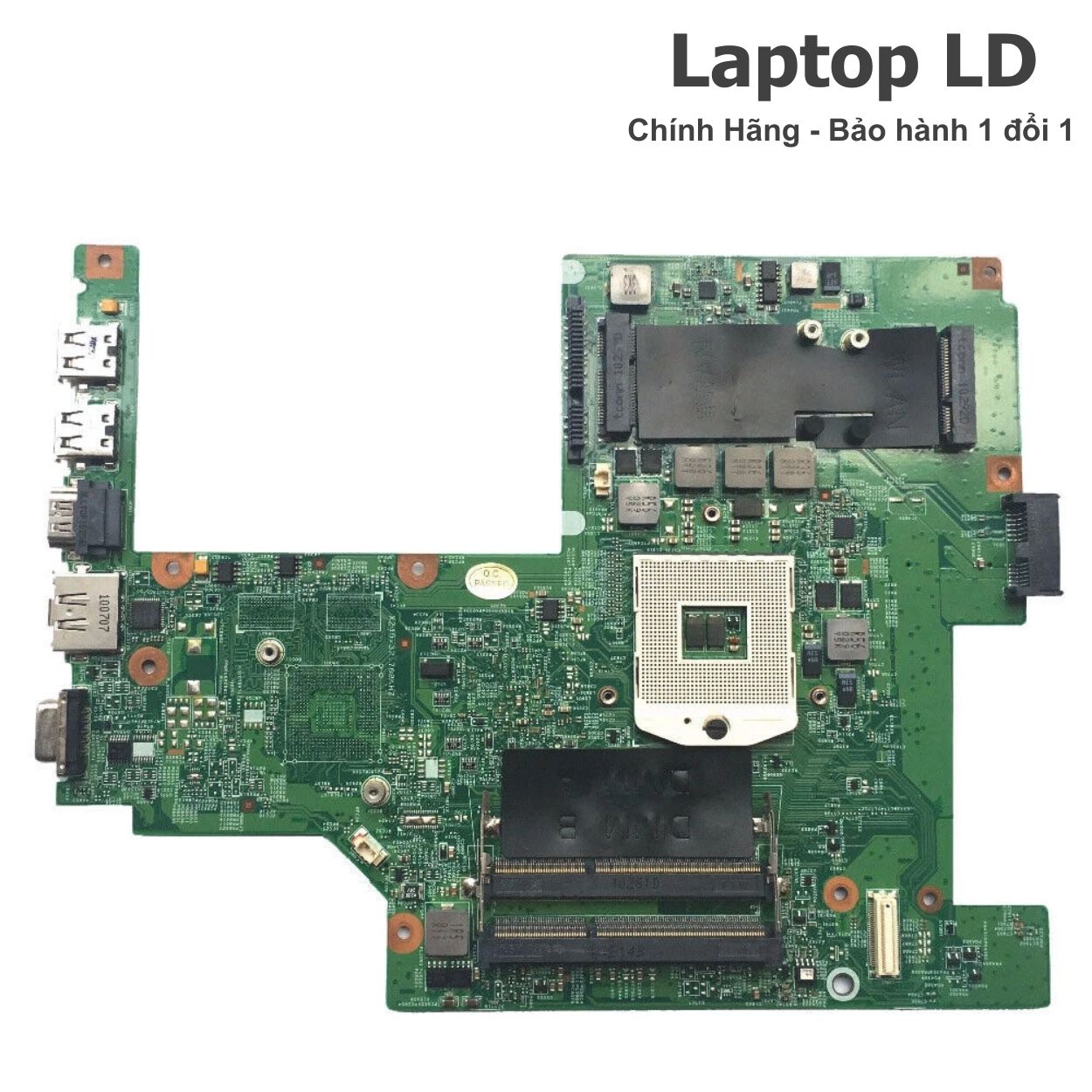

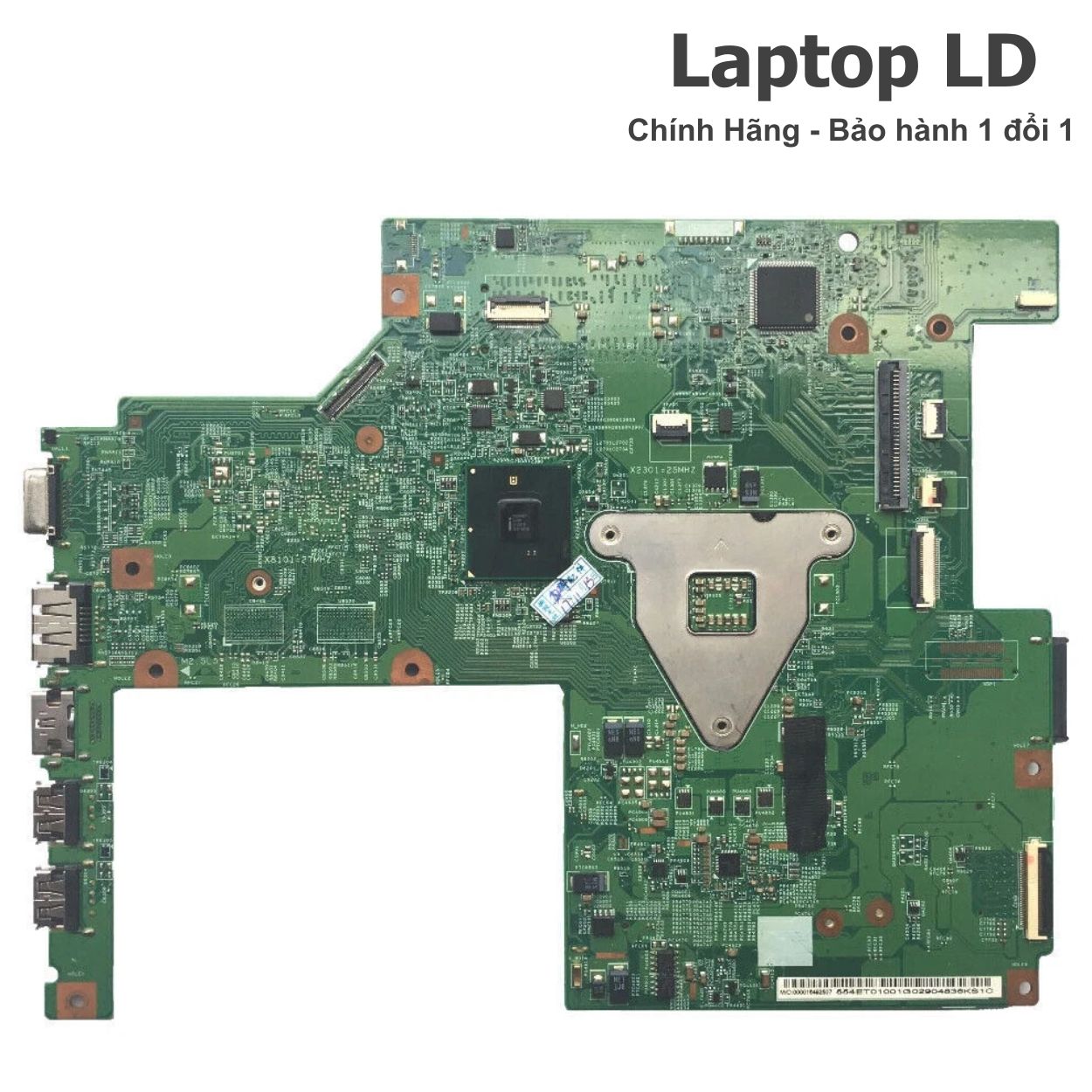

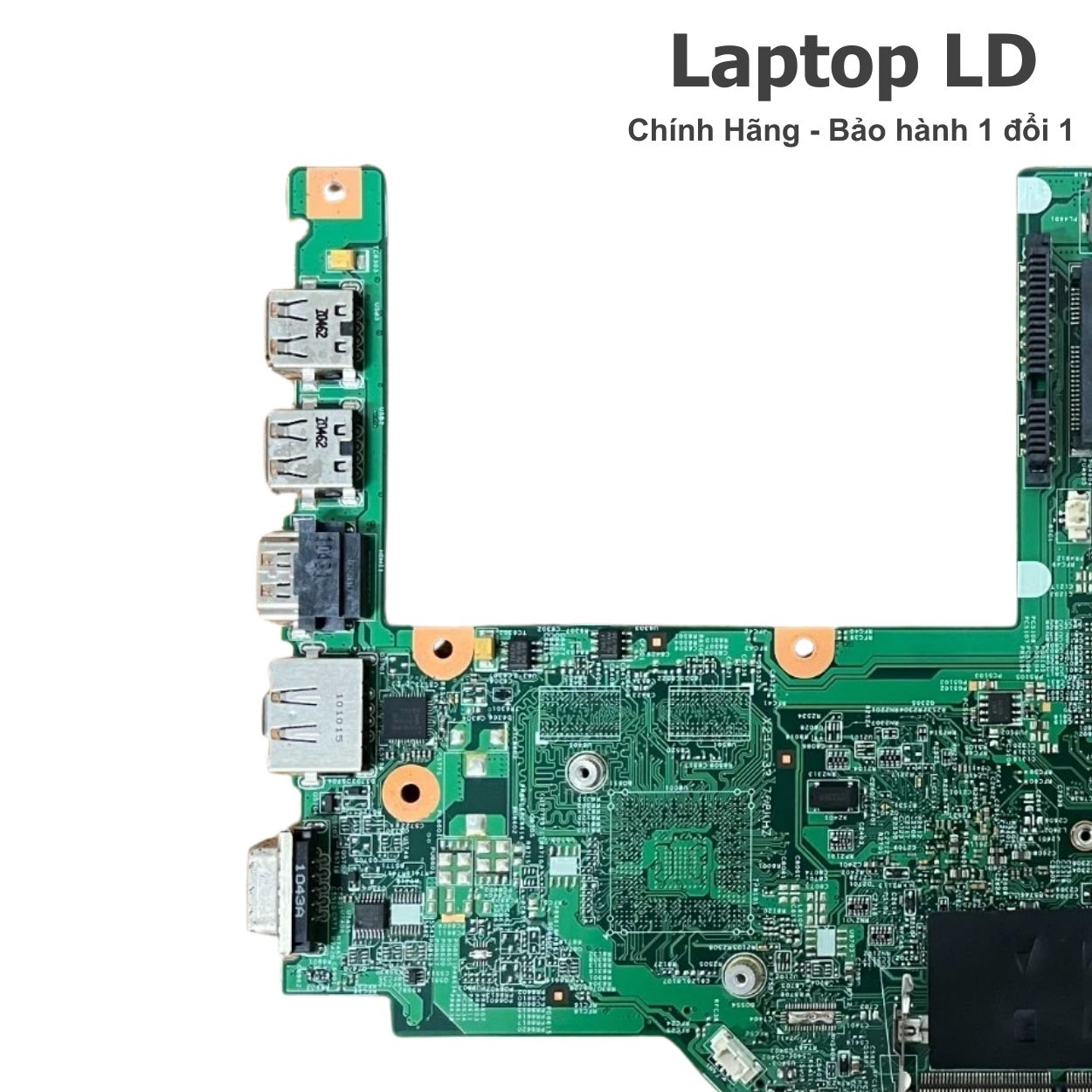

Hình ảnh tham khảo (Board 09628-1 & cụm cổng)
- Nhận sạc theo tư thế: board DC-in/charging dễ nứt chân cổng hoặc lỏng giắc, rung nhẹ đầu sạc là chập chờn.
- Không sạc vào pin nhưng máy vẫn chạy adapter: hay gặp khi nhánh charging suy, báo pin “plugged in, not charging”.
- LAN mất/đèn LAN không sáng: cổng RJ45 nằm trên board phụ, oxy hóa chân hoặc lỗi IC/line LAN có thể làm mất mạng hoàn toàn.
- USB rớt thiết bị (đặc biệt ổ cứng ngoài): cấp nguồn cổng yếu hoặc tiếp xúc cổng kém, dễ lộ bệnh khi copy file nặng.
- Cắm USB làm tắt máy/không lên nguồn: chập đường 5V USB trên board phụ có thể kéo sập nguồn standby.
- Máy lúc lên lúc không: do đường power-path dao động, lúc đủ điều kiện mới cho phép bật nguồn.
- Lỗi theo thời gian: test 10–20 phút mới lộ (đang dùng tự ngắt sạc, LAN rớt, USB disconnect).
- Nhầm mã: nhiều khách đặt “mainboard laptop” nhưng thực tế cần đúng board 09628-1; thay nhầm sẽ không hết lỗi sạc/USB/LAN.
Thông số kỹ thuật Dell Vostro 3500 & board 09628-1
| Mã linh kiện cần thay | 09628-1 (thường gặp: DW50 • 48.4ET06.011) |
|---|---|
| Vai trò | USB, LAN & Battery Charging Board (board phụ DC-in/USB/RJ45) |
| Dòng máy | Dell Vostro 3500 (Service Manual 02/2010) |
| Nền tảng máy | Chipset Intel HM57 |
| CPU hỗ trợ (theo dòng máy) | Intel Core i3 / i5 / i7 series (tùy cấu hình) |
| RAM (theo dòng máy) | DDR3 SDRAM • tối đa 8GB (2 khe SO-DIMM) |
| Video out (theo dòng máy) | VGA 15-pin • HDMI 19-pin |
| USB (theo dòng máy) | 3 cổng USB 2.0 + 1 cổng combo eSATA/USB 2.0 |
| LAN (theo dòng máy) | RJ-45 |
| Lưu trữ (theo dòng máy) | SATA 2 HDD (2.5") |
Lưu ý: Mã 09628-1 thường được gọi là board sạc/USB/LAN của Vostro 3500. Nếu máy của bạn lỗi cổng sạc, USB, RJ45 theo tư thế hoặc gây chập nguồn, hãy ưu tiên đối chiếu đúng board này trước khi đặt full mainboard laptop.
Khi nào nên thay bo mạch chủ laptop/board 09628-1 của Dell Vostro 3500?
Không phải lỗi nào cũng cần thay cả motherboard. Bạn nên cân nhắc thay đúng board 09628-1 khi gặp các trường hợp sau:
- Cắm sạc không vào hoặc nhận sạc chập chờn theo tư thế.
- Máy chạy được nhưng pin không sạc (đã loại trừ pin/adapter tốt).
- LAN RJ45 không nhận, đèn LAN không sáng hoặc rớt mạng theo tư thế cắm.
- USB rớt thiết bị, copy dữ liệu là ngắt kết nối (nhất là ổ cứng ngoài).
- Cắm USB làm máy tắt/không lên nguồn (nghi chập 5V USB).
- Đã vệ sinh/siết lại jack, thay cáp mà lỗi vẫn lặp lại theo thời gian.
- Board có dấu ẩm/oxy hóa, cháy linh kiện nhỏ quanh khu vực DC-in/USB.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay board 09628-1 tốt hơn?
- Cổng DC-in lỏng do cơ khí nhưng mạch chưa cháy (có thể thay/đóng lại cổng đúng kỹ thuật).
- Oxy hóa nhẹ ở chân cổng RJ45/USB, vệ sinh xử lý tiếp xúc đúng.
- Lỗi do cáp/giắc chưa cắm chặt sau tháo lắp.
- Chập 5V USB làm sập nguồn, cắm USB là tắt/không lên.
- Nhánh charging suy: không sạc pin hoặc sạc chập chờn theo thời gian.
- LAN/USB lỗi nặng, chập chờn theo tư thế và tái diễn sau xử lý.
Case thực tế (mẫu) & cách khoanh vùng lỗi
Cách khoanh vùng: thử adapter đúng chuẩn → rung nhẹ đầu sạc để kiểm tiếp xúc → test LAN bằng dây khác và quan sát đèn cổng → test USB với USB thường và với ổ cứng ngoài copy liên tục 10–15 phút → nếu lỗi theo rung/ theo tải vẫn lặp lại, ưu tiên thay đúng board 09628-1.
Kết luận kỹ thuật: board DC-in/USB/LAN lỗi sẽ gây nhiều triệu chứng “rải rác”, thay đúng mã giúp ổn định hơn so với xử lý chắp vá.
Lỗi thường gặp trên hệ Vostro 3500 liên quan 09628-1
- Sạc chập chờn theo tư thế: cổng DC-in/giắc hoặc mạch charging suy.
- Không sạc pin: nhánh charging/power-path lỗi, báo sai trạng thái sạc.
- LAN RJ45 mất: hỏng/oxy hóa cổng LAN hoặc lỗi line LAN trên board phụ.
- USB rớt thiết bị: cấp nguồn cổng yếu hoặc tiếp xúc cổng kém, lộ khi tải nặng.
- Cắm USB làm tắt máy: chập 5V USB kéo sập nguồn standby.
- Lỗi theo thời gian: dùng 10–20 phút mới lộ (đang sạc tự ngắt, LAN rớt, USB disconnect).
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc không vào / nhận sạc theo tư thế |
|---|---|
| Nguyên nhân | Cổng DC-in lỏng/nứt chân • nhánh charging/power-path suy |
| Cách khoanh vùng | Thử adapter chuẩn → rung nhẹ đầu sạc → theo dõi đèn sạc/pin → kiểm board 09628-1 |
| Triệu chứng | Máy chạy được nhưng pin không sạc |
| Nguyên nhân | Mạch charging suy • tiếp xúc giắc/cáp board phụ kém |
| Cách khoanh vùng | Loại trừ pin/adapter → theo dõi trạng thái sạc 10–15 phút → kiểm cáp/giắc → kiểm board |
| Triệu chứng | LAN RJ45 không nhận / rớt mạng theo tư thế |
| Nguyên nhân | Chân cổng RJ45 mòn/oxy hóa • lỗi line LAN trên board phụ |
| Cách khoanh vùng | Đổi dây/đổi port modem → quan sát đèn LAN → lắc nhẹ đầu cắm → xác nhận lỗi theo tiếp xúc |
| Triệu chứng | USB rớt thiết bị khi copy nặng |
| Nguyên nhân | Cấp nguồn 5V USB yếu • chân cổng USB lỏng |
| Cách khoanh vùng | Test chuột/USB thường → test ổ cứng ngoài copy 10–15 phút → thử từng cổng và theo dõi disconnect |
| Triệu chứng | Cắm USB là tắt/không lên nguồn |
| Nguyên nhân | Chập đường 5V USB trên board phụ kéo sập nguồn |
| Cách khoanh vùng | Thử khởi động khi tháo board/thiết bị USB → xác định chập theo cổng → kiểm board 09628-1 |
Quy trình thay main/board & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay main tại Laptop LD
Quy trình thay main/board (tóm tắt đúng thao tác)
👉 Xem hướng dẫn chi tiết: Hướng dẫn thay main laptop chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút adapter và tháo pin.
- Tháo đáy, phân loại ốc; xác định vị trí board phụ DC-in/USB/LAN.
- Rút cáp/giắc nối board 09628-1 với mainboard, tháo cố định đúng điểm.
- Lắp board 09628-1 mới đúng mã, cắm giắc chắc tay, kiểm tra dây/cáp không gập gãy.
- Test sạc/DC-in, test USB, test RJ45 trước khi ráp kín.
- Ráp hoàn thiện và chạy test theo checklist để bắt lỗi theo thời gian.
- Bàn giao khi sạc ổn định, USB/LAN ổn định, khởi động nhiều lần không lỗi.
Checklist test sau khi mua/thay main/board
- Test sạc & nguồn vào: nhận adapter ổn định, không chập chờn khi rung nhẹ đầu sạc; theo dõi trạng thái sạc/xả 10–15 phút.
- Test USB: cắm USB thường và ổ cứng ngoài; copy file dung lượng lớn liên tục để bắt lỗi rớt thiết bị.
- Test LAN: cắm RJ45, quan sát đèn link/act; thử truyền file hoặc speedtest nội bộ để kiểm ổn định.
- Test khởi động lại: restart 5–8 lần, kiểm lỗi nguồn chập chờn.
- Test lưu trữ: nhận HDD/SSD SATA; copy file để loại trừ lỗi treo do ổ.
- Test HDMI/VGA (theo máy): xuất hình ổn định nếu khách có nhu cầu dùng cổng ngoài.
- Chạy ổn định 20–40 phút: vừa sạc vừa dùng để bắt lỗi ngắt sạc theo thời gian.
Giá linh kiện & giá thay board 09628-1
Giá board 09628-1 (linh kiện)
Giá linh kiện phụ thuộc tình trạng, đúng mã đi kèm (DW50/48.4ET06.011) và chất lượng cổng. Trung tâm sẽ đối chiếu đúng Vostro 3500 trước khi chốt.
Giá thay (công + test)
- Giá bao gồm công thay và kiểm tra tổng thể theo checklist.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu không đồng ý.
Thay board 09628-1 có lấy ngay không?
Nếu có sẵn đúng mã, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần chạy test sạc/USB/LAN lâu hơn để bắt lỗi theo thời gian, kỹ thuật sẽ thông báo trước.
Đánh giá khách hàng
Qfat tham khảo: 8.3/10 (sạc ổn định theo tư thế + LAN/USB ổn định sau test tải và test theo thời gian).
Khách văn phòng: “Máy cắm sạc phải canh mới nhận, LAN lúc có lúc không, USB hay rớt khi cắm ổ cứng ngoài. Thay đúng board 09628-1 xong sạc ổn, LAN và USB dùng ổn định hơn.”
Phản hồi kỹ thuật: “Đã test sạc theo tư thế, test USB với ổ cứng ngoài copy liên tục, test RJ45 truyền dữ liệu và chạy ổn định 30 phút để đảm bảo không ngắt theo thời gian.”
Câu hỏi thường gặp
09628-1 là mainboard laptop hay là board phụ?
Trong Vostro 3500 đời HM57, mã 09628-1 thường gặp là board phụ DC-in/USB/LAN (battery charging/USB-LAN board). Nếu bạn đang lỗi sạc/USB/RJ45, khả năng cao cần đúng board này hơn là thay toàn bộ motherboard.
Vostro 3500 đời 2010 có những cổng nào?
Theo service manual, máy có VGA 15-pin, HDMI 19-pin, RJ-45, 3 cổng USB 2.0 và 1 cổng combo eSATA/USB 2.0, cùng đầu đọc thẻ 8-in-1 (tùy cấu hình).
Vì sao thay board 09628-1 xong vẫn cần test lâu?
Lỗi sạc/USB/LAN hay “lộ” theo thời gian và theo tải (cắm ổ cứng ngoài, vừa sạc vừa dùng). Vì vậy checklist nên có test copy file nặng, test LAN truyền dữ liệu và theo dõi sạc 10–20 phút.
