Main Dell Vostro 3400 | 09297-1
Dell Vostro 3400 (DW40 – Calpella/HM57) thường gặp lỗi không lên nguồn, bật đèn rồi tắt, màn hình đen/không ra hình, treo logo, USB/eSATA chập chờn, HDMI/VGA lúc có lúc không hoặc LAN rớt kết nối. Với mainboard 09297-1, lỗi “đúng đời máy” hay tập trung ở khối nguồn vào 19.5V, nguồn 3V/5V standby, SATA/ổ cứng, cụm cổng (HDMI/VGA/USB/RJ45) và nhóm lỗi GPU rời N11M-GE (mất hình theo nhiệt, treo khi tải) trên các phiên bản có VGA rời.
🔎 Tham khảo nhanh: Lợi ích dùng main zin • Khi nào nên thay bo mạch? • Địa chỉ thay motherboard uy tín • Lỗi bo mạch chủ laptop thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần main laptop đúng mã 09297-1.
- Main DW40 có nhiều cấu hình (UMA hoặc có GPU rời). Khi mua motherboard cần đối chiếu đúng phiên bản tản nhiệt, cáp và layout cổng.
- Test boot, test cổng và test ổn định theo checklist trước khi giao.
- Phù hợp lỗi nguồn nặng, lỗi mất hình theo nhiệt, lỗi I/O (USB/HDMI/VGA/LAN) hoặc oxy hóa lan.
- Thay bo mạch chủ laptop + vệ sinh tản nhiệt + thay keo.
- Test checklist & chạy tải theo dõi nhiệt (đặc biệt máy có GPU rời) trước khi bàn giao.
Mua main 09297-1: có sẵn – đúng mã – đúng layout
Phù hợp khách tự thay / kỹ thuật viên cần mainboard laptop đúng mã.
- Đúng mã: 09297-1
- Nền tảng: DW40 • HM57 (Calpella)
- Đối chiếu cổng: VGA + HDMI + RJ45 + 3× USB 2.0 + eSATA/USB
Phù hợp máy không lên nguồn / lỗi nặng (nguồn/GPU/I-O/oxy hóa).
- Thay main + vệ sinh tản nhiệt + thay keo
- Test SATA + test USB + test VGA/HDMI + test LAN
- Chạy ổn định theo thời gian để bắt lỗi “mất hình theo nhiệt/treo khi tải”
Gọi/nhắn để đối chiếu đúng Dell Vostro 3400 (DW40) và đúng mã main 09297-1 trước khi chốt.

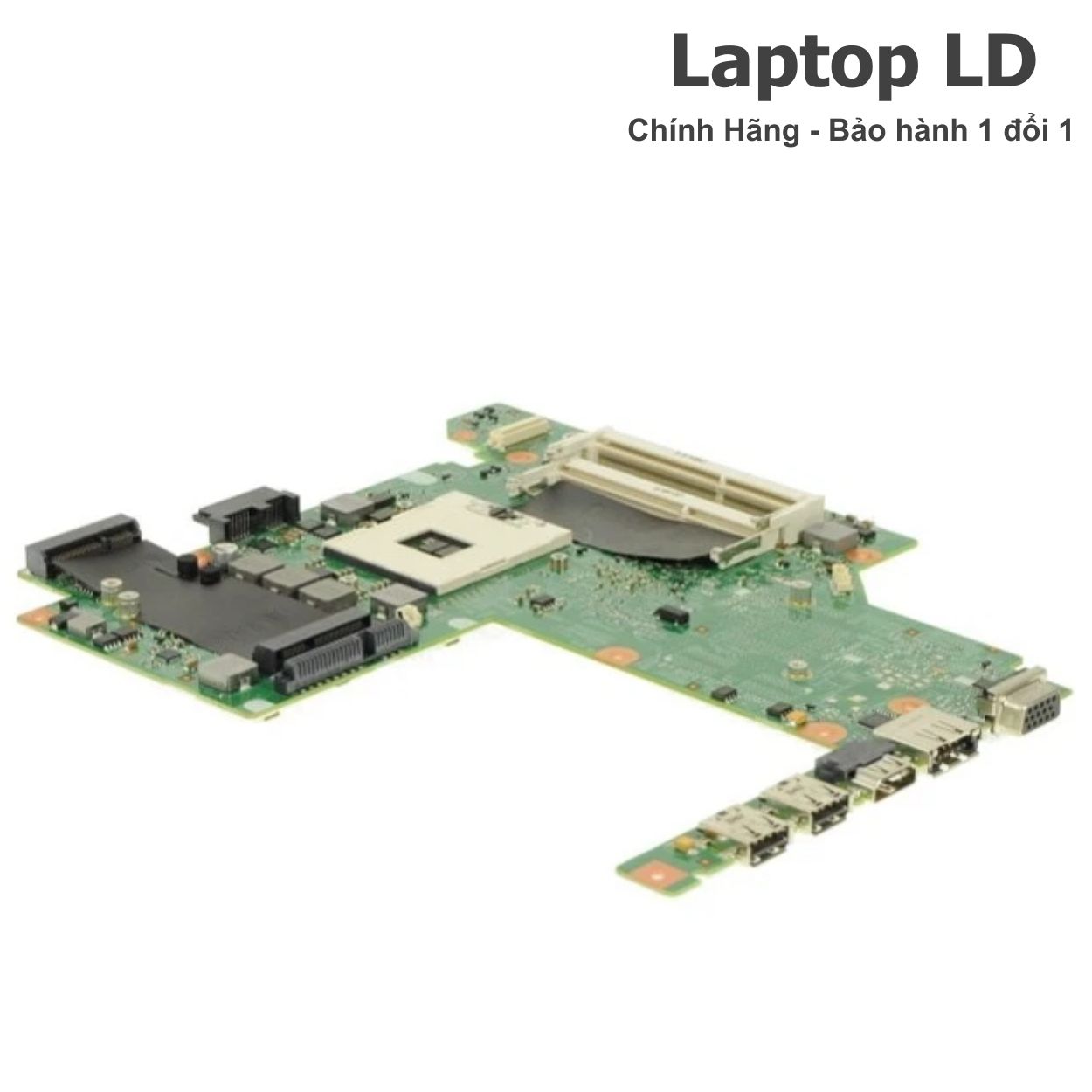

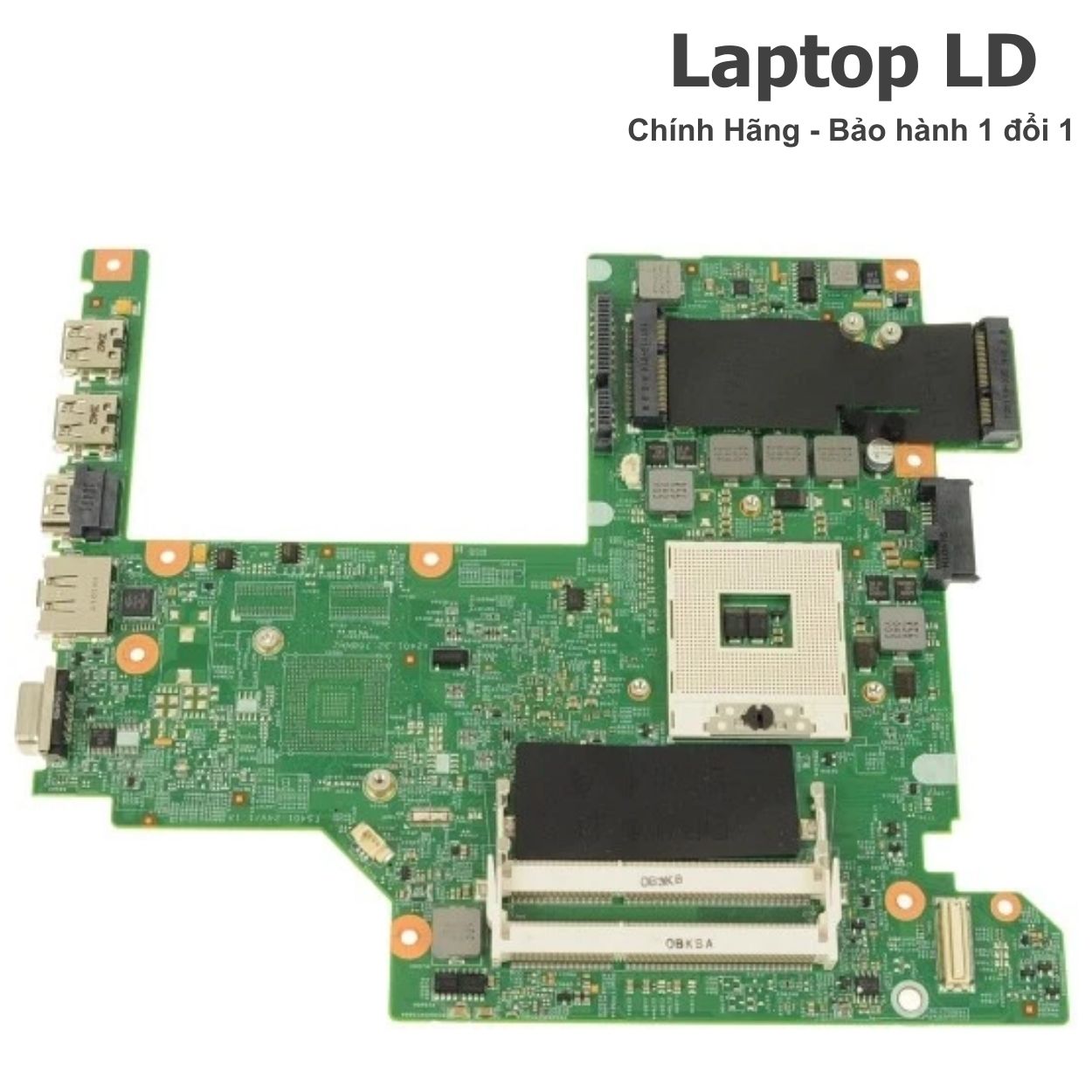

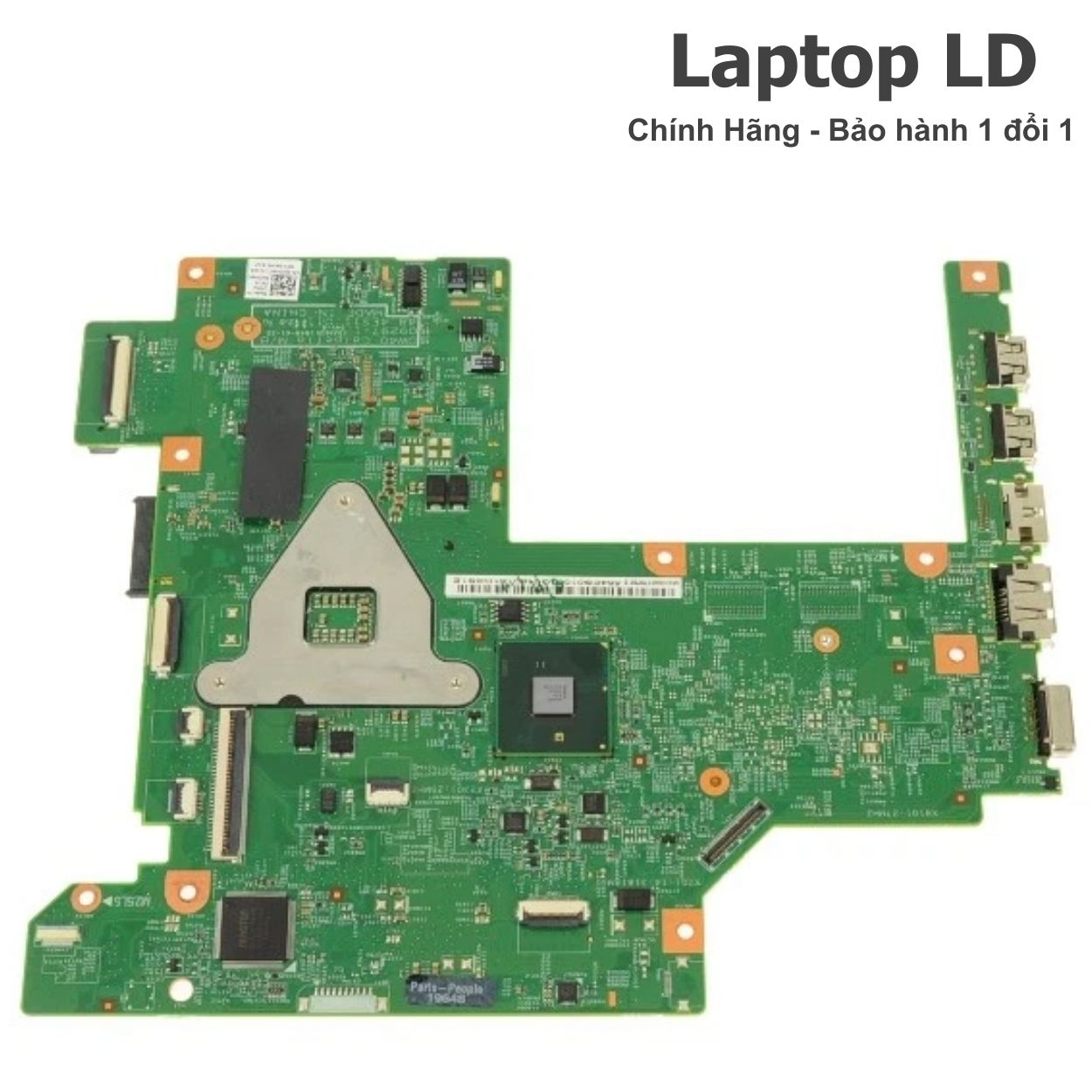

Hình ảnh tham khảo (Main 09297-1 & layout cổng)
- Bật lên rồi tắt / không lên nguồn: ưu tiên khoanh vùng nguồn vào 19.5V, jack nguồn, sau đó đến nguồn 3V/5V standby (đời HM57 rất hay “chết standby”).
- Mất hình theo nhiệt (bật lên có hình, dùng nóng lên đen/sọc): hay gặp trên bản có GPU rời N11M-GE; cần chạy tải + theo dõi nhiệt để xác nhận.
- Treo logo/đứng vòng quay: thường do ổ SATA lỗi; nhưng cũng có trường hợp nhánh SATA chập chờn, cần test HDD/SSD khác và copy file lớn để bắt bệnh.
- USB rớt thiết bị: chân cổng lỏng/oxy hóa; đời máy lâu năm dễ lộ khi cắm ổ cứng ngoài (copy nặng là ngắt).
- eSATA/USB combo chập chờn: tiếp xúc cổng kém hoặc mạch I/O suy; phải test đúng cổng combo, tránh chỉ test USB thường.
- HDMI/VGA lúc có lúc không: lỗi theo tư thế cáp hoặc cổng đã mòn; test liên tục 10–15 phút và rung nhẹ đầu cắm để bắt lỗi.
- LAN rớt mạng: cổng RJ45 oxy hóa chân; nên test truyền dữ liệu liên tục (không chỉ ping) để xác nhận ổn định.
- Tắt khi dùng lâu: tản nhiệt bẩn/keo khô khiến nhiệt dâng nhanh; dòng 2010 nếu không vệ sinh định kỳ rất dễ tự tắt.
- Máy lên nguồn nhưng quạt quay tối đa: có thể do lỗi cảm biến/nhiệt hoặc BIOS; cần loại trừ thao tác & thiết bị trước khi kết luận lỗi mainboard.
Thông số kỹ thuật main Dell Vostro 3400 (09297-1)
| Mã bo mạch | 09297-1 (DW40 • thường gặp: 48.4ES11.011) |
|---|---|
| Dòng máy | Dell Vostro 3400 (14 inch) |
| Nền tảng | Intel Calpella • Chipset HM57 |
| CPU hỗ trợ (theo dòng máy) | Intel Core i3/i5/i7 thế hệ 1 (Arrandale/Clarksfield tùy cấu hình) • dạng rời (tùy phiên bản main) |
| GPU | Tùy phiên bản: UMA (Intel HD) hoặc GPU rời NVIDIA N11M-GE (thường gặp GeForce 310M 1GB) |
| Khe RAM | 2 khe SO-DIMM • DDR3 • tối đa 8GB |
| Lưu trữ | 2.5" SATA (HDD/SSD SATA) |
| Màn hình | 14" • anti-glare WLED (tùy panel) |
| Cổng kết nối | VGA 15-pin • HDMI 19-pin • RJ-45 • 3× USB 2.0 • 1× eSATA/USB 2.0 combo • audio (mic/headphone) • đầu đọc thẻ 8-in-1 |
| Kết nối | LAN • Wi-Fi • Bluetooth (tùy card) • WWAN/WiMAX (tùy option) |
| Tản nhiệt | Quạt + heatsink + ống đồng |
| Adapter | 19.5V (công suất tùy cấu hình) |
Lưu ý: 09297-1 có thể có bản UMA hoặc bản có VGA rời; khi mua main laptop phải đối chiếu đúng phiên bản tản nhiệt (heatsink), cáp và layout cổng để lắp khớp, hoạt động ổn định.
Khi nào nên thay mainboard laptop Dell Vostro 3400?
Không phải lỗi nào cũng cần thay mainboard. Bạn nên cân nhắc thay motherboard 09297-1 khi gặp các trường hợp sau:
- Nhấn nguồn không phản hồi, hoặc bật 2–10 giây rồi tắt lặp lại.
- Lên nguồn nhưng màn hình đen, không vào BIOS/boot menu dù đã thử RAM/ổ khác để loại trừ.
- Máy treo/đơ, tự tắt khi dùng một lúc (đặc biệt sau 10–30 phút) dù đã vệ sinh tản nhiệt nhưng vẫn tái diễn.
- Mất hình theo nhiệt (bật lên có hình, nóng lên sọc/đen) – hay gặp trên bản có GPU rời.
- Ổ SATA nhận chập chờn; copy file lớn dễ rớt ổ/đứng máy.
- Cổng USB/eSATA/HDMI/VGA/LAN hoạt động chập chờn theo tư thế cắm.
- Bo mạch ẩm/oxy hóa, cháy linh kiện nguồn, đứt đường mạch khiến lỗi tái diễn sau sửa.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa main hay thay main 09297-1 tốt hơn?
- Adapter 19.5V yếu/chập chờn, jack nguồn lỏng (chưa lan mạch).
- Tản nhiệt bẩn/keo khô gây nóng nhanh, vệ sinh đúng có thể hết treo/tắt.
- Ổ SATA lỗi (thay HDD/SSD) hoặc cáp ổ lỏng.
- Không lên nguồn do nguồn standby/nguồn sâu suy, bật tắt lặp lại.
- Mất hình theo nhiệt liên quan GPU/VRM (sửa “vá” dễ tái phát).
- Oxy hóa lan, cháy linh kiện, đứt đường mạch hoặc I/O suy nặng.
Case thực tế (mẫu) & cách khoanh vùng lỗi
Cách khoanh vùng: kiểm adapter/jack → loại trừ RAM/ổ bằng cách test phần cứng khác → test xuất hình VGA/HDMI liên tục → chạy tải theo dõi nhiệt để bắt lỗi “mất hình theo nhiệt” → test SATA copy file lớn và test USB với ổ cứng ngoài.
Kết luận kỹ thuật: nếu lỗi theo nhiệt/GPU hoặc nguồn standby suy và tái diễn, thay đúng main 09297-1 thường bền hơn.
Lỗi thường gặp trên bo mạch hệ thống Vostro 3400 (09297-1)
- Không lên nguồn / bật tắt: liên quan nguồn vào 19.5V, standby 3V/5V, hoặc chập tải.
- Lên nguồn nhưng không ra hình: cần tách RAM/màn/cáp; bản GPU rời dễ lỗi theo nhiệt.
- Mất hình theo nhiệt: mới bật có hình, nóng lên sọc/đen (đặc trưng VGA rời đời cũ).
- Treo logo/đứng máy: SATA chập chờn hoặc ổ lỗi.
- USB/eSATA rớt thiết bị: chân cổng lỏng/oxy hóa hoặc nhánh cấp nguồn cổng yếu.
- HDMI/VGA/LAN chập chờn: tiếp xúc cổng kém theo tư thế, dễ lộ khi test liên tục.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Nhấn nguồn không phản hồi / bật rồi tắt |
|---|---|
| Nguyên nhân | Adapter/jack nguồn • nguồn 3V/5V standby suy • chập tải |
| Cách khoanh vùng | Thử adapter chuẩn → kiểm jack → tháo HDD/ODD/Wi-Fi để loại chập tải → kiểm standby |
| Triệu chứng | Lên nguồn nhưng màn hình đen |
| Nguyên nhân | RAM/nhánh xuất hình • GPU lỗi theo nhiệt (bản VGA rời) |
| Cách khoanh vùng | Thử RAM từng khe → test VGA/HDMI ra màn ngoài → chạy theo thời gian để bắt lỗi theo nhiệt |
| Triệu chứng | Mất hình sau 10–20 phút |
| Nguyên nhân | GPU/VRM nhạy nhiệt • tản nhiệt bẩn/keo khô |
| Cách khoanh vùng | Vệ sinh tản nhiệt → theo dõi nhiệt → chạy tải liên tục 25–40 phút để xác nhận |
| Triệu chứng | Treo logo / rớt ổ khi copy |
| Nguyên nhân | HDD/SSD lỗi • SATA chập chờn • cáp ổ lỏng |
| Cách khoanh vùng | Test HDD/SSD khác → copy file lớn 15–25 phút → kiểm cáp/giắc SATA |
| Triệu chứng | USB/eSATA rớt thiết bị |
| Nguyên nhân | Chân cổng lỏng/oxy hóa • cấp nguồn cổng yếu |
| Cách khoanh vùng | Test từng cổng bằng chuột/USB/ổ cứng ngoài → copy nặng 10–15 phút → theo dõi disconnect |
Quy trình thay main & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay main tại Laptop LD
Quy trình thay main (tóm tắt đúng thao tác)
👉 Xem hướng dẫn chi tiết: Hướng dẫn thay main laptop chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút adapter 19.5V và tháo pin.
- Tháo đáy, phân loại ốc; tháo HDD/SSD SATA, RAM, card Wi-Fi (nếu cần).
- Ngắt các cáp: cáp màn hình, loa, USB board (nếu tách rời), nút nguồn, quạt…
- Tháo tản nhiệt, vệ sinh quạt/heatsink, thay keo tản nhiệt.
- Lắp main 09297-1 đúng phiên bản (UMA/VGA rời); test sơ bộ trước khi ráp kín.
- Ráp hoàn thiện và test theo checklist: SATA/USB/eSATA/VGA/HDMI/LAN.
- Chạy tải theo dõi nhiệt & restart nhiều lần trước khi bàn giao.
Checklist test sau khi mua/thay main
- Test sạc & nguồn vào: nhận adapter 19.5V ổn định, không chập chờn khi rung nhẹ jack; kiểm tra nhận pin và trạng thái sạc/xả.
- Test hiển thị: màn hình trong ổn định; thử HDMI và VGA để xác nhận xuất hình không chập chờn theo thời gian.
- Test RAM: nhận đủ dung lượng; thử từng khe SO-DIMM và khởi động lại nhiều lần.
- Test SATA: nhận HDD/SSD; copy file dung lượng lớn liên tục để bắt lỗi rớt ổ/đứng máy.
- Test USB: kiểm tra từng cổng bằng chuột/USB/ổ cứng ngoài; test tải nặng để bắt lỗi rớt kết nối.
- Test eSATA/USB combo: cắm đúng cổng combo để xác nhận không chập chờn theo tư thế.
- Test mạng & âm thanh: LAN, Wi-Fi/Bluetooth (nếu có), loa và jack tai nghe/mic.
- Chạy tải 25–45 phút: kết hợp video/copy/mở nhiều ứng dụng để theo dõi nhiệt và độ ổn định (đặc biệt bản GPU rời).
Giá main linh kiện & giá thay main Vostro 3400
Giá main 09297-1 (linh kiện)
Giá main linh kiện phụ thuộc tình trạng, phiên bản UMA/VGA rời, tình trạng cổng và tình trạng tản nhiệt. Trung tâm sẽ đối chiếu đúng Vostro 3400 trước khi chốt.
Giá thay main (công + vệ sinh + test)
- Giá bao gồm công thay, vệ sinh tản nhiệt và kiểm tra tổng thể theo checklist.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu không đồng ý.
Thay main Vostro 3400 có lấy ngay không?
Nếu có sẵn main đúng phiên bản, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần chạy tải lâu hơn để bắt lỗi theo nhiệt (bản GPU rời) và test I/O theo thời gian, kỹ thuật sẽ thông báo trước.
Đánh giá khách hàng
Qfat tham khảo: 8.2/10 (ổn định nguồn + test VGA/HDMI + test USB/eSATA + test tải theo thời gian đạt).
Khách học tập: “Máy dùng một lúc hay đen màn, có hôm treo logo, cắm ổ cứng ngoài thì USB hay rớt. Thay main và vệ sinh tản nhiệt xong dùng ổn định hơn, xuất HDMI/VGA ổn, copy dữ liệu không còn rớt.”
Phản hồi kỹ thuật: “Đã test sạc 19.5V theo tư thế jack, test RAM từng khe, test SATA copy file lớn, test USB/eSATA tải nặng, kiểm VGA/HDMI/LAN và chạy tải theo dõi nhiệt để đảm bảo ổn định trước khi bàn giao.”
Câu hỏi thường gặp
Main 09297-1 có phải đúng cho mọi Dell Vostro 3400 không?
Vostro 3400 có nhiều cấu hình (UMA hoặc có GPU rời) và có thể khác tản nhiệt/cáp. Khi mua main 09297-1 nên đối chiếu ảnh main thực tế và layout cổng, đồng thời xác định máy của bạn là bản UMA hay bản có VGA rời.
Vostro 3400 có những cổng nào cần test kỹ sau khi thay main?
Theo tài liệu đời Vostro 3400, máy có VGA, HDMI, RJ-45, 3 cổng USB 2.0 và 1 cổng eSATA/USB combo, cùng đầu đọc thẻ 8-in-1. Khi nhận máy nên test đủ từng cổng theo checklist để tránh lỗi “lúc được lúc không”.
Vì sao bản có VGA rời hay bị mất hình theo nhiệt?
Máy đời lâu năm dễ bụi tản nhiệt/keo khô làm nhiệt dâng nhanh. Với bản có GPU rời, lỗi theo nhiệt thường lộ khi dùng liên tục hoặc tải đồ họa. Vì vậy sau thay main cần chạy tải và theo dõi nhiệt đủ thời gian.
