Thay main Dell Vostro 14 3430 i5-1335U LA-M367P đúng mã
Đúng nền bo IDH50/IDH5A LA-M367P, CPU Intel Core i5-1335U, hai khe RAM DDR4 và một khe SSD M.2 2230/2280. Dell DP/N thường gặp trên bo i5-1335U này là 0J3TD4/J3TD4, nhưng revision PCB, chassis nhựa/nhôm, tính năng USB-C và cấu hình đồ họa phải được đối chiếu trực tiếp trước khi sửa hoặc thay bo mạch.
- IDH50 LA-M367P
- Dell DP/N 0J3TD4
- CPU i5-1335U
- 10 nhân 12 luồng
- 2 khe RAM DDR4
- LAN RJ-45
Xác thực kỹ thuật: Dell công bố Vostro 14 3430 có nhiều chassis, tốc độ RAM, loại USB-C và tùy chọn tản nhiệt. Board LA-M367P i5-1335U được ghi nhận với Dell DP/N 0J3TD4/J3TD4; tem trắng, revision và khu vực GPU vẫn phải kiểm trực tiếp trên main thực tế.

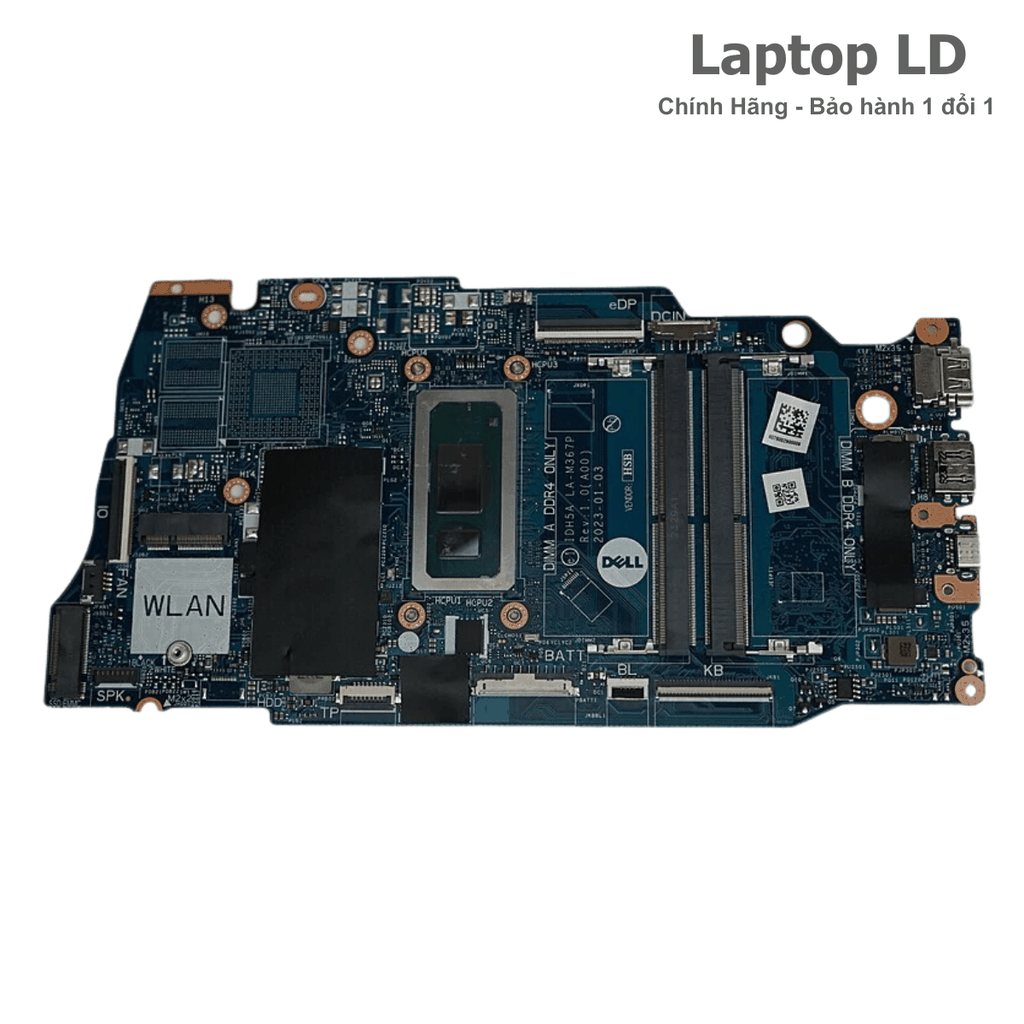

Vị trí linh kiện và ảnh tổng thể main Dell Vostro 14 3430 i5-1335U LA-M367P
Ảnh thực tế giúp nhận biết CPU i5-1335U, hai khe RAM DDR4, khe SSD M.2 2230/2280, khe Wi-Fi, mạch nguồn, USB-C, HDMI 1.4, LAN RJ-45, đầu nguồn DC-in và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa, camera và bo I/O.
Cần gửi gì để Laptop LD báo đúng main?
Vostro 14 3430 có chassis nhựa hoặc nhôm, USB-C thường hoặc USB-C có DisplayPort/Power Delivery và nhiều CPU. Không nên đặt main chỉ theo tên máy hoặc hình dáng.
Thông tin nên gửi trước
- Ảnh tem đáy máy có Dell Vostro 14 3430 và Service Tag.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh rõ IDH50/IDH5A LA-M367P, revision PCB và tem Dell DP/N.
- Ảnh khu vực CPU i5-1335U, hai khe RAM và khe SSD M.2.
- Ảnh vùng GPU/tản nhiệt để xác nhận bản tích hợp hay bản có đồ họa rời.
- Ảnh USB-C, HDMI 1.4, USB-A, LAN RJ-45, khe SD, audio và DC-in.
- Ảnh chassis/palmrest để xác định vỏ nhựa hay nhôm.
- Mô tả lỗi: không nguồn, treo logo, lỗi RAM/SSD, mất hình, mất LAN/USB-C, quá nhiệt hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng LA-M367P và Dell DP/N 0J3TD4/J3TD4.
- Phân biệt i5-1335U với các CPU 13th Gen U có tên gần giống.
- Khóa đúng USB-C dữ liệu hay USB-C có DP/PD.
- Xác nhận RAM chạy DDR4-2666 hay DDR4-3200.
- Tránh dùng sai tản nhiệt giữa bản tích hợp và bản đồ họa rời.
- Rút ngắn thời gian kiểm tra và tránh mua sai board/revision.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Dell Vostro 14 3430 i5-1335U LA-M367P được báo theo đúng Dell DP/N, revision PCB, chassis, cấu hình đồ họa và tình trạng bo mạch.
Công lắp
Khi thay main, máy được kiểm tra adapter 65W, pin, quạt/tản nhiệt, RAM, SSD, Wi-Fi, màn hình, LAN, USB-C, HDMI và bo I/O.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu; có gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Máy từng sửa BIOS, nguồn CPU, RAM, USB-C, LAN hoặc vào nước cần kiểm tra kỹ hơn trước khi lắp main.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Vostro 14 3430, i5-1335U, LA-M367P, Dell DP/N và revision.
- Kiểm tra đúng chassis, tản nhiệt và tính năng USB-C.
- Kiểm tra adapter 65W, RAM, SSD, USB-C, HDMI 1.4, LAN, SD, Wi-Fi, Bluetooth, camera và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Dell Vostro 14 3430 i5-1335U LA-M367P dùng cho máy nào?
Dòng máy phù hợp
- Dell Vostro 14 3430.
- CPU Intel Core i5-1335U onboard.
- Board IDH50/IDH5A LA-M367P.
- Dell DP/N thường gặp 0J3TD4/J3TD4.
- Hai khe SO-DIMM DDR4; tốc độ 2666MHz hoặc 3200MHz theo chassis/cổng.
- Một khe SSD M.2 2230/2280 PCIe NVMe.
- Intel Iris Xe Graphics khi RAM chạy dual-channel; cần kiểm nếu main có GPU rời.
- USB-C 5Gbps, HDMI 1.4, LAN RJ-45, khe SD, audio và DC-in.
Không nên thay chéo khi chưa kiểm
- Không nhầm LA-M367P với board gần giống dùng trên dòng Dell kích thước khác.
- Không nhầm i5-1335U với CPU 13th Gen U có tên gần giống.
- Không bỏ qua Dell DP/N 0J3TD4 và revision PCB.
- Không ghi USB-C xuất hình/sạc cho mọi máy; tính năng này phụ thuộc chassis nhôm hoặc cấu hình đồ họa rời.
- Không ghi DDR4-3200 cho mọi cấu hình; bản Type-C dữ liệu có thể chạy DDR4-2666.
- Không ghi HDMI 2.0; Dell công bố HDMI 1.4.
- Không kết luận lỗi main trước khi loại trừ adapter, pin, RAM, SSD, màn hình và bo I/O.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Dòng máy | Dell Vostro 14 3430. | Nhầm với dòng Dell 15 inch, dòng Inspiron cùng đời hoặc Vostro thế hệ trước. |
| Board number | IDH50/IDH5A LA-M367P. | Nhầm board Dell 15 inch hoặc bo có layout gần giống. |
| Dell DP/N | 0J3TD4/J3TD4 thường gặp; phải khớp tem thực tế. | Chỉ kiểm mã LA-M367P nhưng bỏ qua DP/N và revision. |
| CPU | i5-1335U, 10 nhân, 12 luồng, Turbo tối đa 4,60GHz. | Nhầm CPU 13th Gen U có tên gần giống hoặc bản i7. |
| GPU | Intel Iris Xe khi RAM dual-channel; cấu hình GPU rời phải kiểm main. | Ghi GPU rời khi không có chip GPU/VRAM hoặc dùng sai tản nhiệt. |
| RAM | 2 khe DDR4; 2666MHz hoặc 3200MHz theo cấu hình, tối đa 16GB theo Dell. | Ghi RAM hàn, sai tốc độ hoặc tự nâng mức tối đa không theo hãng. |
| SSD | 1 khe M.2 2230/2280 PCIe NVMe. | Ghi hai khe SSD hoặc dùng sai giá đỡ/thermal plate. |
| Cổng | 1 USB-A 5Gbps, 1 USB-A 2.0, 1 USB-C 5Gbps, HDMI 1.4, RJ-45, SD, audio và DC-in. | Ghi sai loại cổng tốc độ cao, HDMI 2.0 hoặc mặc định USB-C có DP/PD. |
| Pin và sạc | Pin 41Wh hoặc 54Wh; adapter đầu tròn 65W, 4,5 × 2,9mm. | Khóa sai pin hoặc dùng adapter thiếu nhận dạng. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem hướng dẫn chọn main laptop đúng mã để chụp Dell DP/N, mã PCB, CPU, GPU, RAM, SSD và cụm cổng.
Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Dell LA-M367P
Nhóm ảnh này giúp đối chiếu CPU i5-1335U, hai khe RAM DDR4, khe SSD M.2, Wi-Fi, mạch nguồn, USB-C, HDMI 1.4, LAN RJ-45 và DC-in.
Dấu hiệu nên kiểm tra bo mạch Dell Vostro 14 3430
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi hoặc chỉ nháy mã lỗi.
- Không nhận adapter 65W hoặc BIOS báo không xác định được công suất sạc.
- Máy báo sạc nhưng pin không tăng hoặc tự tắt khi rút sạc.
- Jack DC-in lỏng, gãy chân hoặc chập.
- USB-C chập sau khi dùng hub/dock hoặc thiết bị lỗi.
- Nguồn chờ có nhưng không khởi tạo đủ nguồn CPU/RAM.
Lỗi RAM, SSD và BIOS
- Treo logo Dell, khởi động lặp hoặc tự vào BIOS.
- Lỗi thanh RAM/khe SO-DIMM gây không POST hoặc xanh màn.
- Không nhận SSD M.2 dù ổ đã kiểm tra tốt.
- Mất SSD sau sleep hoặc lỗi BitLocker/VMD.
- BIOS lỗi sau cập nhật hoặc mất nguồn.
- Mã đèn chẩn đoán báo lỗi RAM, system board hoặc LCD.
Lỗi hình ảnh, mạng và ngoại vi
- Intel Iris Xe mất nhận hoặc chỉ hiển thị Intel UHD khi RAM single-channel.
- Sọc, rác hình, không xuất HDMI hoặc USB-C DisplayPort ở cấu hình có hỗ trợ.
- LAN RJ-45, USB-A, USB-C, SD hoặc audio mất nhận.
- Màn HD/FHD chớp, sọc hoặc không lên đèn nền.
- Wi-Fi/Bluetooth, camera, mic, loa hoặc bàn phím mất nhận.
- Máy vào nước làm oxy hóa mạch nguồn và bo I/O.
Nên sửa hay thay bo mạch Dell Vostro 14 3430?
Cần loại trừ adapter, jack sạc, pin, RAM, SSD, màn hình, bo I/O và tản nhiệt trước khi kết luận hỏng main.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở DC-in, USB-C, HDMI, LAN, USB-A hoặc linh kiện bảo vệ.
- BIOS lỗi có thể nạp lại và CPU chưa chập.
- Không nhận SSD do socket, nguồn 3,3V hoặc đường PCIe.
- Một khe RAM lỗi nhưng CPU và nguồn RAM còn ổn định.
- Oxy hóa nhẹ được phát hiện sớm.
- Chi phí sửa hợp lý và khả năng ổn định cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i5-1335U lỗi nặng hoặc chập nguồn lõi.
- Chập nặng nhiều tầng nguồn hoặc cháy PCB.
- Main cong, đứt mạch nhiều lớp hoặc ăn mòn diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều cổng.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát.
- Chi phí sửa sâu gần bằng main thay thế đã test đầy đủ.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số nền tảng của Dell Vostro 14 3430 i5-1335U LA-M367P. Dell DP/N, revision, tốc độ RAM, tính năng USB-C và cấu hình GPU phải kiểm trên máy thực tế.
| Tên sản phẩm | Main Dell Vostro 14 3430 CPU Intel Core i5-1335U board LA-M367P |
|---|---|
| Dòng máy tương thích | Dell Vostro 14 3430; cần kiểm Service Tag, chassis và Dell DP/N |
| Board number | IDH50/IDH5A LA-M367P |
| Dell DP/N | 0J3TD4/J3TD4 thường gặp trên bản i5-1335U; bắt buộc đối chiếu tem thực tế |
| CPU | Intel Core i5-1335U onboard, 10 nhân gồm 2 P-core + 8 E-core, 12 luồng, Turbo tối đa 4,60GHz, 12MB Intel Smart Cache |
| GPU / VGA | Intel Iris Xe Graphics tích hợp khi RAM chạy dual-channel; nếu RAM single-channel hệ thống có thể hiển thị Intel UHD Graphics. Cấu hình GPU rời phải kiểm main thực tế |
| RAM hỗ trợ | 2 khe SO-DIMM DDR4; 2666MHz cho máy có USB-C dữ liệu, 3200MHz cho máy có USB-C DisplayPort/Power Delivery; Dell công bố tối đa 16GB |
| Ổ cứng hỗ trợ | 1 khe M.2 2230/2280 PCIe NVMe; dung lượng và generation theo SSD lắp thực tế |
| Khe trên main | 2 khe RAM SO-DIMM, 1 khe SSD M.2 2230/2280, 1 khe WLAN M.2 2230, đầu pin, màn hình, bàn phím, touchpad, loa, quạt và bo I/O |
| Cổng ngoài | 1 USB-A 3.2 Gen 1 5Gbps, 1 USB-A 2.0, 1 USB-C 3.2 Gen 1 5Gbps; USB-C có DisplayPort 1.4/Power Delivery trên chassis nhôm hoặc máy có đồ họa rời; HDMI 1.4, LAN RJ-45, SD, audio 3,5mm và DC-in 4,5 × 2,9mm |
| Màn hình tương thích | 14 inch; tùy chọn HD 1366×768 60Hz 220 nit hoặc FHD 1920×1080 WVA 60Hz 250 nit, chống chói, không cảm ứng |
| Mạng và kết nối | Realtek RTL8821CE Wi-Fi 5 + Bluetooth hoặc Realtek RTL8852BE Wi-Fi 6 + Bluetooth tùy cấu hình |
| Pin | Pin lithium-polymer 3 cell 41Wh hoặc 4 cell 54Wh, hỗ trợ ExpressCharge |
| Sạc | Adapter Dell 65W, đầu tròn ngoài 4,5mm và trong 2,9mm |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn | Adapter 65W, jack DC-in, pin, nguồn chờ hoặc chập nguồn chính. | Thử adapter Dell chuẩn, ngắt pin và đo dòng chờ. |
| Không nhận công suất sạc | Chân ID adapter, jack sạc, dây DC-in hoặc mạch nhận dạng. | Thử sạc gốc, kiểm chân giữa và trạng thái adapter trong BIOS. |
| Treo logo | BIOS, RAM, SSD, CPU hoặc thiết bị ngoại vi. | Tháo SSD, thử từng thanh/khe RAM và reset BIOS. |
| Không nhận RAM | Thanh RAM, khe SO-DIMM, nguồn RAM, BIOS hoặc CPU. | Vệ sinh khe, đổi thanh/khe và kiểm nguồn RAM. |
| Không nhận SSD | SSD, socket M.2, nguồn 3,3V, BIOS hoặc PCIe. | Thử SSD chuẩn, đo nguồn và kiểm BIOS/VMD. |
| Không xuất hình | Panel, cáp eDP, HDMI/USB-C, iGPU hoặc nguồn màn. | Thử màn ngoài, kiểm cáp/panel và nguồn màn. |
| Mất LAN/USB-C/HDMI | Cổng, bo I/O, linh kiện bảo vệ, driver hoặc controller. | Thử cáp/thiết bị khác và kiểm nguồn/tín hiệu cổng. |
| Máy nóng/tự tắt | Bụi, quạt, heatpipe, keo tản hoặc nguồn CPU. | Vệ sinh, kiểm quạt và theo dõi nhiệt độ. |
| Máy vào nước | Oxy hóa nguồn, bàn phím, I/O, RAM hoặc LAN. | Ngắt pin, soi bo và đo chập trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test cần thể hiện kiểm tra nguồn 65W, CPU, RAM, SSD, màn hình, USB-C, HDMI 1.4, LAN, USB-A, SD, Wi-Fi và nhiệt độ.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận Service Tag, lỗi nguồn, RAM, SSD, hình ảnh, cổng và lịch sử sửa chữa.
-
Kiểm tra và khoanh vùng lỗi
Test adapter, pin, RAM, SSD, BIOS, màn hình, bo I/O và từng cổng.
-
Đối chiếu đúng main
Xác minh i5-1335U, LA-M367P, Dell DP/N, revision, chassis và tính năng USB-C.
-
Báo phương án rõ ràng
Thông báo khả năng sửa, phương án thay, công lắp, thời gian và bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, lắp main và test CPU, RAM, SSD, hình ảnh, LAN, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra máy, nhận phiếu bảo hành và hướng dẫn dùng adapter đúng chuẩn.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu.
Gia hạn tới 24 tháng
Có thể chọn gói bảo hành dài hơn cho main Dell LA-M367P.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy do adapter sai hoặc tự ý sửa chữa.
Xem chính sách bảo hành
Khách nên xem chính sách bảo hành Laptop LD trước khi đặt main.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main LA-M367P có CPU hàn, nhiều socket và bo I/O nên cần túi chống tĩnh điện, nẹp chống cong, đệm bảo vệ cổng và hộp cứng.
Câu hỏi thường gặp
LA-M367P dùng cho model nào?
Board được ghi nhận trên Dell Vostro 14 3430; phải kiểm đúng CPU i5-1335U, Dell DP/N 0J3TD4/J3TD4 và revision PCB.
CPU i5-1335U có bao nhiêu nhân và luồng?
CPU có 10 nhân gồm 2 P-core và 8 E-core, tổng 12 luồng, Turbo tối đa 4,60GHz và 12MB cache.
Main dùng Intel Iris Xe hay Intel UHD?
i5-1335U hỗ trợ Intel Iris Xe khi RAM chạy dual-channel. Nếu chỉ lắp một thanh RAM, hệ thống có thể hiển thị Intel UHD Graphics.
RAM có nâng cấp được không?
Có. Máy dùng hai khe SO-DIMM DDR4; Dell công bố tối đa 16GB cho dòng Vostro 14 3430.
Vì sao RAM có máy 2666MHz, có máy 3200MHz?
Dell phân theo cấu hình: máy có USB-C dữ liệu dùng DDR4-2666; máy có USB-C DisplayPort/Power Delivery dùng DDR4-3200.
Máy có bao nhiêu khe SSD?
Máy có một khe M.2 hỗ trợ SSD 2230 hoặc 2280 PCIe NVMe.
USB-C có xuất hình và sạc được không?
Chỉ chassis nhôm hoặc cấu hình đồ họa rời được Dell công bố có DisplayPort 1.4 và Power Delivery. Bản chassis nhựa có thể chỉ hỗ trợ dữ liệu 5Gbps.
Sạc chuẩn bao nhiêu watt?
Máy dùng adapter Dell 65W, đầu tròn ngoài 4,5mm và trong 2,9mm.
Thay main có mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 nên thay main thường không xóa dữ liệu. BitLocker hoặc SSD lỗi cần xử lý riêng.
Bảo hành và giao hàng thế nào?
Bo mạch được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày; hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
