Main Dell Precision M4600 | FOXCONN RCAF33002CH1 REV:A00
Dell Precision M4600 là dòng mobile workstation 15.6" thiên về độ bền, tải nặng và mở rộng cổng kết nối, vì vậy nhóm lỗi thực tế trên main laptop của model này khác rõ các mẫu phổ thông. Ngoài lỗi quen thuộc như không lên nguồn, cắm sạc không vào, bật lên rồi tắt, máy còn hay phát sinh các lỗi đặc trưng như đang render/CAD thì sập, mất hình khi kích hoạt GPU rời, không nhận card MXM hoặc lỗi sau khi nóng, USB 3.0 nhận rồi rớt, LAN chập chờn khi truyền file lớn, DisplayPort/HDMI/VGA lỗi riêng lẻ từng cổng, jack sạc Dell đầu kim tiếp xúc kém hoặc treo logo khi gắn ổ lưu trữ. Với board FOXCONN RCAF33002CH1 REV:A00, lỗi thường tập trung ở khối nguồn CPU/GPU, mạch sạc công suất lớn, đường nhận diện adapter, vùng MXM GPU và các khu vực I/O chịu tải nhiều theo thời gian sử dụng dài.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã FOXCONN RCAF33002CH1 REV:A00 cho Dell Precision M4600.
- Dòng M4600 có nhiều cấu hình workstation khác nhau, khi đặt bo mạch chủ laptop cần so đúng cụm cổng phía sau, vị trí MXM GPU, jack sạc đầu kim Dell và bố cục tản CPU/GPU.
- Nên test nhanh trước khi giao: nguồn, sạc, nhận RAM, nhận SSD/HDD, USB 3.0, LAN, VGA, HDMI, DisplayPort, âm thanh và khởi động nhiều lần.
- Phù hợp máy lỗi lặp như không nguồn, không sạc, nóng sập khi tải, mất hình do GPU rời, lỗi USB/LAN/video out hoặc máy đã từng sửa nhiều lần.
- Thay mainboard laptop + vệ sinh bụi sâu + thay keo tản đúng chuẩn workstation + kiểm tra lại khối nguồn, sạc và các cổng I/O.
- Máy được test tải CPU/GPU, test sạc-xả, test thiết bị ngoại vi và test xuất hình theo thời gian để hạn chế lỗi “dùng nặng mới phát sinh”.
Mua FOXCONN RCAF33002CH1 REV:A00: đúng mã – đúng cổng – đúng cấu trúc Precision M4600
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã: FOXCONN RCAF33002CH1 REV:A00
- Dòng: Dell Precision M4600
- Cần đối chiếu: jack sạc Dell đầu kim, 2 USB 2.0, 2 USB 3.0, eSATA/USB 2.0 combo, IEEE 1394, VGA, HDMI, DisplayPort, LAN RJ45, ExpressCard 54, SmartCard, đầu đọc thẻ, docking port
Hợp máy không nguồn/không sạc, bật tắt, lỗi GPU rời, nóng sập hoặc lỗi cổng khó ổn định.
- Kiểm tra đường DC-in, mạch sạc và khả năng BIOS nhận đúng adapter trước/sau khi thay
- Vệ sinh cụm tản CPU/GPU, thay keo và test nhiệt khi tải workstation
- Test RAM/SSD-HDD/USB 3.0/LAN/VGA/HDMI/DisplayPort/eSATA theo checklist riêng cho M4600
Gọi/nhắn để đối chiếu đúng board FOXCONN RCAF33002CH1 REV:A00, xác định đúng cụm cổng và báo giá theo tình trạng thực tế.

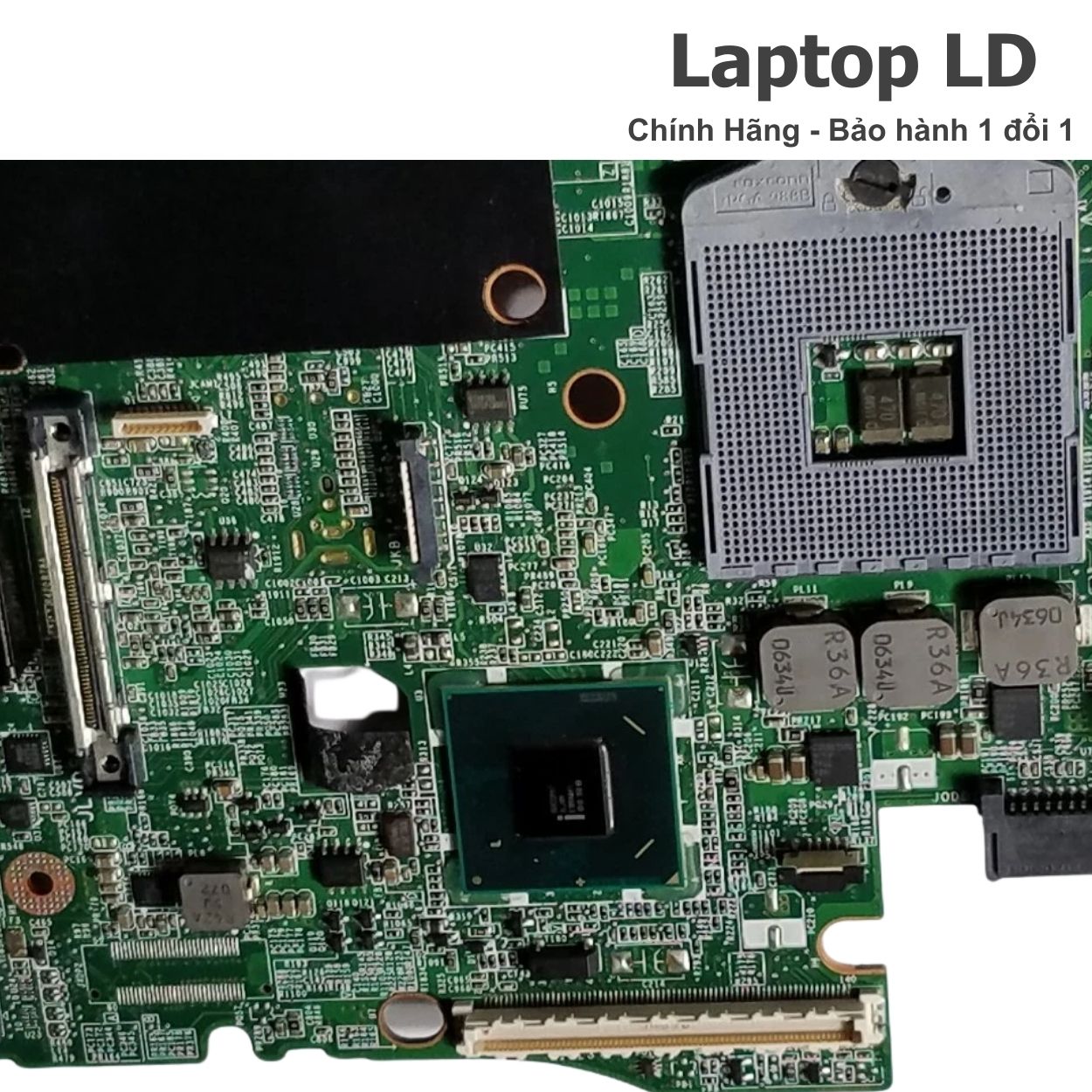

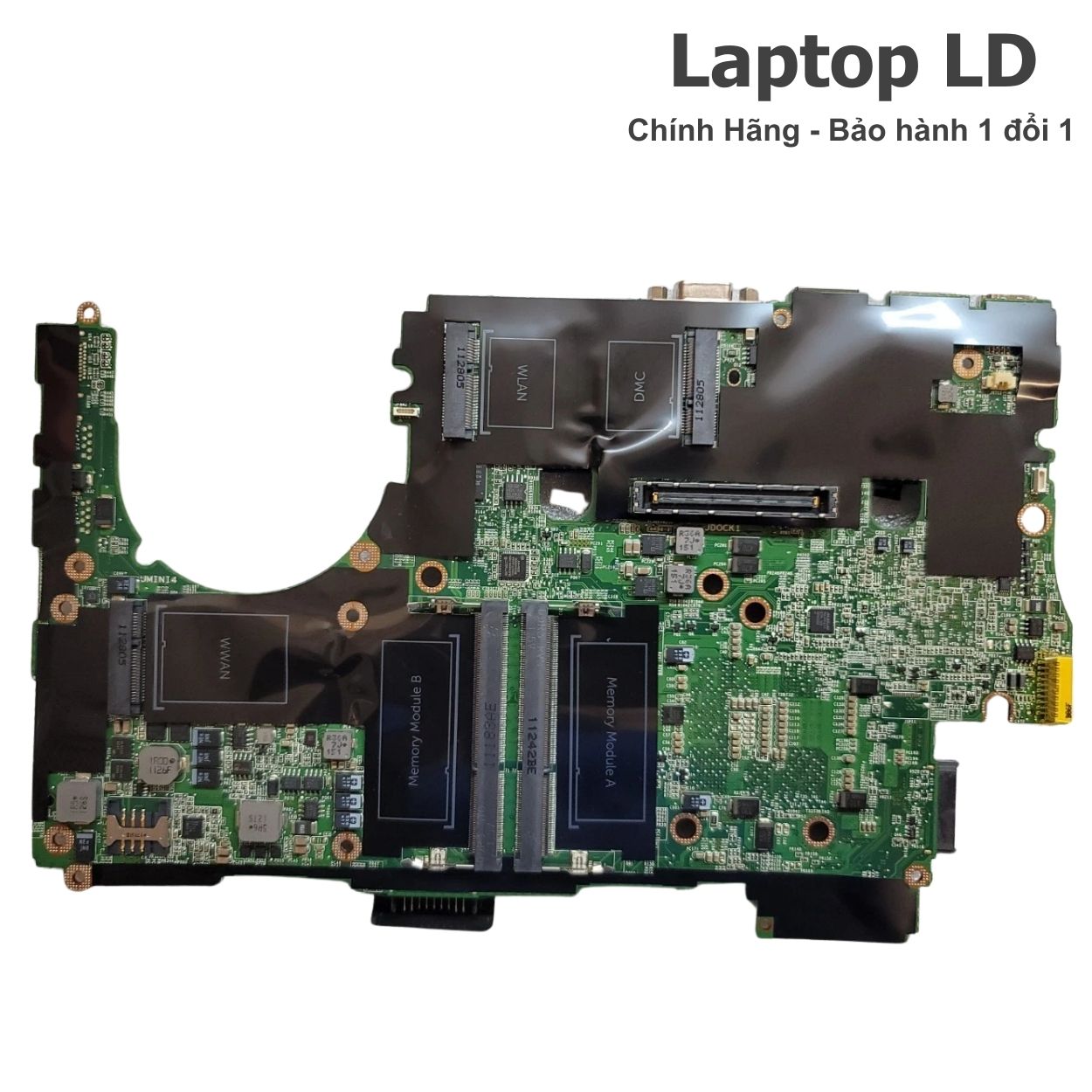

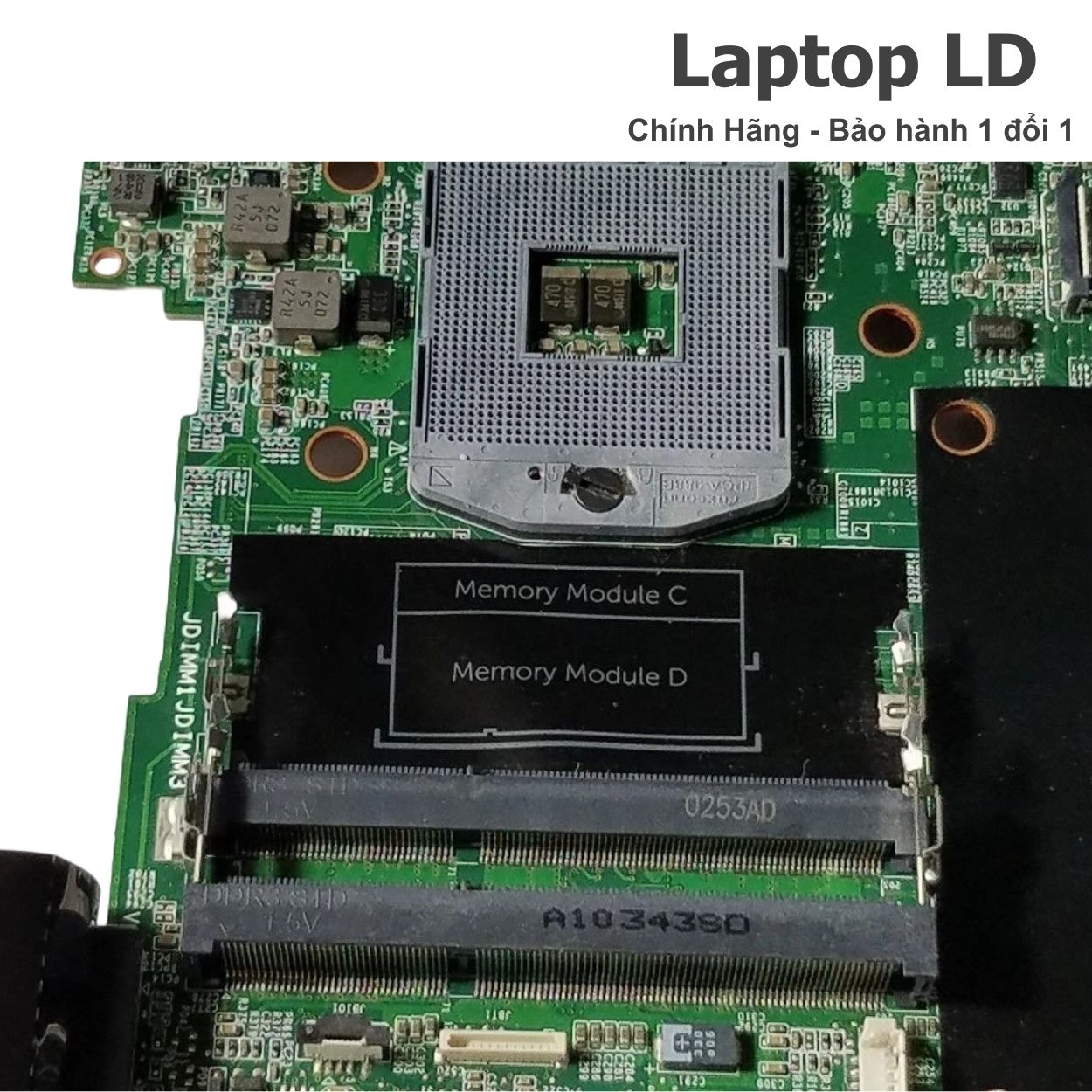

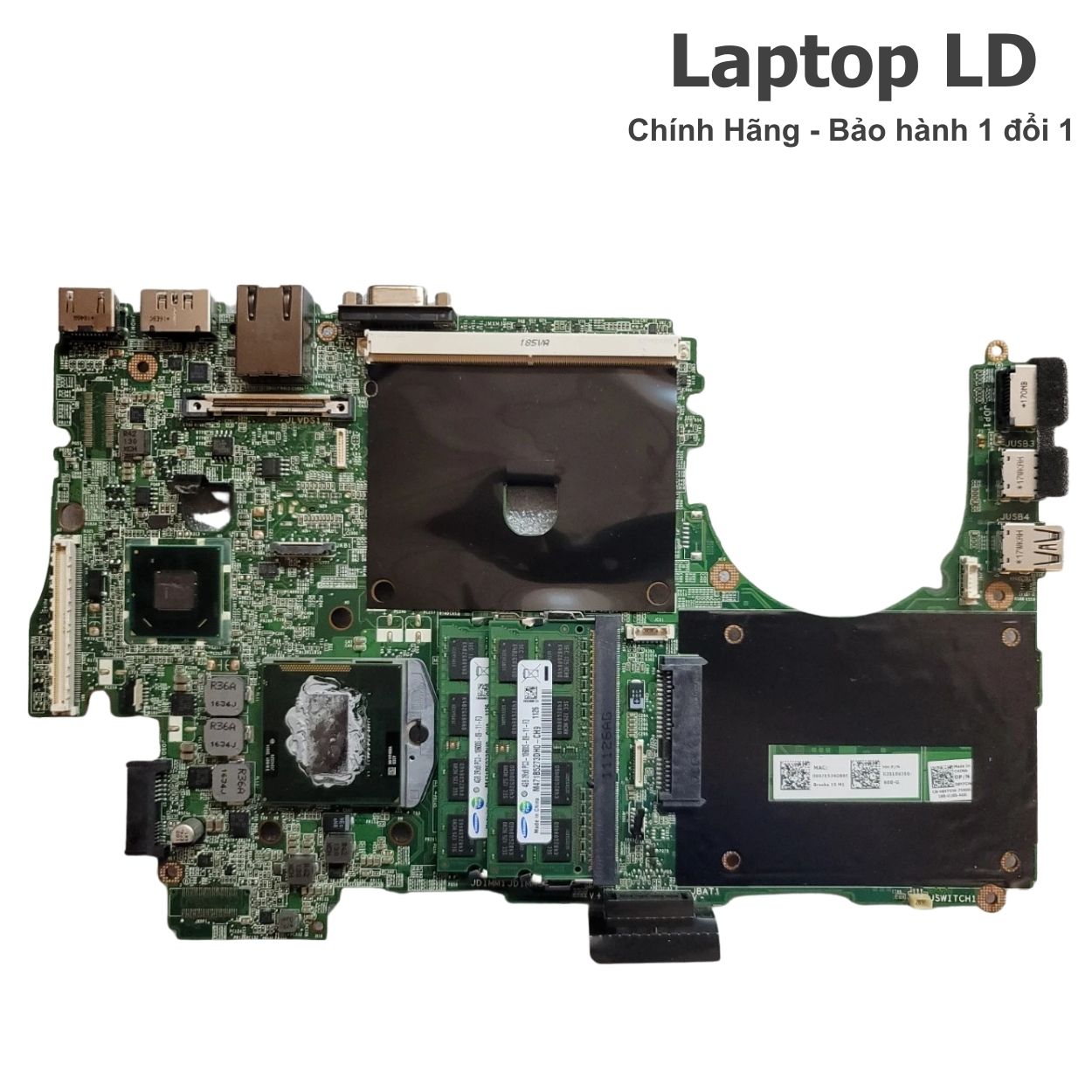

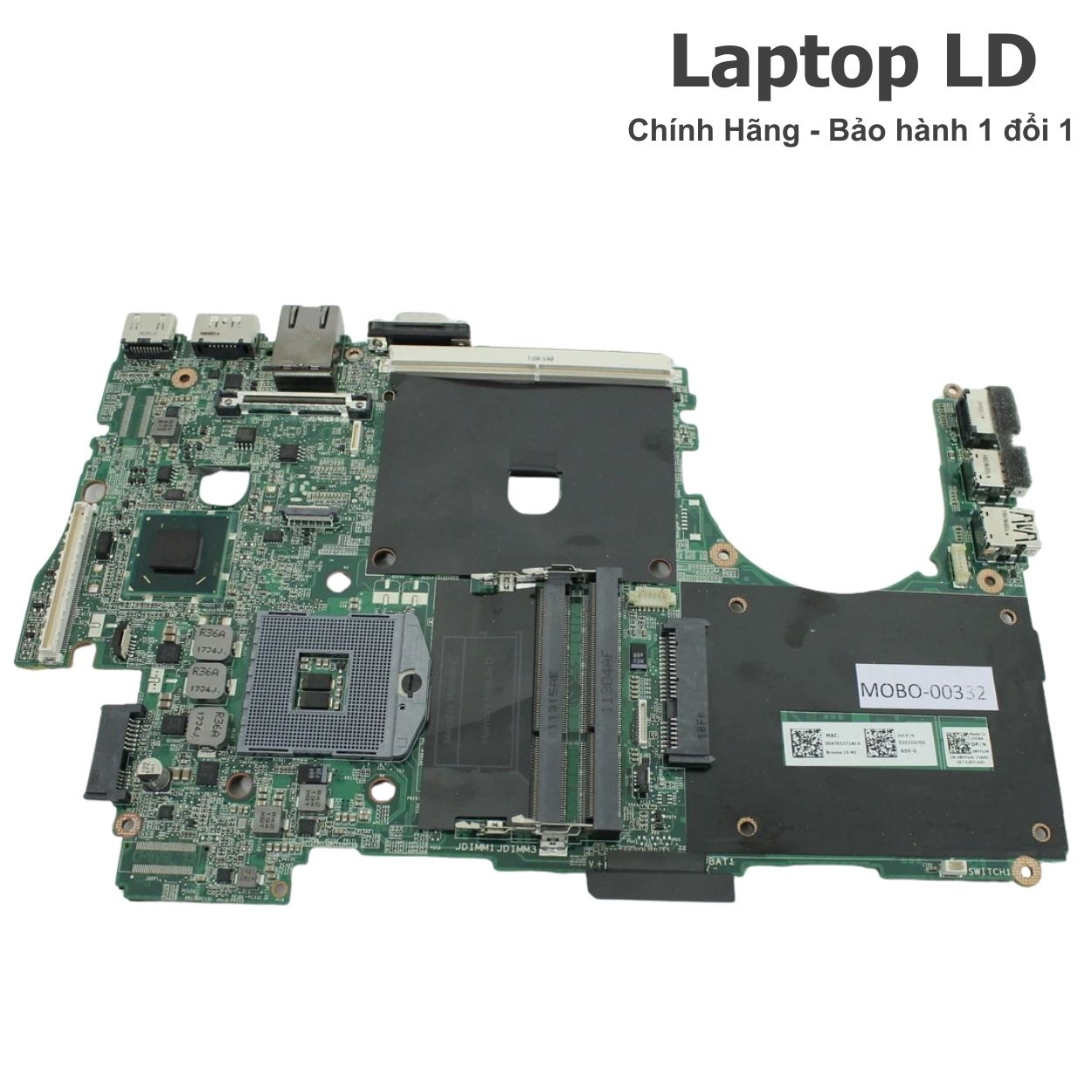

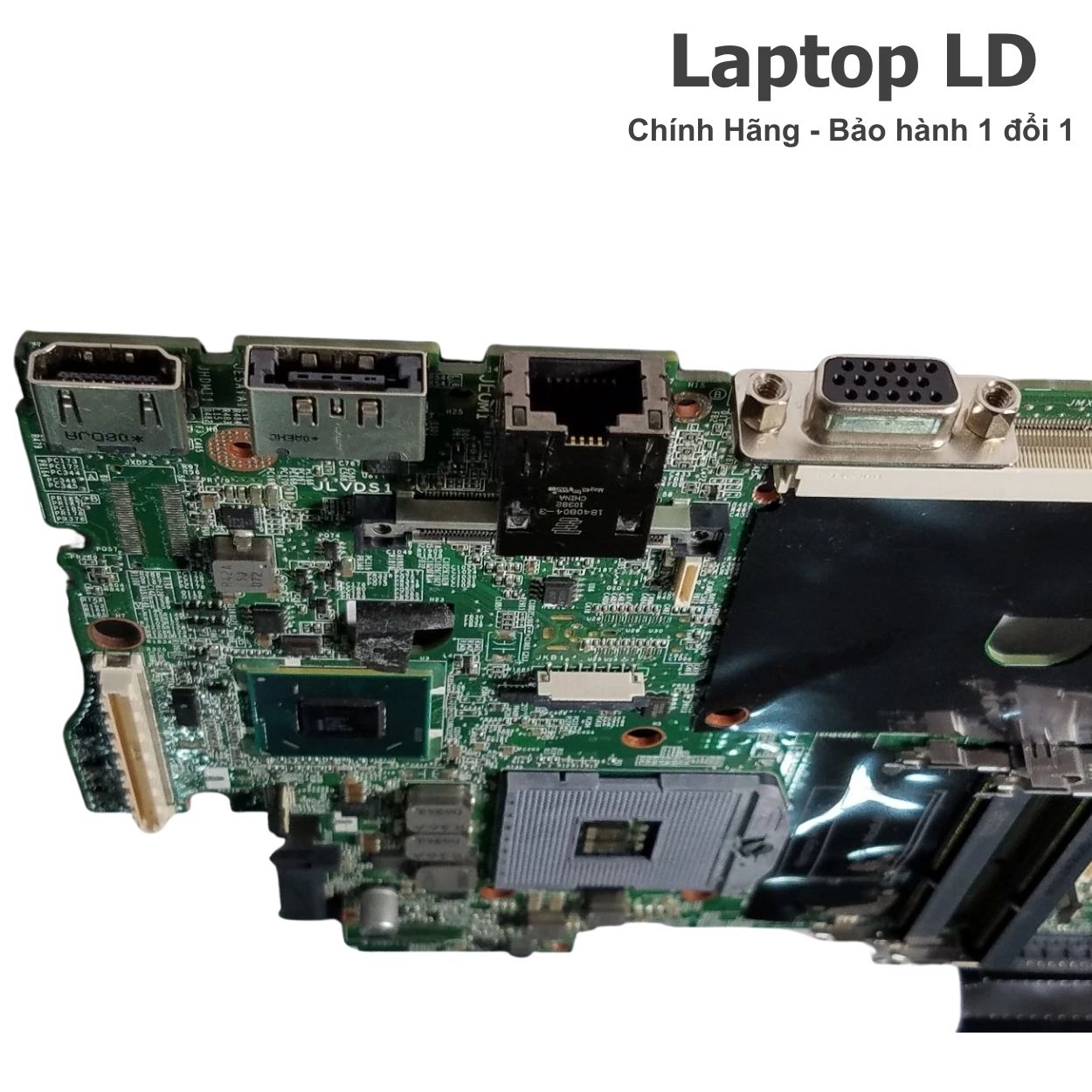

Hình ảnh tham khảo (FOXCONN RCAF33002CH1 REV:A00 & cụm cổng)
- Không nhận sạc / BIOS báo adapter không đúng: M4600 thuộc nhóm Dell workstation khá nhạy với jack sạc đầu kim; lỗi có thể nằm ở chân ID, jack DC-in hoặc mạch sạc công suất lớn.
- Chạy đồ họa nặng rồi sập: đây là bệnh đặc trưng của máy trạm cũ khi khối nguồn GPU/CPU xuống sau thời gian dài tải nặng, đặc biệt nếu tản nhiệt bẩn hoặc keo khô lâu ngày.
- Màn đen nhưng quạt vẫn quay: M4600 cần khoanh vùng cả RAM, khe RAM, card đồ họa rời, cáp màn và đường xuất hình ngoài; không nên kết luận vội là chỉ lỗi LCD.
- USB 3.0 nhận rồi ngắt: với model này lỗi hay lộ khi cắm ổ cứng ngoài và copy dữ liệu lớn liên tục; test ngắn vài giây thường không bắt được bệnh.
- LAN có mạng nhưng truyền file không bền: cổng RJ45 trên máy trạm cũ có thể vẫn vào mạng bình thường nhưng rớt khi tải lâu; cần test transfer thực tế.
- Mất riêng DisplayPort hoặc HDMI: dòng M4600 có đủ VGA, HDMI, DisplayPort nên cần test từng cổng riêng; nhiều máy chỉ lỗi một đường xuất hình.
- Treo logo / không nhận ổ: ngoài lỗi SSD/HDD, còn có thể do caddy, cáp, BIOS hoặc nhánh cấp nguồn cho lưu trữ không ổn định.
- IEEE 1394, eSATA/USB combo ít dùng nên dễ bị bỏ sót: nếu khách là dân kỹ thuật, dựng phim hoặc dùng thiết bị ngoại vi cũ thì phải test riêng các cổng này.
- Nóng máy vùng chiếu nghỉ tay và khu vực quạt: máy workstation khung dày nhưng dùng lâu vẫn dễ tích bụi sâu; cần vệ sinh kỹ quạt, lá tản và thay keo mới đúng chuẩn.
Thông số kỹ thuật Dell Precision M4600 (FOXCONN RCAF33002CH1 REV:A00)
| Mã | FOXCONN RCAF33002CH1 REV:A00 |
|---|---|
| Dòng máy | Dell Precision M4600 (15.6") |
| Nền tảng | Intel QM67 Express chipset |
| CPU | Intel Core i5 / i7 thế hệ 2 Sandy Bridge mobile |
| GPU | Intel HD Graphics tích hợp + đồ họa rời workstation theo cấu hình máy |
| RAM | DDR3 SO-DIMM 4 khe, hỗ trợ tối đa đến 32GB tùy cấu hình CPU |
| Lưu trữ | Ổ 2.5" SATA HDD/SSD, hỗ trợ thêm mở rộng lưu trữ qua cấu hình khay/optical bay tùy máy |
| Màn hình | 15.6" HD+ hoặc Full HD tùy cấu hình |
| Cổng kết nối | 2 USB 2.0 • 2 USB 3.0 • 1 eSATA/USB 2.0 combo • 1 IEEE 1394 • LAN RJ45 • VGA • HDMI • DisplayPort • mic • headphone • 8-in-1 card reader • SmartCard • ExpressCard 54 • docking port |
| Kết nối | Wi-Fi • Bluetooth (nếu máy được trang bị card tương ứng) |
| Pin | Pin 9-cell 97Wh theo thiết kế Precision M4600 |
| Adapter | Adapter Dell đầu kim công suất cao; cần BIOS nhận đúng adapter để sạc và chạy đủ tải |
Lưu ý: Precision M4600 có nhiều tùy chọn CPU, GPU và cụm linh kiện đi kèm. Khi đặt main máy tính xách tay, nên đối chiếu đúng mã board, cụm cổng, khu vực tản nhiệt và vị trí card rời để tránh lắp nhầm sang phiên bản khác.
Khi nào nên thay linh kiện FOXCONN RCAF33002CH1 REV:A00 cho Dell Precision M4600?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay khi gặp các trường hợp sau (đã thử kiểm tra cơ bản mà vẫn tái diễn):
- Cắm sạc không vào, BIOS không nhận đúng adapter hoặc máy báo adapter lạ dù đã thử sạc Dell chuẩn.
- Nhấn nút nguồn không phản hồi, hoặc máy lên đèn/quạt rồi tắt sau vài giây.
- Máy dùng nhẹ vẫn ổn nhưng cứ vào CAD, render, dựng 3D hoặc tải GPU là sập.
- Màn hình đen, treo logo hoặc khởi động chập chờn dù đã test RAM, ổ cứng và màn hình cơ bản.
- USB 3.0, LAN, HDMI, DisplayPort hoặc eSATA lỗi theo thời gian, nhận rồi rớt khi dùng lâu.
- Main laptop có dấu hiệu oxy hóa, nóng bất thường quanh khu vực nguồn – sạc – GPU hoặc đã qua sửa chữa nhiều lần.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay FOXCONN RCAF33002CH1 REV:A00: phương án nào hợp lý hơn?
- Jack sạc Dell đầu kim tiếp xúc kém: xử lý jack/đầu nối trước rồi test BIOS nhận adapter.
- Nóng sập do bụi, quạt yếu hoặc keo khô: vệ sinh tản, thay keo và kiểm lại nhiệt dưới tải.
- Treo logo do SSD/HDD hoặc caddy lỏng: thay ổ, thay caddy hoặc kiểm tra lại cáp lưu trữ.
- Không lên nguồn, chập tải hoặc lên rồi tắt dù đã test tối giản.
- Không sạc do lỗi sâu ở mạch sạc hoặc đường ID adapter tái đi tái lại.
- Máy sập khi tải nặng, lỗi nguồn GPU/CPU hoặc lỗi nhiều cổng I/O cùng lúc trên cùng board.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử adapter Dell chuẩn → kiểm tra BIOS nhận adapter → test rung nhẹ jack nguồn → kiểm tra/thay jack DC-in nếu cần → vệ sinh cụm tản, thay keo → test RAM từng thanh → thử SSD/HDD khác → chạy tải CPU/GPU 20–30 phút → test USB 3.0 copy file lớn → test VGA/HDMI/DisplayPort trên màn khác để xác nhận cổng nào lỗi thật.
Gợi ý quyết định: nếu đã loại trừ adapter, jack sạc, RAM, ổ lưu trữ và nhiệt mà máy vẫn sập tải hoặc lỗi cổng tái diễn, nên kiểm tra sâu bo mạch và cân nhắc thay đúng mã.
Lỗi thường gặp trên Precision M4600 (FOXCONN RCAF33002CH1 REV:A00)
- Không nhận adapter hoặc sạc chập chờn: lỗi đường ID, jack nguồn mòn hoặc mạch sạc suy.
- Bật lên vài giây rồi tắt: standby không ổn, chập tải nhánh GPU/USB hoặc nguồn CPU/GPU bất thường.
- Render một lúc là sập máy: nhiệt cao do tản bẩn, quạt yếu, keo khô hoặc VRM xuống cấp theo nhiệt.
- Quạt quay nhưng màn đen: RAM, khe RAM, GPU rời, cáp màn hoặc nhánh xuất hình gặp vấn đề.
- Treo logo, nhận ổ không đều: ổ yếu, caddy/cáp lỏng, BIOS hoặc đường SATA không ổn định.
- USB 3.0 / LAN / DP / HDMI / eSATA chập chờn: cổng oxy hóa, mối hàn yếu hoặc nguồn cấp I/O không bền.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc không vào / BIOS báo adapter không đúng |
|---|---|
| Nguyên nhân | Adapter không chuẩn • jack đầu kim Dell lỏng • đường nhận diện adapter lỗi • mạch sạc suy |
| Cách khoanh vùng | Thử adapter chuẩn → vào BIOS kiểm nhận diện adapter → test rung nhẹ đầu sạc 15–20 phút → kiểm jack DC-in → nếu vẫn lặp, kiểm tra sâu phần sạc trên bo mạch chủ laptop |
| Triệu chứng | Nhấn nguồn lên rồi tắt / quạt quay rồi ngắt |
| Nguyên nhân | Standby 3V/5V không ổn • chập tải nhánh GPU/USB • nguồn CPU/GPU lỗi |
| Cách khoanh vùng | Test tối giản không gắn ngoại vi → kiểm RAM từng thanh → thử loại trừ card rời nếu có cấu hình liên quan → nếu vẫn tắt, kiểm tra nhánh nguồn khởi động |
| Triệu chứng | Máy nóng sập khi render / làm đồ họa |
| Nguyên nhân | Bụi tản dày • keo tản khô • quạt yếu • VRM/GPU suy theo nhiệt |
| Cách khoanh vùng | Vệ sinh tản + thay keo → chạy tải CPU/GPU 20–30 phút → nếu nhiệt chưa quá cao mà vẫn sập, tiếp tục khoanh vùng nguồn GPU |
| Triệu chứng | Treo logo / vào Windows chậm |
| Nguyên nhân | SSD/HDD lỗi • caddy/cáp lỏng • BIOS hoặc đường SATA không ổn |
| Cách khoanh vùng | Thử ổ khác → kiểm tra khay ổ và cáp → reset BIOS → khởi động lại nhiều lần để bắt lỗi lặp |
| Triệu chứng | USB 3.0 hoặc LAN chập chờn khi tải |
| Nguyên nhân | Cổng lỏng/oxy hóa • nhánh cấp nguồn I/O yếu • lỗi controller theo tải |
| Cách khoanh vùng | Vệ sinh cổng → cắm ổ cứng ngoài hoặc test truyền file qua LAN 10–20 phút → theo dõi rớt kết nối hoặc treo cổng |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt toàn bộ nguồn: tắt máy, rút adapter, tháo pin 9-cell và xả điện trước khi thao tác.
- Tháo nắp đáy, ổ lưu trữ, RAM, các module cần thiết; lưu ý phân loại ốc vì M4600 có nhiều điểm bắt ốc theo chassis workstation.
- Tháo bàn phím, palmrest, cáp màn hình, Wi-Fi, loa, jack nguồn, cáp ổ đĩa và các kết nối liên quan đúng thứ tự để tránh gãy socket.
- Tháo bộ tản CPU/GPU theo thứ tự đánh số, vệ sinh sạch quạt và heatsink trước khi lắp lại.
- Đặt main laptop mới theo đúng cụm cổng phía sau chassis, căn đều VGA/HDMI/DisplayPort/LAN rồi siết ốc đúng vị trí.
- Test sơ bộ trước khi ráp kín: nhận sạc, lên hình, nhận RAM, nhận ổ SATA, kiểm tra BIOS nhận adapter đúng.
- Ráp hoàn thiện và test đủ checklist: sạc-xả, nhiệt CPU/GPU, USB 2.0/3.0, LAN, VGA/HDMI/DisplayPort, âm thanh, khởi động nhiều lần.
- Chạy test theo thời gian đủ lâu để loại trừ lỗi “nóng mới sập”, “copy file mới rớt USB” hoặc “xuất màn ngoài một lúc mới mất hình”.
Checklist test sau khi mua/thay
- Test sạc: BIOS nhận đúng adapter, sạc ổn định 15–20 phút; rung nhẹ đầu cắm không bị ngắt.
- Test nguồn: bật tắt nhiều lần, không lỗi lên đèn/quạt rồi tắt.
- Test RAM: nhận đủ dung lượng, thử từng khe nếu máy từng có hiện tượng màn đen.
- Test lưu trữ: HDD/SSD đọc ghi ổn định, khởi động lại nhiều lần không treo logo.
- Test USB 3.0 / USB 2.0: cắm ổ cứng ngoài, copy file lớn 10–20 phút để bắt lỗi rớt thiết bị.
- Test LAN: ping và truyền file 10–15 phút để kiểm tra độ ổn định của cổng mạng.
- Test VGA / HDMI / DisplayPort: xuất hình ổn định trên màn ngoài, không nhấp nháy hoặc mất tín hiệu khi dùng lâu.
- Test eSATA/USB combo và IEEE 1394 nếu khách có nhu cầu dùng thiết bị chuyên dụng.
- Test nhiệt: chạy tải CPU/GPU 20–30 phút, theo dõi xung, nhiệt và độ ổn định.
- Test âm thanh: loa trong, headphone, mic hoạt động bình thường.
Giá linh kiện & giá thay Dell Precision M4600
Giá FOXCONN RCAF33002CH1 REV:A00 (linh kiện)
Giá phụ thuộc vào tình trạng thực tế của board, độ đẹp cụm cổng, khu vực nguồn – sạc – GPU, mức oxy hóa, lịch sử sửa chữa trước đó và độ đồng bộ của linh kiện đi kèm. Trung tâm sẽ đối chiếu đúng model trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh máy, kiểm tra tổng thể và test theo checklist kỹ thuật.
- Báo giá rõ trước khi làm; không tự ý phát sinh nếu khách chưa đồng ý.
Thay cho Precision M4600 có lấy ngay không?
Nếu có sẵn đúng board FOXCONN RCAF33002CH1 REV:A00, thời gian thay và kiểm tra thường hoàn tất trong ngày. Riêng các máy cần test nhiệt CPU/GPU, test sạc và test xuất hình lâu để xác nhận ổn định sẽ được báo trước theo tình trạng thực tế.
Đánh giá khách hàng
Qfat tham khảo: 8.8/10 (nhận adapter ổn định trong BIOS + tải CPU/GPU bền + USB 3.0/LAN ổn định khi test dài + DisplayPort/HDMI xuất hình ổn).
Khách kỹ thuật cơ khí: “Máy trước đó dùng phần mềm thiết kế khoảng một lúc là nóng và tắt, USB 3.0 cắm ổ ngoài hay rớt, sạc cũng chập chờn. Sau khi thay board đúng mã, máy nhận sạc đều hơn, chạy việc nặng ổn và các cổng dùng ổn định hơn.”
Phản hồi kỹ thuật: “Đã test BIOS nhận adapter, test tải CPU/GPU 30 phút, test RAM từng khe, test USB 3.0 copy file lớn, test LAN transfer, test HDMI/DisplayPort/VGA và kiểm tra jack nguồn trước khi bàn giao.”
Câu hỏi thường gặp
M4600 báo adapter không đúng công suất có phải luôn do board không?
Không. Đây là lỗi rất hay gặp trên các dòng Dell dùng jack đầu kim. Trước tiên cần loại trừ adapter không chuẩn, chân kim lỏng, jack DC-in tiếp xúc kém hoặc dây sạc xuống cấp. Nếu BIOS vẫn không nhận đúng adapter sau khi đã thử sạc chuẩn và kiểm tra jack, khi đó mới ưu tiên kiểm tra sâu mạch sạc trên bo mạch chủ laptop.
Vì sao máy dùng văn phòng ổn nhưng chạy CAD/render lại sập?
Đây là lỗi rất đặc trưng của Precision M4600. Khi tải nặng, GPU rời và nguồn đi kèm mới hoạt động mạnh nên các lỗi liên quan nhiệt, VRM, nguồn GPU hoặc tản nhiệt mới bộc lộ rõ. Vì vậy model này bắt buộc phải test tải thực tế chứ không thể chỉ test bật máy lên là kết luận ổn.
Nhận máy sau thay cần ưu tiên test gì quan trọng nhất?
Nên ưu tiên: test BIOS nhận đúng adapter, test tải CPU/GPU 20–30 phút, test USB 3.0 copy file lớn, test LAN transfer, test VGA/HDMI/DisplayPort và kiểm tra RAM/SSD-HDD. Đây là các điểm lỗi đặc trưng hay lộ lại nhất trên mainboard laptop Dell Precision M4600.
