Main Dell Precision 16 5690 | CPU U7-155H | Nvidia RTX 2000 | 019JMM
Dell Precision 16 5690 là dòng mobile workstation 16 inch mỏng mạnh, nên lỗi thực tế khác rõ Precision 7000 dày truyền thống và cũng khác laptop gaming phổ thông. Ngoài các lỗi cơ bản như không lên nguồn, cắm sạc không vào, bật lên rồi tắt, model này còn rất hay lộ các bệnh đúng chất workstation mỏng như một trong các cổng USB-C/TB4 chập chờn, cắm dock có USB nhưng không ra màn ngoài, sạc USB-C 165W nhận lúc được lúc không, sleep dậy màn đen, treo logo hoặc boot vòng lặp do SSD NVMe, camera Hello IR hoặc Windows Hello không nhận ổn định, Wi-Fi chập chờn, SD card lúc nhận lúc mất hoặc máy mở CAD / dựng hình / render một lúc thì quạt gào, nóng và tụt xung. Với main 019JMM, lỗi thường tập trung ở mạch sạc USB-C Power Delivery, nhánh USB-C / Thunderbolt 4 / DisplayPort / HDMI, RAM LPDDR5x hàn trên bo, 2 khe SSD M.2, nguồn GPU RTX 2000 Ada, cụm tản 2 quạt, camera FHD RGB+IR và các board phụ SD / smart-card / I/O.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay hoặc kỹ thuật viên cần đúng main cho Dell Precision 16 5690.
- Dòng này là workstation 16 inch mỏng dùng RAM LPDDR5x hàn trên bo, 2 khe SSD M.2 Gen4, USB-C/TB4 làm cổng kết nối chính và RTX 2000 Ada 8GB, nên khi đặt board cần đối chiếu rất kỹ đúng nhánh GPU và đúng panel màn.
- Nên xác minh trước các hạng mục hay nhầm: bản integrated hay RTX 1000/2000/3500/4000/5000 Ada, màn FHD+ hay UHD+ OLED touch, SSD 2230 hay 2280, smart-card, fingerprint và camera FHD IR.
- Phù hợp máy lỗi không nguồn, sạc chập chờn, dock TB4 không ra màn, render nặng bị sập, boot vòng lặp do SSD, GPU Ada lỗi tải hoặc sleep dậy đen màn.
- Thay bo mạch chủ laptop + vệ sinh sâu + thay keo tản + kiểm tra mạch sạc USB-C, SSD, nguồn GPU, camera, WLAN và các board phụ.
- Chạy test thực tế: test sạc, test dock/màn ngoài, test SSD, test camera RGB/IR, test Wi-Fi, audio, SD, sleep/wake và tải dài CPU/GPU sau khi thay.
Mua main 019JMM: đúng GPU – đúng cổng – đúng cấu trúc workstation mỏng
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng model.
- Dòng: Dell Precision 16 5690
- CPU: Intel Core Ultra 7 155H
- Cần đối chiếu: bản Intel Arc hay RTX 2000 Ada, đúng 2 khe SSD, đúng 3 cổng USB-C và HDMI 2.1, camera IR, fingerprint, smart-card và đúng loại màn 16 inch
Hợp máy lỗi sạc USB-C, lỗi dock workstation, lỗi SSD, lỗi GPU tải nặng, sleep/wake hoặc lỗi chỉ lộ khi dựng hình dài giờ.
- Kiểm tra riêng từng cổng USB-C/TB4 để phân biệt lỗi sạc, lỗi data và lỗi màn ngoài
- Kiểm tra SSD, nhiệt độ, quạt trái/quạt phải và độ ổn định khi tải dài
- Test main laptop với dock, màn ngoài, SD card, webcam, mic, Wi-Fi, audio và pin theo checklist
Gọi/nhắn để đối chiếu đúng main 019JMM, đúng bản RTX 2000 Ada và đúng layout cổng của Dell Precision 5690.

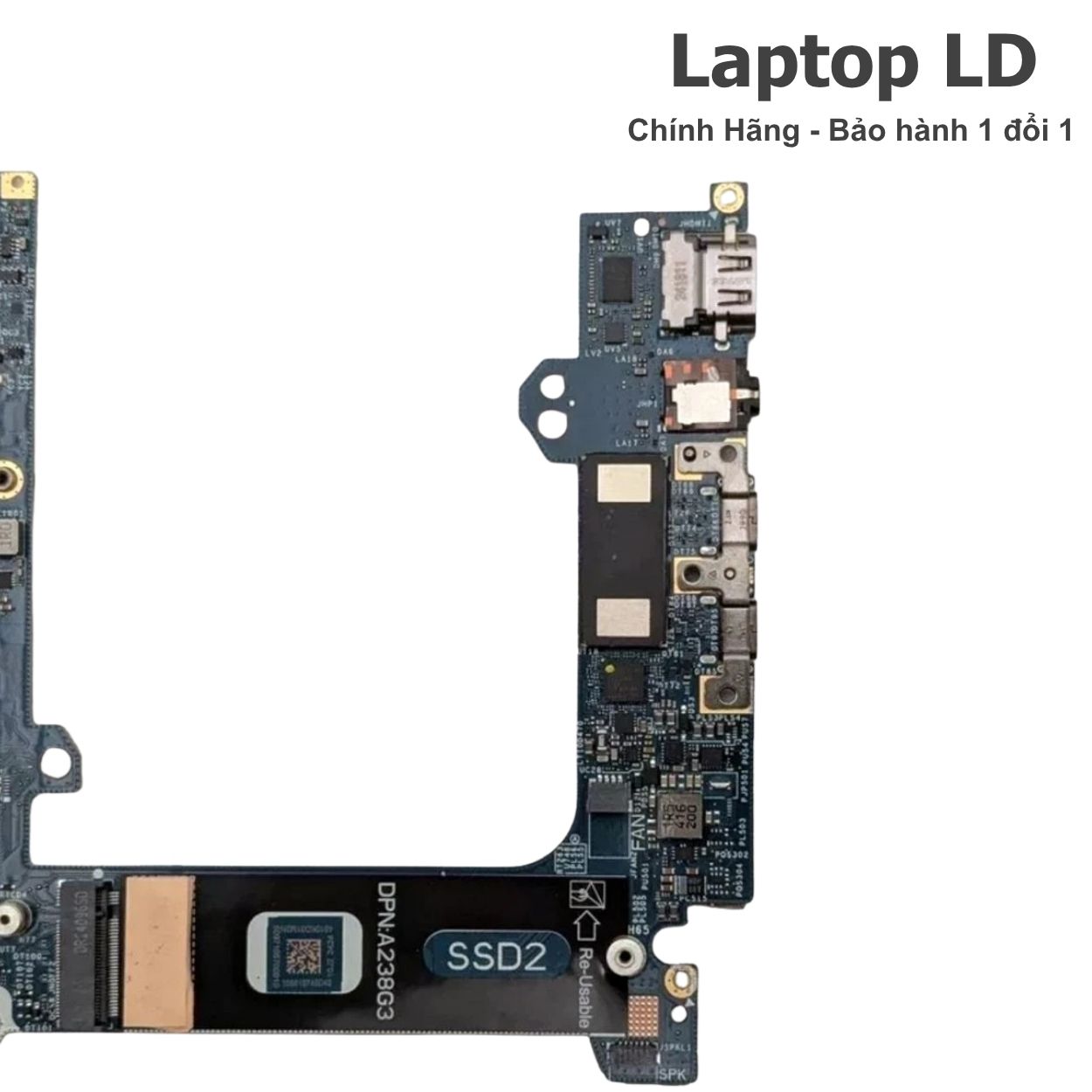

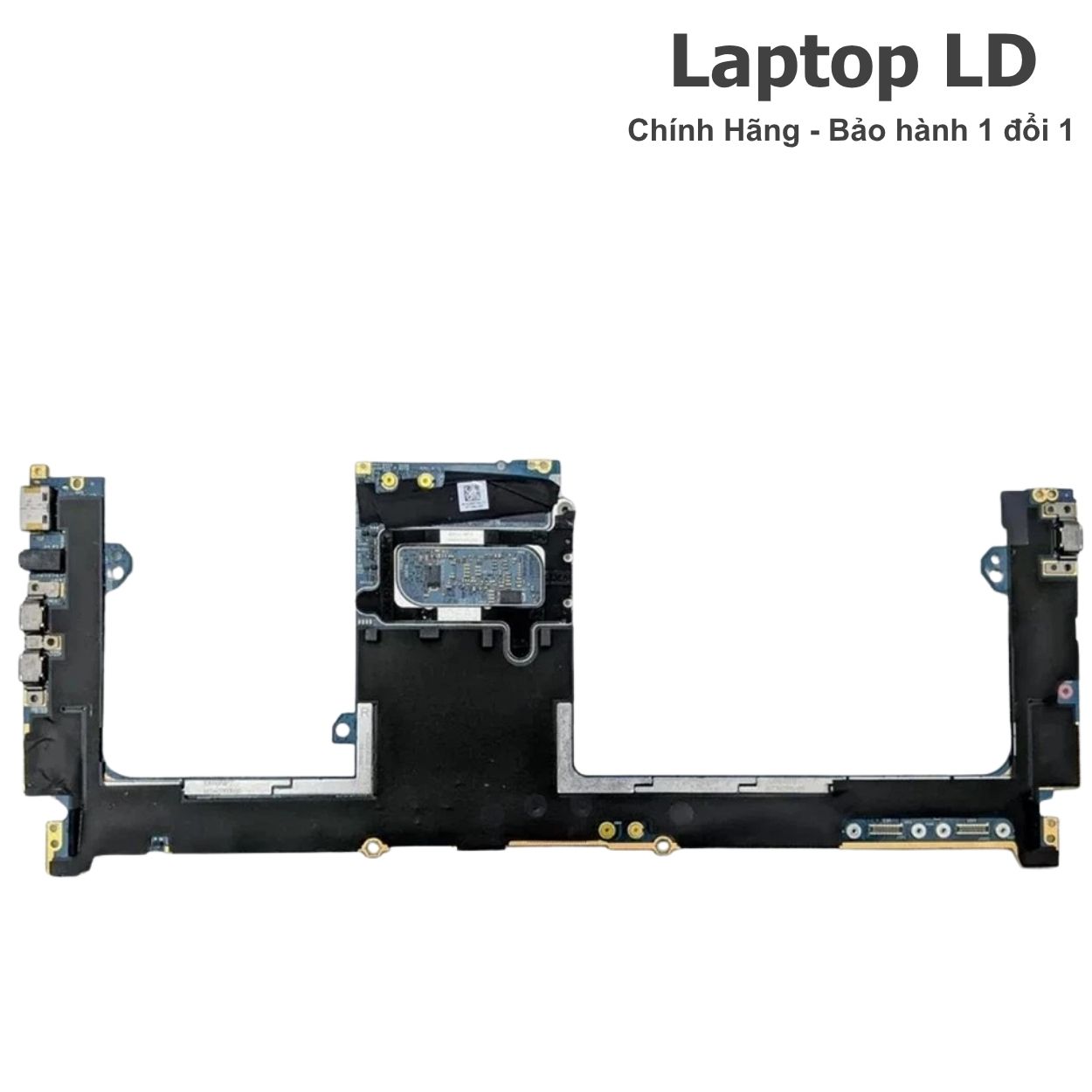

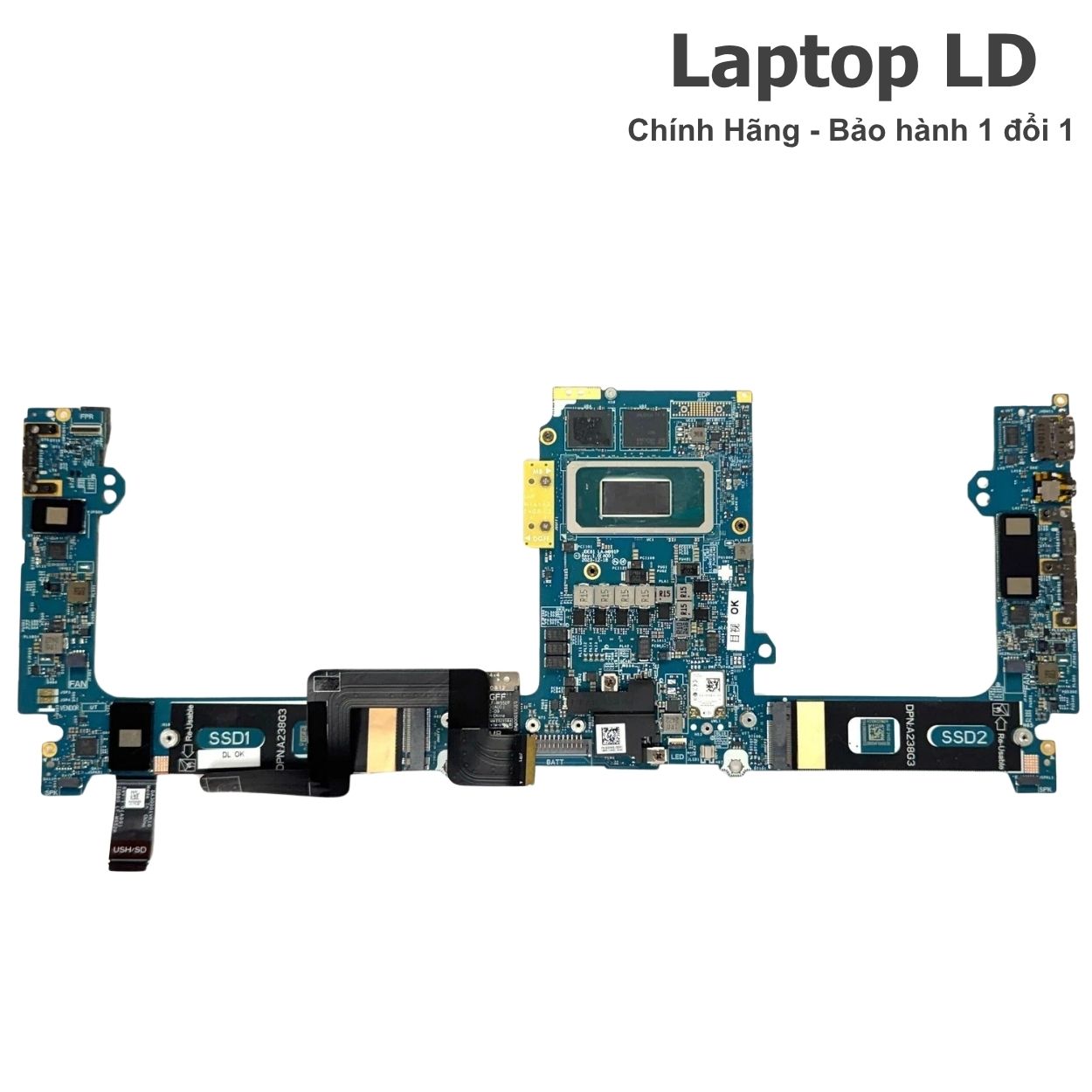

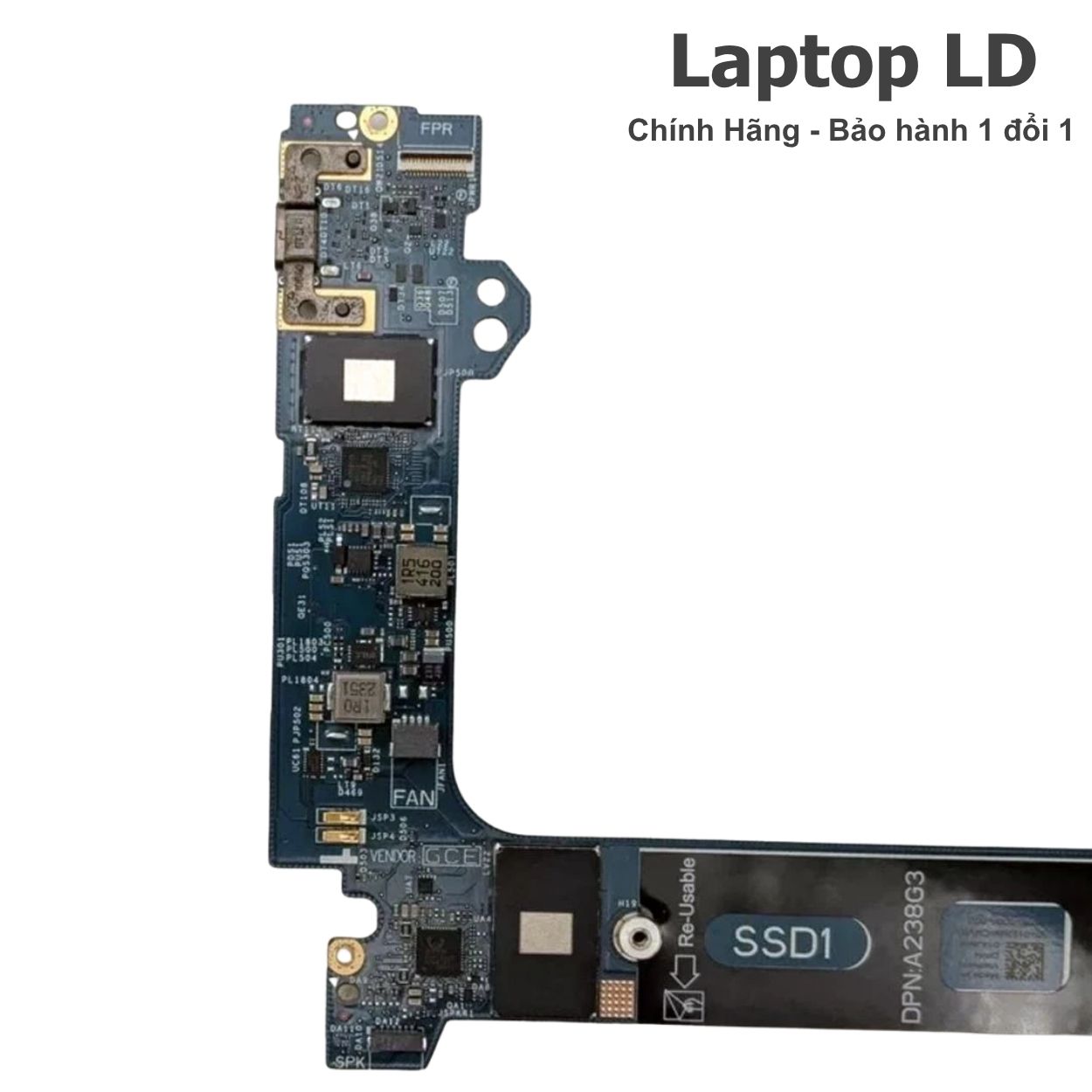

Hình ảnh tham khảo (019JMM & cụm cổng Precision 5690)
- Đây là mobile workstation 16 inch mỏng, không phải workstation dày truyền thống: vì vậy lỗi thực tế hay xoay quanh tải CPU/GPU kéo dài, dock TB4, SSD Gen4, camera FHD IR và tản nhiệt kép, không phải chỉ là lỗi văn phòng nhẹ.
- Core Ultra 7 155H là CPU 45W, 16 nhân 22 luồng: kiểu lỗi hay gặp là “ban đầu bình thường, render 10–20 phút mới nóng, quạt rú lớn, tụt xung hoặc khựng”.
- Model này có cả bản integrated và bản RTX Ada rời: vì vậy cùng tên máy nhưng bài test nhiệt, nguồn và cụm tản sẽ khác. Nếu đối chiếu sai nhánh đồ họa rất dễ đặt nhầm bo hoặc test thiếu lỗi phát sinh khi tải nặng.
- RAM LPDDR5x 7467 hàn trên bo: model này không có khe RAM. Nếu máy lỗi không POST, treo ngẫu nhiên hoặc đen màn do nhánh RAM/CPU thì hướng xử lý sẽ mang tính board-level chứ không phải thay RAM rời.
- Máy có 3 cổng USB-C, không phải 4 cổng Type-C như một số dòng Precision/XPS khác: gồm 1 USB-C Gen2 DP 1.4 Alt Mode và 2 cổng Thunderbolt 4 có Power Delivery, kèm thêm 1 HDMI 2.1. Vì vậy phần cổng phải được test đúng từng port.
- Với bản RTX 2000 Ada, cổng xuất màn ngoài cần chú ý nhánh dGPU: Dell ghi trong matrix rằng màn ngoài theo nhánh RTX 2000 Ada được hỗ trợ trên cổng USB-C bên phải. Đây là chi tiết rất dễ bỏ sót khi bắt bệnh dock/màn.
- Máy hỗ trợ 2 SSD M.2 2230/2280 Gen4: nếu treo logo, boot vòng lặp, chậm bất thường hoặc mất ổ, phải nghi SSD/khe SSD trước khi kết luận board lỗi.
- Camera mặc định là FHD RGB + IR với HDR: có máy họp online vẫn ổn nhưng Windows Hello hoặc IR lại lỗi.
- Máy chỉ có pin 99.5Wh: nên khi báo giá, chẩn đoán thời lượng pin hoặc lỗi sạc không cần lẫn sang nhánh pin nhỏ hơn.
Thông số kỹ thuật Dell Precision 16 5690
| Mã board | 019JMM (theo mã người dùng cung cấp) |
|---|---|
| Dòng máy | Dell Precision 16 5690 |
| CPU | Intel Core Ultra 7 155H vPro Essentials, 16 nhân 22 luồng, tối đa 4.8GHz, 45W |
| Chipset | Nền tảng Intel Core Ultra H-series, chipset tích hợp trong bộ xử lý |
| GPU | Intel Arc Graphics tích hợp hoặc NVIDIA RTX 2000 Ada Generation Laptop GPU, 8GB GDDR6 tùy cấu hình |
| RAM | LPDDR5x dual-channel hàn trên bo • 7467MT/s • 16GB / 32GB / 64GB • không nâng cấp được |
| Lưu trữ | 2 khe M.2 2230/2280 cho SSD NVMe Gen4 • M.2 2230 Class 35 256GB • M.2 2280 Class 40 512GB/1TB/2TB/4TB • có tùy chọn Opal 2.0 self-encrypting |
| Màn hình | 16 inch FHD+ 1920x1200 IPS 500 nits, non-touch hoặc 16 inch UHD+ 3840x2400 OLED 400 nits, touch, 100% DCI-P3 |
| Cổng kết nối | 1 x USB 3.2 Gen 2 Type-C with DisplayPort 1.4 Alt Mode • 2 x Thunderbolt 4 (40Gbps) with Power Delivery • 1 x HDMI 2.1 • 1 x universal audio jack |
| Khe / đầu nối ngoài | 1 x SD-card slot (optional) • 1 x wedge-shaped lock slot |
| Kết nối | Wireless tích hợp trên bo theo tài liệu chính hãng • Bluetooth tích hợp |
| Camera & audio | 1 x FHD RGB + IR camera with HDR • video 1920 x 1080 at 30fps • IR 640 x 360 at 15fps • microphone tích hợp • loa stereo |
| Bảo mật | Fingerprint reader tùy chọn trong nút nguồn • camera IR / Windows Hello • smart-card reader tùy cấu hình |
| Pin | 6-cell 99.5Wh lithium-ion hoặc 99.5Wh LcL |
| Adapter | 100W USB-C hoặc 165W USB-C; với bản discrete graphics cần 165W để đạt hiệu năng tối ưu |
| Kích thước & cân nặng | Thân máy 16 inch mỏng gọn, thiên về workstation hiệu năng cao kiểu mobile creator |
Lưu ý: Precision 5690 là workstation mỏng dùng RAM hàn và USB-C/TB4 làm cổng kết nối chính, nên khi đặt bo mạch chủ laptop cần đối chiếu kỹ đúng nhánh integrated hay RTX Ada, đúng 2 SSD, đúng màn FHD+/UHD+ và đúng cấu hình camera/bảo mật để chọn đúng mainboard laptop cho thân máy.
Khi nào nên thay main cho Dell Precision 16 5690?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay khi gặp các trường hợp sau, nhất là sau khi đã loại trừ sạc, SSD, dock, camera và các phần ngoại vi:
- Cắm sạc USB-C nhưng máy không nhận, nhận lúc được lúc không hoặc chỉ một số cổng còn hoạt động ổn định.
- Cắm dock/workstation hub mà không nhận hình, chập chờn, lúc lên lúc không.
- Render, dựng hình, compile hoặc chạy CAD nặng một lúc thì máy khựng, tụt xung, sọc màn hoặc tự tắt.
- Nhấn nguồn có đèn nhưng màn đen, hoặc sleep dậy không lên hình dù quạt và đèn vẫn hoạt động.
- Máy hay treo logo, mất boot, BSOD hoặc restart vòng lặp liên quan khu SSD M.2.
- Camera RGB/IR, mic, SD card hoặc Wi-Fi/Bluetooth hoạt động chập chờn sau va đập, rơi hoặc ẩm mốc.
- Có dấu hiệu ẩm mốc, oxy hóa, cháy sạm quanh cổng USB-C, khu SSD, camera hoặc quạt.
Sửa hay thay: phương án nào hợp lý hơn?
- Không nhận sạc do củ/cáp USB-C không chuẩn, dock PD yếu hoặc cổng Type-C bám bẩn.
- Lỗi boot chậm, treo logo hoặc mất boot do SSD M.2 lỗi hoặc nhiệt SSD tăng cao.
- Lỗi camera/IR, SD card, màn ngoài hoặc Wi-Fi do dock, cáp, màn rời, driver hoặc board phụ chứ chưa chắc do bo mạch chủ laptop.
- Không lên nguồn, chập chờn nguồn, sạc không vào dù đã loại trừ sạc, dock và SSD.
- Lỗi USB-C / Thunderbolt 4 / HDMI / standby / SSD / nguồn GPU lặp lại sau khi đã test đủ linh kiện phụ và ngoại vi.
- Board bị oxy hóa nặng, lỗi nhiều nhánh cùng lúc hoặc sửa không còn đảm bảo ổn định lâu dài cho tải workstation.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử đúng sạc USB-C chuẩn → test riêng từng cổng Type-C → thay thử SSD M.2 khác → đổi dock/cáp/màn ngoài khác → kiểm tra nhiệt CPU/GPU và quạt → test camera thường và IR → test SD card copy file lớn → test sleep/wake nhiều lần → kiểm tra oxy hóa quanh USB-C, SSD, camera và nguồn.
Gợi ý quyết định: nếu đã loại trừ sạc, dock, SSD, camera, SD card và phần phụ mà máy vẫn lặp lỗi sạc, lỗi màn ngoài, lỗi sleep hoặc lỗi tải nặng, nên kiểm tra sâu và cân nhắc thay đúng main máy tính xách tay 019JMM.
Lỗi thường gặp trên Dell Precision 16 5690
- Không nhận sạc USB-C / chỉ một số cổng hoạt động tốt: lỗi cổng, mạch PD, dock hoặc nhánh I/O riêng từng port.
- Dock có USB nhưng không ra màn: lỗi DisplayPort Alt Mode / Thunderbolt, không đơn giản là “hỏng cổng sạc”.
- HDMI 2.1 chập chờn: lỗi nhánh HDMI riêng, cần test tách khỏi các cổng Type-C.
- Mở máy có đèn nhưng màn đen: hay gặp ở lỗi standby, BIOS, đường màn hình nội bộ hoặc sleep/wake không ổn định.
- Treo logo, mất boot, BSOD: cần nghi SSD Gen4, khe M.2 hoặc nguồn nuôi lưu trữ.
- Render nặng một lúc thì nóng, quạt gào, tụt xung, khựng: thường liên quan tản nhiệt, nguồn hệ thống hoặc board mất ổn định theo nhiệt.
- Camera RGB-IR / Windows Hello lỗi lúc được lúc không: liên quan camera, cáp, ẩm mốc hoặc nhánh camera trên board.
- SD card lúc nhận lúc mất: lỗi reader hoặc nhánh phụ I/O, rất dễ bỏ sót nếu không test copy file thật.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc USB-C không vào hoặc nhận chập chờn |
|---|---|
| Nguyên nhân | Củ sạc/cáp không đúng chuẩn • cổng Type-C mòn/bẩn • mạch PD lỗi • dock gây đàm phán nguồn không ổn |
| Cách khoanh vùng | Thử sạc chuẩn → test riêng từng cổng USB-C → tháo dock ra để so sánh → nếu vẫn lặp, kiểm tra sâu nhánh sạc trên motherboard |
| Triệu chứng | Dock hoặc màn ngoài không nhận hình |
| Nguyên nhân | Lỗi DisplayPort Alt Mode • nhánh Thunderbolt không ổn định • dock/cáp không tương thích • cổng lỗi một phần |
| Cách khoanh vùng | Đổi dock khác → đổi cáp/adapter xuất hình khác → test riêng data và video → ghi nhận cổng nào lỗi riêng để khoanh đúng nhánh |
| Triệu chứng | Render nặng một lúc thì nóng, khựng hoặc tự tắt |
| Nguyên nhân | Quạt yếu • heatsink bám bụi • keo tản xuống cấp • nguồn CPU/GPU không ổn • board mất ổn định theo nhiệt |
| Cách khoanh vùng | Vệ sinh tản + thay keo → test tải CPU/GPU 20–30 phút → theo dõi nhiệt, xung và điện năng → nếu tản ổn mà vẫn khựng, nghi nguồn/board |
| Triệu chứng | Treo logo, BSOD, mất boot ngẫu nhiên |
| Nguyên nhân | SSD M.2 lỗi • nguồn nuôi SSD không ổn • lỗi dữ liệu/firmware lưu trữ |
| Cách khoanh vùng | Đọc SMART nếu vào được hệ điều hành → thay thử SSD khác → theo dõi lỗi khi đọc ghi nặng → nếu lỗi tái diễn, khoanh vùng khu SSD hoặc board |
| Triệu chứng | Camera IR / SD / Wi-Fi lỗi chập chờn |
| Nguyên nhân | Module/cáp ngoài lỗi • ẩm mốc • nhánh phụ I/O hoặc camera trên mainboard |
| Cách khoanh vùng | Test từng tính năng riêng → kiểm tra cáp và module liên quan → test theo thời gian → nếu thay phần phụ vẫn lặp thì kiểm tra sâu board |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút sạc USB-C, xả điện dư rồi mới tháo máy.
- Tháo nắp đáy, ngắt pin 99.5Wh khỏi main trước khi thao tác vào SSD, camera, quạt hay board.
- Tháo SSD M.2, pin, quạt trái/quạt phải, heatsink, camera, loa và các cáp I/O theo đúng layout của Dell Precision 16 5690.
- Kiểm tra kỹ khu 3 cổng USB-C, HDMI, SSD, camera, nguồn GPU và quạt vì đây là các điểm rất hay lộ lỗi trên dòng workstation mỏng này.
- Căn main 019JMM đúng theo cụm cổng, panel 16 inch và option GPU/camera; lắp đúng vị trí rồi test sơ bộ: nhận nguồn, nhận sạc, nhận SSD, lên màn và vào BIOS.
- Ráp hoàn thiện và test theo checklist: sạc, từng cổng USB-C, HDMI, webcam/IR, Wi-Fi, audio, SD card, sleep/wake, SSD và pin.
- Chạy test theo thời gian để bắt lỗi kiểu “dock cắm lúc đầu nhận nhưng sau vài phút mất”, “sleep dậy mới đen màn” hoặc “render nặng một lúc mới nóng và khựng”.
Checklist test sau khi mua/thay
- Test sạc: các cổng USB-C phải nhận sạc ổn định; cắm/rút nhiều lần không chập chờn.
- Test nguồn: bật/tắt nhiều lần, restart, sleep/wake, mở nắp đóng nắp liên tục không lỗi màn đen hoặc treo.
- Test màn hình: hiển thị ổn định, không chớp, không sọc; nếu là bản UHD+ OLED touch phải test đúng panel và cảm ứng.
- Test SSD M.2 2230/2280: boot nhanh, không treo logo, không chậm nhận ổ, không lỗi khi restart và đọc ghi nặng.
- Test đủ 3 cổng USB-C và HDMI: cắm sạc, cắm dock/hub, test data và màn ngoài để kiểm tra riêng từng nhánh.
- Test SD card: nhận thẻ, copy file lớn và đủ thời gian để bắt lỗi chập chờn.
- Test webcam RGB/IR, mic, loa, Wi-Fi, Bluetooth và fingerprint nếu máy có.
- Test pin: sạc lên/xả xuống bình thường; không còn lỗi cắm sạc mà pin vẫn tụt nhanh bất thường.
- Test nhiệt: dùng CAD, render, compile, benchmark CPU/GPU khi đang sạc để chắc máy không tự sập, không throttling bất thường.
Giá linh kiện & giá thay Dell Precision 16 5690
Giá main 019JMM (linh kiện)
Giá phụ thuộc tình trạng thực tế của board, nhánh integrated hay RTX Ada, độ đẹp cụm cổng USB-C/HDMI, mức oxy hóa quanh vùng nguồn và SSD, tình trạng camera/SD card và cấu hình đi kèm theo Ultra 7 155H. Trung tâm sẽ đối chiếu đúng máy trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh sâu, kiểm tra đường sạc USB-C, test SSD, test cổng Type-C/HDMI, test camera/Wi-Fi/SD, test GPU tải nặng và test đầy đủ các cổng của Dell Precision 16 5690.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu khách không đồng ý.
Thay cho Dell Precision 16 5690 có lấy ngay không?
Nếu có sẵn đúng main, thời gian thay và kiểm tra thường hoàn tất trong ngày. Với các máy từng lỗi dock, sleep dậy đen màn, lỗi camera IR hoặc nghi lỗi nhiệt khi tải nặng, kỹ thuật thường cần thêm thời gian test để chắc chắn máy đã ổn định trước khi giao.
Đánh giá khách hàng
Qfat tham khảo: 9.3/10 (nhận sạc tốt + sleep/wake ổn + SSD boot tốt + xuất hình ổn định qua dock + camera/mic/Wi-Fi/SD hoạt động đầy đủ).
Khách kỹ thuật: “Máy trước đó cắm dock ra màn ngoài chập chờn, render nặng một lúc thì quạt rú to và camera đăng nhập khuôn mặt hay lỗi. Sau khi thay xong, máy ổn định hơn, dùng dock đỡ lỗi và làm việc dài giờ yên tâm hơn.”
Phản hồi kỹ thuật: “Đã test sạc, test SSD, test từng cổng USB-C, test HDMI, test sleep/wake, test webcam/IR, Wi-Fi/Bluetooth, SD card, audio, pin và tải CPU/GPU trước khi bàn giao.”
Câu hỏi thường gặp
Dell Precision 16 5690 lỗi sạc USB-C có phải luôn do main không?
Không. Dòng này dùng dock USB-C/TB4 và màn ngoài nhiều hơn laptop thường nên cần loại trừ trước adapter, cáp USB-C, dock/hub lỗi hoặc cổng bẩn/lỏng. Chỉ khi đã thử nguồn đúng và test từng cổng mà lỗi vẫn lặp thì mới ưu tiên kiểm tra sâu phần bo mạch chủ laptop.
Precision 16 5690 là RAM hàn hay RAM rời?
Model này dùng LPDDR5x hàn trên system board, không phải RAM rời. Vì vậy lỗi bộ nhớ sẽ đi theo hướng board-level chứ không thay SO-DIMM như các Precision đời cũ.
Precision 16 5690 khác các workstation truyền thống ở điểm nào khi sửa chữa?
Khác khá rõ. Precision 5690 là workstation mỏng, dùng RAM hàn, cổng kết nối tập trung vào USB-C/TB4, và nhiều lỗi thực tế xoay quanh dock, PD, màn ngoài, SSD Gen4 và nhiệt tải dài. Vì vậy không nên bê nguyên checklist sửa của workstation dày truyền thống sang model này.
