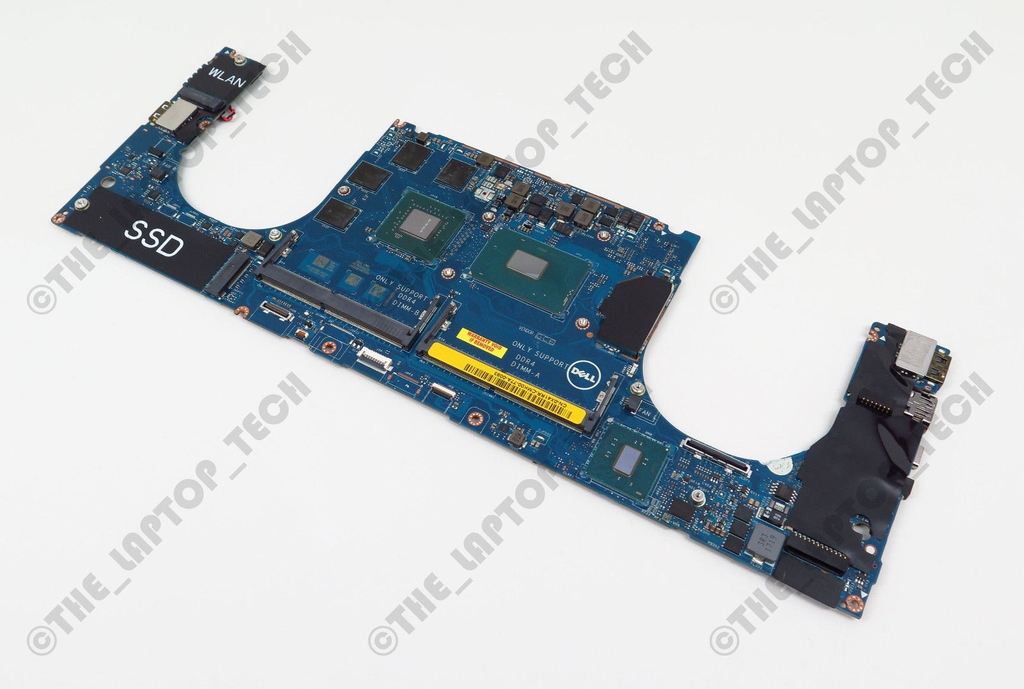

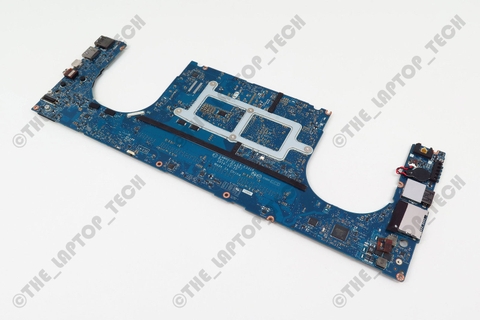

Main Dell Precision 5520 CPU i7-7820HQ | Quadro M1200 | LA-E331P
Dell Precision 5520 (15.6", workstation mỏng nhẹ) hay gặp các lỗi không lên nguồn, bật lên rồi tắt theo nhịp, màn hình đen/không ra hình, sọc hình/mất hình theo nhiệt, nhận sạc chập chờn do bo mạch LA-E331P suy hao nguồn, lỗi mạch sạc/power-path hoặc lỗi nhánh GPU rời NVIDIA Quadro M1200. Với cấu hình i7-7820HQ (dòng H TDP cao), bài test tải và kiểm nhiệt là bước bắt buộc để xác nhận lỗi theo thời gian.
🔎 Tham khảo nhanh: Lợi ích dùng main zin • Khi nào nên thay bo mạch? • Địa chỉ thay motherboard uy tín • Lỗi bo mạch chủ laptop thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần main laptop đúng mã.
- Precision 5520 dùng chung hệ bo với XPS 15 9560 nên cần đối chiếu layout cổng (USB/HDMI/Thunderbolt 3) trước khi lắp.
- Test cơ bản trước khi giao theo checklist bên dưới.
- Phù hợp lỗi nguồn nặng, lỗi mạch sạc, lỗi GPU rời theo nhiệt, oxy hóa lan.
- Thay bo mạch chủ laptop + vệ sinh tản nhiệt + thay keo (CPU/GPU).
- Test checklist & chạy tải theo dõi nhiệt trước khi bàn giao.
Mua main LA-E331P: có sẵn – đúng mã – đúng layout
Phù hợp khách tự thay / kỹ thuật viên cần mainboard laptop đúng mã LA-E331P.
- Đúng mã: LA-E331P
- Đúng cấu hình: i7-7820HQ + Quadro M1200 (tùy phiên bản main)
- Test cơ bản trước khi giao (theo mục checklist bên dưới)
Phù hợp máy không lên nguồn / lỗi nặng (nguồn/sạc/GPU/I-O/oxy hóa).
- Thay motherboard + vệ sinh tản nhiệt + thay keo
- Test RAM/SSD (M.2 + SATA)/HDMI/USB/LAN
- Chạy tải CPU+GPU để theo dõi nhiệt và độ ổn định
Gọi/nhắn để đối chiếu đúng phiên bản Precision 5520 (LA-E331P) và báo giá theo tình trạng thực tế.

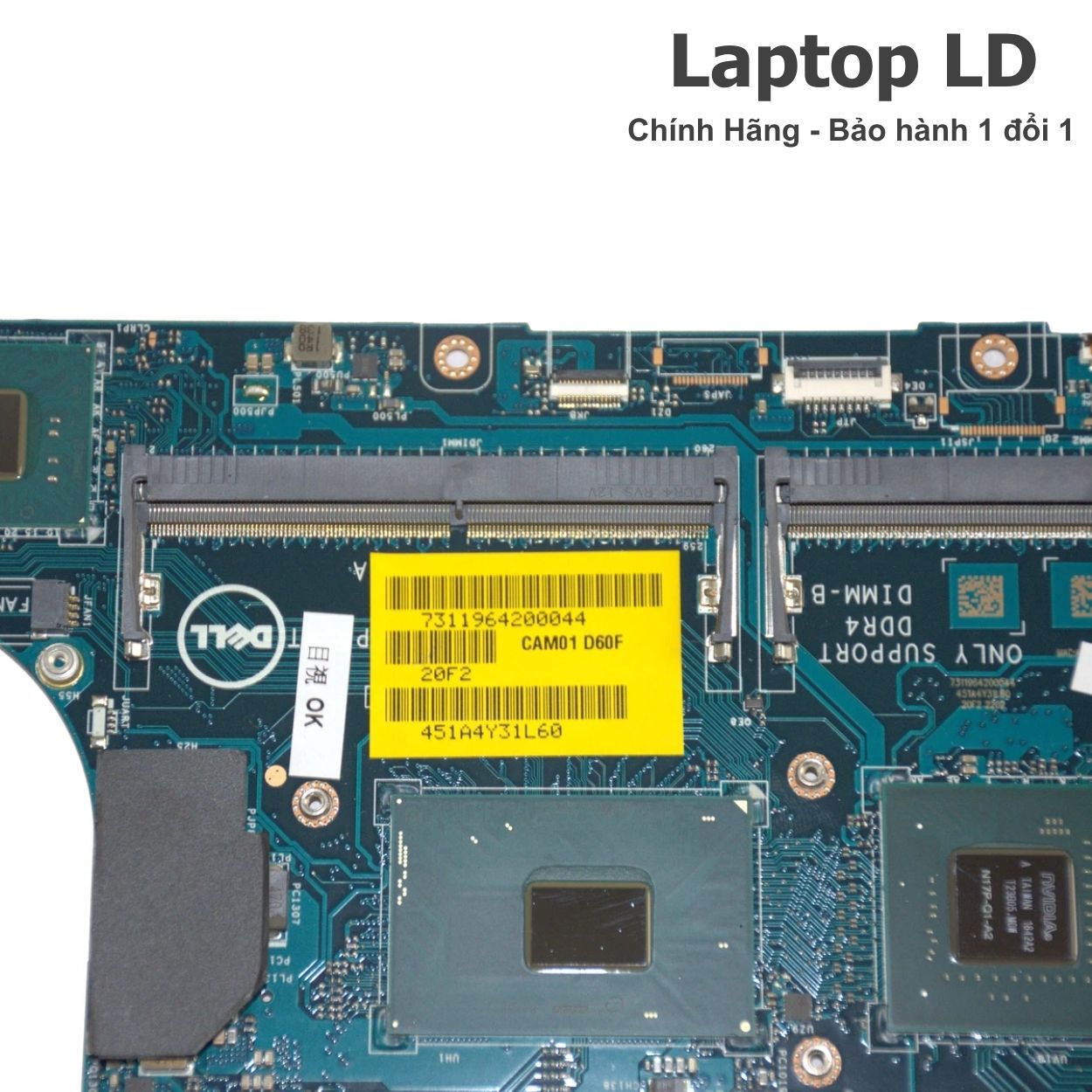

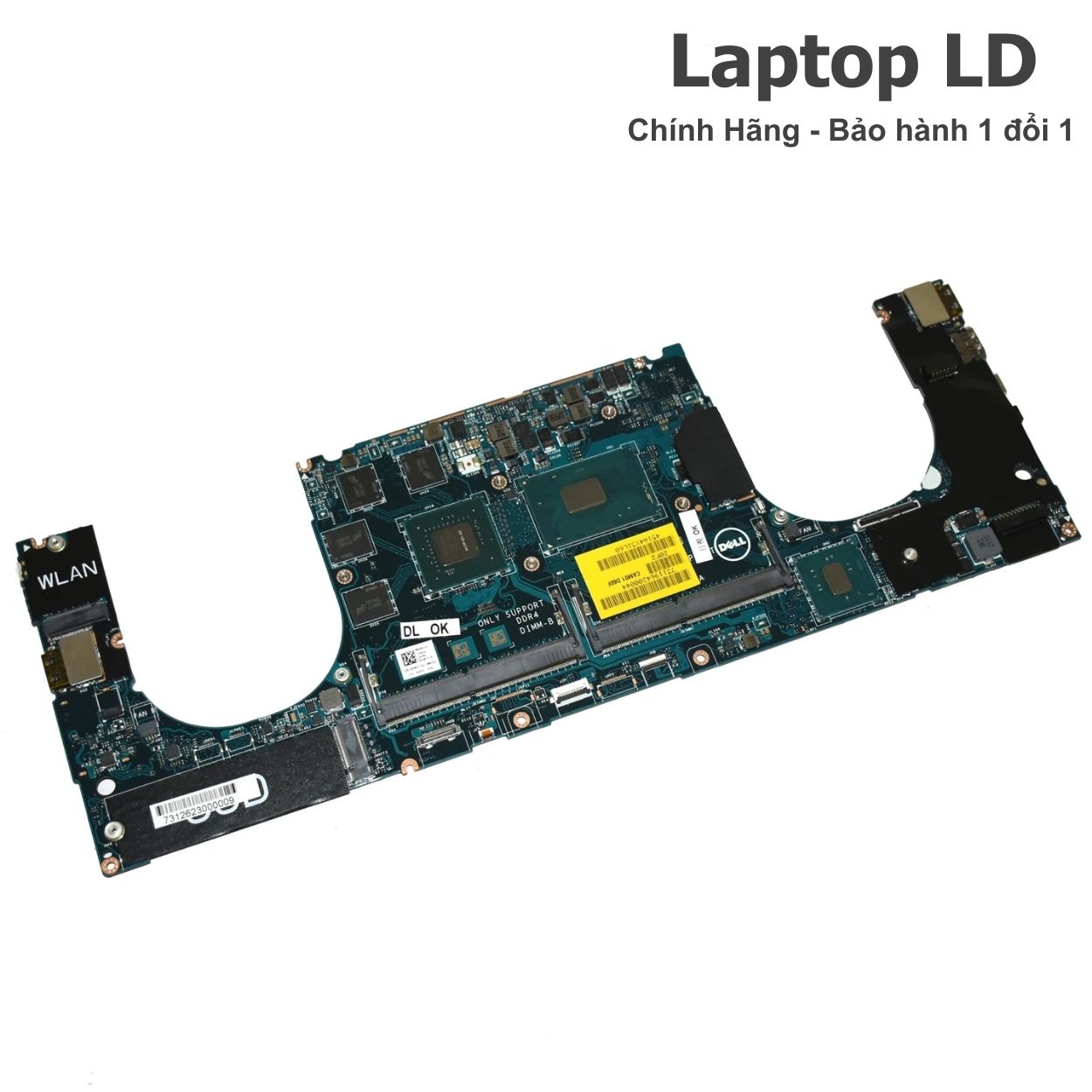

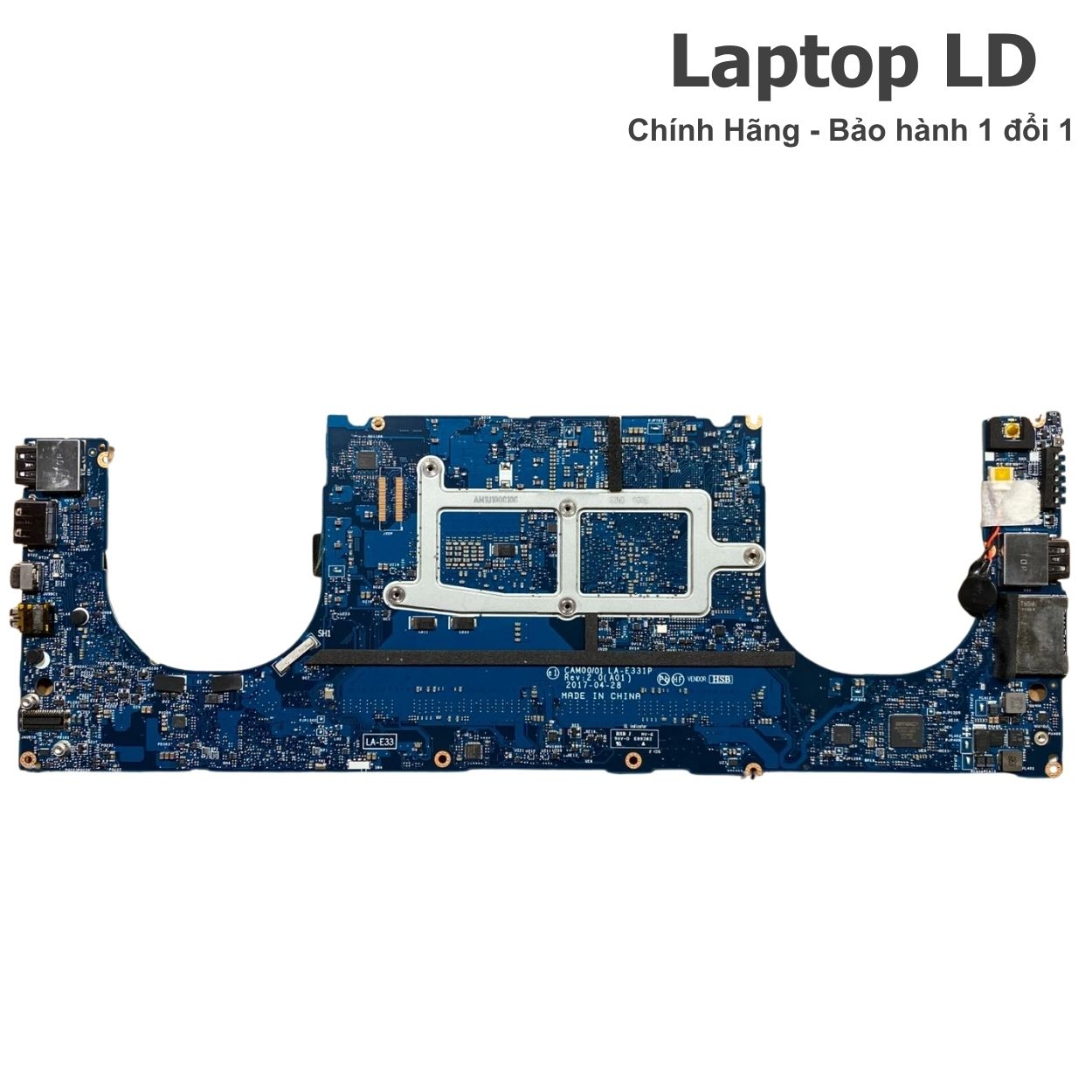

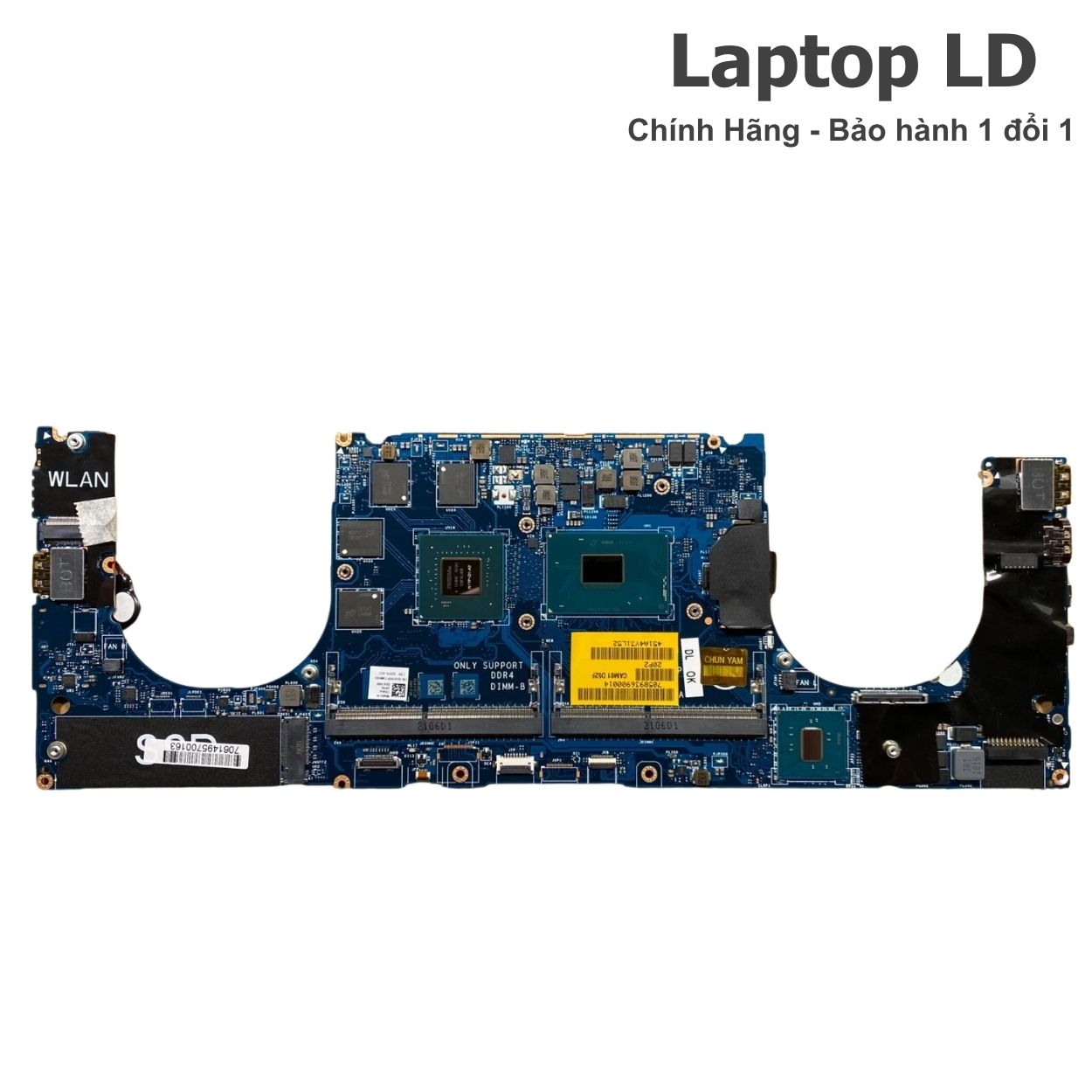

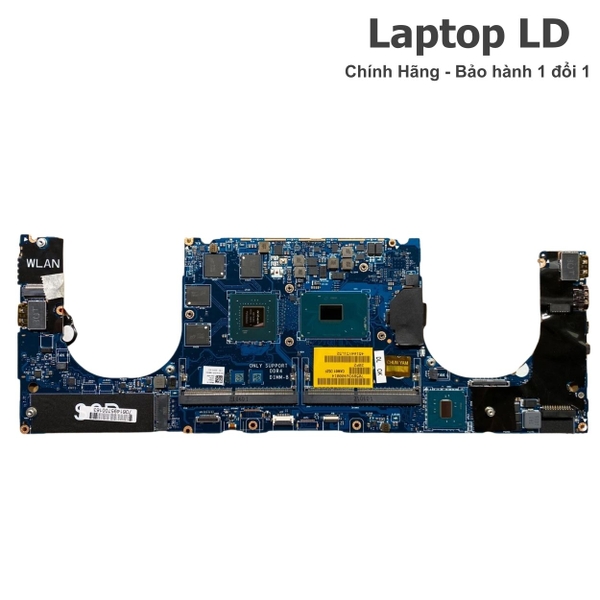

Hình ảnh tham khảo (Main LA-E331P & layout cổng)
- Sọc hình / mất hình khi tải đồ họa: ưu tiên khoanh vùng GPU Quadro M1200 và nguồn GPU; lỗi hay “lộ” khi chạy render/viewport.
- Treo/tắt khi nóng: i7-7820HQ + GPU rời tải nhiệt cao; nếu keo khô + bụi dày nhiệt dâng nhanh gây tắt bảo vệ.
- Nhận sạc chập chờn: kiểm jack DC và nhánh sạc/power-path; rung nhẹ đầu sạc là ra bệnh nếu jack lỏng.
Thông số kỹ thuật main Dell Precision 5520 (LA-E331P)
| Mã bo mạch | LA-E331P |
|---|---|
| Dòng máy | Dell Precision 5520 (15.6 inch) |
| Nền tảng | Intel Kaby Lake-H |

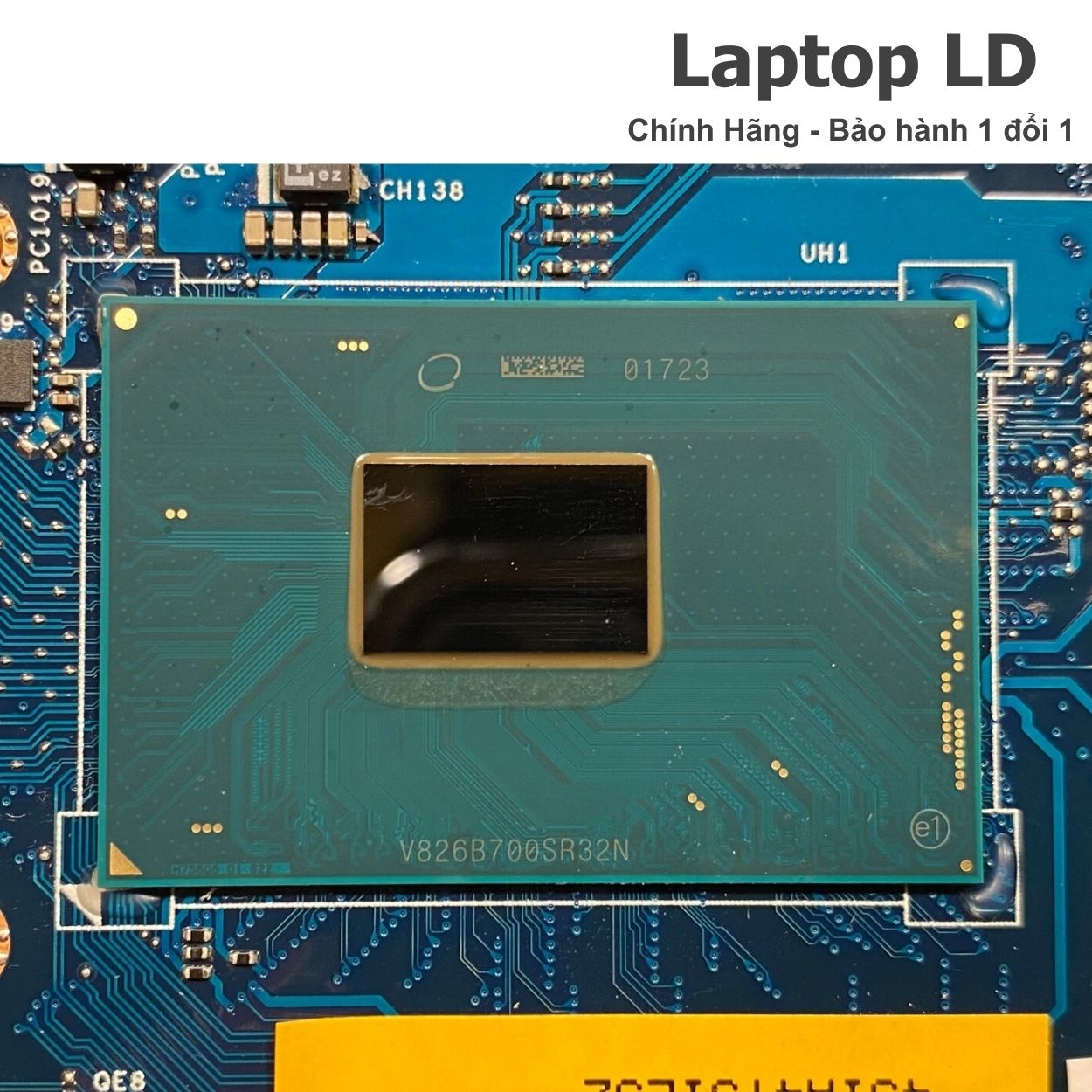

| CPU | Intel Core i7-7820HQ (BGA, hàn trực tiếp trên main theo phiên bản workstation) |
| Chipset / PCH | Intel HM175 |

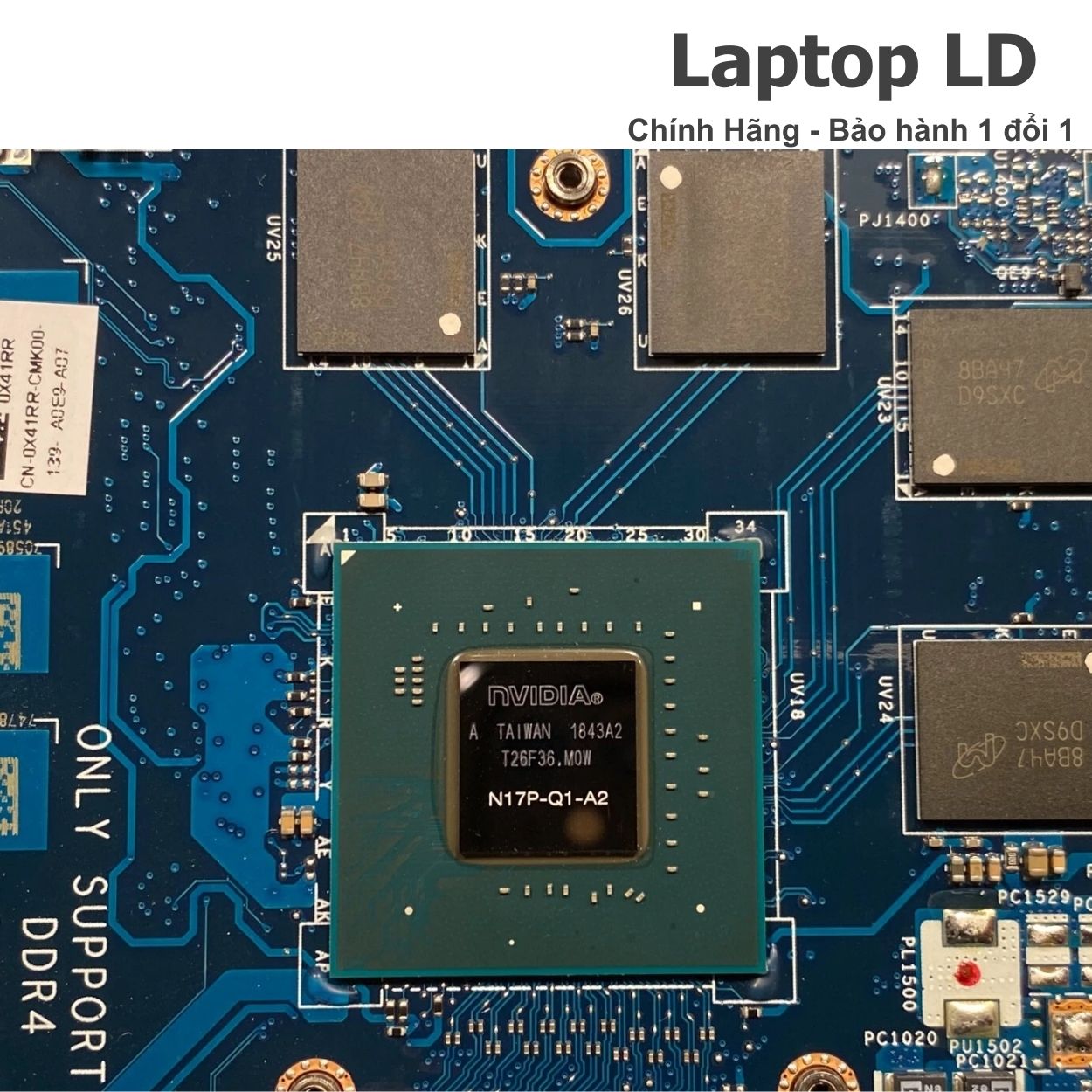

| GPU | NVIDIA Quadro M1200 4GB + Intel HD Graphics 630 (tùy cấu hình) |
| Khe RAM | 2 khe SO-DIMM • DDR4 2400MHz (tùy RAM) • hỗ trợ dung lượng theo phiên bản |
| Lưu trữ | M.2 NVMe PCIe Gen3 + SATA 2.5" (tùy khay/cáp theo máy) |
| Màn hình | 15.6 inch • FHD 1920×1080 hoặc UHD 3840×2160 (tùy panel) |

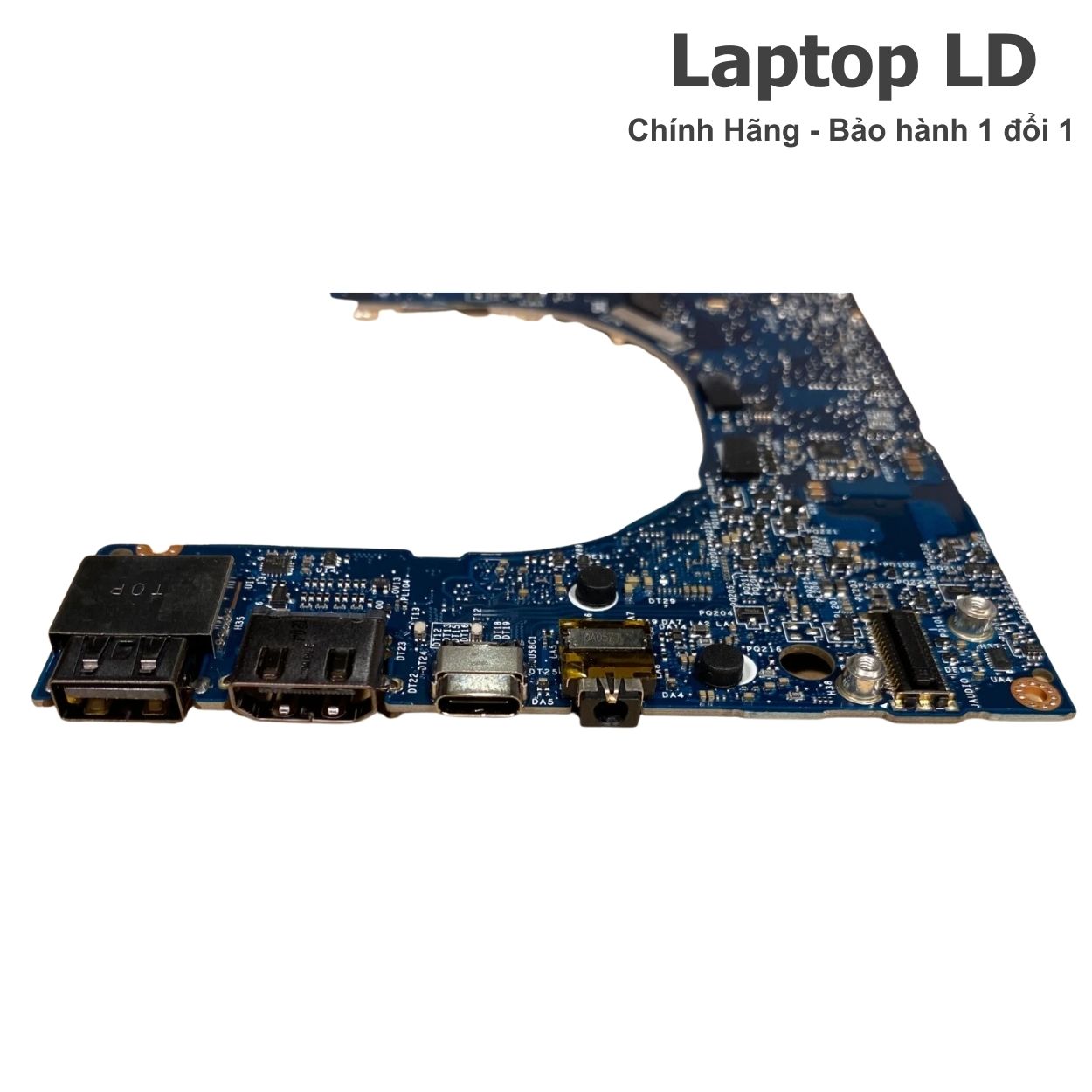

| Cổng kết nối | 2× USB 3.0 (PowerShare) • 1× Thunderbolt 3 (USB-C) • HDMI 1.4 • SD card reader • Audio 3.5mm • LAN (tùy bản qua adapter/dock) |
| Kết nối | Wi-Fi • Bluetooth (tùy card) |
| Tản nhiệt | Quạt + heatsink + ống đồng (CPU + GPU, cần vệ sinh định kỳ) |
| Adapter | 19.5V (công suất tùy cấu hình, bản GPU rời thường dùng công suất cao hơn) |
Lưu ý: Precision 5520 có biến thể bo LA-E331P/LA-E332P theo revision. Khi mua motherboard hoặc thay bo mạch chủ laptop, cần đối chiếu đúng mã tem và layout để khớp cổng, khớp tản nhiệt và khớp dây kết nối.
Khi nào nên thay mainboard laptop Dell Precision 5520?
Không phải lỗi nào cũng cần thay mainboard. Bạn nên cân nhắc thay main LA-E331P khi gặp các trường hợp sau:
- Nhấn nguồn không phản hồi, hoặc bật 2–10 giây rồi tắt lặp lại theo nhịp.
- Lên nguồn nhưng màn hình đen, không vào BIOS/boot menu dù đã thử RAM/SSD để loại trừ.
- Sạc không ổn định: nhận sạc theo tư thế, báo sạc lúc có lúc không hoặc không nhận pin dù pin còn tốt.
- Sọc hình/đơ/treo khi chạy đồ họa, CAD, render hoặc xem video độ phân giải cao (liên quan GPU rời theo nhiệt).
- SSD NVMe/SATA nhận chập chờn; copy file lớn dễ treo/rớt ổ theo nhịp.
- Cổng USB/HDMI/USB-C hoạt động chập chờn theo tư thế cắm.
- Bo mạch ẩm/oxy hóa, cháy linh kiện nguồn, đứt đường mạch khiến lỗi tái diễn sau sửa.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa main hay thay main LA-E331P tốt hơn?
- Adapter 19.5V yếu/chập chờn, jack nguồn lỏng.
- Tản nhiệt bẩn/keo tản nhiệt khô gây nóng nhanh.
- Lỗi nhỏ mạch sạc/nhận pin có thể xử lý ổn định.
- Sọc/mất hình theo nhiệt liên quan GPU Quadro/nguồn GPU (khó bền nếu “vá” tạm).
- Bật tắt theo nhịp liên quan nguồn chính 3V/5V, lỗi nguồn nặng.
- Oxy hóa lan, cháy linh kiện, đứt đường mạch.
Case thực tế (mẫu) & cách khoanh vùng lỗi
Cách khoanh vùng: kiểm adapter/jack → loại trừ RAM/SSD → test màn ngoài HDMI → chạy tải CPU+GPU theo thời gian để bắt lỗi theo nhiệt → nếu lỗi xuất hiện khi nóng, ưu tiên khoanh vùng GPU/VRM GPU và kiểm tình trạng tản nhiệt.
Kết luận kỹ thuật: nếu lỗi thuộc GPU theo nhiệt hoặc nguồn VRM suy hao nặng, thay đúng LA-E331P thường ổn định hơn so với sửa chắp vá.
Lỗi thường gặp trên bo mạch hệ thống Precision 5520 (LA-E331P)
- Sọc hình/artefact khi chạy đồ họa: GPU Quadro M1200/VRAM hoặc nguồn GPU suy theo nhiệt.
- Màn hình đen, quạt lên rồi tụt: nhánh boot lỗi, GPU/nguồn GPU hoặc nguồn chính dao động.
- Bật tắt theo nhịp: nhánh 3V/5V standby yếu hoặc chập tải (USB/SSD/đường I/O).
- Nhận sạc lúc có lúc không: jack DC lỏng, mạch sạc/power-path lỗi; dễ “ra bệnh” khi rung nhẹ.
- Tự tắt khi tải nặng: keo khô/bụi dày làm nhiệt dâng nhanh; VRM CPU/GPU quá nhiệt.
- SSD NVMe/SATA rớt kết nối: đường NVMe/SATA hoặc PCH nóng, tiếp xúc kém.
- USB/USB-C chập chờn: mạch bảo vệ cổng suy hoặc chân cổng lỏng theo thời gian.
- Oxy hóa do ẩm: lan quanh khu vực nguồn và cổng, gây lỗi tái diễn nếu xử lý không triệt để.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Sọc hình/treo khi chạy CAD/Render |
|---|---|
| Nguyên nhân | GPU Quadro M1200/VRAM/nguồn GPU suy theo nhiệt |
| Cách khoanh vùng | Test HDMI → chạy tải GPU theo thời gian → theo dõi nhiệt → khoanh vùng GPU/VRM GPU |
| Triệu chứng | Màn đen, không vào BIOS |
| Nguyên nhân | Lỗi boot sâu • nguồn chính dao động • nhánh xuất hình lỗi |
| Cách khoanh vùng | Loại trừ RAM/SSD → test màn ngoài → kiểm dấu hiệu khởi động (đèn/quạt) → khoanh vùng main nếu vẫn đen |
| Triệu chứng | Nhận sạc theo tư thế |
| Nguyên nhân | Jack DC lỏng • mạch sạc/power-path lỗi |
| Cách khoanh vùng | Thử adapter chuẩn → rung nhẹ jack → kiểm báo sạc/pin → đo đường vào và nhánh sạc |
| Triệu chứng | Bật lên rồi tắt theo nhịp |
| Nguyên nhân | Nhánh 3V/5V standby yếu hoặc chập tải I/O |
| Cách khoanh vùng | Tháo SSD/thiết bị ngoại vi → đo 3V/5V → thử bật nhiều lần để bắt nhịp tắt |
| Triệu chứng | Rớt SSD khi copy file lớn |
| Nguyên nhân | Đường NVMe/SATA/PCH nóng hoặc tiếp xúc kém |
| Cách khoanh vùng | Thử SSD khác → test khi nóng → kiểm khu vực PCH, vệ sinh tản nhiệt, kiểm khay/cáp (nếu SATA) |
Quy trình thay main & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay main tại Laptop LD
Quy trình thay main (tóm tắt đúng thao tác)
👉 Xem hướng dẫn chi tiết: Hướng dẫn thay main laptop chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút adapter 19.5V và tháo pin (pin trong thì ngắt cáp pin đúng quy trình).
- Tháo đáy, phân loại ốc; tháo SSD M.2/khay SATA (nếu có), RAM, card Wi-Fi (nếu cần).
- Ngắt các cáp: cáp màn hình, loa, USB/I-O board, nút nguồn, quạt…
- Tháo cụm tản nhiệt CPU/GPU, vệ sinh quạt/heatsink, thay keo tản nhiệt đúng chuẩn.
- Lắp main LA-E331P đúng layout; test sơ bộ trước khi ráp kín.
- Ráp hoàn thiện và chạy test tải CPU+GPU để theo dõi nhiệt/độ ổn định.
- Khóa vít đúng lực, kiểm tra không kẹp cáp, hoàn tất vệ sinh.
Checklist test sau khi mua/thay main
- Test sạc & nguồn vào: nhận adapter 19.5V ổn định, không chập chờn khi rung nhẹ jack; kiểm tra nhận pin và trạng thái sạc/xả.
- Test hiển thị: màn hình trong ổn định; thử HDMI để xác nhận xuất hình không chập chờn theo thời gian.
- Test RAM: nhận đủ dung lượng; thử từng khe SO-DIMM (đổi vị trí thanh RAM) và khởi động lại nhiều lần.
- Test lưu trữ: SSD NVMe/SATA nhận ổn định; copy file dung lượng lớn liên tục để bắt lỗi rớt ổ/đứng máy.
- Test USB/USB-C: kiểm tra từng cổng bằng chuột/USB/ổ cứng ngoài; test cổng Thunderbolt 3 (USB-C) theo nhu cầu.
- Test mạng & âm thanh: Wi-Fi/Bluetooth (nếu có), loa và jack tai nghe/mic.
- Chạy tải 25–45 phút: kết hợp render/video/copy/mở nhiều ứng dụng để theo dõi nhiệt và độ ổn định.
Giá main linh kiện & giá thay main Precision 5520
Giá main LA-E331P (linh kiện)
Giá main linh kiện phụ thuộc tình trạng, revision (LA-E331P/LA-E332P) và cấu hình (i7-7820HQ + Quadro M1200). Trung tâm sẽ đối chiếu đúng phiên bản Precision 5520 trước khi chốt.
Giá thay main (công + vệ sinh + test)
- Giá bao gồm công thay, vệ sinh tản nhiệt và kiểm tra tổng thể theo checklist.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu không đồng ý.
Thay main Precision 5520 có lấy ngay không?
Nếu có sẵn main đúng phiên bản, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần thêm thời gian chạy tải CPU+GPU để bắt lỗi theo nhiệt, kỹ thuật sẽ thông báo trước.
Đánh giá khách hàng
Khách làm đồ họa: “Máy chạy dự án là hay sọc hình rồi đứng, có hôm bật lên màn đen. Thay main và vệ sinh tản nhiệt xong ổn định, chạy render lâu không còn lỗi.”
Phản hồi kỹ thuật: “Đã test sạc 19.5V theo tư thế jack, test RAM 2 khe, test SSD NVMe/SATA copy file lớn, kiểm tra HDMI/USB/USB-C và chạy tải CPU+GPU theo dõi nhiệt để đảm bảo ổn định trước khi bàn giao.”
Câu hỏi thường gặp
Main LA-E331P (i7-7820HQ) có nâng cấp CPU được không?
Tùy phiên bản main. Với cấu hình workstation i7-7820HQ, CPU thường là dạng BGA hàn trực tiếp trên bo mạch, không nâng cấp theo kiểu thay CPU rời.
Vì sao Precision 5520 hay lỗi theo nhiệt khi chạy đồ họa?
i7-7820HQ + Quadro M1200 tạo tải nhiệt cao. Khi bụi dày/keo khô hoặc VRM/GPU suy, lỗi thường xuất hiện theo thời gian chạy (sọc, treo, tắt). Vì vậy checklist luôn có bước chạy tải theo dõi nhiệt.
Thay main có cần đối chiếu đúng layout cổng USB/HDMI/Thunderbolt 3 không?
Có. LA-E331P có revision khác nhau; khi mua main laptop hoặc thay motherboard cần đối chiếu đúng tem mã và layout để khớp cổng và hoạt động ổn định.
