Laptop LD • Main Dell Precision 16 7680
Thay main Dell Precision 16 7680 i7-13850HX LA-L887P đúng mã
Đúng system board IDE60 LA-L887P REV:1.0, CPU Intel Core i7-13850HX, Intel UHD Graphics, giao tiếp RAM DDR5 CAMM hoặc bo chuyển SO-DIMM và ba vị trí SSD M.2 PCIe Gen4. Main i7-13850HX thường gặp Dell P/N P0RWW/0P0RWW hoặc XRC2C/0XRC2C. Card NVIDIA RTX của Precision 7680 là module GPU rời riêng, không nằm trên main LA-L887P; Laptop LD đối chiếu Service Tag, Dell P/N, RAM CAMM, GPU module, SSD, màn hình, pin, sạc và toàn bộ cổng trước khi sửa hoặc thay bo mạch.
- IDE60 LA-L887P
- CPU i7-13850HX
- Dell P/N P0RWW
- RAM CAMM DDR5
- GPU module rời
- 3 SSD Gen4
Xác thực kỹ thuật: nội dung được Trung Tâm Laptop LD rà soát theo Dell Precision 7680, CPU i7-13850HX và system board LA-L887P. Mainboard không bao gồm card NVIDIA DGFF/module GPU; Dell Service Tag, Dell P/N, loại RAM CAMM/SO-DIMM, chassis mỏng/hiệu năng và module GPU phải được kiểm tra độc lập.

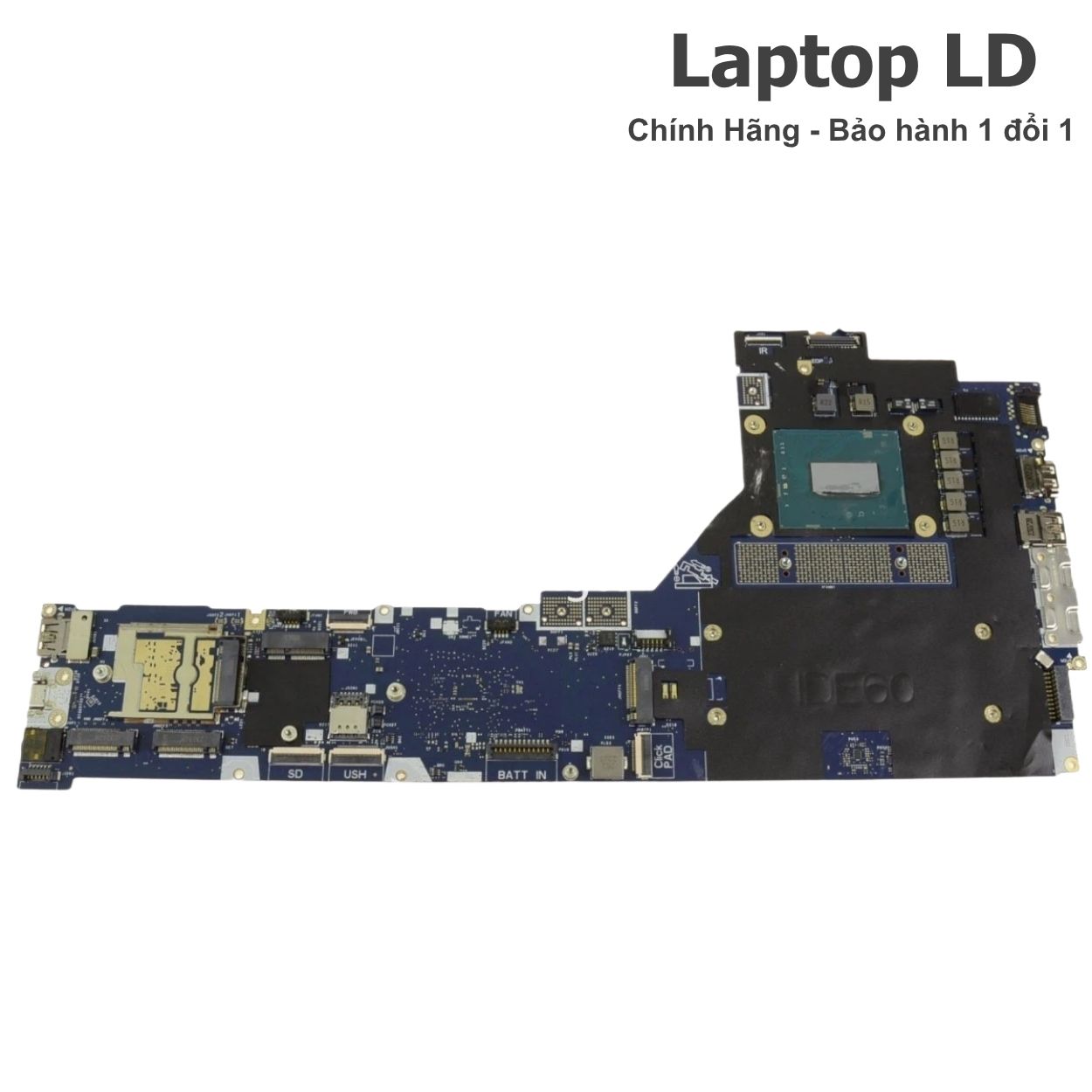

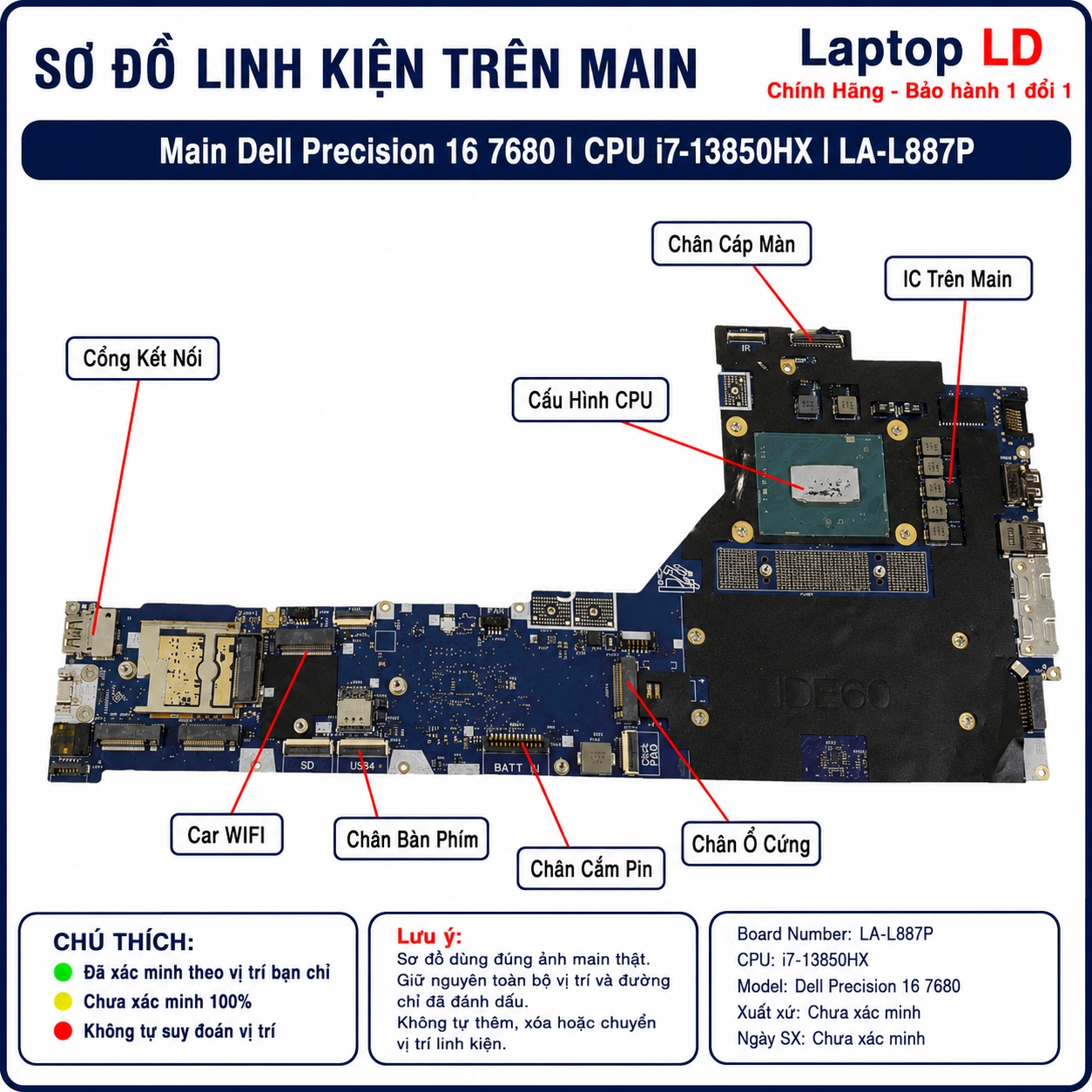

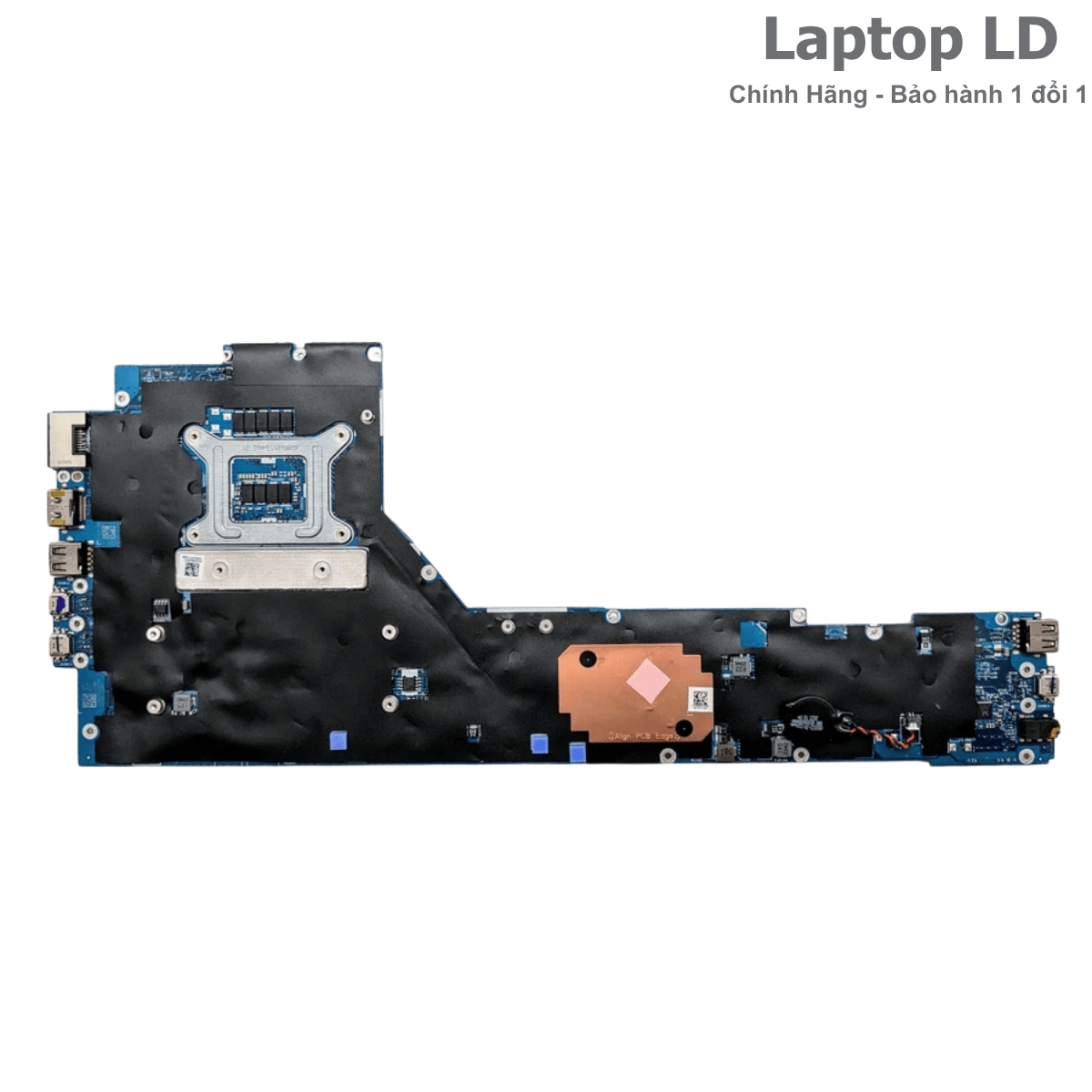

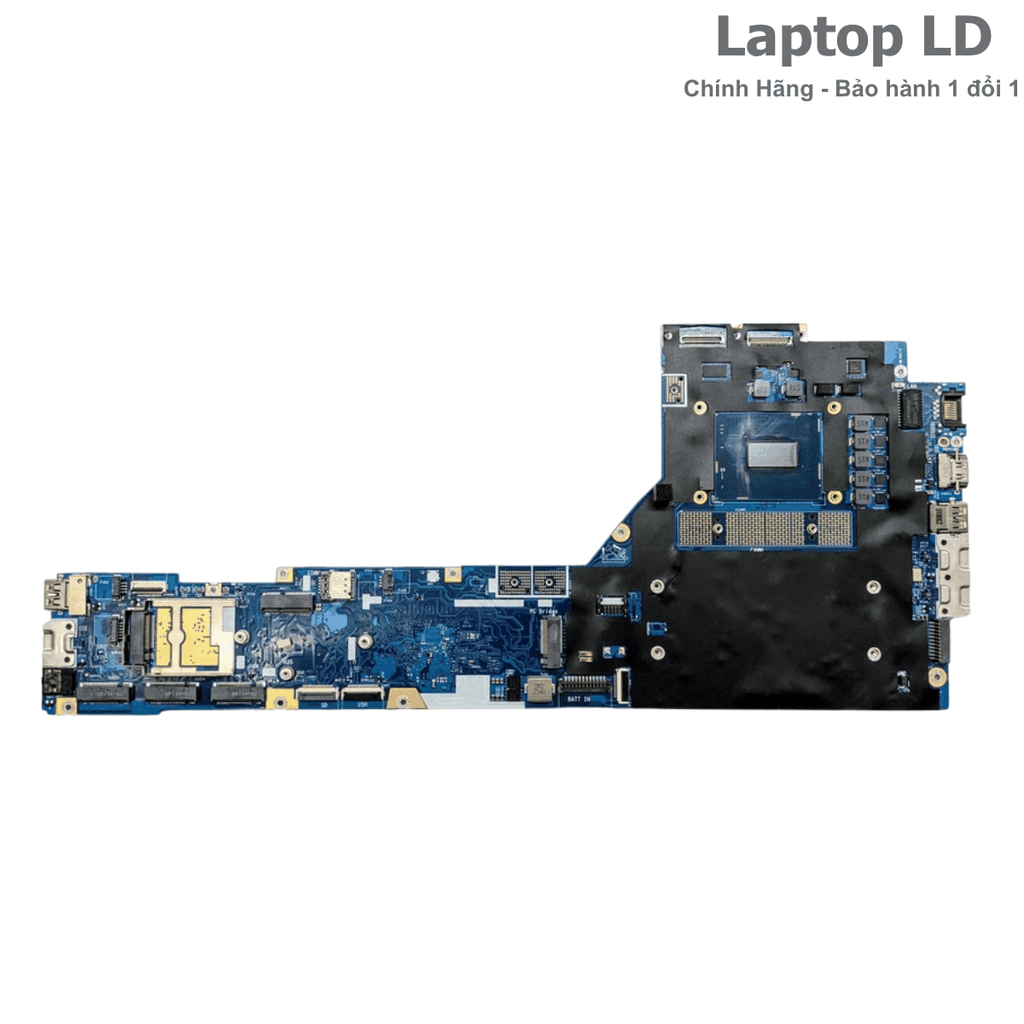

Vị trí linh kiện và ảnh tổng thể main Dell Precision 7680 i7-13850HX LA-L887P
Ảnh thực tế giúp nhận biết CPU i7-13850HX, Intel PCH, đầu nối CAMM/bo chuyển SO-DIMM, các khe SSD M.2, đầu WWAN, đầu nối GPU module, cáp nguồn GPU, Thunderbolt 4, USB-C, HDMI, LAN và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa, camera, smart card và bo SD.
Cần gửi gì để Laptop LD báo đúng main?
Precision 7680 có nhiều CPU, Dell P/N, loại RAM, module GPU, chassis và tùy chọn bảo mật. Khách nên gửi đủ Service Tag và ảnh phần cứng để khóa đúng main i7-13850HX.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model Dell Precision 7680 và Service Tag.
- Ảnh Express Service Code và cấu hình gốc tra theo Service Tag.
- Ảnh rõ hai mặt system board cũ nếu máy đã tháo.
- Ảnh dòng IDE60 LA-L887P, REV:1.0/A00 và ngày PCB.
- Ảnh Dell DP/N trên tem trắng: P0RWW, XRC2C hoặc mã thực tế.
- Ảnh module CAMM hoặc bo chuyển hai khe SO-DIMM.
- Ảnh card GPU rời, Dell DP/N, chip NVIDIA và dung lượng VRAM.
- Mô tả lỗi: không nguồn, mã đèn LED, lỗi RAM, mất SSD, lỗi GPU, Thunderbolt, LAN, màn hình hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng Precision 7680 và CPU i7-13850HX.
- Khóa đúng LA-L887P cùng Dell P/N theo Service Tag.
- Phân biệt main CPU với module GPU rời.
- Xác định đúng CAMM hoặc bo SO-DIMM và tốc độ DDR5.
- Tránh nhầm chassis mỏng với chassis hiệu năng cao.
- Khoanh vùng lỗi main với lỗi GPU card, RAM interface, SSD, adapter hoặc bo phụ.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá system board LA-L887P được báo theo đúng Dell DP/N, CPU i7-13850HX, Service Tag, tình trạng bo mạch và gói bảo hành. Card GPU, RAM CAMM, SSD và bo SO-DIMM là linh kiện riêng.
Công lắp
Khi thay main tại Laptop LD, máy được kiểm tra hệ thống quạt/tản nhiệt, GPU module, CAMM/SO-DIMM, ba khe SSD, pin 83/93Wh, màn hình, LAN, Thunderbolt và toàn bộ cổng.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Main lỗi BIOS/ME, CAMM interface, nguồn CPU, đầu nối GPU hoặc vào nước diện rộng cần kiểm tra kỹ. Máy có GPU công suất cao cần test adapter 240W và tải dài.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Precision 7680, i7-13850HX, IDE60 LA-L887P và Dell DP/N.
- Không gộp card NVIDIA vào system board; kiểm GPU module riêng.
- Kiểm tra RAM CAMM/SO-DIMM, ba SSD Gen4, WWAN, Wi-Fi và BIOS Service Tag.
- Kiểm tra adapter 180/240W, hai Thunderbolt 4, USB-C, HDMI, LAN, SD và audio.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Dell Precision 7680 i7-13850HX LA-L887P dùng cho máy nào?
Dòng máy và cấu hình phù hợp
- Dell Precision 16 7680 Mobile Workstation.
- CPU Intel Core i7-13850HX onboard.
- PCB IDE60 LA-L887P REV:1.0.
- Dell DP/N P0RWW/0P0RWW hoặc XRC2C/0XRC2C theo biến thể.
- Intel UHD Graphics tích hợp trong CPU.
- RAM DDR5 CAMM hoặc bo chuyển SO-DIMM tùy cấu hình.
- Ba vị trí SSD M.2 PCIe NVMe Gen4.
- GPU NVIDIA dạng module rời, kết nối riêng với system board.
Không nên thay chéo khi chưa kiểm
- Không nhầm i7-13850HX với i5-13600HX hoặc i9-13950HX.
- Không mua theo LA-L887P nếu chưa kiểm Dell DP/N và Service Tag.
- Không tính card RTX là linh kiện hàn trên main.
- Không nhầm CAMM với bo chuyển SO-DIMM; hai loại dùng cơ cấu khác nhau.
- Không dùng sai heatsink, cáp nguồn GPU hoặc đáy máy thin/performance.
- Không ghi cố định adapter 180W cho cấu hình GPU mạnh cần 240W.
- Không kết luận lỗi main trước khi loại trừ GPU module, RAM, SSD, adapter và màn hình.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Dell Precision 16 7680. | Nhầm Precision 7780 17 inch hoặc Precision 7670 đời trước. |
| PCB | IDE60 LA-L887P REV:1.0/A00. | Chỉ kiểm hình bo mà không đọc model PCB và revision. |
| Dell DP/N | P0RWW/0P0RWW hoặc XRC2C/0XRC2C là các main i7-13850HX thường gặp. | Đặt sai biến thể TAA/SMT/khu vực hoặc sai Service Tag. |
| CPU | i7-13850HX, 20 nhân, 28 luồng, Turbo tối đa 5.30GHz. | Nhầm i5-13600HX hoặc i9-13950HX. |
| GPU | Intel UHD trên CPU; card NVIDIA RTX là module rời, không kèm main. | Cho rằng mua main đã bao gồm RTX 1000/2000/3500/4000/5000 Ada. |
| RAM | DDR5 CAMM tối đa 128GB hoặc bo SO-DIMM tùy chọn tối đa 64GB. | Mua main nhưng thiếu module CAMM hoặc thiếu bo chuyển SO-DIMM. |
| SSD | Ba vị trí M.2 SSD; hỗ trợ M.2 2230/2280 PCIe NVMe Gen4. | Nhầm chỉ có một/two khe hoặc thiếu thermal plate/ốc giữ SSD. |
| Cổng ngoài | 2 Thunderbolt 4, 1 USB-C Gen2 DP, 2 USB-A, HDMI, RJ-45, SD, audio và DC-in. | Ghi thiếu cổng USB-C thứ ba hoặc nhầm HDMI UMA/DGPU. |
| Nguồn | Adapter Dell 180W hoặc 240W, đầu tròn 7,4mm. | Dùng adapter công suất thấp gây cảnh báo, tụt xung hoặc sạc chậm. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp Service Tag, Dell DP/N, mã PCB, RAM, GPU module và cụm cổng trước khi đặt hàng.

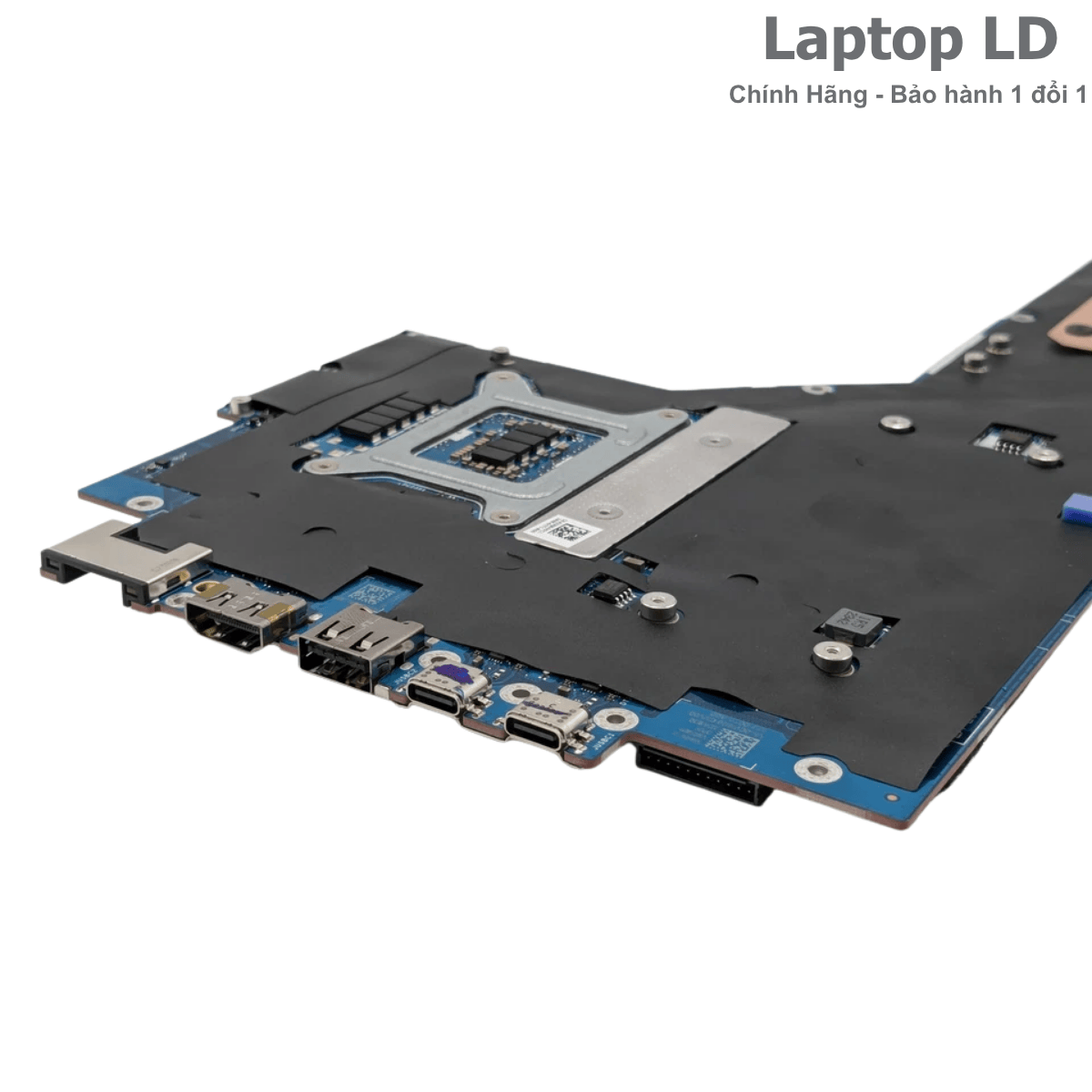

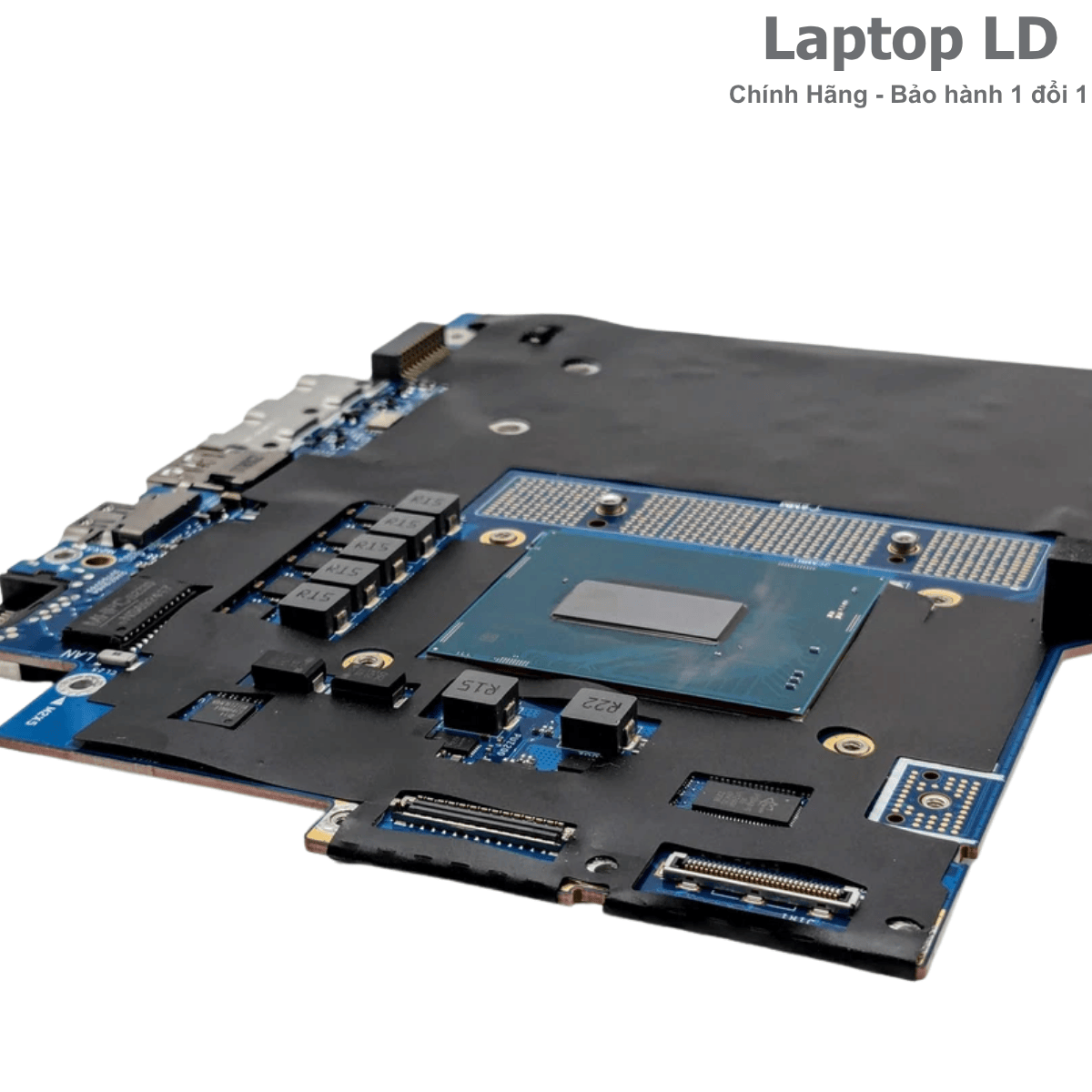

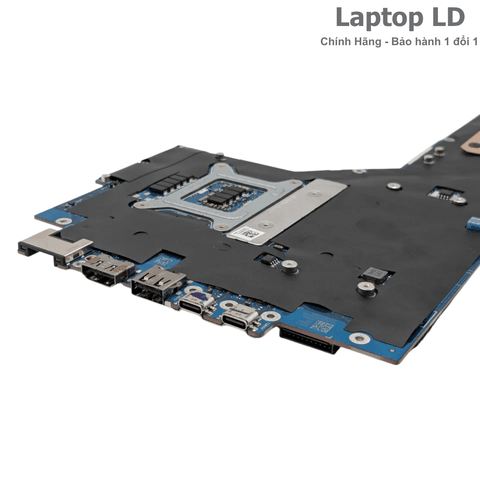

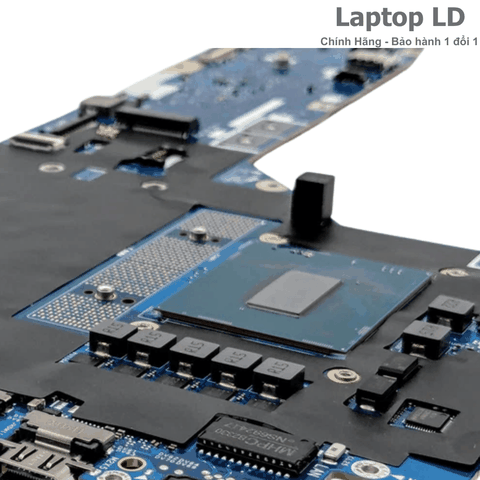

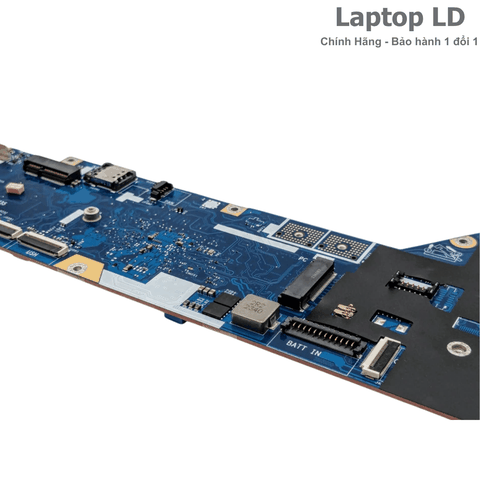

Ảnh chi tiết CPU, CAMM, SSD và đầu nối GPU trên main LA-L887P
Nhóm ảnh giúp đối chiếu đúng i7-13850HX, Intel UHD, CAMM/SO-DIMM interface, ba SSD M.2, đầu WWAN, đầu nối GPU card, mạch sạc, Thunderbolt, HDMI, LAN và dấu hiệu main chưa cong, cháy hoặc oxy hóa.
Dấu hiệu nên kiểm tra bo mạch Dell Precision 7680
Lỗi nguồn và adapter
- Bấm nguồn không phản hồi, LED không sáng hoặc adapter tự ngắt.
- BIOS báo adapter không xác định, công suất thấp hoặc sạc chậm.
- Jack 7,4mm nóng, lỏng hoặc mất chân nhận dạng.
- Máy bật rồi tắt, quạt quay ngắn nhưng không hoàn tất POST.
- Nguồn chờ có nhưng thiếu nguồn CPU, CAMM, SSD hoặc GPU connector.
- Máy tắt khi render do adapter 180W không đủ cho cấu hình GPU mạnh.
Lỗi CAMM, SSD và BIOS
- LED báo lỗi bộ nhớ, không nhận CAMM hoặc không nhận bo SO-DIMM.
- Khởi động rất lâu sau khi thay RAM hoặc đổi loại interface board.
- Không nhận một trong ba SSD M.2 hoặc mất RAID.
- BIOS/Intel ME lỗi sau cập nhật hoặc mất nguồn.
- Mất Service Tag, Asset Tag, TPM hoặc thông tin cấu hình sau thay main.
- Không nhận WWAN, smart card hoặc vân tay do BIOS/DMI và bo phụ.
Lỗi GPU module và hình ảnh
- Có nguồn nhưng màn đen, không xuất HDMI/Thunderbolt hoặc treo logo.
- GPU NVIDIA không nhận, driver Code 43 hoặc mất VRAM.
- Máy xanh màn, sọc hình hoặc tắt khi chạy CAD/render.
- Cáp nguồn GPU hoặc PCB beam connector tiếp xúc kém.
- Màn UHD+ OLED cảm ứng không lên nhưng màn ngoài vẫn hoạt động.
- Máy vào nước ở cạnh cổng gây oxy hóa Thunderbolt, HDMI, LAN, SD và nguồn.
Nên sửa hay thay system board LA-L887P?
Precision 7680 tách system board, GPU module, RAM CAMM/bo SO-DIMM và nhiều bo phụ. Phải khoanh vùng đúng linh kiện trước khi thay main để tránh chi phí không cần thiết.
Có thể cân nhắc sửa main khi
- Lỗi khu trú ở DC-in, Thunderbolt, USB-C, HDMI, LAN hoặc linh kiện bảo vệ.
- Mạch sạc còn giao tiếp và chập chưa lan sang nguồn CPU.
- BIOS/ME/DMI lỗi nhưng CPU, CAMM interface và SSD vẫn ổn định.
- Không nhận SSD do socket, nguồn 3,3V hoặc đường PCIe ngoại vi.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay main khi
- CPU i7-13850HX lỗi, không khởi tạo hoặc chập nguồn lõi.
- CAMM interface hoặc memory controller lỗi sâu, đã loại trừ module RAM.
- Chập nặng đồng thời nguồn sạc, CPU, GPU interface và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi chạy tải.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số nền Dell Precision 16 7680 CPU i7-13850HX system board IDE60 LA-L887P.
| Tên sản phẩm | Main Dell Precision 16 7680 CPU Intel Core i7-13850HX board LA-L887P |
|---|---|
| Dòng máy tương thích | Dell Precision 16 7680 Mobile Workstation |
| Mã main | IDE60 LA-L887P REV:1.0/A00 |
| Dell part number | P0RWW/0P0RWW hoặc XRC2C/0XRC2C thường gặp; phải xác nhận theo Service Tag và tem main |
| CPU | Intel Core i7-13850HX onboard, 20 nhân gồm 8 P-core + 12 E-core, 28 luồng, P-core 2.20–5.30GHz, E-core 1.50–3.80GHz, 30MB Intel Smart Cache, công suất cơ bản 55W |
| GPU tích hợp | Intel UHD Graphics, dùng chung RAM hệ thống |
| GPU rời hỗ trợ | Module rời NVIDIA RTX A1000 6GB; RTX 1000 Ada 6GB; RTX 2000 Ada 8GB; RTX 3500 Ada 12GB; RTX 4000 Ada 12GB; RTX 5000 Ada 16GB. GPU không kèm system board LA-L887P |
| RAM hỗ trợ | DDR5 CAMM: 16GB đến 128GB; tối đa 128GB. Bo chuyển SO-DIMM tùy chọn: 8GB đến 64GB, tối đa 64GB. i7/i9 hỗ trợ tốc độ đến 5600MT/s tùy dung lượng; cấu hình 64GB chạy 5200MT/s và CAMM 128GB chạy 3600MT/s |
| Ổ cứng hỗ trợ | 3 vị trí SSD M.2; hỗ trợ M.2 2230 PCIe NVMe Gen4 x4 256GB và M.2 2280 PCIe NVMe Gen4 x4 đến 4TB; hỗ trợ SED và RAID theo cấu hình |
| Khe/đầu nối trên main | Giao tiếp CAMM hoặc bo SO-DIMM, 3 đầu SSD M.2, WWAN, Wi-Fi, GPU module/DGFF, pin, màn hình, bàn phím, touchpad, loa, hai quạt, camera, smart card, SD reader và bo USH theo cấu hình |
| Cổng ngoài | 2 Thunderbolt 4 USB-C; 1 USB-C 3.2 Gen 2 10Gbps hỗ trợ DisplayPort Alt Mode; 2 USB-A 3.2 Gen 1, một cổng có PowerShare; 1 HDMI 2.0a cho UMA hoặc HDMI 2.1 cho DGPU; 1 RJ-45; 1 SD; 1 audio 3.5mm; 1 DC-in 7,4mm; 1 khe khóa wedge |
| Màn hình tương thích | 16 inch 16:10: FHD+ 1920×1200 WVA 60Hz 250 nit 45% NTSC; FHD+ 500 nit 100% DCI-P3; hoặc UHD+ 3840×2400 OLED cảm ứng 60Hz 400 nit 100% DCI-P3 |
| Pin | Pin Li-ion 6 cell 83Wh hoặc 93Wh; có lựa chọn ExpressCharge/LCL theo cấu hình |
| Sạc | Adapter Dell 180W hoặc 240W, đầu tròn 7,40mm; cấu hình GPU hiệu năng cao thường cần 240W |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói gia hạn lên tới 24 tháng. Xem chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, adapter ngắt | Jack DC, MOSFET đầu vào, mạch sạc, nguồn chờ hoặc chập nguồn chính. | Thử adapter Dell 180/240W chuẩn, ngắt pin/GPU và đo trở kháng cùng dòng đầu vào. |
| BIOS báo adapter yếu | Adapter sai công suất, chân ID, dây DC-in hoặc mạch nhận dạng. | Đổi adapter chính hãng, kiểm chân ID và công suất nhận trong BIOS. |
| Mã LED lỗi RAM | CAMM module, tiếp xúc compression connector, bo SO-DIMM, firmware hoặc memory controller. | Tháo/lắp đúng lực, kiểm pad/ốc CAMM, thử module/bo interface chuẩn và chạy ePSA. |
| Không nhận SSD | SSD, thermal plate, socket M.2, nguồn 3,3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn từng khe, đo nguồn, kiểm RAID/VMD và nhận diện trong BIOS. |
| Không nhận GPU rời | GPU module, cáp nguồn GPU, connector PCB beam, BIOS hoặc nguồn GPU. | Kiểm riêng module GPU, đầu nối/cáp nguồn, Device ID và nguồn cấp GPU. |
| Code 43 / sọc hình | GPU module, VRAM, nguồn GPU, driver hoặc cáp màn hình. | So sánh Intel UHD và NVIDIA, thử màn ngoài, cài driver sạch và stress GPU. |
| Thunderbolt/USB-C mất nhận | Cổng, IC bảo vệ, controller, firmware hoặc đường Type-C. | Thử dock/cáp chuẩn, kiểm dữ liệu, sạc và xuất hình riêng từng cổng. |
| Máy tắt khi render | Adapter thiếu công suất, quá nhiệt, GPU module hoặc nguồn CPU/GPU. | Kiểm adapter 240W, quạt, heatsink, nhiệt độ, xung và dòng tải. |
| Máy vào nước | Oxy hóa nguồn, CAMM, GPU connector, Thunderbolt, HDMI, LAN hoặc bo phụ. | Ngắt pin, GPU và adapter; soi toàn bộ, đo chập rồi xử lý oxy hóa trước khi cấp nguồn. |

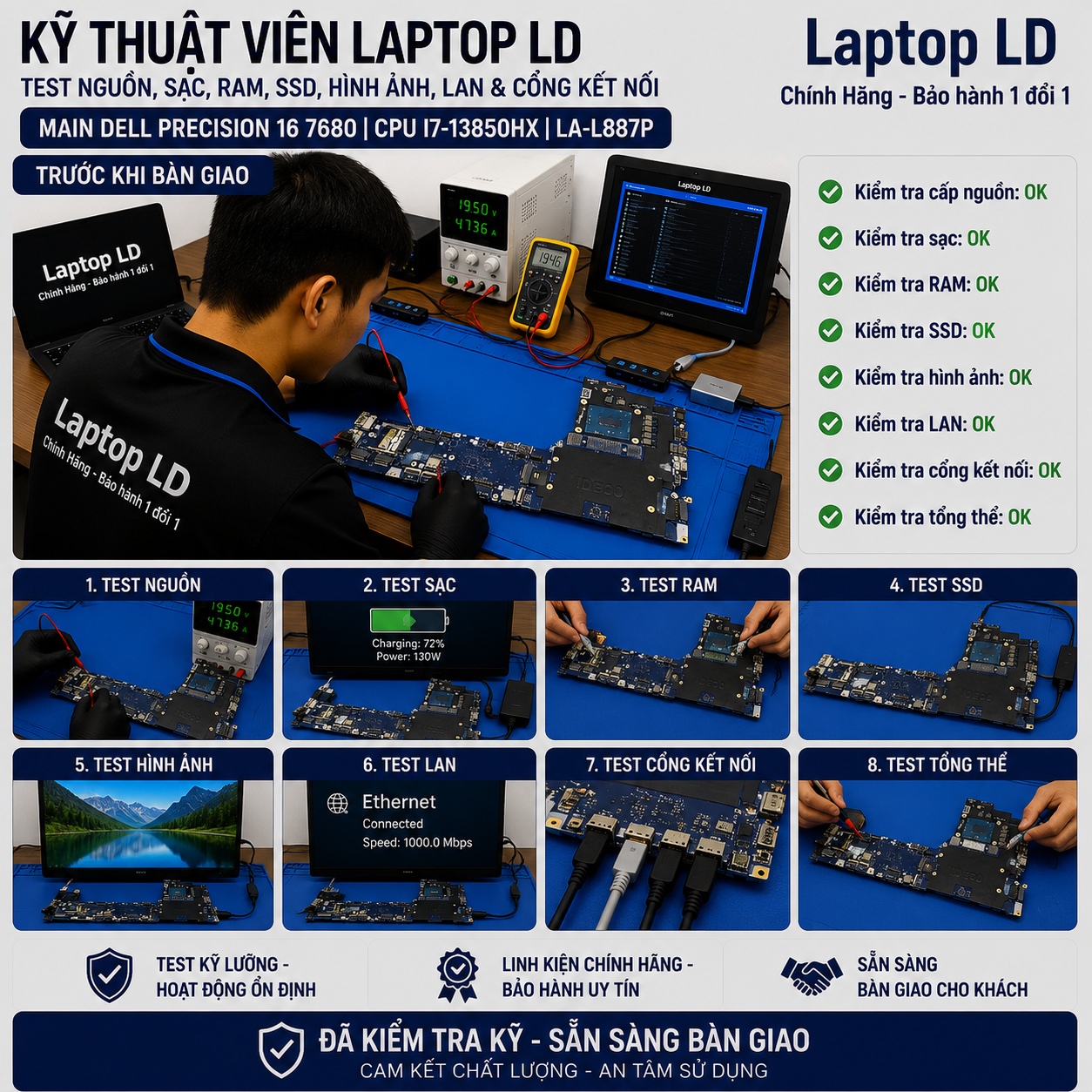

Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy system board được kiểm tra CPU i7-13850HX, RAM CAMM/SO-DIMM, ba SSD, GPU module, màn hình, Thunderbolt, USB-C, HDMI, LAN, SD, Wi-Fi, pin, adapter và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, mã LED, RAM, SSD, GPU, hình ảnh, Thunderbolt, nhiệt độ, lịch sử vào nước và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng
Test adapter, pin, CAMM/SO-DIMM, từng SSD, BIOS/ME/DMI, GPU module, màn hình, LAN và từng cổng.
-
Đối chiếu đúng main
Xác minh Precision 7680, i7-13850HX, LA-L887P, Dell DP/N, Service Tag, chassis và loại RAM.
-
Báo phương án rõ ràng
Thông báo phần hỏng thuộc main, GPU card, RAM interface hay bo phụ; báo công lắp, thời gian và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo GPU/CAMM đúng quy trình, lắp main, cập nhật BIOS/DMI và chạy test CPU, RAM, SSD, GPU, cổng, pin và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng adapter đúng công suất cùng vệ sinh tản nhiệt định kỳ.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ system board LA-L887P đã thay theo điều kiện ghi trên phiếu. Xem chính sách bảo hành Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Dell Precision 7680 nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
GPU module, RAM CAMM, SSD, màn hình và bo phụ là linh kiện riêng; phạm vi bảo hành được ghi rõ trên phiếu. Không áp dụng cho vào nước, rơi vỡ hoặc nguồn sai chuẩn.
Xem chính sách bảo hành
Khách gửi máy từ xa nên xem trước chính sách bảo hành Trung Tâm Laptop LD để nắm điều kiện đổi và hỗ trợ.

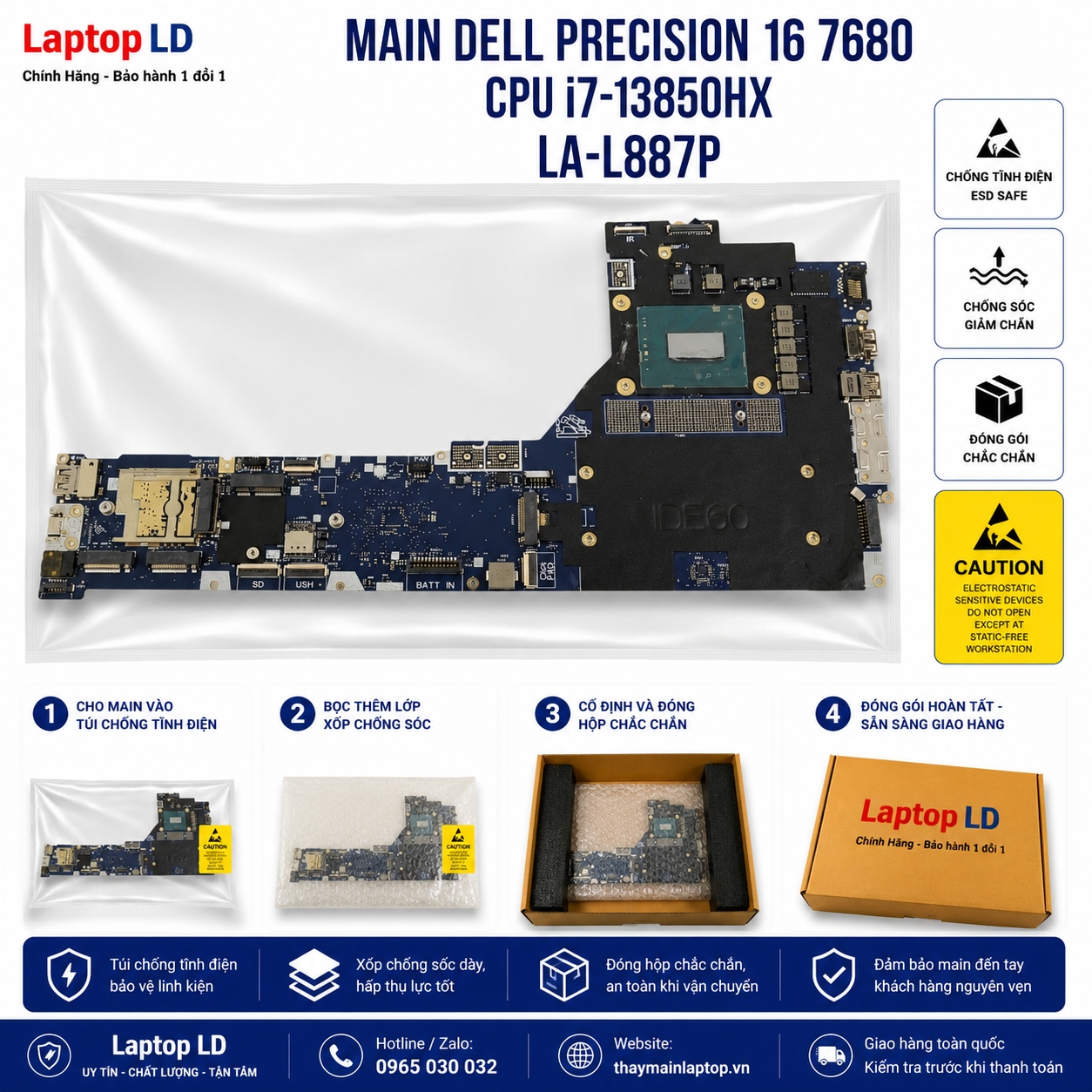

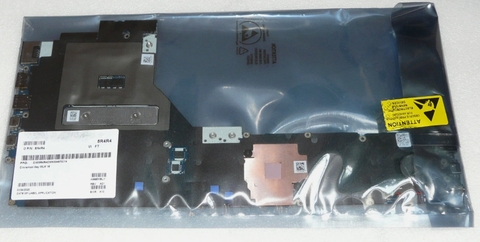

Ảnh đóng gói bo mạch gửi tỉnh
Main LA-L887P có CPU hàn, connector CAMM, nhiều khe SSD và đầu nối GPU chính xác cao nên cần nắp bảo vệ connector, túi chống tĩnh điện, tấm chống cong, đệm cổng và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main Dell Precision 7680 i7-13850HX dùng mã nào?
Mã PCB là IDE60 LA-L887P REV:1.0. Dell DP/N thường gặp gồm P0RWW/0P0RWW và XRC2C/0XRC2C; phải kiểm Service Tag và tem main thực tế.
CPU i7-13850HX có bao nhiêu nhân và luồng?
CPU có 20 nhân gồm 8 P-core và 12 E-core, 28 luồng, Turbo tối đa 5.30GHz, 30MB cache và công suất cơ bản 55W.
Mua main LA-L887P có kèm card NVIDIA không?
Không. Card NVIDIA RTX trên Precision 7680 là module rời riêng; các main P0RWW/XRC2C được bán không kèm GPU card.
Precision 7680 hỗ trợ những GPU nào?
Máy hỗ trợ RTX A1000 6GB, RTX 1000 Ada 6GB, RTX 2000 Ada 8GB, RTX 3500 Ada 12GB, RTX 4000 Ada 12GB và RTX 5000 Ada 16GB tùy cấu hình.
RAM CAMM khác SO-DIMM thế nào?
CAMM là một module nén lắp trực tiếp lên giao tiếp CAMM, hỗ trợ đến 128GB. SO-DIMM cần bo interface tùy chọn và hỗ trợ tối đa 64GB trên Precision 7680.
Máy có mấy khe SSD?
Dell liệt kê ba vị trí M.2 SSD, hỗ trợ SSD M.2 2230 hoặc 2280 PCIe NVMe Gen4 tùy vị trí và phụ kiện giữ ổ.
Máy có sạc được qua Thunderbolt 4 không?
Precision 7680 hỗ trợ USB Power Delivery; công suất vào và hiệu năng phụ thuộc chế độ nguồn. Adapter đầu tròn 180W hoặc 240W vẫn là nguồn chính để đạt hiệu năng tối ưu.
HDMI của máy là 2.0 hay 2.1?
Cấu hình dùng đồ họa tích hợp có HDMI 2.0a; cấu hình có GPU rời sử dụng HDMI 2.1 theo tài liệu Dell.
Pin và sạc chuẩn là loại nào?
Máy dùng pin 6 cell 83Wh hoặc 93Wh và adapter Dell 180W hoặc 240W đầu tròn 7,4mm.
Bảo hành và giao hàng thế nào?
Main thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
