Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Dell Latitude 7310 / 7410
- Mã main
- Compal FDX40 / LA-J261P
- CPU
- Intel Core i7-10610U vPro
- GPU / VGA
- Intel UHD Graphics tích hợp
- RAM
- DDR4-2666 / onboard · 4GB / 8GB / 16GB / 32GB
- Lưu trữ
- 1 khe M.2 PCIe Gen3 x4 NVMe
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

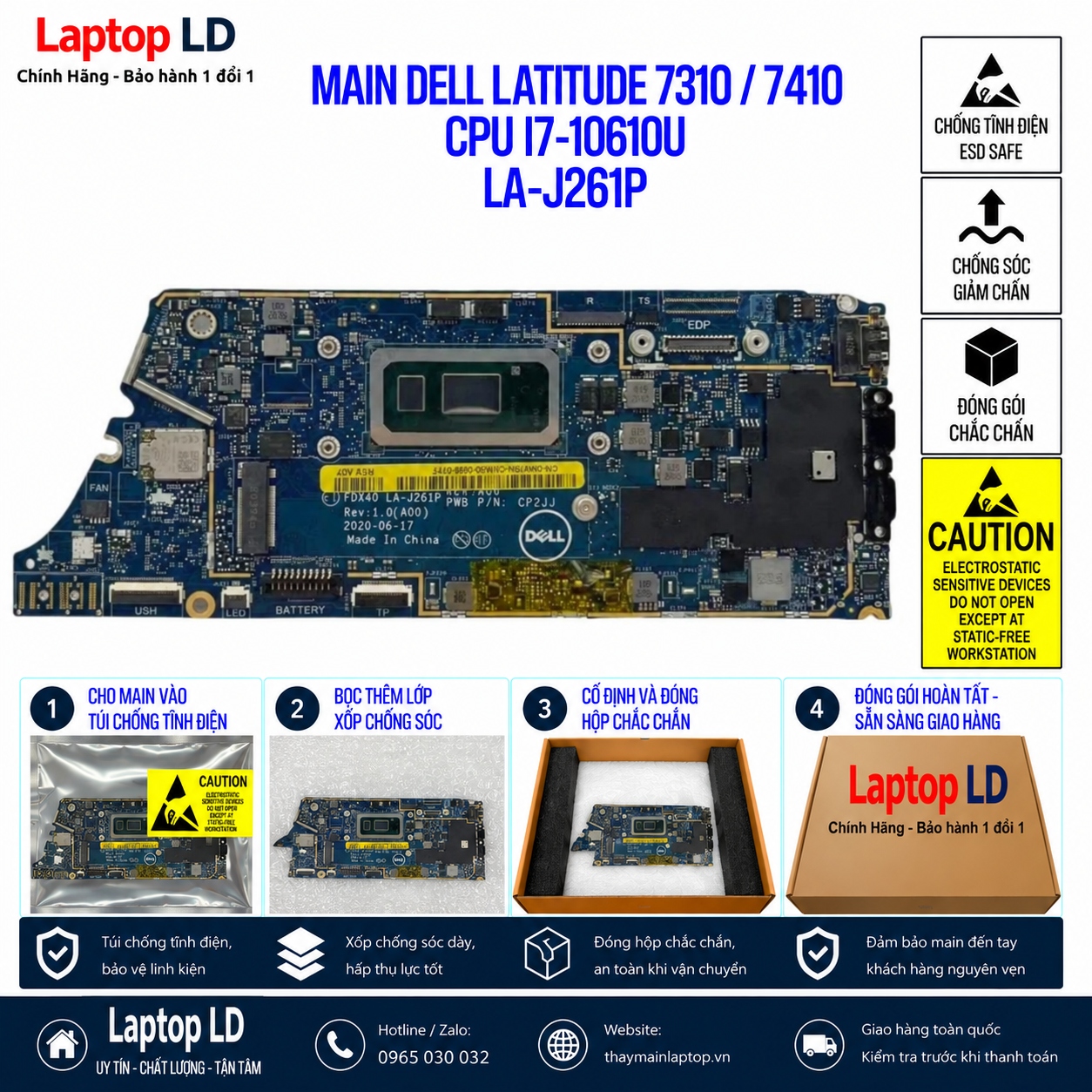

Main Dell Latitude 7310 / 7410 i7-10610U LA-J261P

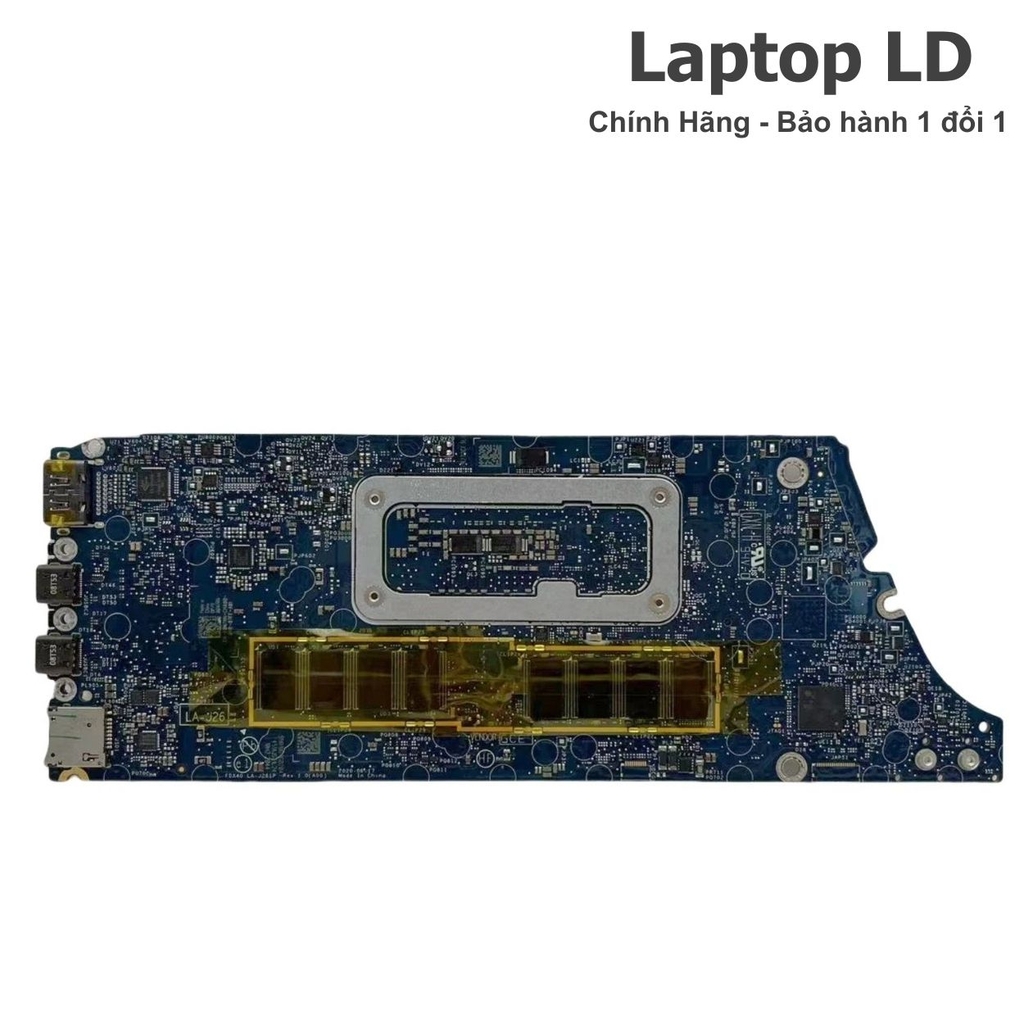

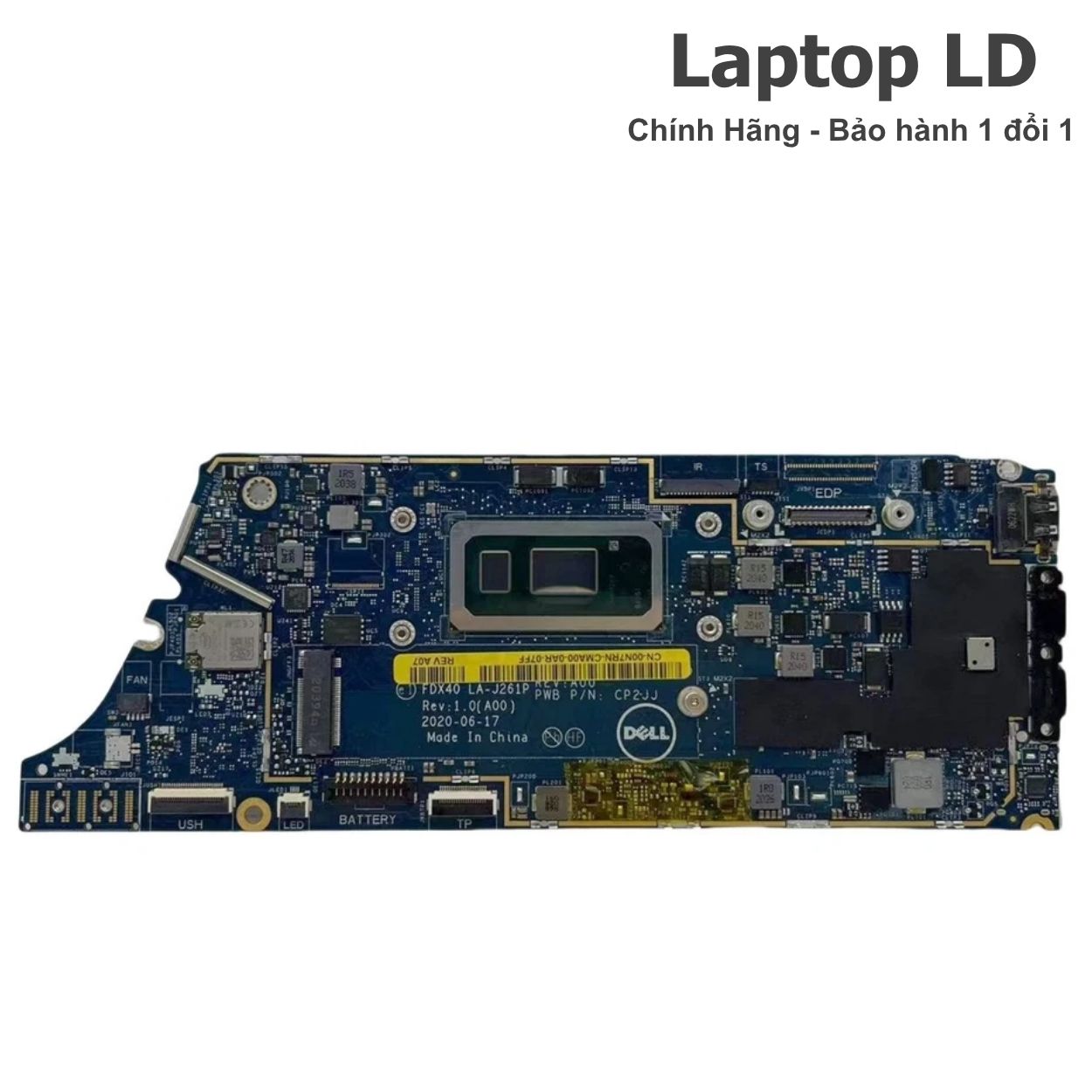

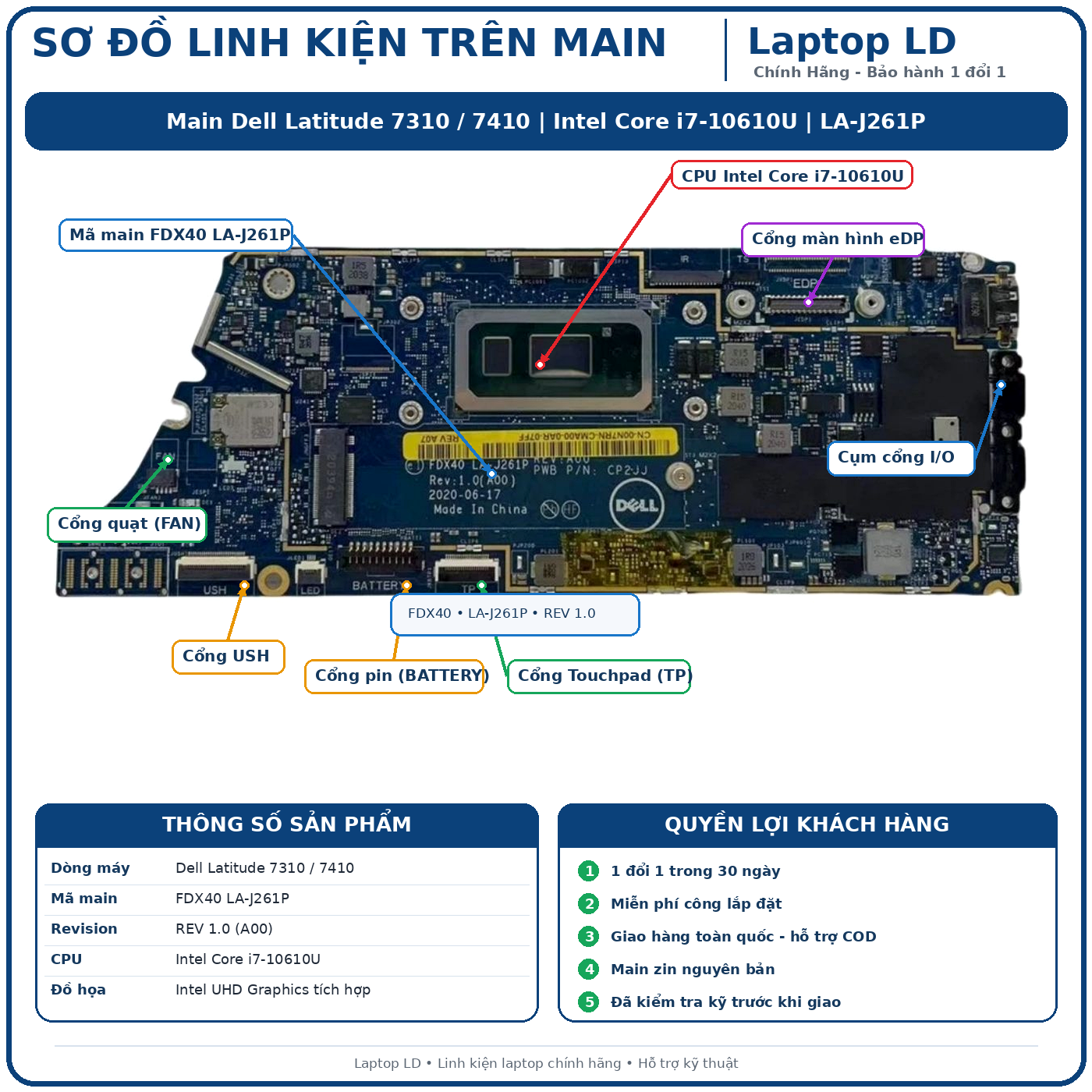

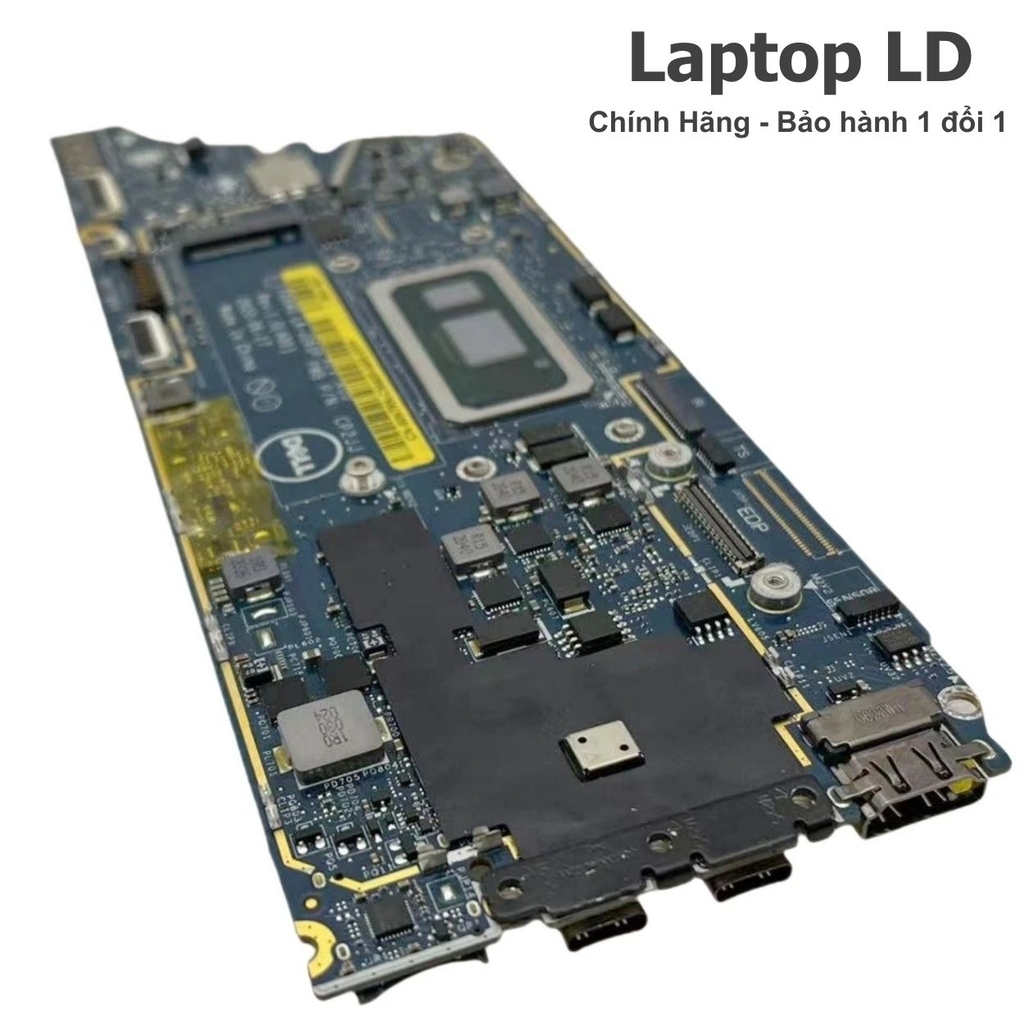

Mainboard Compal FDX40 LA-J261P dùng chung cho Dell Latitude 7310 và 7410, gồm cả một số cấu hình laptop/2-in-1. Bản trong bài khóa Core i7-10610U vPro và Intel UHD Graphics; RAM DDR4-2666 được hàn trên system board nên phải chọn đúng dung lượng 4/8/16/32GB ngay từ main.
Hỗ trợ trước khi mua: Laptop LD đối chiếu LA-J261P, revision PCB, CPU i7-10610U, dung lượng RAM onboard, Dell DP/N và bố trí đầu nối thực tế trước khi giao. Không chọn main chỉ theo CPU vì RAM và BOM được tích hợp theo từng system board.

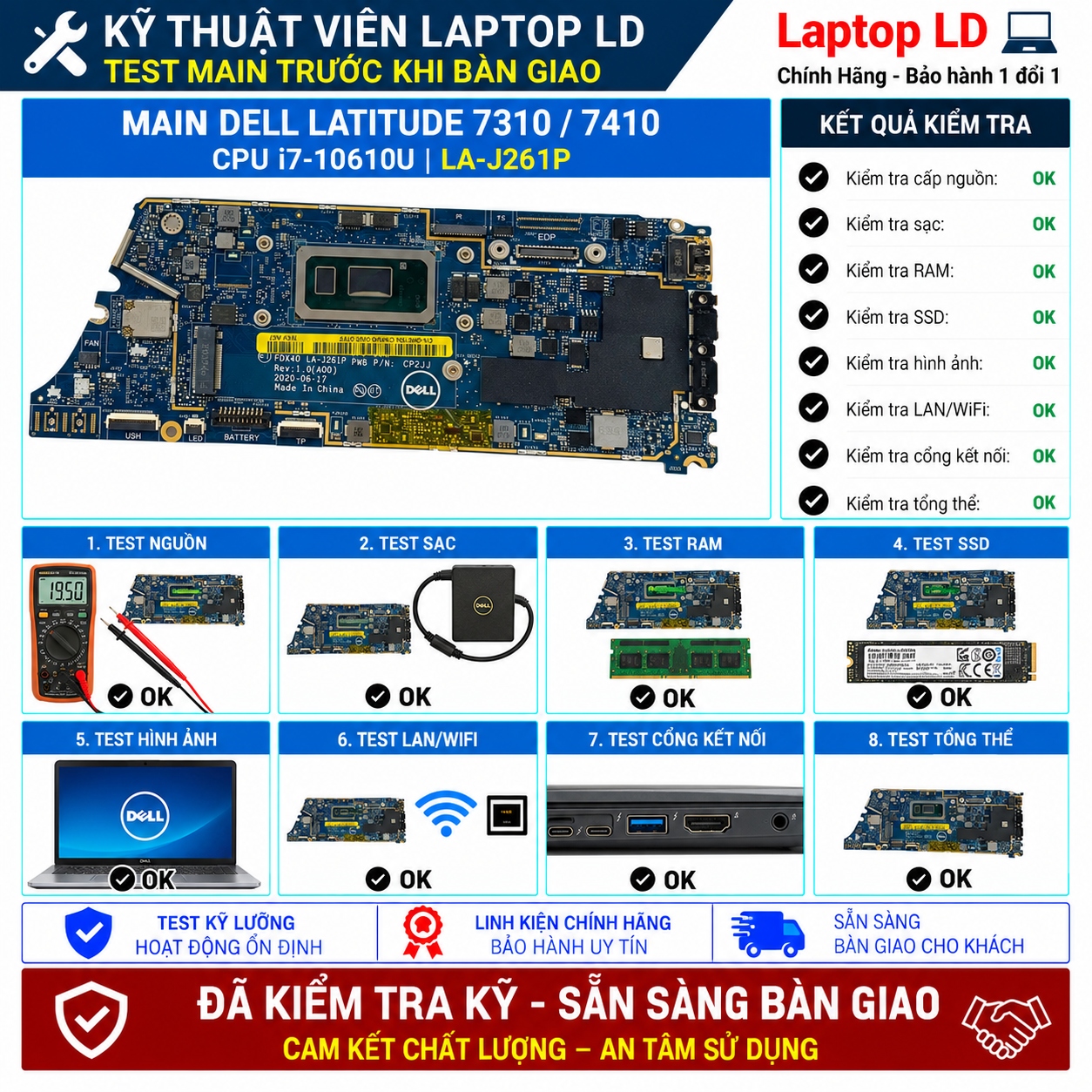

Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.

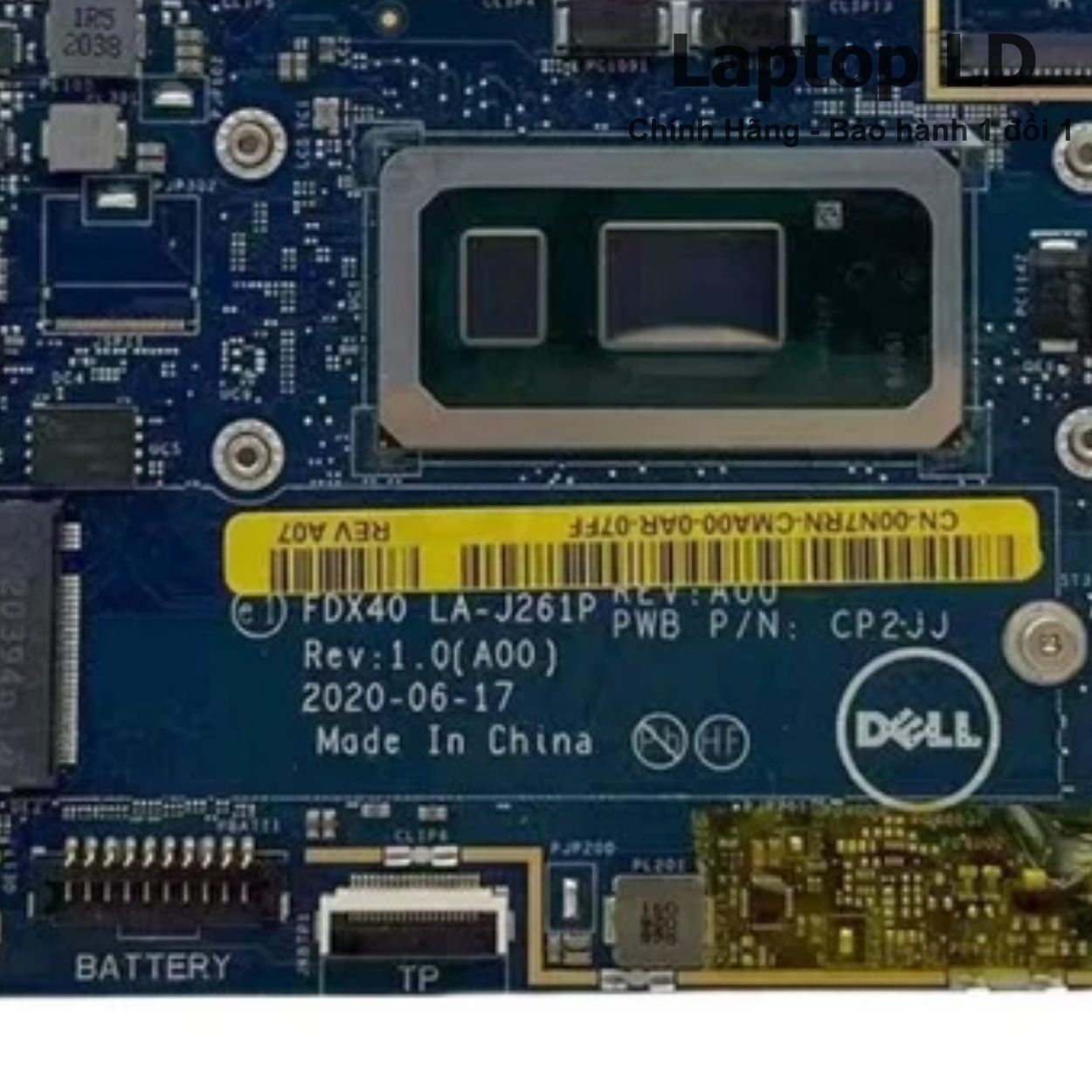

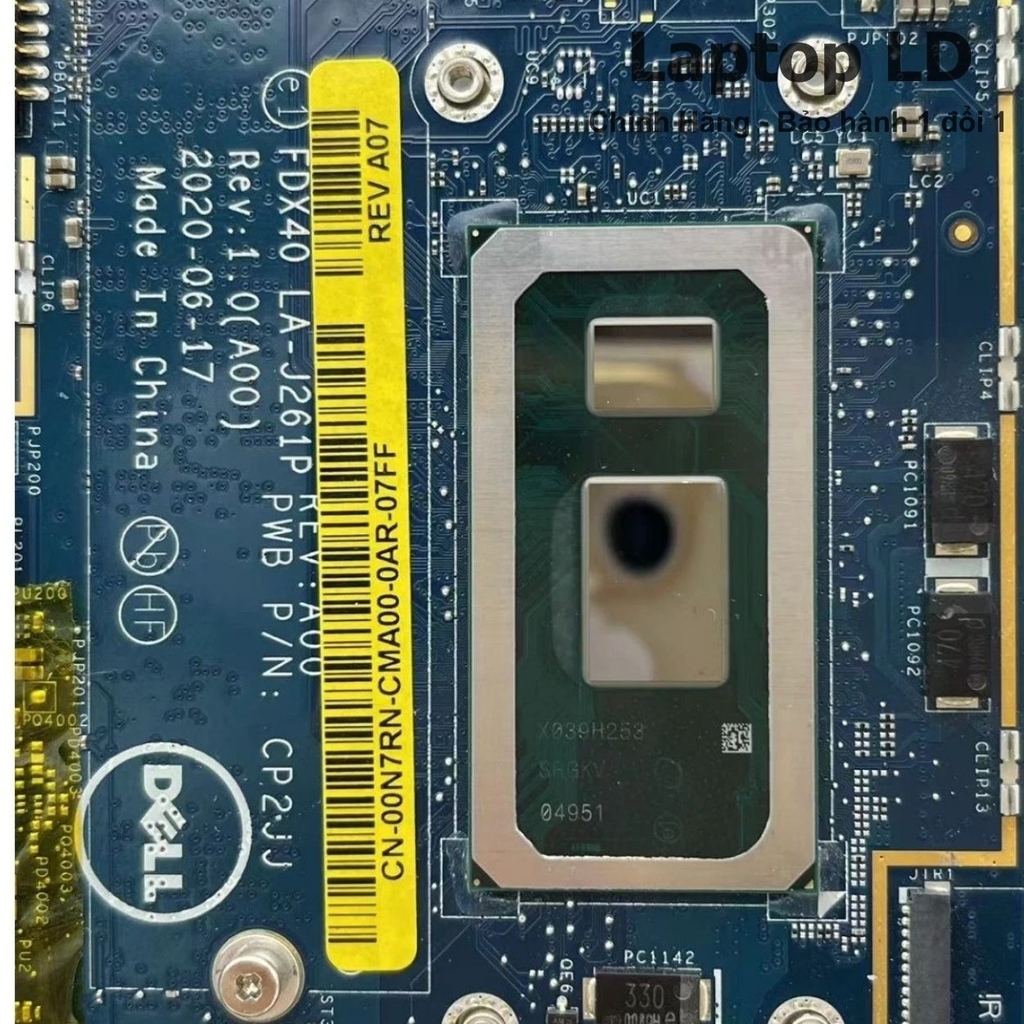

Điểm riêng của đúng phiên bản này: Compal FDX40 LA-J261P được tài liệu schematic/boardview xác nhận cho cả Latitude 7310 và 7410. Với i7-10610U, Dell có nhiều RAM onboard/BOM; ví dụ 0N7RN được xác minh là bản 16GB, còn 0201F7/201F7 là bản 32GB.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Dell Latitude 7310 / 7410
- Mã main / PCB
- Compal FDX40 / LA-J261P
- CPU / SoC
- Intel Core i7-10610U vPro · 4 nhân 8 luồng · 1.80GHz, Turbo tối đa 4.90GHz
- RAM / bộ nhớ
- DDR4-2666 dual-channel onboard · 4GB / 8GB / 16GB / 32GB theo từng system board · không có khe SO-DIMM
- GPU / VGA
- Intel UHD Graphics tích hợp · dùng bộ nhớ hệ thống
- SSD / lưu trữ
- 1 khe M.2 PCIe Gen3 x4 NVMe · hỗ trợ M.2 2230 hoặc 2280; Dell công bố tối đa 1TB với Class 40 2280
- Cổng ngoài

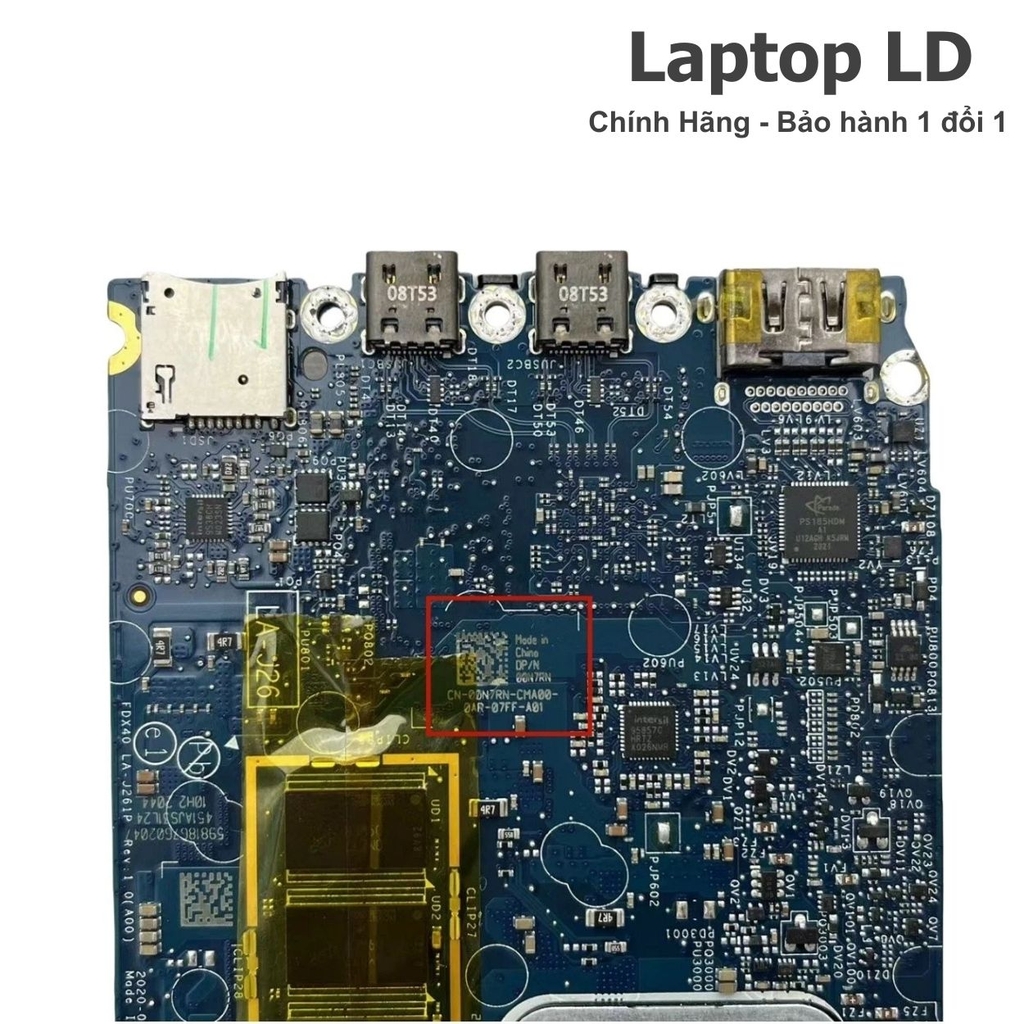

- 2× USB 3.2 Gen 1 Type-A, một cổng có PowerShare; 2× USB 3.2 Gen 2 Type-C hỗ trợ Power Delivery, DisplayPort Alt Mode và Thunderbolt 3; HDMI 2.0; microSD; audio combo 3.5mm
- Không dây
- WLAN hàn trên system board; bản vPro dùng Intel Wi-Fi 6 AX201 2×2 802.11ax + Bluetooth 5.1; Dell cũng có Intel Wireless-AC 9560 trên cấu hình non-vPro
Thông số kỹ thuật bổ sung
| Board revision | Compal FDX40 / LA-J261P. Tài liệu schematic ghi Rev 0.3 (X02); các tài liệu BIOS/board repair cũng ghi production board Rev 1.0 (A00). Cần đọc đúng revision in trên PCB trước khi đo mạch hoặc nạp BIOS. |
|---|---|
| OEM part / FRU / SPS / DP/N | Ví dụ đã xác minh cho i7-10610U: Dell DP/N 0N7RN / 00N7RN là bản 16GB onboard; YKPPF cũng được ghi nhận cho i7-10610U 16GB ở một BOM khác; 0201F7 / 201F7 là bản 32GB. Ưu tiên Service Tag và DP/N trên main cũ để chốt đúng RAM/BOM. |
| Kết nối / I/O đặc trưng | DDR4-2666 onboard; 1 khe M.2 NVMe 2230/2280 PCIe Gen3 x4; WLAN tích hợp; 2 USB-C Gen2 Thunderbolt 3/PD/DP; 2 USB-A; HDMI 2.0; microSD; audio combo. |
| BIOS / firmware | Dùng BIOS đúng Latitude 7310/7410 và đúng FDX40 LA-J261P/revision. Dữ liệu repair ghi SPI BIOS 32MB; trước khi nạp cần sao lưu file gốc, Service Tag/asset data và đối chiếu đúng revision. |
| Tản nhiệt / adapter | Dell công bố adapter USB-C 65W hoặc 90W cho Latitude 7310/7410. theo phiên bản máy có pin 39Wh, 52Wh hoặc 68Wh; sau thay main cần kiểm tra sạc USB-C, quạt và nhiệt độ CPU. |
| Ghi chú cấu hình | Core i7-10610U, Intel UHD, RAM DDR4 onboard và WLAN đều thuộc system board. SSD M.2 là linh kiện rời. Khi mua main phải chọn đúng dung lượng RAM onboard và Dell DP/N; không thể nâng RAM bằng SO-DIMM sau khi lắp. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| i7-10610U · RAM 16GB onboard | Core i7-10610U vPro · Intel UHD Graphics | 16GB DDR4-2666 onboard · ví dụ Dell DP/N 0N7RN / 00N7RN; YKPPF ở BOM khác | FDX40 LA-J261P · dùng cho 7310/7410 nhưng phải đối chiếu DP/N, revision và chassis thực tế |
| i7-10610U · RAM 32GB onboard | Core i7-10610U vPro · Intel UHD Graphics | 32GB DDR4-2666 onboard · Dell DP/N 0201F7 / 201F7 được ghi nhận | Không thay bằng bản 16GB nếu khách cần giữ 32GB vì RAM hàn trên main |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Mất nguồn hoặc không nhận sạc USB-C | Adapter USB-C 65/90W, cáp USB-C, cổng Type-C, mạch Power Delivery, pin, nguồn chờ hoặc chạm chập trên main. | Thử adapter/cáp Dell USB-C tốt trên từng cổng, cô lập pin khi cần rồi đo nguồn vào và các rail nguồn chờ trước khi kết luận lỗi main. |
| Có nguồn nhưng không hình, không POST | BIOS, màn/cáp, RAM onboard, nguồn CPU hoặc lỗi phần cứng trên system board. | Kiểm tra POST, xuất hình HDMI/USB-C, BIOS và các rail CPU/RAM; vì RAM hàn nên không thể đổi thanh như máy có SO-DIMM. |
| Báo thiếu RAM, treo hoặc lỗi bộ nhớ | Chip DDR4 onboard, nguồn RAM, đường tín hiệu hoặc bộ điều khiển nhớ trong CPU. | Kiểm tra BIOS nhận đúng dung lượng 8/16/32GB của system board, chạy memory diagnostics và đo nguồn RAM để phân biệt lỗi phần mềm với lỗi main. |
| Không nhận SSD M.2 hoặc lỗi boot | SSD NVMe, socket M.2, nguồn cấp, đường PCIe hoặc thiết lập BIOS. | Thử SSD M.2 2230/2280 NVMe đã biết tốt, kiểm tra nhận diện trong BIOS và nguồn/socket M.2 để tách lỗi SSD khỏi main. |
| Thunderbolt/USB-C không sạc hoặc không xuất hình | Cáp/thiết bị ngoài, cổng USB-C, controller Thunderbolt, mạch Power Delivery hoặc đường DisplayPort. | Dùng cáp và thiết bị đã biết tốt, thử riêng sạc, dữ liệu Thunderbolt/USB và DisplayPort trên cả hai USB-C để khoanh vùng nhánh lỗi. |
| Wi-Fi/Bluetooth mất kết nối hoặc không nhận thiết bị | Driver/BIOS, WLAN tích hợp trên system board, anten hoặc nguồn WLAN. | Kiểm tra đúng driver AX201/9560 theo BOM, anten và BIOS; vì WLAN được tích hợp trên system board nên lỗi phần cứng không xử lý theo cách thay card M.2 WLAN rời. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện trước khi thao tác. Xác nhận đúng Latitude 7310/7410, FDX40 LA-J261P, revision, i7-10610U, dung lượng RAM onboard và Dell DP/N; chuyển SSD M.2 và các module rời phù hợp. Sau lắp kiểm tra BIOS/Service Tag, RAM, SSD, cả hai USB-C Thunderbolt 3/PD/DP, HDMI, Wi-Fi/Bluetooth, sạc và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Dell Latitude 7310 7410 i7-10610U LA-J261P
Main LA-J261P có dùng chung cho Dell Latitude 7310 và 7410 không?
Có. Tài liệu schematic xác nhận Compal FDX40 LA-J261P cho cả Latitude 7310 và 7410. Khi thay thực tế vẫn phải đối chiếu revision, Dell DP/N, dung lượng RAM onboard và bố trí chassis.
RAM của Latitude 7310 / 7410 có nâng cấp rời được không?
Không. Dell xác nhận RAM DDR4-2666 dual-channel được tích hợp trên system board, với các cấu hình 4GB, 8GB, 16GB và 32GB. Vì vậy muốn đổi dung lượng RAM phải chọn đúng main tương ứng.
Latitude 7310 / 7410 i7-10610U hỗ trợ SSD nào?
Dell hỗ trợ M.2 2230 PCIe x4 NVMe Class 35 và M.2 2280 PCIe x4 NVMe Class 40/SED. SSD 2280 Class 40 được công bố dung lượng tới 1TB.
USB-C trên Latitude 7310 / 7410 có Thunderbolt và sạc không?
Có. Dell công bố hai cổng USB-C 3.2 Gen 2 hỗ trợ Power Delivery, DisplayPort over USB-C và Thunderbolt 3; máy dùng adapter USB-C 65W hoặc 90W.
