Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Dell Latitude 5420
- Mã main
- Compal GDF40 / LA-K491P Rev 2.0 (A01)
- CPU
- Intel Core i7-1185G7 · 4 nhân / 8 luồng
- GPU / VGA
- Intel Iris Xe Graphics tích hợp
- RAM
- 2 khe DDR4-3200 SO-DIMM
- Lưu trữ
- 1 khe M.2 2230/2280 PCIe Gen 3 x4 NVMe
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

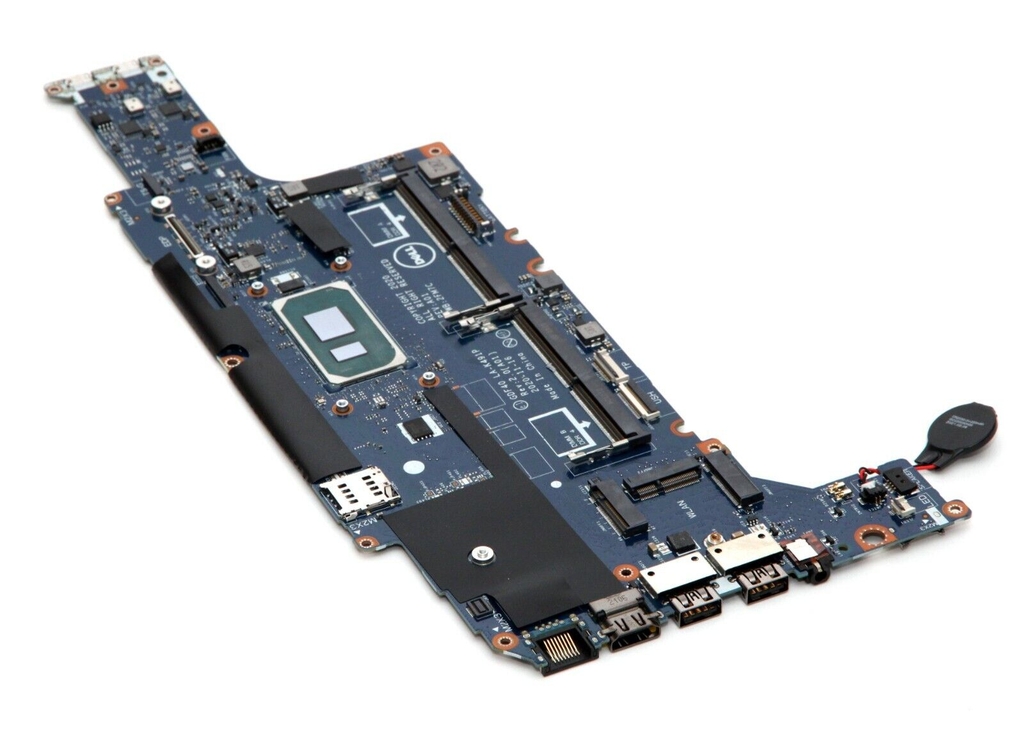

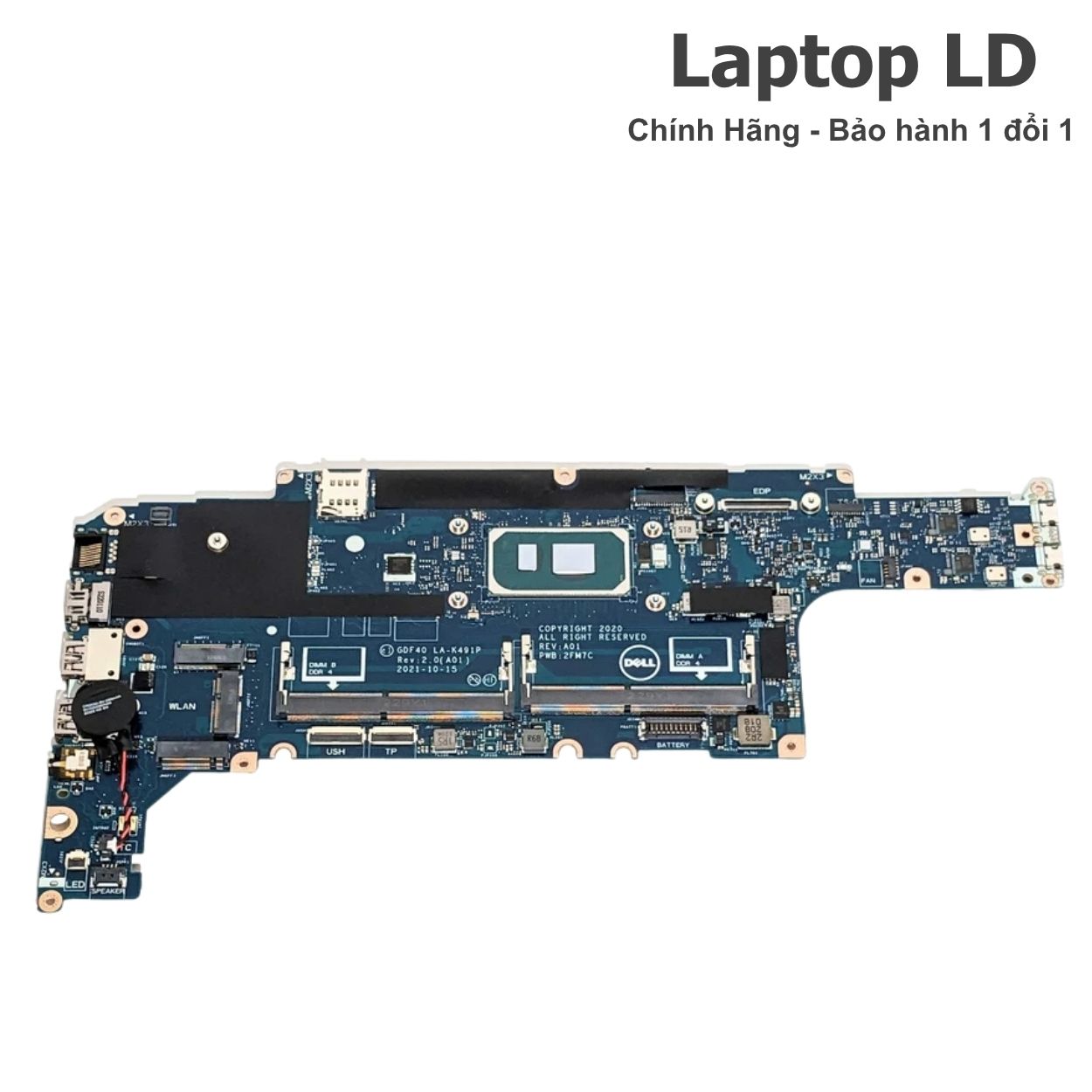

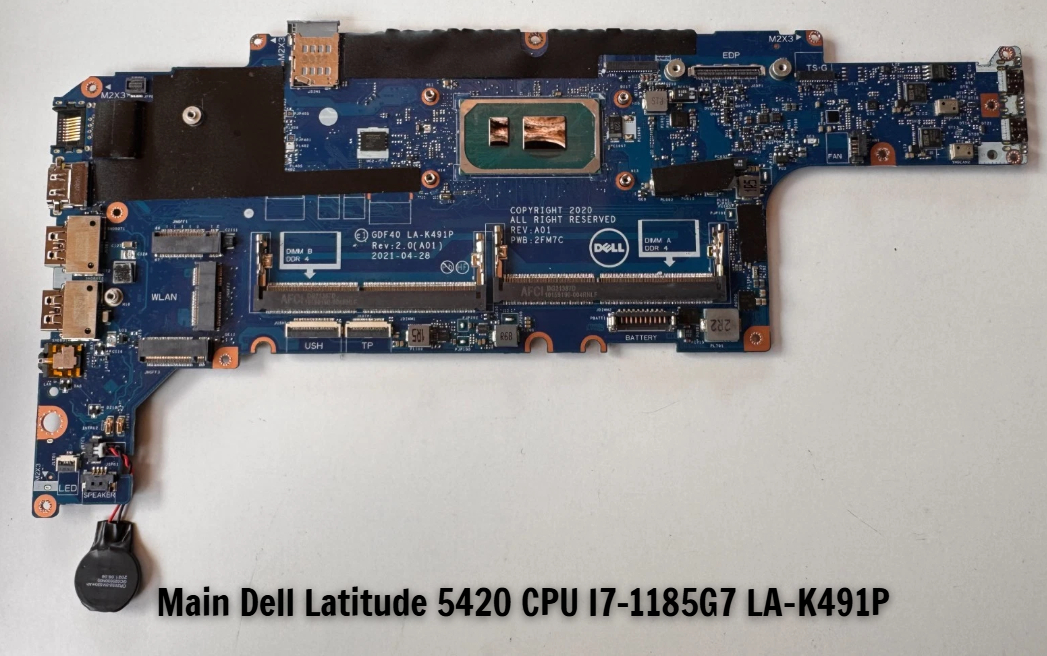

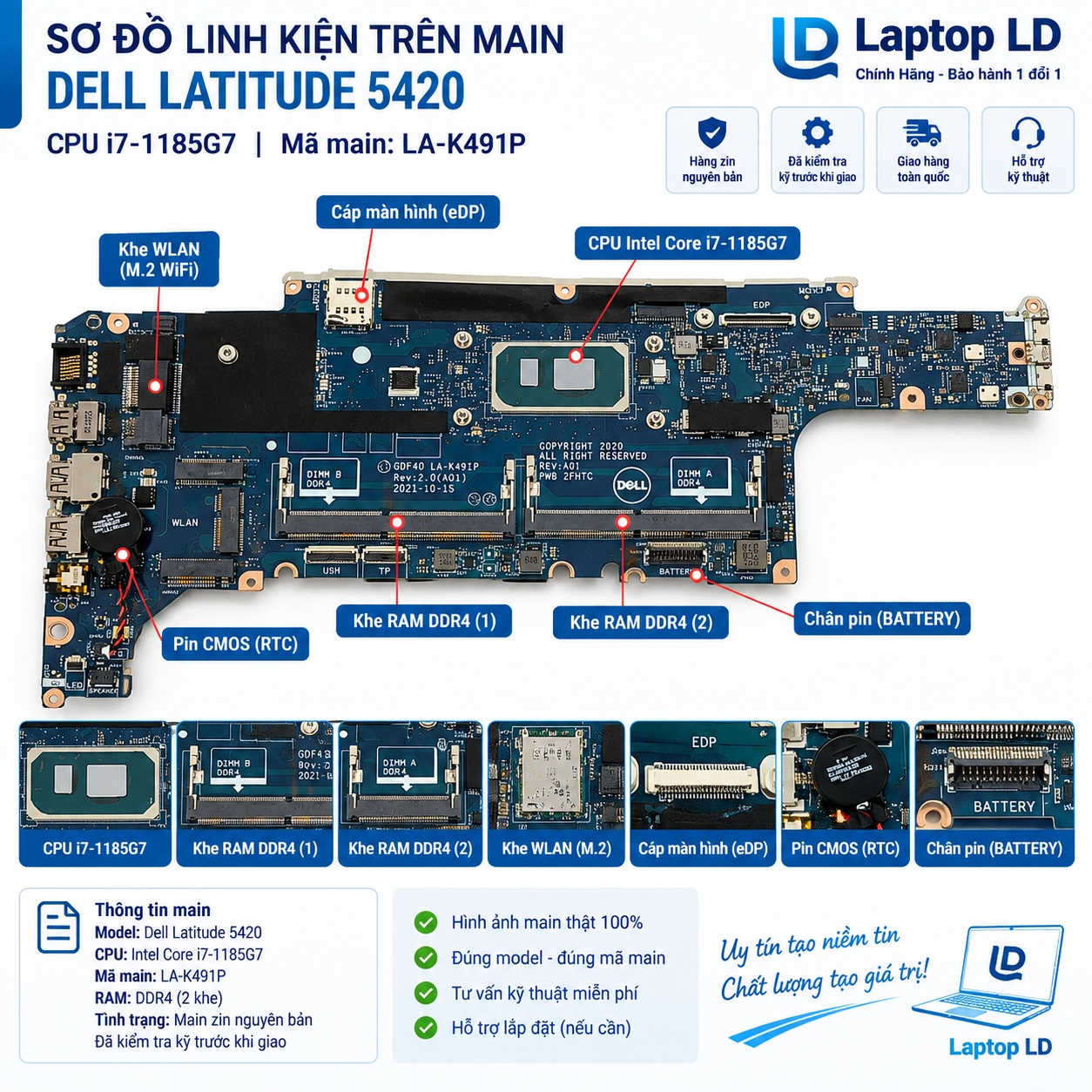

Main Dell Latitude 5420 i7-1185G7 LA-K491P
Mainboard dành cho Dell Latitude 5420 dùng Intel Core i7-1185G7 và Intel Iris Xe Graphics. Nền board được xác minh là Compal GDF40 / LA-K491P; Dell DP/N 3P5X2 / 03P5X2 / CN-03P5X2 được nhà phân phối phụ tùng xác nhận trực tiếp cho bản i7-1185G7.
Hỗ trợ trước khi mua: Bản trong bài là Latitude 5420 i7-1185G7, board GDF40 LA-K491P, Dell DP/N 3P5X2. Laptop LD hỗ trợ đối chiếu DP/N, revision LA-K491P và bố trí cổng từ ảnh main cũ để xác nhận đúng phiên bản trước khi giao.

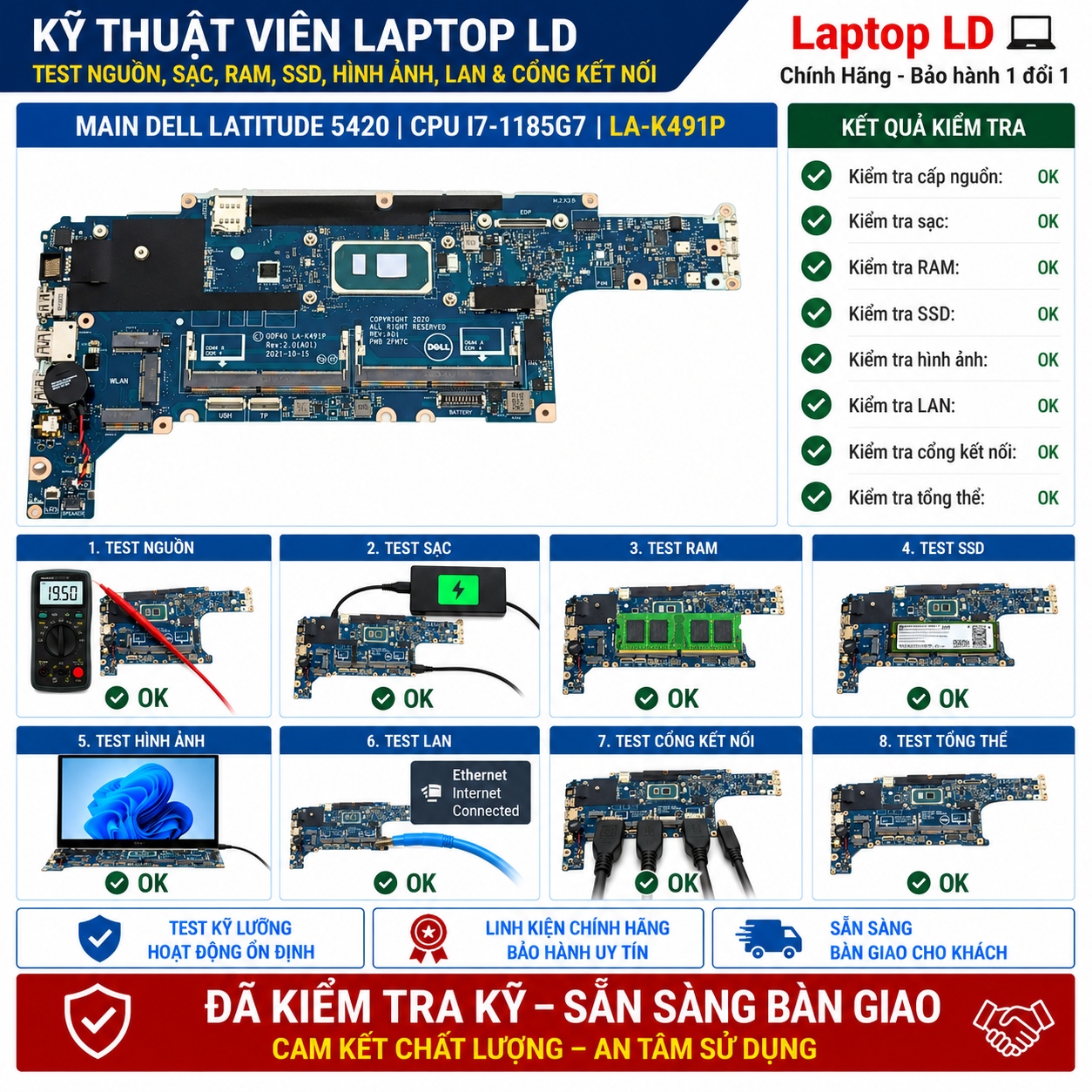

Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Latitude 5420 dùng 2 khe DDR4-3200 SO-DIMM tối đa 64GB, 1 khe SSD M.2 2230/2280 PCIe Gen3 x4, 2 Thunderbolt 4 hỗ trợ USB4/DisplayPort/Power Delivery, HDMI 2.0 và RJ-45 Gigabit.
Ảnh thật • nhận diện • bằng chứng

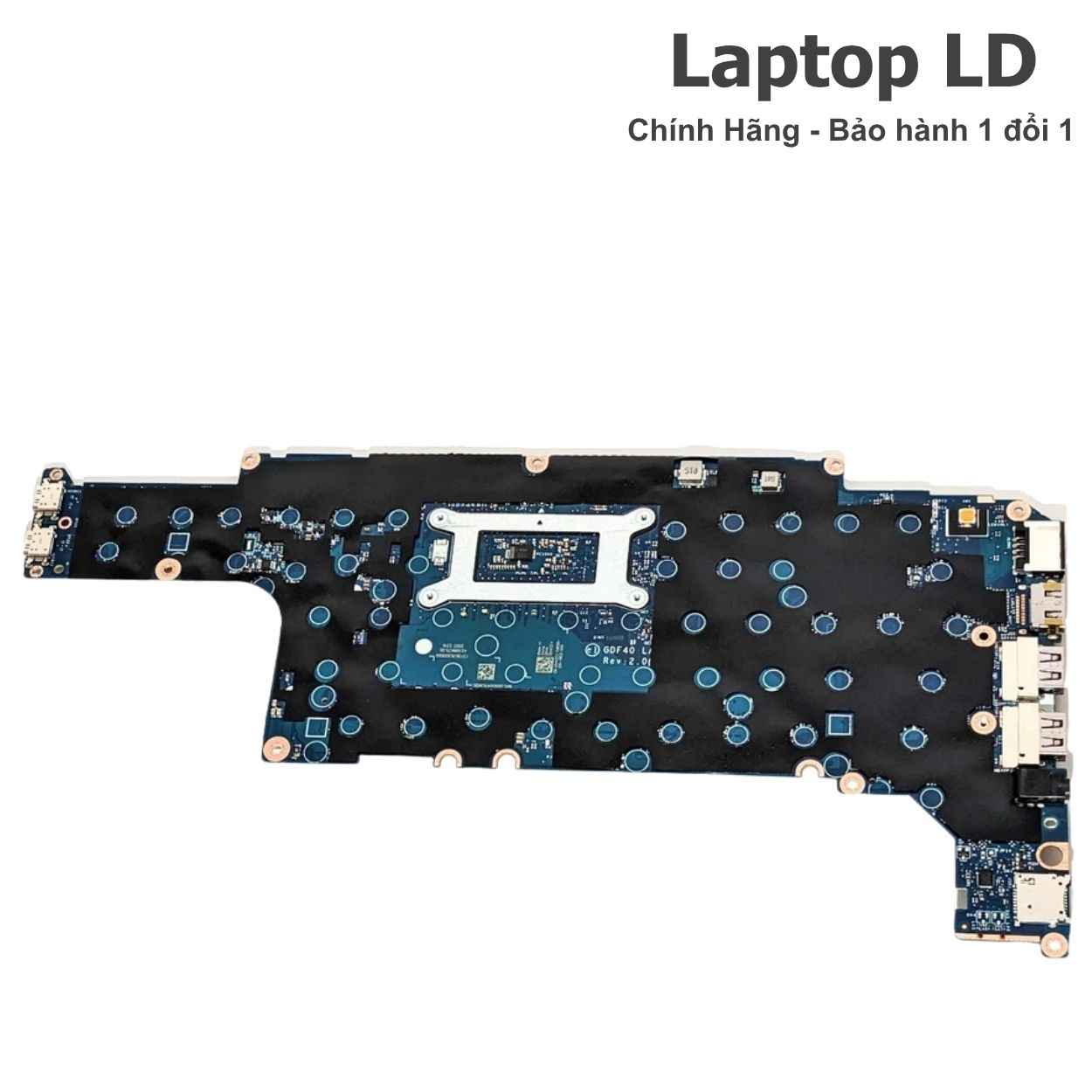

8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Dell Latitude 5420
- Mã main / PCB
- Compal GDF40 / LA-K491P · Dell DP/N 3P5X2 / 03P5X2 / CN-03P5X2
- CPU / SoC

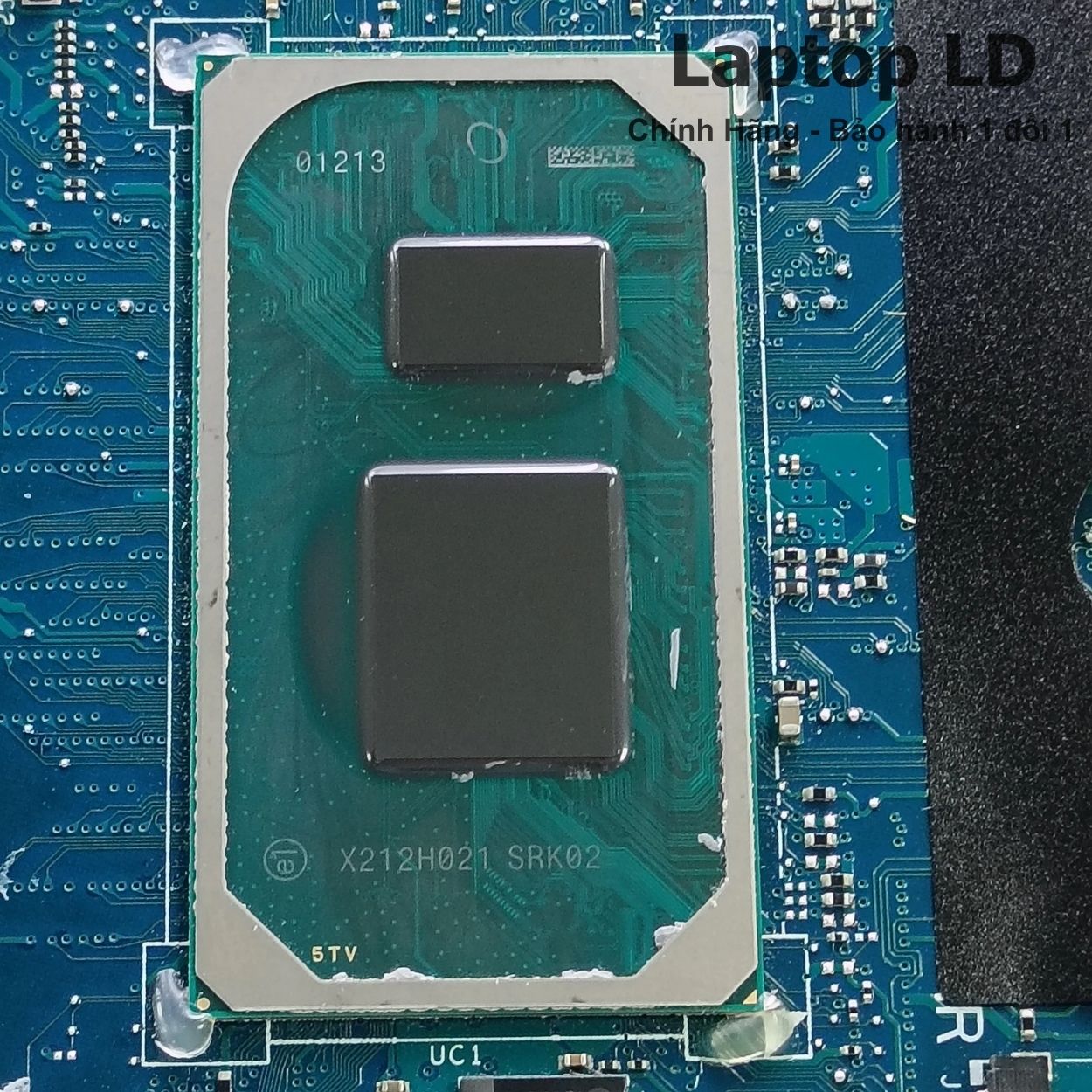

- Intel Core i7-1185G7 · 4 nhân / 8 luồng · 3.0–4.8 GHz · 12 MB cache
- RAM / bộ nhớ
- 2 khe DDR4-3200 SO-DIMM · dual-channel · tối đa 64GB
- GPU / VGA
- Intel Iris Xe Graphics tích hợp

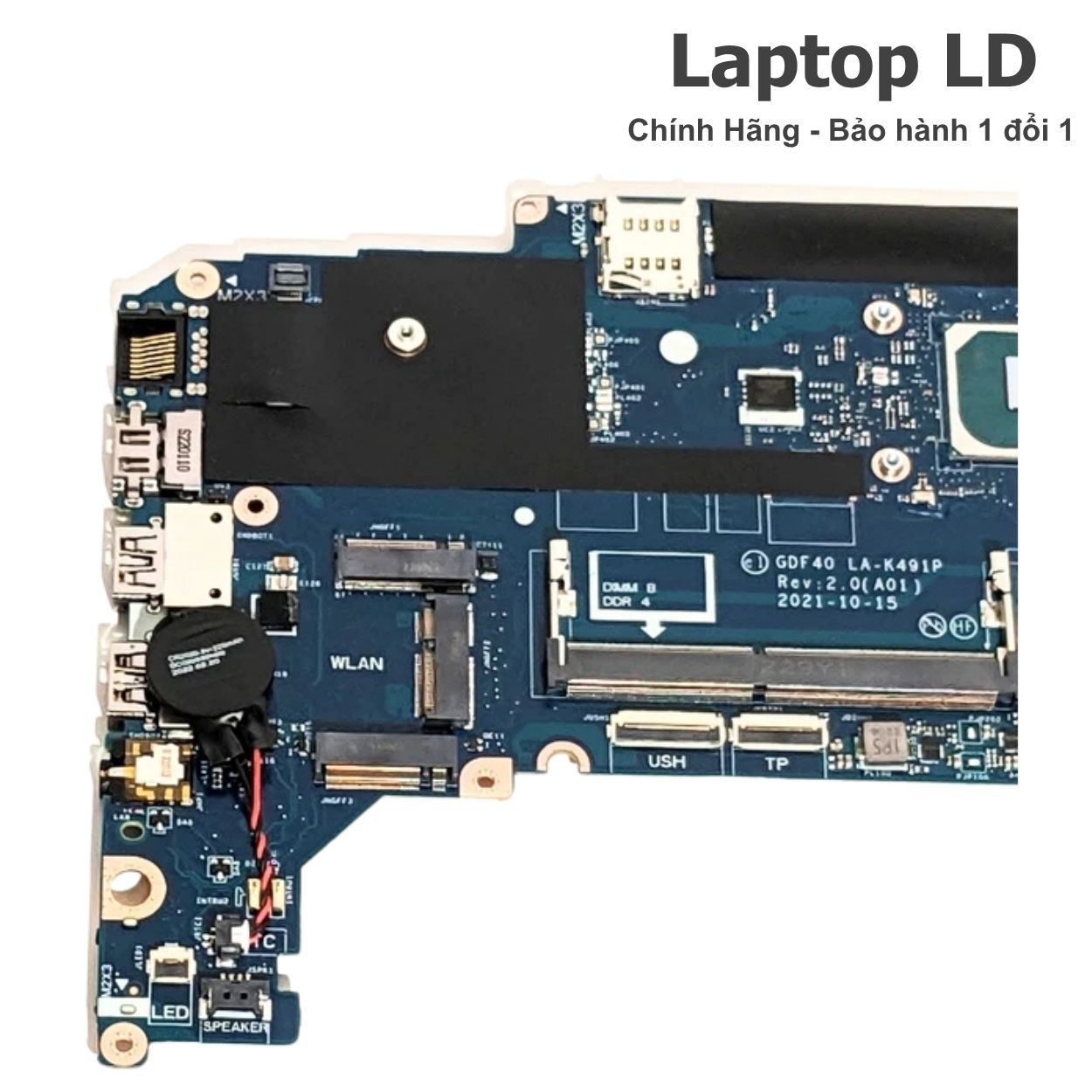

- SSD / lưu trữ
- 1 khe M.2 2230/2280 PCIe Gen 3 x4 NVMe · Dell công bố tối đa 1TB cho M.2 2280
- Cổng ngoài

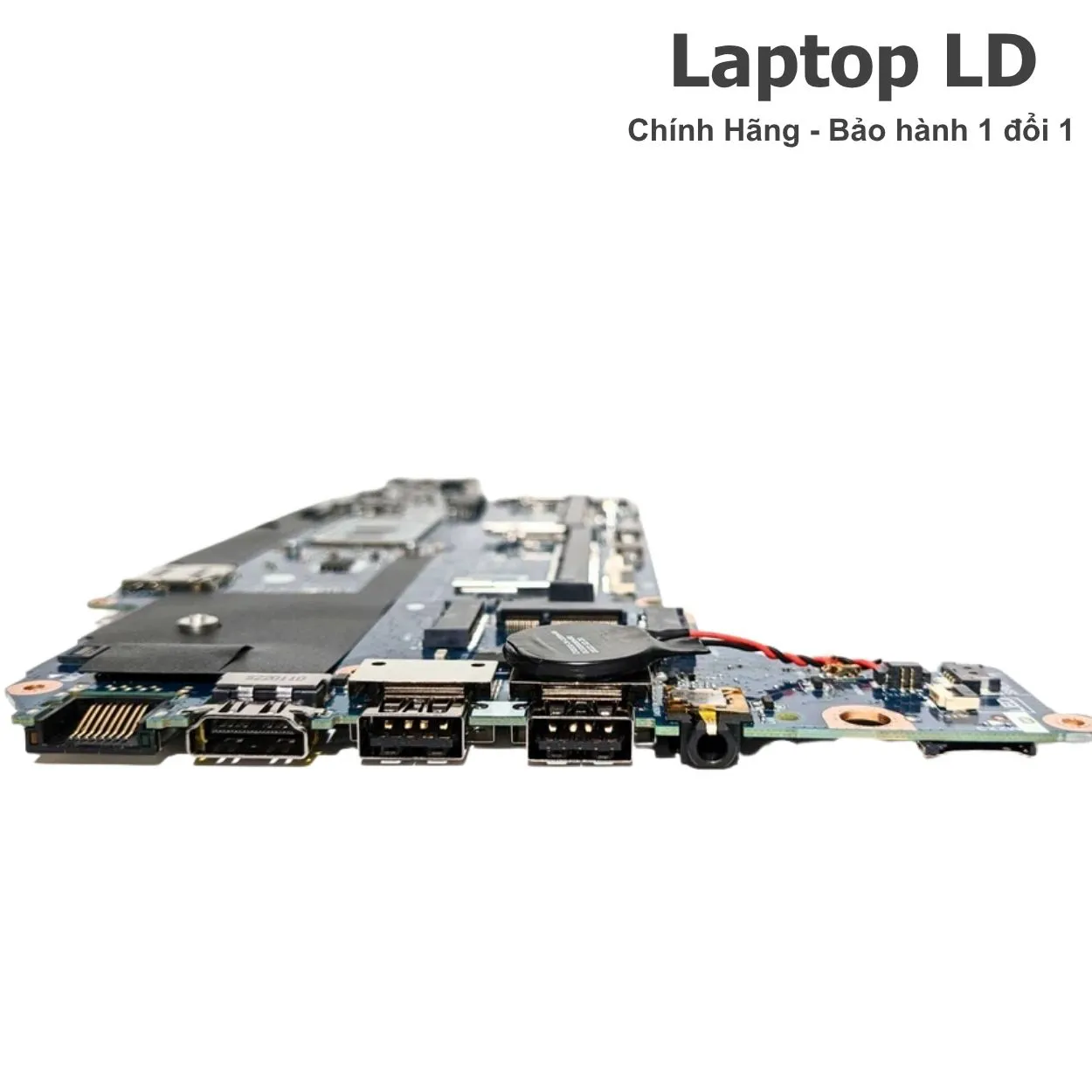

- 2× Thunderbolt 4 USB-C hỗ trợ DisplayPort Alt Mode/USB4/Power Delivery, 1× USB-A 3.2 Gen 1, 1× USB-A 3.2 Gen 1 PowerShare, HDMI 2.0, RJ-45 Gigabit, microSD, jack audio 3.5mm; microSIM/smart card tùy cấu hình
- Không dây
- Intel Wi-Fi 6 AX201, Intel AX210 hoặc MediaTek MT792 tùy cấu hình · Bluetooth 5.1/5.2 · WWAN Intel XMM 7360 tùy máy
Thông số kỹ thuật bổ sung

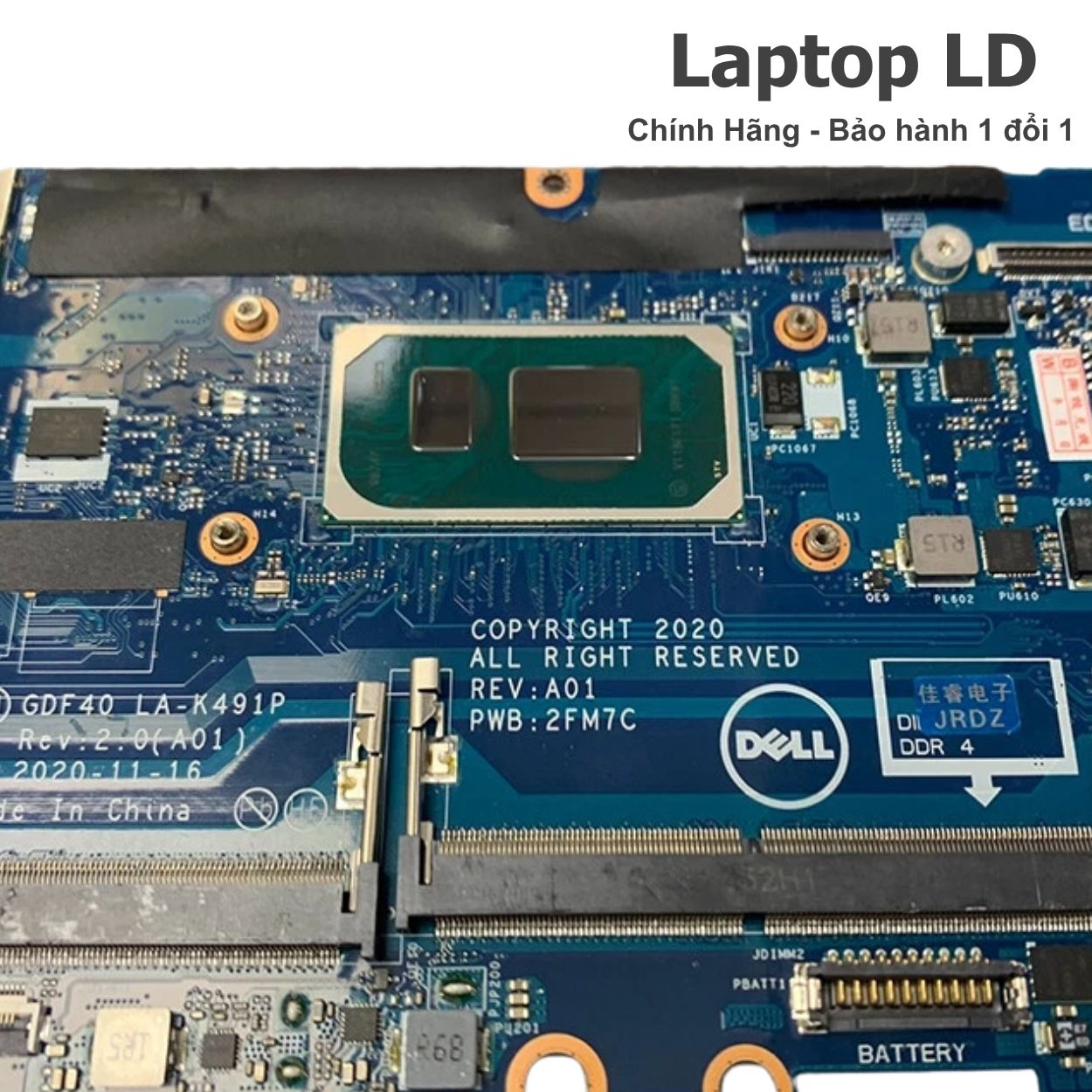

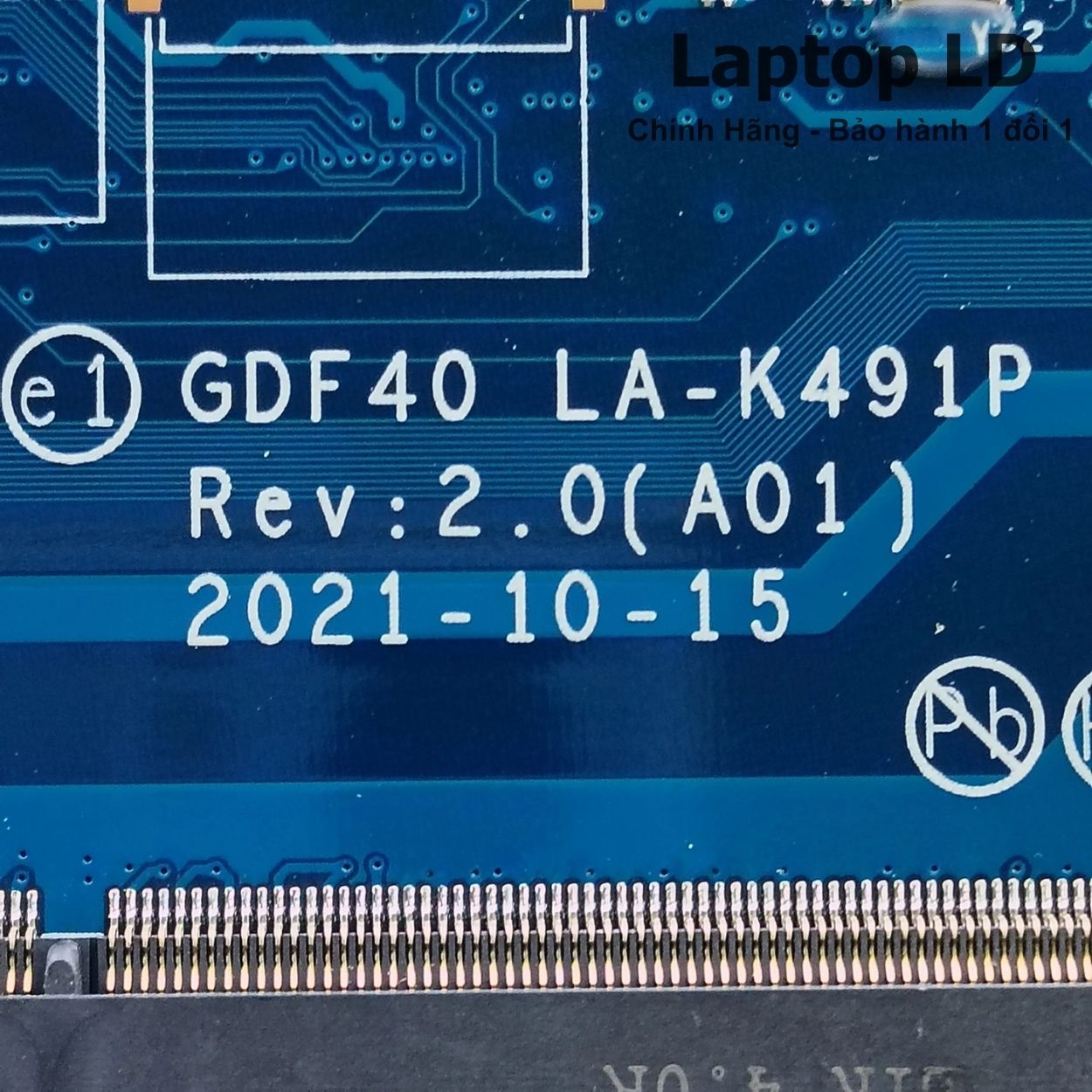

| Board revision | Compal GDF40 / LA-K491P · Rev 2.0 (A01) được xác minh; boardview/sửa chữa còn ghi nhận Rev 0.3 và Rev 3.0 (A02) |
|---|---|
| OEM part / FRU / SPS / DP/N | Dell DP/N 3P5X2 / 03P5X2 / CN-03P5X2 · compatible board P/N 451ANW31L25 · i7-1185G7 |
| Kết nối / I/O đặc trưng | 2× Thunderbolt 4 hỗ trợ USB4, DisplayPort Alt Mode và Power Delivery; 2× USB-A Gen 1; HDMI 2.0; RJ-45; microSD; audio 3.5mm. WWAN/microSIM và smart card là tùy chọn. |
| BIOS / firmware | BIOS/ME dành cho Dell Latitude 5420 nền GDF40 LA-K491P. Tài liệu repair ghi nhận các revision 0.3, 2.0 (A01) và 3.0 (A02); khi nạp BIOS cần dùng đúng revision và ME region theo board thực tế. |
| Tản nhiệt / adapter | Dell công bố adapter USB-C 65W hoặc 90W cho Latitude 5420. Bản i7-1185G7 có công suất nền 17.5W theo Dell; khi thay main cần lắp đúng heatsink/quạt và thay vật liệu tản nhiệt. |
| Ghi chú cấu hình | LA-K491P được dùng cho nhiều CPU Tiger Lake trên Latitude 5420 như i5-1145G7 và i7-1185G7. Vì vậy không chọn main chỉ theo code LA-K491P; cần đối chiếu thêm CPU, Dell DP/N và revision. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Core i7-1185G7 · DP/N 3P5X2 | Intel Core i7-1185G7 · Intel Iris Xe | 2 khe DDR4-3200 SO-DIMM · tối đa 64GB · GDF40 LA-K491P | Dell DP/N 3P5X2 / 03P5X2 / CN-03P5X2 · đúng bản trong bài |
| LA-K491P · CPU khác | Ví dụ Core i5-1145G7 cũng được xác minh trên LA-K491P | Cùng nền GDF40 / LA-K491P nhưng CPU/service part khác | Không thay như cùng bản i7-1185G7 chỉ vì trùng mã board LA-K491P |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc USB-C | Adapter USB-C, cổng Thunderbolt 4, mạch Power Delivery, pin hoặc đường nguồn đầu vào trên main có thể gây lỗi. | Thử adapter Dell USB-C 65W/90W tốt, kiểm tra cả hai cổng Thunderbolt, cô lập pin rồi đo các đường nguồn trước khi kết luận lỗi main. |
| Có nguồn nhưng không POST hoặc không lên hình | BIOS/ME, RAM SO-DIMM, màn hình/cáp màn hình hoặc khối CPU/iGPU có thể gây lỗi. | Thử từng thanh RAM và từng khe, kiểm tra POST/BIOS, xuất hình qua HDMI/Thunderbolt, kiểm tra màn hình/cáp rồi mới khoanh vùng main. |
| Treo, khởi động lại hoặc lỗi bộ nhớ | RAM SO-DIMM, nhiệt độ CPU, SSD hoặc nguồn VRM có thể làm hệ thống mất ổn định. | Chạy memory test và SSD test, thử từng SO-DIMM riêng, theo dõi nhiệt độ và kiểm tra heatsink trước khi đánh giá nguồn trên bo. |
| Thunderbolt 4/USB-C không sạc, không xuất hình hoặc mất dữ liệu | Cáp/adapter, cổng vật lý, firmware Type-C, mạch Power Delivery hoặc đường Thunderbolt/DisplayPort trên main có thể là nguyên nhân. | Đổi cáp, adapter và màn hình/thiết bị đã biết tốt; thử riêng từng cổng Thunderbolt và kiểm tra firmware Type-C trước khi khoanh vùng mạch trên main. |
| BIOS không nhận SSD NVMe hoặc ổ mất kết nối | SSD, socket M.2, nguồn cấp SSD hoặc đường PCIe trên main có thể gây lỗi. | Thử SSD M.2 2230/2280 Gen3 NVMe tốt, kiểm tra socket, xác nhận BIOS nhận thiết bị rồi đo nguồn/tín hiệu nếu lỗi vẫn còn. |
| Mất Wi-Fi/Bluetooth, WWAN hoặc LAN | Card WLAN/WWAN, anten, driver/BIOS, Intel I219 hoặc đường giao tiếp trên main có thể gây lỗi. | Kiểm tra driver/BIOS, WLAN/WWAN và anten, thử LAN/Wi-Fi độc lập trước khi khoanh vùng socket hoặc đường main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter USB-C, cô lập pin và chống tĩnh điện trước khi thao tác. CPU i7-1185G7 hàn trên bo nhưng RAM, SSD và WLAN/WWAN là linh kiện rời; khi chuyển main cần lắp lại đúng SO-DIMM, SSD, WLAN/WWAN, heatsink và kiểm tra kỹ cáp màn hình, bàn phím, touchpad, pin, Thunderbolt, HDMI và RJ-45.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main Dell Latitude 5420 i7-1185G7 LA-K491P
LA-K491P có đúng là main Dell Latitude 5420 i7-1185G7 không?
Có. Board được xác minh là Compal GDF40 LA-K491P; Dell DP/N 3P5X2 / 03P5X2 / CN-03P5X2 được nhà phân phối phụ tùng xác nhận trực tiếp cho Latitude 5420 dùng Core i7-1185G7.
Main Latitude 5420 i7-1185G7 có RAM onboard không?
Không. Dell Latitude 5420 dùng 2 khe DDR4-3200 SO-DIMM, hỗ trợ dual-channel và tối đa 64GB. RAM là linh kiện rời và chỉ đi kèm khi đơn hàng ghi rõ.
Latitude 5420 có mấy khe SSD và có ổ 2.5 SATA không?
Theo tài liệu Setup and Specifications của Dell, máy dùng 1 khe SSD M.2 2230/2280 PCIe Gen3 x4 NVMe. Không nên ghi ổ 2.5 SATA như cấu hình chuẩn nếu không có bằng chứng theo chassis cụ thể.
Khi mua main có kèm RAM, SSD, Wi-Fi, WWAN, tản nhiệt và adapter không?
Mainboard gồm CPU i7-1185G7, Intel Iris Xe và các linh kiện hàn trực tiếp trên bo. RAM SO-DIMM, SSD, WLAN/WWAN, heatsink, pin, adapter và cáp rời chỉ đi kèm khi được ghi rõ trong mô tả hoặc đơn hàng.
