Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Dell Latitude 5320 / Latitude 5320 2-in-1
- Mã main
- 19817-1 · A00
- CPU
- Intel Core i5-1145G7
- GPU / VGA
- Intel Iris Xe Graphics tích hợp
- RAM
- 16GB DDR4-3200 onboard
- Lưu trữ
- 1 vị trí SSD M.2 PCIe x4 NVMe
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

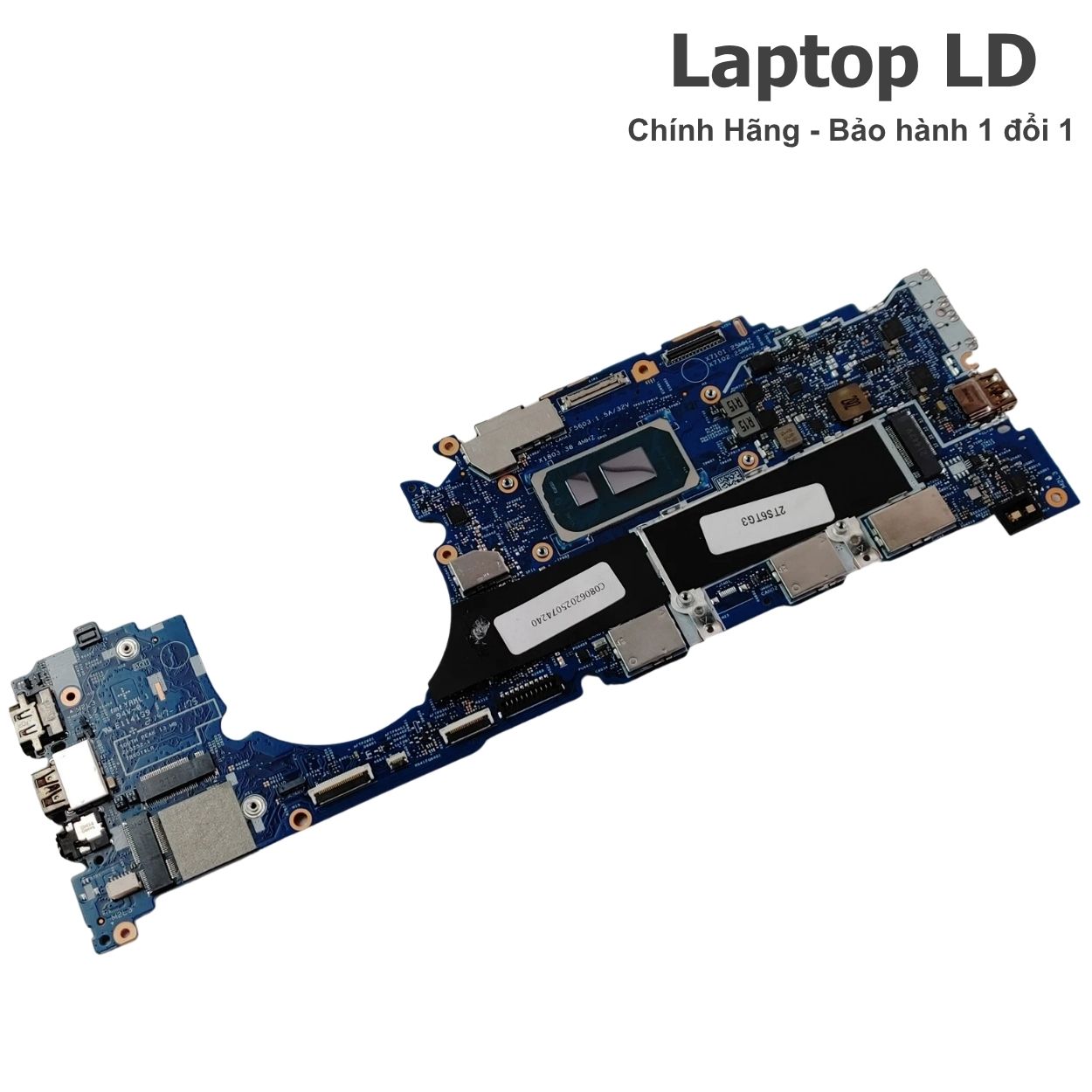

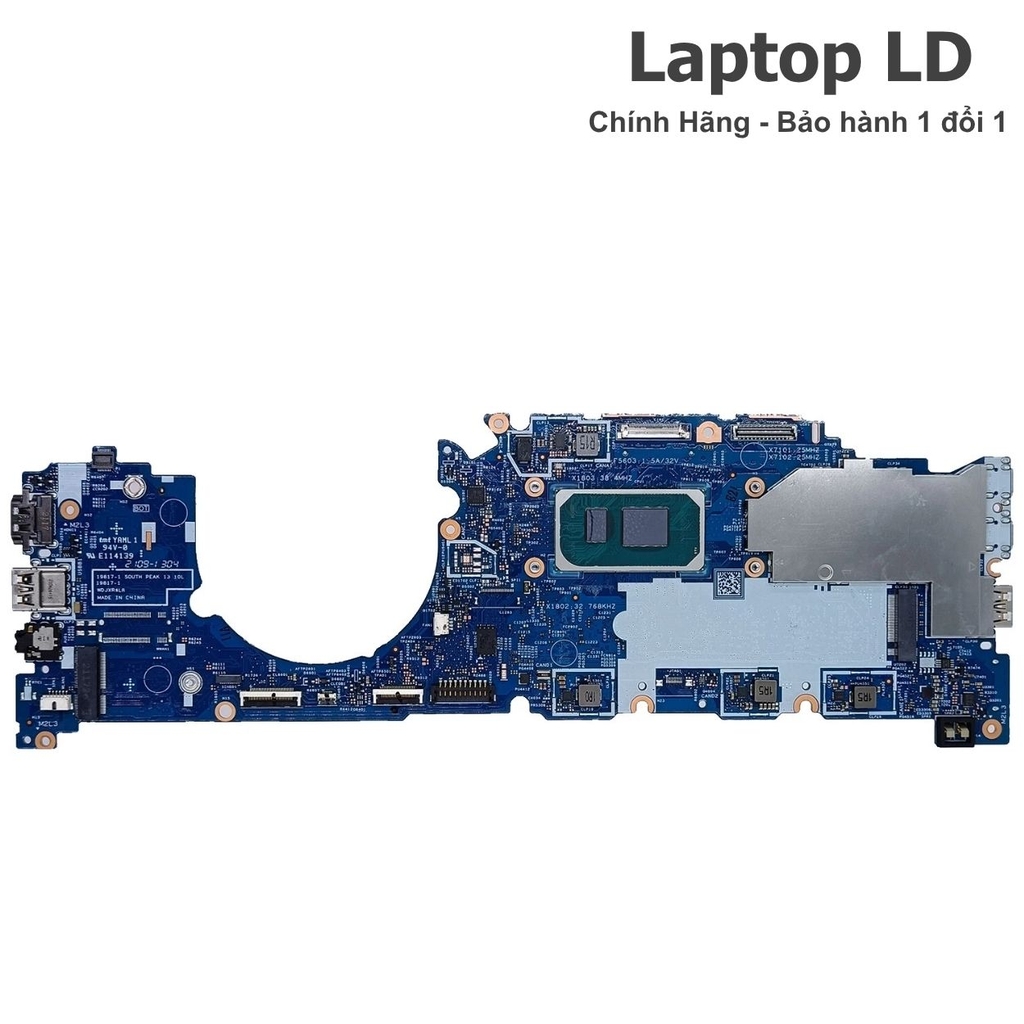

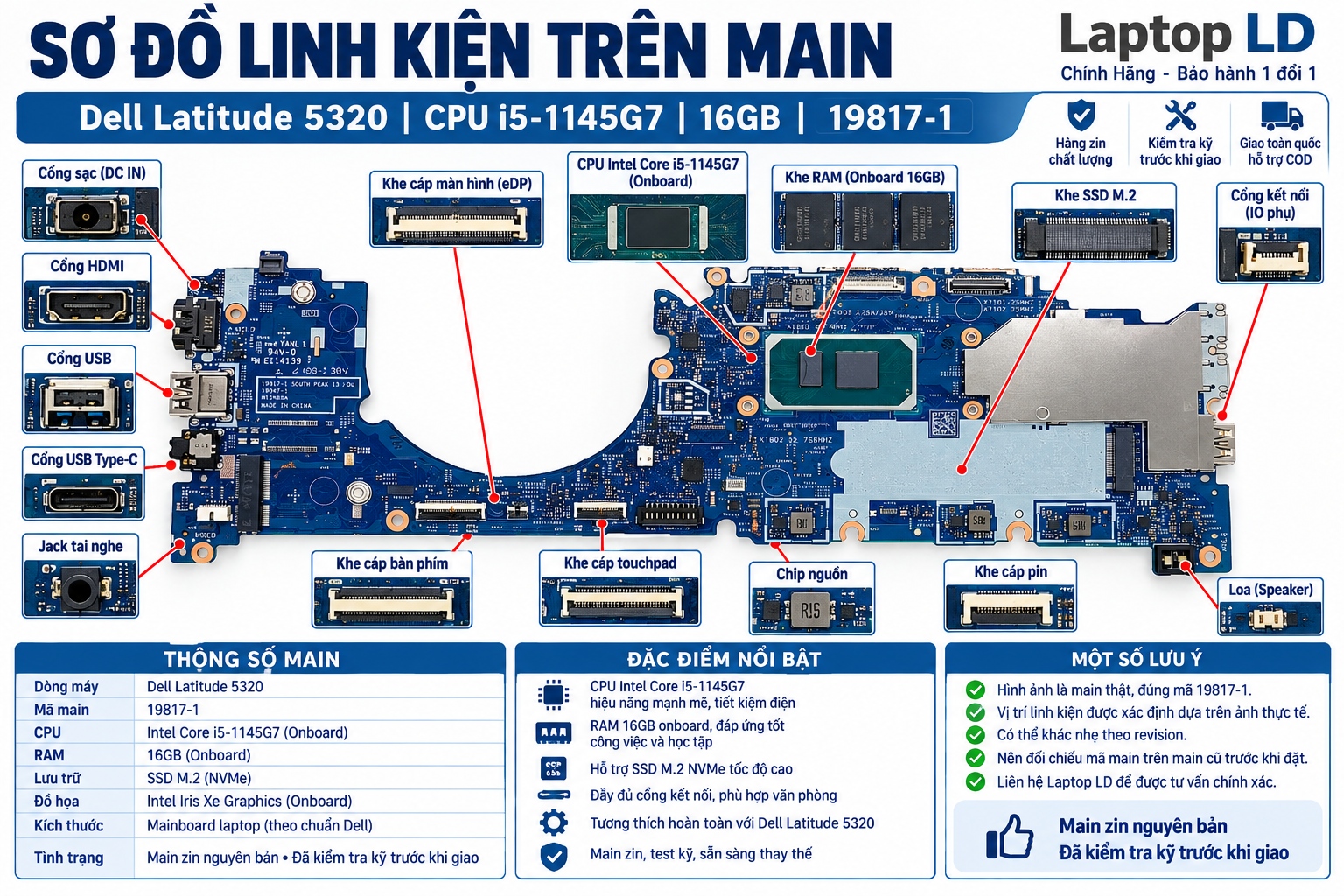

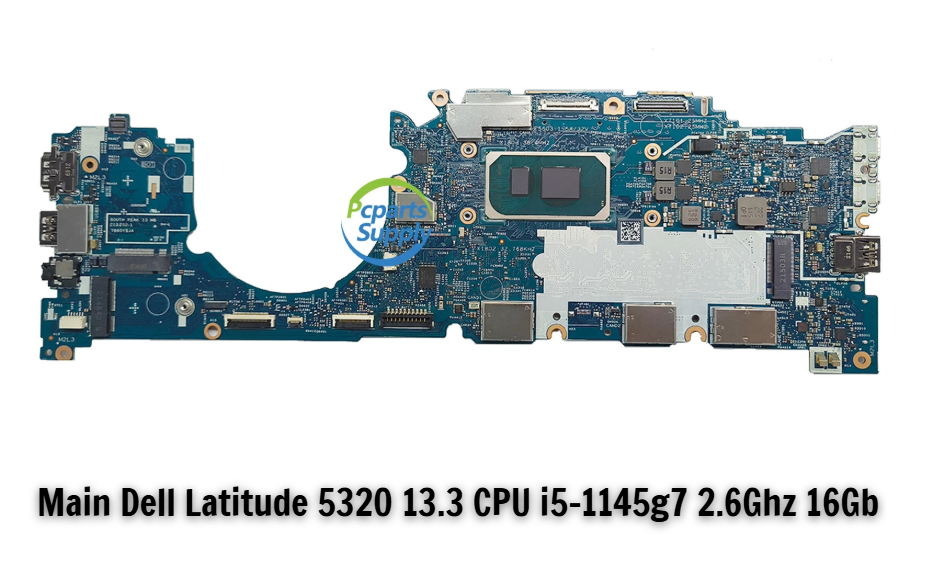

Main Dell Latitude 5320 | Core i5-1145G7 | RAM 16GB | 19817-1 | Dell DP/N Y7GXY
Mainboard Wistron South Peak 13 cho Dell Latitude 5320 / 5320 2-in-1, tích hợp Intel Core i5-1145G7, Intel Iris Xe Graphics và 16GB DDR4-3200 onboard. Phiên bản trong bài được nhận diện bằng PCB 19817-1, revision A00 và Dell Manufacturer Part Y7GXY; RAM được hàn trực tiếp trên bo nên cần khớp đúng dung lượng 16GB khi thay.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu ảnh main cũ, marking 19817-1 / South Peak 13 10L, Dell DP/N Y7GXY và dung lượng RAM 16GB trước khi gửi hàng.

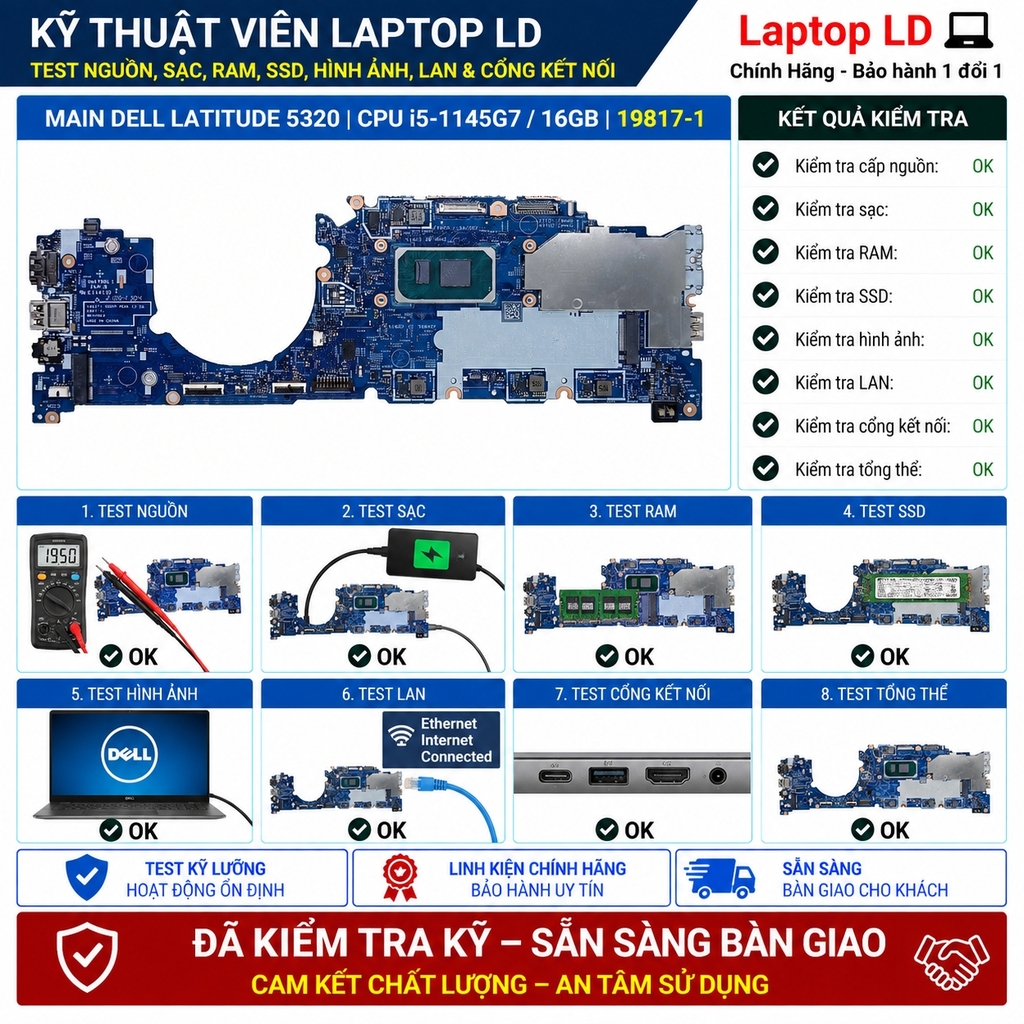

Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Bản trong bài là Core i5-1145G7 + 16GB DDR4-3200 onboard + Intel Iris Xe, Dell part Y7GXY. Cùng họ 19817-1 còn có các bản i5/i7 và dung lượng RAM khác, nên CPU, RAM onboard và DP/N phải được đối chiếu cùng lúc.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Dell Latitude 5320 / Latitude 5320 2-in-1
- Mã main / PCB
- South Peak 13 10L · 19817-1
- CPU / SoC

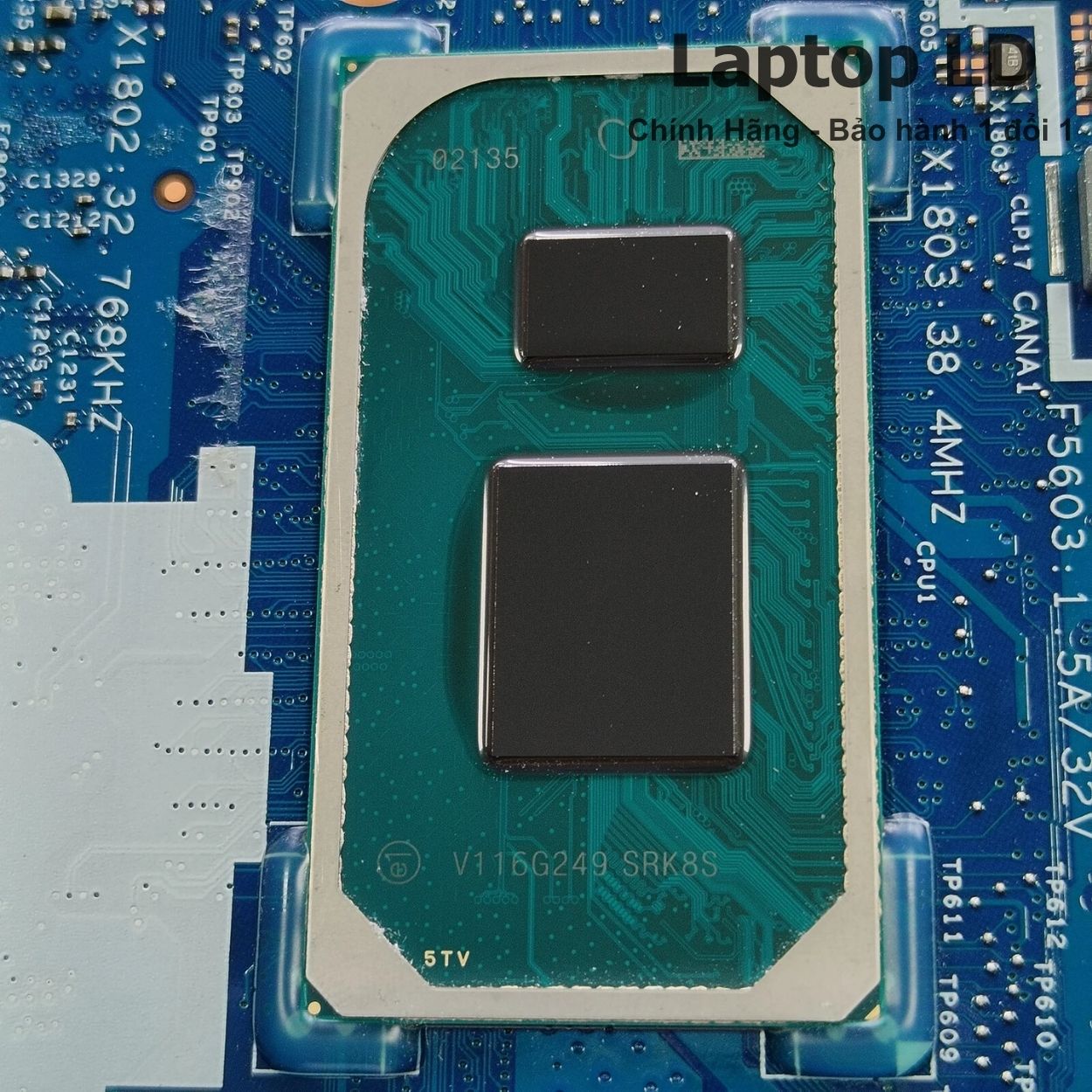

- Intel Core i5-1145G7
- RAM / bộ nhớ
- 16GB DDR4-3200 onboard · dual-channel
- GPU / VGA
- Intel Iris Xe Graphics tích hợp
- SSD / lưu trữ
- 1 vị trí SSD M.2 PCIe x4 NVMe · hỗ trợ 2230 hoặc 2280
- Cổng ngoài

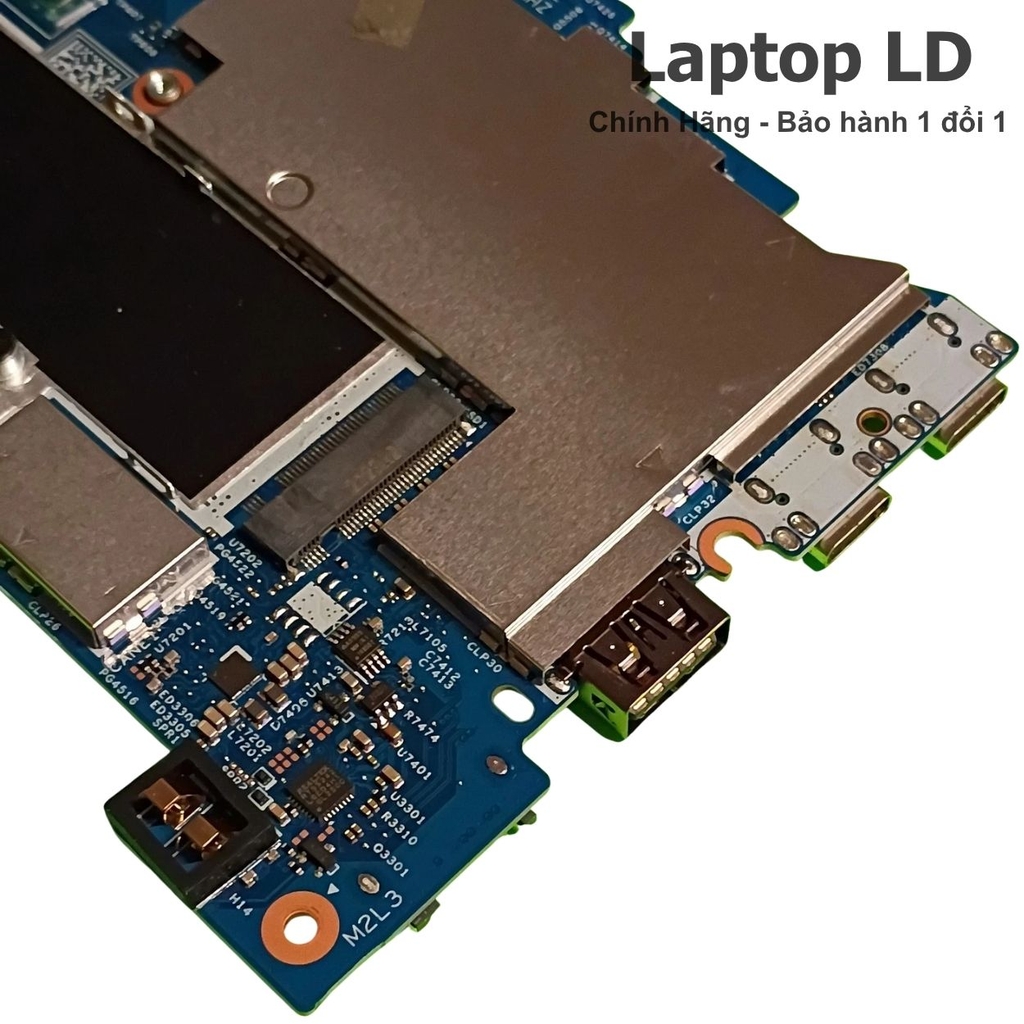

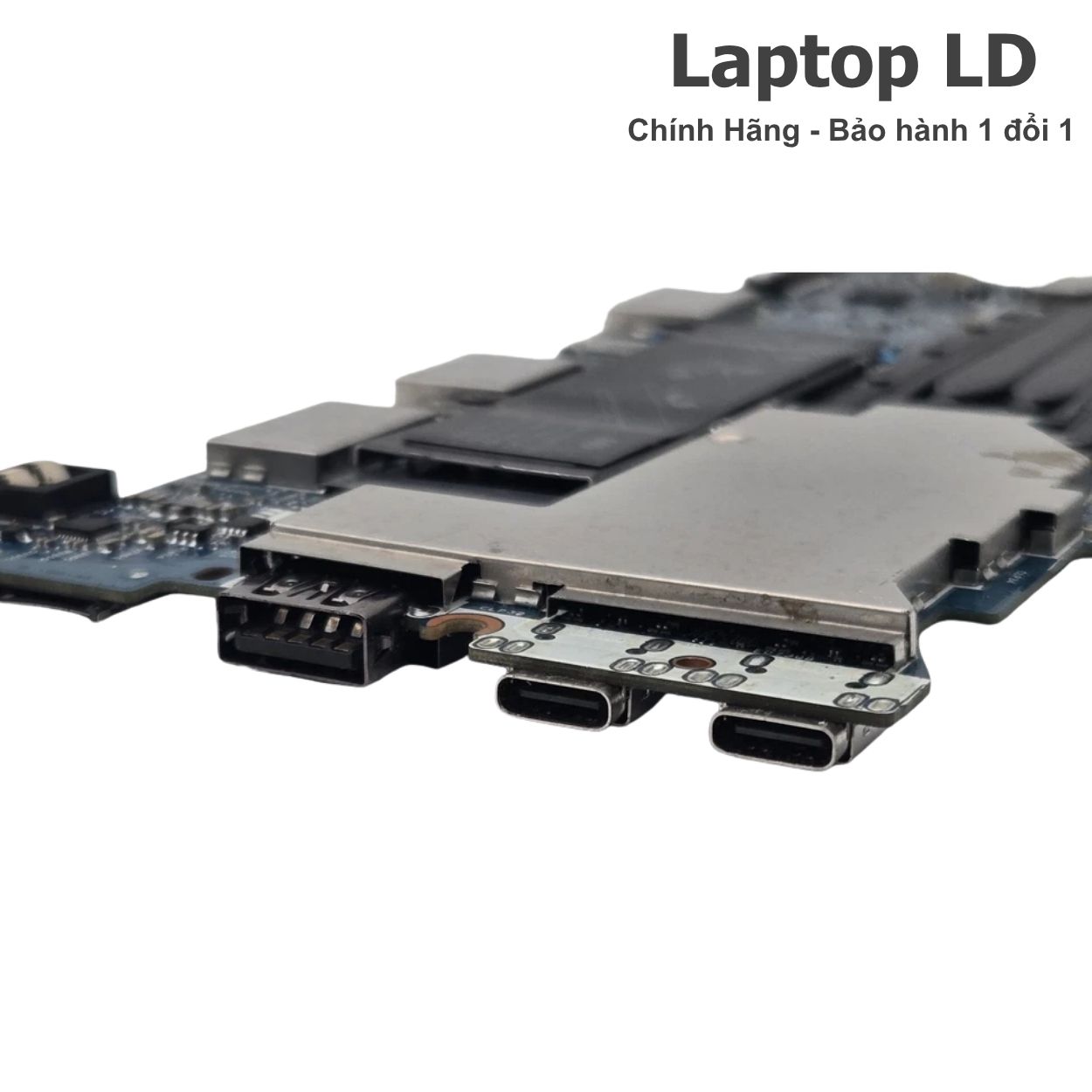

- 2× Thunderbolt 4 Type-C hỗ trợ DisplayPort Alt Mode/USB4/Power Delivery; 2× USB 3.2 Gen 1 Type-A (1 PowerShare); HDMI 2.0; audio combo 3.5mm; microSD; USB-C power; Smart Card và microSIM tùy cấu hình.
- Không dây
- Module WLAN rời: Intel Wi-Fi 6 AX201 + Bluetooth 5.1, Intel AX210 + Bluetooth 5.2, Qualcomm QCA61x4A hoặc Realtek RTL8822CE tùy cấu hình.
Thông số kỹ thuật bổ sung

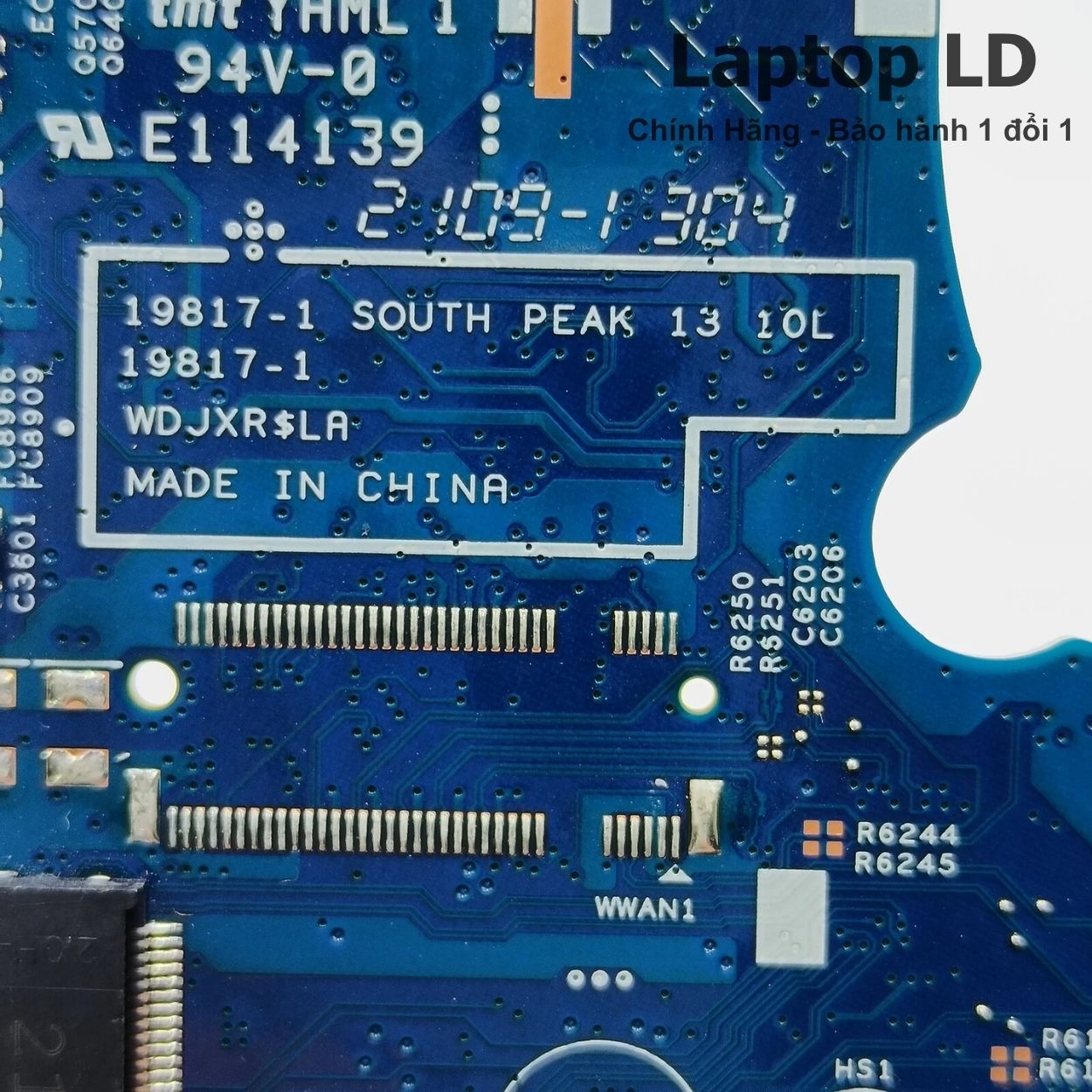

| Board revision | Wistron SouthPeak13 TGL A00 MB 10L · PCB 19817-1 · platform Intel Tiger Lake-U · BIOS SPI 32MB. |
|---|---|
| OEM part / FRU / SPS / DP/N | Dell Manufacturer Part Y7GXY / Dell Part CPL-Y7GXY; tem bo thường ghi 0Y7GXY / CN-0Y7GXY. Dell chính hãng xác nhận đây là motherboard i5-1145G7 + 16GB. |
| Kết nối / I/O đặc trưng | RAM DDR4-3200 onboard; 1 vị trí SSD M.2 hỗ trợ 2230 hoặc 2280 PCIe x4 NVMe; 2 Thunderbolt 4/USB4 có DP/PD; 2 USB-A; HDMI 2.0; audio; microSD; M.2 WLAN và M.2 WWAN tùy cấu hình. |
| BIOS / firmware | Dell Latitude 5320 System BIOS; bản mới nhất đã xác minh là Version 1.51.0 phát hành ngày 09/06/2026. BIOS 1.48.0 trở lên có giới hạn downgrade do cập nhật bảo mật; khi xử lý firmware cấp main cần dùng đúng image Latitude 5320 và giữ Service Tag/DMI. |
| Tản nhiệt / adapter | Dell công bố adapter USB-C 45W, 60W, 65W hoặc 90W cho Latitude 5320; 65W USB-C là cấu hình phổ biến. Khi thay main phải lắp đúng quạt/heat sink và kiểm tra Power Delivery trước khi chạy tải. |
| Ghi chú cấu hình | Core i5-1145G7, Intel Iris Xe Graphics và 16GB DDR4-3200 được hàn trực tiếp trên main. RAM không có khe nâng cấp. SSD M.2, WLAN và WWAN là linh kiện rời, chỉ thuộc đơn hàng khi được ghi rõ. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Bản trong bài — i5-1145G7 16GB | Intel Core i5-1145G7 | 16GB DDR4-3200 onboard · dual-channel | South Peak 13 10L · 19817-1 A00 · Dell DP/N Y7GXY |
| Biến thể gần — i7-1185G7 16GB | Intel Core i7-1185G7 | 16GB RAM onboard · cùng họ South Peak 13 | 19817-1 · Dell DP/N khác; nguồn linh kiện ghi nhận 01T1MD cho bản i7-1185G7 16GB |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Mất nguồn, bấm nút nguồn không phản ứng | Adapter USB-C/PD, pin, cổng Type-C, nguồn chờ, mạch sạc hoặc chạm chập trên main. | Thử adapter Dell USB-C phù hợp, cô lập pin và thiết bị rời; kiểm tra nhận PD, nguồn đầu vào, nguồn chờ và dòng tiêu thụ trước khi kết luận lỗi main. |
| Có nguồn nhưng không hình, không POST | RAM onboard, BIOS/ME, màn hình/cáp eDP, nguồn CPU hoặc lỗi phần cứng trên bo. | Kiểm tra màn ngoài qua HDMI/USB-C, trạng thái POST và BIOS đúng 19817-1; do RAM hàn trên bo nên cần khoanh vùng nguồn/tín hiệu bộ nhớ trước khi kết luận main. |
| Báo sai dung lượng RAM hoặc lỗi bộ nhớ | Chip RAM onboard, nguồn bộ nhớ, đường tín hiệu hoặc bộ điều khiển nhớ trong CPU. | Xác nhận BIOS nhận đủ 16GB, chạy memory diagnostic và loại trừ BIOS/ME trước khi kiểm tra nguồn và các chip RAM onboard. |
| Không nhận SSD M.2 NVMe | SSD, socket M.2, nguồn cấp, đường PCIe hoặc thiết lập BIOS. | Thử SSD M.2 2230/2280 đã biết tốt, kiểm tra socket/thermal plate và BIOS trước khi xác định lỗi đường lưu trữ trên main. |
| Không sạc pin hoặc cổng USB-C cấp nguồn không ổn định | Adapter USB-C, cổng Thunderbolt/PD, pin, mạch sạc hoặc firmware USB-C/BIOS. | Đối chiếu adapter Dell USB-C đúng công suất, thử từng cổng Type-C và kiểm tra trạng thái adapter trong BIOS để tách lỗi nguồn ngoài với mạch PD/main. |
| Mất Thunderbolt, HDMI, USB hoặc thiết bị ngoại vi hoạt động chập chờn | Driver/BIOS, cổng vật lý, retimer/PD, nguồn I/O hoặc mạch tín hiệu trên main. | Cập nhật BIOS/driver phù hợp, kiểm tra riêng từng cổng với thiết bị đã biết tốt và loại trừ dock/cáp trước khi khoanh vùng mạch I/O trên main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện trước khi thao tác. Chuyển đúng SSD, WLAN/WWAN, quạt và heat sink từ máy cũ; kiểm tra cáp eDP, loa, touchpad, USH/fingerprint và các cổng USB-C trước khi cấp nguồn. Sau lắp vào BIOS xác nhận Core i5-1145G7, RAM 16GB, SSD và adapter rồi kiểm tra Thunderbolt 4, HDMI, USB, Wi-Fi/Bluetooth, WWAN nếu có và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Dell Latitude 5320 i5-1145G7 16GB 19817-1
Main 19817-1 này có đúng Core i5-1145G7 và RAM 16GB không?
Đúng với phiên bản trong bài. Dell chính hãng xác nhận Y7GXY là motherboard i5-1145G7 16GB; nguồn main thực tế cũng đối chiếu 19817-1 với 0Y7GXY và CPU mã SRK03.
RAM 16GB của Latitude 5320 có nâng cấp được không?
Không. Dell xác nhận Latitude 5320 dùng DDR4-3200 tích hợp trên main; bản này có 16GB dual-channel onboard và không có khe SO-DIMM.
Latitude 5320 có mấy khe SSD?
Máy có một vị trí SSD chính hỗ trợ M.2 2230 hoặc M.2 2280 PCIe x4 NVMe tùy cấu hình; Dell Service Manual yêu cầu tháo một trong hai loại SSD trước khi tháo system board. Ngoài ra còn có khe M.2 riêng cho WLAN và WWAN tùy chọn.
Main được kiểm tra và bảo hành như thế nào?
Main được kiểm tra nguồn, POST/BIOS, RAM onboard 16GB, SSD, sạc USB-C, hình ảnh, Thunderbolt/USB, HDMI và nhiệt độ trước khi giao. Laptop LD áp dụng 1 đổi 1 trong 30 ngày theo chính sách công khai và hỗ trợ đối chiếu main cũ trước khi lắp.
