Main Dell Inspiron 7510 | CPU i7-11800H | 203060-1
Dell Inspiron 7510 (dòng hiệu năng thiên về “Plus” – CPU H-series mạnh, chạy nặng tốt) có cấu trúc phần cứng khác hẳn máy văn phòng: i7-11800H 45W, RAM DDR4 3200MHz dạng SO-DIMM, lưu trữ SSD M.2 và hệ cổng tối ưu cho làm việc: Thunderbolt 4 (có DisplayPort/Power Delivery), HDMI 2.0, 2× USB-A 3.2 Gen 1, khe SD và jack âm thanh. Vì vậy lỗi trên main laptop (bo mạch chủ laptop / motherboard / mainboard laptop • Main máy tính xách tay) của dòng 7510 thường rơi vào nhóm “lỗi theo tải”: bật lên rồi tắt khi vừa khởi động, đang render/game thì sập, Type-C/TB4 nhận lúc không, HDMI mất tín hiệu sau vài phút, hoặc hiện tượng mất SSD M.2 sau cập nhật BIOS/treo logo. Board mã in trên mạch 203060-1 cần được đối chiếu đúng cụm cổng và đúng hệ tản, vì chỉ cần lệch layout là lắp không khớp vỏ hoặc tản áp không đúng điểm nóng.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã in trên board 203060-1 cho dòng Inspiron 7510.
- Khi đặt bo mạch chủ laptop, cần đối chiếu cụm cổng (TB4/HDMI/USB/SD) và hệ tản vì dòng 7510 thường đi kèm GPU rời 4GB (GTX/RTX), layout tản khác máy chỉ dùng iGPU.
- Nên test trước khi giao: nhận RAM 2 khe, nhận SSD M.2, test HDMI 2.0, test TB4 (data + xuất hình), test 2 USB-A và test SD đọc/ghi.
- Phù hợp lỗi lặp: không nguồn/bật tắt, sập khi tải, TB4/HDMI/USB lỗi ngắt quãng, treo logo do mất SSD.
- Thay mainboard laptop + vệ sinh quạt/tản + thay keo, kiểm tra cổng sạc DC-in và kiểm tra tình trạng cáp/connector (màn hình, loa, touchpad).
- Chạy test “đúng kiểu 7510”: stress CPU/GPU lâu hơn, test đồng thời xuất hình + copy SSD/USB + kiểm tra sleep/wake để bắt lỗi theo tải.
Mua 203060-1: đúng cổng TB4/HDMI – đúng hệ tản – test SSD M.2 & lỗi theo tải
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Main: 203060-1
- Dòng: Dell Inspiron 7510
- Cần đối chiếu: TB4 Type-C, HDMI 2.0, 2× USB-A, SD, jack audio, cổng sạc
Hợp lỗi sập tải, lỗi cổng ngắt quãng, hoặc lỗi mất SSD/treo logo lặp lại.
- Kiểm tra nguồn & sạc trước/sau thay
- Vệ sinh tản + thay keo, test nhiệt & tải dài
- Test TB4/HDMI/USB/SD theo checklist
Gọi/nhắn để đối chiếu đúng phiên bản Inspiron 7510, xác định đúng mã main laptop 203060-1 và báo giá theo tình trạng thực tế.

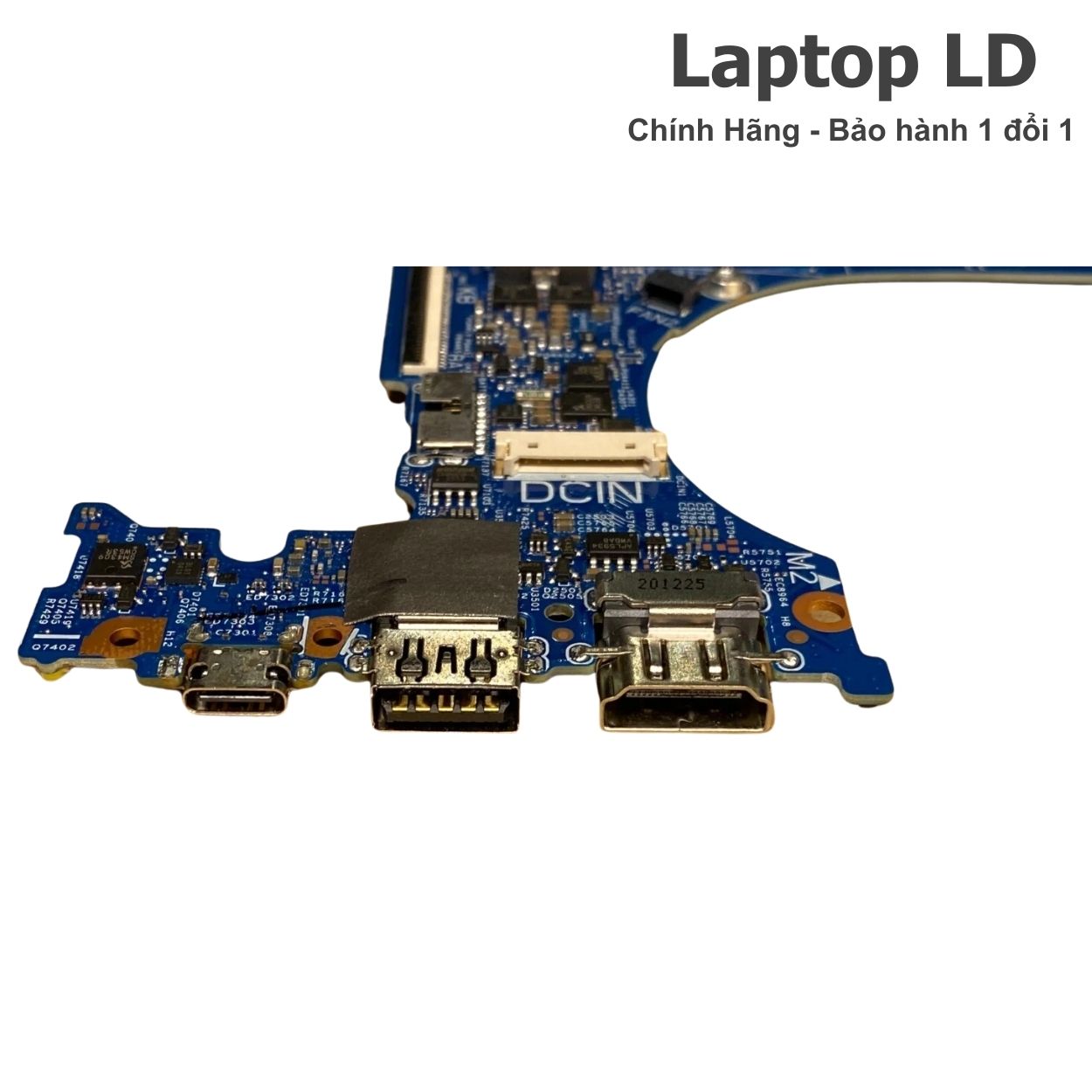

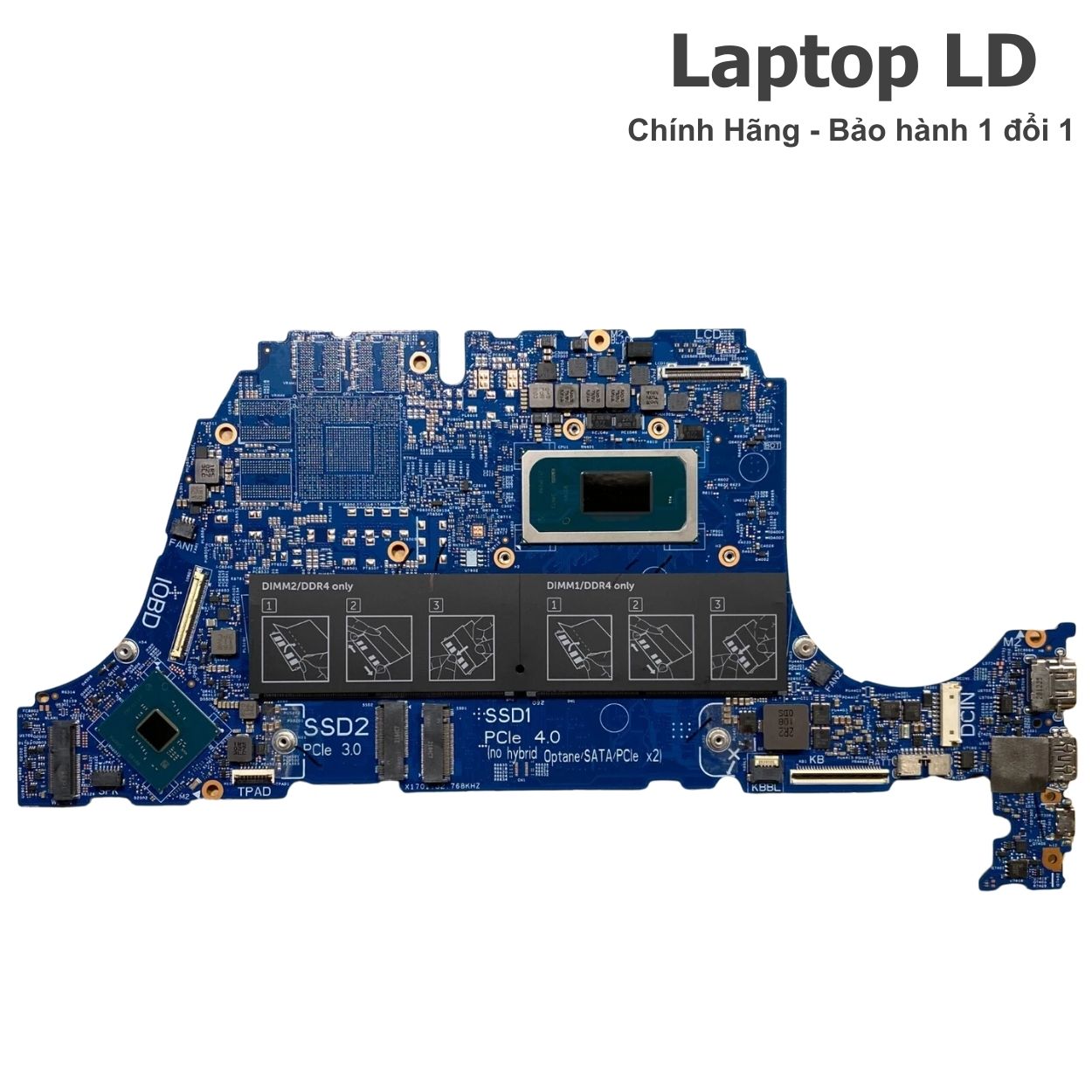

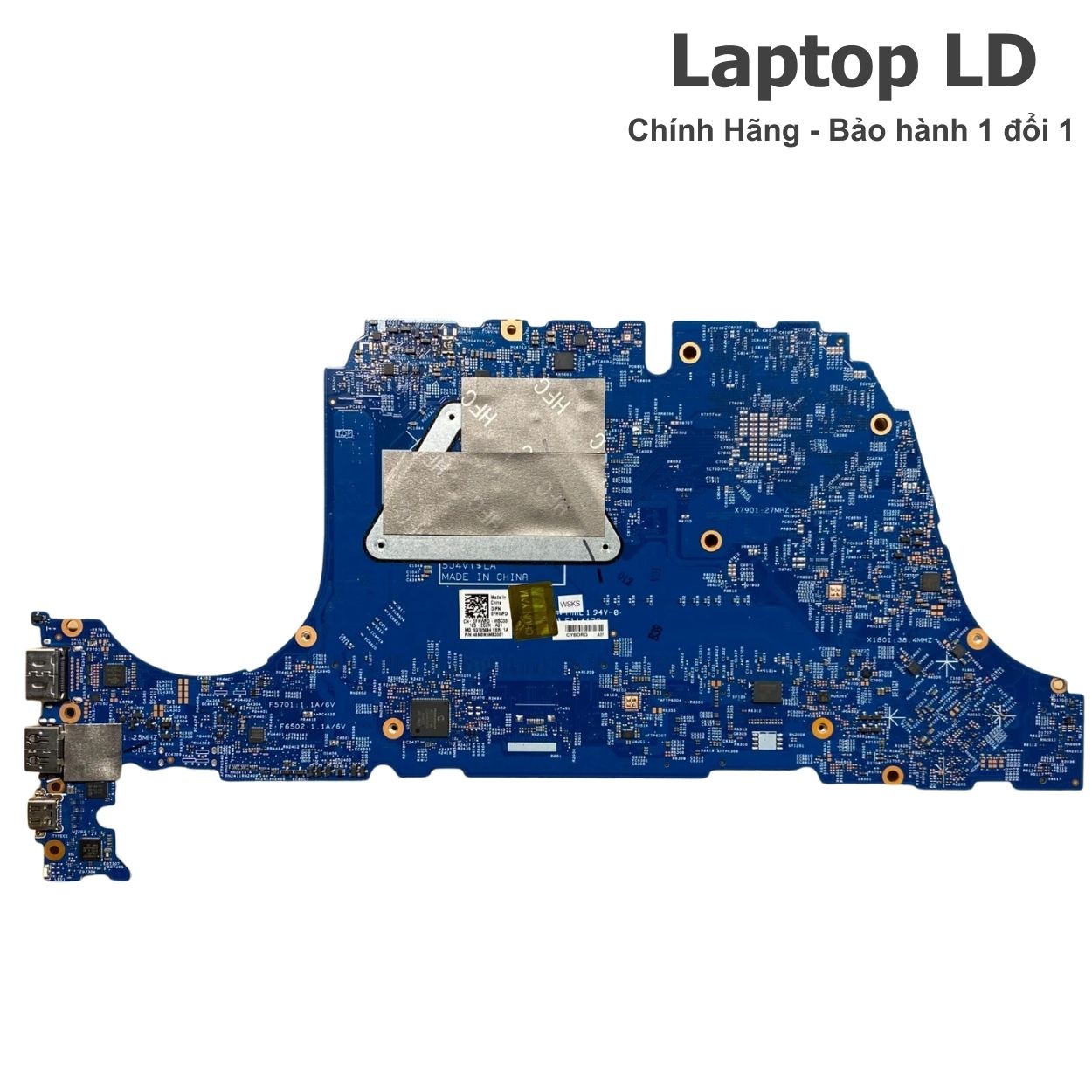

Hình ảnh tham khảo (203060-1 & cụm cổng)
- Sập khi tải nặng nhưng dùng nhẹ vẫn ổn: i7-11800H 45W + GPU rời khiến nhánh VRM làm việc cao; bắt buộc test stress 25–40 phút mới kết luận, không test “vào Windows là xong”.
- Thunderbolt 4 nhận chập chờn: TB4 vừa data vừa xuất hình; cần test 2 kịch bản (copy dữ liệu + xuất hình) liên tục 10–15 phút để bắt lỗi ngắt quãng.
- HDMI ra hình được rồi mất: thường lộ khi GPU chuyển trạng thái/tăng tải; test phát video + đổi độ phân giải + chạy lâu để khoanh vùng đúng nhánh xuất hình.
- Mất SSD M.2 / treo logo sau update: dòng này dùng 2 khe M.2 (khe chính nhận 2230/2280, khe phụ nhận 2230); cần đổi khe/đổi SSD và reset BIOS trước khi quy kết lỗi motherboard.
- USB-A vẫn nhận nhưng copy nặng rớt: test copy file lớn 15–20 phút từng cổng để bắt bệnh tụt 5V I/O.
- Quạt gào / nóng tụt xung: bụi + keo tản khô khiến máy “đau hiệu năng” trước khi chết hẳn; vệ sinh tản + thay keo là bước bắt buộc trước khi chẩn đoán lỗi sâu bo mạch chủ laptop.
- Âm thanh lúc có lúc không: codec Realtek dòng này dễ bị lỗi do jack cắm/điểm tiếp xúc; test loa + jack tai nghe/mic và rung nhẹ jack để loại trừ lỗi cơ khí.
- SD đọc được nhưng ghi lỗi: test đọc/ghi file lớn nhiều vòng; lỗi khe SD thường chỉ lộ khi ghi hoặc khi máy nóng.
Thông số kỹ thuật Dell Inspiron 7510 (203060-1 | i7-11800H)
| Mã main | 203060-1 |
|---|---|
| Dòng máy | Dell Inspiron 15 7510 (Inspiron 7510) |
| Nền tảng | Intel Gen 11 (Tiger Lake-H45) |

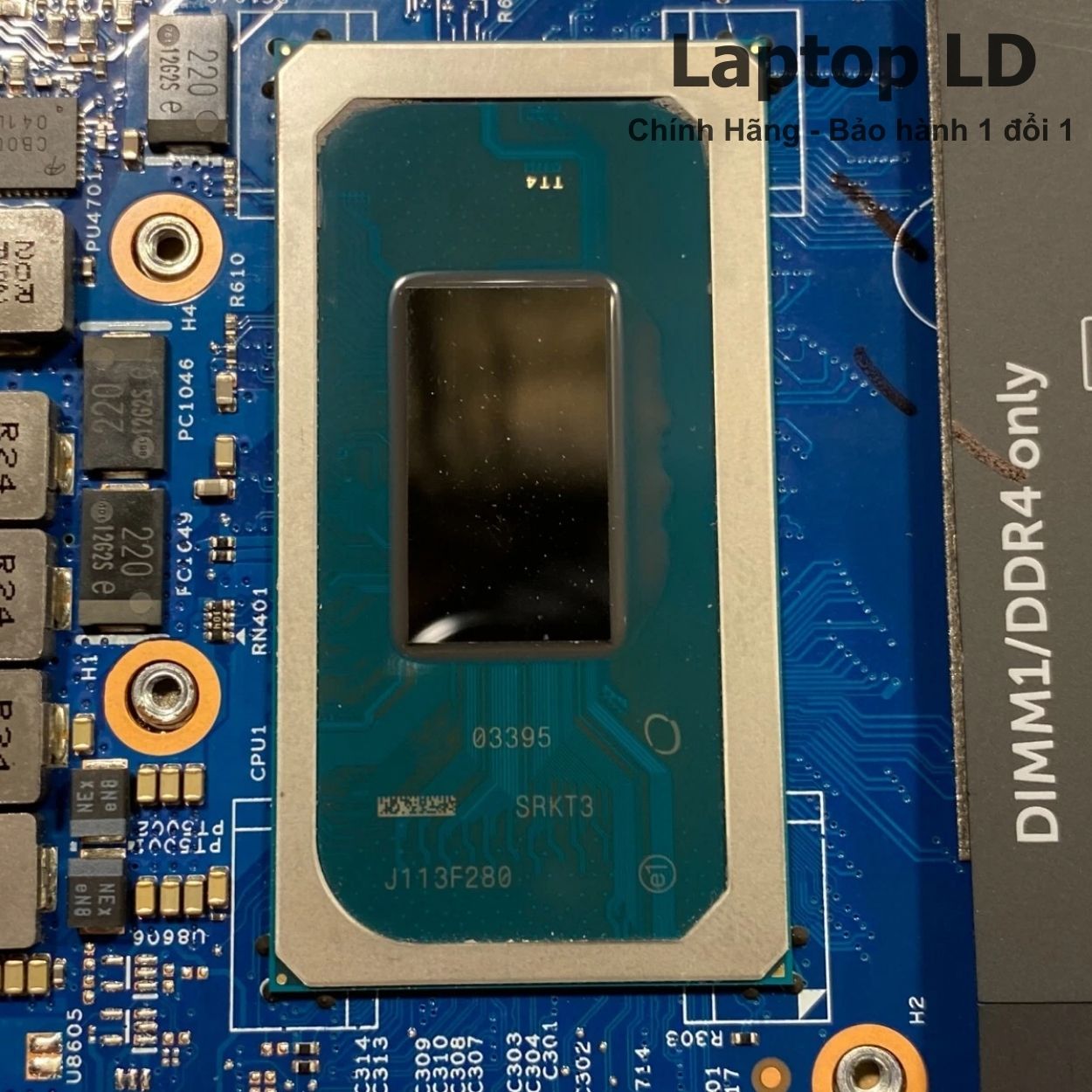

| CPU | Intel Core i7-11800H • 8 cores / 16 threads • Base 2.30GHz • Turbo tối đa 4.60GHz • 24MB cache • 45W |
| GPU | Máy có thể đi kèm NVIDIA GeForce GTX 1650 / RTX 3050 / RTX 3050 Ti (đều 4GB GDDR6) hoặc dùng iGPU tùy cấu hình triển khai |
| RAM | DDR4 3200MHz • 2 khe SO-DIMM • tối đa 32GB |
| Lưu trữ | 2 khe SSD M.2: khe 1 nhận M.2 2230 hoặc 2280; khe 2 nhận M.2 2230 |
| Cổng kết nối | 2× USB 3.2 Gen 1 Type-A • 1× Thunderbolt 4 (DisplayPort + Power Delivery) • 1× HDMI 2.0 • 1× universal audio jack • 1× SD card slot |
| Adapter | Adapter 130W DC-in • đầu 4.50mm × 2.90mm |
| Pin | 56Wh (3-cell) hoặc 86Wh (6-cell) theo cấu hình lắp đặt |
Lưu ý: Khi đặt main laptop 203060-1, cần đối chiếu đúng cụm cổng (TB4/HDMI/USB/SD) và đúng hệ tản theo cấu hình GPU thực tế để tránh sai layout và sai điểm tiếp xúc heatsink.
Khi nào nên thay linh kiện 203060-1 cho Dell Inspiron 7510?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay khi gặp các trường hợp sau (đã thử kiểm tra cơ bản mà vẫn tái diễn):
- Không lên nguồn hoặc bật lên rồi tắt lặp lại, test tối giản (tháo SSD/ngoại vi) vẫn không ổn định.
- Chạy render/game 10–30 phút là sập/đơ, đã vệ sinh tản + thay keo đúng chuẩn vẫn tái diễn.
- Thunderbolt 4 nhận chập chờn (data hoặc xuất hình), đã đổi cáp/thiết bị test mà vẫn lỗi.
- HDMI mất tín hiệu ngắt quãng sau vài phút, đã đổi màn/cáp mà vẫn lặp.
- Mất SSD M.2 hoặc treo logo lặp lại sau restart/sleep, đã đổi SSD và đổi khe vẫn lỗi.
- USB-A rớt thiết bị khi copy nặng, đã loại trừ thiết bị ngoại vi lỗi.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay 203060-1: phương án nào hợp lý hơn?
- Nóng tụt xung/sập: vệ sinh tản + thay keo, chạy stress 30 phút rồi đánh giá lại.
- HDMI/TB4 lỗi: đổi cáp/thiết bị/màn ngoài và test liên tục 10–15 phút.
- Treo logo/mất SSD: đổi SSD, đổi khe M.2, reset BIOS và kiểm tra lại boot.
- USB rớt: vệ sinh cổng, test từng cổng với thiết bị khác để loại trừ thiết bị lỗi.
- Không nguồn/bật tắt do nhánh nguồn lỗi sâu, khó ổn định lâu dài.
- Sập theo tải CPU/GPU lặp rõ dù đã xử lý tản nhiệt chuẩn.
- TB4/HDMI/USB lỗi theo thời gian, test phụ kiện đã loại trừ mà vẫn lỗi.
- Board có dấu oxy hóa/ăn mòn quanh cụm cổng hoặc vùng nguồn.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: vệ sinh tản + thay keo → stress CPU/GPU 30 phút → test HDMI 15 phút (đổi cáp/màn) → test TB4 15 phút (copy dữ liệu + xuất hình) → test SSD đổi khe → nếu lỗi vẫn lặp theo tải/cổng, kiểm tra sâu và cân nhắc thay mainboard laptop 203060-1.
Lỗi thường gặp trên Inspiron 7510 (203060-1)
- Không lên nguồn / bật lên rồi tắt: nhánh standby/nguồn chính lỗi hoặc chạm tải.
- Sập khi tải nặng: VRM CPU/GPU suy theo nhiệt hoặc nguồn dao động theo tải.
- Thunderbolt 4 chập chờn: mất data hoặc mất xuất hình theo thời gian.
- HDMI mất tín hiệu: lỗi nhánh xuất hình hoặc chuyển trạng thái tải làm lộ bệnh.
- Mất SSD M.2 / treo logo: lỗi nhận SSD theo khe/boot, cần khoanh vùng đúng trước khi thay.
- USB-A rớt khi copy: nhánh 5V I/O yếu hoặc cổng tiếp xúc kém.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Sập khi chạy nặng (render/game) 10–30 phút |
|---|---|
| Nguyên nhân | Nhiệt cao • keo khô/bụi tản • VRM CPU/GPU suy theo tải |
| Cách khoanh vùng | Vệ sinh tản + thay keo → stress 30–40 phút → nếu lặp rõ theo tải/nhiệt, khoanh vùng VRM/nguồn trên motherboard |
| Triệu chứng | Thunderbolt 4 nhận chập chờn (hub/ổ/ra màn) |
| Nguyên nhân | Cáp/thiết bị kén • cổng TB4 tiếp xúc kém • nhánh TB4 không ổn |
| Cách khoanh vùng | Đổi cáp/thiết bị → test 2 kịch bản (copy dữ liệu + xuất hình) liên tục 10–15 phút → nếu vẫn lỗi, khoanh vùng cổng/nhánh TB4 |
| Triệu chứng | HDMI ra hình rồi mất sau vài phút |
| Nguyên nhân | Cáp/màn lỗi • cổng HDMI lỏng • nhánh xuất hình lỗi theo tải |
| Cách khoanh vùng | Đổi cáp/màn → test phát video 15 phút → test khi máy nóng → nếu vẫn mất, khoanh vùng nhánh HDMI/video |
| Triệu chứng | Treo logo / không thấy SSD M.2 |
| Nguyên nhân | SSD lỗi • khe M.2 tiếp xúc kém • firmware/BIOS gây lỗi nhận ổ |
| Cách khoanh vùng | Đổi SSD khác → đổi khe M.2 (khe 1/khe 2) → reset BIOS → restart nhiều lần → nếu vẫn mất ổ, khoanh vùng nhánh lưu trữ trên bo mạch chủ laptop |
| Triệu chứng | USB rớt thiết bị khi copy nặng |
| Nguyên nhân | Cổng bẩn/oxy hóa • nhánh 5V I/O yếu |
| Cách khoanh vùng | Vệ sinh cổng → copy file lớn 15–20 phút từng cổng → theo dõi disconnect/reconnect → nếu chỉ rớt khi tải, khoanh vùng nhánh I/O |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút sạc, xả điện; tháo pin theo đúng quy trình an toàn.
- Tháo đáy máy đúng vị trí ốc; lưu ý layout quạt-tản và cáp loa/cáp touchpad của dòng 7510.
- Tháo RAM/SSD M.2 và các cáp: màn hình, bàn phím/touchpad, loa, Wi-Fi, cổng sạc… theo máy.
- Kiểm tra/vệ sinh cụm cổng TB4/HDMI/USB/SD và vùng DC-in; xử lý oxy hóa nếu có.
- Lắp đúng main laptop 203060-1; test sơ bộ: lên BIOS, nhận RAM 2 khe, nhận SSD, nhận cổng sạc.
- Vệ sinh tản + thay keo, ráp hoàn thiện.
- Chạy test theo checklist: stress CPU/GPU, test TB4/HDMI, test USB/SD và test theo thời gian.
Checklist test sau khi mua/thay
- Test nguồn: bật/tắt nhiều lần; không lỗi bật lên rồi tắt.
- Test sạc: nhận sạc ổn định 15–20 phút; không báo chập chờn.
- Test RAM: nhận đủ dung lượng; test từng khe nếu cần.
- Test SSD M.2: nhận ổn định; restart vài lần không treo; thử đổi khe để đối chiếu.
- Test USB-A: copy file lớn 15–20 phút từng cổng.
- Test SD: đọc/ghi file lớn nhiều lần, không rớt.
- Test HDMI: xuất hình liên tục 10–15 phút; test khi máy ấm.
- Test Thunderbolt 4: copy dữ liệu 10–15 phút + test xuất hình qua Type-C.
- Test nhiệt/tải: stress CPU/GPU 25–40 phút; theo dõi ổn định (không tự sập/đơ).
- Test âm thanh: loa + jack tai nghe/mic hoạt động ổn định.
Giá linh kiện & giá thay Inspiron 7510
Giá 203060-1 (linh kiện)
Giá phụ thuộc tình trạng cổng TB4/HDMI/USB/SD, tình trạng vùng nguồn/oxy hóa, khả năng ổn định khi stress tải và cấu hình thực tế (GPU/SSD/pin). Trung tâm sẽ đối chiếu đúng máy trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh tản + thay keo, kiểm tra cổng và kiểm tra tổng thể theo checklist.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu không đồng ý.
Thay cho Inspiron 7510 có lấy ngay không?
Nếu có sẵn đúng mainboard laptop 203060-1, thời gian thay và kiểm tra thường hoàn tất trong ngày. Do dòng 7510 hay lỗi theo tải/cổng ngắt quãng, kỹ thuật thường ưu tiên stress dài và test TB4/HDMI/USB theo thời gian để bắt đúng lỗi.
Đánh giá khách hàng
Qfat tham khảo: 9.1/10 (stress ổn + TB4 data/ra màn ổn định + HDMI ổn + SSD nhận bền + USB/SD đạt khi tải + nhiệt đạt).
Khách làm đồ họa: “Chạy render là sập, cắm Type-C hub lúc nhận lúc không. Làm xong test lâu, giờ chạy nặng ổn và TB4 không còn chập chờn.”
Phản hồi kỹ thuật: “Đã stress 35 phút, test TB4 15 phút (copy + xuất hình), test HDMI 15 phút, test USB copy 20 phút, test SD đọc/ghi và restart nhiều vòng trước khi bàn giao.”
Câu hỏi thường gặp
Inspiron 7510 sập khi tải có phải chắc chắn hỏng main laptop?
Chưa chắc. Dòng 7510 rất nhạy với tản nhiệt và keo tản. Nên vệ sinh tản + thay keo và stress lại 30–40 phút trước. Nếu nhiệt đã ổn mà vẫn sập lặp rõ theo tải, khi đó mới ưu tiên kiểm tra sâu VRM/nguồn trên bo mạch chủ laptop.
Thunderbolt 4 lỗi thì test thế nào mới “ra bệnh”?
TB4 cần test theo 2 hướng: truyền dữ liệu (copy liên tục 10–15 phút) và xuất hình qua Type-C (chạy màn ngoài liên tục). Nhiều lỗi chỉ lộ khi vừa tải vừa chạy lâu, nên test nhanh vài phút thường không đủ.
Treo logo/mất SSD M.2 thì ưu tiên kiểm tra gì trước?
Ưu tiên đổi SSD khác, đổi khe M.2 (khe 1/khe 2), reset BIOS và restart nhiều vòng. Nếu vẫn mất SSD theo kịch bản lặp lại, khi đó mới khoanh vùng nhánh lưu trữ trên mainboard laptop.
