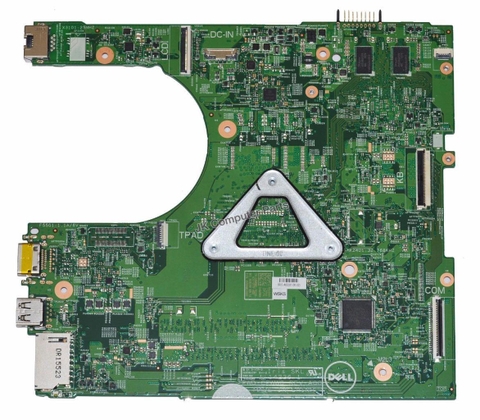

Main Dell Inspiron 3559 | 3459 | CPU i5-6200U | 14236-1
Dell Inspiron 3559 / 3459 dùng chung nền tảng Skylake phổ thông nhưng lỗi thực tế trên main laptop mã 14236-1 lại có nét riêng khá rõ: ngoài các lỗi quen thuộc như không lên nguồn, cắm sạc không vào, bật lên rồi tắt, dòng này còn hay gặp tình trạng gắn sạc thì đèn báo pin nhấp nháy nhưng máy không nạp, nhấn nguồn sáng đèn nhưng không hình, USB 3.0 dùng chuột được nhưng cắm ổ cứng ngoài thì rớt, HDMI lúc có lúc mất, treo logo khi gắn HDD/SSD lỗi, quạt quay mạnh vài giây rồi tắt hoặc máy chạy một lúc nóng lên thì phát sinh treo/chớp hình. Với board 14236-1 và cấu hình Core i5-6200U, nhóm bệnh thường tập trung ở mạch sạc đầu kim Dell, cổng nguồn DC-in dạng cable rời, nguồn khởi động 3V/5V, khu vực RAM – khe RAM DDR3L, nhánh SATA, cổng USB/HDMI dùng nhiều và hệ thống tản nhiệt mỏng sau thời gian dài sử dụng.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã 14236-1 cho Dell Inspiron 3459 / 3559.
- Board này dùng chung cho 2 thân máy 14 inch và 15.6 inch nên khi đặt bo mạch chủ laptop cần so đúng cụm cổng, cáp nguồn DC-in rời, vị trí cáp màn hình, layout quạt – tản và form thân máy 3459 hay 3559.
- Nên test nhanh trước khi giao: nguồn, sạc, nhận RAM, nhận HDD/SSD SATA, USB 3.0, HDMI, LAN, webcam, âm thanh và khởi động nhiều lần.
- Phù hợp lỗi lặp như không nguồn, không sạc, sáng đèn không hình, treo logo, lỗi USB/HDMI/LAN hoặc máy đã sửa nhiều lần.
- Thay mainboard laptop + vệ sinh bụi sâu + thay keo tản + kiểm tra lại jack sạc, dây DC-in, pin, cổng SATA và các cổng I/O.
- Máy được test sạc-xả, test RAM, test ổ cứng, test USB/LAN/xuất hình và test bật tắt nhiều lần để hạn chế lỗi tái phát sau bàn giao.
Mua 14236-1: đúng mã – đúng cổng – đúng cấu trúc Inspiron 3459 / 3559
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã: 14236-1
- Dòng: Dell Inspiron 14 3459 / Inspiron 15 3559
- Cần đối chiếu: jack sạc Dell đầu kim, 2 USB 2.0, 1 USB 3.0, HDMI, LAN RJ45 trên bản 3559, khe SD, audio combo, cáp nguồn DC-in, cáp pin và cáp màn hình
Hợp máy không nguồn/không sạc, bật tắt, sáng đèn không hình hoặc lỗi cổng khó ổn định.
- Kiểm tra đường DC-in, mạch sạc và khả năng BIOS nhận đúng adapter trước/sau khi thay
- Vệ sinh hệ thống tản, thay keo và kiểm tra nhiệt CPU i5-6200U khi tải thực tế
- Test RAM/HDD-SSD/USB 3.0/HDMI/LAN/khởi động nhiều lần theo checklist riêng cho board 14236-1
Gọi/nhắn để đối chiếu đúng board 14236-1, xác định đúng thân máy 3459 hoặc 3559 và báo giá theo tình trạng thực tế.

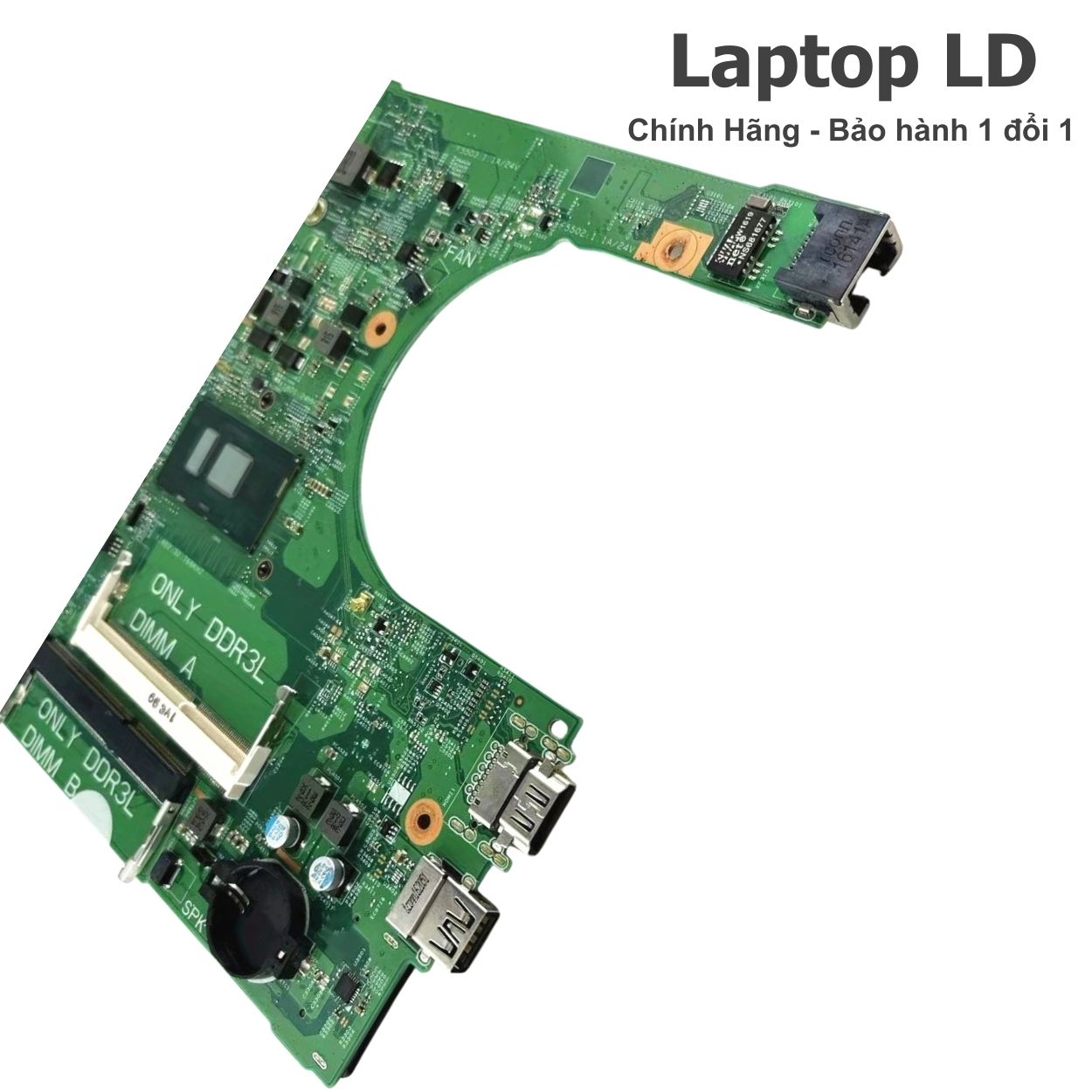

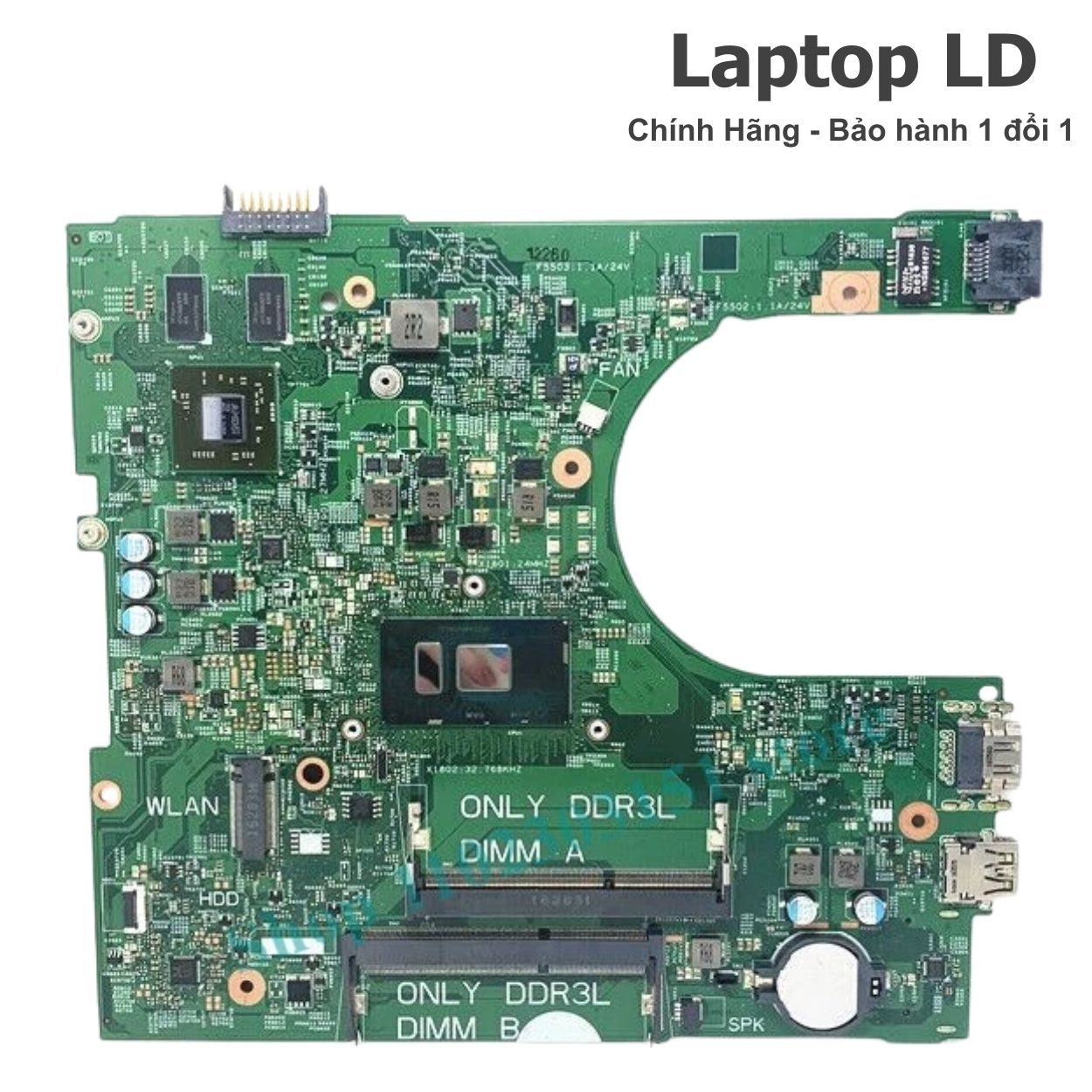

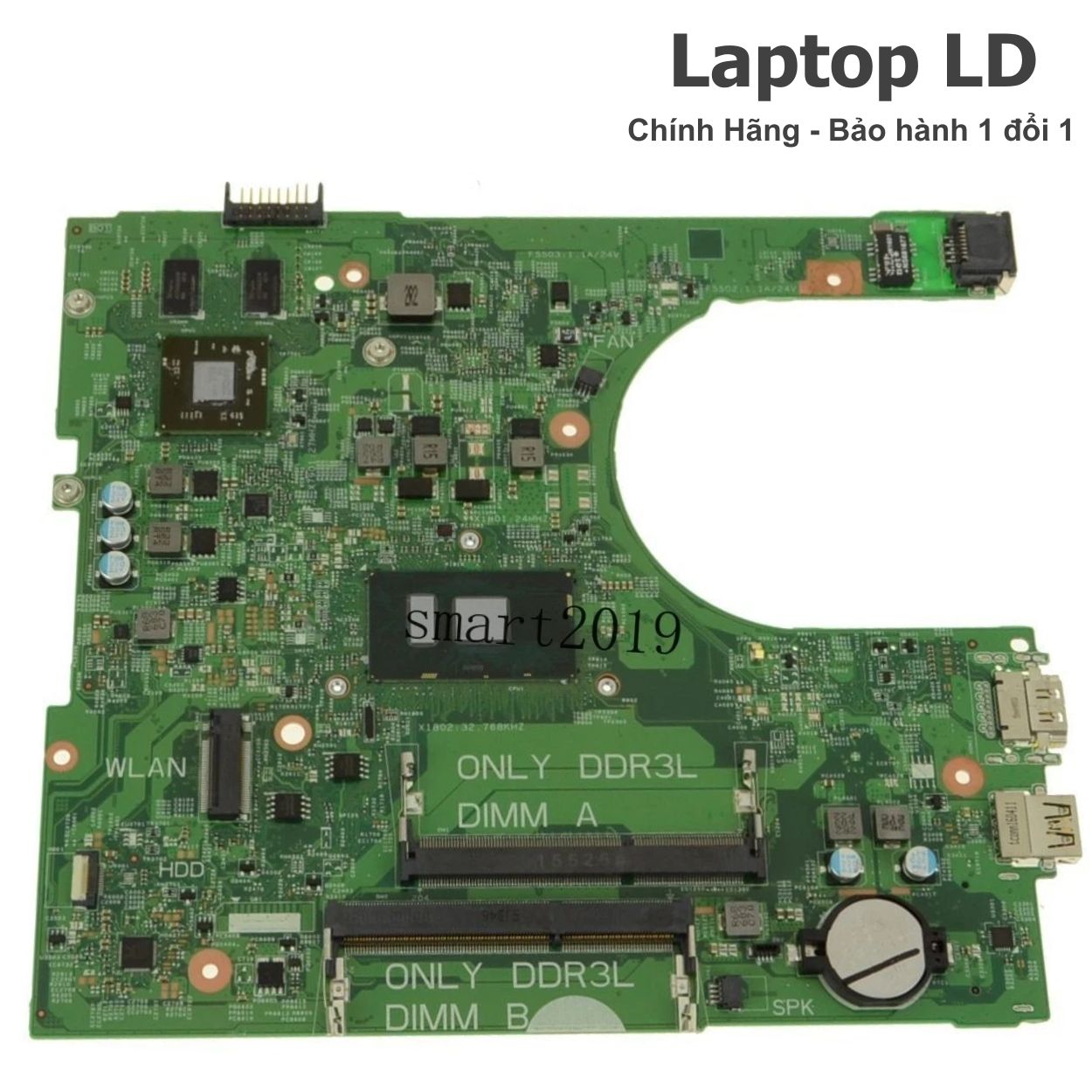

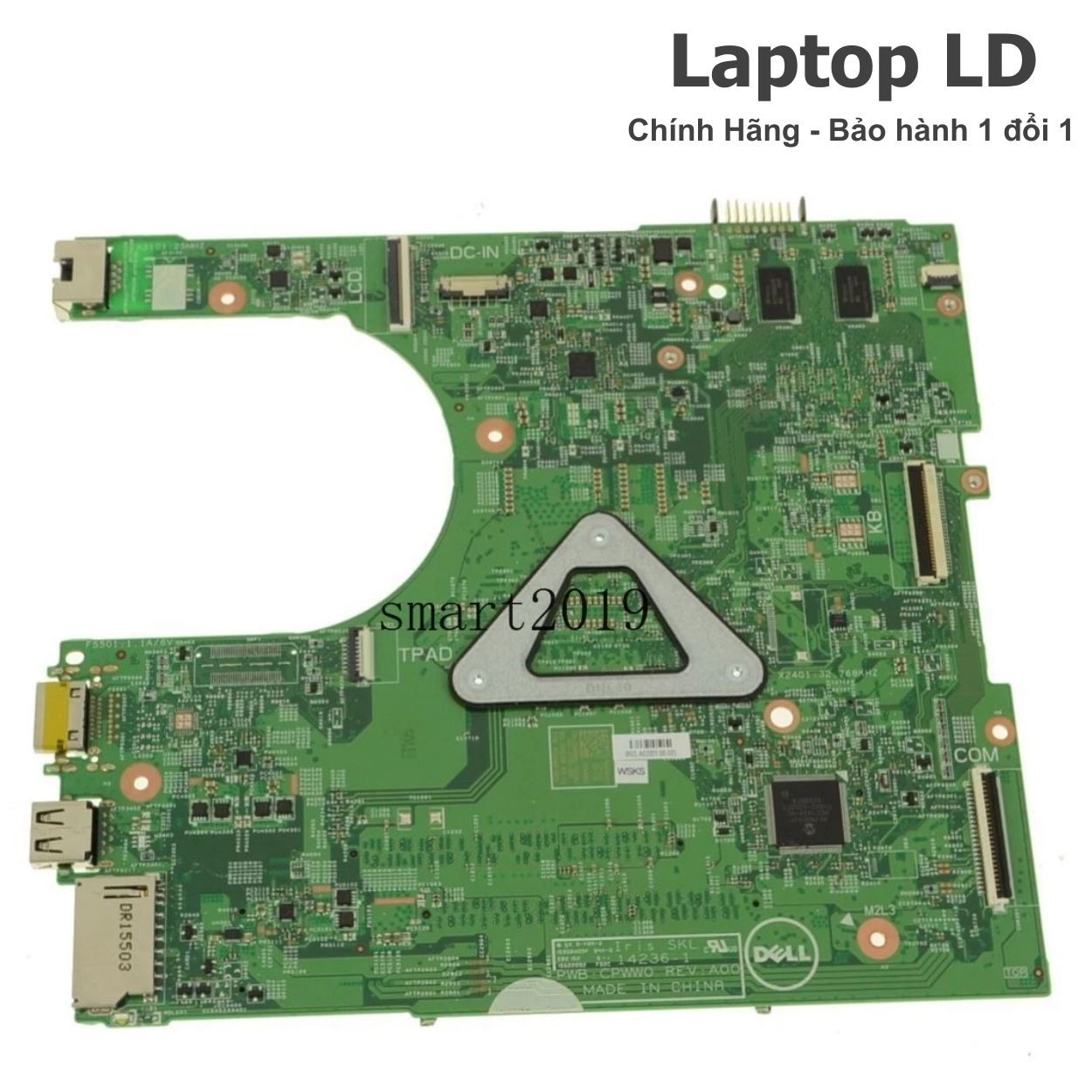

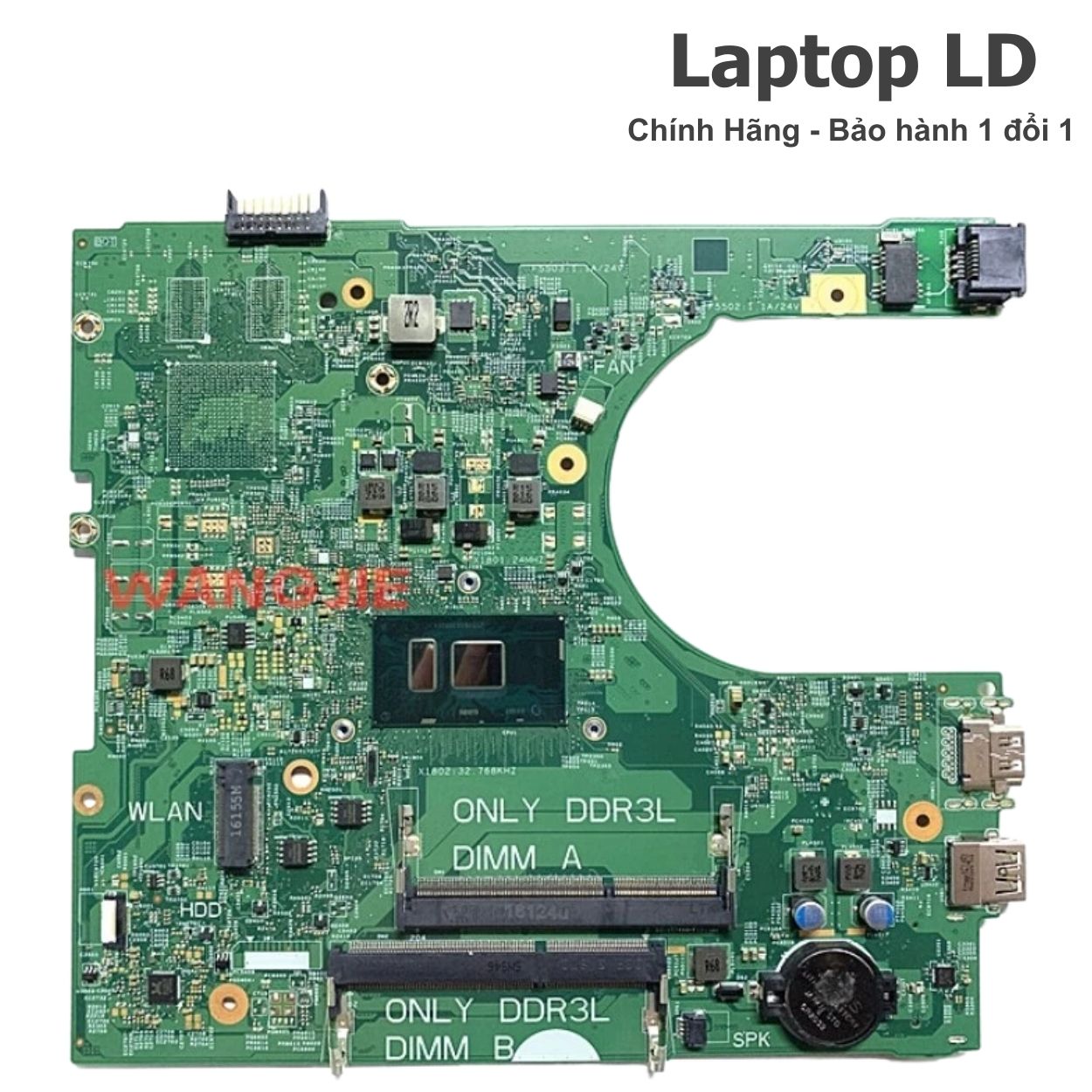

Hình ảnh tham khảo (14236-1 & cụm cổng)
- Không nhận sạc hoặc BIOS báo adapter lạ: model này dùng jack sạc Dell đầu kim đi qua cable DC-in rời, nên lỗi có thể nằm ở đầu kim, cable jack hoặc mạch sạc trên main laptop chứ không chỉ do adapter.
- Nhấn nguồn sáng đèn nhưng không hình: 14236-1 thường phải khoanh vùng kỹ giữa RAM DDR3L, khe RAM, BIOS, cáp màn hình, LCD và nguồn khởi động trước khi kết luận hỏng bo mạch chủ laptop.
- USB 3.0 dùng thiết bị nhẹ vẫn bình thường nhưng cắm ổ cứng ngoài lại rớt: đây là lỗi hay gặp ở dòng này do nhánh cấp nguồn/cổng I/O yếu theo tải.
- HDMI lúc có lúc mất: rất hay lộ khi cắm màn rời hoặc TV lâu hơn vài phút; cần test riêng HDMI đủ thời gian chứ không chỉ cắm lên hình là xong.
- Treo logo / nhận ổ không đều: board 14236-1 dùng ổ 2.5 inch SATA, nên lỗi đầu nối SATA, ổ cứng yếu hoặc BIOS nhận thiết bị không ổn đều có thể gây hiện tượng treo logo.
- Quạt quay mạnh vài giây rồi tắt: thường liên quan standby 3V/5V, chập tải nhẹ ở USB/I-O hoặc nguồn CPU chưa ổn định.
- Máy nóng dần rồi chớp hình/treo: với Inspiron 3459/3559 dùng lâu năm, bụi và keo khô làm nhánh nhiệt của CPU i5-6200U xuống rõ, dễ sinh lỗi chỉ lộ khi dùng 15–30 phút.
- LAN chỉ có ở thân 3559: nếu dùng chassis 3559 thì phải test riêng RJ45; còn bản 3459 không có cổng LAN full-size nên cần đối chiếu đúng thân máy trước khi kết luận lỗi motherboard.
- Board chung 2 model nên dễ nhầm cáp và vỏ: nhất là cáp màn, vị trí gá ốc và form thân 14 inch/15.6 inch, cần so chính xác trước khi lắp.
Thông số kỹ thuật Dell Inspiron 3559 | 3459 (14236-1)
| Mã | 14236-1 |
|---|---|
| Dòng máy | Dell Inspiron 14 3459 / Dell Inspiron 15 3559 |
| Nền tảng | Intel Skylake-U, chipset tích hợp trong CPU |

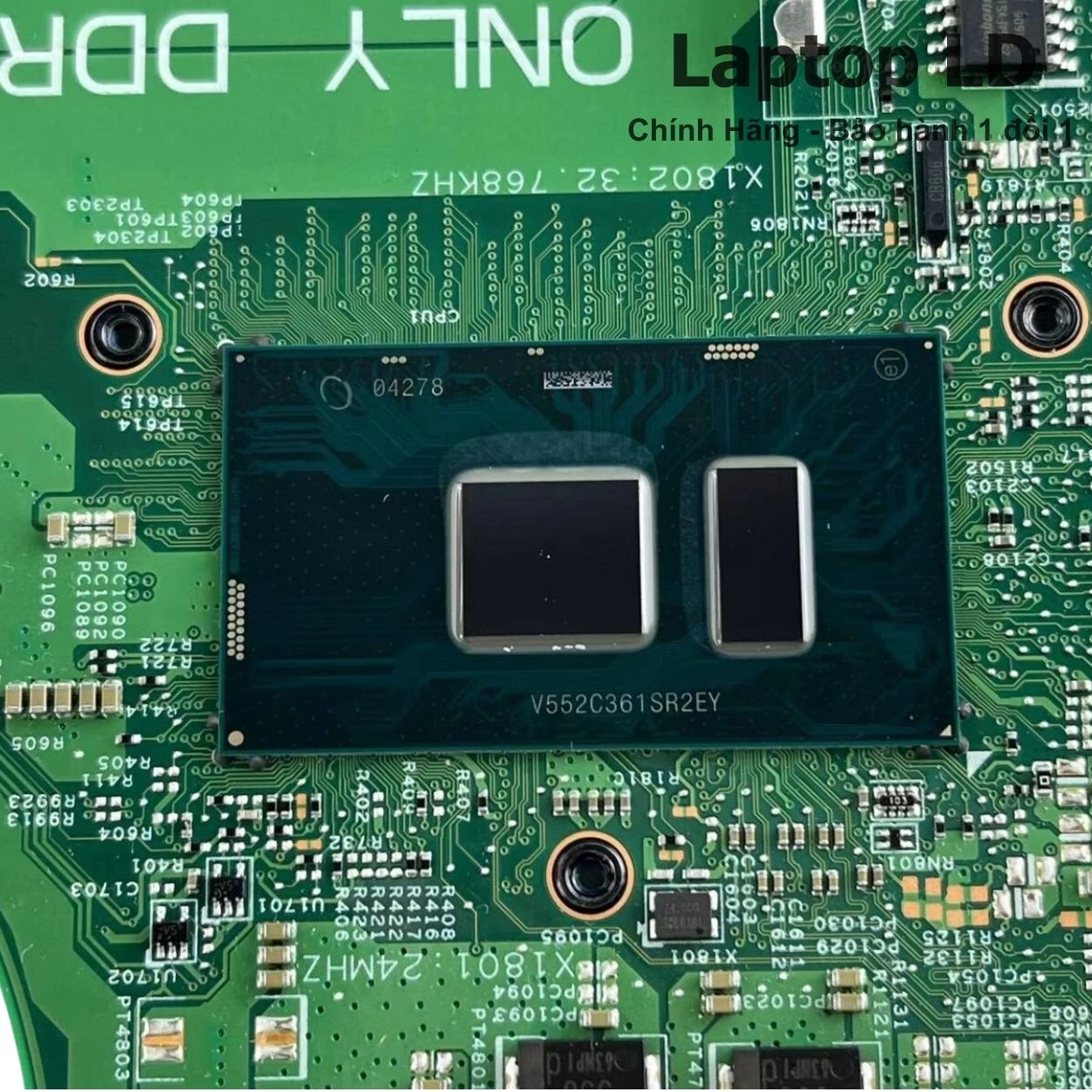

| CPU | Intel Core i5-6200U, 2 nhân 4 luồng, xung cơ bản 2.30GHz, Turbo Boost tối đa 2.80GHz, cache 3MB |
| GPU | Intel HD Graphics 520 tích hợp theo CPU |
| RAM | DDR3L 1600MHz SO-DIMM, 2 khe, hỗ trợ nâng cấp tối đa 16GB |
| Lưu trữ | 1 khe ổ 2.5" SATA 6Gbps |
| Màn hình | Inspiron 3459: 14.0" HD 1366x768 • Inspiron 3559: 15.6" HD 1366x768 |
| Cổng kết nối | 2 USB 2.0 • 1 USB 3.0 • HDMI • audio combo • khe SD • cổng nguồn DC-in • RJ45 LAN trên chassis 3559 |
| Kết nối | Wi-Fi 802.11ac / 802.11b/g/n • Bluetooth 4.0 • Intel WiDi (tùy card tương thích) |
| Pin | Pin 4-cell 40Wh hoặc 47Wh |
| Adapter | Adapter Dell đầu kim 45W hoặc 65W, cần BIOS nhận đúng adapter để sạc và vận hành ổn định |
Lưu ý: Board 14236-1 là nền tảng dùng cho cả Inspiron 3459 và 3559 nên khi đặt main máy tính xách tay, cần ưu tiên đối chiếu đúng thân máy 14 inch hay 15.6 inch, đúng cụm cổng, đúng dây DC-in và đúng vị trí cáp màn hình để tránh lệch form khi lắp.
Khi nào nên thay linh kiện 14236-1 cho Dell Inspiron 3559 | 3459?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay khi gặp các trường hợp sau (đã thử kiểm tra cơ bản mà vẫn tái diễn):
- Cắm sạc không vào, BIOS không nhận đúng adapter hoặc đèn pin nhấp nháy bất thường dù đã thử sạc Dell chuẩn.
- Nhấn nút nguồn không phản hồi, hoặc sáng đèn nguồn nhưng không lên hình, quạt quay rồi tắt.
- USB 3.0, HDMI hoặc LAN trên bản 3559 lỗi theo thời gian, cắm nhận lúc được lúc không.
- Treo logo, khởi động rất chậm hoặc không nhận HDD/SSD ổn định dù ổ còn tốt.
- Máy đang dùng bình thường nhưng lâu lâu tự tắt hoặc bật lên rồi tắt lặp lại sau khi nóng.
- Main laptop có dấu hiệu oxy hóa, nóng bất thường khu vực nguồn – sạc – SATA – I/O hoặc đã sửa nhiều lần.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay 14236-1: phương án nào hợp lý hơn?
- Jack sạc Dell đầu kim hoặc cable DC-in tiếp xúc kém: xử lý dây jack/đầu nối trước rồi test BIOS nhận adapter.
- Nóng, quạt ồn do bụi và keo khô: vệ sinh tản, thay keo và kiểm lại nhiệt CPU.
- Treo logo do HDD/SSD hoặc đầu nối SATA lỏng: thay ổ, kiểm caddy/đầu nối và BIOS trước khi kết luận.
- Không lên nguồn, sáng đèn không hình hoặc bật lên rồi tắt dù đã test tối giản.
- Không sạc do lỗi sâu ở mạch sạc hoặc đường nhận diện adapter tái diễn.
- Lỗi I/O, lỗi SATA hoặc nguồn khởi động lặp lại sau khi đã loại trừ linh kiện ngoại vi.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử adapter Dell chuẩn → kiểm tra BIOS nhận adapter → test rung nhẹ cable jack nguồn → kiểm tra/thay cable DC-in nếu cần → test RAM từng thanh → thử HDD/SSD khác → test HDMI bằng màn/cáp khác → copy file lớn qua USB 3.0 10–20 phút → test boot nhiều lần để xác nhận độ ổn định của nhánh SATA.
Gợi ý quyết định: nếu đã loại trừ adapter, jack sạc, RAM, ổ lưu trữ và cáp màn mà máy vẫn lỗi nguồn hoặc lỗi cổng I/O lặp lại, nên kiểm tra sâu bo mạch và cân nhắc thay đúng mã 14236-1.
Lỗi thường gặp trên Inspiron 3559 | 3459 (14236-1)
- Không nhận adapter hoặc sạc chập chờn: lỗi đường ID, cable jack nguồn mòn hoặc mạch sạc suy.
- Sáng đèn nguồn nhưng không hình: RAM, khe RAM, BIOS, màn hình, cáp màn hoặc nguồn khởi động bất thường.
- Bật lên vài giây rồi tắt: standby không ổn, chập tải nhẹ nhánh I/O hoặc nguồn CPU lỗi.
- Treo logo, nhận ổ không đều: HDD/SSD yếu, đầu nối SATA lỏng hoặc BIOS không ổn định.
- USB 3.0 / HDMI / LAN chập chờn: cổng oxy hóa, mối hàn yếu hoặc nguồn cấp I/O không bền.
- Máy dùng 15–30 phút mới lộ lỗi: nhiệt tăng cao, keo khô hoặc nguồn tải suy theo thời gian.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc không vào / BIOS báo adapter không đúng |
|---|---|
| Nguyên nhân | Adapter không chuẩn • jack đầu kim Dell lỏng • cable DC-in lỗi • đường nhận diện adapter lỗi • mạch sạc suy |
| Cách khoanh vùng | Thử adapter chuẩn → vào BIOS kiểm nhận diện adapter → test rung nhẹ đầu sạc 15–20 phút → kiểm cable DC-in → nếu vẫn lặp, kiểm tra sâu phần sạc trên bo mạch chủ laptop |
| Triệu chứng | Sáng đèn nguồn nhưng không có hình |
| Nguyên nhân | RAM/khe RAM lỗi • BIOS lỗi • cáp màn/LCD lỗi • nguồn khởi động chưa ổn |
| Cách khoanh vùng | Test RAM từng thanh → thử màn ngoài → kiểm cáp màn → khởi động tối giản → nếu vẫn lặp, kiểm tra nhánh nguồn khởi động |
| Triệu chứng | Treo logo / vào Windows chậm |
| Nguyên nhân | HDD/SSD lỗi • đầu nối SATA lỏng • BIOS hoặc nguồn lưu trữ bất thường |
| Cách khoanh vùng | Thử ổ khác → kiểm tra đầu nối SATA → reset BIOS → restart nhiều lần để bắt lỗi lặp |
| Triệu chứng | USB 3.0 hoặc LAN chập chờn khi tải |
| Nguyên nhân | Cổng lỏng/oxy hóa • nhánh cấp nguồn I/O yếu • lỗi controller theo tải |
| Cách khoanh vùng | Vệ sinh cổng → cắm ổ cứng ngoài hoặc test truyền file qua LAN 10–20 phút → theo dõi rớt kết nối hoặc treo cổng |
| Triệu chứng | HDMI lúc có lúc mất |
| Nguyên nhân | Cổng HDMI tiếp xúc kém • mối hàn yếu • đường xuất hình không ổn định |
| Cách khoanh vùng | Thử màn và cáp khác → test riêng HDMI đủ 10–15 phút → theo dõi nhấp nháy hoặc mất tín hiệu giữa chừng |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt toàn bộ nguồn: tắt máy, rút adapter, tháo pin và xả điện trước khi thao tác.
- Tháo nắp đáy, HDD/SSD, RAM và các module cần thiết; lưu ý board 14236-1 dùng chung cho 2 thân máy nên phải phân loại ốc và cáp rất kỹ.
- Tháo bàn phím, palmrest, cáp màn hình, loa, Wi-Fi, cable DC-in, cáp ổ cứng và các kết nối liên quan đúng thứ tự để tránh gãy socket.
- Tháo bộ tản CPU, vệ sinh sạch quạt và heatsink trước khi lắp lại.
- Đặt main laptop mới theo đúng cụm cổng của thân 3459 hoặc 3559, căn đều HDMI/USB/RJ45 rồi siết ốc đúng vị trí.
- Test sơ bộ trước khi ráp kín: nhận sạc, lên hình, nhận RAM, nhận ổ SATA, kiểm tra BIOS nhận adapter đúng.
- Ráp hoàn thiện và test đủ checklist: sạc-xả, nhiệt CPU, USB 2.0/3.0, HDMI, LAN trên bản 3559, webcam, âm thanh và khởi động nhiều lần.
- Chạy test theo thời gian đủ lâu để loại trừ lỗi “copy file mới rớt USB”, “cắm HDMI một lúc mới mất hình” hoặc “boot vài lần mới lộ treo logo”.
Checklist test sau khi mua/thay
- Test sạc: BIOS nhận đúng adapter, sạc ổn định 15–20 phút; rung nhẹ đầu cắm không bị ngắt.
- Test nguồn: bật tắt nhiều lần, không lỗi sáng đèn nhưng không hình hoặc bật rồi tắt.
- Test RAM: nhận đủ dung lượng, thử từng khe nếu máy từng có hiện tượng đen màn.
- Test lưu trữ: HDD/SSD đọc ghi ổn định, khởi động lại nhiều lần không treo logo.
- Test USB 3.0 / USB 2.0: cắm ổ cứng ngoài, copy file lớn 10–20 phút để bắt lỗi rớt thiết bị.
- Test LAN trên bản 3559: ping và truyền file 10–15 phút để kiểm tra độ ổn định của cổng mạng.
- Test HDMI: xuất hình ổn định trên màn ngoài, không nhấp nháy hoặc mất tín hiệu khi dùng lâu.
- Test webcam, loa, mic, jack tai nghe và bàn phím/trackpad.
- Test nhiệt: chạy tải CPU theo thời gian, theo dõi quạt, nhiệt và độ ổn định tổng thể.
- Test lại đúng thân máy 14 inch hoặc 15.6 inch sau khi ráp kín để tránh cấn cáp, lệch form hoặc thiếu chân ốc.
Giá linh kiện & giá thay Dell Inspiron 3559 | 3459
Giá 14236-1 (linh kiện)
Giá phụ thuộc vào tình trạng thực tế của board, độ đẹp cụm cổng, khu vực nguồn – sạc – SATA – I/O, mức oxy hóa, lịch sử sửa chữa trước đó và độ đồng bộ của linh kiện đi kèm. Trung tâm sẽ đối chiếu đúng model trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh máy, kiểm tra tổng thể và test theo checklist kỹ thuật.
- Báo giá rõ trước khi làm; không tự ý phát sinh nếu khách chưa đồng ý.
Thay cho Inspiron 3559 | 3459 có lấy ngay không?
Nếu có sẵn đúng board 14236-1, thời gian thay và kiểm tra thường hoàn tất trong ngày. Riêng các máy cần test sạc, test SATA, test USB 3.0 và test HDMI lâu để xác nhận ổn định sẽ được báo trước theo tình trạng thực tế.
Đánh giá khách hàng
Qfat tham khảo: 9.2/10 (BIOS nhận adapter ổn định + boot nhiều lần không treo logo + USB 3.0 copy file lớn bền + HDMI dùng lâu không rớt tín hiệu).
Khách văn phòng: “Máy trước đó sạc chập chờn, cắm ổ cứng ngoài vào USB 3.0 hay bị rớt và có lần bật máy sáng đèn mà không lên hình. Sau khi thay đúng board thì nhận sạc đều, khởi động ổn định hơn và cổng dùng bền hơn.”
Phản hồi kỹ thuật: “Đã test BIOS nhận adapter, test bật tắt nhiều lần, test RAM từng khe, test HDD/SSD SATA, test USB 3.0 copy file lớn, test HDMI, test LAN trên thân 3559 và kiểm tra cable jack nguồn trước khi bàn giao.”
Câu hỏi thường gặp
Board 14236-1 dùng chung cho 3459 và 3559 thì có lắp chéo thân máy được không?
Không nên lắp theo kiểu nhìn giống là lắp. Dù cùng nền tảng, hai thân máy 14 inch và 15.6 inch khác nhau ở form vỏ, cách đi cáp, vị trí ốc và cụm cổng. Khi đặt bo mạch chủ laptop phải so đúng thân 3459 hay 3559, đặc biệt là cáp màn hình, cable nguồn DC-in và vị trí gá cổng.
Vì sao máy vẫn nhận chuột USB nhưng cắm ổ cứng ngoài lại hay rớt?
Đây là lỗi khá đặc trưng của board 14236-1. Thiết bị nhẹ như chuột tiêu thụ điện thấp nên vẫn chạy, nhưng khi cắm ổ cứng ngoài hoặc SSD box thì nhánh cấp nguồn/cổng USB mới lộ yếu. Vì vậy muốn bắt đúng bệnh phải test copy file lớn đủ thời gian, không thể chỉ cắm chuột rồi kết luận cổng USB ổn.
Nhận máy sau thay cần ưu tiên test gì quan trọng nhất?
Nên ưu tiên: test BIOS nhận đúng adapter, test bật tắt nhiều lần, test HDD/SSD boot nhiều vòng, test USB 3.0 copy file lớn, test HDMI và kiểm tra RAM. Với thân 3559 thì test thêm LAN truyền file đủ lâu. Đây là các điểm lỗi đặc trưng hay lộ lại nhất trên mainboard laptop Dell Inspiron 3459 / 3559.
