Laptop LD • Main Dell Inspiron 16 7630 2-in-1
Thay main Dell Inspiron 16 7630 2-in-1 i7-1360P 213228-2 đúng mã
Đúng board Quake N16 RPL UMA 2IN1 213228-2, CPU Intel Core i7-1360P, Intel Iris Xe Graphics và 16GB RAM LPDDR5-4800 onboard. Bo mạch có một khe SSD M.2 2230/2280, hai cổng Thunderbolt 4, HDMI 1.4, khe SD, màn hình cảm ứng 16 inch xoay 360°. Dell DP/N thường gặp là 0J3TXK/J3TXK; một số lô linh kiện ghi 0Y7NWJ/Y7NWJ nên phải kiểm tem trắng và revision PCB trước khi giao hoặc lắp.
- Quake N16 213228-2
- CPU i7-1360P
- 16GB LPDDR5 onboard
- Bản UMA
- 2 Thunderbolt 4
- Màn cảm ứng 360°
Xác thực kỹ thuật: Dell xác nhận Inspiron 16 7630 2-in-1 dùng i7-1360P, RAM LPDDR5-4800 onboard tối đa 16GB, một SSD M.2, hai Thunderbolt 4 và sạc USB-C 65W. Nguồn linh kiện thứ cấp ghi nhận board 213228-2 i7-1360P 16GB UMA với Dell DP/N 0J3TXK/J3TXK hoặc 0Y7NWJ/Y7NWJ theo lô; bắt buộc kiểm tem thật.

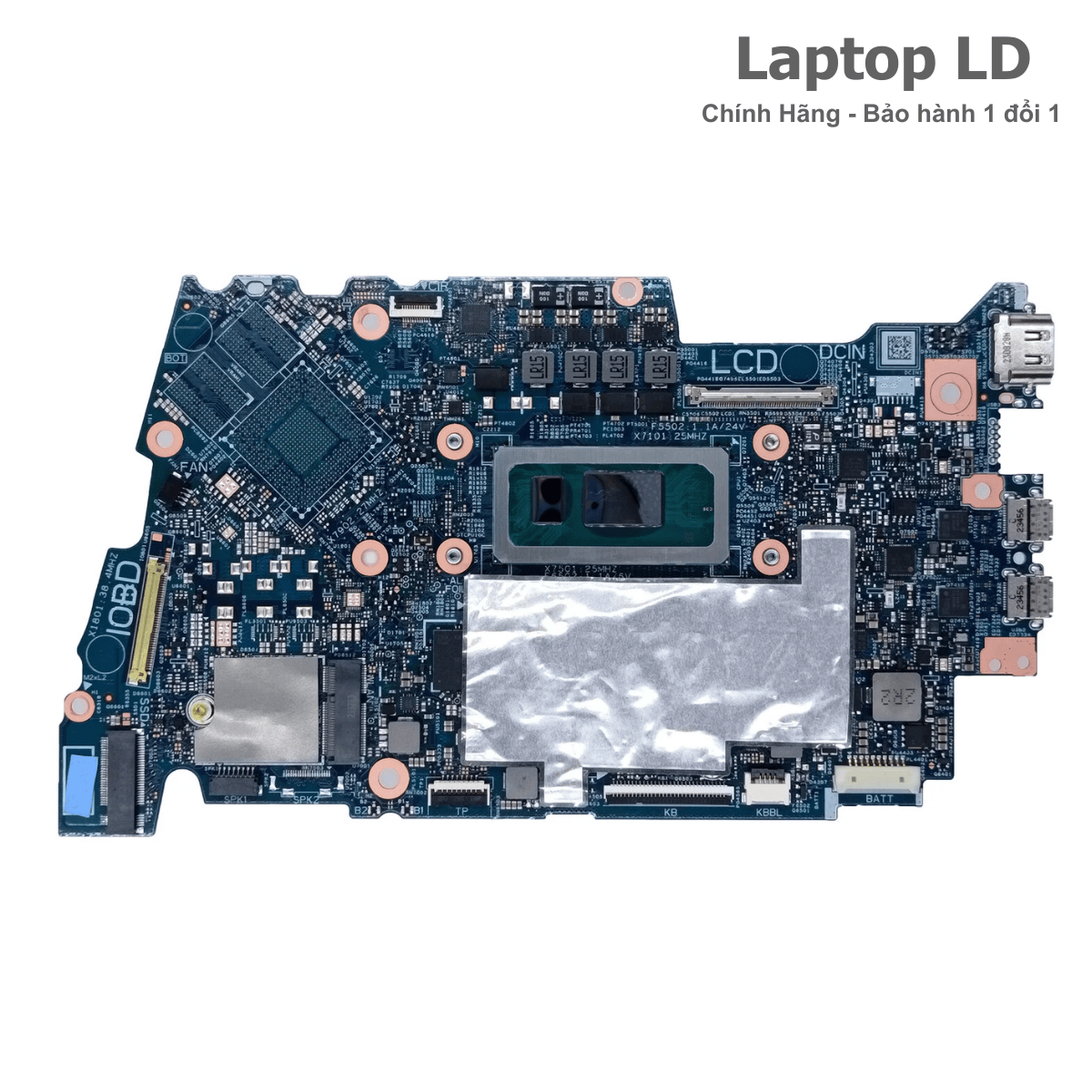

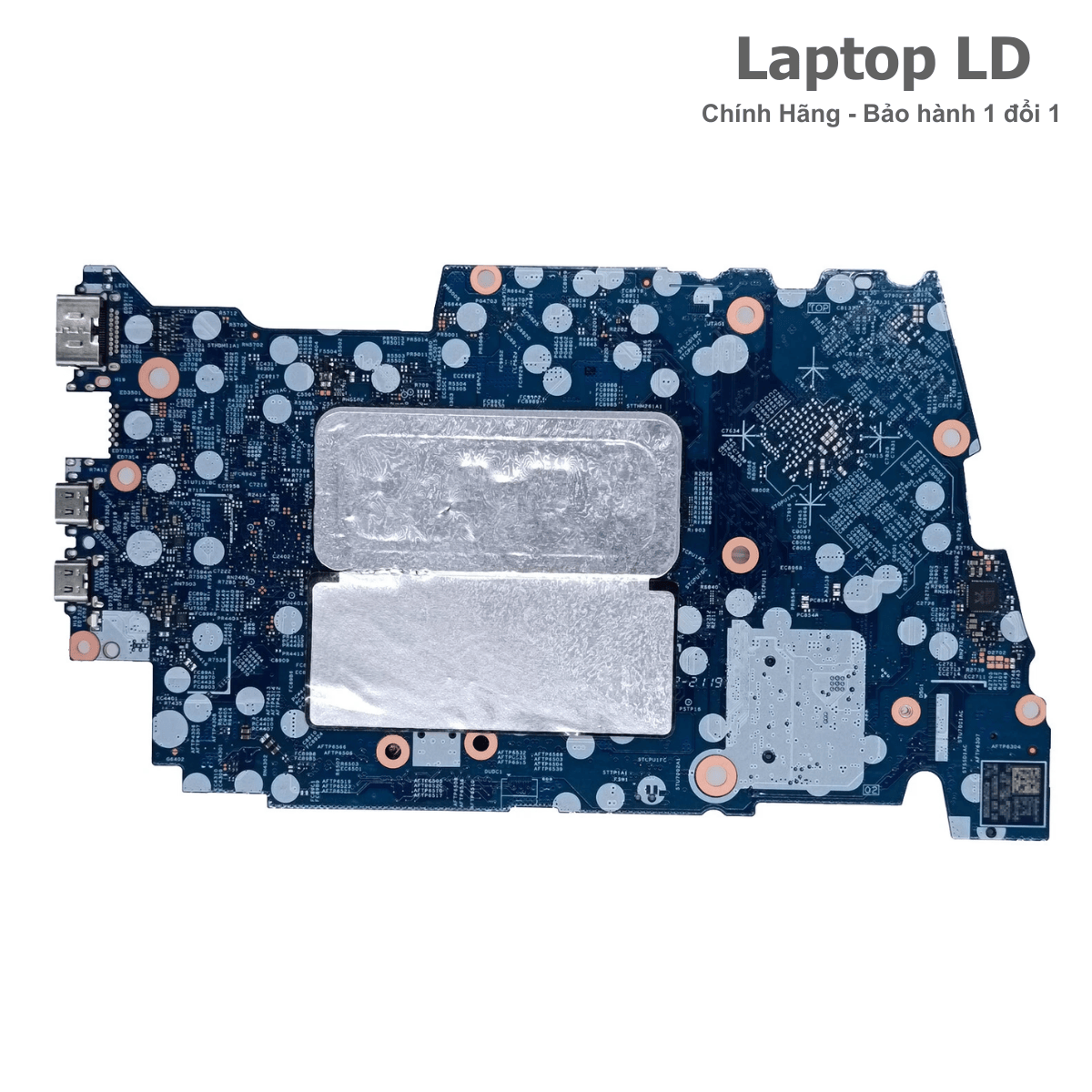

Vị trí linh kiện và ảnh tổng thể main Dell Inspiron 16 7630 2-in-1 i7-1360P 213228-2
Ảnh thực tế giúp nhận biết CPU i7-1360P, cụm RAM LPDDR5 onboard, khe SSD M.2 2230/2280, card Wi-Fi, mạch sạc USB-C, hai cổng Thunderbolt 4, HDMI 1.4, USB-A, khe SD và các đầu cáp màn hình cảm ứng, pin, quạt, bàn phím, touchpad, loa và cảm biến bản lề.
Cần gửi gì để Laptop LD báo đúng main?
Để báo đúng board 213228-2 i7-1360P 16GB LPDDR5 bản UMA và tránh nhầm main i5, RAM 8GB hoặc main có NVIDIA GeForce MX550, khách nên gửi đầy đủ ảnh tem và bo mạch thực tế.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model Dell Inspiron 16 7630 2-in-1 và Service Tag.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh mã board 213228-2, revision PCB và tem Dell DP/N.
- Ảnh khu vực CPU i7-1360P, các chip RAM LPDDR5 onboard và khe SSD M.2.
- Ảnh khu vực GPU để xác nhận main UMA không có chip NVIDIA và VRAM rời.
- Ảnh hai cổng Thunderbolt 4, HDMI, hai USB-A, jack audio và khe SD.
- Ảnh đầu cáp màn hình/cảm ứng, pin, quạt, bàn phím, touchpad, loa và camera.
- Mô tả lỗi thực tế: không nguồn, không sạc USB-C, treo logo, lỗi RAM, mất SSD, không xuất hình, mất cảm ứng, lỗi xoay màn hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng board 213228-2, CPU i7-1360P, RAM onboard 16GB và revision PCB.
- Phân biệt đúng bản UMA 16GB với main i5 8GB hoặc main có NVIDIA GeForce MX550 2GB.
- Tránh nhầm Inspiron 16 7630 2-in-1 với Inspiron 16 Plus 7630 hoặc Inspiron 16 7635 nền AMD.
- Kiểm tra đúng layout RAM, SSD, Wi-Fi và cụm cổng theo bo mạch thực tế.
- Khoanh vùng lỗi nằm ở main, sạc USB-C, pin, SSD, RAM, màn hình, cáp cảm ứng hay cụm bản lề.
- Rút ngắn thời gian kiểm tra khi mang máy đến cửa hàng hoặc gửi máy từ xa.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Dell Inspiron 16 7630 2-in-1 i7-1360P 213228-2 được báo theo đúng Dell DP/N, revision PCB, tình trạng bo mạch và gói bảo hành. Giá và tồn kho được xác nhận tại thời điểm khách gửi ảnh tem/main thực tế.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được tháo lắp theo cấu trúc 2-in-1 bản lề 360°, kiểm tra cáp cảm ứng, cáp màn, pin, quạt, tản nhiệt, RAM, SSD, Wi-Fi và các cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng board 213228-2 và máy không vào nước, không chập nhiều tầng nguồn. Máy từng sửa USB-C, BIOS, RAM, đường màn/cảm ứng hoặc bị gãy bản lề cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Inspiron 16 7630 2-in-1, i7-1360P, 213228-2, RAM 16GB, Dell DP/N và revision.
- Xác nhận board 213228-2 là bản UMA 16GB LPDDR5, không có chip NVIDIA MX550 và VRAM rời.
- Kiểm tra nguồn, sạc USB-C, hai Thunderbolt 4, HDMI, USB-A, khe SD, RAM, SSD, Wi-Fi, Bluetooth, cảm ứng, bàn phím, touchpad, loa và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Dell Inspiron 16 7630 2-in-1 i7-1360P 213228-2 dùng cho máy nào?
Dòng máy phù hợp
- Dell Inspiron 16 7630 2-in-1.
- CPU Intel Core i7-1360P onboard.
- Board Quake N16 RPL UMA 2IN1 213228-2.
- Phiên bản UMA dùng Intel Iris Xe Graphics, không có NVIDIA MX550.
- RAM LPDDR5-4800 hàn onboard; board i7 trong bài có 16GB và không nâng cấp được.
- Một khe SSD M.2 2230/2280 PCIe NVMe; 2230 tối đa 1TB, 2280 tối đa 2TB theo Dell.
- Hai cổng Thunderbolt 4 có Power Delivery, hai USB-A, HDMI 1.4, khe SD và audio 3.5mm.
- Màn hình cảm ứng 16 inch, bản lề xoay 360°, có cấu hình FHD+ hoặc UHD+ OLED.
Không nên thay chéo khi chưa kiểm
- Không nhầm Inspiron 16 7630 2-in-1 với Inspiron 16 Plus 7630 hoặc Inspiron 16 7635 AMD.
- Không nhầm i7-1360P với i5-1335U hoặc CPU dòng H của bản Plus.
- Không nhầm main UMA 213228-2 16GB với main i5 8GB hoặc main NVIDIA GeForce MX550 2GB.
- Không chọn theo hình dáng vỏ vì bản 2-in-1, bản Plus và bản AMD có tên gần giống nhau.
- Không bỏ qua Dell DP/N và revision PCB vì cùng mã nền có thể khác lô linh kiện.
- Không dùng sai cụm tản nhiệt, cáp màn/cảm ứng hoặc cáp pin giữa các biến thể.
- Không kết luận lỗi main trước khi loại trừ sạc USB-C, pin, RAM, SSD, cáp màn và cảm ứng.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Dell Inspiron 16 7630 2-in-1. | Nhầm với Inspiron 16 Plus 7630 hoặc Inspiron 16 7635 nền AMD. |
| Board number | Quake N16 RPL UMA 2IN1 213228-2. | Đặt theo tên máy nhưng không kiểm mã PCB, RAM onboard và revision. |
| Dell DP/N | Đối chiếu trực tiếp trên tem trắng của main. | Tự suy đoán DP/N từ ảnh hoặc dùng part number của revision khác. |
| CPU | Intel Core i7-1360P, 12 nhân, 16 luồng, Turbo 5,00GHz, 18MB cache. | Nhầm sang i5-1335U hoặc main Inspiron 16 Plus dùng CPU dòng H. |
| GPU | Intel Iris Xe Graphics tích hợp, bản UMA. | Nhầm với cấu hình NVIDIA GeForce MX550 2GB GDDR6. |
| RAM | LPDDR5-4800 onboard; board i7-1360P trong bài có 16GB. | Tưởng có khe RAM nâng cấp hoặc đặt nhầm board 8GB. |
| SSD | 1 khe M.2 2230/2280; Gen3/Gen4, tối đa 1TB với 2230 hoặc 2TB với 2280. | Nhầm máy có hai khe SSD hoặc dùng sai giá đỡ 2230/2280. |
| Cổng ngoài | 2 USB-A 5Gbps, 2 Thunderbolt 4/USB4 có PD, HDMI 1.4, SD và audio 3.5mm. | Ghi nhầm HDMI 2.0, thiếu khe SD hoặc nhầm số lượng USB-C. |
| Sạc | USB-C 65W theo cấu hình chuẩn của Dell. | Dùng củ/cáp không đủ công suất làm sạc chậm, tụt pin hoặc không ổn định khi tải. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem Dell DP/N, mã PCB, CPU, GPU, RAM, SSD và cụm cổng trước khi đặt hàng.

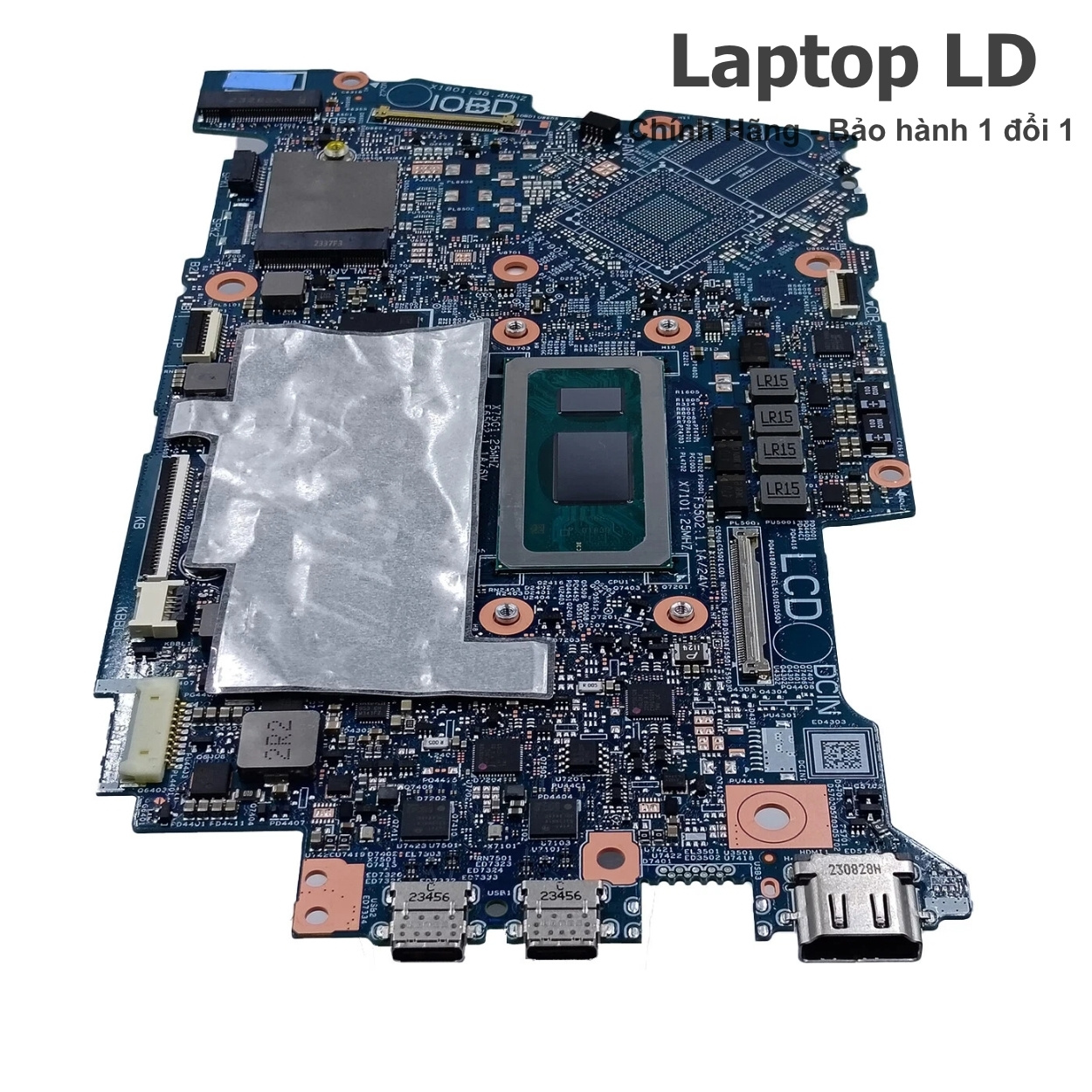

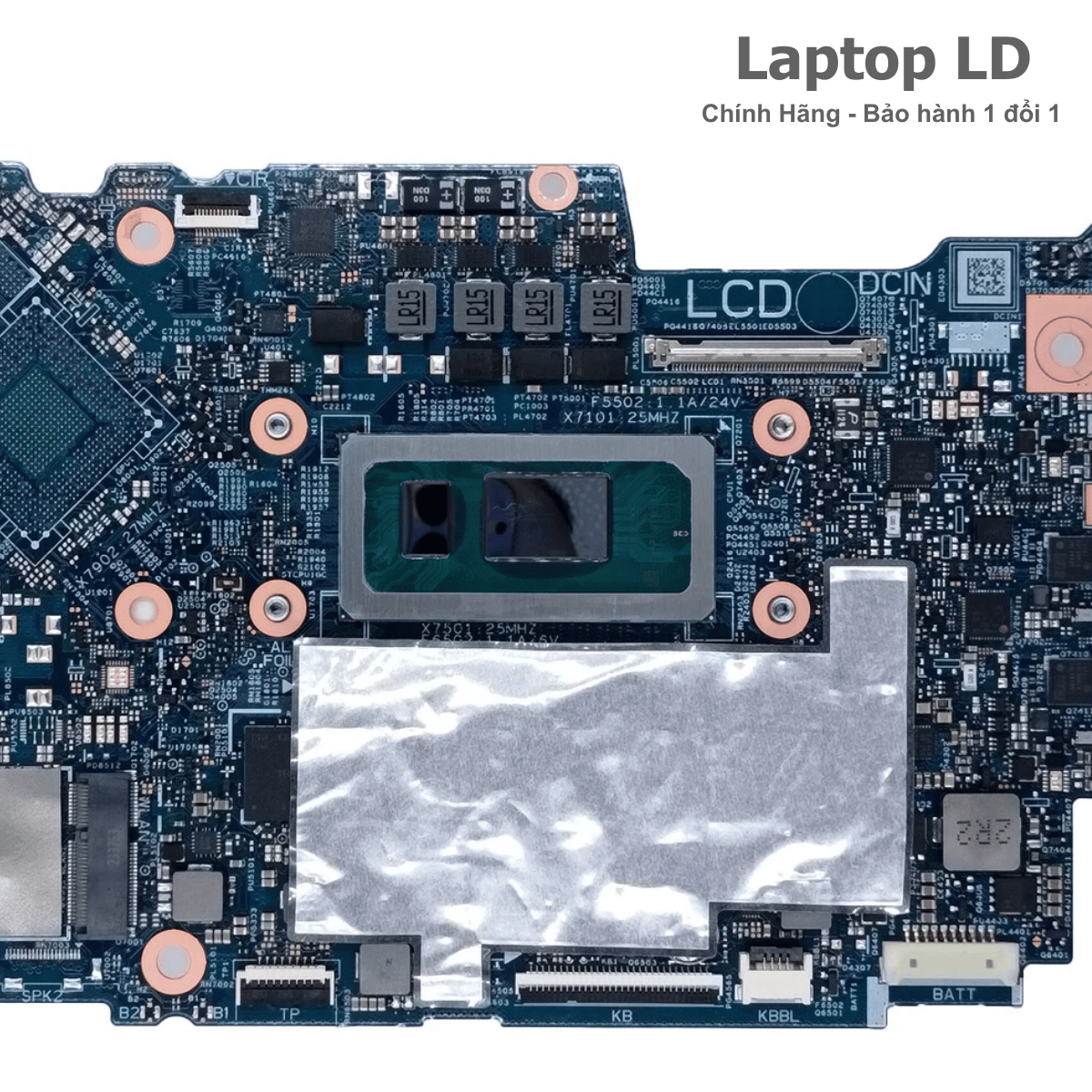

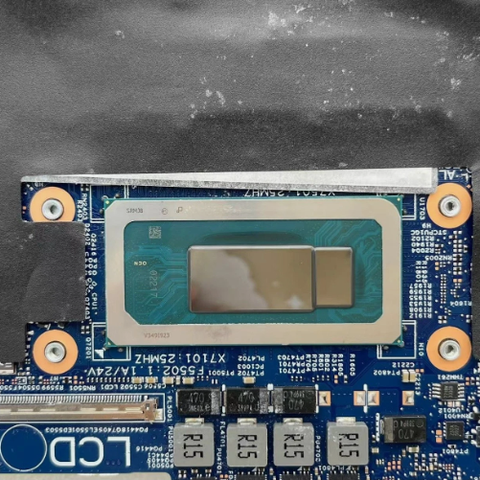

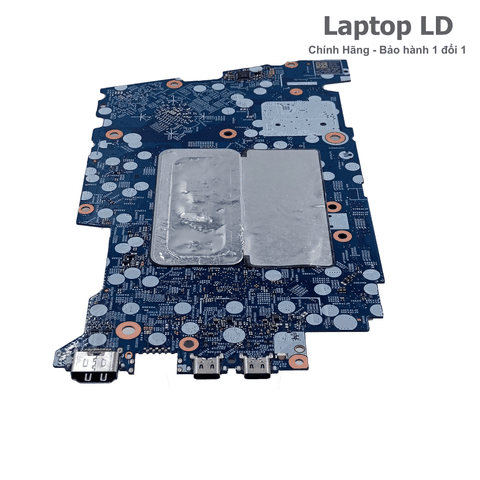

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Dell Inspiron 16 7630 2-in-1
Nhóm ảnh này giúp đối chiếu đúng CPU i7-1360P, cụm RAM LPDDR5 onboard 16GB, khe SSD M.2 2230/2280, khu vực nguồn USB-C, hai Thunderbolt 4, HDMI 1.4, USB-A, khe SD và dấu hiệu board UMA không có chip NVIDIA/VRAM.
Dấu hiệu nên kiểm tra bo mạch Dell Inspiron 16 7630 2-in-1
Lỗi nguồn và sạc USB-C
- Bấm nguồn không phản hồi, không sáng đèn hoặc chỉ nháy mã lỗi.
- Không nhận sạc USB-C ở một hoặc cả hai cổng Thunderbolt 4.
- Máy báo sạc nhưng pin không tăng hoặc tụt pin khi chạy tải.
- Cổng USB-C nóng, lỏng, chập sau khi dùng dock, hub hoặc cáp hỏng.
- Máy tự tắt khi cắm màn ngoài, xoay bản lề hoặc chạy tải cao.
- Nguồn chờ có nhưng không khởi tạo đủ nguồn CPU, RAM hoặc PCH.
Lỗi khởi động, RAM và SSD
- Treo logo Dell, khởi động lặp hoặc tự vào BIOS.
- Có nguồn nhưng màn hình đen, quạt quay rồi dừng.
- RAM LPDDR5 onboard lỗi gây không POST, xanh màn hoặc treo ngẫu nhiên.
- Không nhận SSD M.2 dù ổ đã kiểm tra tốt.
- Mất ổ sau sleep, lỗi BitLocker hoặc lỗi đường PCIe.
- BIOS lỗi sau cập nhật, mất nguồn hoặc pin cạn sâu.
Lỗi hình ảnh, cảm ứng và ngoại vi
- Màn FHD+ WVA hoặc UHD+ OLED chớp, sọc, mất cảm ứng hoặc chỉ lên màn ngoài.
- HDMI hoặc Thunderbolt không xuất hình.
- Mất cảm ứng, xoay màn, cảm biến bản lề hoặc chế độ tablet.
- USB-A, khe SD, audio, camera, mic, loa, bàn phím hoặc touchpad mất nhận.
- Wi-Fi/Bluetooth mất nhận do card, nguồn card hoặc đường PCIe/USB.
- Máy vào nước ở cạnh cổng làm oxy hóa mạch sạc và các đường tín hiệu.
Nên sửa hay thay bo mạch Dell Inspiron 16 7630 2-in-1?
Dòng 2-in-1 có màn cảm ứng, bản lề 360°, hai cổng Thunderbolt 4 và nhiều cáp tín hiệu mảnh. Cần loại trừ sạc, pin, RAM, SSD, cáp màn/cảm ứng và cụm bản lề trước khi kết luận hỏng main.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở một cổng USB-C, HDMI, USB-A, khe SD hoặc linh kiện bảo vệ.
- Mạch Power Delivery còn giao tiếp và chập chưa lan sang nguồn chính.
- BIOS lỗi có thể nạp lại, CPU và RAM vẫn hoạt động ổn định.
- Không nhận SSD do socket M.2, nguồn SSD hoặc linh kiện ngoại vi.
- Lỗi màn/cảm ứng do đầu cáp, nguồn panel hoặc tiếp xúc chân cáp.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
Nên thay bo mạch khi cần ổn định hơn
- CPU i7-1360P hoặc RAM LPDDR5 onboard lỗi nặng, không khởi tạo hoặc chập nguồn lõi.
- Chập nặng hai cổng Thunderbolt 4, mạch PD và nguồn chính cùng lúc.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Board đã sửa nhiều lần nhưng lỗi tái phát khi tải hoặc xoay bản lề.
- Chi phí sửa sâu gần bằng main thay thế đã được kiểm tra đầy đủ.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số chính của main Dell Inspiron 16 7630 2-in-1 CPU i7-1360P board 213228-2 bản UMA 16GB LPDDR5. Dell DP/N và revision phải xác nhận theo tem main thực tế.
| Tên sản phẩm | Main Dell Inspiron 16 7630 2-in-1 CPU Intel Core i7-1360P board 213228-2 |
|---|---|
| Dòng máy tương thích | Dell Inspiron 16 7630 2-in-1 |
| Board number | Quake N16 RPL UMA 2IN1 213228-2 |
| Dell DP/N | Thường gặp 0J3TXK/J3TXK; một số listing ghi 0Y7NWJ/Y7NWJ. Bắt buộc đối chiếu tem trắng trước khi giao/lắp |
| CPU | Intel Core i7-1360P onboard, 12 nhân gồm 4 P-core + 8 E-core, 16 luồng, Turbo tối đa 5,00GHz, 18MB Intel Smart Cache, base power 28W |
| GPU / VGA | Intel Iris Xe Graphics tích hợp, dùng chung RAM hệ thống; board 213228-2 trong bài là bản UMA, không có NVIDIA GeForce MX550 và VRAM rời |
| RAM hỗ trợ | LPDDR5-4800 hàn onboard; Dell công bố 8GB hoặc 16GB, tối đa 16GB. Board i7-1360P 213228-2 trong bài dùng 16GB và không nâng cấp được |
| Ổ cứng hỗ trợ | 1 khe M.2 2230/2280 PCIe NVMe; M.2 2230 Gen3/Gen4 tối đa 1TB, M.2 2280 Gen4 tối đa 2TB |
| Khe trên main | RAM LPDDR5 hàn onboard, 1 khe SSD M.2 2230/2280, 1 khe M.2 2230 cho card Wi-Fi/Bluetooth, đầu pin, màn hình/cảm ứng, bàn phím, touchpad, loa, quạt và camera |
| Cổng ngoài | 2 USB-A 3.2 Gen 1 5Gbps, 2 Thunderbolt 4/USB4 40Gbps có Power Delivery và DisplayPort 1.4, 1 HDMI 1.4, 1 khe SD, 1 jack tai nghe/mic 3.5mm; không có LAN RJ-45 |
| Màn hình tương thích | 16 inch cảm ứng 10 điểm, tỷ lệ 16:10; FHD+ 1920×1200 WVA 300 nit 100% sRGB hoặc UHD+ 3840×2400 OLED 400 nit 100% DCI-P3, đều 60Hz |
| Pin | Tùy cấu hình máy dùng pin 4 cell 64Wh hoặc 6 cell 86Wh |
| Sạc | USB-C 65W, 20V/3.25A theo cấu hình chuẩn Dell |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Sạc USB-C, cáp sạc, pin, mạch PD, nguồn chờ hoặc chập nguồn chính. | Thử sạc/cáp chuẩn, kiểm từng cổng Thunderbolt, ngắt pin và đo dòng chờ. |
| Chỉ một cổng USB-C nhận sạc | Chân cổng, IC bảo vệ, controller PD hoặc đường CC của cổng còn lại. | Đổi cáp, đổi cổng, đo VBUS/CC và theo dõi quá trình đàm phán PD. |
| Treo logo hoặc khởi động lặp | BIOS, RAM, SSD, nguồn CPU hoặc thiết bị ngoại vi. | Tháo SSD, thử từng thanh/khe RAM, reset BIOS và theo dõi trình tự khởi động. |
| Lỗi RAM hoặc báo mã đèn | RAM LPDDR5 onboard, nguồn RAM, BIOS hoặc CPU. | Kiểm mã đèn, nguồn RAM, BIOS và tín hiệu khởi tạo; RAM hàn không thể đổi thanh/khe. |
| Không nhận SSD M.2 | SSD lỗi, socket M.2, nguồn 3.3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn, đo nguồn socket và kiểm nhận diện trong BIOS. |
| Có nguồn nhưng màn không lên | Panel, cáp eDP, cáp cảm ứng, nguồn màn, BIOS, RAM hoặc iGPU. | Thử HDMI/Thunderbolt, kiểm đèn nền, nguồn panel và đầu cáp. |
| Mất cảm ứng hoặc không tự xoay | Cáp cảm ứng, cảm biến bản lề, driver, nguồn cảm biến hoặc đường I2C. | Kiểm Device Manager, cáp, cảm biến, chế độ tablet và tín hiệu I2C. |
| HDMI/Thunderbolt không xuất hình | Cổng, linh kiện bảo vệ, controller, driver, BIOS hoặc đường DisplayPort. | Thử nhiều cáp/màn, kiểm từng cổng và xác nhận thiết bị trong hệ điều hành. |
| Máy vào nước | Oxy hóa mạch PD, USB-C, khe SD, bàn phím, nguồn RAM hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn. |

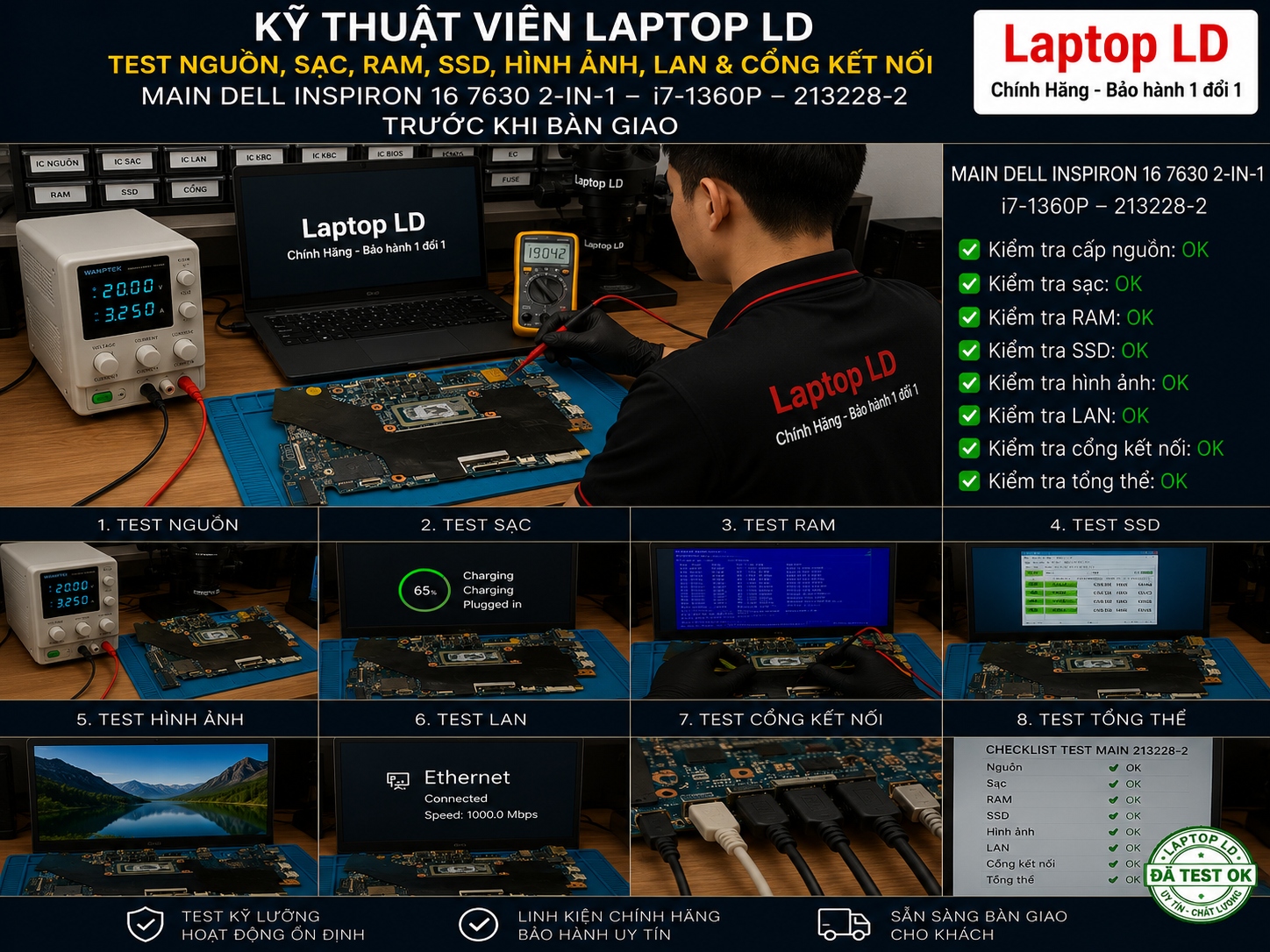

Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn, sạc USB-C, hai cổng Thunderbolt 4, RAM, SSD, màn hình/cảm ứng, HDMI, USB-A, khe SD, Wi-Fi và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, màn hình/cảm ứng, cổng, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test sạc USB-C, pin, RAM, SSD, BIOS, màn hình, cảm ứng, bản lề, Wi-Fi và từng cổng kết nối.
-
Đối chiếu đúng main
Xác minh Inspiron 16 7630 2-in-1, i7-1360P, board 213228-2, RAM 16GB onboard, bản UMA, Dell DP/N và revision PCB.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra keo, lắp main và chạy test CPU, RAM, SSD, hình ảnh, cảm ứng, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng sạc/cáp USB-C phù hợp.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch 213228-2 đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Dell Inspiron 16 7630 2-in-1 nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, gãy bản lề làm đứt cáp, cháy nổ do sạc/dock không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi, hỗ trợ và các trường hợp không thuộc bảo hành.

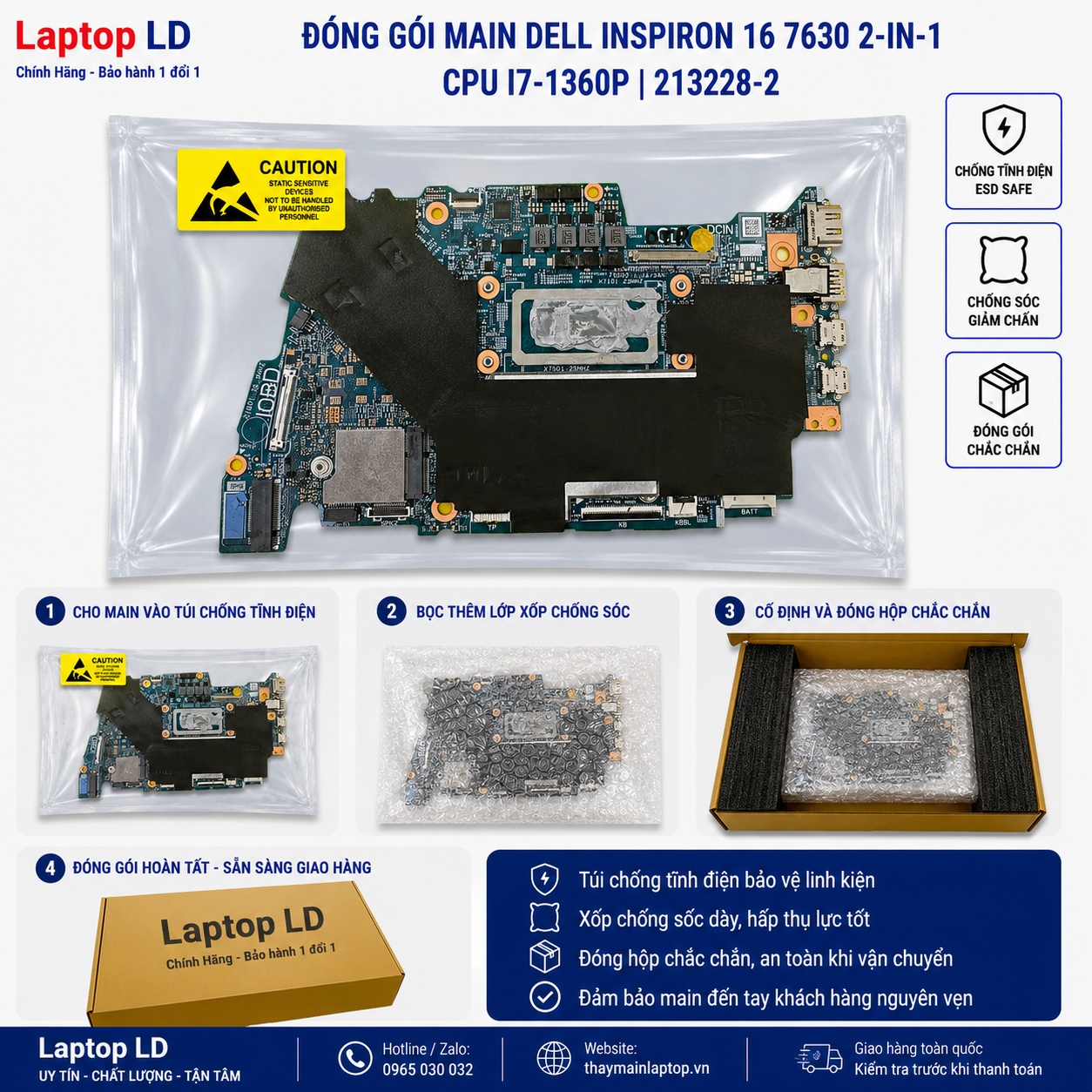

Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main 213228-2 có CPU hàn, nhiều cổng USB-C và đầu cáp mảnh nên cần túi chống tĩnh điện, lớp đệm bảo vệ cổng, nẹp chống cong bo và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main 213228-2 dùng cho model nào?
Dùng cho Dell Inspiron 16 7630 2-in-1; biến thể trong bài là i7-1360P, RAM LPDDR5 16GB onboard, bản UMA. Phải kiểm Dell DP/N và revision PCB.
CPU i7-1360P có bao nhiêu nhân và luồng?
Intel Core i7-1360P có 12 nhân gồm 4 P-core và 8 E-core, tổng 16 luồng, Turbo tối đa 5,00GHz và 18MB cache.
Main này có VGA NVIDIA MX550 không?
Không. Board 213228-2/J3TXK trong bài là bản UMA dùng Intel Iris Xe. Dòng máy có tùy chọn MX550 2GB nhưng dùng board và tản nhiệt khác.
RAM có nâng cấp được không?
Không. RAM LPDDR5-4800 được hàn trên main; board i7-1360P trong bài có 16GB và không có khe RAM rời.
Máy dùng SSD nào?
Máy dùng một SSD M.2 PCIe NVMe: 2230 Gen3/Gen4 tối đa 1TB hoặc 2280 Gen4 tối đa 2TB.
Máy có bao nhiêu cổng Thunderbolt 4?
Máy có hai cổng Thunderbolt 4/USB4 40Gbps; cả hai hỗ trợ Power Delivery, một cổng là cổng sạc chính.
HDMI của máy là phiên bản nào?
Dell công bố một cổng HDMI 1.4. Không nên ghi HDMI 2.0 cho model này.
Sạc chuẩn của máy bao nhiêu watt?
Cấu hình chuẩn dùng sạc Dell USB-C 65W. Nên dùng cáp và củ sạc đủ công suất, hỗ trợ Power Delivery ổn định.
Thay main có làm mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 nên thay main thường không xóa dữ liệu. Trường hợp BitLocker, SSD lỗi hoặc Windows yêu cầu Recovery Key cần xử lý riêng.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
