Laptop LD • Main Dell Inspiron 16 7620 2-in-1
Thay main Dell Inspiron 16 7620 2-in-1 i7-1260P 213099-1 đúng mã
Đúng board 213099-1, CPU Intel Core i7-1260P, đồ họa Intel tích hợp bản UMA, RAM DDR4-3200 dùng 2 khe SO-DIMM và một khe SSD M.2 2230/2280. Laptop LD hỗ trợ đối chiếu tem Dell DP/N, kiểm tra nguồn USB-C Power Delivery, hai cổng Thunderbolt 4, RAM, SSD, BIOS, HDMI, cảm ứng, bản lề 360°, màn hình FHD+/UHD+ OLED và các đường tín hiệu trước khi sửa hoặc thay bo mạch.
- Board 213099-1
- CPU i7-1260P
- Bản UMA
- 2 khe RAM
- 2 Thunderbolt 4
- Màn cảm ứng 360°
Xác thực kỹ thuật: thông tin được Trung Tâm Laptop LD rà soát theo model Inspiron 16 7620 2-in-1, board 213099-1, tài liệu Dell và thông số bộ xử lý. Dell DP/N, revision PCB và tem cấu hình phải được đối chiếu trực tiếp trên bo mạch trước khi giao hoặc lắp.

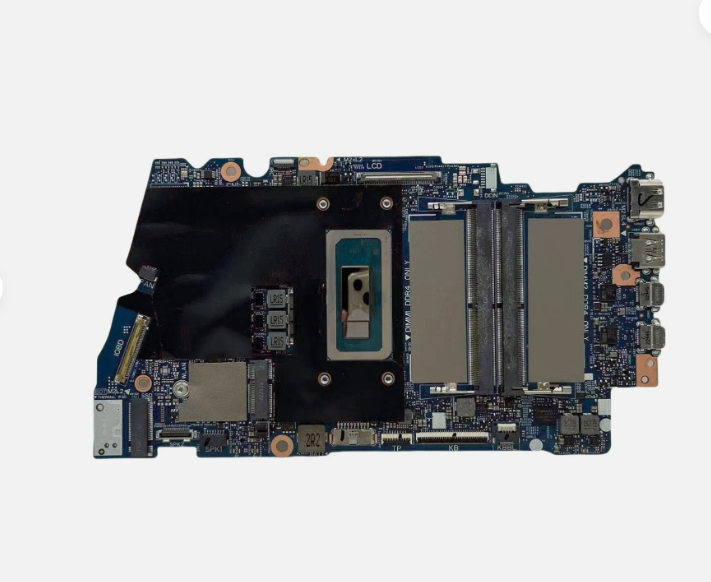

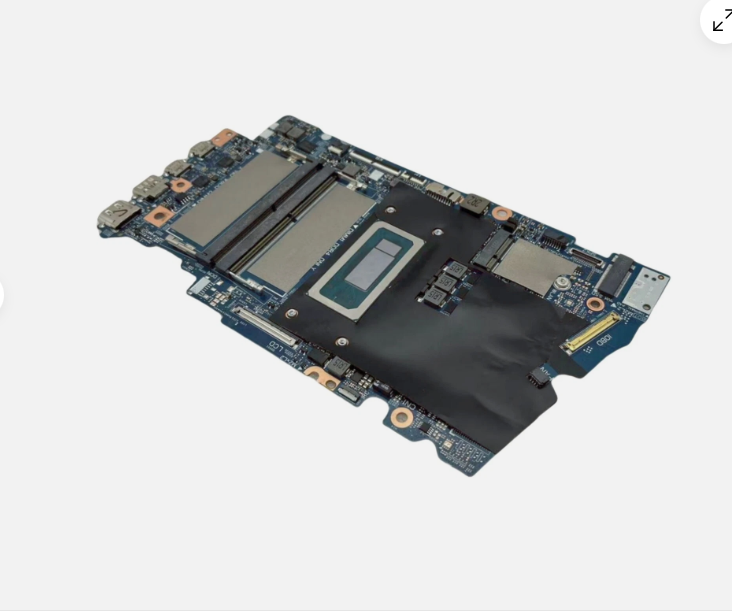

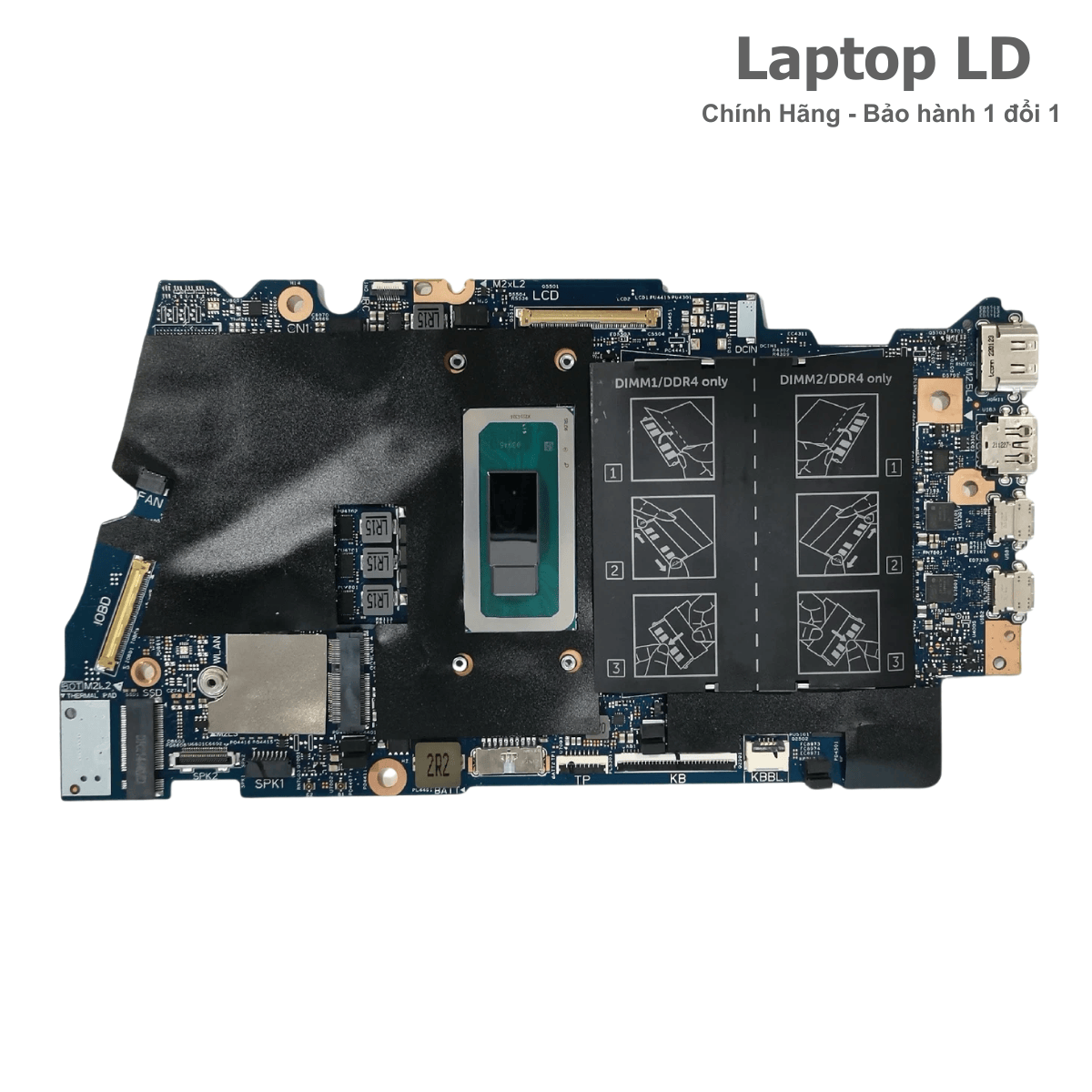

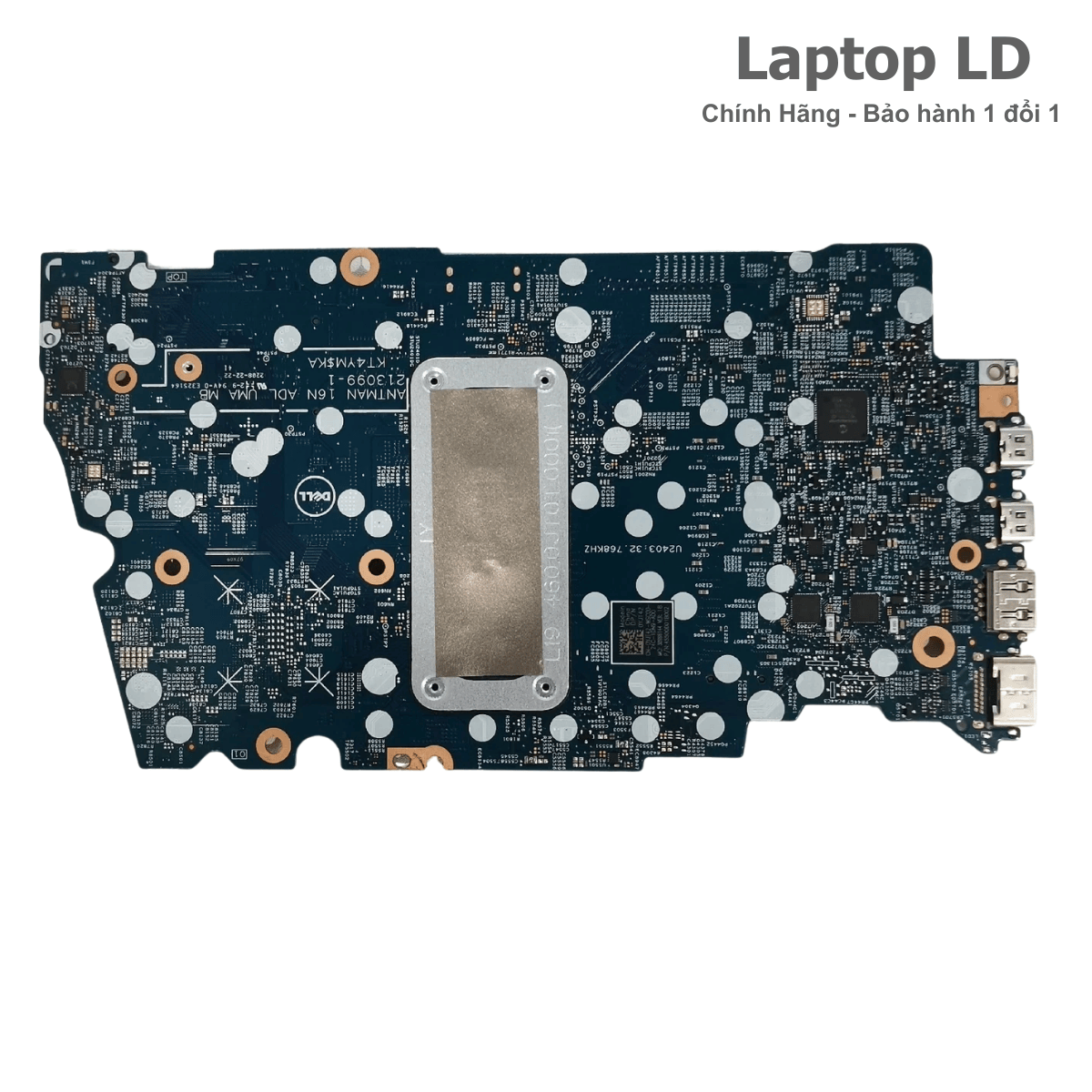

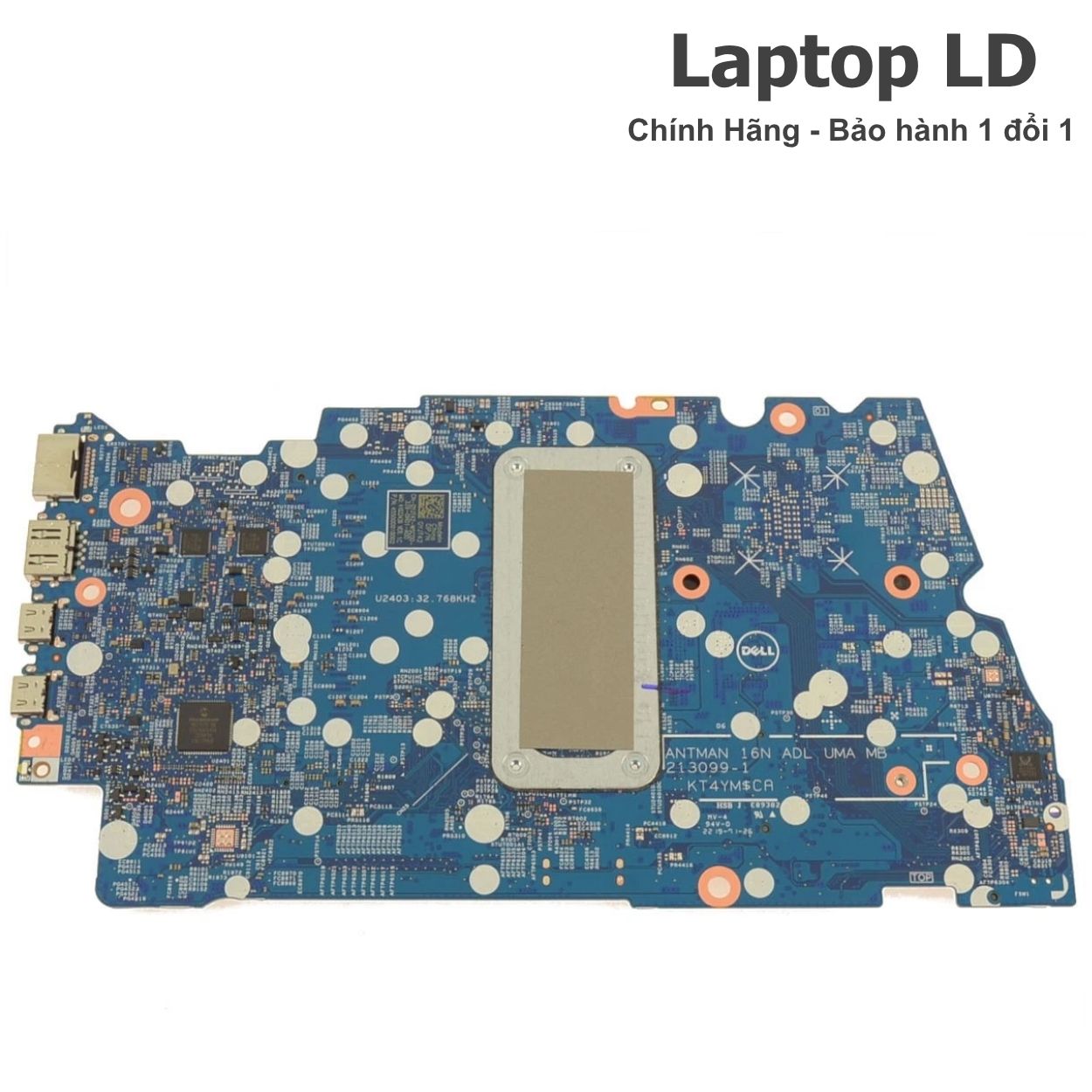

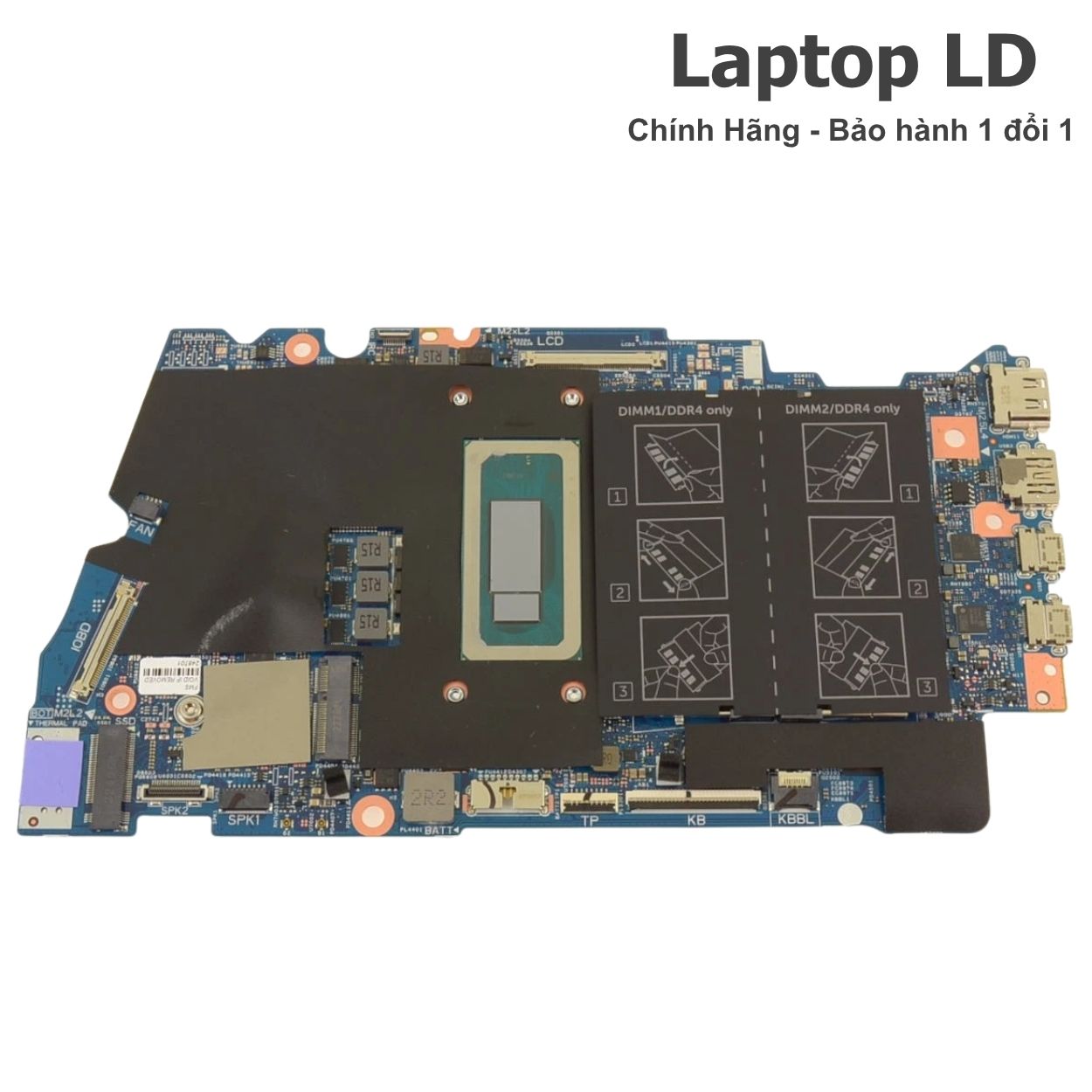

Vị trí linh kiện và ảnh tổng thể main Dell Inspiron 16 7620 2-in-1 i7-1260P 213099-1
Ảnh thực tế giúp nhận biết CPU i7-1260P, hai khe RAM DDR4, khe SSD M.2 2230/2280, card Wi-Fi, mạch sạc USB-C, hai cổng Thunderbolt 4, HDMI, USB-A, khe SD và các đầu cáp của màn hình cảm ứng, pin, quạt, bàn phím, touchpad và cảm biến bản lề.
Cần gửi gì để Laptop LD báo đúng main?
Để báo đúng board 213099-1 i7-1260P bản UMA và tránh nhầm với main i5 hoặc main có NVIDIA GeForce MX550, khách nên gửi đầy đủ ảnh tem và bo mạch thực tế.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model Dell Inspiron 16 7620 2-in-1 và Service Tag.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh mã board 213099-1, revision PCB và tem Dell DP/N.
- Ảnh khu vực CPU i7-1260P, hai khe RAM DDR4 và khe SSD M.2.
- Ảnh khu vực GPU để xác nhận main UMA không có chip NVIDIA và VRAM rời.
- Ảnh hai cổng Thunderbolt 4, HDMI, hai USB-A, jack audio và khe SD.
- Ảnh đầu cáp màn hình/cảm ứng, pin, quạt, bàn phím, touchpad, loa và camera.
- Mô tả lỗi thực tế: không nguồn, không sạc USB-C, treo logo, lỗi RAM, mất SSD, không xuất hình, mất cảm ứng, lỗi xoay màn hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng board 213099-1, CPU i7-1260P và revision PCB.
- Phân biệt đúng bản UMA với main có NVIDIA GeForce MX550 2GB.
- Tránh nhầm Inspiron 16 7620 2-in-1 với Inspiron 16 Plus 7620.
- Kiểm tra đúng layout RAM, SSD, Wi-Fi và cụm cổng theo bo mạch thực tế.
- Khoanh vùng lỗi nằm ở main, sạc USB-C, pin, SSD, RAM, màn hình, cáp cảm ứng hay cụm bản lề.
- Rút ngắn thời gian kiểm tra khi mang máy đến cửa hàng hoặc gửi máy từ xa.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Dell Inspiron 16 7620 2-in-1 i7-1260P 213099-1 được báo theo đúng Dell DP/N, revision PCB, tình trạng bo mạch và gói bảo hành. Giá và tồn kho được xác nhận tại thời điểm khách gửi ảnh tem/main thực tế.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được tháo lắp theo cấu trúc 2-in-1 bản lề 360°, kiểm tra cáp cảm ứng, cáp màn, pin, quạt, tản nhiệt, RAM, SSD, Wi-Fi và các cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng board 213099-1 và máy không vào nước, không chập nhiều tầng nguồn. Máy từng sửa USB-C, BIOS, RAM, đường màn/cảm ứng hoặc bị gãy bản lề cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Inspiron 16 7620 2-in-1, CPU i7-1260P, board 213099-1, Dell DP/N và revision.
- Xác nhận main UMA không có chip NVIDIA MX550 và VRAM rời trước khi giao/lắp.
- Kiểm tra nguồn, sạc USB-C, hai Thunderbolt 4, HDMI, USB-A, khe SD, RAM, SSD, Wi-Fi, Bluetooth, cảm ứng, bàn phím, touchpad, loa và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Dell Inspiron 16 7620 2-in-1 i7-1260P 213099-1 dùng cho máy nào?
Dòng máy phù hợp
- Dell Inspiron 16 7620 2-in-1.
- CPU Intel Core i7-1260P onboard.
- Board number 213099-1.
- Phiên bản UMA dùng đồ họa Intel tích hợp, không có NVIDIA MX550.
- Hai khe RAM SO-DIMM DDR4-3200, tối đa 32GB theo tài liệu Dell.
- Một khe SSD M.2 2230/2280 PCIe NVMe.
- Hai cổng Thunderbolt 4 có Power Delivery, hai USB-A, HDMI 1.4, khe SD và audio 3.5mm.
- Màn hình cảm ứng 16 inch, bản lề xoay 360°, có cấu hình FHD+ hoặc UHD+ OLED.
Không nên thay chéo khi chưa kiểm
- Không nhầm Inspiron 16 7620 2-in-1 với Inspiron 16 Plus 7620.
- Không nhầm i7-1260P với i5-1240P hoặc các CPU dòng H của bản Plus.
- Không nhầm main UMA 213099-1 với main có NVIDIA GeForce MX550 2GB.
- Không chọn theo hình dáng vỏ vì bản 2-in-1 và bản Plus có tên 7620 gần giống nhau.
- Không bỏ qua Dell DP/N và revision PCB vì cùng mã nền có thể khác lô linh kiện.
- Không dùng sai cụm tản nhiệt, cáp màn/cảm ứng hoặc cáp pin giữa các biến thể.
- Không kết luận lỗi main trước khi loại trừ sạc USB-C, pin, RAM, SSD, cáp màn và cảm ứng.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Dell Inspiron 16 7620 2-in-1. | Nhầm với Inspiron 16 Plus 7620 dùng nền CPU và layout bo mạch khác. |
| Board number | 213099-1. | Đặt theo tên máy nhưng không kiểm mã PCB và revision thực tế. |
| Dell DP/N | Đối chiếu trực tiếp trên tem trắng của main. | Tự suy đoán DP/N từ ảnh hoặc dùng part number của revision khác. |
| CPU | Intel Core i7-1260P, 12 nhân, 16 luồng, 18MB cache. | Nhầm sang i5-1240P hoặc main 7620 Plus dùng CPU dòng H. |
| GPU | Đồ họa Intel tích hợp, bản UMA, dùng chung RAM hệ thống. | Nhầm với cấu hình NVIDIA GeForce MX550 2GB GDDR6. |
| RAM | 2 khe SO-DIMM DDR4-3200, tối đa 32GB. | Tưởng RAM hàn hoặc đặt main khác layout khe RAM. |
| SSD | 1 khe M.2 2230/2280 PCIe Gen3/Gen4 x4 NVMe. | Nhầm máy có hai khe SSD hoặc dùng sai giá đỡ 2230/2280. |
| Cổng ngoài | 2 USB-A 5Gbps, 2 Thunderbolt 4/USB4 có PD, HDMI 1.4, SD và audio 3.5mm. | Ghi nhầm HDMI 2.0, thiếu khe SD hoặc nhầm số lượng USB-C. |
| Sạc | USB-C 65W theo cấu hình chuẩn của Dell. | Dùng củ/cáp không đủ công suất làm sạc chậm, tụt pin hoặc không ổn định khi tải. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem Dell DP/N, mã PCB, CPU, GPU, RAM, SSD và cụm cổng trước khi đặt hàng.

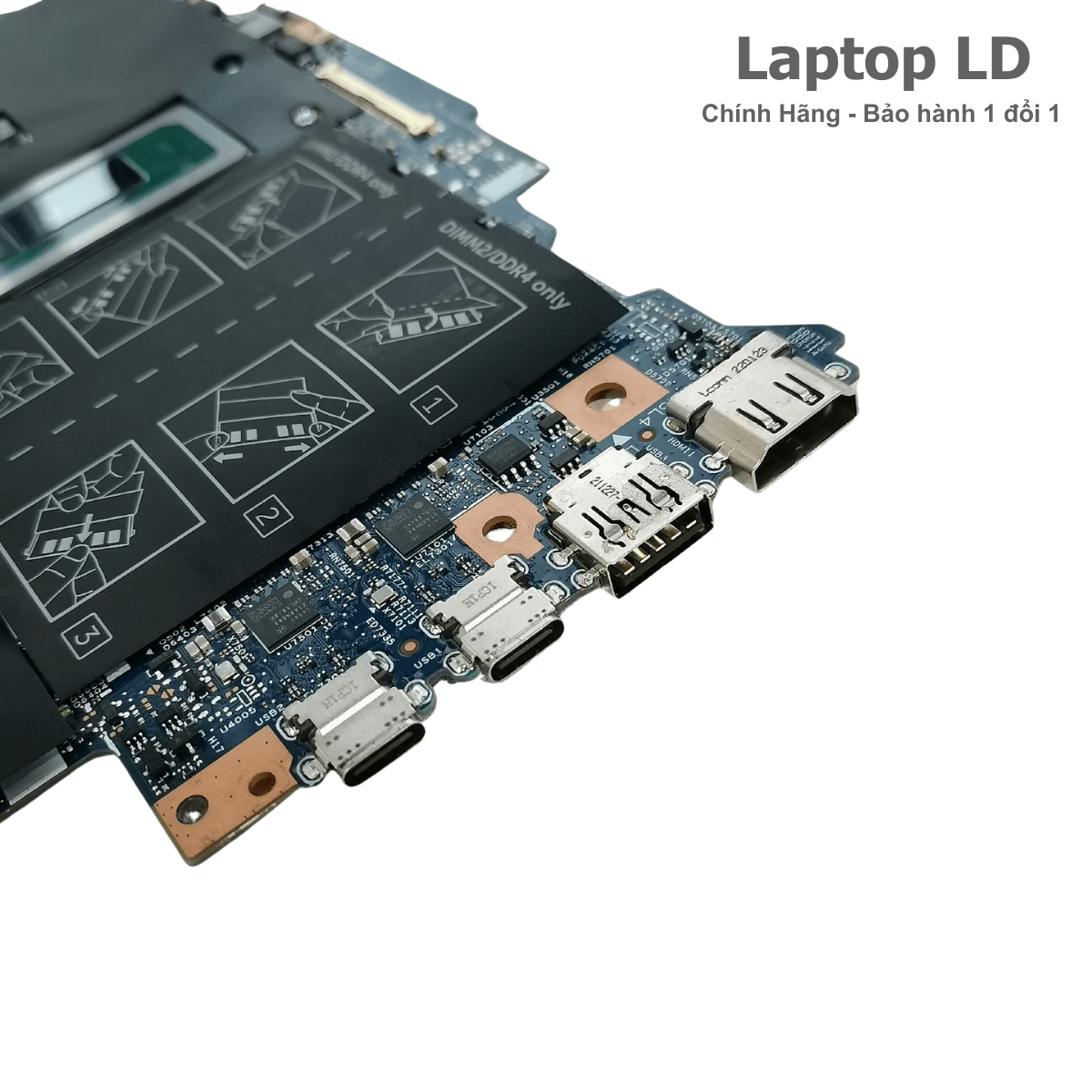

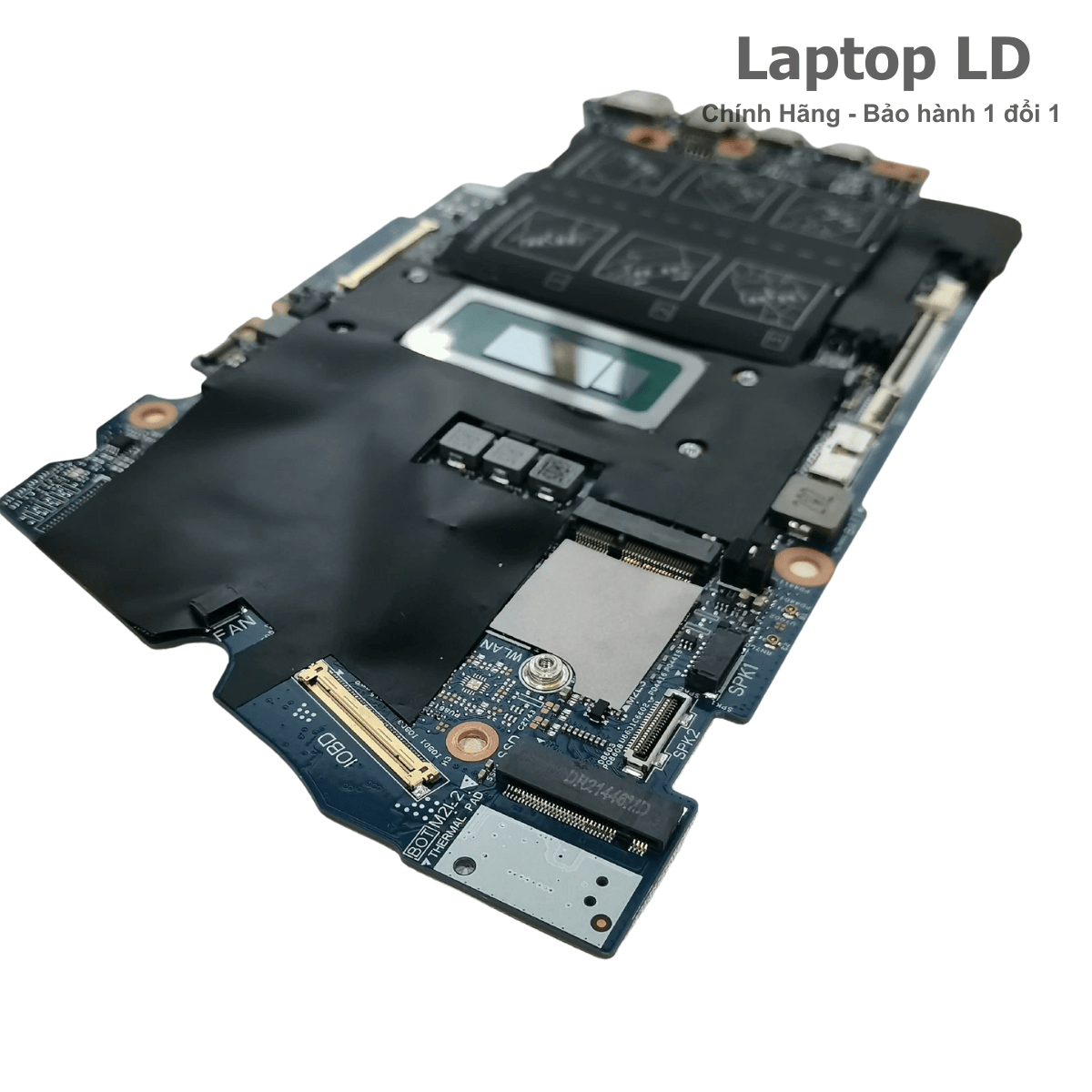

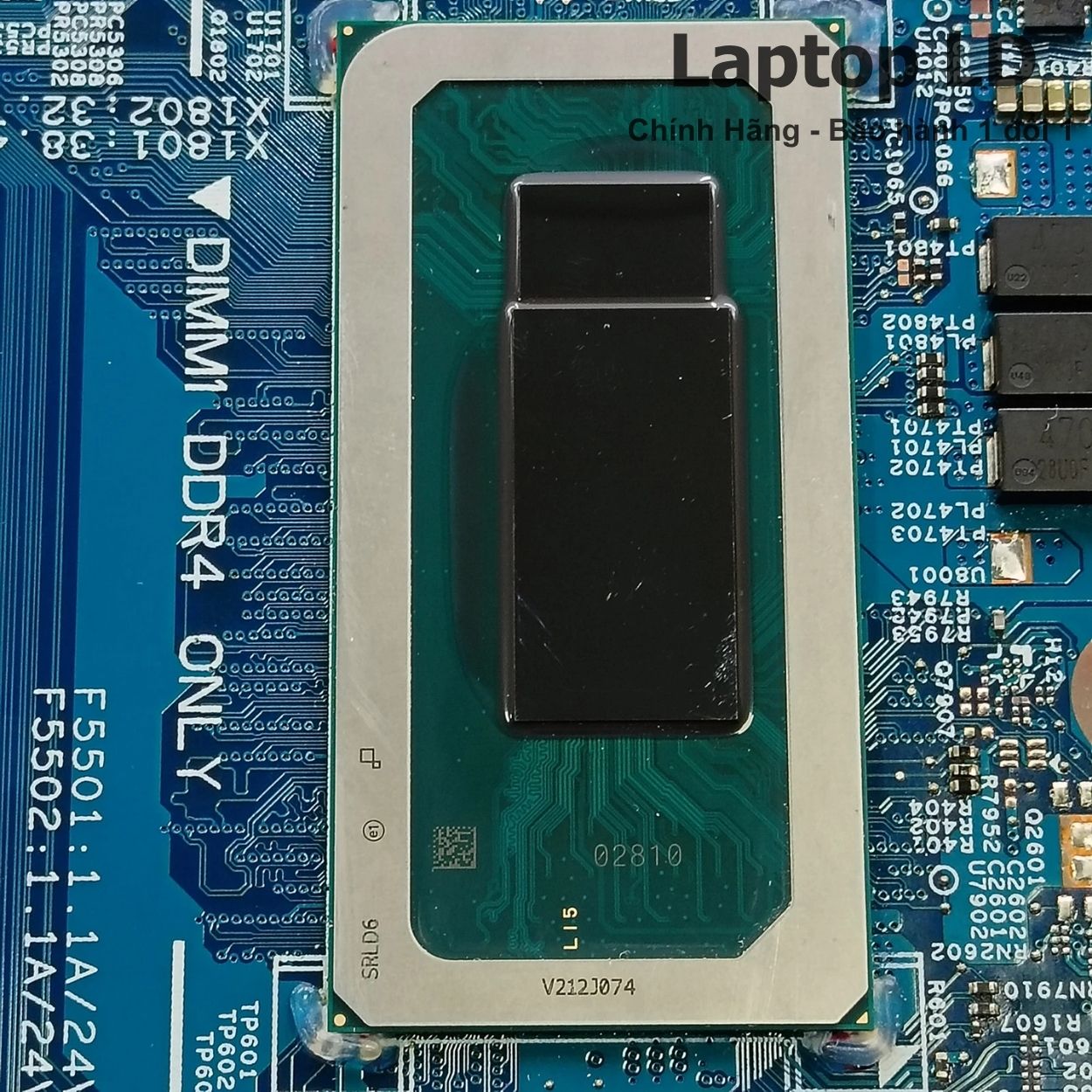

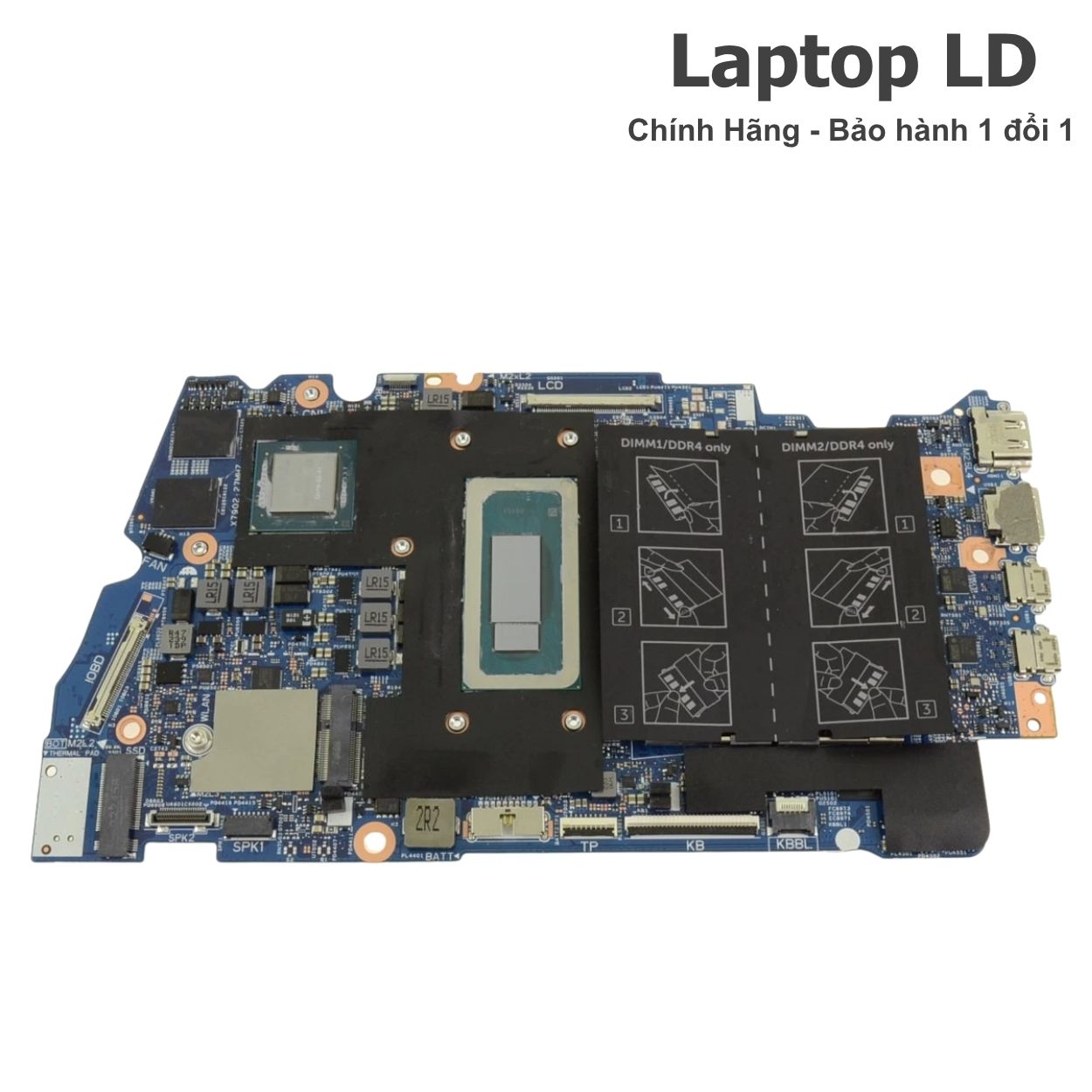

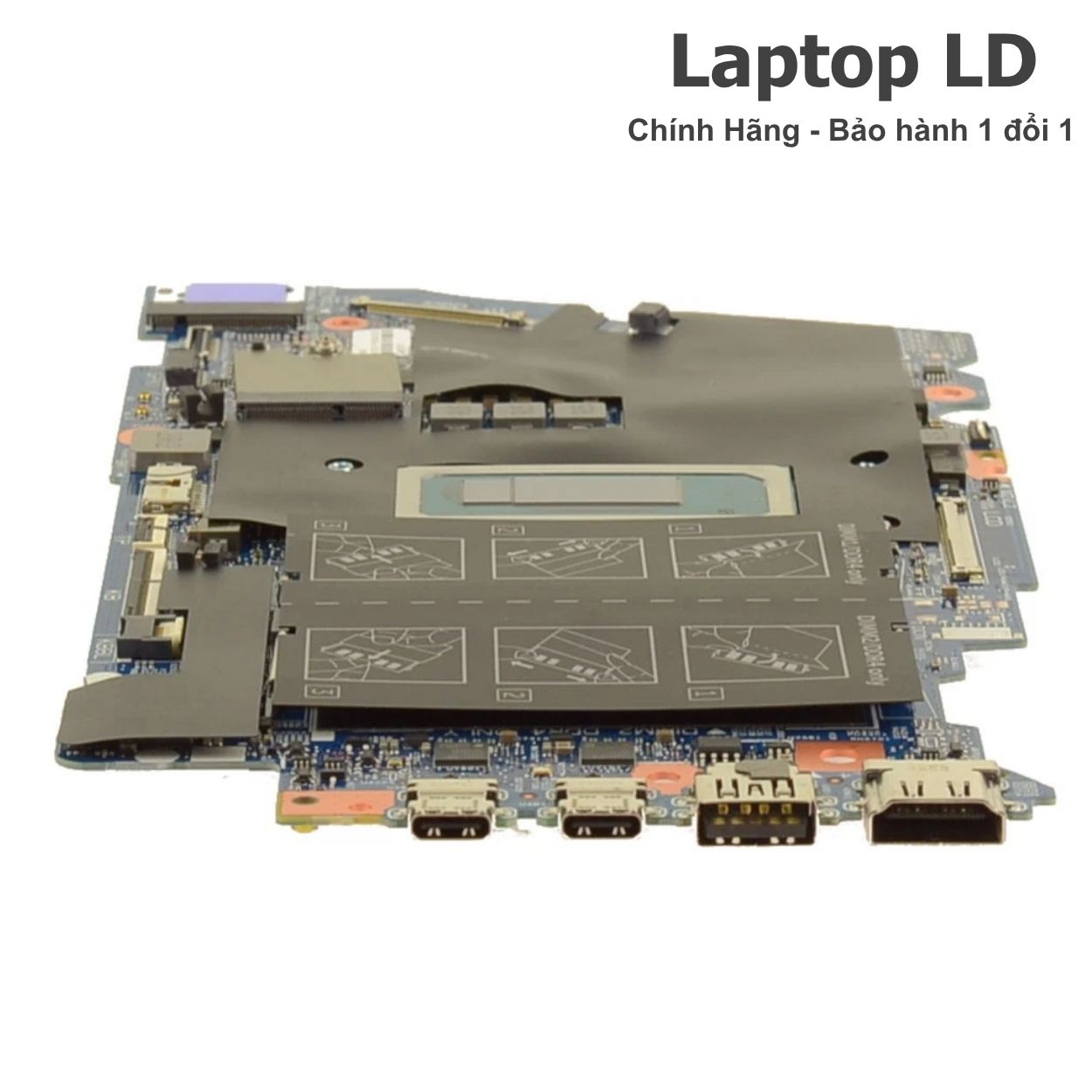

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Dell Inspiron 16 7620 2-in-1
Nhóm ảnh này giúp đối chiếu đúng CPU i7-1260P, hai khe RAM DDR4-3200, khe SSD M.2 2230/2280, khu vực nguồn USB-C, hai Thunderbolt 4, HDMI, USB-A, khe SD và dấu hiệu main UMA không có chip NVIDIA/VRAM.
Dấu hiệu nên kiểm tra bo mạch Dell Inspiron 16 7620 2-in-1
Lỗi nguồn và sạc USB-C
- Bấm nguồn không phản hồi, không sáng đèn hoặc chỉ nháy mã lỗi.
- Không nhận sạc USB-C ở một hoặc cả hai cổng Thunderbolt 4.
- Máy báo sạc nhưng pin không tăng hoặc tụt pin khi chạy tải.
- Cổng USB-C nóng, lỏng, chập sau khi dùng dock, hub hoặc cáp hỏng.
- Máy tự tắt khi cắm màn ngoài, xoay bản lề hoặc chạy tải cao.
- Nguồn chờ có nhưng không khởi tạo đủ nguồn CPU, RAM hoặc PCH.
Lỗi khởi động, RAM và SSD
- Treo logo Dell, khởi động lặp hoặc tự vào BIOS.
- Có nguồn nhưng màn hình đen, quạt quay rồi dừng.
- Lỗi RAM hoặc khe SO-DIMM gây không POST, xanh màn hoặc treo ngẫu nhiên.
- Không nhận SSD M.2 dù ổ đã kiểm tra tốt.
- Mất ổ sau sleep, lỗi BitLocker hoặc lỗi đường PCIe.
- BIOS lỗi sau cập nhật, mất nguồn hoặc pin cạn sâu.
Lỗi hình ảnh, cảm ứng và ngoại vi
- Màn FHD+/UHD+ chớp, sọc, mất hình hoặc chỉ lên màn ngoài.
- HDMI hoặc Thunderbolt không xuất hình.
- Mất cảm ứng, xoay màn, cảm biến bản lề hoặc chế độ tablet.
- USB-A, khe SD, audio, camera, mic, loa, bàn phím hoặc touchpad mất nhận.
- Wi-Fi/Bluetooth mất nhận do card, nguồn card hoặc đường PCIe/USB.
- Máy vào nước ở cạnh cổng làm oxy hóa mạch sạc và các đường tín hiệu.
Nên sửa hay thay bo mạch Dell Inspiron 16 7620 2-in-1?
Dòng 2-in-1 có màn cảm ứng, bản lề 360°, hai cổng Thunderbolt 4 và nhiều cáp tín hiệu mảnh. Cần loại trừ sạc, pin, RAM, SSD, cáp màn/cảm ứng và cụm bản lề trước khi kết luận hỏng main.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở một cổng USB-C, HDMI, USB-A, khe SD hoặc linh kiện bảo vệ.
- Mạch Power Delivery còn giao tiếp và chập chưa lan sang nguồn chính.
- BIOS lỗi có thể nạp lại, CPU và RAM vẫn hoạt động ổn định.
- Không nhận SSD do socket M.2, nguồn SSD hoặc linh kiện ngoại vi.
- Lỗi màn/cảm ứng do đầu cáp, nguồn panel hoặc tiếp xúc chân cáp.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
Nên thay bo mạch khi cần ổn định hơn
- CPU i7-1260P lỗi, không khởi tạo hoặc chập nguồn lõi.
- Chập nặng hai cổng Thunderbolt 4, mạch PD và nguồn chính cùng lúc.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Board đã sửa nhiều lần nhưng lỗi tái phát khi tải hoặc xoay bản lề.
- Chi phí sửa sâu gần bằng main thay thế đã được kiểm tra đầy đủ.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số chính của main Dell Inspiron 16 7620 2-in-1 CPU i7-1260P board 213099-1 bản UMA. Dell DP/N và revision phải xác nhận theo tem main thực tế.
| Tên sản phẩm | Main Dell Inspiron 16 7620 2-in-1 CPU Intel Core i7-1260P board 213099-1 |
|---|---|
| Dòng máy tương thích | Dell Inspiron 16 7620 2-in-1 |
| Board number | 213099-1 |
| Dell DP/N | Bắt buộc đối chiếu tem trắng trên main trước khi giao/lắp; không tự suy đoán từ board number |
| CPU | Intel Core i7-1260P onboard, 12 nhân gồm 4 P-core + 8 E-core, 16 luồng, 18MB Intel Smart Cache |
| GPU / VGA | Đồ họa Intel tích hợp bản UMA, dùng chung RAM hệ thống; không có NVIDIA GeForce MX550 và VRAM rời trên board này |
| RAM hỗ trợ | 2 khe SO-DIMM DDR4-3200, hỗ trợ tối đa 32GB theo tài liệu Dell |
| Ổ cứng hỗ trợ | 1 khe M.2 2230/2280 PCIe Gen3 hoặc Gen4 x4 NVMe; Dell công bố cấu hình đến 1TB |
| Khe trên main | 2 khe RAM SO-DIMM, 1 khe SSD M.2 2230/2280, 1 khe M.2 2230 cho card Wi-Fi/Bluetooth, đầu pin, màn hình/cảm ứng, bàn phím, touchpad, loa, quạt và camera |
| Cổng ngoài | 2 USB-A 3.2 Gen 1 5Gbps, 2 Thunderbolt 4/USB4 40Gbps có Power Delivery và DisplayPort 1.4, 1 HDMI 1.4, 1 khe SD, 1 jack tai nghe/mic 3.5mm; không có LAN RJ-45 |
| Màn hình tương thích | 16 inch cảm ứng 10 điểm, tỷ lệ 16:10; cấu hình FHD+ 1920x1200 hoặc UHD+ 3840x2400 OLED, 60Hz |
| Pin | Tùy cấu hình máy dùng pin 4 cell 64Wh hoặc 6 cell 87Wh |
| Sạc | USB-C 65W, 20V/3.25A theo cấu hình chuẩn Dell |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Sạc USB-C, cáp sạc, pin, mạch PD, nguồn chờ hoặc chập nguồn chính. | Thử sạc/cáp chuẩn, kiểm từng cổng Thunderbolt, ngắt pin và đo dòng chờ. |
| Chỉ một cổng USB-C nhận sạc | Chân cổng, IC bảo vệ, controller PD hoặc đường CC của cổng còn lại. | Đổi cáp, đổi cổng, đo VBUS/CC và theo dõi quá trình đàm phán PD. |
| Treo logo hoặc khởi động lặp | BIOS, RAM, SSD, nguồn CPU hoặc thiết bị ngoại vi. | Tháo SSD, thử từng thanh/khe RAM, reset BIOS và theo dõi trình tự khởi động. |
| Không nhận RAM hoặc báo mã đèn | Thanh RAM, khe SO-DIMM, nguồn RAM, BIOS hoặc CPU. | Vệ sinh khe, thử từng thanh, đổi khe và kiểm nguồn RAM. |
| Không nhận SSD M.2 | SSD lỗi, socket M.2, nguồn 3.3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn, đo nguồn socket và kiểm nhận diện trong BIOS. |
| Có nguồn nhưng màn không lên | Panel, cáp eDP, cáp cảm ứng, nguồn màn, BIOS, RAM hoặc iGPU. | Thử HDMI/Thunderbolt, kiểm đèn nền, nguồn panel và đầu cáp. |
| Mất cảm ứng hoặc không tự xoay | Cáp cảm ứng, cảm biến bản lề, driver, nguồn cảm biến hoặc đường I2C. | Kiểm Device Manager, cáp, cảm biến, chế độ tablet và tín hiệu I2C. |
| HDMI/Thunderbolt không xuất hình | Cổng, linh kiện bảo vệ, controller, driver, BIOS hoặc đường DisplayPort. | Thử nhiều cáp/màn, kiểm từng cổng và xác nhận thiết bị trong hệ điều hành. |
| Máy vào nước | Oxy hóa mạch PD, USB-C, khe SD, bàn phím, nguồn RAM hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn, sạc USB-C, hai cổng Thunderbolt 4, RAM, SSD, màn hình/cảm ứng, HDMI, USB-A, khe SD, Wi-Fi và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, màn hình/cảm ứng, cổng, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test sạc USB-C, pin, RAM, SSD, BIOS, màn hình, cảm ứng, bản lề, Wi-Fi và từng cổng kết nối.
-
Đối chiếu đúng main
Xác minh Inspiron 16 7620 2-in-1, i7-1260P, board 213099-1, bản UMA, Dell DP/N và revision PCB.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra keo, lắp main và chạy test CPU, RAM, SSD, hình ảnh, cảm ứng, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng sạc/cáp USB-C phù hợp.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch 213099-1 đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Dell Inspiron 16 7620 2-in-1 nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, gãy bản lề làm đứt cáp, cháy nổ do sạc/dock không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi, hỗ trợ và các trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main 213099-1 có CPU hàn, nhiều cổng USB-C và đầu cáp mảnh nên cần túi chống tĩnh điện, lớp đệm bảo vệ cổng, nẹp chống cong bo và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main 213099-1 dùng cho model nào?
Dùng cho Dell Inspiron 16 7620 2-in-1 nhưng phải kiểm đúng CPU i7-1260P, bản UMA, Dell DP/N và revision PCB.
CPU i7-1260P có bao nhiêu nhân và luồng?
Intel Core i7-1260P có 12 nhân gồm 4 P-core và 8 E-core, tổng 16 luồng và 18MB cache.
Main này có VGA NVIDIA MX550 không?
Không. Board 213099-1 trong bài là bản UMA dùng đồ họa Intel tích hợp và không có chip MX550/VRAM rời.
RAM có nâng cấp được không?
Có. Máy dùng hai khe SO-DIMM DDR4-3200 và Dell công bố hỗ trợ tối đa 32GB.
Máy dùng SSD nào?
Máy dùng một SSD M.2 PCIe NVMe, hỗ trợ kích thước 2230 hoặc 2280 tùy giá đỡ và cấu hình.
Máy có bao nhiêu cổng Thunderbolt 4?
Máy có hai cổng Thunderbolt 4/USB4 40Gbps; cả hai hỗ trợ Power Delivery, một cổng là cổng sạc chính.
HDMI của máy là phiên bản nào?
Dell công bố một cổng HDMI 1.4. Không nên ghi HDMI 2.0 cho model này.
Sạc chuẩn của máy bao nhiêu watt?
Cấu hình chuẩn dùng sạc Dell USB-C 65W. Nên dùng cáp và củ sạc đủ công suất, hỗ trợ Power Delivery ổn định.
Thay main có làm mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 nên thay main thường không xóa dữ liệu. Trường hợp BitLocker, SSD lỗi hoặc Windows yêu cầu Recovery Key cần xử lý riêng.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
