Thay main Dell Inspiron 16 7610 i7-11800H 19843-1 đúng mã
Đúng nền CYBORG-H TGL-H, mã PCB 19843-1, CPU Intel Core i7-11800H, Intel UHD Graphics và GPU NVIDIA hàn trực tiếp theo từng Dell DP/N. Dòng Inspiron 16 Plus 7610 có các main GTX 1650 4GB, RTX 3050 4GB, RTX 3050 Ti 4GB và RTX 3060 6GB. Main RTX 3060 thường gặp Dell DP/N 09FDV3. Laptop LD kiểm tra Service Tag, Dell DP/N, GPU, VRAM, hai khe DDR4, hai vị trí SSD M.2, màn hình 3K, Thunderbolt 4, pin 56Wh/86Wh, adapter 90W/130W và toàn bộ đường nguồn trước khi sửa hoặc thay bo mạch.
- CYBORG-H TGL-H
- 19843-1
- CPU i7-11800H
- 2 khe DDR4
- 2 vị trí SSD M.2
- Màn 3K 16:10
Xác thực kỹ thuật: nội dung được Trung Tâm Laptop LD rà soát theo Dell Inspiron 16 Plus 7610, CPU i7-11800H và board 19843-1. GPU và VRAM nằm trực tiếp trên main nên bắt buộc đối chiếu Service Tag, Dell DP/N và chip GPU; không được mua chỉ theo mã 19843-1.

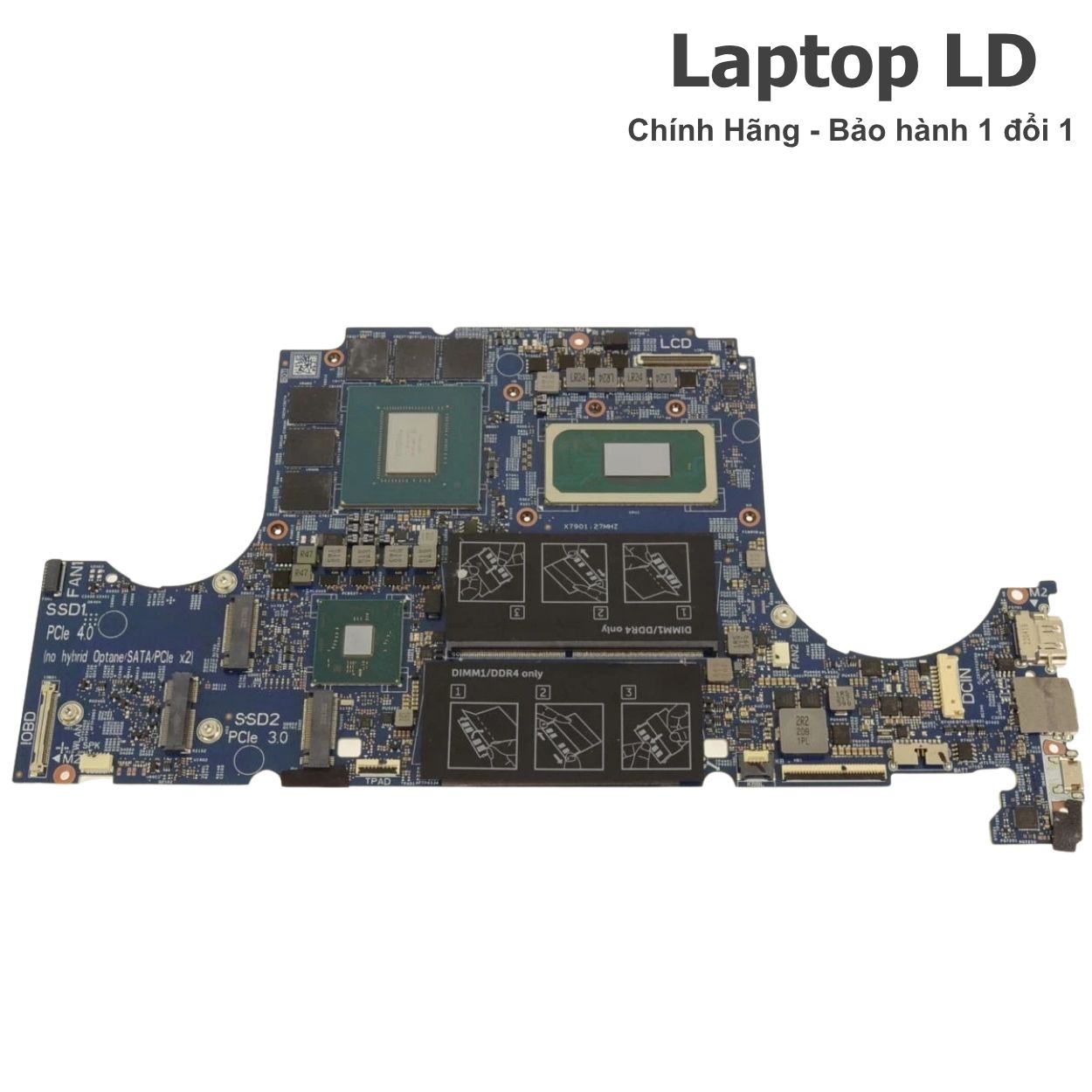

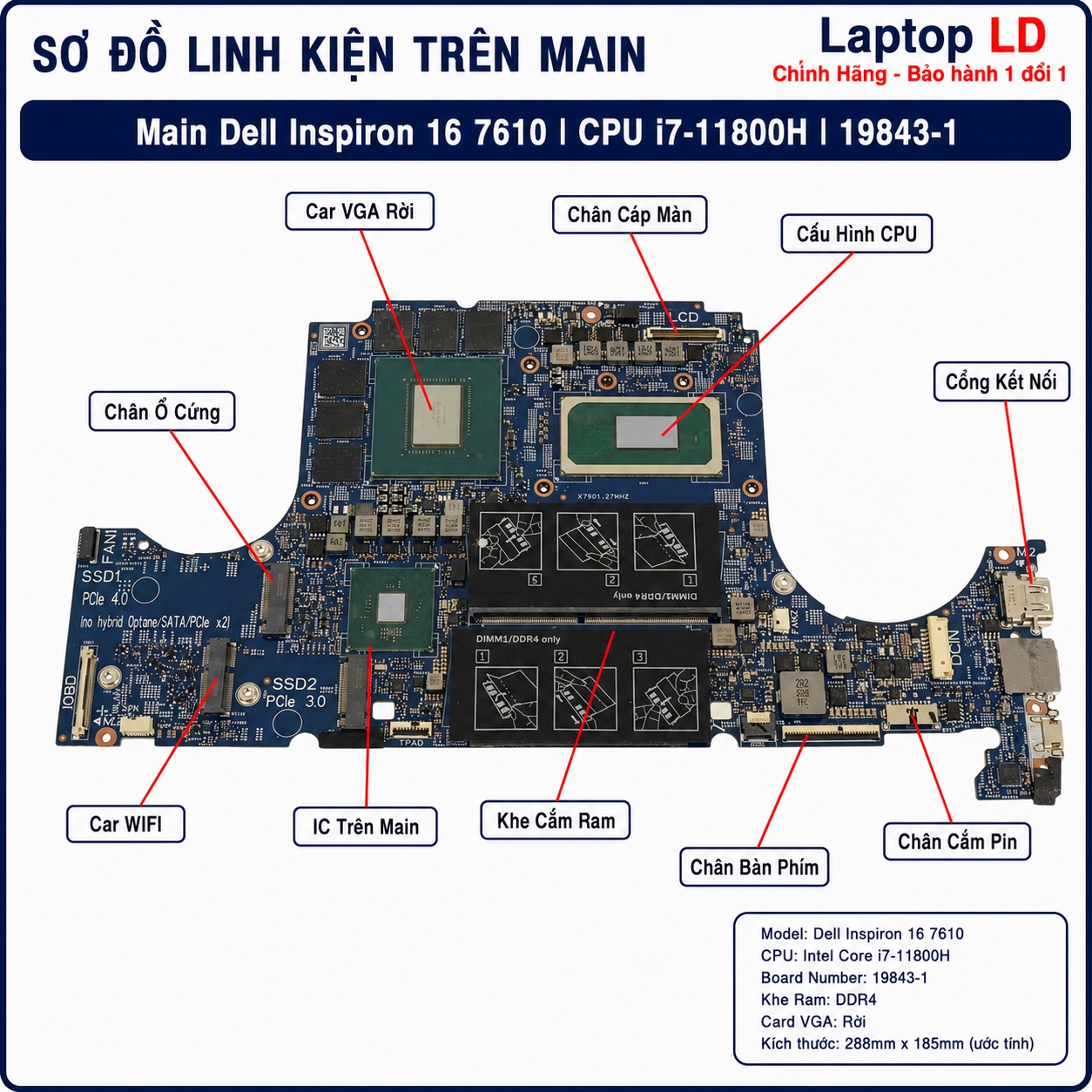

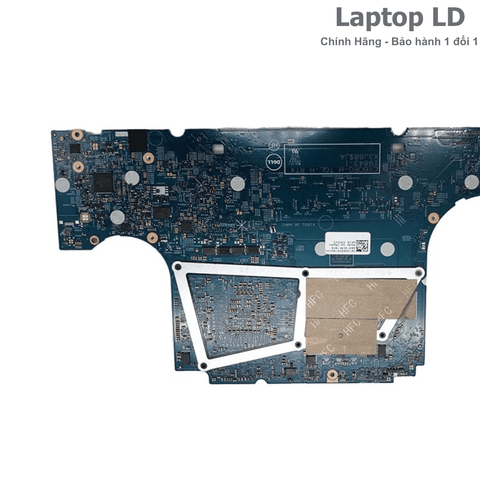

Vị trí linh kiện và ảnh tổng thể main Dell Inspiron 16 7610 i7-11800H 19843-1
Ảnh thực tế giúp nhận biết CPU i7-11800H, GPU NVIDIA, các chip VRAM GDDR6, hai khe SO-DIMM DDR4, hai vị trí SSD M.2, Wi-Fi, mạch sạc, Thunderbolt 4, HDMI 2.0, đầu đọc SD và các đầu cáp pin, màn hình 3K, quạt, bàn phím, touchpad, loa, camera cùng bo I/O.
Cần gửi gì để Laptop LD báo đúng main?
Nền 19843-1 có nhiều GPU hàn khác nhau. Khách nên gửi đủ Service Tag, Dell DP/N, ảnh chip GPU và hai mặt bo mạch để khóa đúng GTX 1650, RTX 3050, RTX 3050 Ti hoặc RTX 3060.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model Dell Inspiron 16 Plus 7610.
- Ảnh Service Tag và Express Service Code.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh mã CYBORG-H TGL-H và 19843-1 trên PCB.
- Ảnh Dell DP/N dạng CN-0xxxxx-xxxxx-xxx-xxxx.
- Ảnh CPU i7-11800H, chip GPU NVIDIA và toàn bộ VRAM.
- Ảnh hai khe RAM, hai vị trí SSD, Thunderbolt 4, HDMI và SD.
- Mô tả lỗi: không nguồn, không sạc, không hình, Code 43, sọc hình, mất RAM/SSD, Thunderbolt hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng Inspiron 16 Plus 7610 và CPU i7-11800H.
- Khóa đúng GPU và dung lượng VRAM trên main.
- Tránh nhầm RTX 3050 với RTX 3050 Ti hoặc RTX 3060.
- Xác nhận đúng Dell DP/N, BIOS và cụm tản nhiệt hai/ba quạt.
- Phân biệt lỗi main với lỗi RAM, SSD, màn hình, adapter hoặc pin.
- Rút ngắn thời gian báo giá, kiểm tra và bàn giao máy.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Inspiron 16 7610 i7-11800H 19843-1 được báo theo đúng GPU, VRAM, Dell DP/N, revision PCB, tình trạng bo mạch và gói bảo hành.
Công lắp
Khi thay main tại Laptop LD, máy được kiểm tra tản nhiệt hai/ba quạt, RAM DDR4, SSD M.2, pin, màn hình 3K, Thunderbolt 4, HDMI, SD và toàn bộ ngoại vi.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng Dell DP/N. Main lỗi GPU, VRAM, BIOS/EC, nguồn CPU hoặc vào nước diện rộng cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Inspiron 16 Plus 7610, i7-11800H và 19843-1.
- Xác nhận đúng GPU GTX 1650/RTX 3050/RTX 3050 Ti/RTX 3060 và VRAM.
- Kiểm tra adapter 90W/130W, Thunderbolt 4, HDMI 2.0, hai USB-A và SD.
- Kiểm tra hai khe DDR4, hai vị trí SSD, Wi-Fi, màn hình 3K, pin và nhiệt độ.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Main Dell Inspiron 16 7610 i7-11800H 19843-1 dùng cho máy nào?
Dòng máy và cấu hình phù hợp
- Dell Inspiron 16 Plus 7610 / Inspiron 16 7610.
- CPU Intel Core i7-11800H onboard.
- Nền CYBORG-H TGL-H, PCB 19843-1.
- Intel UHD Graphics tích hợp.
- GPU rời GTX 1650 4GB, RTX 3050 4GB, RTX 3050 Ti 4GB hoặc RTX 3060 6GB.
- Hai khe RAM SO-DIMM DDR4-3200.
- Một hoặc hai ổ SSD M.2 2230/2280 NVMe.
- Màn hình 16 inch 3K 3072×1920, 60Hz.
Không nên thay chéo khi chưa kiểm
- Không mua theo 19843-1 nếu chưa kiểm GPU và Dell DP/N.
- Không nhầm RTX 3050 với RTX 3050 Ti dù cùng 4GB.
- Không nhầm RTX 3060 ba quạt với main GPU thấp hơn hai quạt.
- Không nhầm Inspiron 7610 với Inspiron 7620 thế hệ 12.
- Không ghi RAM onboard; máy dùng hai khe SO-DIMM.
- Không ghi chỉ một SSD; nền máy hỗ trợ cấu hình hai ổ M.2.
- Không kết luận lỗi main trước khi loại trừ adapter, RAM, SSD, màn hình và pin.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Dell Inspiron 16 Plus 7610. | Nhầm Inspiron 16 Plus 7620 hoặc Precision 5560. |
| Platform | CYBORG-H TGL-H. | Chỉ nhìn hình main nhưng bỏ qua platform và revision. |
| Mã PCB | 19843-1. | Nhầm board 203060-1 hoặc bo I/O đi kèm. |
| CPU | Intel Core i7-11800H, 8 nhân, 16 luồng, Turbo tối đa 4.60GHz. | Nhầm i5-11400H. |
| GPU | GTX 1650 4GB, RTX 3050 4GB, RTX 3050 Ti 4GB hoặc RTX 3060 6GB. | Mua sai GPU vì chỉ đối chiếu CPU và mã PCB. |
| DP/N RTX 3060 | Dell DP/N 09FDV3 được ghi nhận cho i7-11800H + RTX 3060 6GB. | Gắn nhầm tản nhiệt hai quạt hoặc adapter công suất thấp. |
| RAM | 2 khe SO-DIMM DDR4-3200, tối đa 32GB theo Dell. | Ghi RAM hàn hoặc dùng nhầm DDR5. |
| SSD | 1 M.2 2230/2280 hoặc 1 M.2 2230 + 1 M.2 2230/2280; Gen3/Gen4 tùy ổ. | Bỏ sót khe thứ hai hoặc lắp SSD Gen4 không có tấm tản phù hợp. |
| Cổng ngoài | 2 USB-A 3.2 Gen 1, Thunderbolt 4 có DP/PD, HDMI 2.0, SD, audio 3.5mm và DC-in. | Ghi LAN RJ-45 hoặc USB-C thứ hai. |
| Sạc | 90W hoặc 130W, đầu tròn 4.5×2.9mm; cấu hình GPU rời thường dùng 130W. | Dùng sạc 90W cho tải nặng làm giảm hiệu năng hoặc báo thiếu công suất. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp Service Tag, Dell DP/N, mã 19843-1, CPU, GPU và VRAM trước khi đặt hàng.

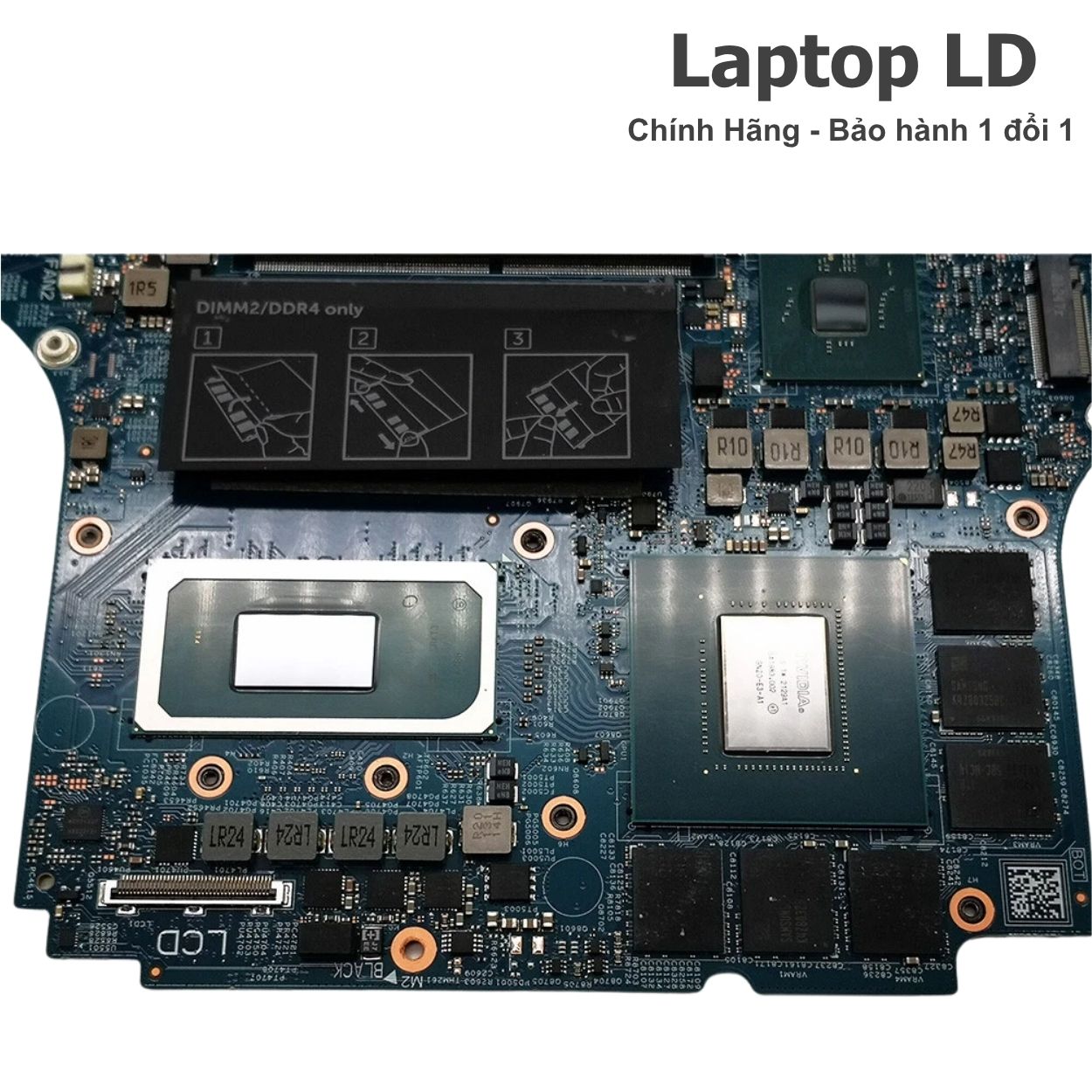

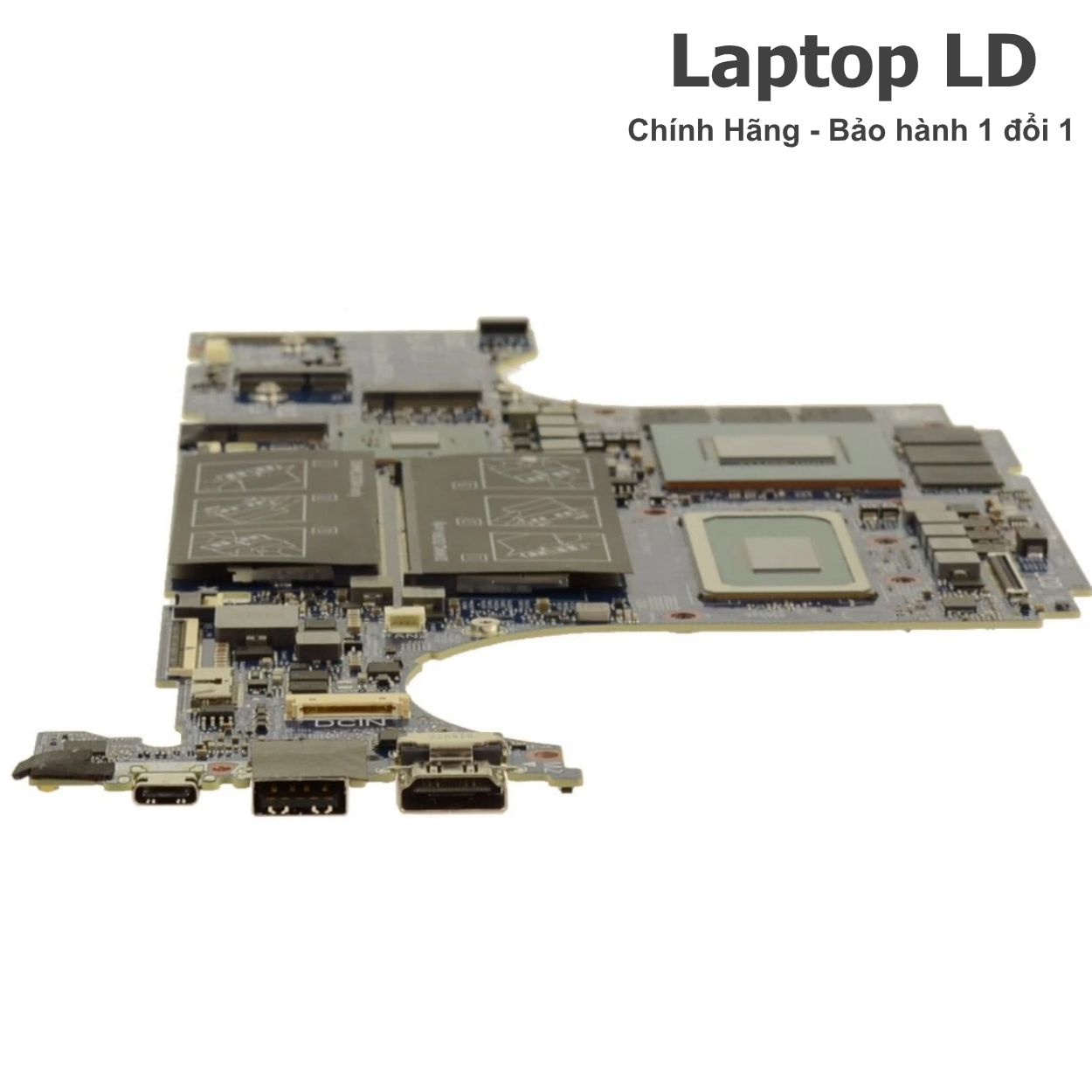

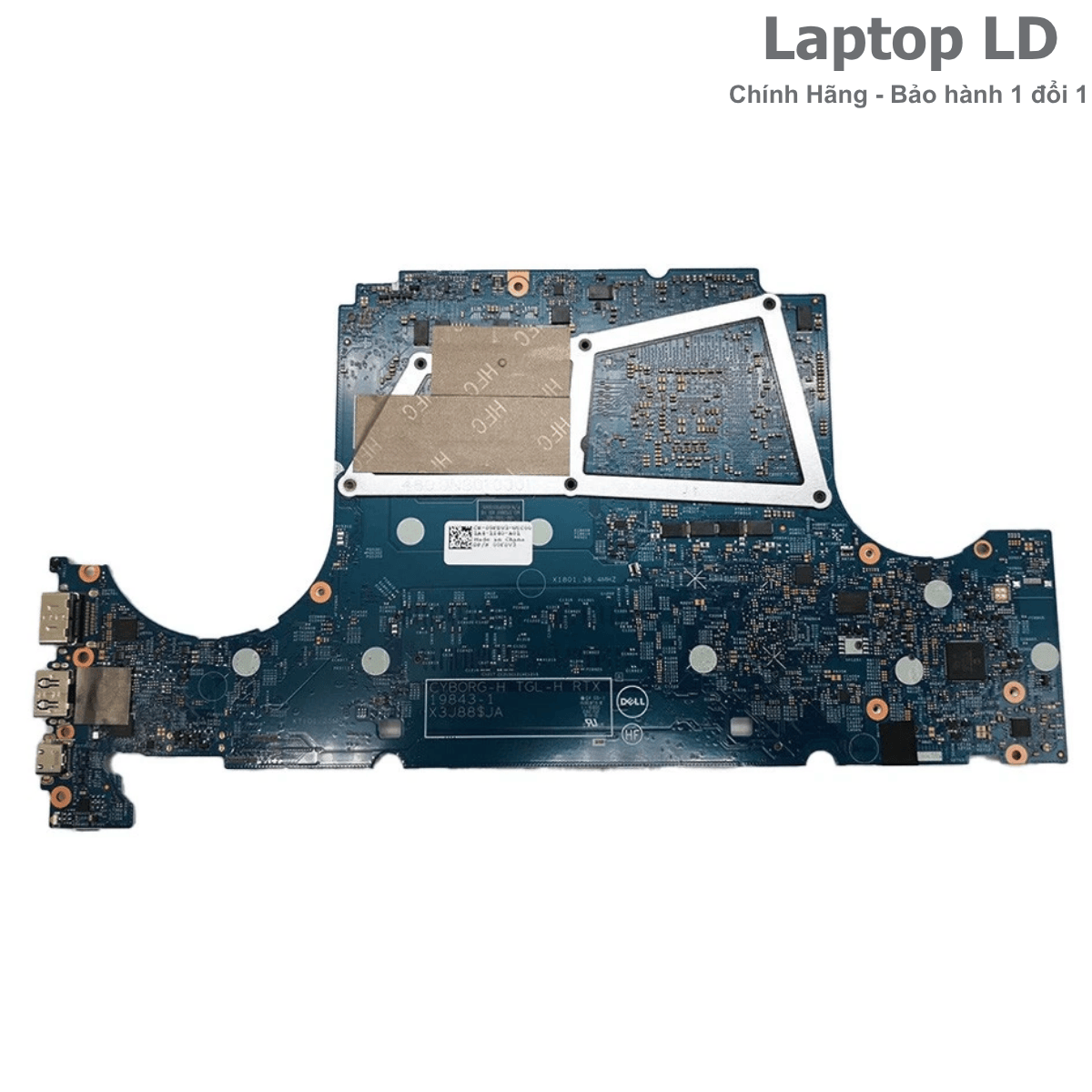

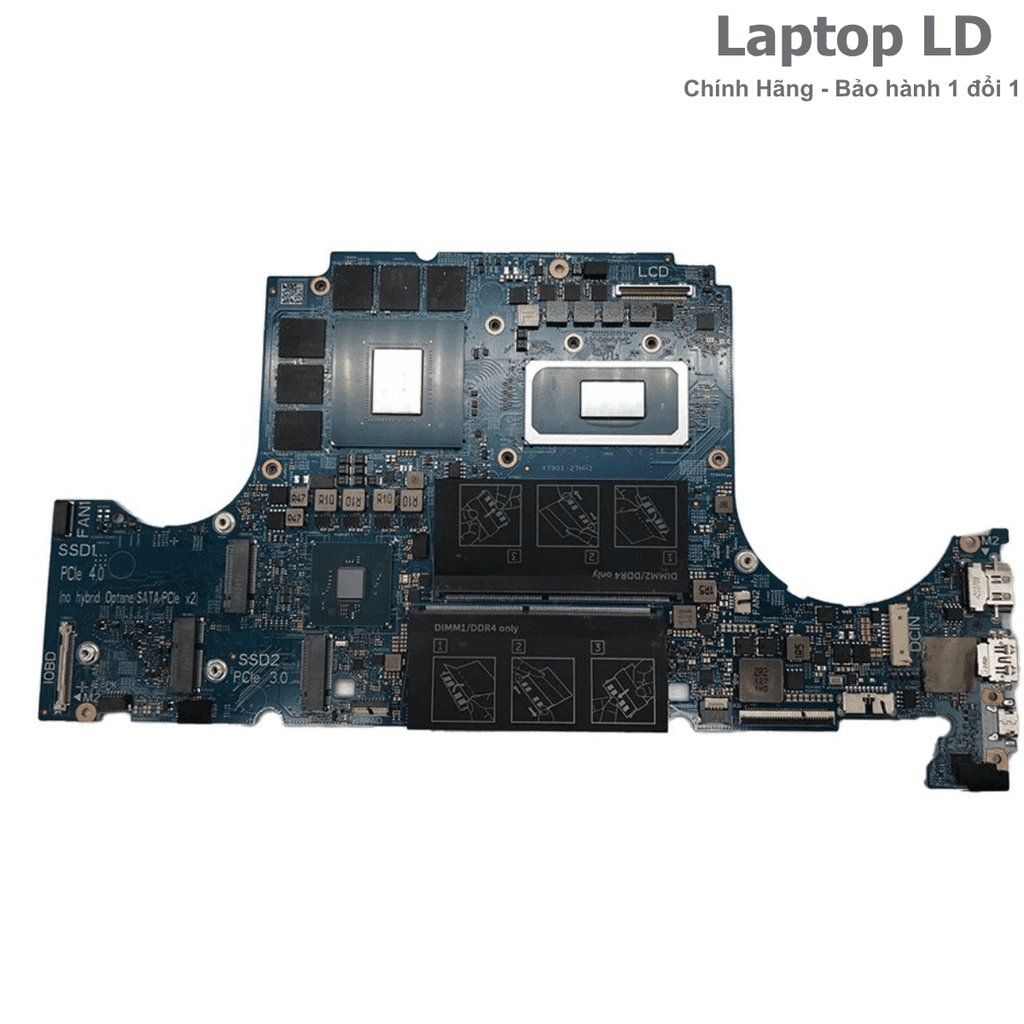

Ảnh chi tiết CPU, GPU, VRAM, RAM và SSD trên main 19843-1

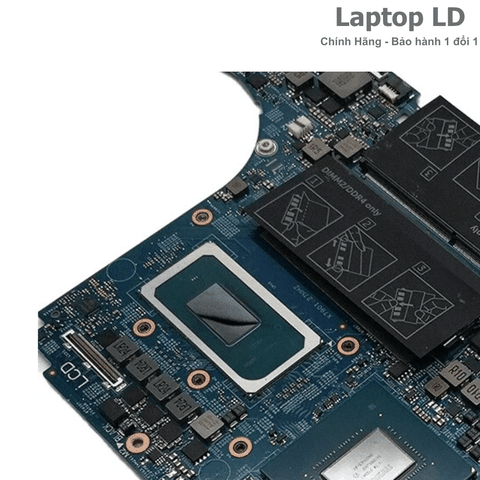

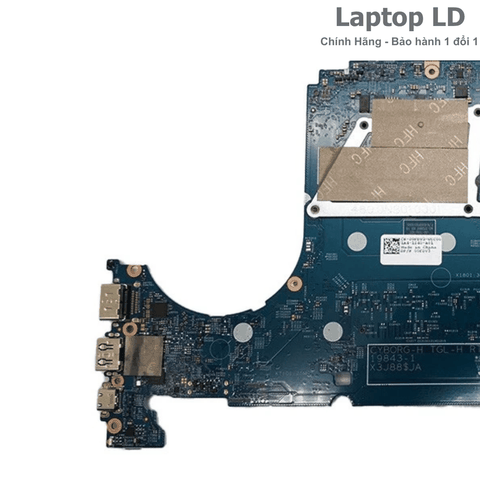

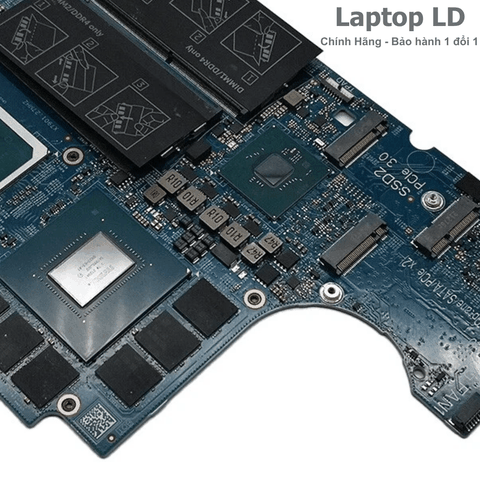

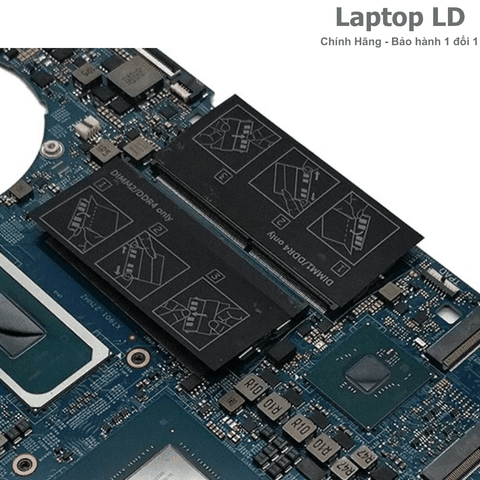

Nhóm ảnh giúp đối chiếu đúng i7-11800H, Intel UHD, chip NVIDIA, VRAM GDDR6, hai khe DDR4, hai vị trí SSD, Wi-Fi, mạch Thunderbolt 4, HDMI và dấu hiệu main chưa cong, cháy hoặc oxy hóa.
Dấu hiệu nên kiểm tra bo mạch Dell Inspiron 16 7610
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi, không sáng đèn hoặc adapter tự ngắt.
- Cắm sạc nhưng pin không tăng hoặc BIOS báo không nhận đúng công suất.
- Jack DC-in nóng, lỏng hoặc mất tiếp xúc theo góc cắm.
- Máy bật rồi tắt, quạt quay ngắn nhưng không hoàn tất POST.
- Nguồn chờ có nhưng thiếu nguồn CPU, GPU, RAM hoặc SSD.
- Máy tự tắt khi render do adapter, VRM hoặc quá nhiệt.
Lỗi GPU và VRAM
- Có nguồn nhưng màn đen, treo logo hoặc không xuất HDMI/Thunderbolt.
- Sọc hình, vỡ hình, nhấp nháy hoặc driver NVIDIA báo Code 43.
- Máy xanh màn khi cài driver, render hoặc chạy benchmark.
- GPU không nhận đúng dung lượng VRAM.
- RTX mất nguồn lõi/VRAM hoặc chập sau quá nhiệt.
- HDMI mất hình trong khi Intel UHD vẫn hoạt động.
Lỗi RAM, SSD và ngoại vi
- Không nhận một thanh hoặc một khe RAM DDR4.
- Không nhận một trong hai ổ SSD M.2 hoặc báo No Boot Device.
- Thunderbolt 4, HDMI, USB-A, SD hoặc audio mất nhận.
- Wi-Fi/Bluetooth chập chờn do module, socket hoặc nguồn 3.3V.
- Máy nóng, quạt chạy liên tục hoặc tụt xung CPU/GPU.
- Máy vào nước ở cạnh cổng gây oxy hóa DC-in, HDMI, USB và SD.
Nên sửa hay thay bo mạch Dell Inspiron 16 7610?
Main 19843-1 tích hợp CPU, GPU NVIDIA và VRAM trên bo mạch. Việc sửa hay thay phụ thuộc mức độ chập nguồn, tình trạng CPU/GPU, VRAM, BIOS/EC và số khu vực bị ảnh hưởng.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở DC-in, HDMI, Thunderbolt, USB-A, SD, audio hoặc linh kiện bảo vệ.
- Mạch sạc còn giao tiếp và chập chưa lan sang nguồn CPU/GPU.
- BIOS/EC lỗi nhưng CPU, GPU, VRAM, RAM và SSD vẫn ổn định.
- Không nhận SSD do socket, nguồn 3.3V hoặc đường PCIe.
- Oxy hóa nhẹ được phát hiện sớm, chưa lan tới CPU/GPU/VRAM.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i7-11800H lỗi, không khởi tạo hoặc chập nguồn lõi.
- GPU NVIDIA hoặc nhiều chip VRAM lỗi, sửa lại vẫn tái phát.
- Lỗi sâu đường RAM làm mất cả hai khe hoặc không training bộ nhớ.
- Chập nặng đồng thời mạch sạc, nguồn CPU, GPU và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi chạy tải.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số nền main Dell Inspiron 16 Plus 7610 CPU i7-11800H board CYBORG-H TGL-H 19843-1.
| Tên sản phẩm | Main Dell Inspiron 16 Plus 7610 CPU Intel Core i7-11800H board 19843-1 |
|---|---|
| Dòng máy tương thích | Dell Inspiron 16 Plus 7610 / Inspiron 16 7610 |
| Mã main | 19843-1 |
| Board / platform | CYBORG-H TGL-H |
| Dell DP/N | Thay đổi theo GPU và revision; 09FDV3 được ghi nhận cho bản i7-11800H + RTX 3060 6GB |
| CPU | Intel Core i7-11800H onboard, 8 nhân, 16 luồng, Turbo tối đa 4.60GHz, 24MB Intel Smart Cache, công suất cơ bản 45W |
| GPU tích hợp | Intel UHD Graphics, dùng chung RAM hệ thống |
| GPU / VGA rời | NVIDIA GeForce GTX 1650 4GB GDDR6; RTX 3050 4GB GDDR6; RTX 3050 Ti 4GB GDDR6; hoặc RTX 3060 6GB GDDR6 theo Dell DP/N |
| RAM hỗ trợ | 2 khe SO-DIMM DDR4-3200, hỗ trợ dual-channel, tối đa 32GB theo Dell; mỗi khe 4GB/8GB/16GB |
| Ổ cứng hỗ trợ | 1 M.2 2230/2280 hoặc 1 M.2 2230 + 1 M.2 2230/2280; SSD 2230 PCIe Gen3 x4 tối đa 1TB, SSD 2280 PCIe Gen4 x4 tối đa 2TB |
| Khe trên main | 2 khe DDR4 SO-DIMM, 2 vị trí SSD M.2, khe M.2 Wi-Fi/Bluetooth, đầu pin, màn hình eDP, bàn phím, touchpad, loa, quạt, camera và bo I/O |
| Cổng ngoài | 2 USB-A 3.2 Gen 1 5Gbps; 1 Thunderbolt 4 USB-C 40Gbps hỗ trợ DisplayPort 1.4 và Power Delivery; 1 HDMI 2.0; 1 khe SD; 1 audio 3.5mm; 1 DC-in 4.5×2.9mm |
| Màn hình | 16 inch 3K 3072×1920, tỷ lệ 16:10, WVA, 60Hz, 300 nit, 100% sRGB, chống chói, không cảm ứng |
| Pin | Pin polymer 3 cell 56Wh hoặc 6 cell 86Wh |
| Sạc | Adapter Dell 90W hoặc 130W, 19.5V, đầu tròn 4.5×2.9mm; cấu hình GPU rời thường dùng 130W |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, adapter ngắt | DC-in, MOSFET đầu vào, mạch sạc, nguồn chờ hoặc chập nguồn chính. | Thử adapter đúng công suất, ngắt pin và đo trở kháng/dòng đầu vào. |
| Có nguồn nhưng không POST | BIOS/EC, RAM, CPU, GPU, nguồn thứ cấp hoặc SSD. | Tháo SSD, thử từng thanh/khe RAM, reset BIOS/EC và theo dõi thứ tự nguồn. |
| Không nhận RAM | Thanh RAM, khe SO-DIMM, nguồn RAM, BIOS hoặc bộ điều khiển nhớ. | Vệ sinh khe, thử từng thanh, đổi khe và kiểm nguồn DDR4. |
| Không nhận SSD | SSD, socket M.2, nguồn 3.3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn, kiểm từng vị trí và đo nguồn socket. |
| RTX/GTX báo Code 43 | Driver, BIOS, nguồn GPU, chip GPU hoặc VRAM. | Cài driver sạch, kiểm Device ID, nguồn GPU/VRAM và chạy stress test. |
| Sọc hình hoặc vỡ hình | VRAM, GPU, nguồn nhớ, panel hoặc cáp eDP. | So sánh màn trong/HDMI/Thunderbolt, test VRAM và kiểm nhiệt độ. |
| Máy tắt khi render | Adapter yếu, quá nhiệt, nguồn CPU/GPU hoặc pin. | Kiểm adapter 130W, quạt, nhiệt độ, xung và dòng tải. |
| Thunderbolt/HDMI mất hình | Cổng, IC bảo vệ, controller hoặc đường tín hiệu. | Thử cáp/màn khác và kiểm xuất hình riêng từng cổng. |
| Máy vào nước | Oxy hóa vùng nguồn, GPU/VRAM, Thunderbolt, HDMI, USB hoặc SD. | Ngắt pin, soi toàn bo, đo chập và xử lý oxy hóa trước khi cấp nguồn. |

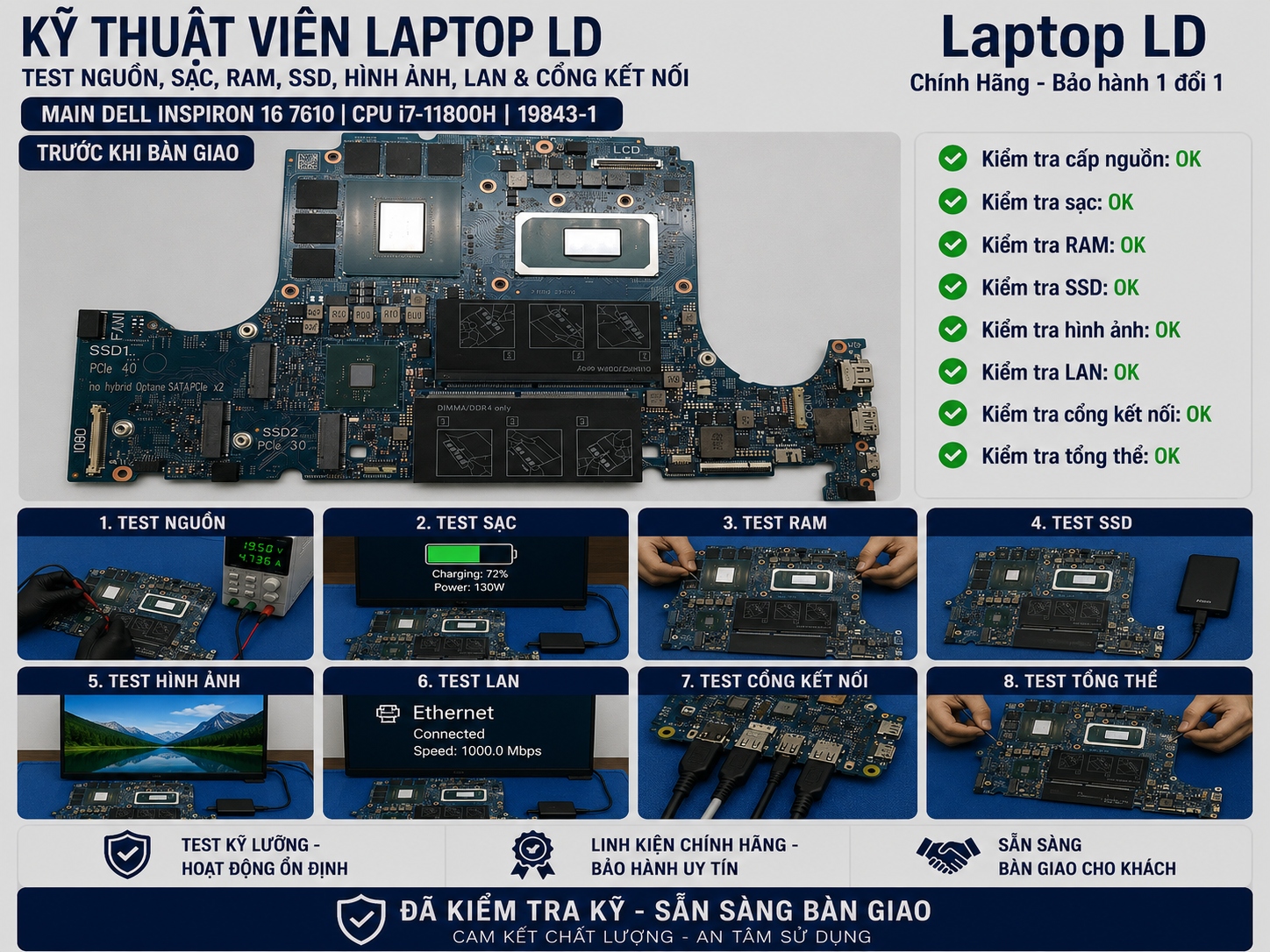

Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra adapter, CPU i7-11800H, GPU/VRAM, hai khe DDR4, các SSD M.2, màn hình 3K, Thunderbolt 4, HDMI, USB, SD, Wi-Fi và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, GPU, hình ảnh, RAM, SSD, nhiệt độ, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter, pin, từng khe RAM, SSD, BIOS/EC, GPU/VRAM, màn hình, Thunderbolt và từng cổng.
-
Đối chiếu đúng main
Xác minh Inspiron 16 7610, i7-11800H, 19843-1, Dell DP/N, GPU, VRAM và cụm tản nhiệt.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, thay vật liệu dẫn nhiệt phù hợp và chạy test CPU, GPU, VRAM, RAM, SSD, hình ảnh, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng adapter đúng công suất, vệ sinh tản nhiệt định kỳ.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ main 19843-1 đã thay theo điều kiện ghi trên phiếu. Xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Dell Inspiron 16 7610 nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do nguồn không phù hợp, tự ép xung hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi và hỗ trợ.

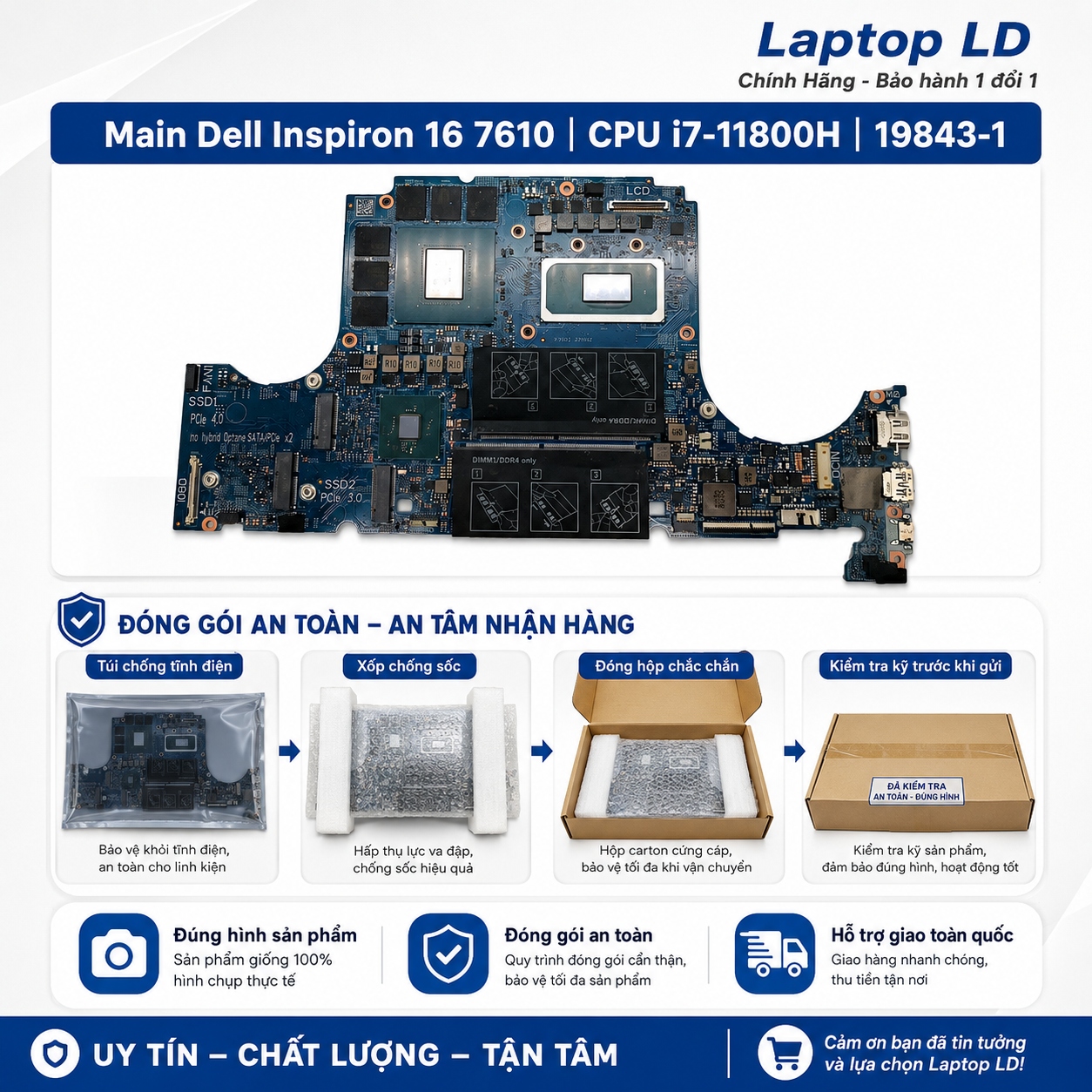

Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main 19843-1 tích hợp CPU, GPU và VRAM, có hai khe RAM cùng các socket SSD nên cần túi chống tĩnh điện, tấm bảo vệ chip, đệm cổng, nẹp chống cong và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main Dell Inspiron 16 7610 dùng mã nào?
Nền kỹ thuật được ghi nhận là CYBORG-H TGL-H, mã PCB 19843-1. Dell DP/N thay đổi theo CPU, GPU và revision.
CPU i7-11800H có bao nhiêu nhân và luồng?
Intel Core i7-11800H có 8 nhân, 16 luồng, Turbo tối đa 4.60GHz và 24MB cache.
Main 19843-1 có những GPU nào?
Dell công bố Inspiron 16 7610 với GTX 1650 4GB, RTX 3050 4GB, RTX 3050 Ti 4GB và RTX 3060 6GB.
Dell DP/N 09FDV3 là bản GPU nào?
Mã 09FDV3 được ghi nhận cho main i7-11800H + RTX 3060 6GB. Vẫn cần đối chiếu tem thực tế trước khi đặt.
RAM có nâng cấp được không?
Có. Máy có hai khe SO-DIMM DDR4-3200, hỗ trợ dual-channel và tối đa 32GB theo thông số Dell.
Máy có mấy vị trí SSD?
Máy hỗ trợ một M.2 2230/2280 hoặc hai ổ gồm một M.2 2230 và một M.2 2230/2280.
Thunderbolt 4 có sạc và xuất hình không?
Có. Cổng Thunderbolt 4 hỗ trợ USB4, DisplayPort 1.4 và Power Delivery.
Màn hình chuẩn của máy là gì?
Máy dùng màn 16 inch 3K 3072×1920, tỷ lệ 16:10, 60Hz, 300 nit, 100% sRGB và không cảm ứng.
Pin và sạc chuẩn là loại nào?
Máy có pin 56Wh hoặc 86Wh; adapter 90W hoặc 130W đầu tròn 4.5×2.9mm, cấu hình GPU rời thường dùng 130W.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
