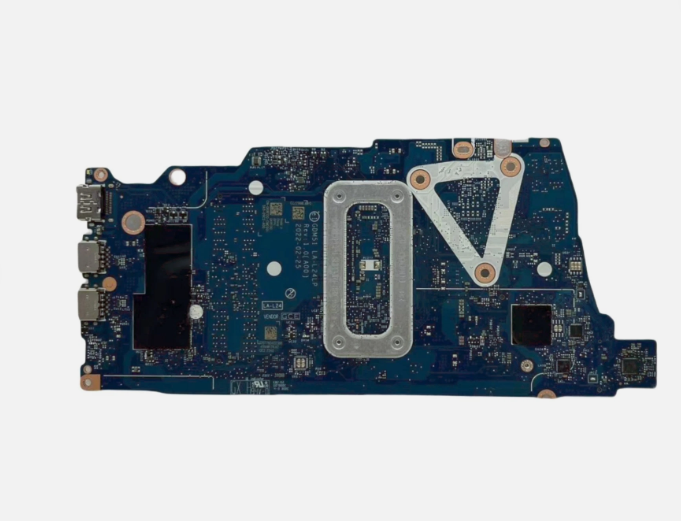

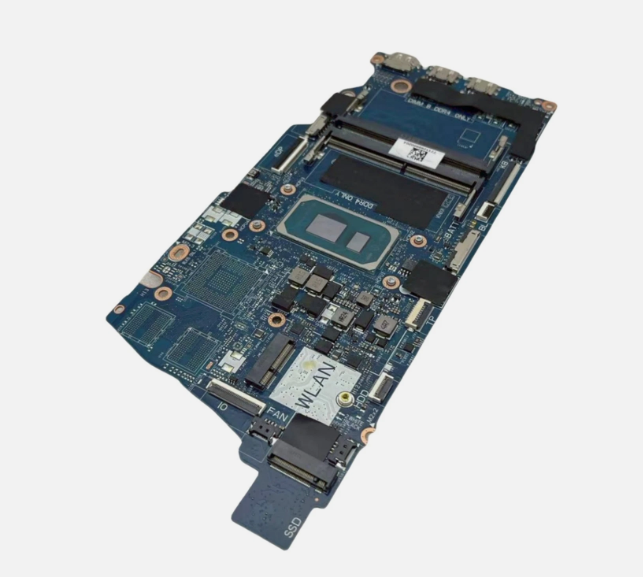

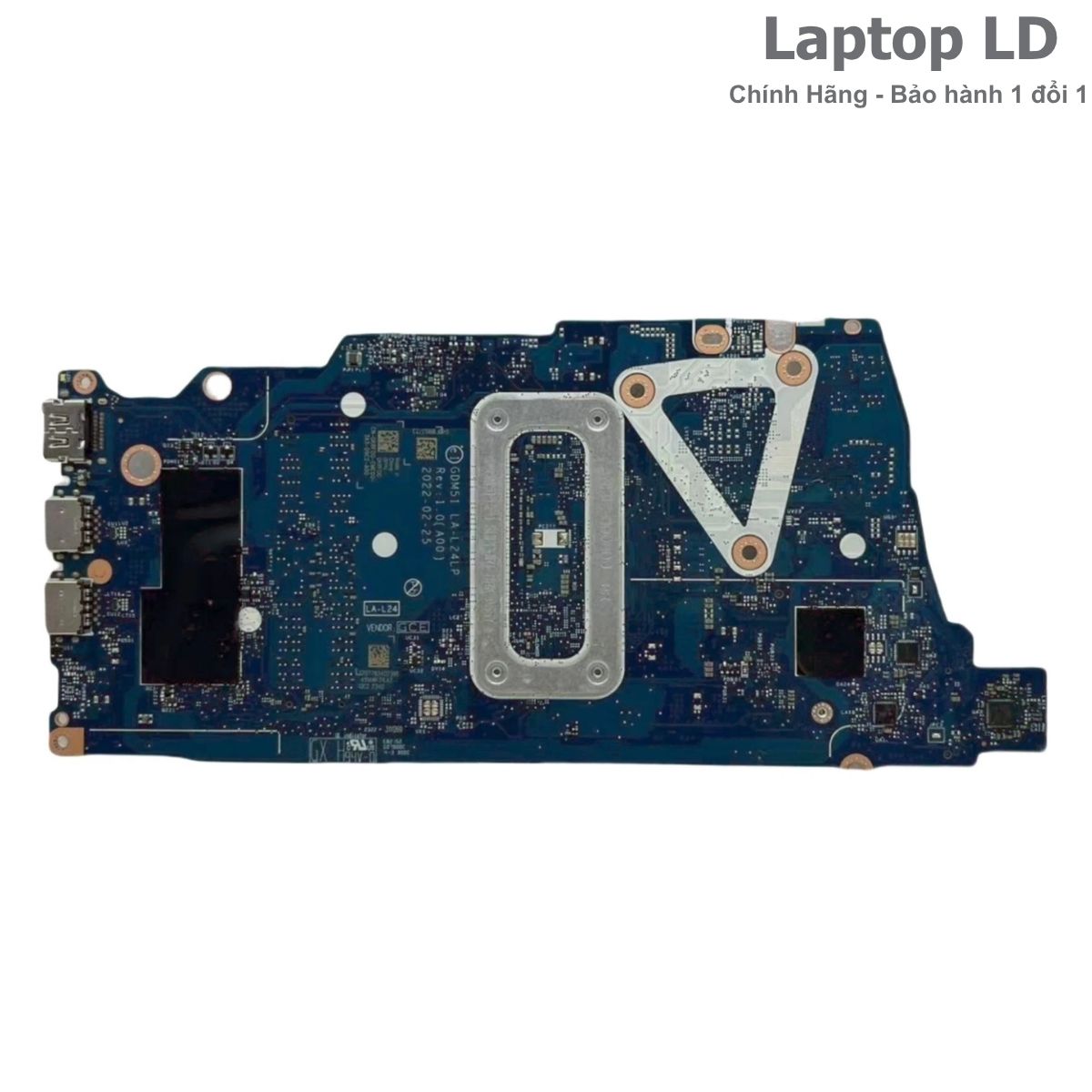

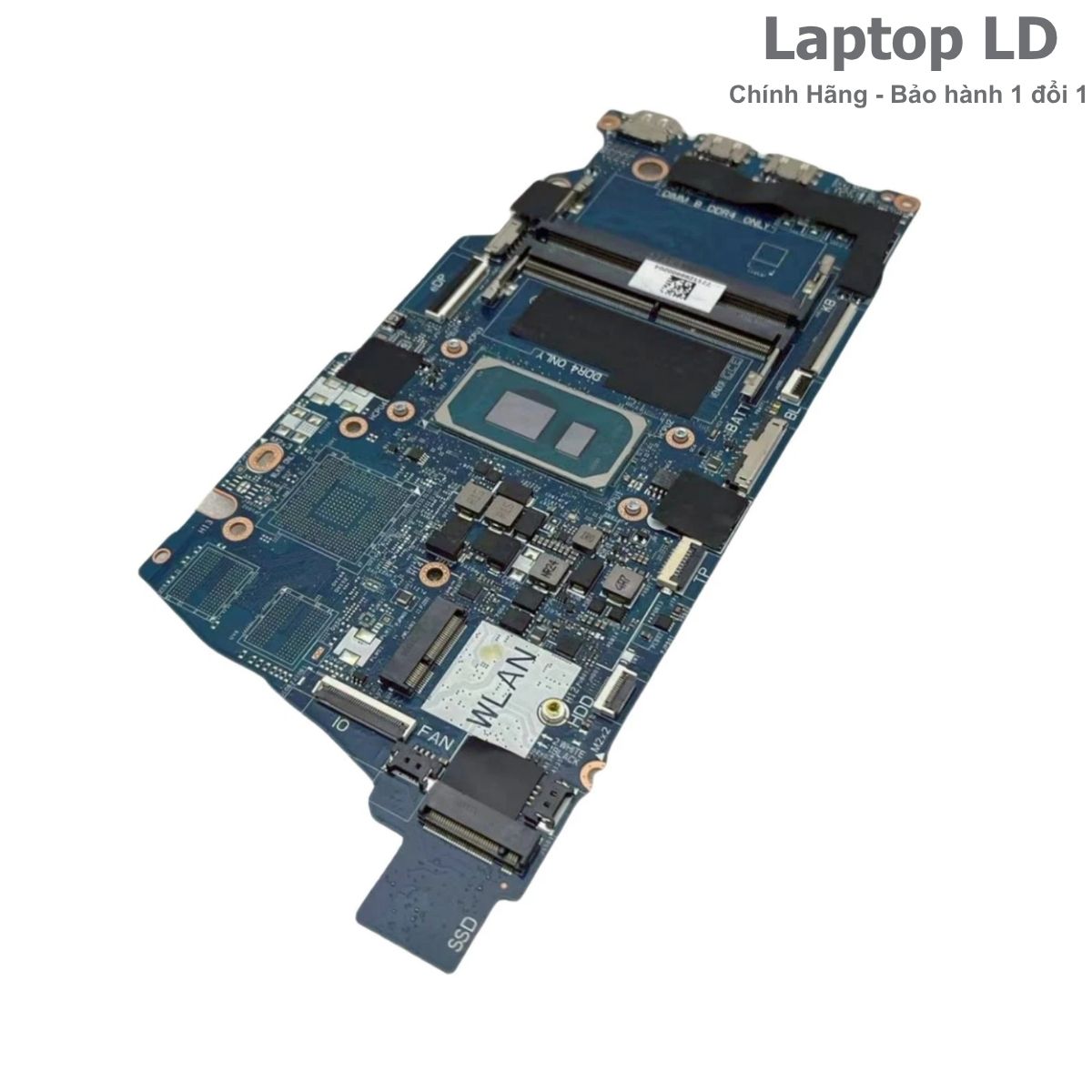

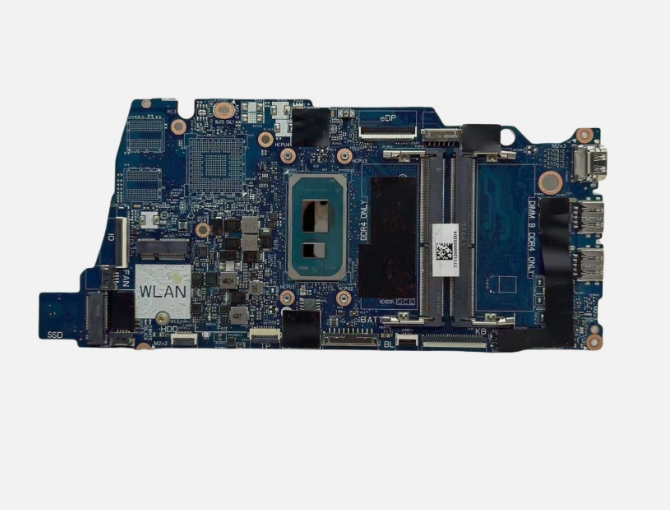

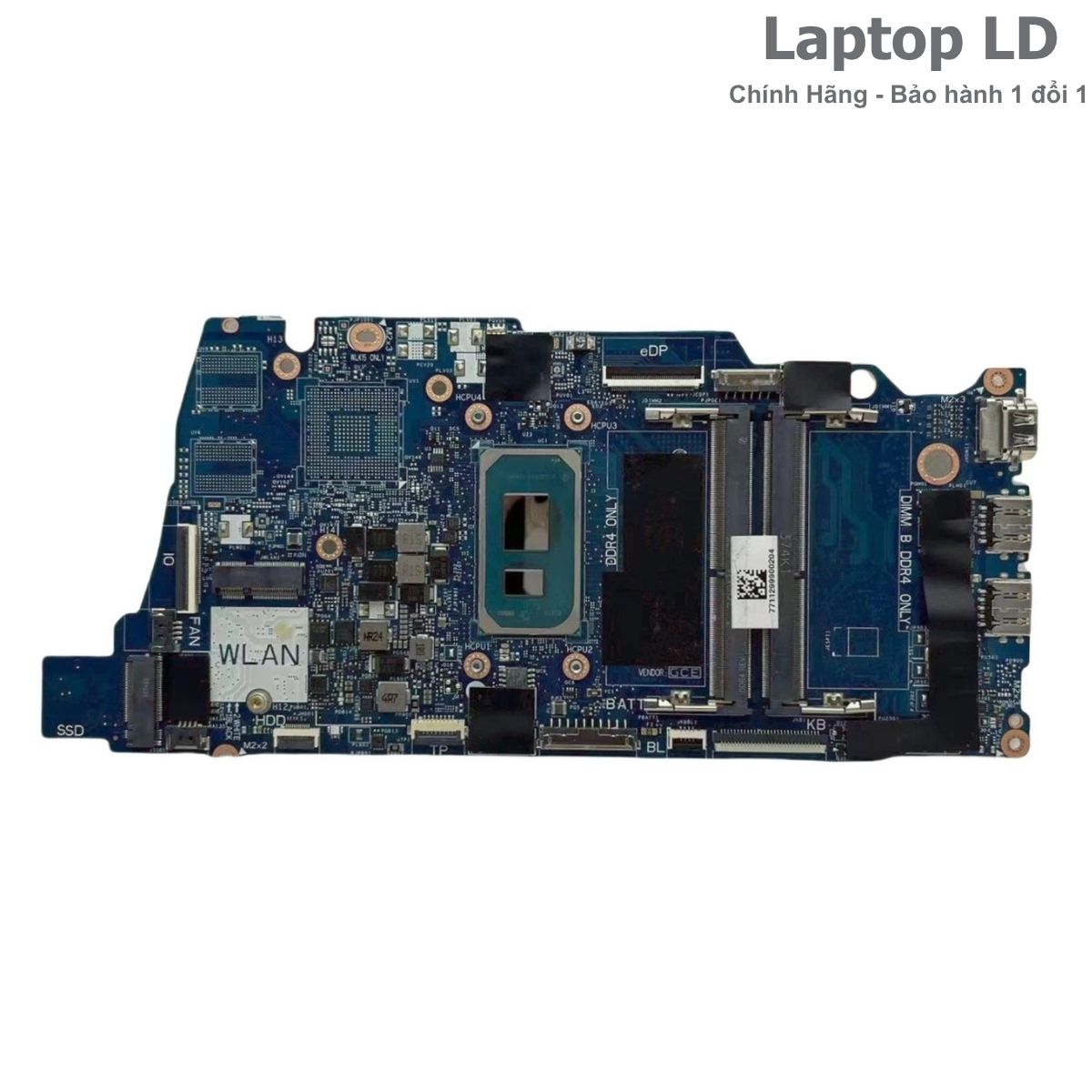

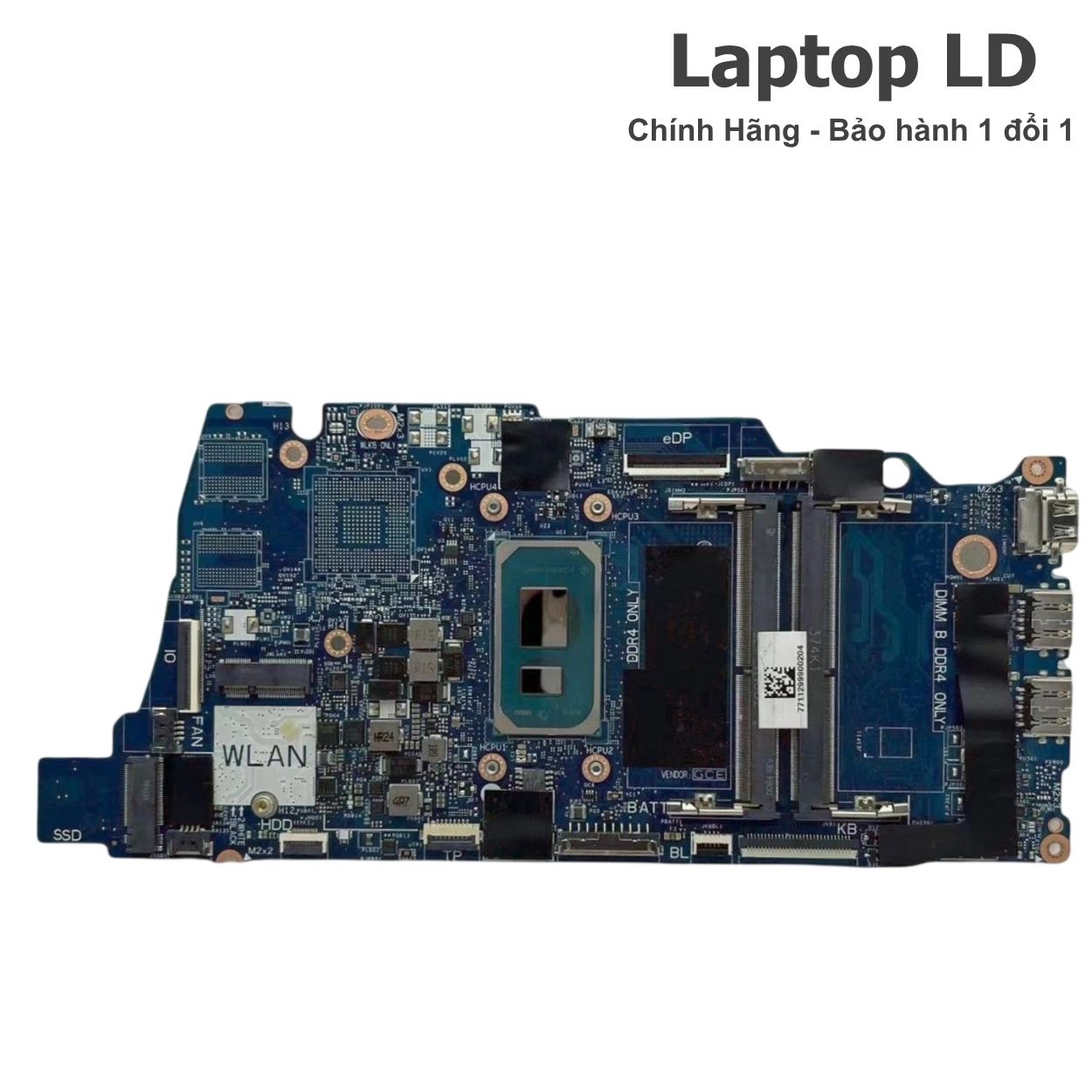

Main Dell Inspiron 15 3520 / Vostro 3420 i5-1135G7 LA-L24LP
Main GDM51 / LA-L24LP dùng nền tảng Intel Core i5-1135G7, phù hợp nhóm Dell Inspiron 15 3520 và Vostro 3420 có cùng cấu hình bo. Laptop LD hỗ trợ xác nhận theo mã bo, tem part và bố trí cổng trên main cũ để chọn đúng phiên bản.
Dòng máyDell Inspiron 15 3520 / Dell Vostro 3420
Mã main / PCBGDM51 / LA-L24LP

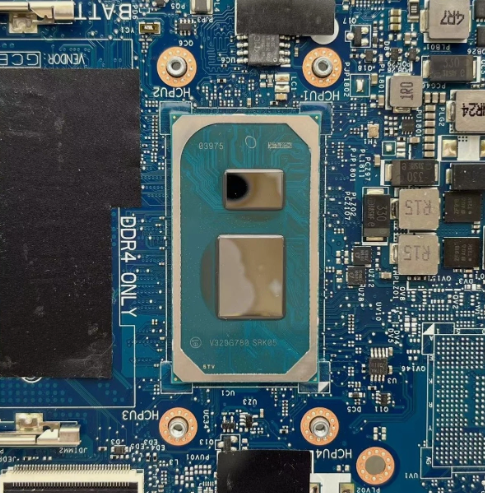

CPU / SoCIntel Core i5-1135G7, 4 nhân 8 luồng, tối đa 4,20 GHz
Part / revisionGDM51 / LA-L24LP; Dell DP/N 0KRFDG trên cấu hình Inspiron 15 3520 i5-1135G7; có bản LA-L24LP REV 1.0
Laptop LD hỗ trợ xác nhận phiên bản: Với main LA-L24LP, Laptop LD đối chiếu ảnh main cũ, mã GDM51/LA-L24LP, tem part và bố trí cổng. Inspiron 15 3520 dùng CPU Intel thế hệ 11 không có USB-C theo tài liệu Dell; Vostro 3420 có bố trí I/O khác theo cấu hình.
Tình trạng:Main zin nguyên bản, cam kết không qua sửa chữa; đã được kiểm tra và test kỹ trước khi giao.
Hạng mục testNguồn, POST/BIOS, RAM/SSD, sạc, hình ảnh, cổng kết nối và nhiệt độ theo cấu hình thực tế của bo.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành. Điều kiện áp dụng xem tại chính sách bên dưới.
Kỹ thuật xác nhận phiên bảnChỉ cần gửi ảnh main cũ; Laptop LD hỗ trợ kiểm tra mã PCB, revision, tem part và bố trí cổng để chọn đúng phiên bản phù hợp.
Điểm riêng của đúng phiên bản này: Nền tảng Tiger Lake-U i5-1135G7 dùng RAM DDR4 SODIMM, SSD M.2 NVMe và card WLAN rời. Điểm cần phân biệt rõ là bố trí cổng giữa Inspiron 15 3520 và Vostro 3420.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →

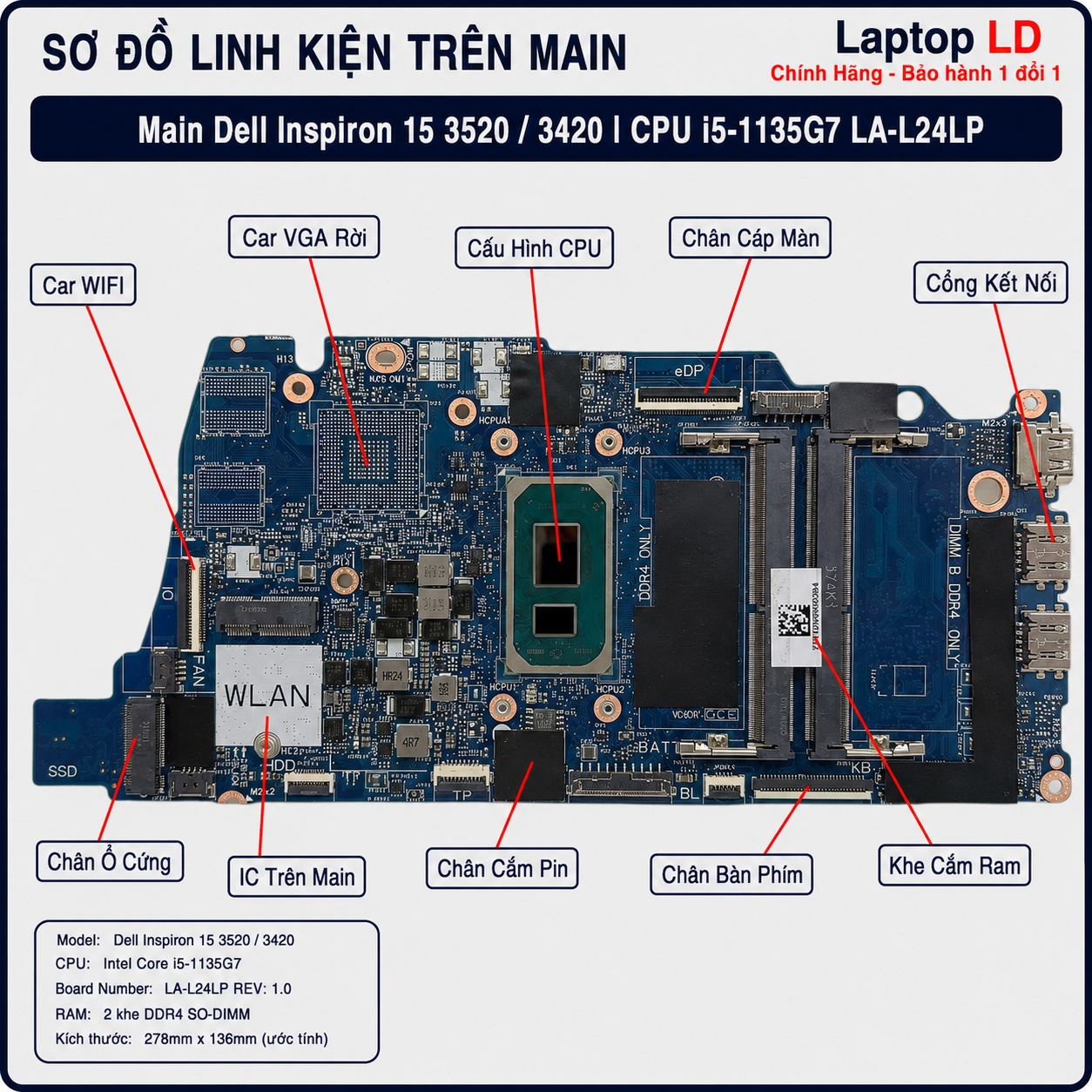

Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Dell Inspiron 15 3520 / Dell Vostro 3420
- Mã main / PCB
- GDM51 / LA-L24LP

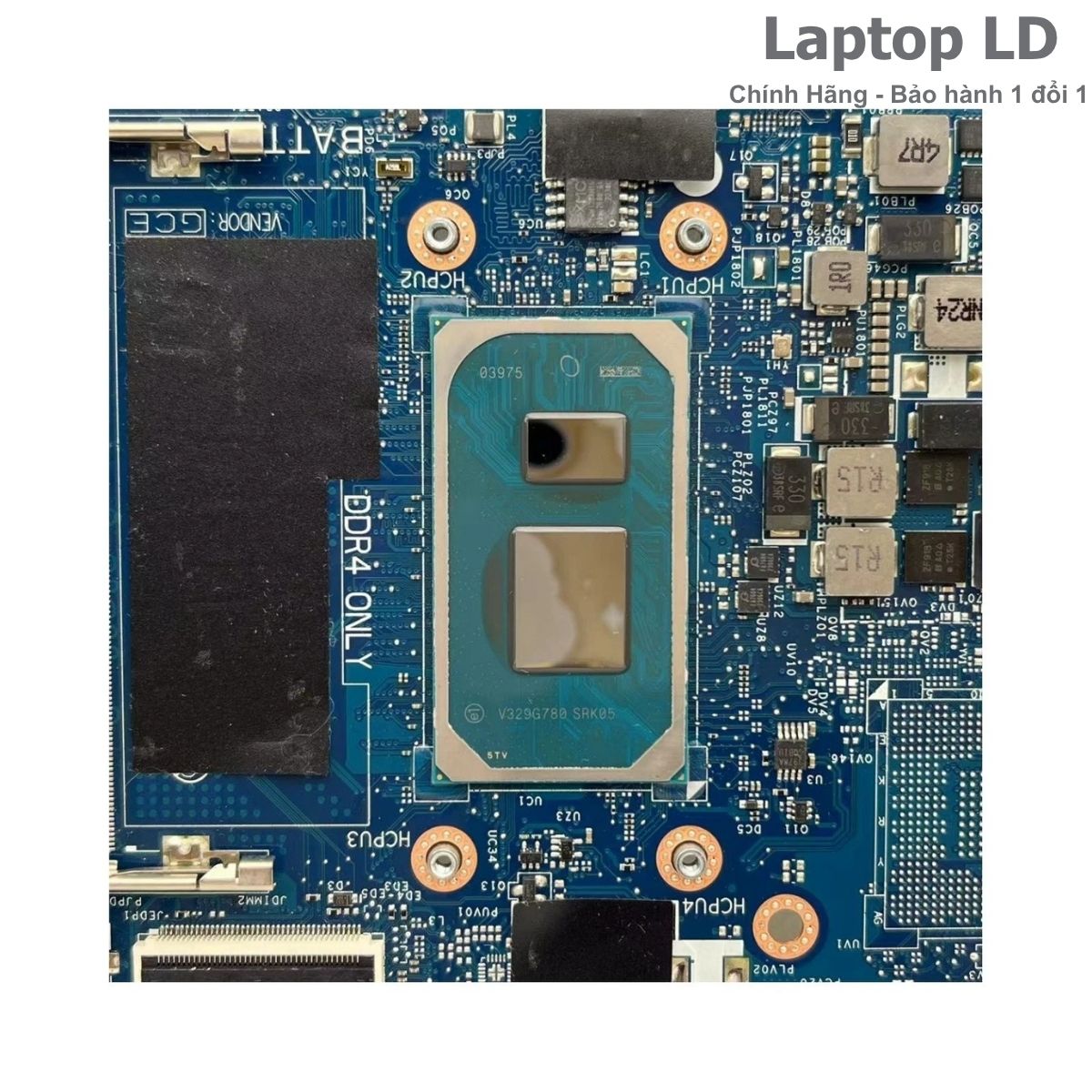

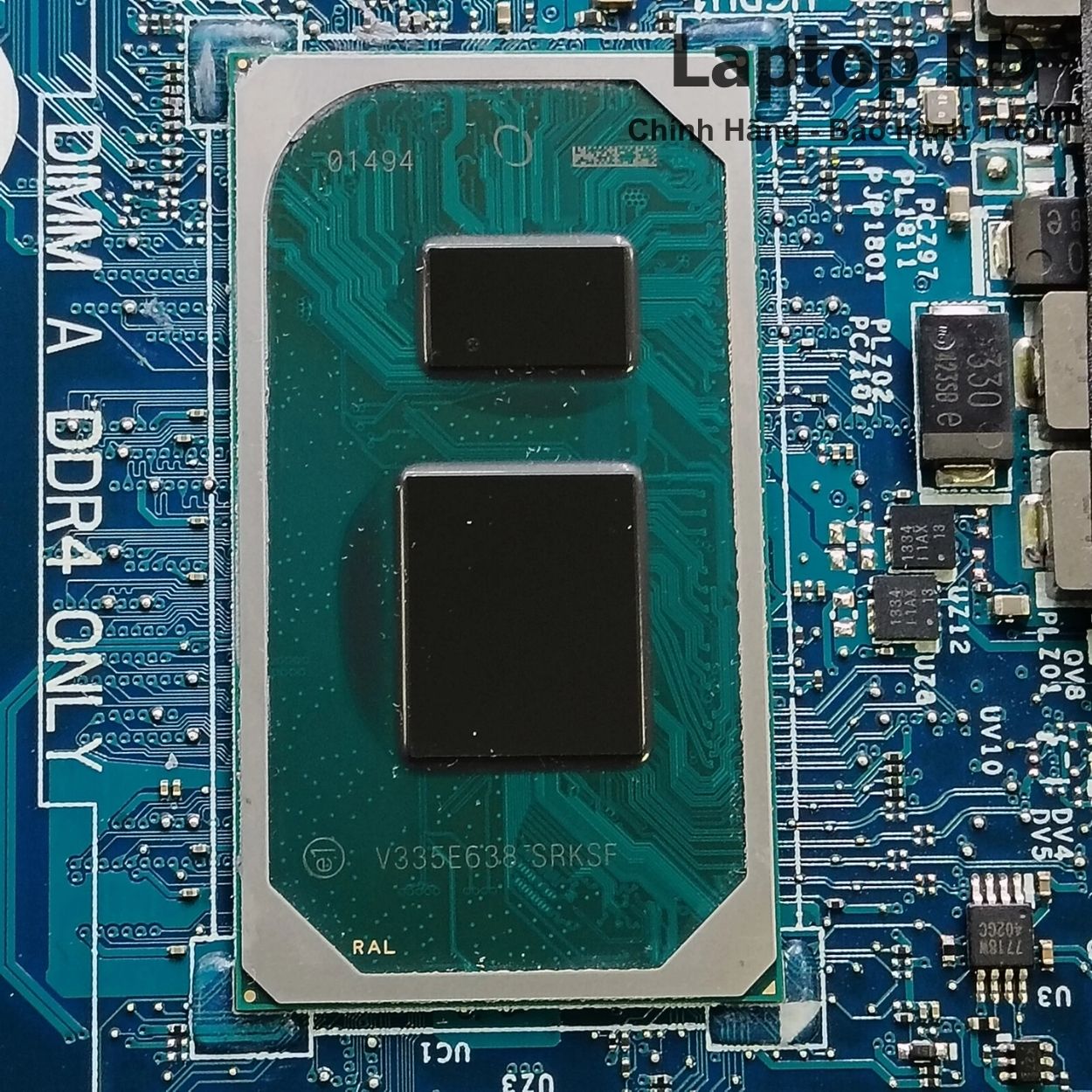

- CPU / SoC
- Intel Core i5-1135G7, 4 nhân 8 luồng, tối đa 4,20 GHz
- RAM / bộ nhớ

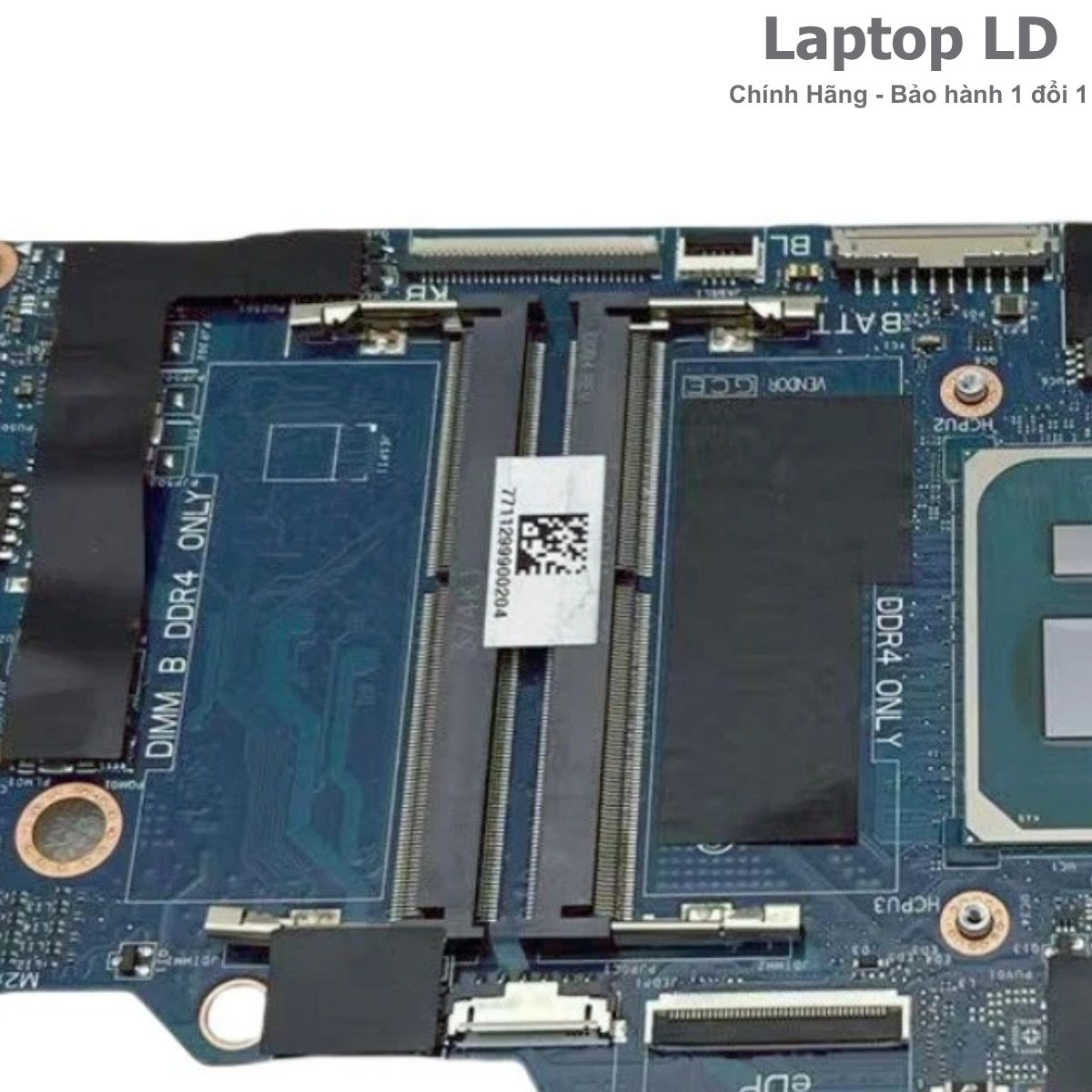

- 2 khe SODIMM DDR4; Inspiron 3520 i5-1135G7 dùng cấu hình non-Type-C 2666 MT/s theo Dell; Vostro 3420 dùng DDR4 2666/3200 MT/s tùy cấu hình
- GPU / VGA
- Đồ họa tích hợp Intel của i5-1135G7; hệ thống đủ dual-channel dùng nhãn Iris Xe, single-channel có thể hiển thị Intel UHD
- SSD / lưu trữ
- Khe M.2 2230/2280 PCIe NVMe; cấu hình lưu trữ cụ thể phụ thuộc dòng máy

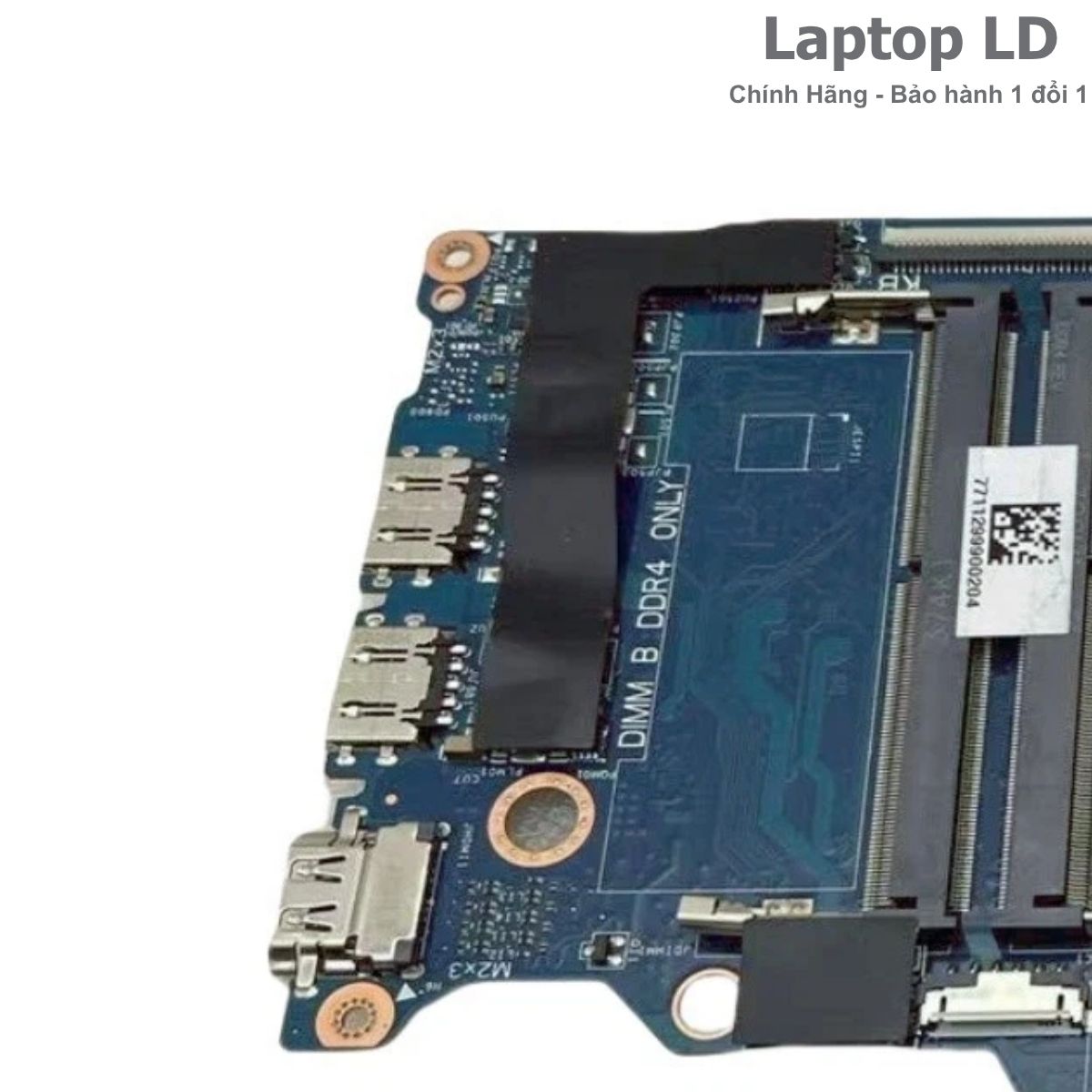

- Cổng ngoài
- Inspiron 15 3520 i5-1135G7: 2 USB 3.2 Gen 1 Type-A, 1 USB 2.0, HDMI 1.4, audio 3,5 mm, SD và DC-in; Dell ghi rõ Tiger Lake không có USB-C. Vostro 3420: RJ-45, USB 2.0, USB 3.2, HDMI 1.4, audio, SD và DC-in; USB thay đổi theo cấu hình
- Không dây
- Khe M.2 2230 cho card Wi-Fi/Bluetooth rời; Dell liệt kê Realtek RTL8821CE, Intel 9462 hoặc Intel AX201 tùy cấu hình
Thông số kỹ thuật bổ sung

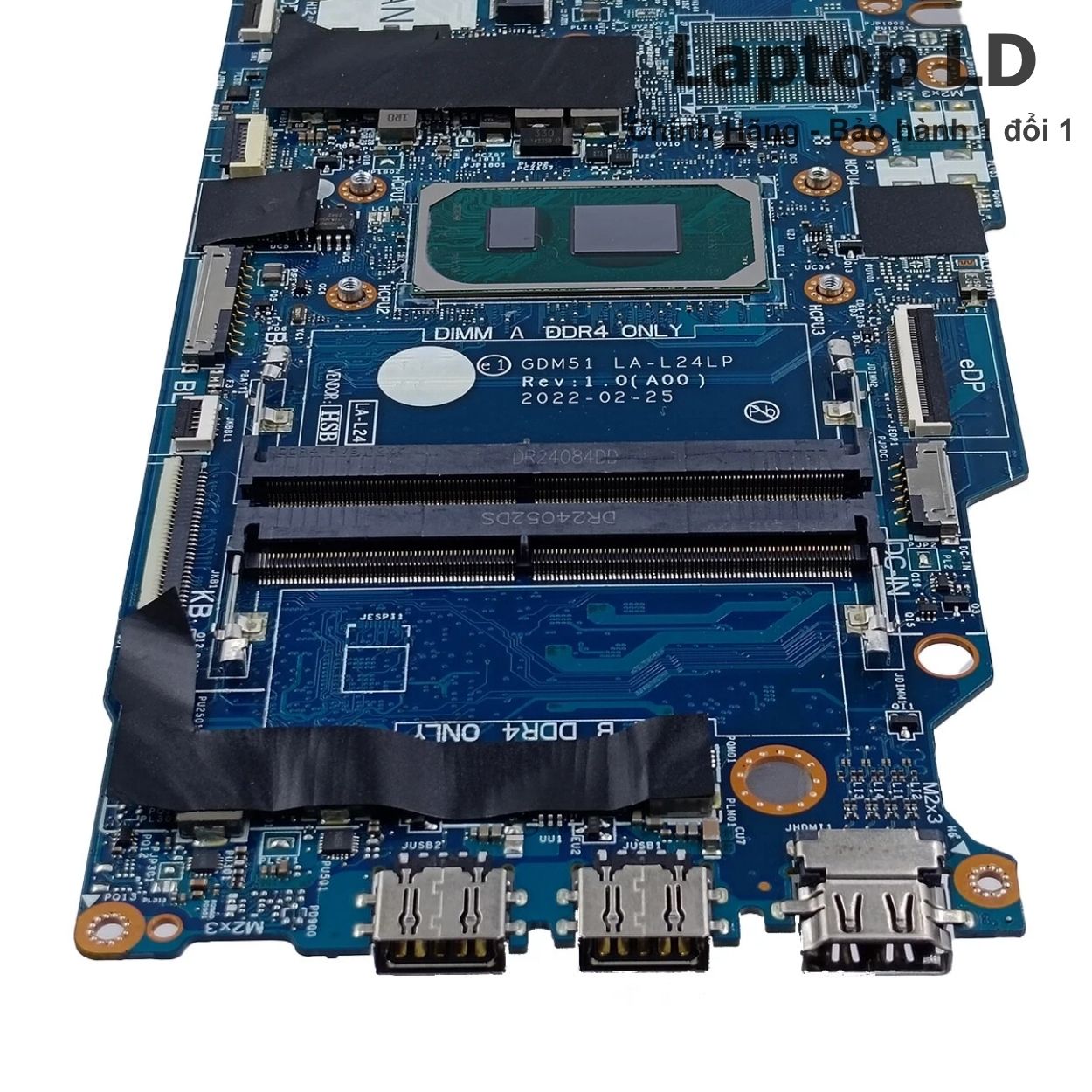

| Board revision | LA-L24LP REV 1.0 được ghi nhận cho họ GDM51; Laptop LD xác nhận revision trên main thực tế khi xuất hàng |
|---|---|
| OEM part / FRU / SPS / DP/N | Dell DP/N 0KRFDG / CN-0KRFDG được xác minh trên Inspiron 15 3520 i5-1135G7; với Vostro 3420, part được xác nhận theo bo thực tế |
| Kết nối / I/O đặc trưng | Inspiron 15 3520 bản Tiger Lake không có USB-C; Vostro 3420 có RJ-45 và cấu hình USB thay đổi theo phiên bản. Laptop LD đối chiếu hình dạng cổng và đầu nối trên main cũ trước khi giao. |
| BIOS / firmware | Dell UEFI BIOS theo đúng model; sau lắp kiểm tra BIOS nhận i5-1135G7, RAM, SSD và thông tin hệ thống |
| Tản nhiệt / adapter | Adapter 65 W, 19,5 V, đầu barrel 4,5 mm; dùng cụm tản nhiệt đúng khung Inspiron 15 3520 hoặc Vostro 3420 |
| Ghi chú cấu hình | Inspiron 15 3520 i5-1135G7 là cấu hình Tiger Lake không USB-C theo Dell. Vostro 3420 i5-1135G7 có RJ-45 và cách bố trí USB phụ thuộc cấu hình; Laptop LD chọn main theo mã bo, part và bố trí cổng, không chỉ theo tên máy. |
Phân biệt nhanh các phiên bản
| Phiên bản | Dấu hiệu nhận diện | Điểm xác nhận | Điểm khác biệt |
|---|---|---|---|
| Dell Inspiron 15 3520 i5-1135G7 | GDM51 / LA-L24LP; DP/N 0KRFDG được xác minh trên cấu hình i5-1135G7 | CPU i5-1135G7, hai khe DDR4 SODIMM, M.2 SSD; bản Tiger Lake không có USB-C | Inspiron 15 3520 còn có nhiều CPU và bo khác; Laptop LD xác nhận mã bo và part từ main cũ trước khi giao |
| Dell Vostro 3420 i5-1135G7 | Họ GDM51 / LA-L24LP được ghi nhận cho Vostro 3420 i5-1135G7 trong dữ liệu bo và BIOS đối chiếu | CPU i5-1135G7, DDR4 SODIMM, M.2 NVMe; khung Vostro 3420 có RJ-45 và USB thay đổi theo cấu hình | Vostro 3420 có cả nền tảng Intel thế hệ 11 và 12; Laptop LD xác nhận CPU, mã bo, part và bố trí cổng trước khi giao |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Các quyền lợi và phạm vi đi kèm được áp dụng theo đúng sản phẩm và đơn hàng đã xác nhận.
Phạm vi sản phẩm
Sản phẩm là mainboard đúng mã/phiên bản đã xác nhận; các linh kiện hàn trực tiếp trên bo thuộc sản phẩm.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày với lỗi kỹ thuật đủ điều kiện; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD khi đủ điều kiện.
Phụ kiện đi kèm: RAM, SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp, board I/O phụ và phụ kiện rời chỉ đi kèm khi mô tả sản phẩm hoặc đơn hàng ghi rõ.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật kiểm tra các linh kiện liên quan và xác định đúng nguyên nhân trước khi thay main, theo cấu hình thực tế của máy.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Máy không lên nguồn hoặc không phản ứng khi cắm sạc | Adapter, pin, đường DC-in hoặc mạch nguồn trên main đều có thể liên quan | Kiểm tra adapter 65 W đầu 4,5 mm, trạng thái pin và đường nguồn vào; thử cấu hình tối thiểu trước khi kết luận cần thay main |
| Máy có nguồn nhưng không POST hoặc không hiển thị hình ảnh | RAM SODIMM, BIOS/firmware, đường hiển thị hoặc main có thể gây cùng biểu hiện | Thử từng thanh RAM ở từng khe, kiểm tra màn hình/cáp và HDMI; chỉ cân nhắc main sau khi loại trừ các phần liên quan |
| Không nhận RAM, treo hoặc khởi động lại sau khi thay RAM | Thanh RAM, tiếp xúc khe SODIMM, cấu hình bộ nhớ hoặc mạch nhớ trên main có thể liên quan | Dùng RAM DDR4 phù hợp, thử riêng từng khe SODIMM và kiểm tra BIOS nhận dung lượng trước khi đánh giá main |
| Không nhận SSD M.2 hoặc không khởi động từ SSD | SSD, tiếp xúc khe M.2, thiết lập boot/BIOS hoặc đường PCIe trên main có thể liên quan | Lắp lại SSD M.2 2230/2280, kiểm tra SSD có xuất hiện trong BIOS và thử ổ tốt đã biết trước khi kết luận main |
| Không xuất hình qua HDMI hoặc một nhóm cổng USB hoạt động bất thường | Cáp/thiết bị ngoại vi, driver, cổng vật lý hoặc mạch I/O trên main đều có thể là nguyên nhân | Thử cáp và thiết bị tốt, kiểm tra từng cổng theo đúng bố trí của phiên bản máy và đối chiếu kết quả trong BIOS/hệ điều hành |
| Wi-Fi/Bluetooth mất kết nối hoặc không nhận card sau khi thao tác main | Card WLAN M.2, dây anten, driver hoặc khe WLAN trên main có thể liên quan | Lắp lại card WLAN M.2 2230 và hai dây anten, kiểm tra thiết bị trong BIOS/hệ điều hành rồi mới đánh giá khe hoặc main |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter và cô lập pin trước khi tháo main; chuyển đúng RAM, SSD, WLAN và cụm tản nhiệt sang bo thay thế. Với Inspiron 15 3520 i5-1135G7, chú ý cấu hình không USB-C; với Vostro 3420, đối chiếu RJ-45 và bố trí USB của đúng khung máy.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- USB, HDMI/DisplayPort, LAN, Wi-Fi/Bluetooth và cổng sạc hoạt động theo cấu hình bo.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Dell Inspiron 15 3520 / Vostro 3420 i5-1135G7 LA-L24LP
Main LA-L24LP này dùng CPU nào?
Phiên bản trong bài dùng Intel Core i5-1135G7 thuộc thế hệ 11 Tiger Lake-U, 4 nhân 8 luồng, xung tối đa 4,20 GHz. CPU tích hợp đồ họa Intel Iris Xe; với RAM single-channel hệ thống có thể hiển thị theo nhãn Intel UHD.
Main này có dùng cho cả Inspiron 15 3520 và Vostro 3420 không?
LA-L24LP / GDM51 được ghi nhận trên nhóm cấu hình i5-1135G7 của Inspiron 15 3520 và Vostro 3420. Do hai dòng có bố trí I/O khác nhau và còn nhiều bo theo CPU khác, Laptop LD sẽ xác nhận mã bo, part và hình dạng cổng từ main cũ trước khi giao.
Main dùng RAM và SSD loại nào?
Nền tảng này dùng RAM DDR4 SODIMM với hai khe và SSD M.2 PCIe NVMe. Inspiron 3520 i5-1135G7 dùng cấu hình non-Type-C 2666 MT/s theo Dell; Vostro 3420 có DDR4 2666/3200 MT/s tùy cấu hình.
Vì sao Inspiron 15 3520 i5-1135G7 không có USB-C?
Dell ghi rõ các hệ thống Inspiron 15 3520 dùng Intel Core thế hệ 11, tức Tiger Lake, không được trang bị USB-C. Vì vậy vị trí cổng là dấu hiệu hữu ích để phân biệt bo i5-1135G7 với các biến thể khác của dòng 3520.
