Thay main Dell Inspiron 14 Plus 7430 i5-13420H 213207-1 đúng mã
Đúng board Quake RPL-H P 14N 213207-1, CPU Intel Core i5-13420H, RAM 16GB LPDDR5 onboard, NVIDIA GeForce RTX 3050 Laptop GPU 6GB GDDR6 và Dell DP/N 009NJP. Laptop LD hỗ trợ đối chiếu tem Dell DP/N, kiểm tra nguồn 130W, Thunderbolt 4, HDMI 2.0, RAM hàn, SSD M.2 2230/2280, GPU, VRAM, BIOS, màn hình và hệ thống tản nhiệt trước khi sửa hoặc thay bo mạch.
- Dell DP/N 009NJP
- CPU i5-13420H
- RAM 16GB onboard
- RTX 3050 6GB
- Thunderbolt 4
- HDMI 2.0
Xác thực kỹ thuật: thông tin được Trung Tâm Laptop LD rà soát theo Dell Inspiron 14 Plus 7430, board 213207-1, Dell DP/N 009NJP, tài liệu Dell và thông số Intel. Revision PCB, tem Dell DP/N, dung lượng RAM và cấu hình GPU phải được đối chiếu trực tiếp trên bo mạch trước khi giao hoặc lắp.

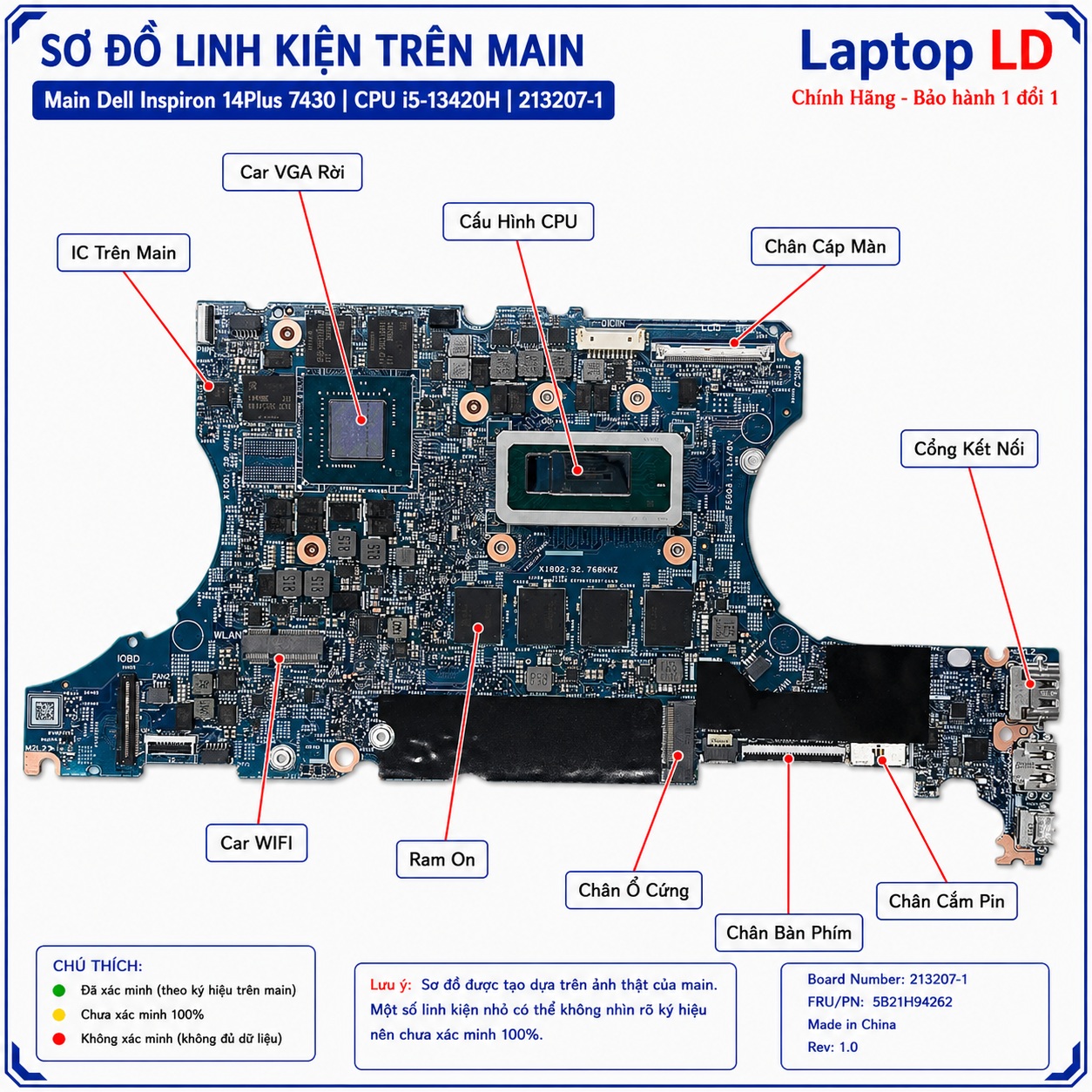

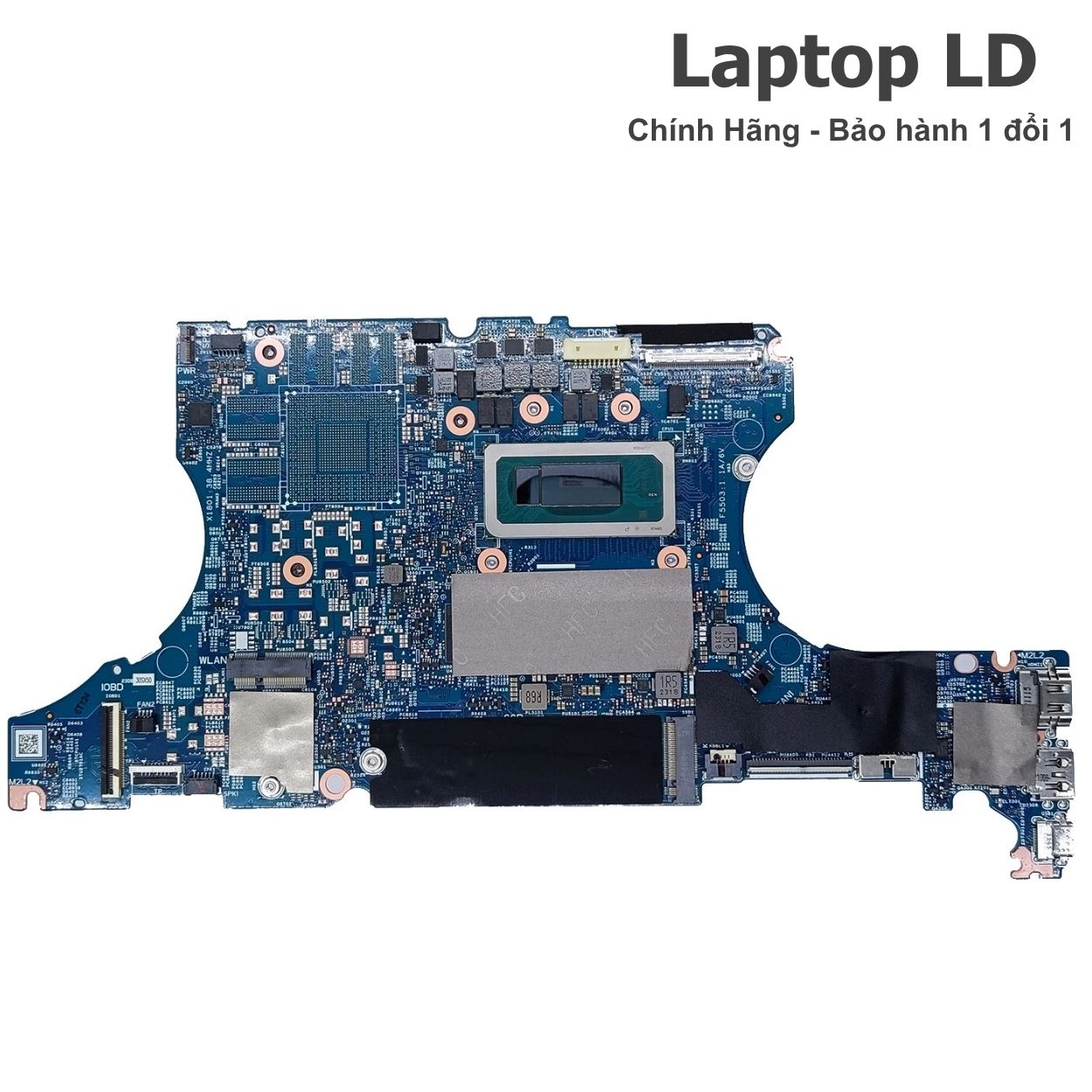

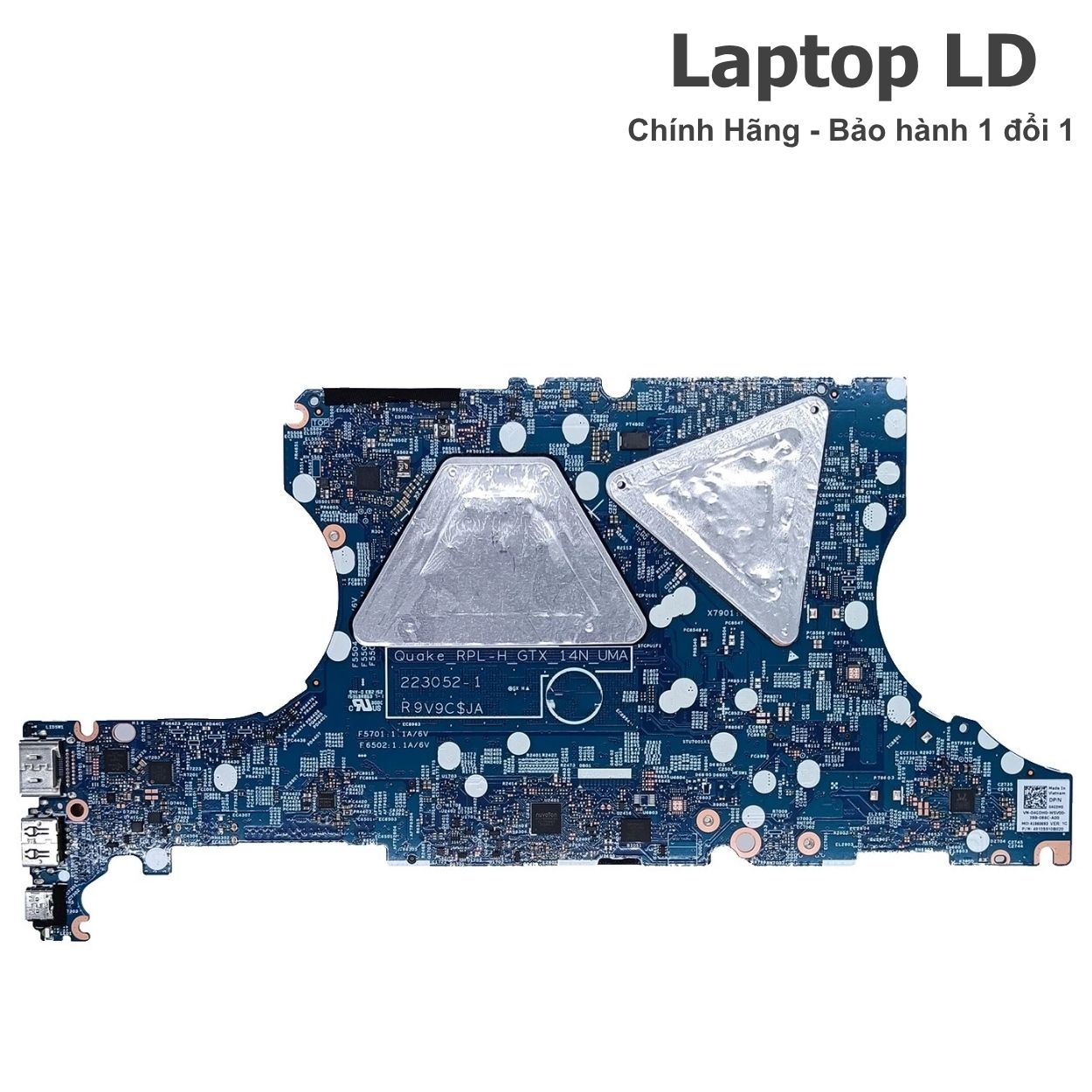

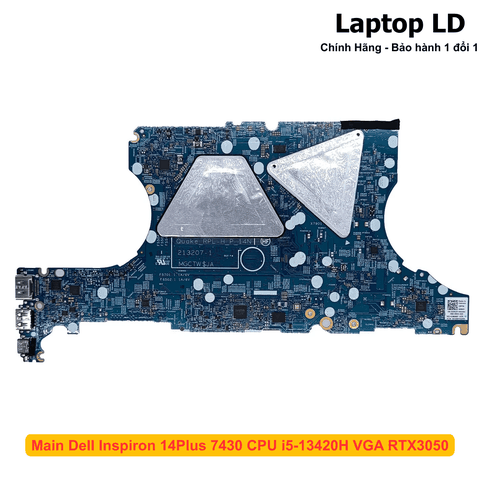

Vị trí linh kiện và ảnh tổng thể main Dell Inspiron 14 Plus 7430 i5-13420H 213207-1
Ảnh thực tế giúp nhận biết CPU i5-13420H, GPU RTX 3050, cụm VRAM GDDR6, RAM LPDDR5 hàn, khe SSD M.2 2230/2280, mạch nguồn CPU/GPU, cổng nguồn DC-in, Thunderbolt 4, HDMI 2.0, hai USB-A, microSD và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa và camera.
Cần gửi gì để Laptop LD báo đúng main?
Dòng Inspiron 14 Plus 7430 có nhiều CPU, GPU và dung lượng RAM. Khách nên gửi đủ tem để tránh nhầm i5-13420H RTX 3050 với main Intel Graphics, RTX 4050 hoặc CPU i7.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model Dell Inspiron 14 Plus 7430 và Service Tag.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh board 213207-1, revision PCB và tem Dell DP/N.
- Ảnh khu vực CPU i5-13420H, GPU RTX 3050 và các chip VRAM.
- Ảnh cụm RAM LPDDR5 onboard và khe SSD M.2 2230/2280.
- Ảnh Thunderbolt 4, HDMI 2.0, hai USB-A, microSD, audio và DC-in.
- Ảnh pin, adapter, tản nhiệt và hai quạt nếu cần kiểm tra tương thích.
- Mô tả lỗi: không nguồn, không sạc, treo logo, mất GPU, lỗi VRAM, lỗi RAM, không nhận SSD, không xuất hình, quá nhiệt hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng board 213207-1 và Dell DP/N 009NJP.
- Khóa đúng CPU i5-13420H, RAM 16GB onboard và RTX 3050 6GB.
- Tránh nhầm main UMA, RTX 4050 hoặc CPU i7.
- Nhận diện đúng tản nhiệt bản GPU rời, RAM, SSD và cụm cổng.
- Khoanh vùng lỗi nằm ở main, adapter, pin, SSD, màn hình, GPU hay VRAM.
- Rút ngắn thời gian kiểm tra khi mang máy đến cửa hàng hoặc gửi máy từ xa.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Dell Inspiron 14 Plus 7430 i5-13420H 213207-1 được báo theo đúng Dell DP/N 009NJP, revision PCB, CPU, GPU, VRAM và tình trạng bo mạch. Giá và tồn kho được xác nhận tại thời điểm khách gửi ảnh tem/main thực tế.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được kiểm tra adapter, pin, hai quạt, heatpipe, RAM, SSD, Wi-Fi, màn hình, HDMI, Thunderbolt 4 và toàn bộ cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng 213207-1 và máy không vào nước, không chập nhiều tầng nguồn. Máy từng sửa GPU, VRAM, BIOS, nguồn CPU/GPU hoặc cổng Thunderbolt cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Inspiron 14 Plus 7430, i5-13420H, 213207-1, Dell DP/N 009NJP và revision.
- Xác nhận đúng RAM 16GB LPDDR5 onboard và RTX 3050 6GB GDDR6.
- Kiểm tra nguồn, adapter 130W, Thunderbolt 4, HDMI 2.0, hai USB-A, microSD, RAM, SSD, GPU, VRAM, Wi-Fi và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Dell Inspiron 14 Plus 7430 i5-13420H 213207-1 dùng cho máy nào?
Dòng máy phù hợp
- Dell Inspiron 14 Plus 7430.
- CPU Intel Core i5-13420H onboard.
- Board Quake RPL-H P 14N 213207-1.
- Dell DP/N 009NJP / 09NJP.
- RAM 16GB LPDDR5 onboard dual-channel.
- NVIDIA GeForce RTX 3050 Laptop GPU 6GB GDDR6.
- Một khe SSD M.2 2230/2280 PCIe NVMe.
- Một Thunderbolt 4, hai USB-A, HDMI 2.0, microSD, audio và DC-in.
Không nên thay chéo khi chưa kiểm
- Không nhầm 009NJP với main i5 dùng Intel Graphics hoặc DP/N khác.
- Không nhầm RTX 3050 6GB với RTX 4050 6GB.
- Không nhầm i5-13420H với i5-13500H, i7-13620H hoặc i7-13700H.
- Không đổi sang main RAM 32GB vì RAM được hàn trực tiếp.
- Không dùng tản nhiệt bản UMA cho main có GPU rời.
- Không ghi hai Thunderbolt 4; dòng máy chỉ có một cổng Thunderbolt 4.
- Không kết luận lỗi main trước khi loại trừ adapter, pin, SSD, màn hình và hệ thống tản nhiệt.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Dell Inspiron 14 Plus 7430. | Nhầm với Inspiron 14 7430 2-in-1 hoặc Latitude 7430. |
| Board number | Quake RPL-H P 14N 213207-1. | Đặt theo tên máy nhưng không kiểm mã PCB và revision. |
| Dell DP/N | 009NJP / 09NJP. | Nhầm DP/N của CPU, RAM hoặc GPU khác. |
| CPU | Intel Core i5-13420H, 8 nhân, 12 luồng, Turbo tối đa 4.60GHz. | Ghi sai 10 nhân hoặc nhầm i5-13500H. |
| GPU | NVIDIA GeForce RTX 3050 Laptop GPU 6GB GDDR6. | Nhầm Intel Graphics, RTX 3050 4GB hoặc RTX 4050. |
| RAM | 16GB LPDDR5 onboard dual-channel, không có khe SO-DIMM. | Tưởng RAM rời hoặc đặt nhầm main 32GB. |
| SSD | 1 khe M.2 2230/2280 PCIe NVMe. | Ghi nhầm hai khe SSD hoặc dùng sai giá đỡ. |
| Cổng ngoài | 2 USB-A 5Gbps, 1 Thunderbolt 4, HDMI 2.0, microSD, audio 3.5mm và DC-in. | Ghi nhầm HDMI 2.1, hai USB-C hoặc thiếu khe microSD. |
| Pin và sạc | Pin 54Wh hoặc 64Wh tùy SKU; bản GPU rời thường dùng adapter 130W. | Khóa cứng pin khi chưa kiểm Service Tag hoặc dùng adapter thiếu công suất. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp Dell DP/N, mã PCB, CPU, GPU, VRAM, RAM, SSD và cụm cổng trước khi đặt hàng.

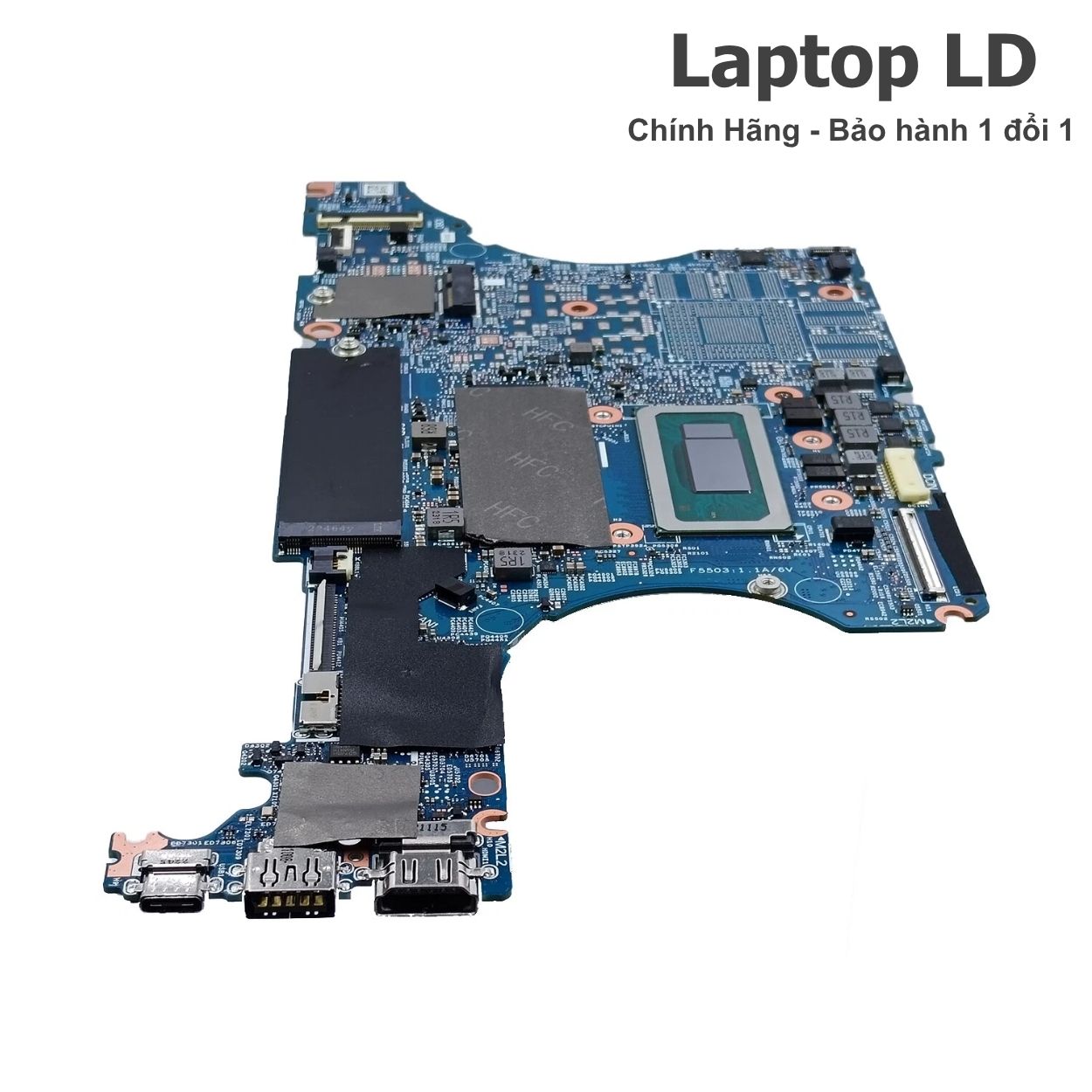

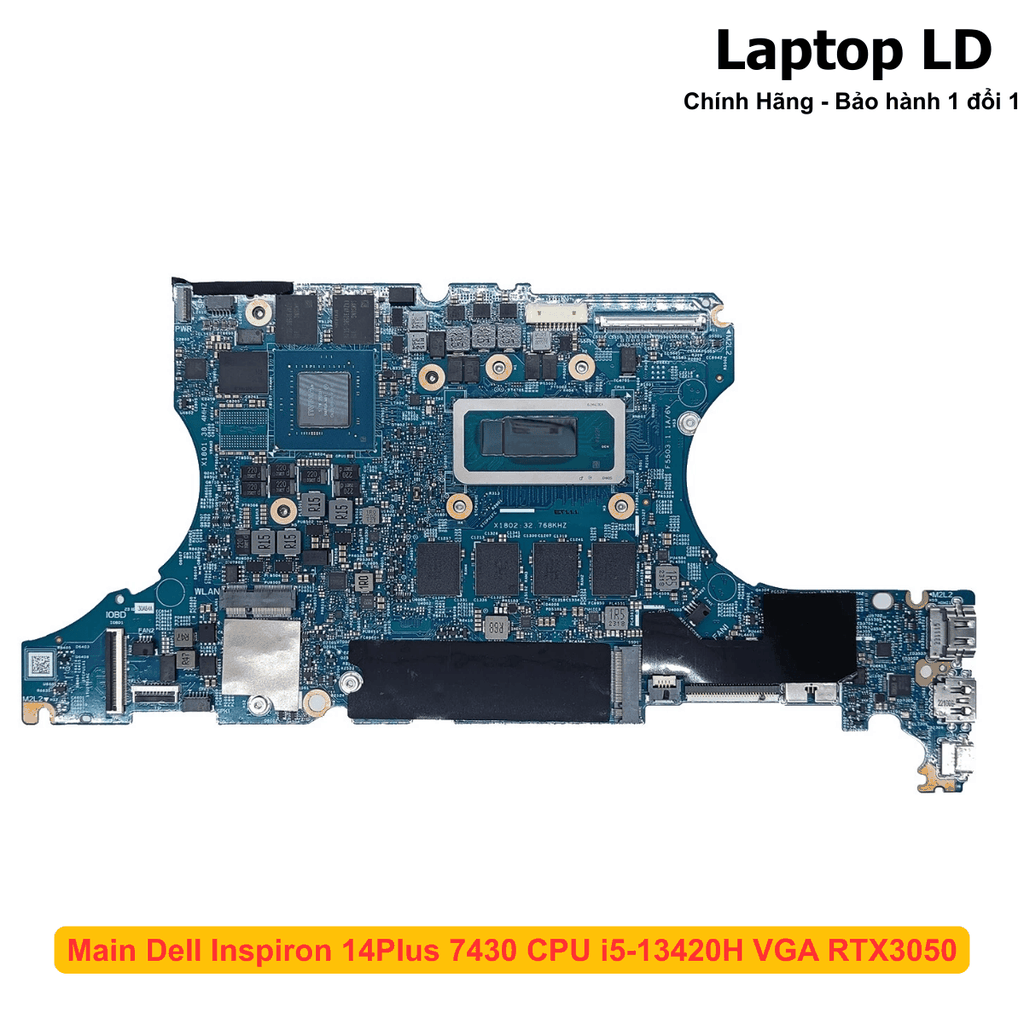

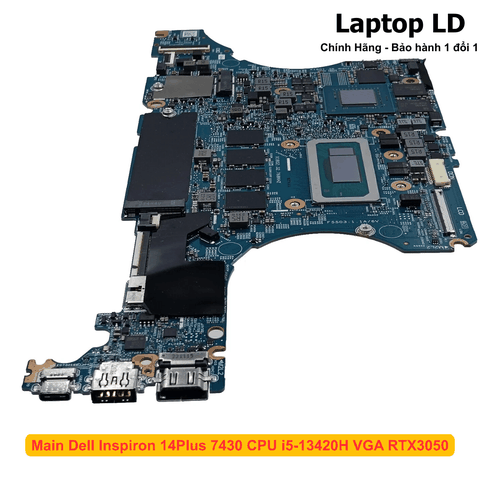

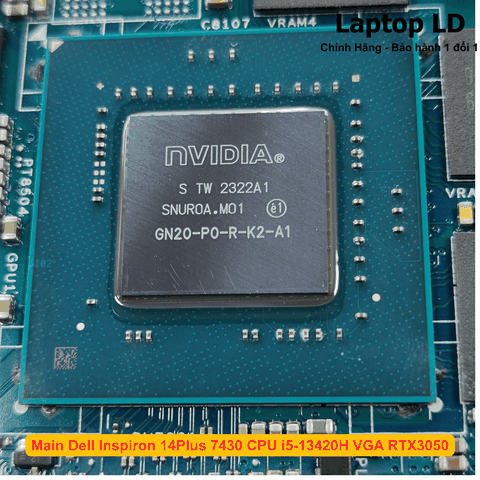

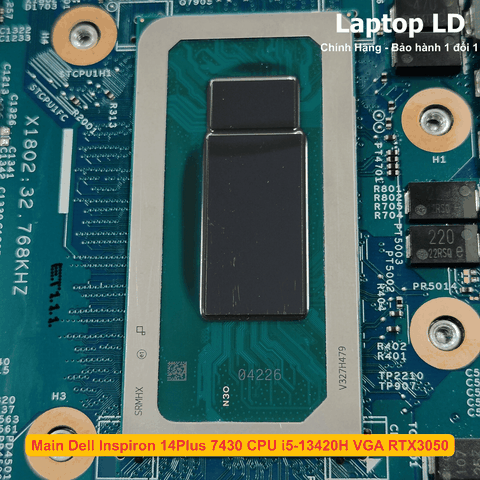

Ảnh chi tiết CPU, GPU, VRAM, RAM và SSD trên main Dell Inspiron 14 Plus 7430
Nhóm ảnh này giúp đối chiếu đúng CPU i5-13420H, RTX 3050 Laptop GPU, cụm VRAM 6GB GDDR6, RAM 16GB LPDDR5 hàn, khe SSD M.2 và mạch nguồn CPU/GPU.
Dấu hiệu nên kiểm tra bo mạch Dell Inspiron 14 Plus 7430
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi, không sáng đèn hoặc chỉ nháy mã lỗi.
- Không nhận adapter đầu tròn hoặc sạc qua Thunderbolt 4 không ổn định.
- Máy báo sạc nhưng tụt pin khi RTX 3050 tải cao.
- Jack nguồn, cổng USB-C nóng, lỏng hoặc chập.
- Máy tự tắt khi cắm màn ngoài hoặc chạy tải nặng.
- Nguồn chờ có nhưng không khởi tạo đủ nguồn CPU, GPU hoặc RAM.
Lỗi khởi động, RAM và SSD
- Treo logo Dell, khởi động lặp hoặc tự vào BIOS.
- Có nguồn nhưng màn hình đen, quạt quay mạnh rồi dừng.
- RAM LPDDR5 onboard lỗi gây không POST, xanh màn hoặc treo.
- Không nhận SSD M.2 dù ổ đã kiểm tra tốt.
- Mất SSD sau sleep, lỗi BitLocker hoặc lỗi đường PCIe.
- BIOS lỗi sau cập nhật hoặc mất nguồn trong quá trình flash.
Lỗi GPU, hình ảnh và nhiệt độ
- Mất RTX 3050 trong BIOS/Windows hoặc chỉ nhận Intel UHD Graphics.
- Sọc, rác hình, crash ứng dụng, lỗi driver hoặc màn hình đen khi chuyển GPU.
- HDMI 2.0 hoặc Thunderbolt 4 không xuất hình.
- CPU/GPU quá nhiệt, tụt xung, quạt chạy tối đa hoặc tự tắt.
- USB-A, microSD, Wi-Fi, Bluetooth, audio, camera hoặc bàn phím mất nhận.
- Máy vào nước làm oxy hóa mạch nguồn, GPU, VRAM và cụm I/O.
Nên sửa hay thay bo mạch Dell Inspiron 14 Plus 7430?
Main dùng CPU H, GPU RTX 3050, VRAM rời và RAM hàn. Cần kiểm tra adapter, pin, SSD, màn hình, BIOS và hệ thống tản nhiệt trước khi kết luận thay main.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở cổng nguồn, Thunderbolt 4, HDMI, USB-A, microSD hoặc linh kiện bảo vệ.
- BIOS lỗi có thể nạp lại, CPU/GPU/VRAM chưa chập.
- Không nhận SSD do socket M.2, nguồn SSD hoặc linh kiện ngoại vi.
- Một đường nguồn phụ lỗi nhưng nguồn CPU/GPU chính còn ổn định.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i5-13420H hoặc GPU RTX 3050 lỗi nặng, chập nguồn lõi.
- VRAM lỗi nhiều chip, lỗi bus rộng hoặc crash lặp lại khi tải.
- RAM LPDDR5 onboard lỗi nhiều chip hoặc không POST kéo dài.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi chạy tải.
- Chi phí sửa sâu gần bằng main thay thế đã được kiểm tra đầy đủ.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số của main Dell Inspiron 14 Plus 7430 i5-13420H board 213207-1, Dell DP/N 009NJP. Revision PCB, pin và màn hình phải xác nhận theo Service Tag và bo mạch thực tế.
| Tên sản phẩm | Main Dell Inspiron 14 Plus 7430 CPU Intel Core i5-13420H board 213207-1 |
|---|---|
| Dòng máy tương thích | Dell Inspiron 14 Plus 7430 |
| Board number | Quake RPL-H P 14N 213207-1 |
| Dell DP/N | 009NJP / 09NJP |
| CPU | Intel Core i5-13420H onboard, 8 nhân gồm 4 P-core + 4 E-core, 12 luồng, Turbo tối đa 4.60GHz, 12MB Intel Smart Cache |
| GPU / VRAM | NVIDIA GeForce RTX 3050 Laptop GPU 6GB GDDR6; Intel UHD Graphics tích hợp trong CPU dùng cho chế độ tiết kiệm điện |
| RAM | 16GB LPDDR5-4800 onboard dual-channel, không có khe SO-DIMM và không nâng cấp được |
| Ổ cứng hỗ trợ | 1 khe M.2 PCIe NVMe hỗ trợ SSD M.2 2230 hoặc 2280; dòng máy có cấu hình từ 256GB đến 2TB |
| Khe/đầu cáp trên main | 1 khe SSD M.2, 1 khe WLAN M.2 2230, đầu pin, màn hình, bàn phím, touchpad, loa, hai quạt, camera và bo I/O |
| Cổng ngoài | 2 USB-A 3.2 Gen 1 5Gbps, 1 Thunderbolt 4/USB4 40Gbps có DisplayPort 1.4 và Power Delivery, 1 HDMI 2.0, 1 khe microSD, 1 audio 3.5mm và 1 DC-in 4.5 × 2.9mm |
| Màn hình tương thích | 14 inch tỷ lệ 16:10; phổ biến 2.5K 2560×1600 90Hz, ngoài ra có biến thể khác tùy SKU/Service Tag |
| Mạng và kết nối | Module Wi-Fi M.2 2230; cấu hình Wi-Fi 6/6E và Bluetooth tùy SKU |
| Pin | Pin polymer 4 cell 54Wh hoặc 64Wh tùy cấu hình máy |
| Sạc | Dell hỗ trợ adapter 90W, 130W hoặc USB-C 100W theo cấu hình; bản RTX 3050 thường dùng adapter đầu tròn 130W |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Adapter, jack DC-in, pin, mạch sạc, nguồn chờ hoặc chập nguồn chính. | Thử adapter Dell đúng công suất, ngắt pin, đo dòng chờ và kiểm từng tầng nguồn. |
| Tụt pin hoặc giảm hiệu năng khi tải | Adapter thiếu công suất, jack nguồn, pin, EC hoặc giới hạn nhiệt. | Kiểm công suất adapter, dòng sạc, nhiệt độ CPU/GPU và giới hạn công suất. |
| Treo logo hoặc khởi động lặp | BIOS, RAM onboard, SSD, CPU, GPU hoặc thiết bị ngoại vi. | Tháo SSD, reset BIOS, kiểm nguồn RAM/CPU/GPU và theo dõi trình tự khởi động. |
| Không nhận SSD | SSD, socket M.2, nguồn 3.3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn, đo nguồn socket và kiểm nhận diện trong BIOS. |
| Mất RTX 3050 | Driver, BIOS, nguồn GPU, GPU hoặc VRAM. | Kiểm BIOS, Device Manager, nguồn GPU/VRAM và chạy chẩn đoán có giám sát. |
| Rác hình hoặc crash tải | VRAM, GPU, nguồn GPU, driver hoặc quá nhiệt. | Kiểm nhiệt độ, stress test có giám sát, nguồn GPU và lỗi bộ nhớ đồ họa. |
| HDMI/Thunderbolt không xuất hình | Cổng, linh kiện bảo vệ, driver, GPU hoặc đường DisplayPort/HDMI. | Thử cáp/màn khác, kiểm từng cổng và chế độ GPU trong BIOS/Windows. |
| Máy nóng hoặc tự tắt | Bụi, quạt, keo tản, heatpipe, nguồn CPU/GPU hoặc tải nền. | Vệ sinh, thay vật liệu tản nhiệt, kiểm quạt, nhiệt độ và công suất khi chạy tải. |
| Máy vào nước | Oxy hóa nguồn, GPU, VRAM, bàn phím, USB-C hoặc bo I/O. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra adapter, CPU, RTX 3050, VRAM, RAM onboard, SSD, màn hình, HDMI 2.0, Thunderbolt 4, USB-A, microSD, Wi-Fi, quạt và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, GPU, hình ảnh, nhiệt độ, cổng, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter, pin, SSD, RAM onboard, BIOS, CPU, GPU, VRAM, màn hình và từng cổng kết nối.
-
Đối chiếu đúng main
Xác minh Inspiron 14 Plus 7430, i5-13420H, RTX 3050 6GB, 213207-1, Dell DP/N 009NJP và revision PCB.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra vật liệu tản nhiệt phù hợp, lắp main và chạy test CPU, GPU, VRAM, RAM, SSD, hình ảnh, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng adapter đúng công suất, giữ khe tản nhiệt thông thoáng.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch 213207-1 đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Dell Inspiron 14 Plus 7430 nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do adapter không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi, hỗ trợ và các trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main có CPU, GPU, VRAM và RAM hàn nên cần túi chống tĩnh điện, nẹp chống cong, đệm bảo vệ cổng và hộp cứng nhiều lớp khi vận chuyển.
Câu hỏi thường gặp
Main 213207-1 dùng cho model nào?
Dùng cho Dell Inspiron 14 Plus 7430, nhưng phải kiểm đúng CPU i5-13420H, RAM 16GB, RTX 3050 6GB, Dell DP/N 009NJP và revision PCB.
CPU i5-13420H có bao nhiêu nhân và luồng?
CPU có 8 nhân gồm 4 P-core và 4 E-core, tổng 12 luồng, Turbo tối đa 4.60GHz và 12MB cache.
Main này có RTX 3050 không?
Có. Dell DP/N 009NJP được bán theo cấu hình RTX 3050 Laptop GPU 6GB GDDR6.
RAM 16GB có nâng cấp được không?
Không. RAM LPDDR5 được hàn trực tiếp trên main và không có khe SO-DIMM.
Máy có bao nhiêu khe SSD?
Máy có một khe SSD M.2 PCIe NVMe, hỗ trợ SSD kích thước 2230 hoặc 2280.
Máy có bao nhiêu Thunderbolt 4?
Máy có một cổng Thunderbolt 4/USB4 40Gbps hỗ trợ DisplayPort 1.4 và Power Delivery.
HDMI là phiên bản nào?
Dell công bố Inspiron 14 Plus 7430 sử dụng một cổng HDMI 2.0.
Sạc chuẩn của bản RTX 3050 bao nhiêu watt?
Dell hỗ trợ nhiều adapter theo cấu hình; bản RTX 3050 thường dùng adapter đầu tròn 130W. Cần kiểm Service Tag và adapter gốc trước khi thay.
Thay main có làm mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 nên thay main thường không xóa dữ liệu. Trường hợp SSD lỗi, BitLocker hoặc Windows yêu cầu Recovery Key cần xử lý riêng.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
