Laptop LD • Main Dell Inspiron 14 7430 2-in-1
Thay main Dell Inspiron 14 7430 2-in-1 i7-1355U 213201-2 đúng mã
Đúng board Quake N14 RPL UMA 2IN1 213201-2, CPU Intel Core i7-1355U, RAM 16GB LPDDR5-4800 onboard, Intel Iris Xe Graphics tích hợp và Dell DP/N thường gặp 0TCHXJ. Laptop LD hỗ trợ đối chiếu tem Dell DP/N, kiểm tra nguồn USB-C 65W, hai Thunderbolt 4, HDMI 1.4, RAM hàn, SSD M.2 2230/2280, BIOS, màn hình cảm ứng, bản lề 360° và các đường tín hiệu trước khi sửa hoặc thay bo mạch.
- Dell DP/N 0TCHXJ
- CPU i7-1355U
- RAM 16GB onboard
- Intel Iris Xe
- 2 Thunderbolt 4
- Màn cảm ứng 360°
Xác thực kỹ thuật: thông tin được Trung Tâm Laptop LD rà soát theo Inspiron 14 7430 2-in-1, board 213201-2, tài liệu Dell và thông số Intel. Dell DP/N 0TCHXJ/TCHXJ thường gặp trên bản i7-1355U RAM 16GB; tem DP/N, revision PCB và Service Tag vẫn phải được đối chiếu trực tiếp trước khi giao hoặc lắp.

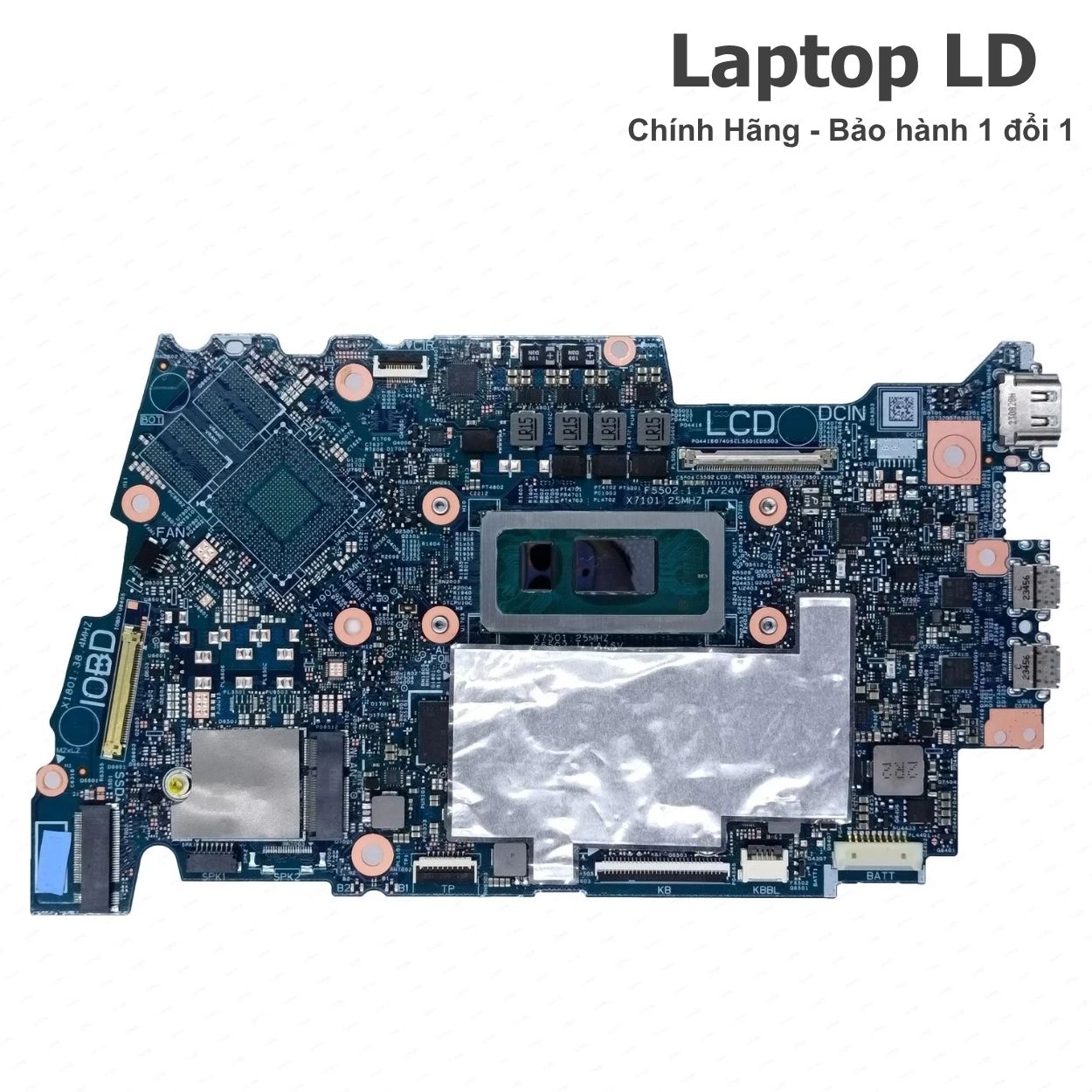

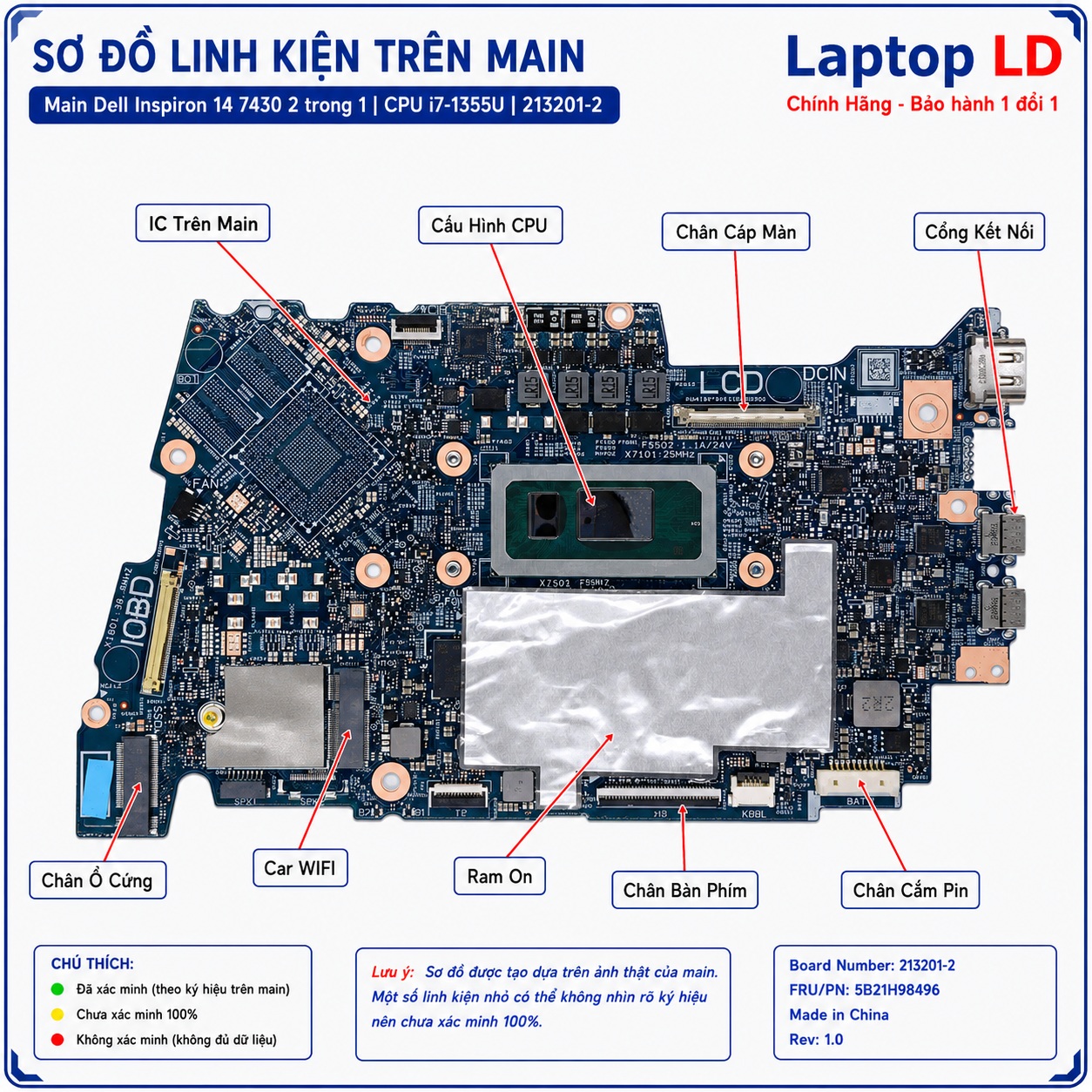

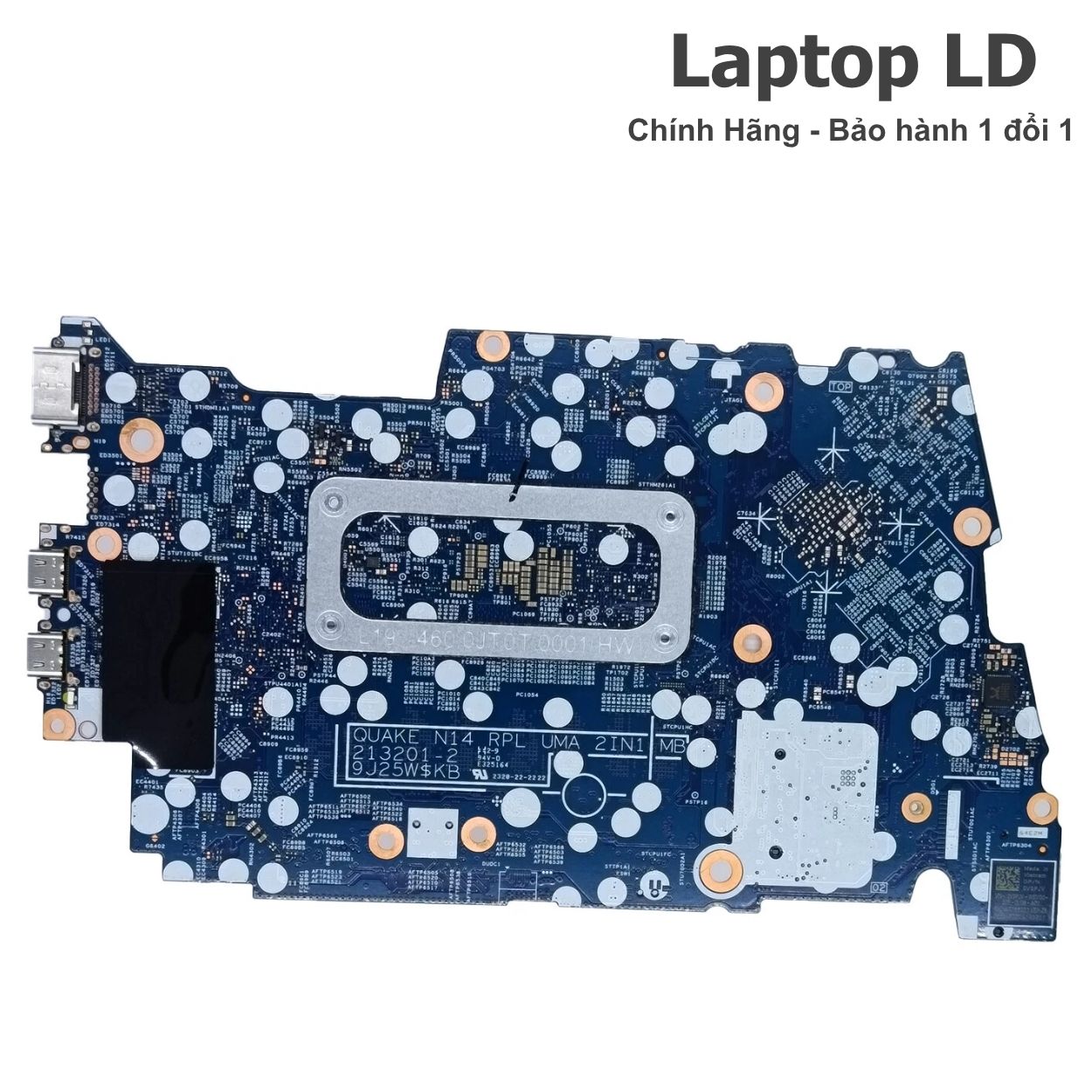

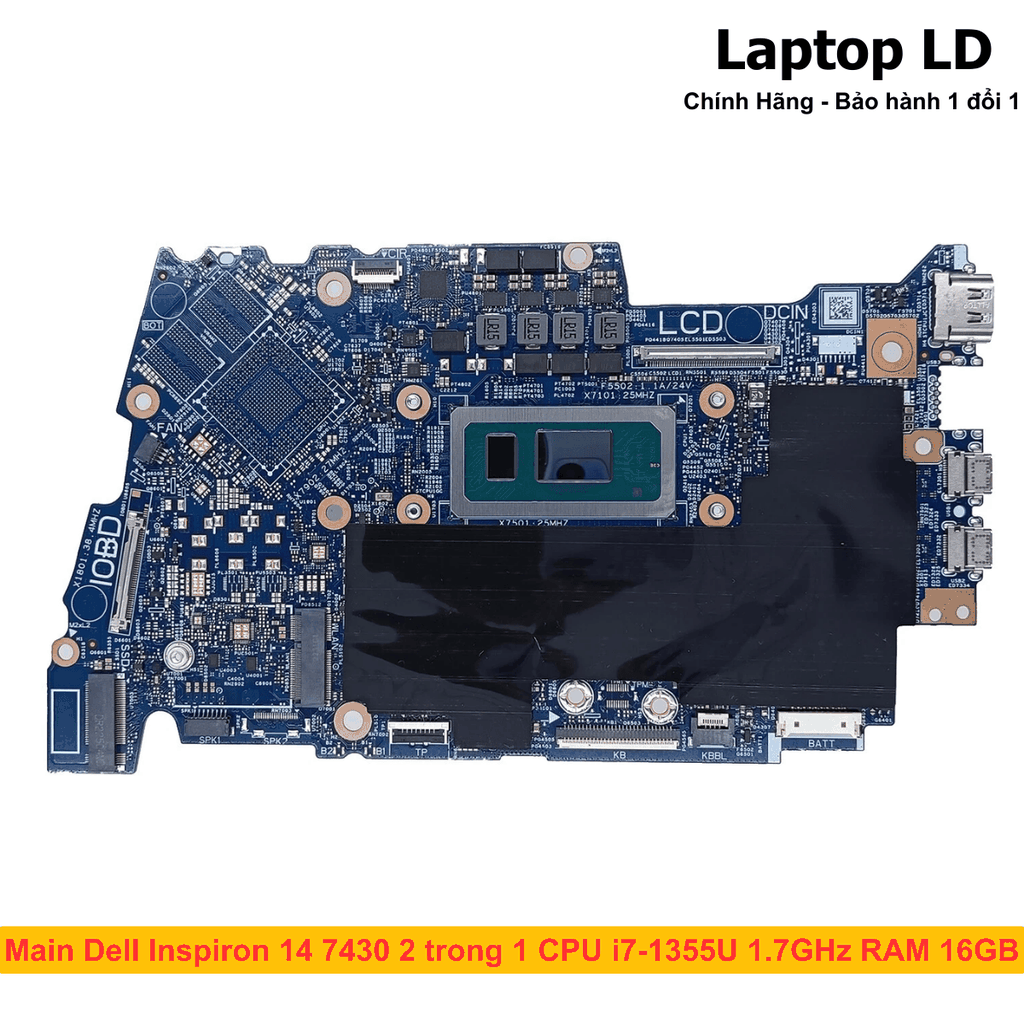

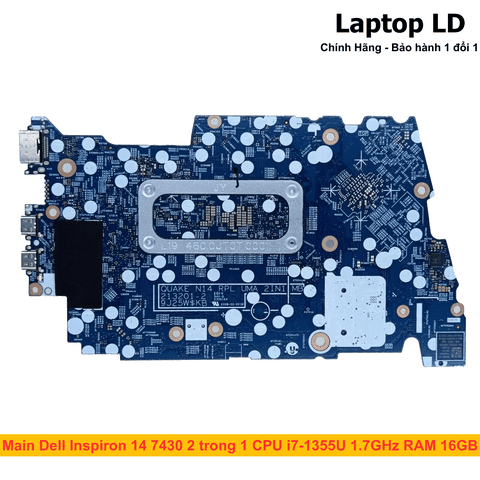

Vị trí linh kiện và ảnh tổng thể main Dell Inspiron 14 7430 2-in-1 i7-1355U 213201-2
Ảnh thực tế giúp nhận biết CPU i7-1355U, cụm RAM LPDDR5 hàn, khe SSD M.2 2230/2280, module Wi-Fi, mạch sạc USB-C, hai Thunderbolt 4, HDMI 1.4, USB-A, khe SD và các đầu cáp pin, màn hình/cảm ứng, quạt, bàn phím, touchpad, loa, camera và cảm biến bản lề.
Cần gửi gì để Laptop LD báo đúng main?
Dòng Inspiron 14 7430 có cả bản 2-in-1 và bản Plus, đồng thời board 213201-2 có nhiều CPU/dung lượng RAM. Khách nên gửi đủ tem để tránh nhầm i7-1355U 16GB với i5-1335U 8GB hoặc mẫu 7430 dạng laptop hiệu năng cao.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model Dell Inspiron 14 7430 2-in-1 và Service Tag.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh board Quake N14 RPL UMA 2IN1 213201-2, revision PCB và tem Dell DP/N.
- Ảnh khu vực CPU i7-1355U, cụm RAM 16GB LPDDR5 và khe SSD M.2.
- Ảnh hai cổng Thunderbolt 4, HDMI 1.4, USB-A, audio và khe SD.
- Ảnh đầu cáp pin, màn hình/cảm ứng, quạt, bàn phím, touchpad, loa và camera.
- Ảnh adapter USB-C và pin nếu cần kiểm tra tương thích.
- Mô tả lỗi: không nguồn, không sạc, treo logo, lỗi RAM, mất SSD, không xuất hình, mất cảm ứng, lỗi xoay màn hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng board 213201-2, i7-1355U và Dell DP/N 0TCHXJ.
- Khóa đúng RAM 16GB LPDDR5 onboard và Intel Iris Xe Graphics.
- Tránh nhầm bản i5 8GB hoặc mẫu 7430 dạng laptop dùng CPU H và GPU rời.
- Nhận diện đúng layout SSD, Wi-Fi, hai Thunderbolt 4 và khe SD.
- Khoanh vùng lỗi nằm ở main, sạc USB-C, pin, SSD, màn hình/cảm ứng hay bản lề.
- Rút ngắn thời gian kiểm tra khi mang máy đến cửa hàng hoặc gửi máy từ xa.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Dell Inspiron 14 7430 2-in-1 i7-1355U 213201-2 được báo theo đúng Dell DP/N, revision PCB, RAM onboard, tình trạng bo mạch và gói bảo hành. Giá và tồn kho được xác nhận tại thời điểm khách gửi ảnh tem/main thực tế.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được tháo lắp theo cấu trúc 2-in-1 bản lề 360°, kiểm tra cáp cảm ứng, cáp màn, pin, quạt, tản nhiệt, SSD, Wi-Fi và toàn bộ cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng board 213201-2 và máy không vào nước, không chập nhiều tầng nguồn. Máy từng sửa USB-C, BIOS, RAM hàn, đường màn/cảm ứng hoặc bị gãy bản lề cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Inspiron 14 7430 2-in-1, i7-1355U, board 213201-2, Dell DP/N và revision.
- Xác nhận đúng RAM 16GB LPDDR5 onboard, bản UMA và Intel Iris Xe Graphics.
- Kiểm tra sạc USB-C 65W, hai Thunderbolt 4, HDMI 1.4, USB-A, khe SD, RAM, SSD, Wi-Fi, Bluetooth, cảm ứng, camera và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Dell Inspiron 14 7430 2-in-1 i7-1355U 213201-2 dùng cho máy nào?
Dòng máy phù hợp
- Dell Inspiron 14 7430 2-in-1.
- CPU Intel Core i7-1355U onboard.
- Board Quake N14 RPL UMA 2IN1 213201-2.
- Dell DP/N thường gặp 0TCHXJ / TCHXJ.
- RAM 16GB LPDDR5-4800 onboard dual-channel, không có khe RAM rời.
- Intel Iris Xe Graphics tích hợp, không có GPU rời.
- Một khe SSD M.2 2230/2280 PCIe NVMe.
- Hai Thunderbolt 4, một USB-A, HDMI 1.4, khe SD và audio 3,5mm.
Không nên thay chéo khi chưa kiểm
- Không nhầm i7-1355U 16GB với i5-1335U 8GB.
- Không nhầm bản 2-in-1 với mẫu 7430 dạng laptop dùng nền bo mạch khác.
- Không ghi GPU rời; board 213201-2 trong bài là bản UMA.
- Không nghĩ RAM có thể nâng cấp vì LPDDR5 được hàn trực tiếp.
- Số lượng USB-A phải khớp tài liệu Dell: chỉ một cổng.
- Không ghi sai phiên bản HDMI; tài liệu Dell công bố HDMI 1.4.
- Không kết luận lỗi main trước khi loại trừ sạc USB-C, pin, SSD, màn hình và cáp cảm ứng.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Dell Inspiron 14 7430 2-in-1. | Nhầm với mẫu 7430 dạng laptop hoặc dòng Latitude cùng số hiệu. |
| Board number | Quake N14 RPL UMA 2IN1 213201-2. | Đặt theo tên máy nhưng không kiểm mã PCB và revision. |
| Dell DP/N | 0TCHXJ / TCHXJ thường gặp trên bản i7 16GB. | Nhầm DP/N của bản i5 8GB hoặc revision khác. |
| CPU | Intel Core i7-1355U, 10 nhân, 12 luồng, Turbo tối đa 5.00GHz. | Nhầm i5-1335U hoặc CPU dòng H của bản Plus. |
| GPU | Intel Iris Xe Graphics tích hợp, dùng chung RAM hệ thống. | Ghi nhầm GPU rời hoặc Intel UHD Graphics. |
| RAM | 16GB LPDDR5-4800 onboard dual-channel, không có khe SO-DIMM. | Tưởng RAM rời hoặc đặt nhầm main 8GB. |
| SSD | 1 khe M.2 2230/2280 PCIe NVMe. | Ghi nhầm hai khe SSD hoặc dùng sai giá đỡ. |
| Cổng ngoài | 1 USB-A 5Gbps, 2 Thunderbolt 4 có PD, HDMI 1.4, khe SD và audio 3.5mm. | Ghi sai số lượng USB-A, sai phiên bản HDMI hoặc nhầm khe microSD. |
| Pin và sạc | Pin 54Wh hoặc 64Wh tùy Service Tag; adapter USB-C 65W. | Khóa cứng pin khi chưa kiểm máy hoặc dùng adapter thiếu chuẩn PD. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp Dell DP/N, mã PCB, CPU, RAM, SSD và cụm cổng trước khi đặt hàng.

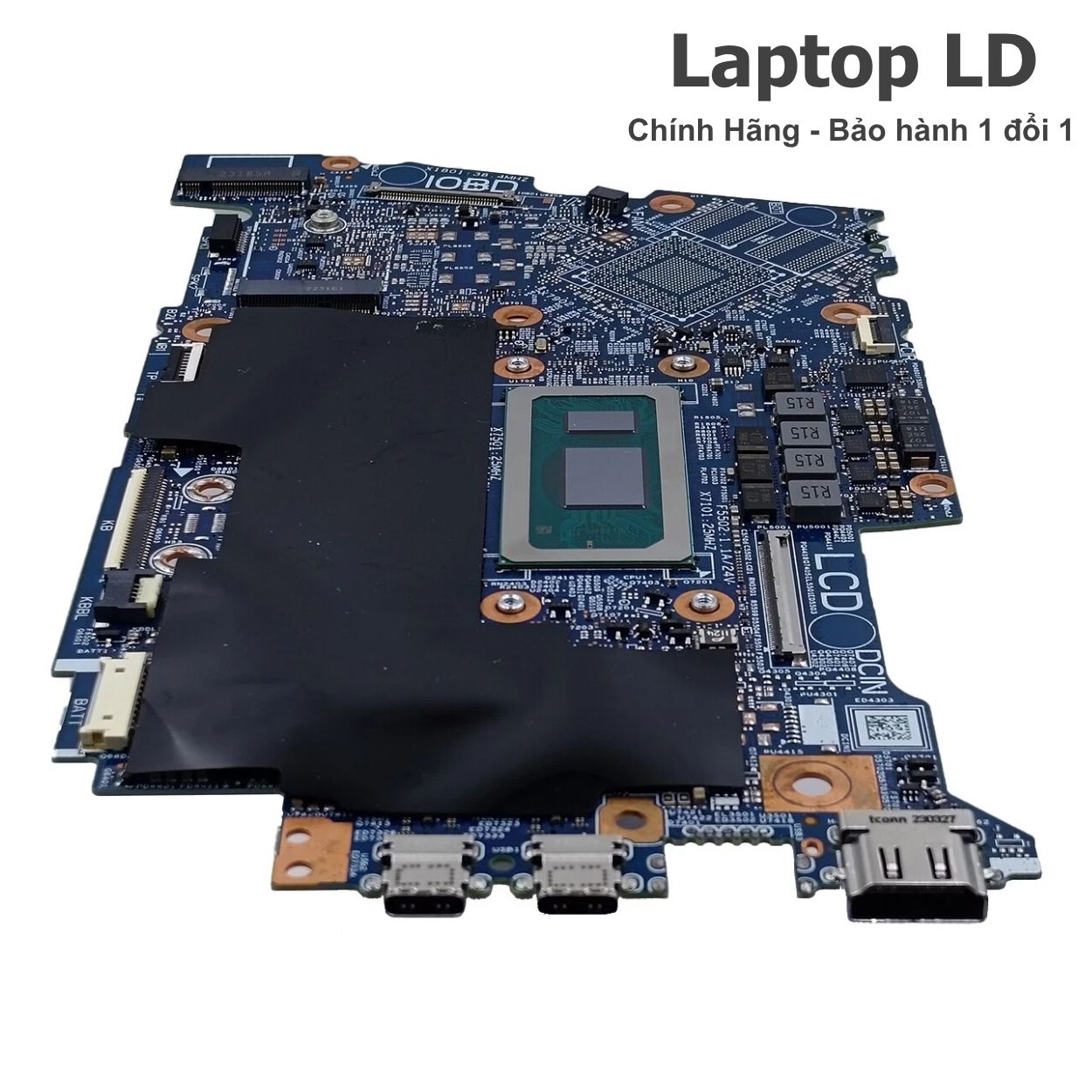

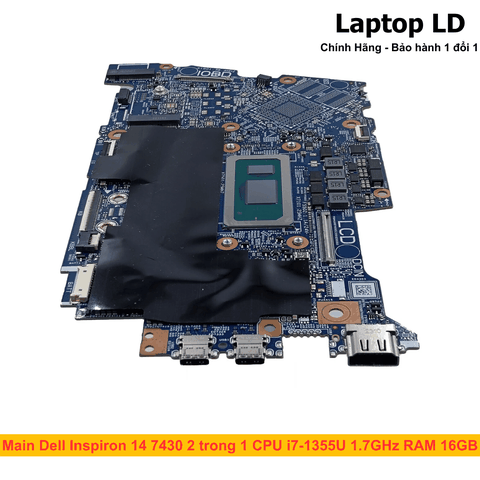

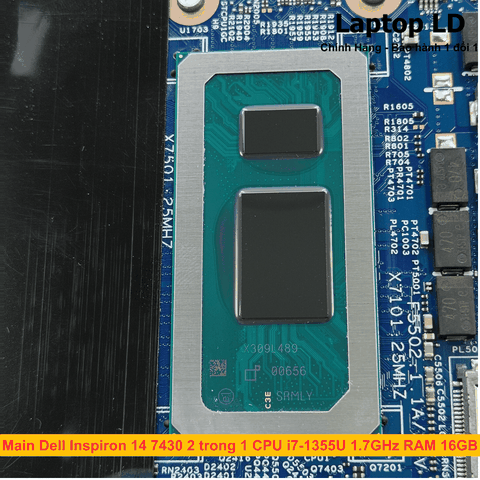

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Dell Inspiron 14 7430 2-in-1
Nhóm ảnh này giúp đối chiếu đúng CPU i7-1355U, cụm RAM 16GB LPDDR5 hàn, khe SSD M.2 2230/2280, module Wi-Fi, mạch sạc USB-C, hai Thunderbolt 4, HDMI 1.4, USB-A và khe SD.
Dấu hiệu nên kiểm tra bo mạch Dell Inspiron 14 7430 2-in-1
Lỗi nguồn và sạc USB-C
- Bấm nguồn không phản hồi, không sáng đèn hoặc chỉ nháy mã lỗi.
- Không nhận sạc USB-C ở một hoặc cả hai cổng Thunderbolt 4.
- Máy báo sạc nhưng pin không tăng hoặc tụt pin khi tải.
- Cổng USB-C nóng, lỏng hoặc chập sau khi dùng dock/hub không ổn định.
- Máy tự tắt khi cắm màn ngoài, xoay bản lề hoặc chạy đa nhiệm.
- Nguồn chờ có nhưng không tạo đủ nguồn CPU hoặc RAM.
Lỗi khởi động, RAM hàn và SSD
- Treo logo Dell, khởi động lặp hoặc tự vào BIOS.
- Có nguồn nhưng màn hình đen, quạt quay rồi dừng.
- RAM LPDDR5 onboard lỗi gây không POST, xanh màn hoặc treo.
- Không nhận SSD M.2 dù ổ đã kiểm tra tốt.
- Mất ổ sau sleep, lỗi BitLocker hoặc lỗi đường PCIe.
- BIOS lỗi sau cập nhật, mất nguồn hoặc pin cạn sâu.
Lỗi hình ảnh, cảm ứng và ngoại vi
- Màn FHD+ chớp, sọc, mất hình hoặc chỉ lên màn ngoài.
- HDMI 1.4 hoặc Thunderbolt không xuất hình.
- Mất cảm ứng, xoay màn, camera hoặc chế độ tablet.
- USB-A, khe SD, audio, mic, loa, bàn phím hoặc touchpad mất nhận.
- Wi-Fi/Bluetooth mất nhận do module, nguồn hoặc đường tín hiệu.
- Máy vào nước ở cạnh cổng làm oxy hóa mạch sạc và các đường I/O.
Nên sửa hay thay bo mạch Dell Inspiron 14 7430 2-in-1?
Dòng máy dùng RAM hàn, hai Thunderbolt 4, màn cảm ứng và bản lề 360°. Cần loại trừ sạc, pin, SSD, màn hình/cảm ứng và cáp trước khi kết luận hỏng main.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở một cổng USB-C, HDMI, USB-A, khe SD hoặc linh kiện bảo vệ.
- Mạch Power Delivery còn giao tiếp và chập chưa lan sang nguồn chính.
- BIOS lỗi có thể nạp lại, CPU và RAM onboard vẫn ổn định.
- Không nhận SSD do socket M.2, nguồn SSD hoặc linh kiện ngoại vi.
- Lỗi màn/cảm ứng do đầu cáp, nguồn panel hoặc tiếp xúc chân cáp.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
Nên thay bo mạch khi cần ổn định hơn
- CPU i7-1355U lỗi, không khởi tạo hoặc chập nguồn lõi.
- RAM LPDDR5 onboard lỗi nhiều chip, lỗi bus hoặc không POST kéo dài.
- Chập nặng mạch USB-C, nguồn CPU và nguồn chính cùng lúc.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi tải hoặc xoay bản lề.
- Chi phí sửa sâu gần bằng main thay thế đã được kiểm tra đầy đủ.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số của main Dell Inspiron 14 7430 2-in-1 CPU i7-1355U board 213201-2. Dell DP/N và revision phải xác nhận theo tem bo mạch thực tế.
| Tên sản phẩm | Main Dell Inspiron 14 7430 2-in-1 CPU Intel Core i7-1355U board 213201-2 |
|---|---|
| Dòng máy tương thích | Dell Inspiron 14 7430 2-in-1 |
| Board number | Quake N14 RPL UMA 2IN1 213201-2 |
| Dell DP/N | 0TCHXJ / TCHXJ thường gặp trên bản i7-1355U RAM 16GB; bắt buộc kiểm tem thực tế |
| CPU | Intel Core i7-1355U onboard, 10 nhân gồm 2 P-core + 8 E-core, 12 luồng, Turbo tối đa 5.00GHz, 12MB Intel Smart Cache |
| GPU / VGA | Intel Iris Xe Graphics tích hợp, dùng chung bộ nhớ hệ thống; không có GPU hoặc VRAM rời |
| RAM | 16GB LPDDR5-4800 onboard dual-channel, không có khe SO-DIMM và không nâng cấp được |
| Ổ cứng hỗ trợ | 1 khe M.2 PCIe NVMe hỗ trợ SSD M.2 2230 hoặc 2280; Dell công bố cấu hình từ 256GB đến 2TB |
| Khe/đầu cáp trên main | 1 khe SSD M.2, module WLAN, đầu pin, màn hình/cảm ứng, bàn phím, touchpad, loa, quạt, camera và cảm biến |
| Cổng ngoài | 1 USB-A 3.2 Gen 1 5Gbps, 2 Thunderbolt 4/USB4 40Gbps có Power Delivery và DisplayPort 1.4, 1 HDMI 1.4, 1 khe SD cỡ lớn và 1 audio 3.5mm; không có LAN RJ-45 |
| Màn hình tương thích | 14 inch FHD+ 1920×1200 WVA, tỷ lệ 16:10, cảm ứng 10 điểm, 60Hz |
| Mạng và kết nối | Intel AX201 Wi-Fi 6 + Bluetooth 5.2 hoặc Intel AX211 Wi-Fi 6E + Bluetooth 5.3 tùy SKU |
| Pin | Pin 4 cell 54Wh hoặc 64Wh tùy Service Tag |
| Sạc | Adapter Dell USB-C 65W; cổng Thunderbolt 4 bên trái là cổng sạc chính |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Sạc USB-C, cáp, pin, mạch PD, nguồn chờ hoặc chập nguồn chính. | Thử adapter/cáp Dell 65W, kiểm từng Thunderbolt, ngắt pin và đo dòng chờ. |
| Chỉ một USB-C nhận sạc | Chân cổng, IC bảo vệ, controller PD hoặc đường CC. | Đổi cáp/cổng, đo VBUS/CC và theo dõi quá trình đàm phán PD. |
| Treo logo hoặc khởi động lặp | BIOS, RAM onboard, SSD, nguồn CPU hoặc thiết bị ngoại vi. | Tháo SSD, reset BIOS, kiểm nguồn RAM/CPU và theo dõi trình tự khởi động. |
| Không nhận SSD | SSD, socket M.2, nguồn 3.3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn, đo nguồn socket và kiểm nhận diện trong BIOS. |
| Có nguồn nhưng màn không lên | Panel, cáp eDP, cáp cảm ứng, nguồn màn, BIOS, RAM hoặc iGPU. | Thử HDMI/Thunderbolt, kiểm đèn nền, nguồn panel và đầu cáp. |
| Mất cảm ứng hoặc không tự xoay | Cáp cảm ứng, cảm biến, driver, nguồn cảm biến hoặc đường I2C. | Kiểm Device Manager, cáp, cảm biến, chế độ tablet và tín hiệu I2C. |
| HDMI/Thunderbolt không xuất hình | Cổng, linh kiện bảo vệ, driver, BIOS hoặc đường DisplayPort. | Thử nhiều cáp/màn, kiểm từng cổng và xác nhận thiết bị trong hệ điều hành. |
| Máy nóng hoặc tự tắt | Bụi, quạt, keo tản, heatpipe, nguồn CPU hoặc tải nền. | Vệ sinh, thay keo, kiểm quạt, nhiệt độ và công suất khi chạy tải. |
| Máy vào nước | Oxy hóa mạch PD, USB-C, HDMI, bàn phím, nguồn RAM hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn, sạc USB-C 65W, hai Thunderbolt 4, RAM onboard, SSD, màn hình/cảm ứng, HDMI 1.4, USB-A, khe SD, Wi-Fi và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, màn hình/cảm ứng, cổng, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test sạc 65W, pin, SSD, RAM onboard, BIOS, màn hình, cảm ứng, Wi-Fi và từng cổng kết nối.
-
Đối chiếu đúng main
Xác minh Inspiron 14 7430 2-in-1, i7-1355U, RAM 16GB, 213201-2, Dell DP/N 0TCHXJ và revision PCB.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra keo, lắp main và chạy test CPU, RAM, SSD, hình ảnh, cảm ứng, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng sạc USB-C đúng công suất.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch 213201-2 đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Dell Inspiron 14 7430 2-in-1 nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, gãy bản lề làm đứt cáp, cháy nổ do sạc/dock không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi, hỗ trợ và các trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main 213201-2 có CPU và RAM hàn cùng nhiều cổng USB-C nên cần túi chống tĩnh điện, lớp đệm bảo vệ cổng, nẹp chống cong bo và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main 213201-2 dùng cho model nào?
Dùng cho Dell Inspiron 14 7430 2-in-1, nhưng phải kiểm đúng CPU i7-1355U, RAM 16GB, Dell DP/N 0TCHXJ và revision PCB.
CPU i7-1355U có bao nhiêu nhân và luồng?
Intel Core i7-1355U có 10 nhân gồm 2 P-core và 8 E-core, tổng 12 luồng, Turbo tối đa 5.00GHz và 12MB cache.
Main này có VGA rời không?
Không. Board là bản UMA dùng Intel Iris Xe Graphics tích hợp và không có chip GPU/VRAM rời.
RAM 16GB có nâng cấp được không?
Không. RAM LPDDR5-4800 được hàn trực tiếp trên main và không có khe SO-DIMM.
Máy dùng SSD nào?
Máy dùng một SSD M.2 PCIe NVMe, hỗ trợ kích thước 2230 hoặc 2280.
Máy có bao nhiêu cổng Thunderbolt 4?
Máy có hai cổng Thunderbolt 4/USB4 40Gbps, đều hỗ trợ Power Delivery và DisplayPort 1.4; một cổng là cổng sạc chính.
Máy có bao nhiêu USB-A và HDMI phiên bản nào?
Máy có một USB-A 5Gbps và một HDMI 1.4. Không nên ghi sai số lượng USB-A hoặc sai phiên bản HDMI.
Sạc chuẩn của máy bao nhiêu watt?
Máy dùng adapter Dell USB-C 65W hỗ trợ Power Delivery.
Thay main có làm mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 nên thay main thường không xóa dữ liệu. Trường hợp SSD lỗi, BitLocker hoặc Windows yêu cầu Recovery Key cần xử lý riêng.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
