Thay main Dell Alienware x17 R2 i7-12700H HDS70 LA-L613P đúng mã
Đúng nền Compal HDS70 LA-L613P, CPU Intel Core i7-12700H, RAM DDR5-4800 hai khe SO-DIMM và GPU NVIDIA hàn trực tiếp trên main. Bản i7-12700H thường gặp gồm Dell DP/N 3RWD8 với RTX 3060 6GB GDDR6 và Dell DP/N 4HR81 với RTX 3070 Ti 8GB GDDR6. Laptop LD đối chiếu Service Tag, Dell DP/N, revision A00/A01, GPU, VRAM, BIOS/EC, hai khe SSD M.2 Gen4, màn hình 17,3 inch, pin 87Wh, adapter 240W/330W và toàn bộ cổng trước khi sửa hoặc thay bo mạch.
- LA-L613P A00/A01
- CPU i7-12700H
- Dell DP/N 3RWD8
- Dell DP/N 4HR81
- 2 khe DDR5
- 2 khe SSD Gen4
Xác thực kỹ thuật: HDS70 LA-L613P được ghi nhận với REV:1.0 (A00) và REV:2.0 (A01). CPU và GPU đều hàn trên bo mạch, vì vậy cùng mã LA-L613P nhưng khác Dell DP/N sẽ khác GPU, VRAM, BIOS và hệ thống tản nhiệt. Không chọn main chỉ theo CPU hoặc hình dáng PCB.

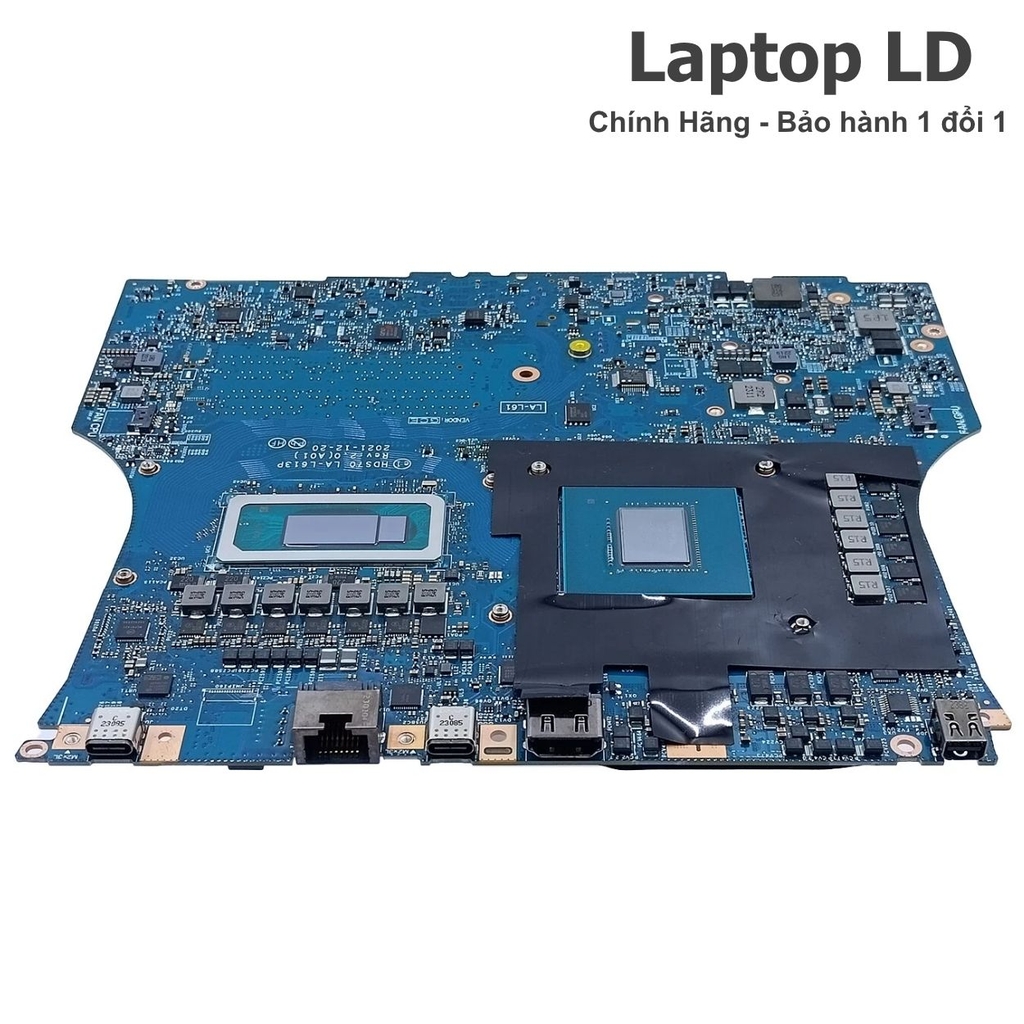

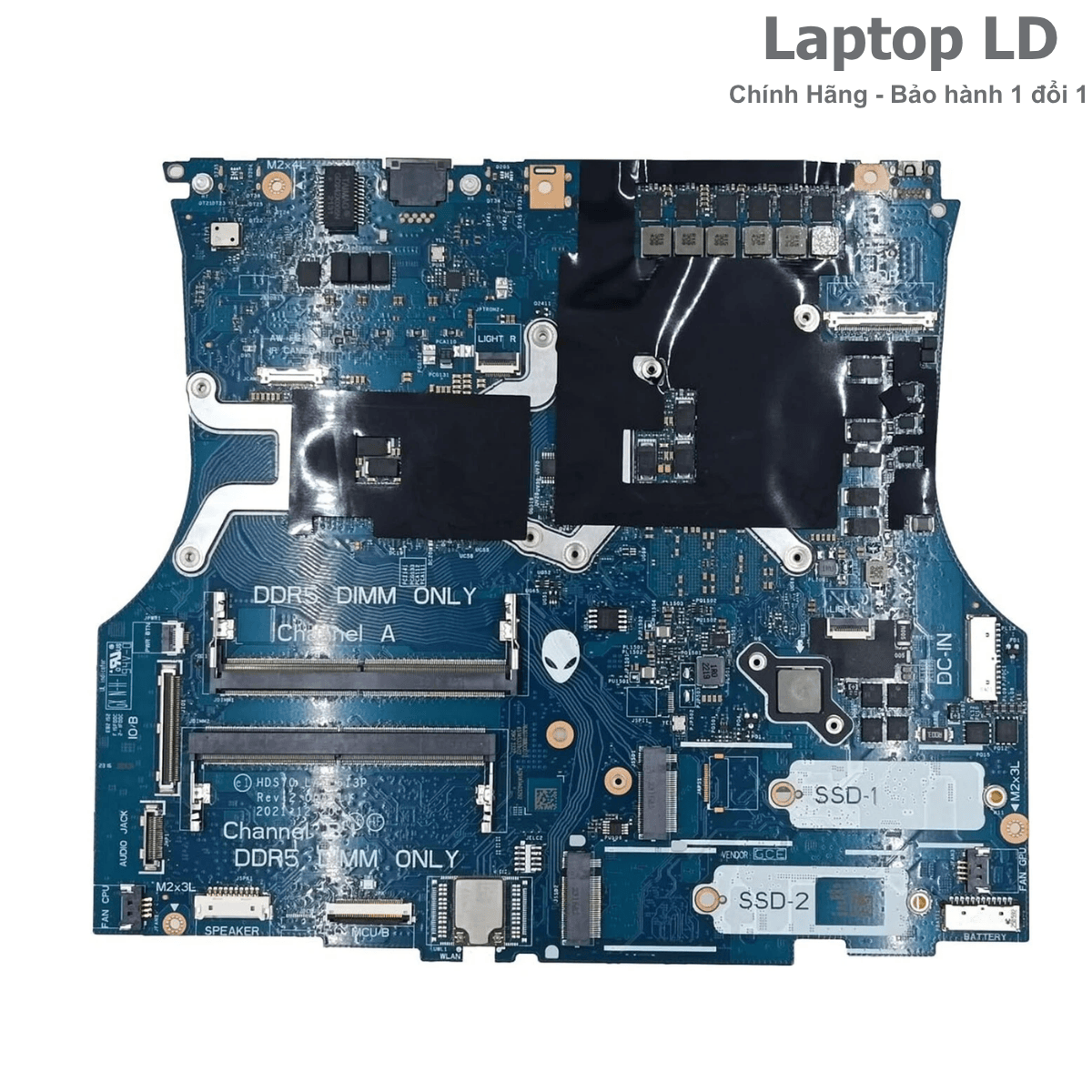

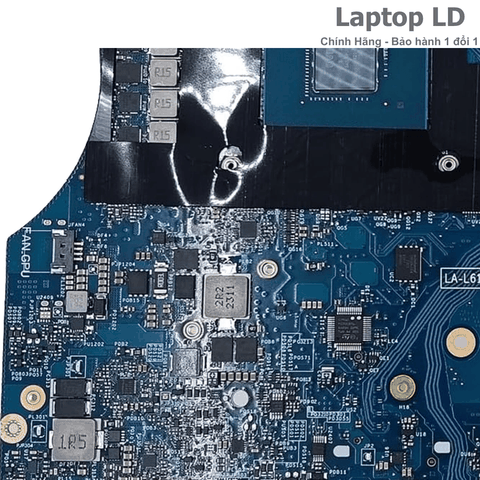

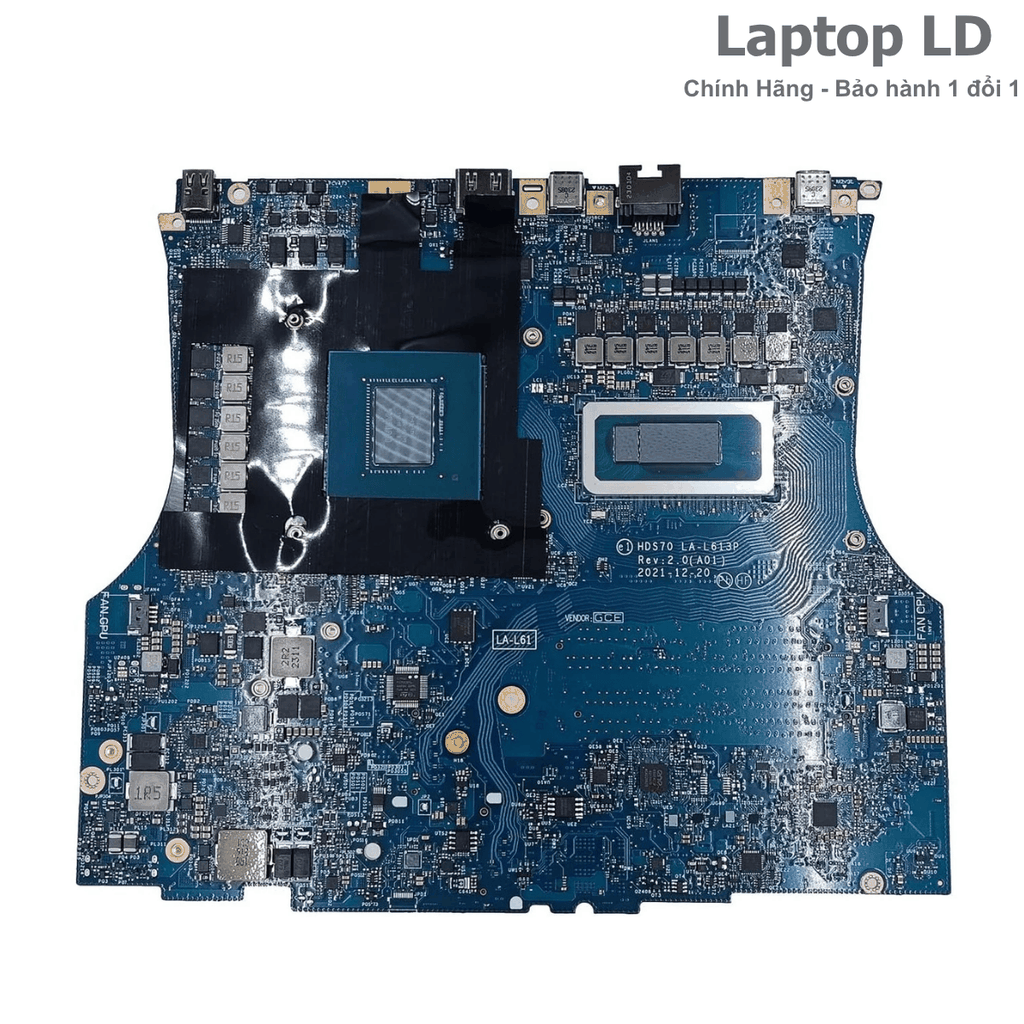

Vị trí linh kiện và ảnh tổng thể main Alienware x17 R2 i7-12700H LA-L613P
Ảnh thực tế giúp nhận biết CPU i7-12700H, GPU RTX 3060/RTX 3070 Ti, các chip VRAM GDDR6, hai khe DDR5, hai khe SSD M.2, mạch nguồn CPU/GPU, controller Thunderbolt 4, HDMI 2.1, Mini DisplayPort 1.4, LAN 2.5GbE và các đầu cáp pin, màn hình, bốn quạt, bàn phím, touchpad, loa, camera, bo I/O sau cùng hệ thống AlienFX.
Cần gửi gì để Laptop LD báo đúng main?
Alienware x17 R2 có nhiều tổ hợp CPU/GPU cùng dùng nền LA-L613P. Bản i7-12700H cũng có ít nhất hai Dell DP/N phổ biến, vì vậy cần khóa đúng GPU và revision trước khi đặt.
Thông tin nên gửi trước
- Ảnh tem đáy máy có tên Dell Alienware x17 R2 và Service Tag 7 ký tự.
- Ảnh cấu hình trong BIOS hoặc trang Service Tag của Dell.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh dòng Compal HDS70 LA-L613P và revision A00/A01 trên PCB.
- Ảnh tem Dell DP/N 3RWD8, 4HR81 hoặc mã thực tế trên main.
- Ảnh chip GPU, toàn bộ chip VRAM và cụm nguồn GPU.
- Ảnh CPU i7-12700H, hai khe DDR5, hai khe SSD và các cổng sau.
- Mô tả lỗi: không nguồn, không sạc, không hình, lỗi RTX, sọc hình, mất RAM/SSD, HDMI, Thunderbolt, LAN hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng x17 R2, i7-12700H và HDS70 LA-L613P.
- Phân biệt DP/N 3RWD8 RTX 3060 với 4HR81 RTX 3070 Ti.
- Khóa đúng VRAM 6GB hoặc 8GB và tản nhiệt tương ứng.
- Tránh nhầm main i9-12900HK hoặc GPU RTX 3080/3080 Ti.
- Đối chiếu đúng revision A00/A01, BIOS, Service Tag và AlienFX.
- Khoanh vùng lỗi main với lỗi adapter, RAM, SSD, màn hình, cáp hoặc bo I/O.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Alienware x17 R2 i7-12700H được báo theo Dell DP/N, GPU RTX 3060/3070 Ti, dung lượng VRAM, revision, tình trạng bo và gói bảo hành.
Công lắp
Khi thay main tại Laptop LD, máy được kiểm tra bốn quạt, tản nhiệt CPU/GPU, RAM DDR5, hai SSD, pin 87Wh, màn hình, LAN, Thunderbolt và toàn bộ cổng.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng DP/N. Main lỗi GPU, VRAM, BIOS/EC, nguồn CPU/GPU hoặc vào nước diện rộng cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Alienware x17 R2, i7-12700H, LA-L613P, revision và Dell DP/N.
- Xác nhận đúng RTX 3060 6GB hoặc RTX 3070 Ti 8GB trên main.
- Kiểm tra adapter 240W/330W, HDMI 2.1, Mini DisplayPort, Thunderbolt 4, USB-C và LAN 2.5GbE.
- Kiểm tra hai khe DDR5, hai SSD M.2, màn hình 165/360/120Hz, camera IR, loa, AlienFX và nhiệt độ.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Alienware x17 R2 i7-12700H LA-L613P dùng cho cấu hình nào?
Hai biến thể i7 thường gặp
- Dell Alienware x17 R2 CPU i7-12700H.
- Compal HDS70 LA-L613P REV:1.0 A00 hoặc REV:2.0 A01.
- Dell DP/N 3RWD8 / 03RWD8: RTX 3060 6GB GDDR6.
- Dell DP/N 4HR81 / 04HR81: RTX 3070 Ti 8GB GDDR6.
- Hai khe RAM SO-DIMM DDR5-4800.
- Hai khe SSD M.2 2230/2280 PCIe NVMe.
- Màn hình 17,3 inch FHD 165Hz, FHD 360Hz hoặc UHD 120Hz.
- Pin 87Wh và adapter Dell đầu tròn 7,4mm.
Không nên thay chéo khi chưa kiểm
- Không chọn main chỉ theo LA-L613P vì GPU và Dell DP/N có thể khác.
- Không dùng 3RWD8 thay 4HR81 nếu chưa đổi đúng tản nhiệt và xác nhận BIOS.
- Không nhầm i7-12700H với i9-12900HK.
- Không nhầm RTX 3060 6GB với RTX 3070 Ti 8GB.
- Không nhầm x17 R2 với x15 R2 dù có thể dùng cùng họ platform HDS70.
- Không bỏ qua revision A00/A01 và dữ liệu Service Tag trong BIOS.
- Không kết luận lỗi main trước khi loại trừ adapter, RAM, SSD, màn hình và bo I/O.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Dell Alienware x17 R2, không phải Alienware 17 R2 đời cũ. | Nhầm tên x17 R2 với Alienware 17 R2 dùng CPU thế hệ 4. |
| Platform | Compal HDS70 LA-L613P. | Chỉ kiểm hình dáng bo mà không đọc mã platform. |
| Revision | REV:1.0 (A00) hoặc REV:2.0 (A01) theo bo thực tế. | Mua khác revision khi chưa đối chiếu linh kiện, BIOS và tản nhiệt. |
| Dell DP/N RTX 3060 | 3RWD8 / 03RWD8, i7-12700H, RTX 3060 6GB. | Người bán ghi nhầm RTX 3060 Ti; x17 R2 dùng RTX 3060 Laptop GPU. |
| Dell DP/N RTX 3070 Ti | 4HR81 / 04HR81, i7-12700H, RTX 3070 Ti 8GB. | Nhầm 3070 thường hoặc dùng tản của bản RTX 3060. |
| CPU | Intel Core i7-12700H, 14 nhân, 20 luồng, Turbo tối đa 4.70GHz. | Nhầm i9-12900HK hoặc CPU i7 thế hệ 11. |
| RAM | 2 khe SO-DIMM DDR5-4800, tối đa 64GB. | Ghi DDR4 hoặc tưởng RAM hàn trên main. |
| SSD | 2 khe M.2 2230/2280; SSD 2280 PCIe Gen4 x4 tối đa 2TB theo cấu hình chính thức. | Nhầm có ổ SATA 2,5 inch hoặc chỉ có một khe M.2. |
| Cổng ngoài | 2 USB-A PowerShare, 1 USB-C Gen2 DP/PD, 1 Thunderbolt 4, HDMI 2.1, Mini DP 1.4, RJ-45, microSD, audio và DC-in. | Bỏ sót Mini DisplayPort hoặc nhầm có hai Thunderbolt 4. |
| Sạc | Adapter Dell 240W hoặc 330W, đầu tròn 7,4 × 5,1mm theo cấu hình. | Dùng sạc công suất thấp gây cảnh báo, tụt hiệu năng hoặc tụt pin khi tải GPU. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp Service Tag, Dell DP/N, LA-L613P, CPU, GPU, VRAM và cụm cổng trước khi đặt hàng.

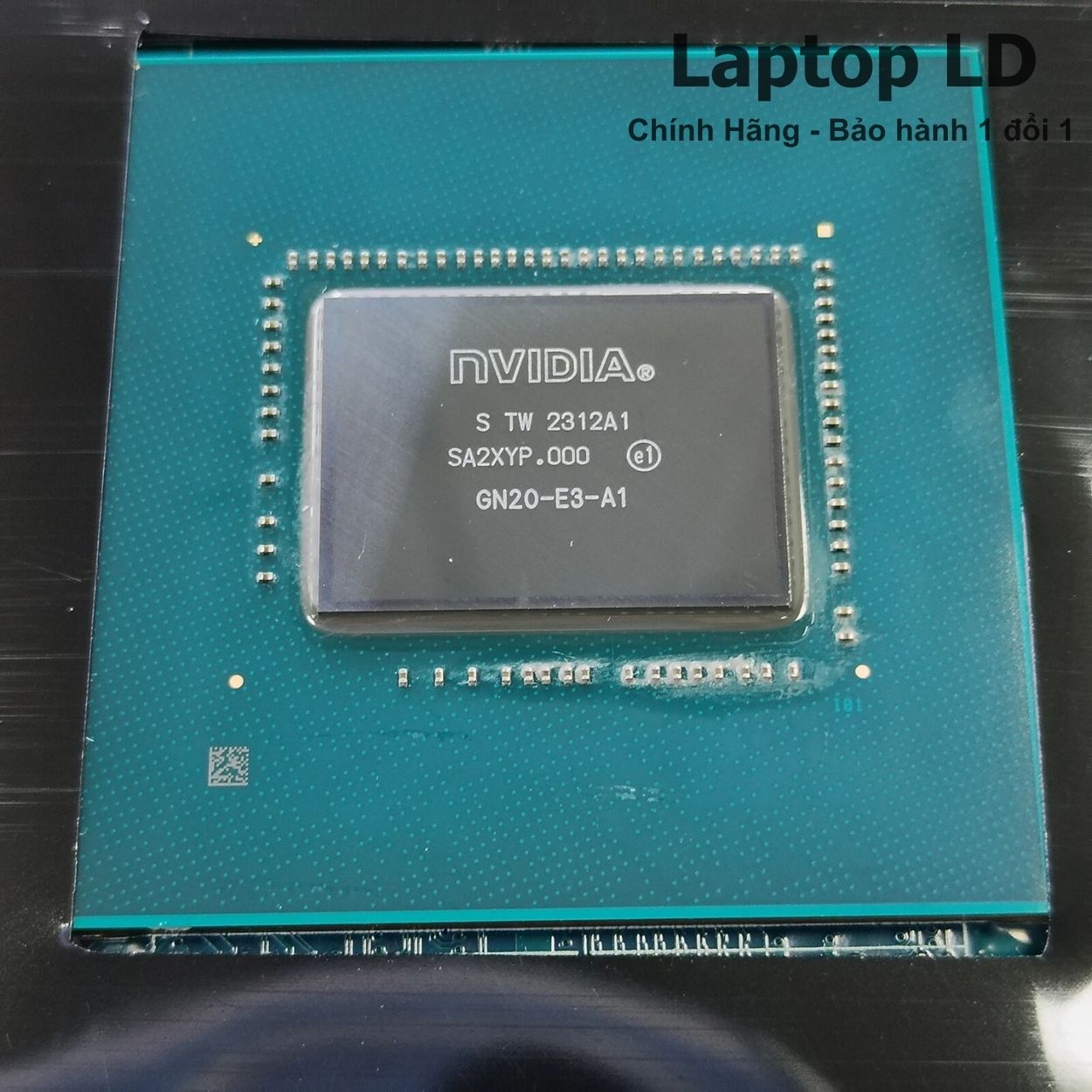

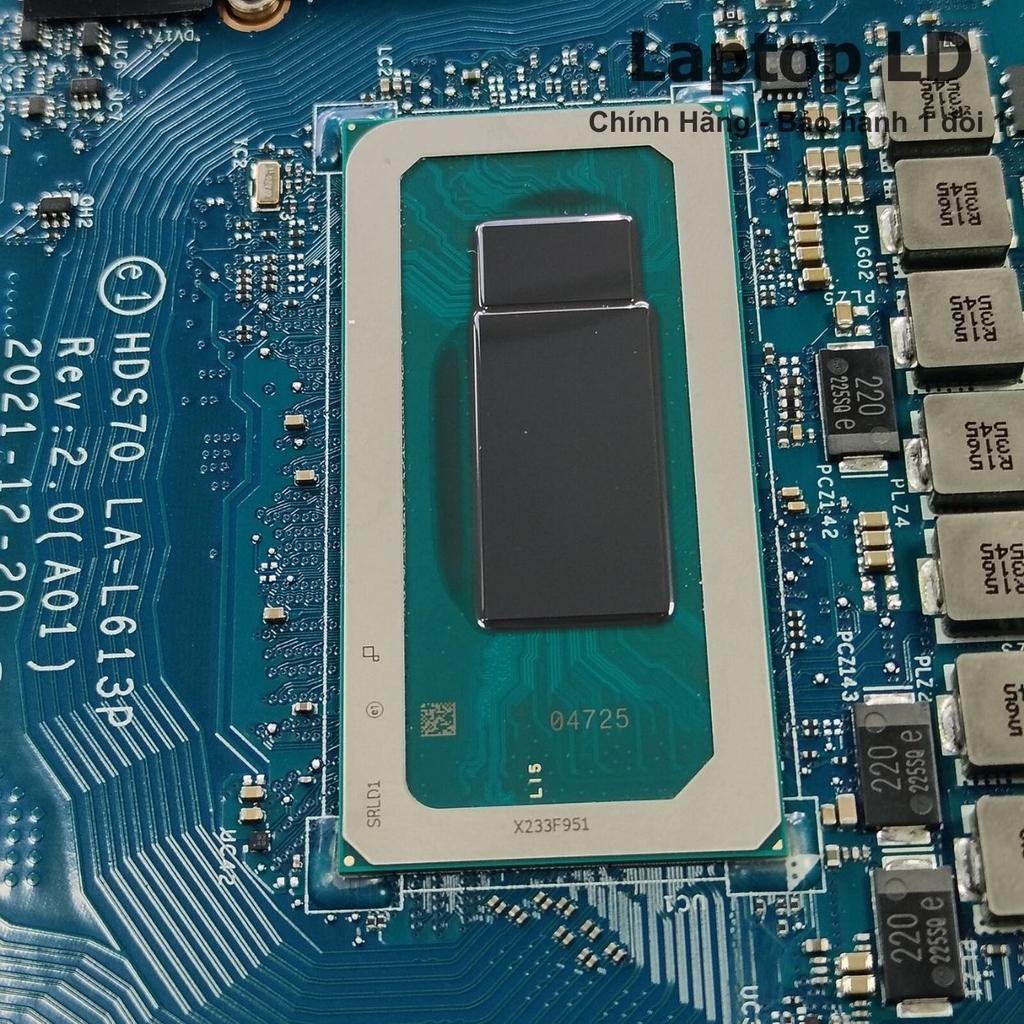

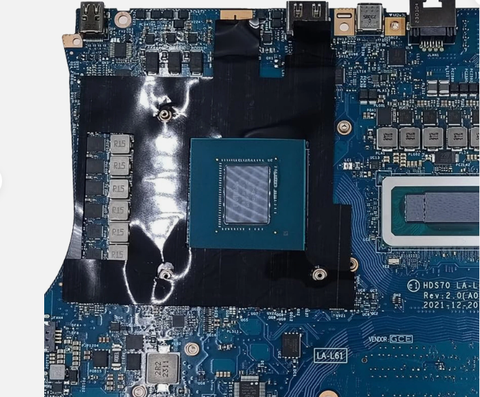

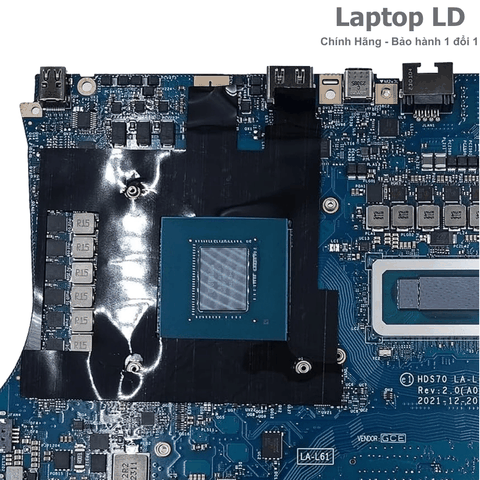

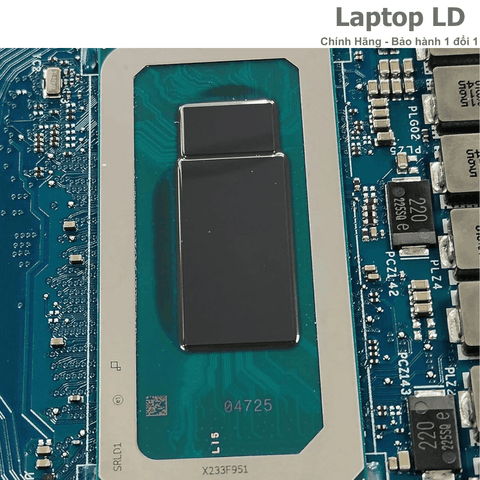

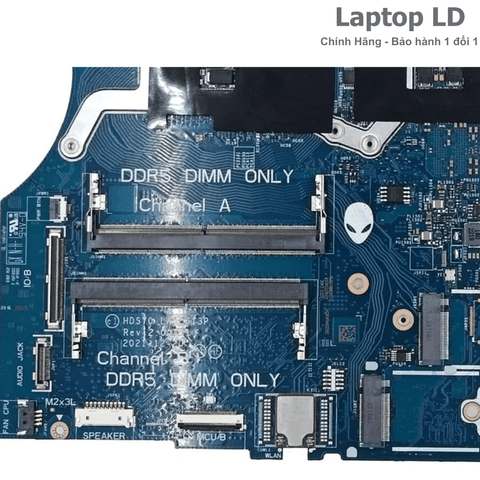

Ảnh chi tiết CPU, GPU, VRAM, RAM và SSD trên main Alienware x17 R2
Nhóm ảnh giúp đối chiếu đúng i7-12700H, Intel Iris Xe, RTX 3060/RTX 3070 Ti, VRAM GDDR6, hai khe DDR5, hai SSD M.2, controller Thunderbolt, HDMI, Mini DP, LAN và dấu hiệu main chưa cong, cháy hoặc oxy hóa.
Dấu hiệu nên kiểm tra bo mạch Dell Alienware x17 R2
Lỗi nguồn và sạc công suất lớn
- Bấm nguồn không phản hồi, không sáng AlienFX hoặc adapter tự ngắt.
- Máy nhận sạc nhưng báo không xác định công suất adapter.
- Pin tụt khi chơi game dù đang cắm sạc.
- Jack DC-in nóng, lỏng hoặc chập chờn theo góc cắm.
- Máy bật rồi tắt, bốn quạt quay ngắn nhưng không hoàn tất POST.
- Nguồn chờ có nhưng thiếu nguồn CPU, GPU, RAM hoặc SSD.
Lỗi GPU và VRAM
- Có nguồn nhưng màn đen, treo logo Alienware hoặc không xuất HDMI.
- Sọc hình, vỡ hình, chớp màn hoặc driver NVIDIA báo Code 43.
- Máy xanh màn khi cài driver, chơi game hoặc chạy benchmark.
- GPU không nhận đủ 6GB/8GB VRAM hoặc lỗi một kênh bộ nhớ.
- RTX mất nguồn lõi/VRAM, nóng bất thường hoặc chập sau quá nhiệt.
- HDMI/Mini DP mất hình trong khi Thunderbolt qua iGPU vẫn hoạt động.
Lỗi RAM, SSD và ngoại vi
- Không nhận một thanh hoặc một khe RAM DDR5.
- Không nhận một trong hai SSD M.2 hoặc lỗi RAID/Boot Device.
- Thunderbolt 4, USB-C, USB-A, HDMI, Mini DP hoặc microSD mất nhận.
- LAN 2.5GbE, Wi-Fi 6E, Bluetooth, audio hoặc camera IR chập chờn.
- Máy quá nhiệt, bốn quạt chạy liên tục hoặc tụt xung CPU/GPU.
- Máy vào nước ở cụm cổng sau gây oxy hóa nhiều nguồn và đường tín hiệu.
Nên sửa hay thay bo mạch Alienware x17 R2?
LA-L613P tích hợp CPU i7-12700H, GPU NVIDIA và VRAM trên cùng bo mạch. Việc sửa hay thay phụ thuộc mức độ chập nguồn, tình trạng CPU/GPU, VRAM, BIOS/EC và số khu vực bị ảnh hưởng.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở DC-in, USB-C, Thunderbolt, HDMI, Mini DP, LAN hoặc linh kiện bảo vệ.
- Mạch sạc còn giao tiếp và chập chưa lan sang nguồn CPU/GPU.
- BIOS/EC lỗi nhưng CPU, GPU, VRAM, RAM và SSD vẫn ổn định.
- Không nhận SSD do socket, nguồn 3,3V hoặc đường PCIe ngoại vi.
- Oxy hóa nhẹ được phát hiện sớm, chưa lan tới BGA và mạch nhiều lớp.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i7-12700H lỗi, không khởi tạo hoặc chập nguồn lõi.
- RTX 3060/3070 Ti hoặc nhiều chip VRAM lỗi, sửa lại vẫn tái phát.
- Chập nặng đồng thời mạch sạc, nguồn CPU, GPU và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, GPU, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi chơi game.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số nền Dell Alienware x17 R2 CPU i7-12700H board Compal HDS70 LA-L613P.
| Tên sản phẩm | Main Dell Alienware x17 R2 CPU Intel Core i7-12700H board HDS70 LA-L613P |
|---|---|
| Dòng máy tương thích | Dell Alienware x17 R2 Gaming Laptop |
| Mã main | Compal HDS70 LA-L613P |
| Revision PCB | REV:1.0 (A00) hoặc REV:2.0 (A01) theo bo mạch thực tế |
| Dell DP/N RTX 3060 | 3RWD8 / 03RWD8 – CPU i7-12700H và NVIDIA GeForce RTX 3060 Laptop GPU 6GB GDDR6 |
| Dell DP/N RTX 3070 Ti | 4HR81 / 04HR81 – CPU i7-12700H và NVIDIA GeForce RTX 3070 Ti Laptop GPU 8GB GDDR6 |
| CPU | Intel Core i7-12700H onboard, 14 nhân gồm 6 P-core + 8 E-core, 20 luồng, Turbo tối đa 4.70GHz, 24MB Intel Smart Cache, công suất cơ bản 45W |
| GPU tích hợp | Intel Iris Xe Graphics tích hợp trong CPU, dùng chung RAM hệ thống |
| GPU / VGA rời | RTX 3060 6GB GDDR6 hoặc RTX 3070 Ti 8GB GDDR6 theo Dell DP/N; dòng x17 R2 còn có main RTX 3080/3080 Ti nhưng là cấu hình và part number khác |
| RAM hỗ trợ | 2 khe SO-DIMM DDR5-4800, hỗ trợ dual-channel, 8GB/16GB/32GB mỗi khe, tổng tối đa 64GB |
| Ổ cứng hỗ trợ | 2 khe M.2 2230/2280 PCIe NVMe; SSD 2230 Gen3/Gen4 đến 256GB và SSD 2280 Gen4 x4 đến 2TB theo cấu hình Dell |
| Khe trên main | 2 khe DDR5 SO-DIMM, 2 khe SSD M.2 2230/2280, đầu pin, màn hình eDP, bàn phím, touchpad, loa, camera IR, bốn quạt, bo I/O sau và hệ thống đèn AlienFX |
| Cổng ngoài | 2 USB-A 3.2 Gen 1 5Gbps có PowerShare; 1 USB-C 3.2 Gen 2 có DisplayPort và Power Delivery; 1 Thunderbolt 4/USB4 có DisplayPort và Power Delivery; 1 HDMI 2.1; 1 Mini DisplayPort 1.4; 1 RJ-45 2.5GbE; 1 microSD; 1 audio 3.5mm; 1 DC-in 7,4 × 5,1mm |
| Màn hình tương thích | 17,3 inch không cảm ứng: FHD 1920×1080 165Hz; FHD 1920×1080 360Hz; hoặc UHD 3840×2160 120Hz theo SKU, hỗ trợ G-SYNC/Advanced Optimus theo panel |
| Pin | Pin smart Li-ion 6 cell 87Wh |
| Sạc | Adapter Dell 240W hoặc 330W theo GPU/cấu hình, đầu tròn 7,4 × 5,1mm có chân nhận dạng |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, adapter ngắt | DC-in, MOSFET đầu vào, mạch sạc, nguồn chờ hoặc chập nguồn chính. | Thử adapter đúng 240W/330W, ngắt pin và đo trở kháng/dòng đầu vào. |
| Báo không nhận đúng công suất sạc | Adapter, chân ID, jack DC-in, dây nguồn hoặc mạch nhận dạng. | Đổi adapter Dell chuẩn, kiểm chân kim ID và socket DC-in. |
| Có nguồn nhưng không POST | BIOS/EC, RAM, CPU, GPU, nguồn thứ cấp hoặc SSD. | Tháo SSD, thử từng thanh/khe RAM, reset RTC và theo dõi thứ tự nguồn. |
| Không nhận RAM DDR5 | Module RAM, khe SO-DIMM, nguồn RAM, BIOS hoặc bộ điều khiển nhớ. | Vệ sinh khe, thử module chuẩn, đổi khe và kiểm nguồn DDR5. |
| Không nhận SSD | SSD, socket M.2, nguồn 3,3V, BIOS, RAID hoặc đường PCIe. | Thử từng SSD ở từng khe, kiểm BIOS/RAID và đo nguồn socket. |
| RTX báo Code 43 | Driver, BIOS, nguồn GPU, chip GPU hoặc VRAM. | Cài driver sạch, kiểm Device ID, nguồn GPU/VRAM và chạy stress test. |
| Sọc hình hoặc vỡ hình | VRAM, GPU, nguồn nhớ, panel hoặc cáp eDP. | So sánh màn trong, HDMI và Mini DP; test VRAM và kiểm nhiệt độ. |
| Thunderbolt không chạy GPU rời | Thiết kế của máy định tuyến Thunderbolt qua iGPU, không nhất thiết là lỗi. | Kiểm cổng dữ liệu/xuất hình; dùng HDMI hoặc Mini DP để ưu tiên đường GPU rời. |
| Máy vào nước | Oxy hóa cụm cổng sau, nguồn CPU/GPU, VRAM, RAM hoặc bo I/O. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra adapter, CPU i7-12700H, RTX/VRAM, hai khe DDR5, hai SSD M.2, màn hình, HDMI, Mini DP, Thunderbolt, USB-C, LAN 2.5GbE, Wi-Fi, camera IR, AlienFX và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, GPU, hình ảnh, RAM, SSD, nhiệt độ, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter, pin, từng khe RAM, từng SSD, BIOS/EC, GPU/VRAM, màn hình, LAN, Thunderbolt và từng cổng.
-
Đối chiếu đúng main
Xác minh x17 R2, i7-12700H, HDS70 LA-L613P, revision, Dell DP/N 3RWD8/4HR81 và GPU tương ứng.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo cụm tản đúng thứ tự, xử lý vật liệu dẫn nhiệt phù hợp và chạy test CPU, GPU, VRAM, RAM, SSD, hình ảnh, cổng cùng nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng adapter đúng công suất, vệ sinh bốn quạt định kỳ.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ main LA-L613P đã thay theo điều kiện ghi trên phiếu bảo hành. Xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Dell Alienware x17 R2 nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do nguồn không phù hợp, tự ép xung quá giới hạn hoặc tự ý tháo sửa gây lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi và hỗ trợ.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main LA-L613P kích thước lớn, tích hợp CPU, GPU và VRAM, có hai khe RAM cùng hai socket SSD nên cần túi chống tĩnh điện, tấm bảo vệ BGA, đệm cổng sau, nẹp chống cong và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main Alienware x17 R2 i7-12700H dùng mã nào?
Nền PCB là Compal HDS70 LA-L613P. Bản RTX 3060 thường dùng Dell DP/N 3RWD8; bản RTX 3070 Ti thường dùng Dell DP/N 4HR81.
LA-L613P có mấy revision?
Đã ghi nhận REV:1.0 (A00) và REV:2.0 (A01). Khách cần đối chiếu đúng revision trên bo thực tế.
CPU i7-12700H có bao nhiêu nhân và luồng?
Intel Core i7-12700H có 14 nhân gồm 6 P-core và 8 E-core, 20 luồng, Turbo tối đa 4.70GHz và 24MB cache.
GPU có tháo rời khỏi main được không?
Không. GPU NVIDIA và VRAM được hàn trực tiếp trên LA-L613P, vì vậy phải mua đúng main theo GPU và Dell DP/N.
3RWD8 và 4HR81 khác nhau thế nào?
3RWD8 tích hợp RTX 3060 6GB; 4HR81 tích hợp RTX 3070 Ti 8GB. Tản nhiệt, VRAM, nguồn GPU và BIOS cũng cần đúng cấu hình.
RAM có nâng cấp được không?
Có. Máy có hai khe SO-DIMM DDR5-4800, hỗ trợ tối đa 64GB theo tài liệu Dell.
Máy có mấy khe SSD?
Máy có hai khe M.2 2230/2280 PCIe NVMe; SSD 2280 hỗ trợ PCIe Gen4 x4.
Thunderbolt 4 có dùng GPU NVIDIA không?
Theo Dell, màn hình nối qua Thunderbolt được tăng tốc bởi đồ họa tích hợp. Để ưu tiên hiệu năng GPU rời, nên dùng HDMI hoặc Mini DisplayPort.
Pin và sạc chuẩn là loại nào?
Máy dùng pin smart Li-ion 6 cell 87Wh và adapter Dell 240W hoặc 330W đầu tròn 7,4mm theo cấu hình GPU.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
