Laptop LD • Main Dell Alienware m15 R7
Thay main Dell Alienware m15 R7 i7-12700H LA-L651P đúng mã GPU
Đúng nền Compal HDQ50 LA-L651P REV:1.0 (A00), CPU Intel Core i7-12700H, Intel UHD Graphics và GPU NVIDIA GeForce RTX hàn trực tiếp trên bo mạch. Với CPU i7-12700H, các main thường gặp gồm Dell DP/N 2R5KV dùng RTX 3060 6GB, PJFJG dùng RTX 3070 Ti 8GB và 3XMMY dùng RTX 3080 Ti 16GB; cấu hình RTX 3050 Ti 4GB cũng tồn tại. Laptop LD bắt buộc đối chiếu Service Tag, Dell DP/N, chip GPU, dung lượng VRAM, heatsink, BIOS và revision PCB trước khi sửa hoặc thay main.
- HDQ50 LA-L651P
- CPU i7-12700H
- DDR5-4800
- SSD PCIe Gen4
- GPU hàn trên main
- Màn 165/240/360Hz
Xác thực kỹ thuật: LA-L651P có nhiều cấu hình GPU và Dell DP/N. GPU NVIDIA cùng VRAM được hàn trực tiếp trên bo nên không thể thay main chỉ dựa vào CPU i7-12700H hoặc hình dáng PCB. Bản RTX 3050 Ti còn khác số khe SSD, LAN và loại cổng USB-C so với các bản RTX 3060/3070 Ti/3080 Ti.

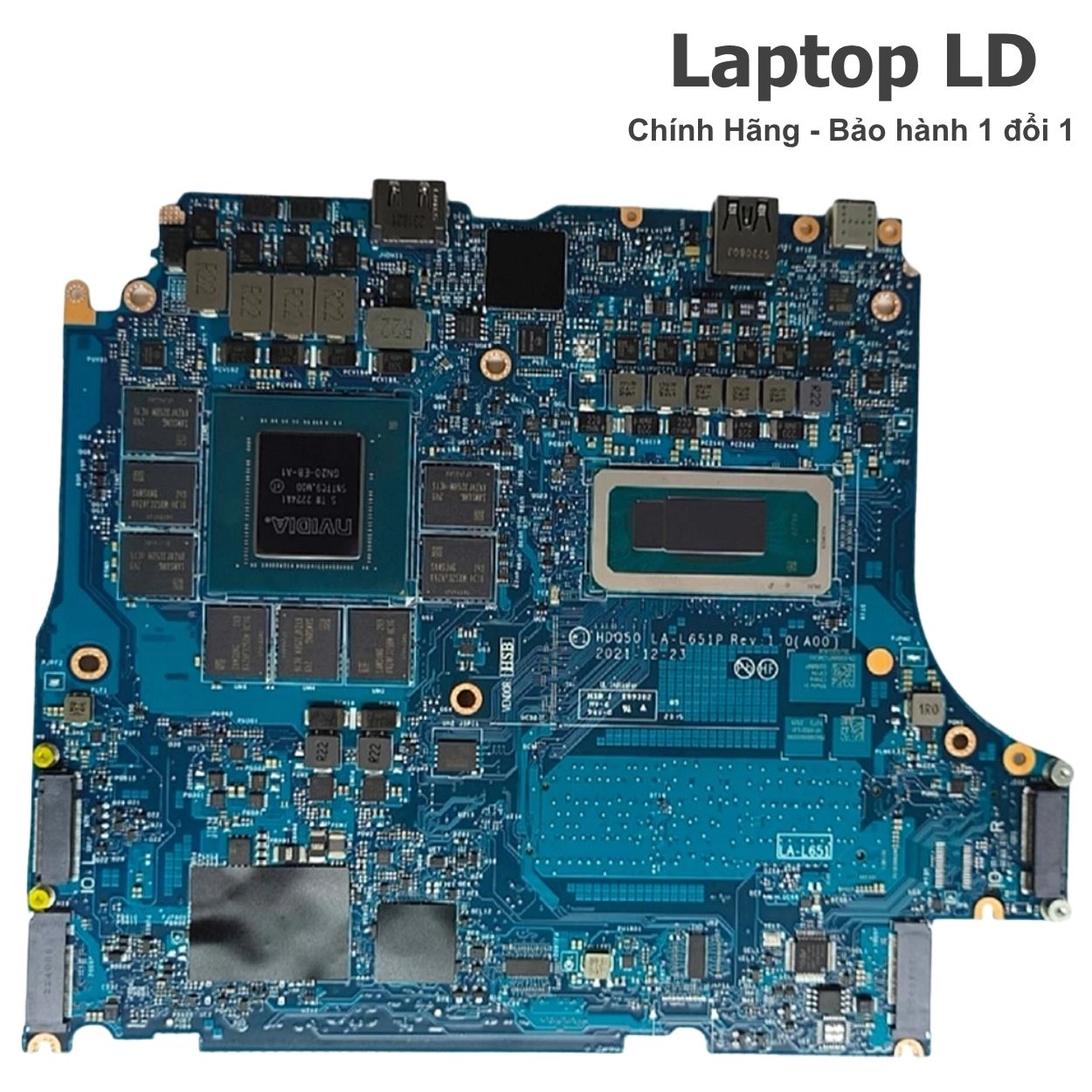

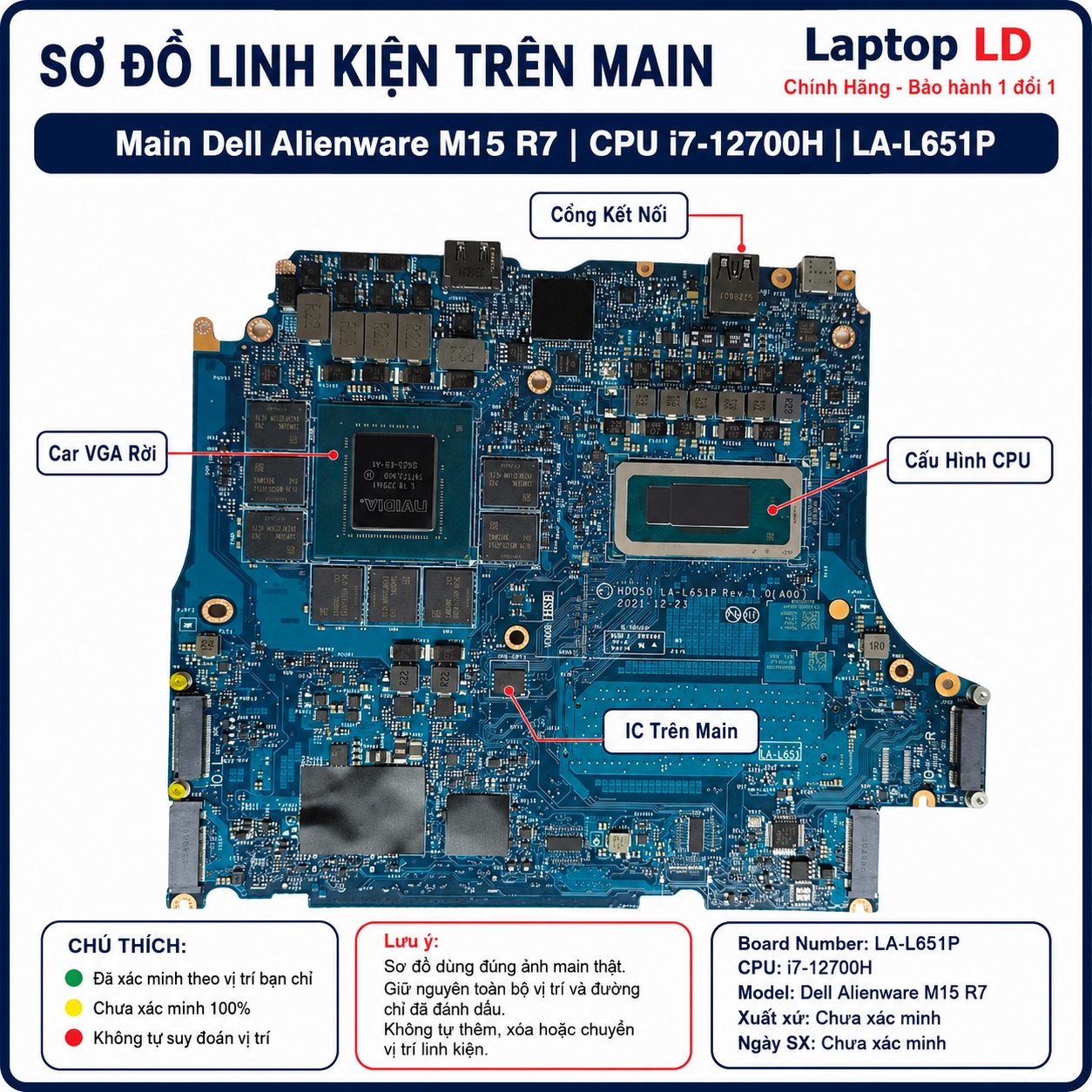

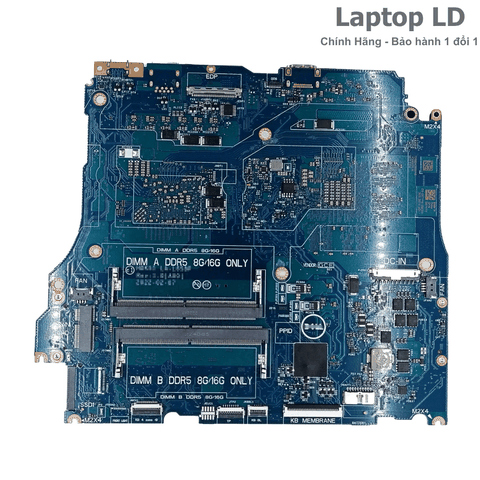

Vị trí linh kiện trên main Alienware m15 R7 i7-12700H LA-L651P
Ảnh thực tế giúp nhận biết CPU i7-12700H, GPU RTX, các chip VRAM GDDR6, hai khe RAM DDR5, một hoặc hai khe SSD M.2 tùy GPU, module Wi-Fi, mạch sạc, nguồn CPU/GPU, Thunderbolt/USB-C, HDMI 2.1, LAN và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa, camera và AlienFX.
Cần gửi gì để Laptop LD báo đúng main?
Alienware m15 R7 Intel có nhiều GPU, heatsink và Dell DP/N. Khách nên gửi đầy đủ Service Tag cùng ảnh bo mạch để khóa đúng RTX, VRAM, số khe SSD, mạng LAN và cổng USB-C.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model Alienware m15 R7 và Regulatory Model P109F.
- Service Tag hoặc Express Service Code để tra cấu hình xuất xưởng.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh dòng HDQ50 LA-L651P REV:1.0 (A00) trên PCB.
- Ảnh Dell DP/N như 2R5KV, PJFJG, 3XMMY hoặc mã thực tế.
- Ảnh chip GPU, mã GPU và toàn bộ chip VRAM GDDR6.
- Ảnh hai khe RAM, khe SSD, Thunderbolt/USB-C, HDMI, LAN và jack nguồn.
- Mô tả lỗi: không nguồn, không sạc, không hình, Code 43, sọc hình, mất RAM/SSD, mất cổng hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng Alienware m15 R7 Intel và main LA-L651P.
- Khóa đúng RTX 3050 Ti, RTX 3060, RTX 3070 Ti hoặc RTX 3080 Ti.
- Đối chiếu đúng VRAM 4GB, 6GB, 8GB hoặc 16GB.
- Phân biệt bản một khe SSD với hai khe SSD.
- Chọn đúng heatsink, adapter, BIOS và firmware AlienFX.
- Tránh nhầm main AMD LA-L761P/LA-L762P hoặc main G15 có layout gần giống.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Alienware m15 R7 i7-12700H LA-L651P được báo theo đúng GPU, dung lượng VRAM, Dell DP/N, revision PCB, tình trạng bo mạch và gói bảo hành.
Công lắp
Khi thay main tại Laptop LD, máy được kiểm tra cụm tản nhiệt, quạt kép, RAM DDR5, SSD, Wi-Fi, màn hình tần số cao, pin, AlienFX và toàn bộ cổng.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng DP/N. Main lỗi GPU, VRAM, BIOS/EC, nguồn CPU/GPU hoặc vào nước diện rộng cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng m15 R7 Intel, i7-12700H, HDQ50 LA-L651P và Dell DP/N.
- Xác nhận đúng GPU NVIDIA và dung lượng VRAM hàn trên main.
- Kiểm tra adapter 180W/240W, HDMI 2.1, USB-C/Thunderbolt, LAN và ba USB-A.
- Kiểm tra hai khe DDR5, SSD M.2, Wi-Fi, màn hình 165/240/360Hz, pin và nhiệt độ.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Main LA-L651P i7-12700H dùng cho cấu hình nào?
Các cấu hình phù hợp
- Dell Alienware m15 R7 bản Intel thế hệ 12.
- CPU Intel Core i7-12700H onboard.
- Compal HDQ50 LA-L651P REV:1.0 (A00).
- RTX 3050 Ti Laptop GPU 4GB GDDR6.
- RTX 3060 Laptop GPU 6GB GDDR6.
- RTX 3070 Ti Laptop GPU 8GB GDDR6.
- RTX 3080 Ti Laptop GPU 16GB GDDR6.
- Hai khe RAM DDR5-4800 và SSD PCIe Gen4.
Không nên thay chéo khi chưa kiểm
- Không mua theo LA-L651P nếu chưa xác định GPU và VRAM.
- Không nhầm 2R5KV RTX 3060 với PJFJG RTX 3070 Ti.
- Không nhầm 3XMMY RTX 3080 Ti với các bản VRAM thấp hơn.
- Không nhầm main Intel LA-L651P với main AMD LA-L761P/LA-L762P.
- Không dùng heatsink RTX 3050 Ti cho RTX 3070 Ti/3080 Ti.
- Không bỏ qua số khe SSD và loại LAN/USB-C theo cấu hình GPU.
- Không kết luận lỗi main trước khi loại trừ RAM, SSD, màn hình, adapter và hệ thống tản nhiệt.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Biến thể | Dell DP/N thường gặp | GPU / VRAM |
|---|---|---|
| i7-12700H RTX 3050 Ti | Cần đối chiếu Service Tag và tem main thực tế. | NVIDIA GeForce RTX 3050 Ti Laptop GPU 4GB GDDR6. |
| i7-12700H RTX 3060 | 2R5KV / 02R5KV. | NVIDIA GeForce RTX 3060 Laptop GPU 6GB GDDR6. |
| i7-12700H RTX 3070 Ti | PJFJG / 0PJFJG. | NVIDIA GeForce RTX 3070 Ti Laptop GPU 8GB GDDR6. |
| i7-12700H RTX 3080 Ti | 3XMMY / 03XMMY. | NVIDIA GeForce RTX 3080 Ti Laptop GPU 16GB GDDR6. |
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Board | Compal HDQ50 LA-L651P REV:1.0 (A00). | Nhầm với main Alienware Intel khác hoặc nền AMD LA-L761P/LA-L762P. |
| CPU | Intel Core i7-12700H, 14 nhân, 20 luồng, Turbo tối đa 4.70GHz. | Nhầm i9-12900H hoặc CPU khác cùng vỏ máy. |
| GPU | GPU NVIDIA và VRAM hàn trực tiếp trên main. | Mua main đúng CPU nhưng sai GPU, VRAM hoặc heatsink. |
| RAM | 2 khe SO-DIMM DDR5-4800, tối đa 64GB. | Ghi RAM onboard hoặc dùng nhầm DDR4. |
| SSD | RTX 3050 Ti có 1 khe M.2; RTX 3060/3070 Ti/3080 Ti có 2 khe M.2. | Mua main rồi phát hiện thiếu khe SSD thứ hai. |
| USB-C/LAN | RTX 3050 Ti: USB-C Gen2 + LAN 1GbE; GPU cao hơn: Thunderbolt 4 + LAN 2.5GbE. | Ghi Thunderbolt 4 cho mọi cấu hình. |
| Sạc | Adapter Dell 180W hoặc 240W, 19.5V, đầu tròn 7.4mm theo cấu hình. | Dùng nguồn công suất thấp gây tụt hiệu năng hoặc không đủ tải GPU. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp Service Tag, Dell DP/N, LA-L651P, chip GPU, VRAM và cụm cổng trước khi đặt hàng.

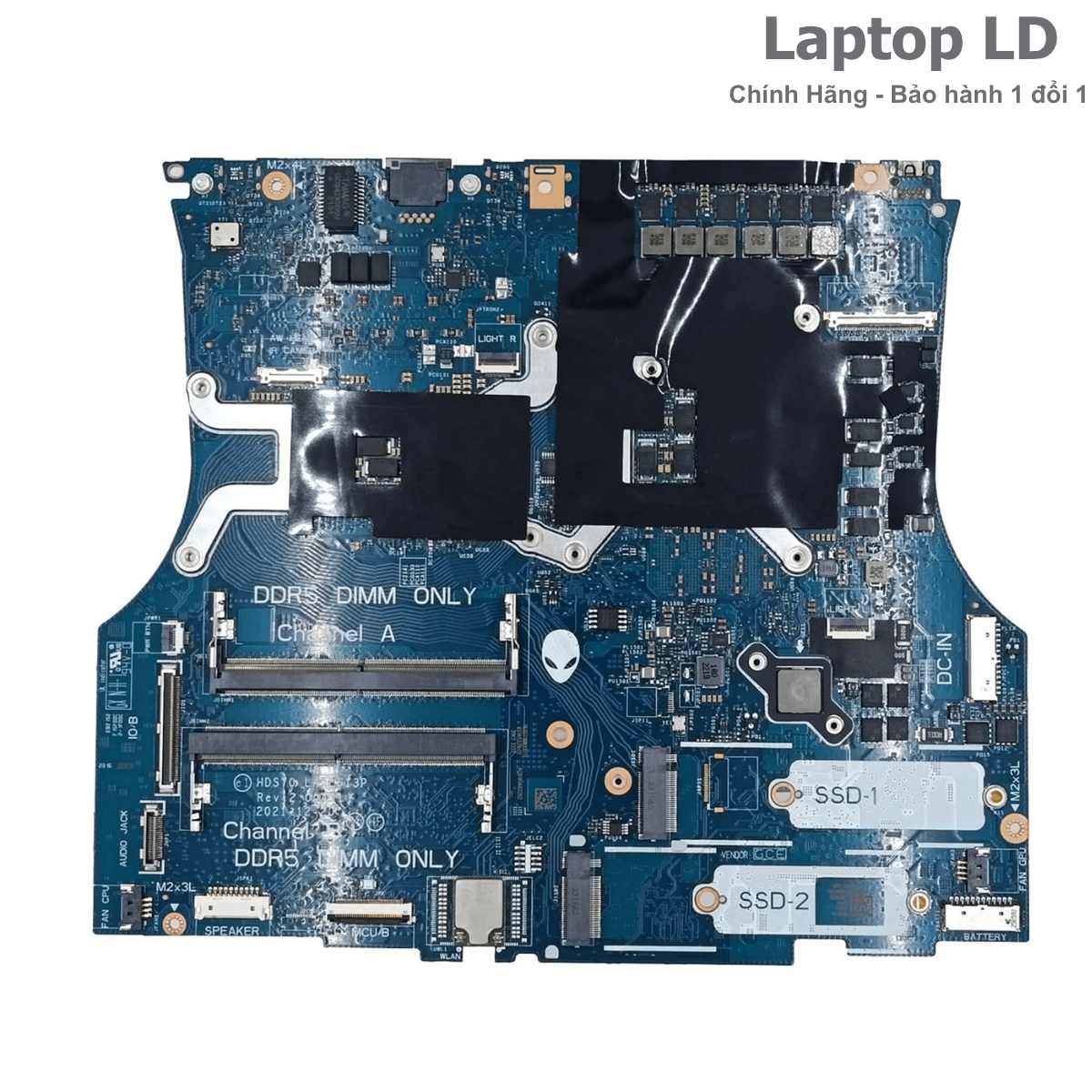

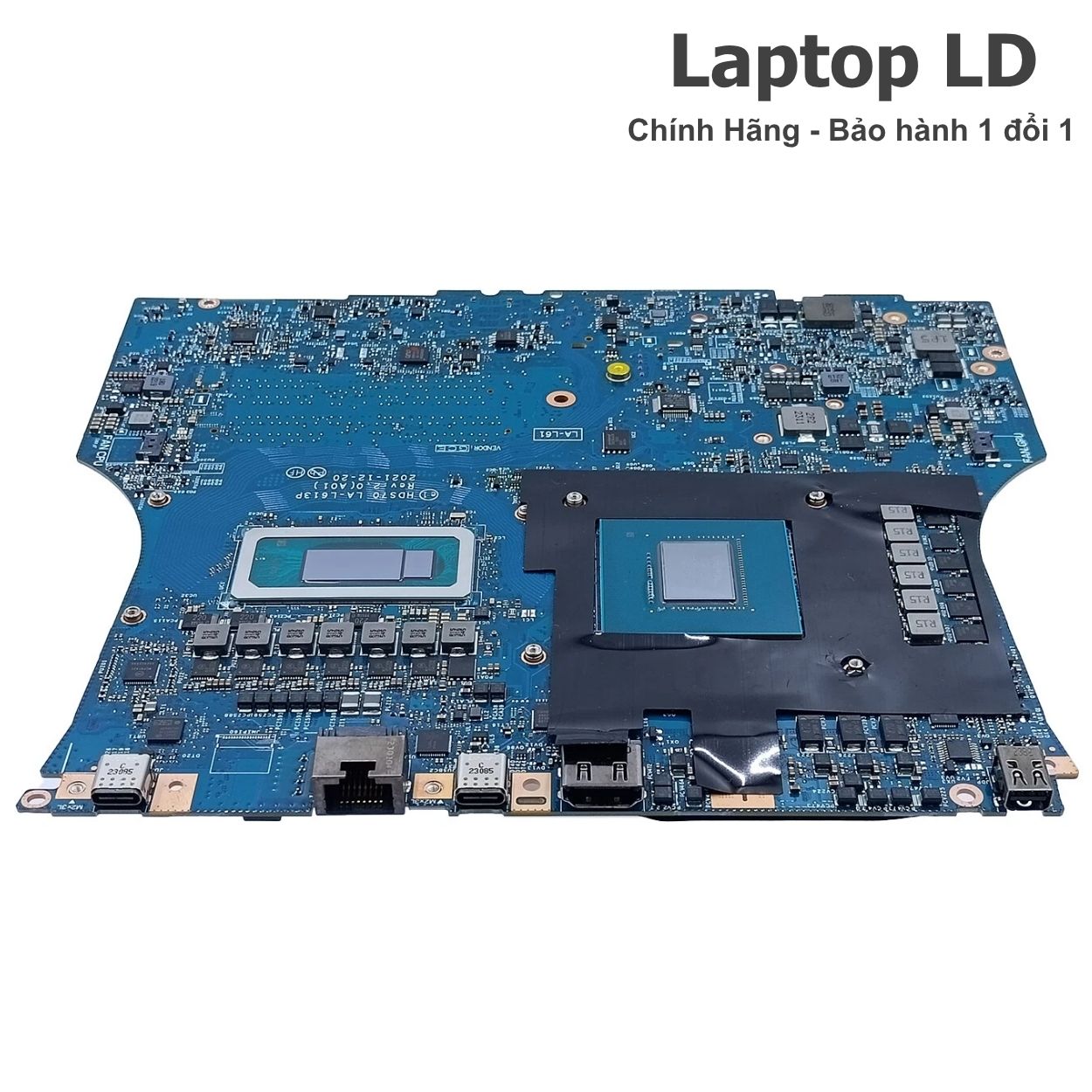

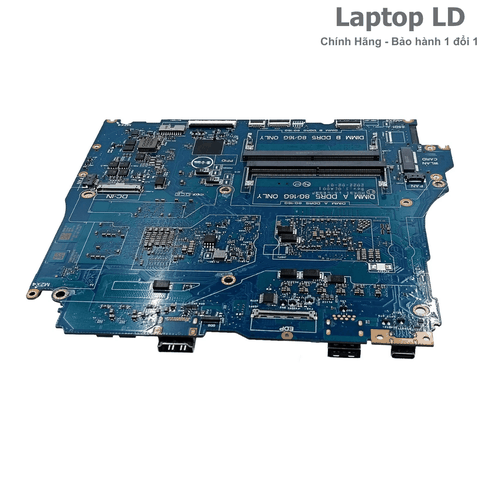

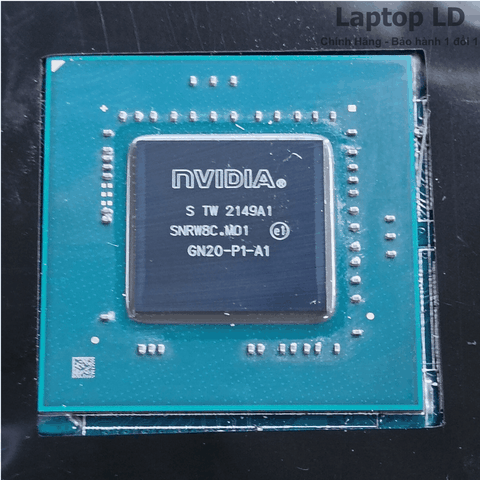

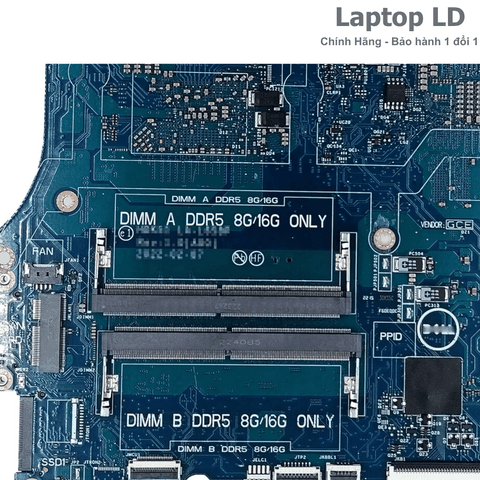

Ảnh chi tiết CPU, GPU, VRAM, RAM và SSD trên main LA-L651P
Nhóm ảnh giúp đối chiếu đúng i7-12700H, Intel UHD, RTX 3050 Ti/3060/3070 Ti/3080 Ti, VRAM GDDR6, hai khe DDR5, số khe SSD, Wi-Fi, mạch nguồn GPU, Thunderbolt/USB-C, HDMI, LAN và dấu hiệu main chưa cong, cháy hoặc oxy hóa.
Dấu hiệu nên kiểm tra bo mạch Alienware m15 R7
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi, không sáng đèn hoặc adapter tự ngắt.
- Máy nhận sạc nhưng pin không tăng hoặc tụt pin khi chơi game.
- Jack DC-in nóng, lỏng hoặc mất tiếp xúc theo góc cắm.
- Máy bật rồi tắt, quạt quay ngắn nhưng không hoàn tất POST.
- Nguồn chờ có nhưng thiếu nguồn CPU, GPU, RAM hoặc SSD.
- Máy tự tắt khi GPU tải cao do adapter, VRM hoặc tản nhiệt không ổn định.
Lỗi GPU và VRAM
- Có nguồn nhưng màn đen, không xuất HDMI hoặc treo trước logo Alienware.
- Sọc hình, vỡ hình, nhấp nháy hoặc driver NVIDIA báo Code 43.
- Xanh màn khi cài driver, chơi game hoặc chạy benchmark.
- GPU không nhận đúng dung lượng VRAM 4GB/6GB/8GB/16GB.
- GPU hoặc VRAM nóng bất thường, mất nguồn lõi hoặc chập.
- Màn trong vẫn lên nhưng HDMI/USB-C mất hình do đường GPU rời.
Lỗi RAM, SSD và ngoại vi
- Không nhận một thanh hoặc một khe RAM DDR5.
- Không nhận SSD M.2 hoặc mất khe SSD thứ hai.
- Thunderbolt/USB-C, HDMI, LAN, USB-A hoặc audio mất nhận.
- Wi-Fi/Bluetooth chập chờn do module, socket hoặc nguồn 3,3V.
- Máy quá nhiệt, quạt chạy liên tục hoặc tụt xung CPU/GPU.
- Máy vào nước ở cạnh cổng gây oxy hóa LAN, HDMI, nguồn và audio.
Nên sửa hay thay bo mạch LA-L651P?
LA-L651P tích hợp CPU, GPU NVIDIA và VRAM trên bo mạch. Việc sửa hay thay phụ thuộc mức độ chập nguồn, tình trạng CPU/GPU, VRAM, BIOS/EC, các đường RAM/SSD và số khu vực bị ảnh hưởng.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở jack nguồn, HDMI, LAN, USB, audio hoặc linh kiện bảo vệ.
- Mạch sạc còn giao tiếp và chập chưa lan sang nguồn CPU/GPU.
- BIOS/EC lỗi nhưng CPU, GPU, VRAM, RAM và SSD vẫn ổn định.
- Không nhận SSD do socket, nguồn 3,3V hoặc đường PCIe.
- Oxy hóa nhẹ được phát hiện sớm, chưa lan tới CPU/GPU/VRAM.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i7-12700H lỗi, không khởi tạo hoặc chập nguồn lõi.
- GPU RTX hoặc nhiều chip VRAM lỗi, sửa lại vẫn tái phát.
- Chập nặng đồng thời mạch sạc, nguồn CPU, GPU và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, GPU, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi chơi game.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số nền main Dell Alienware m15 R7 CPU i7-12700H board HDQ50 LA-L651P REV:1.0.
| Tên sản phẩm | Main Dell Alienware m15 R7 CPU Intel Core i7-12700H board LA-L651P |
|---|---|
| Dòng máy tương thích | Dell Alienware m15 R7 bản Intel, Regulatory Model P109F |
| Mã main | HDQ50 LA-L651P REV:1.0 (A00) |
| Board number | Compal LA-L651P / HDQ50 |
| Dell DP/N xác minh | 2R5KV/02R5KV RTX 3060; PJFJG/0PJFJG RTX 3070 Ti; 3XMMY/03XMMY RTX 3080 Ti |
| CPU | Intel Core i7-12700H onboard, 14 nhân gồm 6 P-core + 8 E-core, 20 luồng, Turbo tối đa 4.70GHz, 24MB Intel Smart Cache, công suất cơ bản 45W |
| GPU tích hợp | Intel UHD Graphics, dùng chung RAM hệ thống |
| GPU / VGA rời | NVIDIA GeForce RTX 3050 Ti 4GB, RTX 3060 6GB, RTX 3070 Ti 8GB hoặc RTX 3080 Ti 16GB GDDR6 theo Dell DP/N; GPU và VRAM hàn trên main |
| RAM hỗ trợ | 2 khe SO-DIMM DDR5-4800, hỗ trợ dual-channel, tối đa 64GB; module 8GB, 16GB hoặc 32GB mỗi khe |
| Ổ cứng hỗ trợ | Bản RTX 3050 Ti: 1 khe M.2 2230/2280 PCIe Gen4 x4; bản RTX 3060/3070 Ti/3080 Ti: 2 khe M.2 2230/2280 PCIe Gen4 x4; dung lượng SSD đến 4TB mỗi ổ theo tài liệu Dell |
| Khe trên main | 2 khe DDR5 SO-DIMM, 1 hoặc 2 khe SSD M.2 tùy GPU, 1 khe M.2 Wi-Fi/Bluetooth, đầu pin, màn hình eDP, bàn phím, touchpad, loa, quạt, camera và AlienFX |
| Cổng ngoài | 3 USB-A 3.2 Gen 1 5Gbps, trong đó 1 cổng PowerShare; 1 USB-C; HDMI 2.1; RJ-45; audio 3.5mm; DC-in. Bản RTX 3060/3070 Ti/3080 Ti có Thunderbolt 4 và LAN 2.5GbE; bản RTX 3050 Ti dùng USB-C Gen 2 và LAN 1GbE |
| Màn hình tương thích | 15,6 inch FHD 1920×1080 165Hz hoặc 360Hz; QHD 2560×1440 240Hz; chống chói, không cảm ứng, hỗ trợ Advanced Optimus và FreeSync theo panel |
| Pin | Pin Smart Li-ion 3 cell 56Wh hoặc 6 cell 86Wh |
| Sạc | Adapter Dell 180W hoặc 240W, đầu tròn 7,4×5,1mm, 19,5V; công suất theo GPU và cấu hình xuất xưởng |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, adapter ngắt | Jack DC, MOSFET đầu vào, mạch sạc, nguồn chờ hoặc chập nguồn chính. | Thử adapter đúng công suất, ngắt pin và đo trở kháng/dòng đầu vào. |
| Có nguồn nhưng không POST | BIOS/EC, RAM, CPU, GPU, nguồn thứ cấp hoặc thiết bị ngoại vi. | Tháo SSD, thử từng thanh RAM, reset RTC/BIOS và theo dõi thứ tự nguồn. |
| Không nhận RAM DDR5 | Module RAM, khe SO-DIMM, nguồn RAM, BIOS hoặc bộ điều khiển nhớ. | Vệ sinh khe, thử module chuẩn, đổi khe và kiểm nguồn DDR5. |
| Không nhận SSD | SSD, socket M.2, nguồn 3,3V, BIOS hoặc đường PCIe. | Đổi SSD, kiểm từng khe theo đúng phiên bản GPU và nhận diện trong BIOS. |
| RTX báo Code 43 | Driver, BIOS/VBIOS, nguồn GPU, chip GPU hoặc VRAM. | Cài driver sạch, kiểm Device ID, nguồn GPU/VRAM và chạy stress test. |
| Sọc hình hoặc vỡ hình | VRAM, GPU, nguồn nhớ, panel hoặc cáp eDP. | So sánh màn trong/HDMI/USB-C, test VRAM và kiểm nhiệt độ GPU. |
| Máy tắt khi chơi game | Adapter yếu, quá nhiệt, nguồn CPU/GPU hoặc pin. | Kiểm công suất adapter, quạt, nhiệt độ, xung và dòng tải. |
| Thunderbolt/LAN mất nhận | Cấu hình GPU không hỗ trợ, cổng, controller, firmware hoặc nguồn phụ. | Đối chiếu GPU trước, sau đó kiểm cổng, driver, firmware và nguồn. |
| Máy vào nước | Oxy hóa vùng nguồn, GPU/VRAM, HDMI, LAN, USB hoặc audio. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn. |

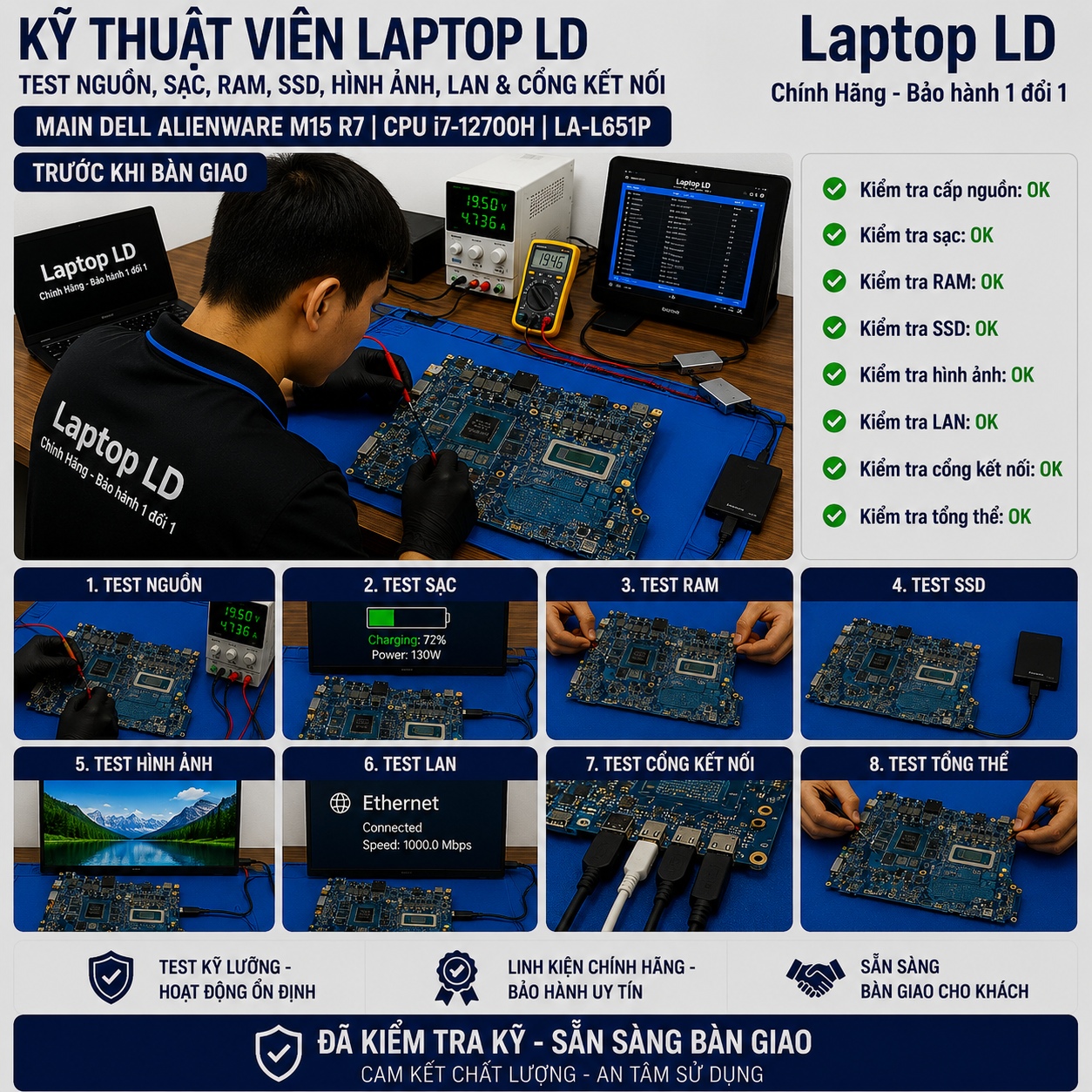

Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra adapter, CPU i7-12700H, GPU/VRAM, hai khe DDR5, SSD M.2, màn hình tần số cao, HDMI, USB-C/Thunderbolt, LAN, USB-A, Wi-Fi, AlienFX và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, GPU, hình ảnh, RAM, SSD, nhiệt độ, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter, pin, từng khe RAM, SSD, BIOS/EC, GPU/VRAM, màn hình, LAN và từng cổng.
-
Đối chiếu đúng main
Xác minh m15 R7 Intel, i7-12700H, LA-L651P REV:1.0, Dell DP/N, GPU, VRAM và heatsink.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, dùng vật liệu dẫn nhiệt phù hợp và chạy test CPU, GPU, VRAM, RAM, SSD, hình ảnh, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng adapter đúng công suất, vệ sinh tản nhiệt định kỳ.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ main LA-L651P đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Alienware m15 R7 nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do nguồn không phù hợp, tự ép xung hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi và hỗ trợ.

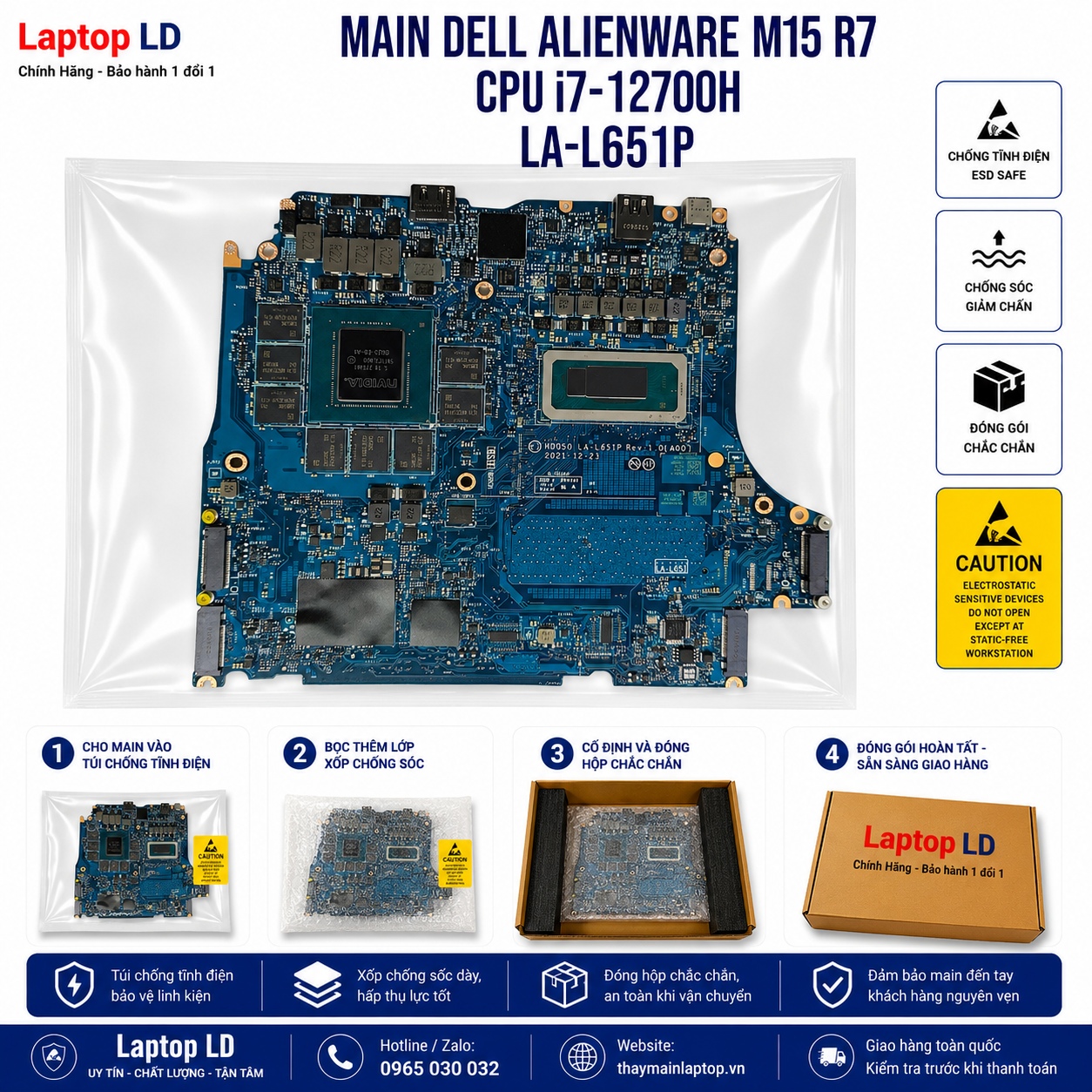

Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main LA-L651P tích hợp CPU, GPU và VRAM, có các khe RAM/SSD cùng nhiều cổng tốc độ cao nên cần túi chống tĩnh điện, tấm bảo vệ chip, đệm cổng, nẹp chống cong và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main Alienware m15 R7 i7-12700H dùng mã nào?
Nền PCB là Compal HDQ50 LA-L651P REV:1.0 (A00). Dell DP/N thay đổi theo GPU và VRAM.
CPU i7-12700H có bao nhiêu nhân và luồng?
Intel Core i7-12700H có 14 nhân gồm 6 P-core và 8 E-core, 20 luồng, Turbo tối đa 4.70GHz và 24MB cache.
Main LA-L651P có những GPU nào?
Dòng m15 R7 i7-12700H có thể dùng RTX 3050 Ti 4GB, RTX 3060 6GB, RTX 3070 Ti 8GB hoặc RTX 3080 Ti 16GB GDDR6.
Dell DP/N 2R5KV là GPU gì?
2R5KV/02R5KV là main i7-12700H RTX 3060 6GB được ghi nhận phổ biến.
Dell DP/N PJFJG và 3XMMY là GPU gì?
PJFJG/0PJFJG là RTX 3070 Ti 8GB; 3XMMY/03XMMY là RTX 3080 Ti 16GB.
RAM có nâng cấp được không?
Có. Máy có hai khe SO-DIMM DDR5-4800, hỗ trợ tối đa 64GB theo tài liệu Dell.
Máy có mấy khe SSD?
Bản RTX 3050 Ti có một khe M.2; các bản RTX 3060, RTX 3070 Ti và RTX 3080 Ti có hai khe M.2 PCIe Gen4.
Tất cả cấu hình đều có Thunderbolt 4 không?
Không. Bản RTX 3050 Ti dùng USB-C 3.2 Gen 2; các bản RTX 3060/3070 Ti/3080 Ti có Thunderbolt 4.
Pin và sạc chuẩn là loại nào?
Máy có tùy chọn pin 56Wh hoặc 86Wh và adapter Dell 180W hoặc 240W theo cấu hình GPU.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
