Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- ASUS Vivobook X513EA / F513E(F513EA) / K513E(K513EA) / V5100EA
- Mã main
- X513EA MAIN BOARD R2.0 · ASUS service family 90NB0SG0 · X513EA MAIN BOARD Rev 2.0
- CPU
- Intel Core i3-1115G4 · 2 nhân / 4 luồng · 3.0–4.1 GHz · 6 MB cache
- GPU / VGA
- Intel UHD Graphics tích hợp
- RAM
- Có main 4GB hoặc 8GB DDR4 onboard + 1 khe DDR4 SO-DIMM tùy service P/N
- Lưu trữ
- 1 khe M.2 2280 NVMe PCIe 3.0 + hỗ trợ ổ 2.5 inch SATA trên nền chassis tương ứng

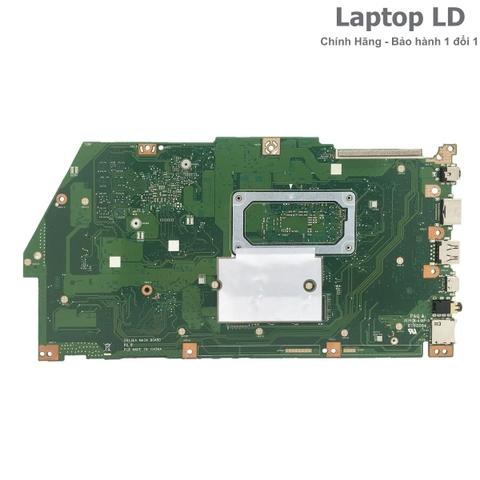

Main ASUS Vivobook X513EA / F513E / K513E / V5100 Core i3-1115G4
Mainboard nền ASUS X513EA MAIN BOARD R2.0 dùng Intel Core i3-1115G4 và Intel UHD Graphics. Boardview xác nhận nền này dùng cho X513EA, F513E/F513EA và K513E/K513EA. ASUS V5100EA thuộc cùng dòng Vivobook 15 OLED 11th Gen và cùng manual/chassis family; khi dùng cho V5100EA, Laptop LD đối chiếu thêm tem service P/N và bố trí bo thực tế.
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số và phiên bản tương thích
- Dòng máy
- ASUS Vivobook X513EA / F513E(F513EA) / K513E(K513EA) / V5100EA
- Mã main / PCB
- X513EA MAIN BOARD R2.0 · ASUS service family 90NB0SG0
- CPU / SoC
- Intel Core i3-1115G4 · 2 nhân / 4 luồng · 3.0–4.1 GHz · 6 MB cache
- RAM / bộ nhớ
- Có main 4GB hoặc 8GB DDR4 onboard + 1 khe DDR4 SO-DIMM tùy service P/N
- GPU / VGA
- Intel UHD Graphics tích hợp
- SSD / lưu trữ
- 1 khe M.2 2280 NVMe PCIe 3.0 + hỗ trợ ổ 2.5 inch SATA trên nền chassis tương ứng
- Cổng ngoài
- 1× USB-C 3.2 Gen 1 5Gbps, 1× USB-A 3.2 Gen 1 5Gbps, 2× USB-A 2.0, HDMI 1.4, đầu đọc microSD, jack 3.5mm, DC-in
- Không dây
- Wi-Fi 5 1×1 hoặc Wi-Fi 6 2×2 + Bluetooth 4.1/5.x tùy cấu hình và thị trường
Thông số kỹ thuật bổ sung
| Board revision | X513EA MAIN BOARD R2.0 · nền Tiger Lake UMA DDR4 |
|---|---|
| OEM part / FRU / SPS / DP/N | 90NB0SG0-R00042 = 4GB/i3-1115G4; 90NB0SG0-R00052 = 8GB/i3-1115G4 |
| Kết nối / I/O đặc trưng | USB-C 3.2 Gen 1 5Gbps data; USB-A 3.2 Gen 1 5Gbps; 2× USB-A 2.0; HDMI 1.4; microSD; jack âm thanh 3.5mm; DC-in. |
| BIOS / firmware | BIOS thuộc nền X513EA/F513EA/K513EA/V5100EA 11th Gen cần đối chiếu đúng model BIOS trước khi nạp. Board repair source xác nhận X513EA MAIN BOARD R2.0 dùng CPU Tiger Lake và KBC/EC theo revision thực tế. |
| Tản nhiệt / adapter | ASUS công bố adapter DC 65W, 19V/3.42A, đầu tròn 4.0mm cho nền X513/K513. Khi thay main cần lắp đúng cụm tản nhiệt và thay keo tản nhiệt tại CPU. |
| Ghi chú cấu hình | Bản i3-1115G4 có cả main 4GB và 8GB DDR4 onboard, đều dùng thêm khe SO-DIMM. K513EA/X513EA/F513EA có cùng nền boardview X513EA R2.0; V5100EA thuộc cùng dòng/manual family nhưng khi thay main vẫn cần đối chiếu part và bố trí cổng thực tế. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Core i3-1115G4 · 4GB onboard | Intel Core i3-1115G4 · Intel UHD Graphics | 4GB DDR4 onboard + 1 khe SO-DIMM | ASUS P/N 90NB0SG0-R00042 · X513EA MAIN BOARD R2.0 |
| Core i3-1115G4 · 8GB onboard | Intel Core i3-1115G4 · Intel UHD Graphics | 8GB DDR4 onboard + 1 khe SO-DIMM | ASUS P/N 90NB0SG0-R00052 · X513EA MAIN BOARD R2.0 |
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc DC | Adapter, jack DC-in, pin, mạch sạc hoặc đường nguồn đầu vào trên main có thể gây lỗi. | Thử adapter 65W tốt, kiểm tra jack DC-in, cô lập pin rồi đo các đường nguồn đầu vào trước khi kết luận lỗi main. |
| Có nguồn nhưng không POST hoặc không lên hình | BIOS, RAM onboard/SO-DIMM, màn hình/cáp màn hình hoặc CPU/iGPU có thể gây lỗi. | Kiểm tra POST/BIOS, thử SO-DIMM tốt, xuất hình qua HDMI, kiểm tra màn hình/cáp rồi mới khoanh vùng main. |
| Treo, khởi động lại hoặc lỗi bộ nhớ | RAM onboard/SO-DIMM, nhiệt độ CPU, SSD hoặc nguồn VRM có thể làm hệ thống mất ổn định. | Kiểm tra riêng RAM onboard và SO-DIMM, chạy memory test/SSD test, theo dõi nhiệt độ rồi đánh giá nguồn trên bo. |
| USB-C hoặc USB-A mất dữ liệu | Cổng vật lý, cáp/thiết bị ngoài hoặc đường USB trên main có thể là nguyên nhân. | Thử thiết bị và cáp tốt, kiểm tra riêng từng cổng; USB-C của nền này dùng truyền dữ liệu 5Gbps, không nên dùng làm tiêu chí kiểm tra sạc vào máy. |
| BIOS không nhận SSD NVMe hoặc ổ SATA | SSD/HDD, socket M.2, cáp SATA, nguồn cấp ổ hoặc đường PCIe/SATA trên main có thể gây lỗi. | Thử ổ tốt, kiểm tra socket M.2/cáp SATA, xác nhận BIOS nhận thiết bị rồi đo nguồn và tín hiệu nếu lỗi vẫn còn. |
| Mất Wi-Fi/Bluetooth hoặc kết nối chập chờn | Module WLAN, anten, driver/BIOS, socket hoặc đường giao tiếp trên main có thể gây lỗi. | Kiểm tra driver/BIOS, tháo lắp module WLAN và anten, thử card tốt trước khi khoanh vùng socket hoặc đường main. |
Hướng dẫn thay main và kiểm tra sau lắp
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi thường gặp về Main ASUS Vivobook X513EA / F513E / K513E / V5100 i3-1115G4
X513EA, F513E và K513E có dùng cùng nền main không?
Có. Boardview của nền X513EA MAIN BOARD R2.0 liệt kê trực tiếp X513EA, F513E/F513EA và K513E/K513EA. Khi thay vẫn nên đối chiếu tem service P/N và bố trí cổng của main cũ.
Main i3-1115G4 này có 4GB hay 8GB RAM onboard?
Có cả hai phiên bản. ASUS P/N 90NB0SG0-R00042 là bản 4GB onboard; 90NB0SG0-R00052 là bản 8GB onboard. Cả hai đều thuộc service family 90NB0SG0 và có khe SO-DIMM để bổ sung RAM.
V5100 có dùng được main X513EA R2.0 không?
ASUS V5100EA thuộc cùng dòng Vivobook 15 OLED 11th Gen và xuất hiện trong cùng manual/chassis family với X513EA. Tuy nhiên khi thay main cho V5100EA, Laptop LD sẽ đối chiếu thêm mã service P/N, revision và bố trí cổng để xác nhận đúng tương thích.
Khi mua main có kèm RAM SO-DIMM, SSD, Wi-Fi, tản nhiệt và adapter không?
Mainboard gồm CPU, Intel UHD, RAM onboard và các linh kiện hàn trực tiếp trên bo. RAM SO-DIMM, SSD/HDD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter và cáp rời chỉ đi kèm khi được ghi rõ trong mô tả hoặc đơn hàng.
