Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- ASUS VivoBook 14 S410U / S4100U / S4200U / X411U series
- Mã main
- X411UA . Rev 3.0
- CPU
- Intel Core i3-8130U
- GPU / VGA
- Intel UHD Graphics 620 + NVIDIA GeForce 940MX
- RAM
- 4GB/8GB DDR4 onboard
- Lưu trữ
- 2.5 inch SATA HDD/SSD + M.2 2280 SATA SSD
Main zin nguyên bản • Đã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua
Main ASUS VivoBook 14 S4100U / X411UQ / S4200U | CPU i3-8130U | GeForce 940MX 2GB | X411UA Rev 3.0
Mainboard nền X411UA Rev 3.0 dùng trong họ ASUS VivoBook 14 S410U / S4100U / S4200U / X411U. Phiên bản trong bài sử dụng Intel Core i3-8130U thế hệ 8, Intel UHD Graphics 620 và GPU rời NVIDIA GeForce 940MX 2GB GDDR5. Board có RAM DDR4 onboard và một khe SODIMM để mở rộng, cùng hệ thống lưu trữ SATA 2.5 inch và M.2 SATA.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu ảnh main cũ, chữ X411UA MAIN BOARD, revision, tem ASUS service P/N, dung lượng RAM onboard và chip GPU trước khi giao.
Hạng mục kiểm tra Nguồn, POST/BIOS, RAM, SSD/HDD, sạc, hình ảnh, GPU, cổng kết nối và nhiệt độ được kiểm tra trước khi giao.
Bảo hành / đổi trả 1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bán Tư vấn lắp đặt và kiểm tra chức năng sau khi thay main.
Điểm riêng của đúng phiên bản này: X411UA Rev 3.0 đã được ghi nhận với Core i3-8130U và chip NVIDIA N16S-GTR-S-A2, tương ứng GeForce 940MX. Cùng nền X411UA cũng có phiên bản UMA Intel UHD Graphics 620 nên Laptop LD đối chiếu GPU và tem main trước khi giao.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →

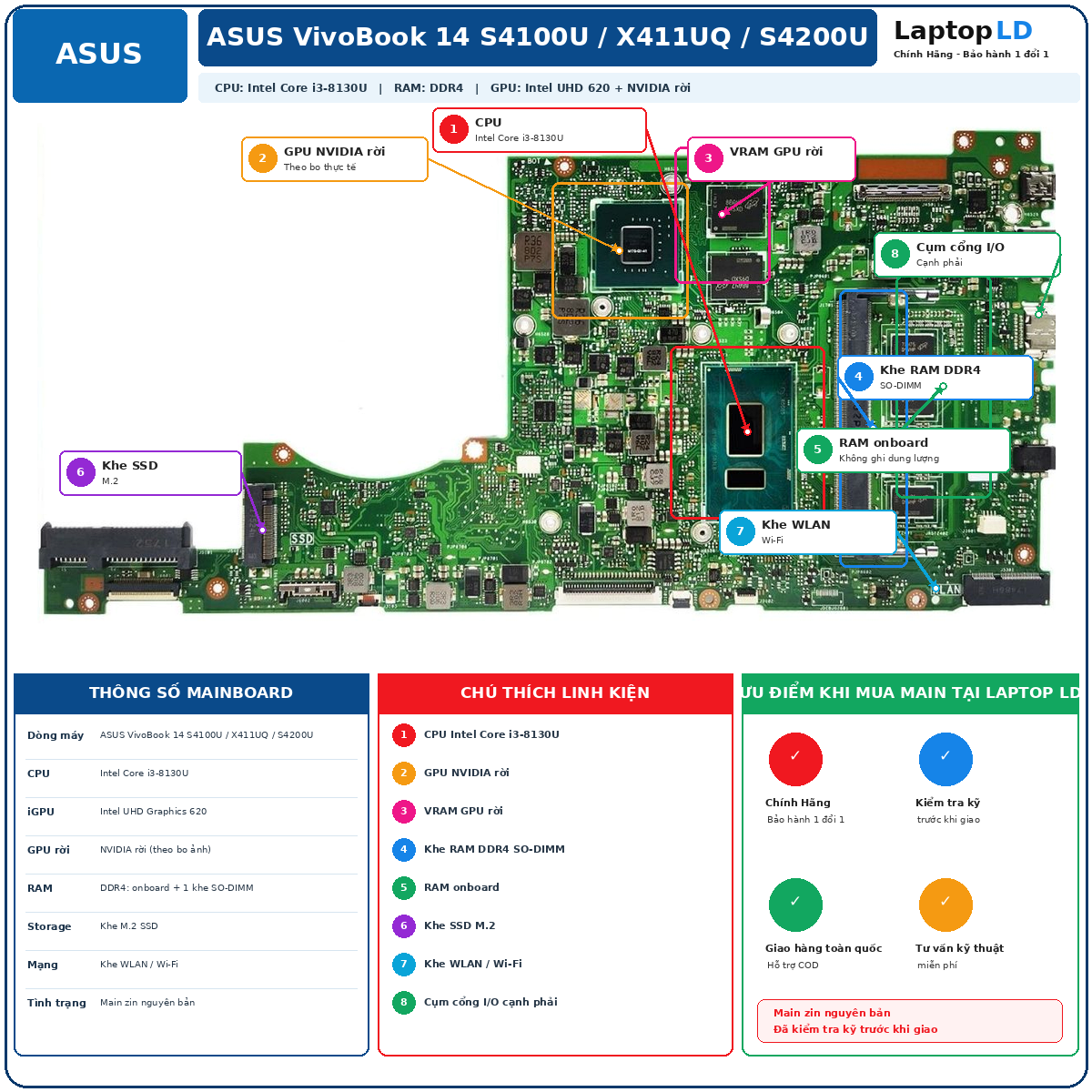

Ảnh 01 — Sơ đồ linh kiện Vị trí linh kiện và các điểm nhận diện chính của bo.

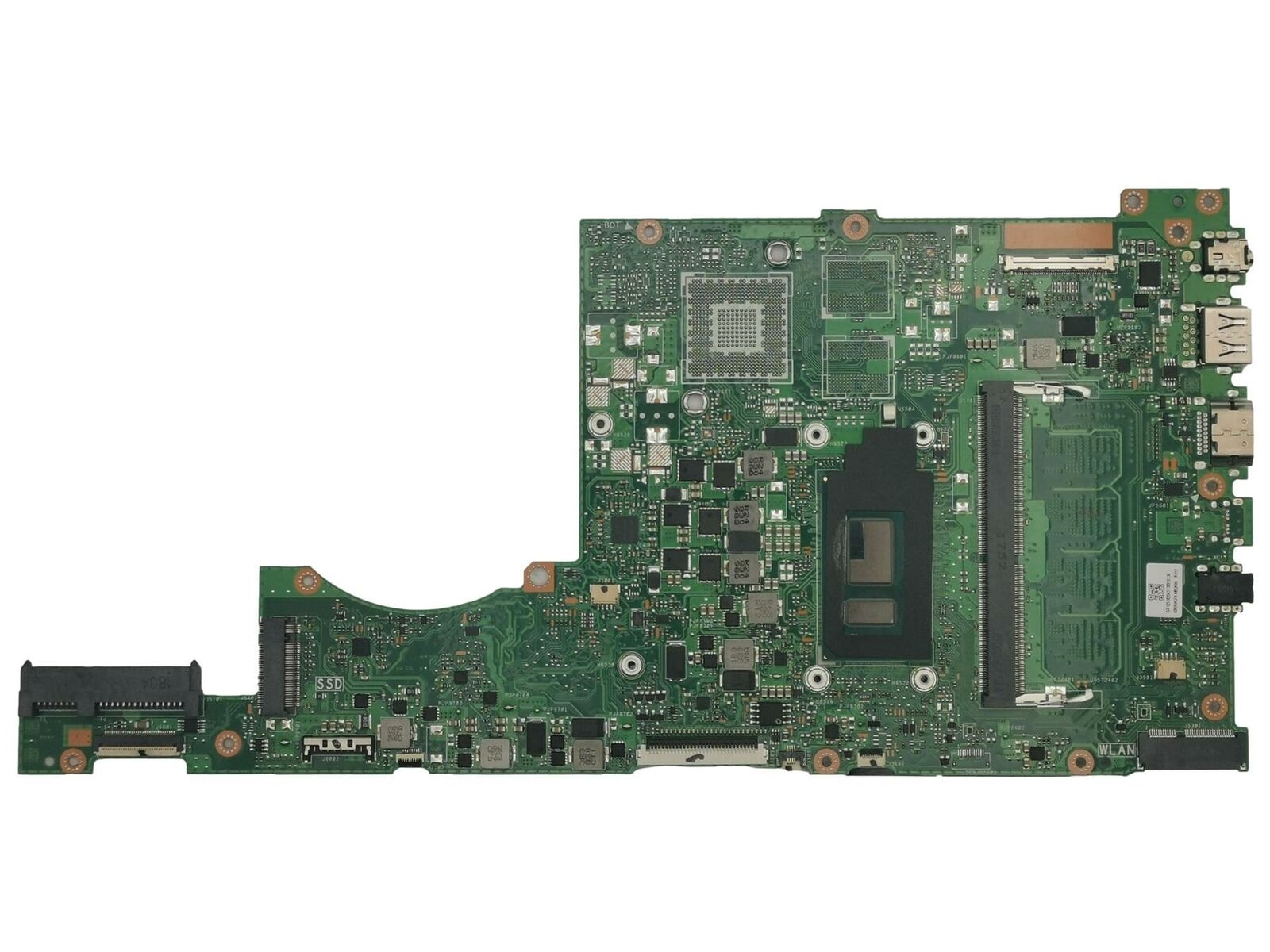

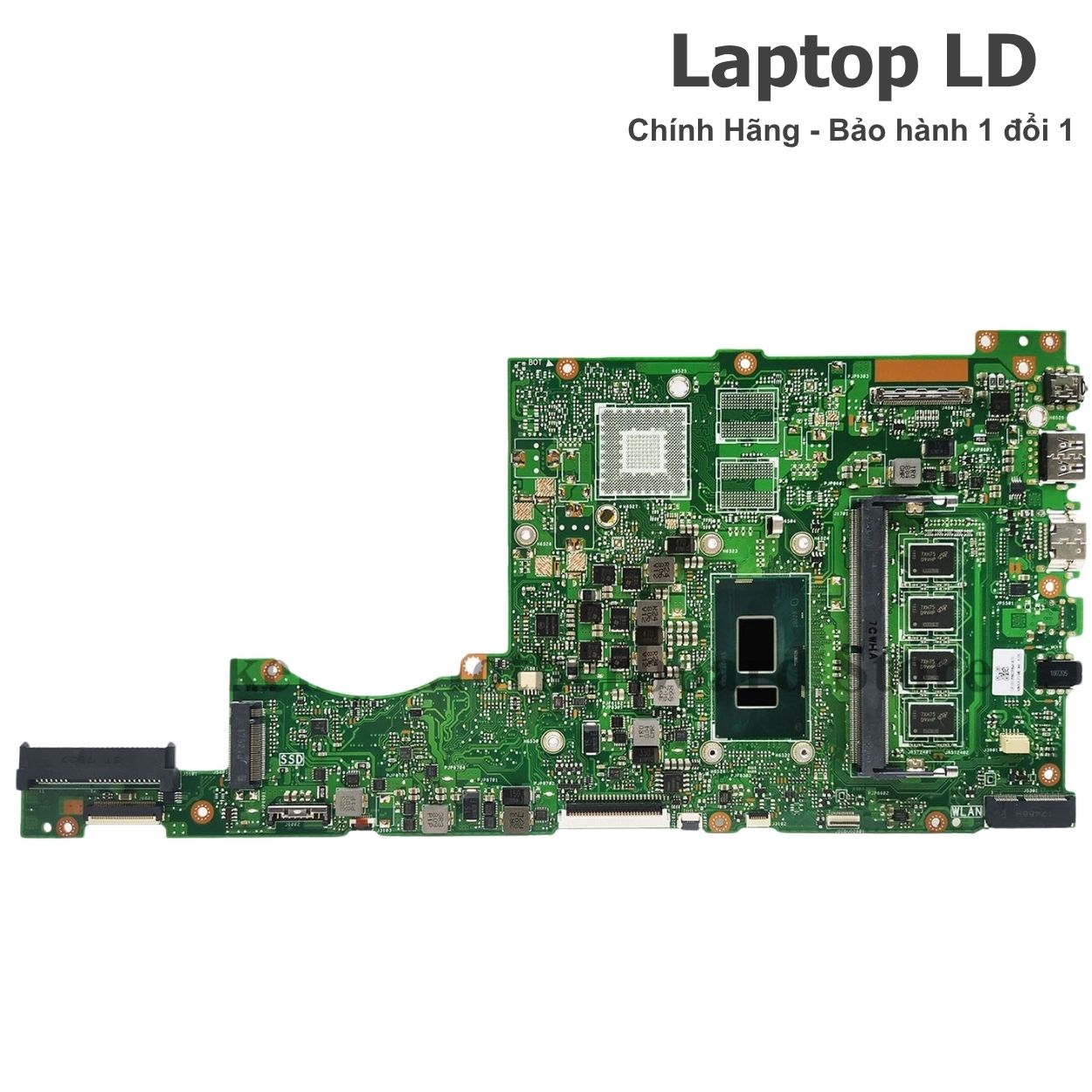

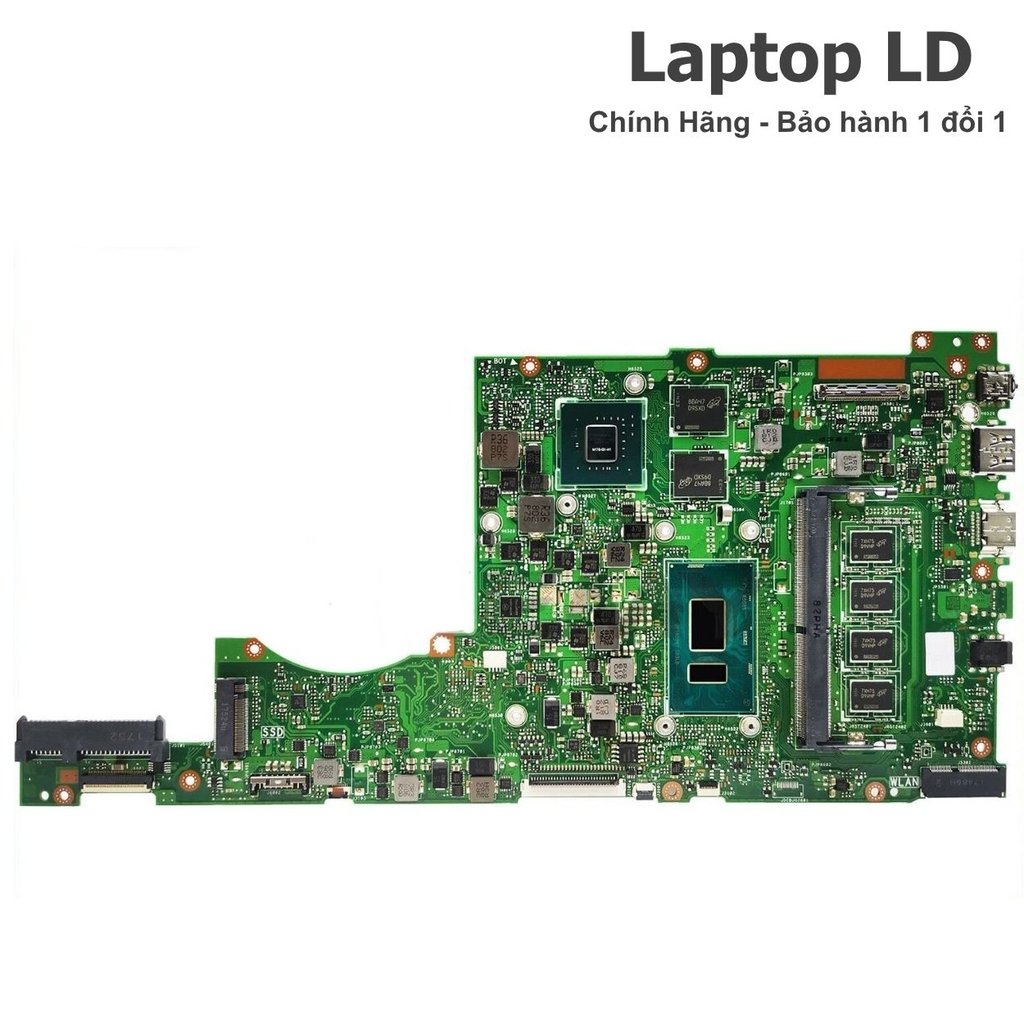

Ảnh 02 — Mặt trước main Hình ảnh thực tế giúp nhận diện bố cục và tình trạng bo.

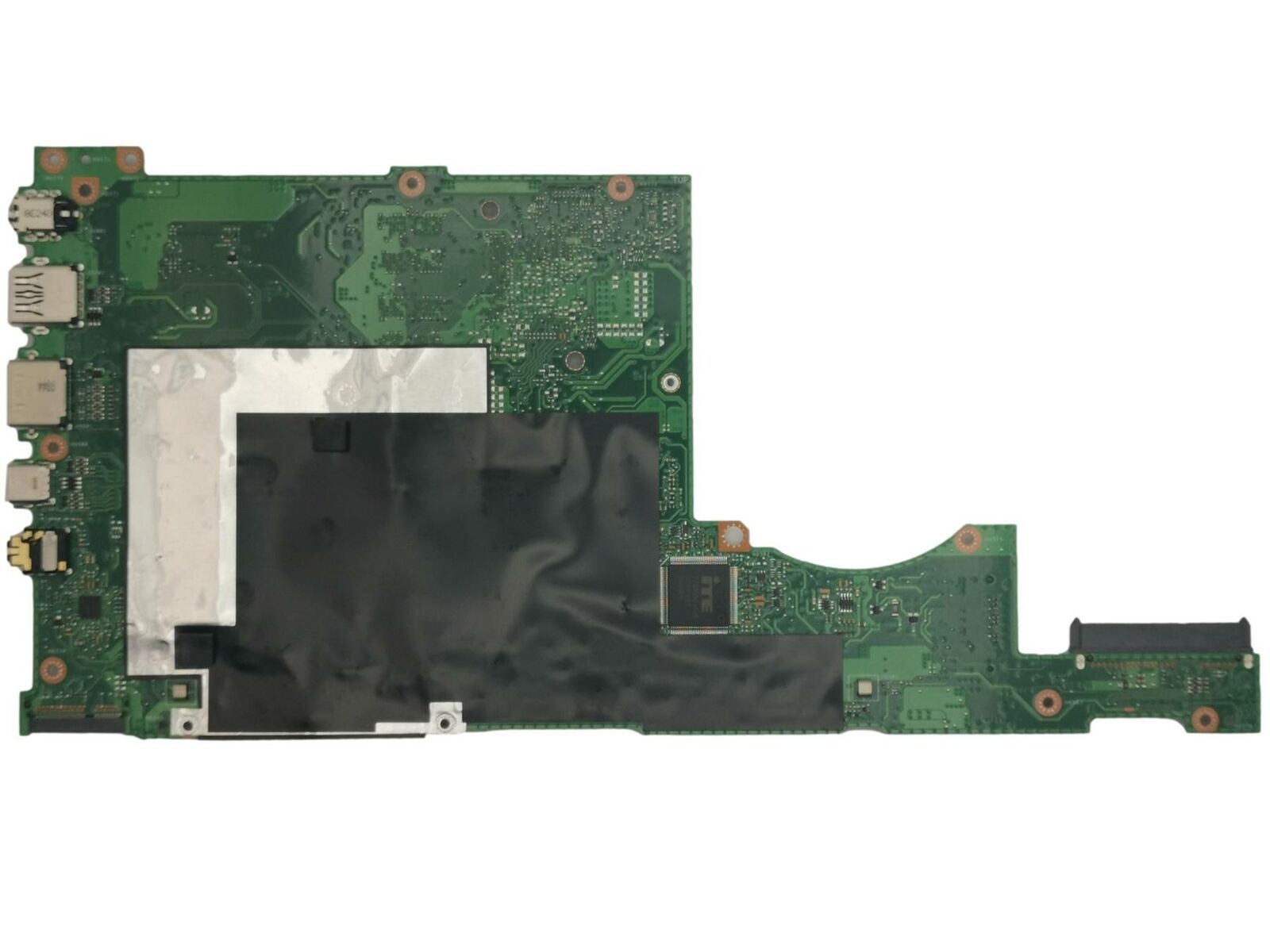

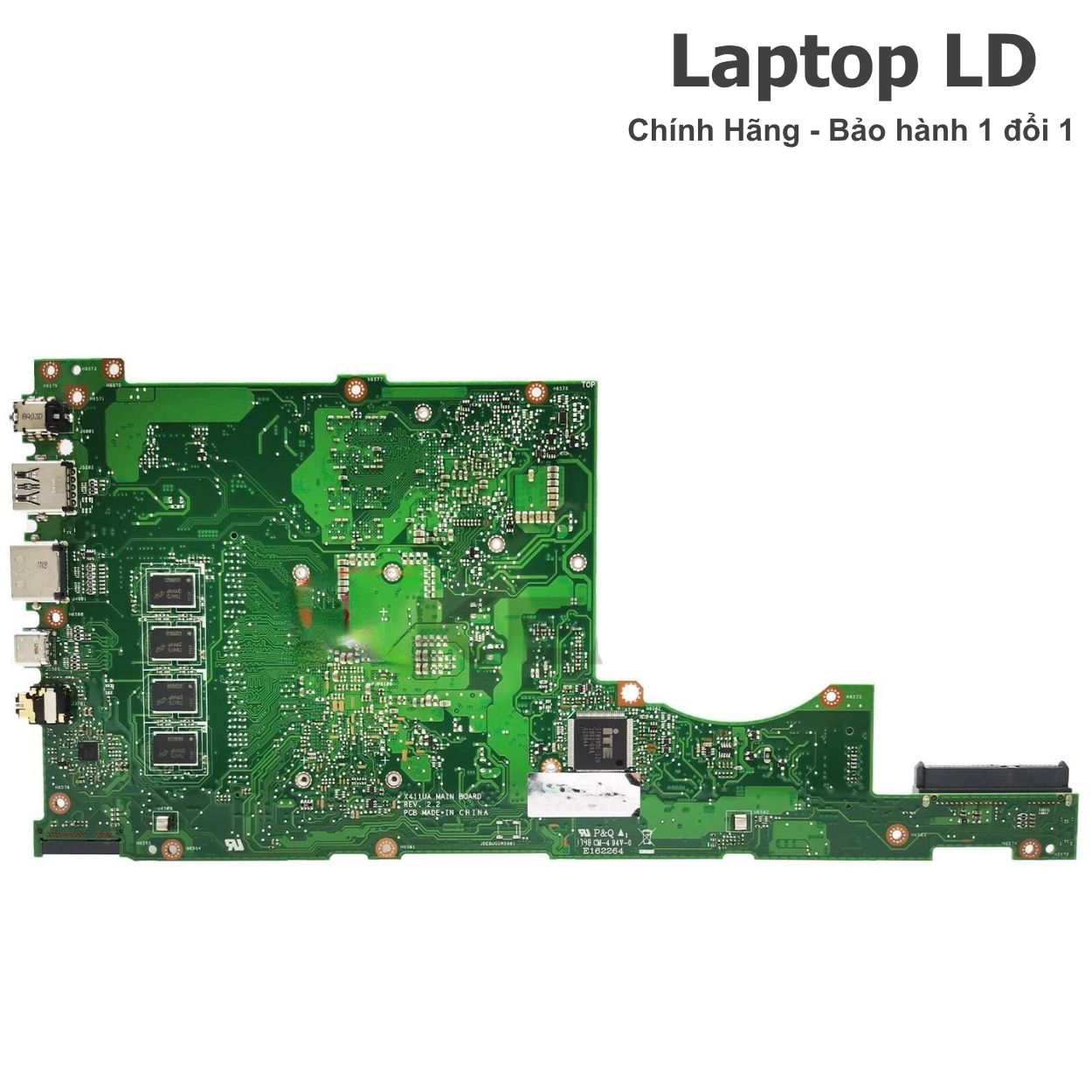

Ảnh 03 — Mặt sau main Đối chiếu PCB và tình trạng vật lý của bo.

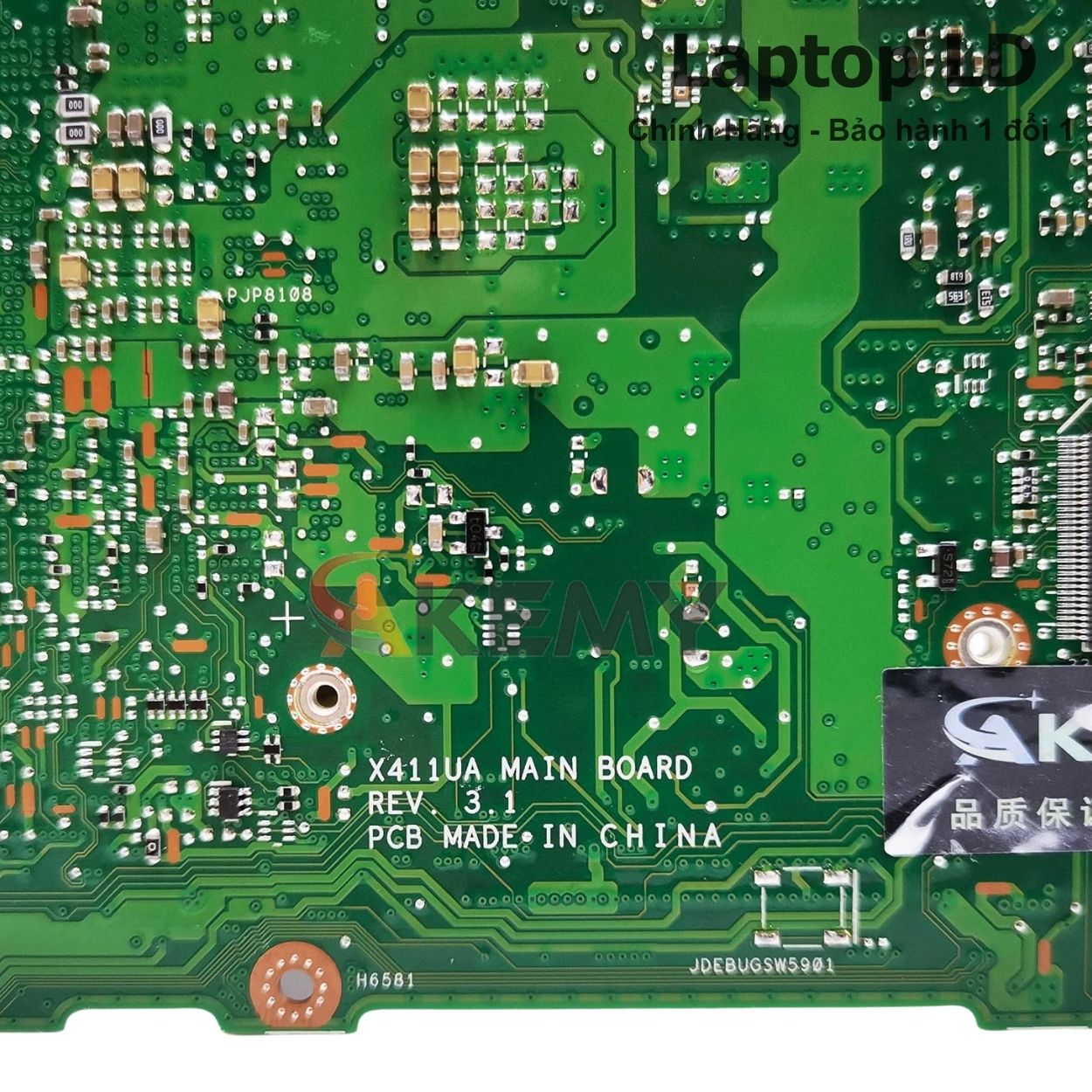

Ảnh 04 — PCB / tem / revision Vị trí mã PCB, tem part và revision trên bo.

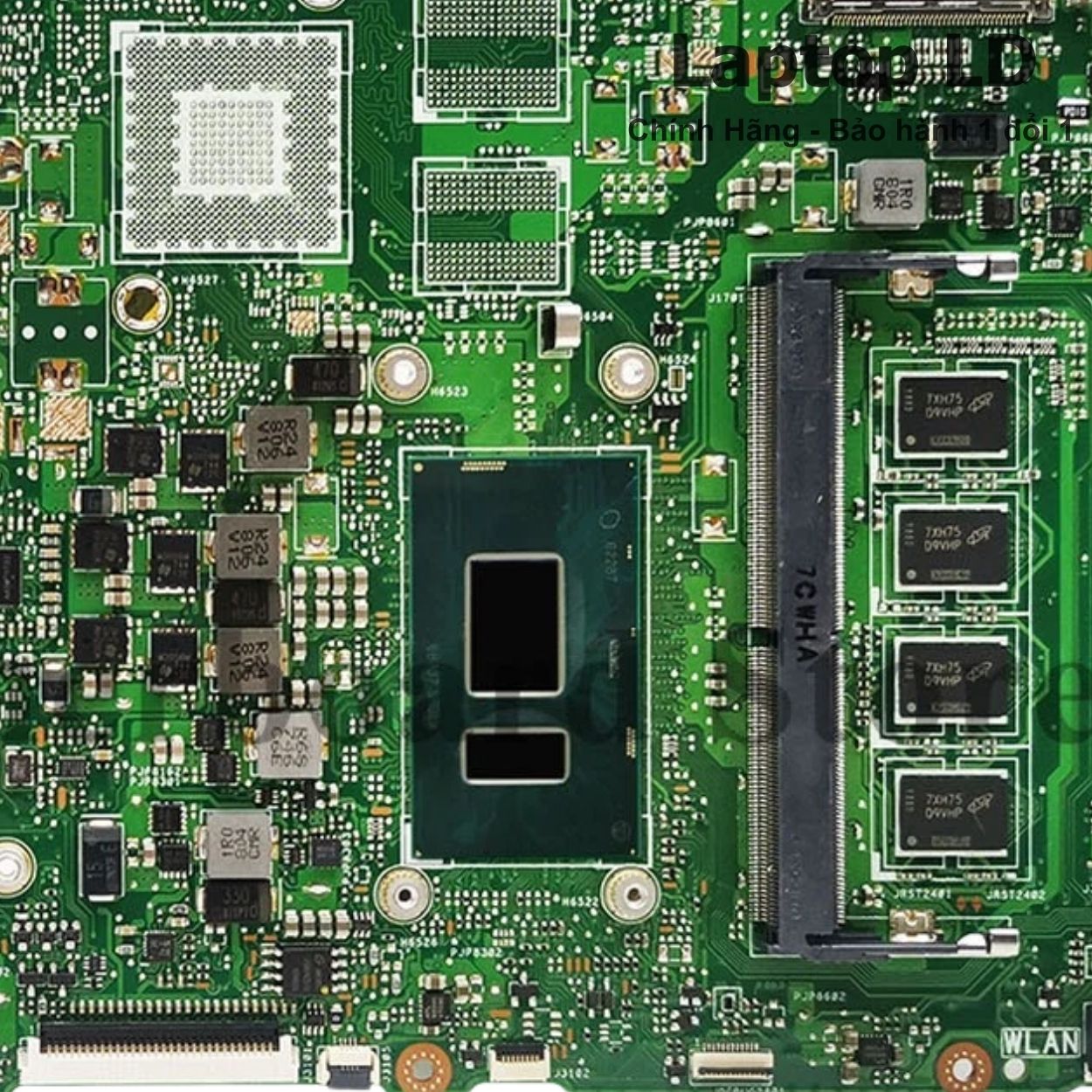

Ảnh 05 — CPU / GPU / RAM Khu vực CPU, GPU và bộ nhớ.

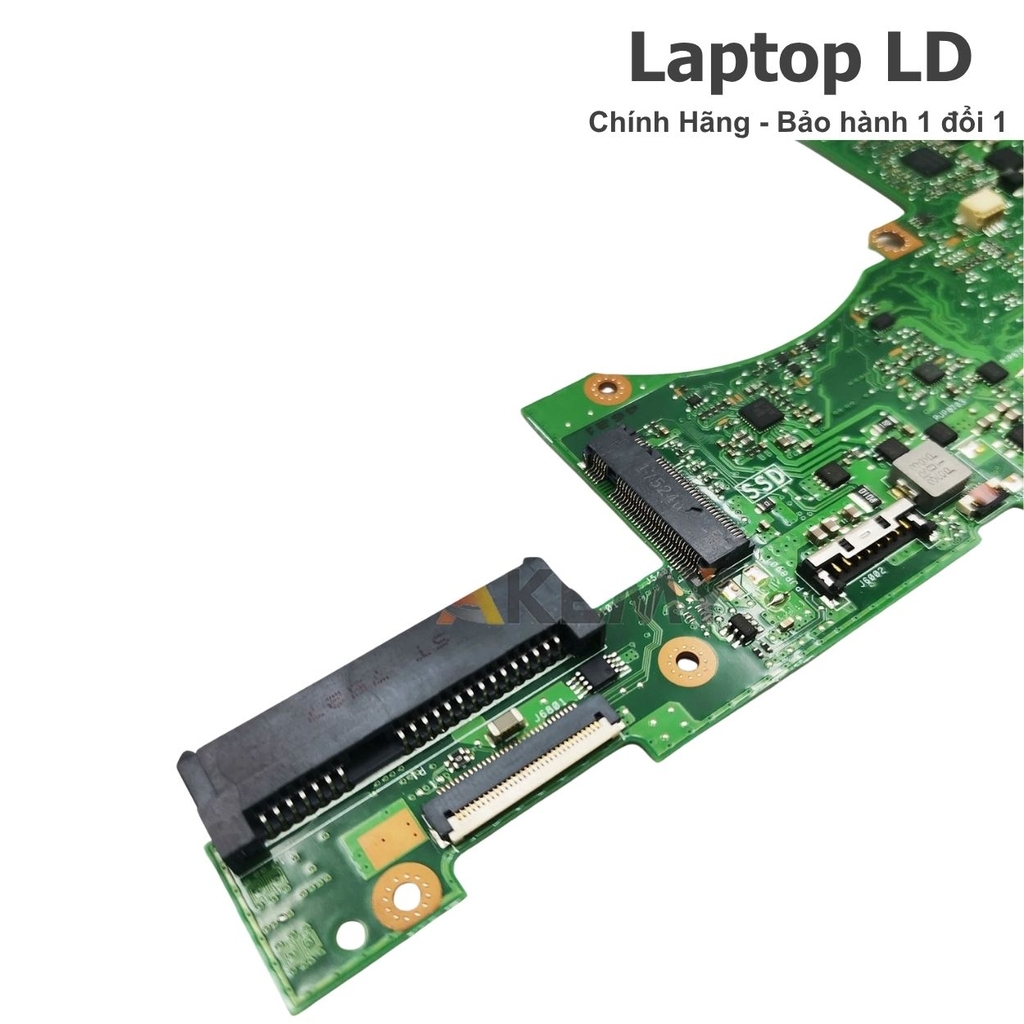

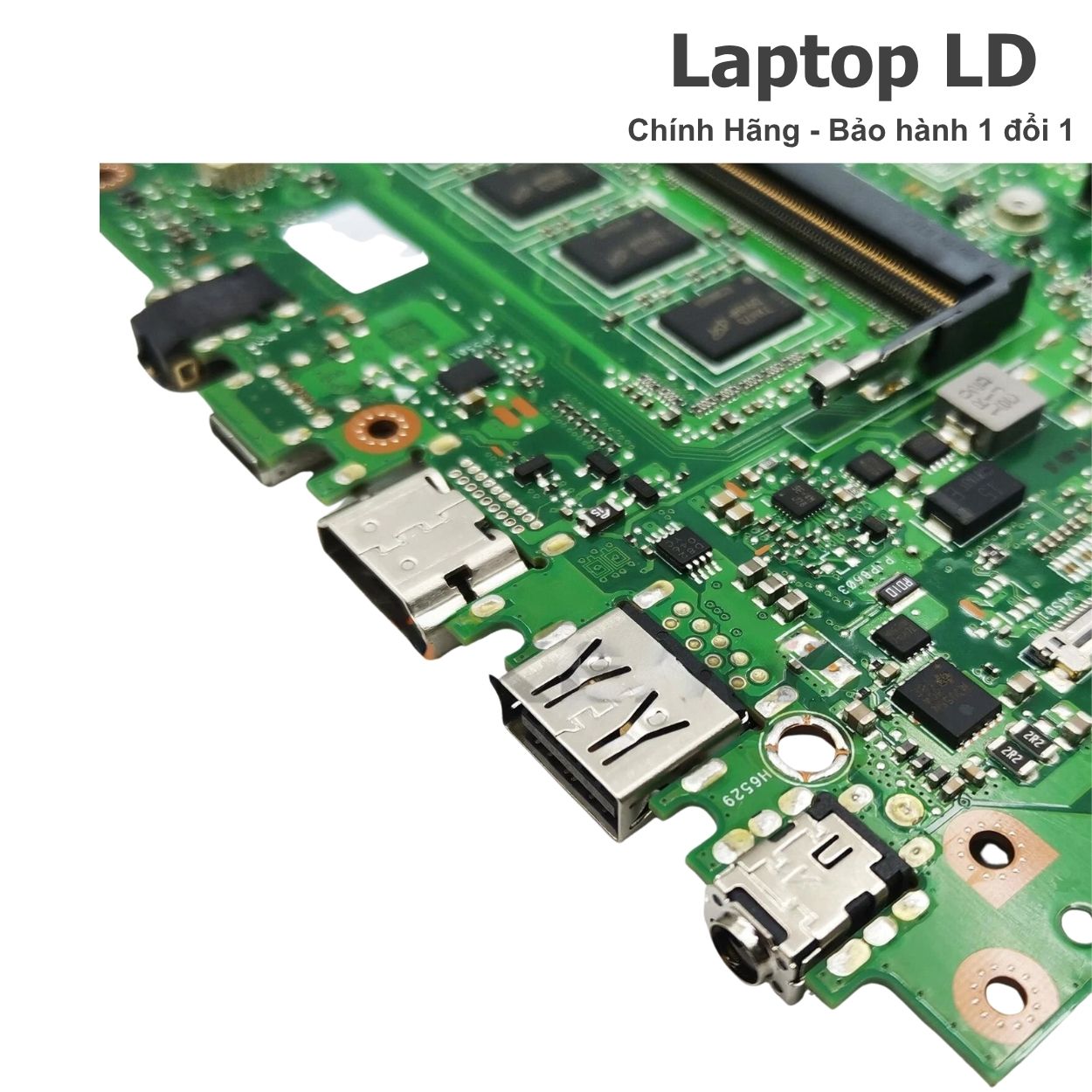

Ảnh 06 — Cổng / socket / đầu nối Vị trí cổng, socket và đầu nối chính.
Ảnh 07 — Kết quả kiểm tra Kiểm tra chức năng trước khi giao.
Ảnh 08 — Đóng gói Quy cách bảo vệ main trước khi vận chuyển.
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- ASUS VivoBook 14 S410U / S4100U / S4200U / X411U series
- Mã main / PCB
- X411UA MAIN BOARD · Rev 3.0
- CPU / SoC
- Intel Core i3-8130U · 2 nhân 4 luồng · 2.20GHz · Turbo tối đa 3.40GHz · 4MB Cache
- RAM / bộ nhớ
- DDR4 onboard 4GB/8GB tùy board + 1 khe SODIMM · hỗ trợ tổng dung lượng tới 16GB
- GPU / VGA
- Intel UHD Graphics 620 + NVIDIA GeForce 940MX 2GB GDDR5
- SSD / lưu trữ
- Ổ SATA 2.5 inch + M.2 2280 SATA SSD; X411UQ được ASUS công bố tùy chọn SSD M.2 SATA3 128GB / 256GB / 512GB
- Cổng ngoài
- 1× USB 3.x Type-A, 2× USB 2.0 Type-A, 1× USB 3.1 Gen 1 Type-C, HDMI, audio combo, đầu đọc thẻ SD/SDHC/SDXC và cổng nguồn; không có RJ-45 tích hợp
- Không dây
- Wi-Fi 802.11ac 2×2 hoặc 802.11b/g/n tùy module + Bluetooth 4.1
Thông số kỹ thuật bổ sung
| Board revision | X411UA MAIN BOARD Rev 3.0; boardview code 60NB0GF0-MB1330. Trong họ X411U còn có Rev 2.0, 2.2 và 3.1. |
|---|---|
| OEM part / ASUS P/N | Boardview/platform P/N 60NB0GF0-MB1330. Bản UMA i3-8130U 4GB đã ghi nhận ASUS service P/N 90NB0GF0-R000C2. |
| Kết nối / I/O đặc trưng | RAM onboard + 1 khe SODIMM DDR4; SATA 2.5 inch; M.2 2280 SATA SSD; USB 3.x Type-A; 2× USB 2.0; USB-C Gen 1; HDMI; card reader; audio combo; không có RJ-45 tích hợp. |
| BIOS / firmware | Dùng BIOS đúng ASUS VivoBook X411U/X411UA và đúng revision main. X411UA Rev 3.0 dùng BIOS/EC tương ứng nền 60NB0GF0-MB1330. |
| Tản nhiệt / adapter | ASUS liệt kê adapter DC 45W cho X411UA; adapter 65W 19V cũng được ghi nhận tương thích với X411UQ. Bản GPU rời cần dùng đúng heatsink/quạt theo cấu hình máy. |
| Ghi chú cấu hình | CPU i3-8130U, Intel UHD Graphics 620, GeForce 940MX, VRAM và RAM onboard thuộc mainboard. RAM SODIMM, HDD/SSD và module Wi-Fi/Bluetooth là linh kiện rời. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| i3-8130U + GeForce 940MX 2GB | Intel Core i3-8130U | 4GB/8GB DDR4 onboard + 1 khe SODIMM | X411UA Rev 3.0 · GPU N16S-GTR-S-A2 = GeForce 940MX |
| i3-8130U · UMA Intel UHD 620 | Intel Core i3-8130U | 4GB DDR4 onboard + 1 khe SODIMM | X411UA Rev 3.0 · ASUS P/N 90NB0GF0-R000C2 · không có GPU rời |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, Intel UHD Graphics 620, GeForce 940MX/VRAM và phần RAM onboard hàn trực tiếp trên bo. Khe SODIMM dùng RAM rời.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, Intel UHD Graphics 620, GeForce 940MX, VRAM và RAM onboard thuộc mainboard. RAM SODIMM, SSD/HDD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ chỉ đi kèm khi được ghi rõ trong đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Kiểm tra RAM, lưu trữ, BIOS và riêng GPU 940MX trước khi quyết định thay system board.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc | Adapter, jack DC-in, pin, MOSFET đầu vào, mạch sạc, nguồn chờ hoặc chạm chập trên main. | Thử adapter ASUS đúng công suất, cô lập pin khi cần và kiểm tra nguồn đầu vào cùng các rail nguồn chờ. |
| Có nguồn nhưng không POST hoặc không lên hình | RAM onboard/SODIMM, BIOS, CPU, nguồn CPU, màn/cáp màn hoặc system board. | Thử RAM SODIMM tốt, kiểm tra BIOS và xuất hình qua HDMI để phân biệt lỗi màn với lỗi main. |
| Sọc hình, treo hoặc lỗi khi chạy GeForce 940MX | GPU N16S-GTR-S-A2, VRAM GDDR5, nguồn GPU, driver hoặc tản nhiệt. | So sánh Intel UHD 620 với GeForce 940MX, cài driver phù hợp, theo dõi nhiệt độ và test GPU/VRAM dưới tải. |
| Không nhận đủ RAM hoặc báo lỗi bộ nhớ | RAM onboard, thanh SODIMM, khe RAM, nguồn RAM hoặc đường tín hiệu. | Kiểm tra BIOS nhận phần RAM onboard, thử SODIMM DDR4 tốt và chạy memory test. |
| Không nhận HDD/SSD hoặc lỗi boot | Ổ SATA 2.5 inch, SSD M.2 SATA, cáp/socket, nguồn lưu trữ hoặc thiết lập BIOS. | Thử ổ tốt, kiểm tra riêng SATA và M.2 trong BIOS và kiểm tra cáp/nguồn lưu trữ. |
| USB-C, USB-A hoặc HDMI hoạt động bất thường | Cáp/thiết bị ngoài, chân cổng, controller, nguồn cổng hoặc đường tín hiệu. | Dùng thiết bị/cáp tốt, kiểm tra từng cổng riêng và driver trước khi kết luận lỗi main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện trước khi thao tác. Xác nhận đúng X411UA MAIN BOARD Rev 3.0, Core i3-8130U, dung lượng RAM onboard và bản GeForce 940MX 2GB. Chuyển RAM SODIMM, HDD/SSD và WLAN sang main mới; dùng đúng heatsink của bản GPU rời. Sau lắp kiểm tra BIOS, RAM, lưu trữ, Intel UHD 620/GeForce 940MX, USB-C, HDMI, Wi-Fi/Bluetooth, sạc và nhiệt độ.
Không thay bản UMA và bản GeForce 940MX chỉ dựa vào hình dáng PCB; Laptop LD đối chiếu đúng revision, GPU và service P/N trước khi giao.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng Intel Core i3-8130U.
- RAM onboard và RAM SODIMM được nhận đúng dung lượng.
- HDD/SSD SATA và M.2 SSD được nhận ổn định.
- Intel UHD Graphics 620 và NVIDIA GeForce 940MX 2GB hoạt động đúng.
- USB-A, USB-C, HDMI, card reader, Wi-Fi/Bluetooth và audio hoạt động.
- Pin, sạc, quạt và nhiệt độ CPU/GPU ổn định.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main ASUS VivoBook 14 S4100U / X411UQ / S4200U i3-8130U X411UA
Main i3-8130U X411UA có bản GeForce 940MX không?
Có. Dữ liệu board-level ghi nhận X411UA Rev 3.0 với Intel Core i3-8130U và chip NVIDIA N16S-GTR-S-A2; mã chip này tương ứng GeForce 940MX. Bản GPU rời sử dụng 2GB GDDR5.
Vì sao tên X411UQ nhưng trên main lại in X411UA?
ASUS dùng các hậu tố X411UA, X411UQ và X411UN để phân biệt cấu hình thương mại, trong khi các system board cùng họ có thể dùng nền PCB X411UA. Khi thay main cần đối chiếu thêm revision, GPU và service P/N.
RAM của main này hàn hay tháo rời được?
Main X411UA có phần RAM DDR4 onboard 4GB hoặc 8GB tùy service part và thêm một khe SODIMM để mở rộng. Dòng X411 hỗ trợ tổng dung lượng RAM tới 16GB.
Main có kèm RAM rời, SSD và card Wi-Fi không?
CPU i3-8130U, RAM onboard, Intel UHD 620, GeForce 940MX và VRAM thuộc mainboard. RAM SODIMM, HDD/SSD và module Wi-Fi/Bluetooth là linh kiện rời, chỉ đi kèm khi đơn hàng ghi rõ.
