Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- ASUS Vivobook M1403QA / M1503QA / M1603QA / M1703QA
- Mã main
- M1403QA MAIN BOARD · 60NB0Y10-MB4000 · Rev 2.0
- CPU
- AMD Ryzen 5 5600H
- GPU / VGA
- AMD Radeon Graphics tích hợp
- RAM
- 8GB DDR4 onboard + 1 khe SO-DIMM
- Lưu trữ
- 1 khe M.2 2280 PCIe 3.0 NVMe
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

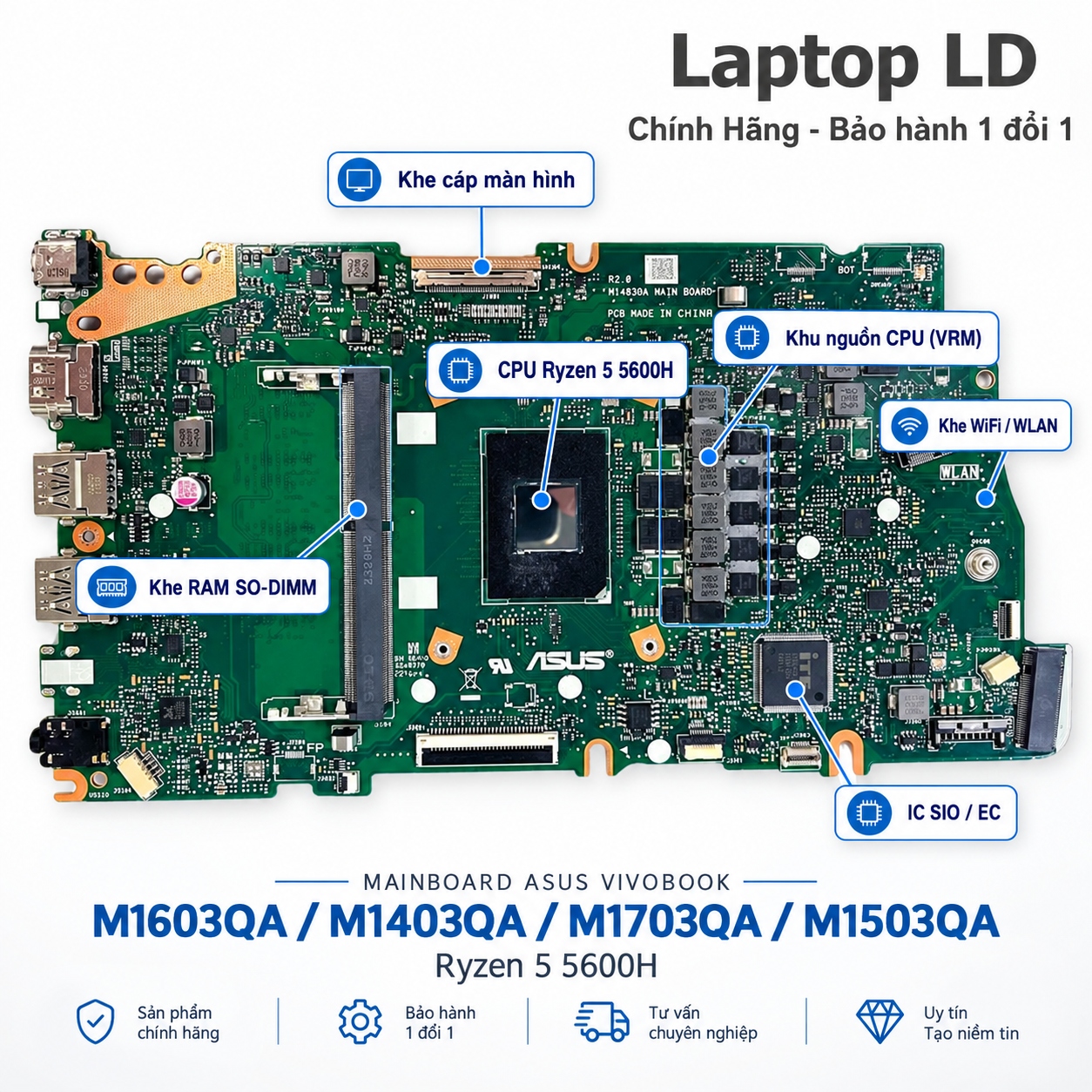

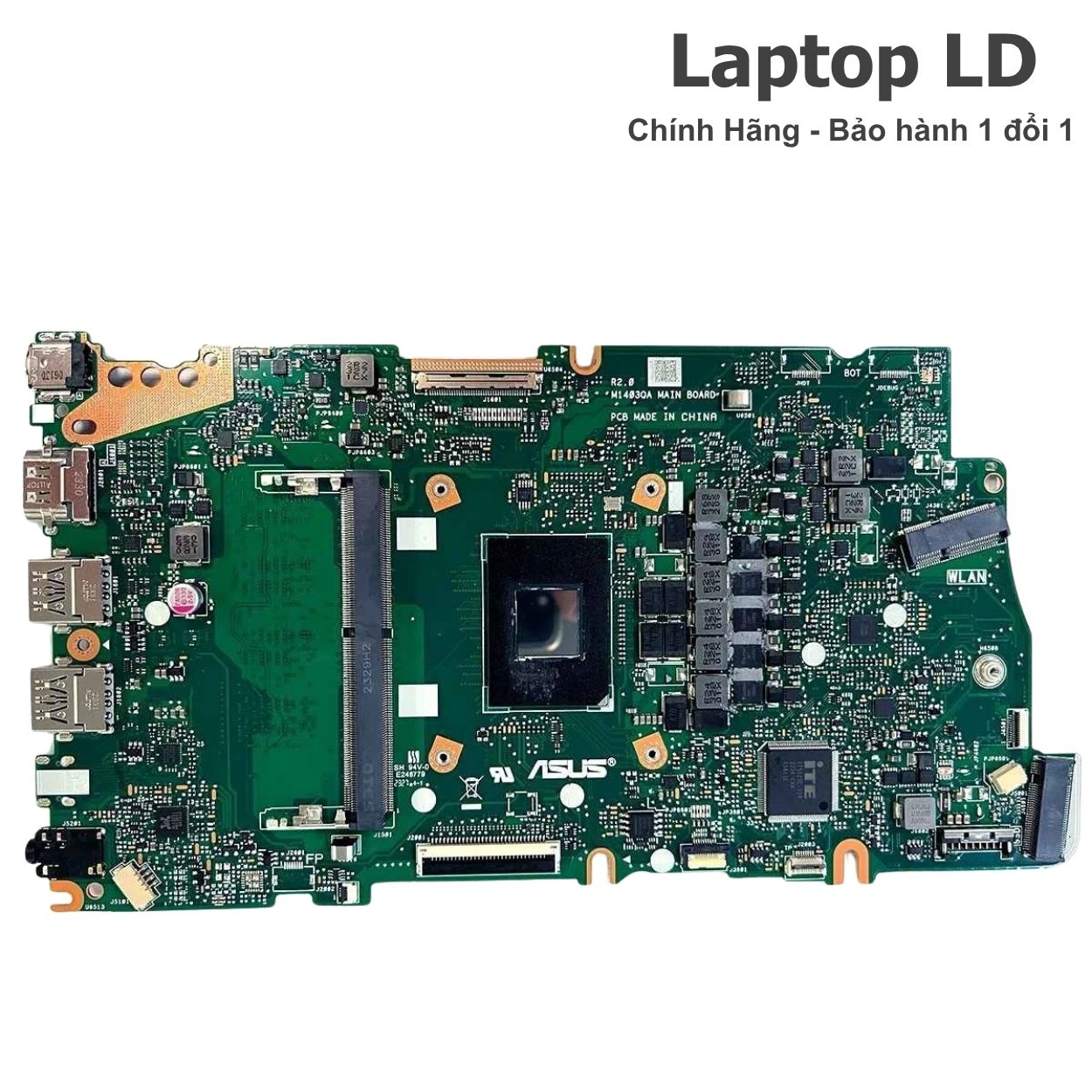

Main ASUS Vivobook M1403QA / M1503QA / M1603QA / M1703QA | Ryzen 5 5600H | 60NB0Y10-MB4000
Mainboard nền tảng M1403QA dùng chung cho nhóm ASUS Vivobook 14X/15X/16X/17X M1403QA, M1503QA, M1603QA và M1703QA, tích hợp AMD Ryzen 5 5600H cùng Radeon Graphics. BoardView xác nhận mã 60NB0Y10-MB4000 Rev 2.0; các main R5-5600H nguyên bản được ASUS cung cấp với 8GB DDR4 onboard và 1 khe SO-DIMM.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu ảnh main cũ, marking M1403QA MAIN BOARD, revision 2.0, mã ASUS 90NB theo đúng chassis và tùy chọn cảm biến vân tay trước khi gửi hàng.

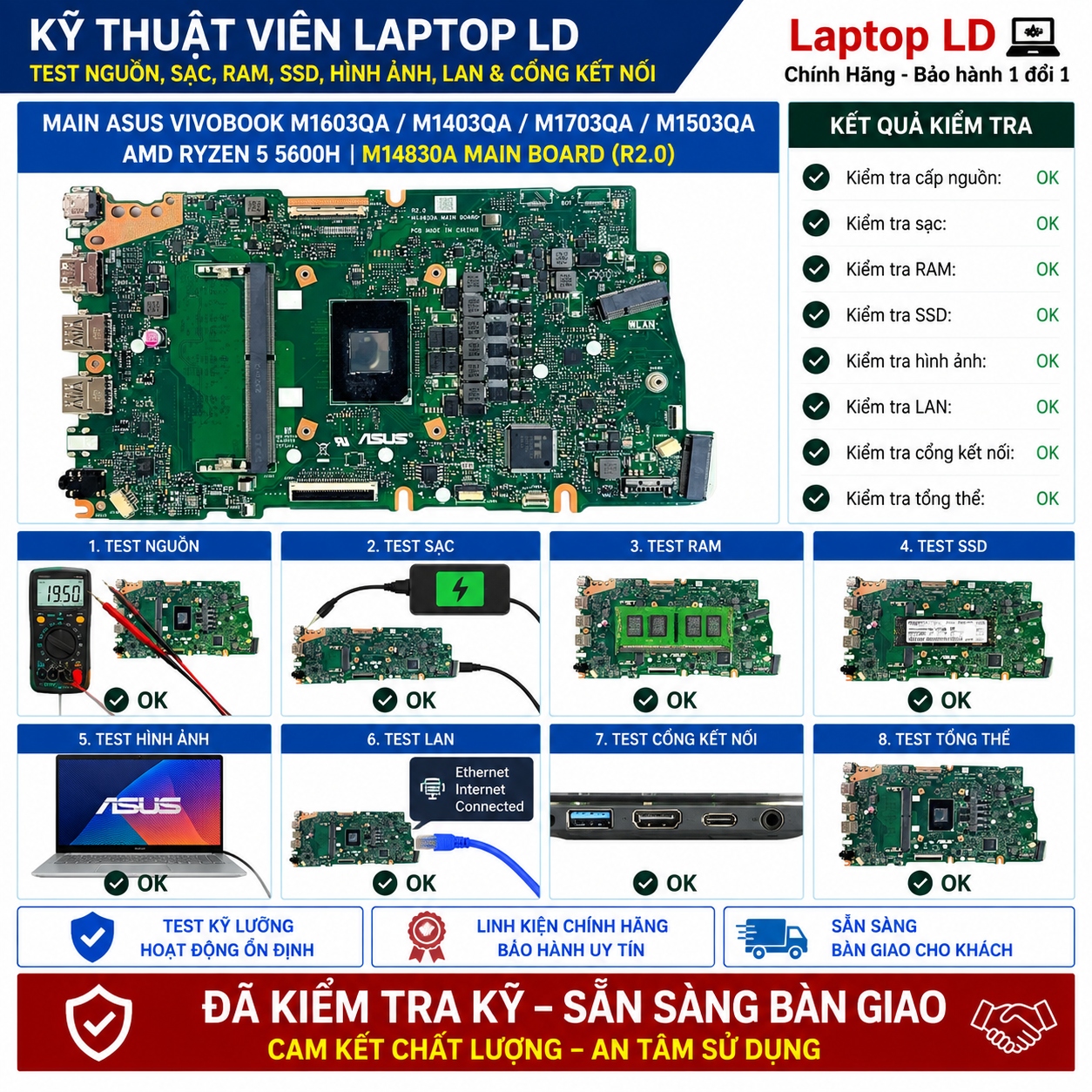

Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Bản trong bài dùng Ryzen 5 5600H, Radeon Graphics và 8GB RAM onboard; cùng nền tảng Rev 2.0 còn có bản Ryzen 7 5800H. Mã linh kiện ASUS thay đổi theo chassis M1403/M1503/M1603/M1703 và phiên bản có/không cảm biến vân tay.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- ASUS Vivobook M1403QA / M1503QA / M1603QA / M1703QA
- Mã main / PCB
- M1403QA MAIN BOARD · 60NB0Y10-MB4000
- CPU / SoC
- AMD Ryzen 5 5600H
- RAM / bộ nhớ
- 8GB DDR4 onboard + 1 khe SO-DIMM
- GPU / VGA
- AMD Radeon Graphics tích hợp
- SSD / lưu trữ
- 1 khe M.2 2280 PCIe 3.0 NVMe
- Cổng ngoài

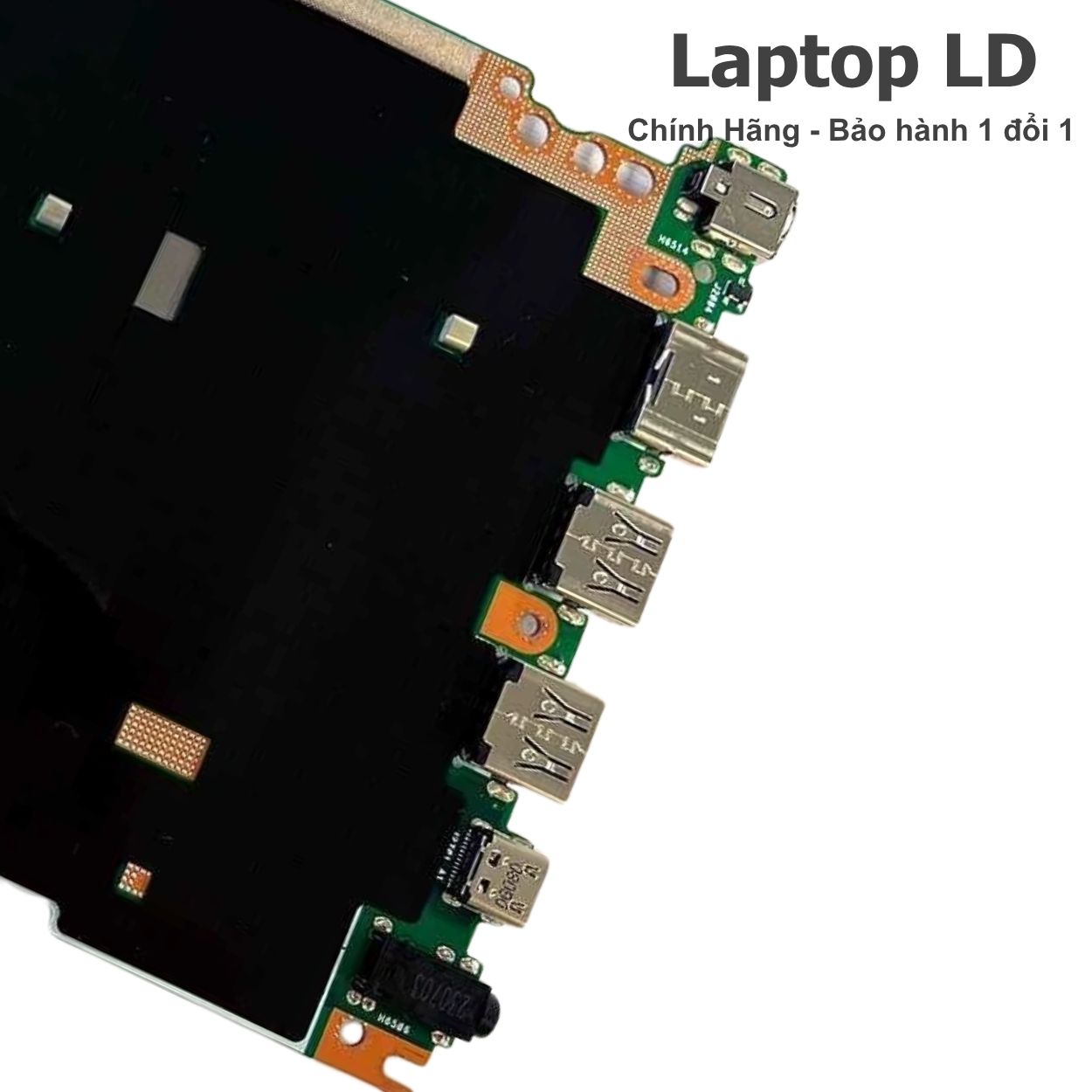

- 1× USB 3.2 Gen 1 Type-C; 2× USB 3.2 Gen 1 Type-A; 1× USB 2.0 Type-A; HDMI 1.4; jack audio combo 3.5mm; DC-in.
- Không dây
- Card WLAN rời; dòng QA hỗ trợ Wi-Fi 6 802.11ax 2×2 + Bluetooth 5.x theo module lắp trên máy.
Thông số kỹ thuật bổ sung
| Board revision | M1403QA MAIN BOARD Rev 2.0 · BoardView P/N 60NB0Y10-MB4000. |
|---|---|
| OEM part / FRU / SPS / DP/N | ASUS R5-5600H/8GB: M1403QA 90NB0Y10-R00010/R00020; M1503QA 90NB0Y90-R00020/R00040; M1603QA 90NB0Y80-R00100/R00110; M1703QA 90NB0YB0-R00030/R00040. |
| Kết nối / I/O đặc trưng | 8GB DDR4 onboard + 1 khe SO-DIMM; 1 khe M.2 2280 PCIe 3.0 NVMe; USB-C 5Gbps; 2 USB-A 5Gbps; 1 USB 2.0; HDMI 1.4; audio combo; DC-in. Board core dùng chung, các cáp/board phụ theo từng chassis. |
| BIOS / firmware | ASUS BIOS nhánh 312 đã được xác minh cho nền tảng QA; M1403QA công bố BIOS 312 ngày 01/03/2024, M1503QA công bố BIOS 312 ngày 24/06/2025. Khi nạp BIOS phải dùng đúng file theo model máy, không dùng chéo chỉ vì cùng PCB. |
| Tản nhiệt / adapter | Cấu hình Ryzen 5 5600H dùng adapter ASUS 90W, 19V/4.74A, đầu tròn 4.5mm trên dòng M1603QA và các cấu hình cùng nền tảng. Khi thay main phải giữ đúng cụm quạt/heatpipe theo kích thước chassis 14/15/16/17 inch. |
| Ghi chú cấu hình | Ryzen 5 5600H, Radeon Graphics và 8GB DDR4 onboard thuộc main. Máy còn 1 khe SO-DIMM để mở rộng RAM; SSD M.2 và card Wi-Fi/Bluetooth là linh kiện rời. Mã ASUS 90NB khác nhau theo chassis và tùy chọn fingerprint dù dùng chung nền tảng PCB. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Bản trong bài — Ryzen 5 5600H 8GB | AMD Ryzen 5 5600H | 8GB onboard + 1 khe DDR4 SO-DIMM | M1403QA MAIN BOARD Rev 2.0 · ASUS 90NB theo chassis |
| Biến thể cùng nền tảng — Ryzen 7 5800H | AMD Ryzen 7 5800H | 8GB onboard + 1 khe DDR4 SO-DIMM | M1403QA MAIN BOARD Rev 2.0 · CPU và mã 90NB khác bản R5 |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.

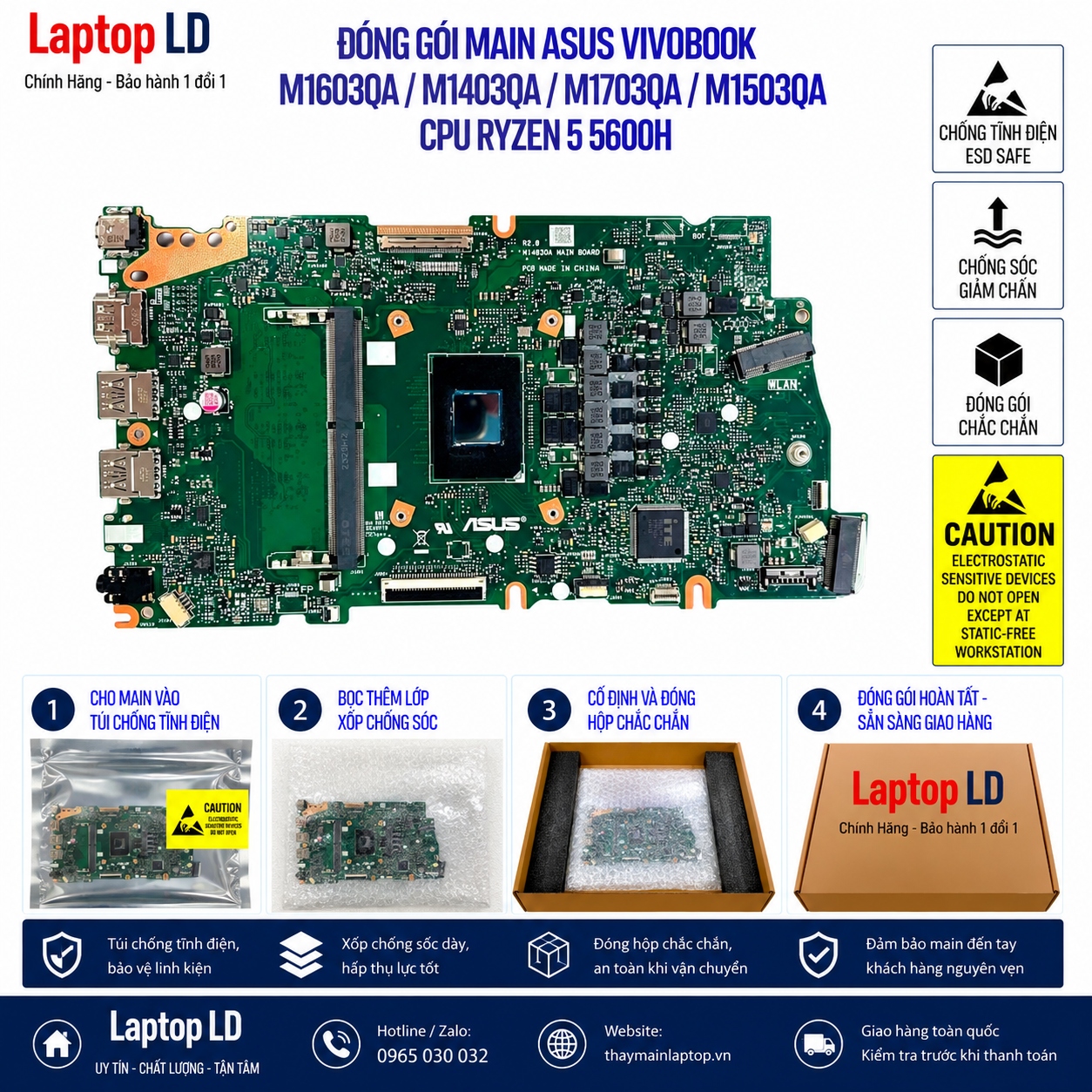

Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Mất nguồn, bấm nút nguồn không phản ứng | Adapter, jack DC, pin, nguồn chờ, mạch sạc hoặc chạm chập trên main. | Thử adapter ASUS phù hợp, cô lập pin và thiết bị rời; kiểm tra điện áp đầu vào, nguồn chờ và dòng tiêu thụ trước khi kết luận lỗi main. |
| Có nguồn nhưng không hình, không POST | SO-DIMM, RAM onboard, BIOS/EC, màn hình/cáp eDP, nguồn SoC hoặc lỗi phần cứng trên bo. | Thử RAM SO-DIMM đã biết tốt, kiểm tra màn ngoài và trạng thái POST; xác minh BIOS đúng model trước khi khoanh vùng RAM onboard, màn hình hoặc main. |
| Không nhận RAM hoặc báo sai dung lượng | RAM onboard, thanh SO-DIMM, khe RAM, nguồn bộ nhớ hoặc đường tín hiệu. | Kiểm tra dung lượng khi tháo SO-DIMM, sau đó thử module tốt trong khe; chạy memory test để tách lỗi RAM onboard, module và socket. |
| Không nhận SSD M.2 NVMe | SSD, socket M.2, nguồn cấp, đường PCIe hoặc BIOS. | Thử SSD NVMe PCIe 3.0 đã biết tốt, kiểm tra socket và BIOS trước khi xác định lỗi đường lưu trữ trên main. |
| Không sạc pin hoặc nhận adapter không ổn định | Adapter, jack DC, pin, mạch sạc hoặc đường nhận diện nguồn. | Đối chiếu adapter ASUS đúng chuẩn, kiểm tra jack nguồn và pin; theo dõi trạng thái sạc trước khi khoanh vùng mạch nguồn trên main. |
| Treo, reset hoặc mất cổng/chức năng | Nhiệt độ, RAM/SSD, BIOS/driver, cáp/board phụ hoặc mạch I/O trên main. | Theo dõi nhiệt, thử RAM/SSD tốt, kiểm tra riêng từng cổng và board phụ theo chassis để phân biệt lỗi linh kiện rời với lỗi main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt sạc, cô lập pin và chống tĩnh điện trước khi thao tác. Do cùng nền tảng bo được dùng trên nhiều chassis 14/15/16/17 inch, cần chuyển đúng cụm tản nhiệt, cáp màn hình, bàn phím/touchpad, board I/O và dây fingerprint theo model máy. Sau lắp vào BIOS xác nhận CPU, RAM 8GB onboard, SO-DIMM và SSD rồi kiểm tra USB, HDMI, Wi-Fi/Bluetooth và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main ASUS Vivobook M1403QA M1503QA M1603QA M1703QA Ryzen 5 5600H
Main này dùng được cho những model ASUS Vivobook nào?
BoardView xác nhận nền tảng M1403QA MAIN BOARD Rev 2.0 dùng cho M1403QA, M1503QA, M1603QA và M1703QA. Tuy nhiên mã 90NB và cáp/board phụ thay đổi theo chassis, nên Laptop LD đối chiếu main cũ trước khi giao.
Main có đúng Ryzen 5 5600H, Radeon Graphics và RAM 8GB onboard không?
Đúng với phiên bản trong bài. ASUS cung cấp main R5-5600H với 8GB DDR4 onboard; GPU là AMD Radeon Graphics tích hợp và máy còn 1 khe SO-DIMM để mở rộng RAM.
Mã main và mã ASUS cần kiểm tra thế nào trước khi đặt?
Trên PCB cần đối chiếu M1403QA MAIN BOARD Rev 2.0/60NB0Y10-MB4000. Ngoài ra kiểm tra mã linh kiện 90NB theo đúng M1403QA, M1503QA, M1603QA hoặc M1703QA và tùy chọn có/không fingerprint; kỹ thuật Laptop LD sẽ hỗ trợ đối chiếu từ ảnh main cũ.
Main được kiểm tra và bảo hành như thế nào?
Main được kiểm tra nguồn, POST/BIOS, RAM onboard/SO-DIMM, SSD, sạc, hình ảnh, cổng và nhiệt độ trước khi giao. Laptop LD áp dụng 1 đổi 1 trong 30 ngày theo chính sách công khai và hỗ trợ kiểm tra sau khi lắp.
