Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- ASUS Vivobook F1704VAP / X1605VAP / X1504VAP
- Mã main
- X1504VAP / X1605VAP / X1704VAP service family · Core 5 120U · 8GB onboard
- CPU
- Intel Core 5 120U · 10 nhân / 12 luồng · tối đa 5.0 GHz · 12 MB cache
- GPU / VGA
- Intel Graphics tích hợp
- RAM
- 8GB RAM onboard theo service main Core 5 120U + 1 khe SO-DIMM; chuẩn DDR4/DDR5 tùy chassis/biến thể
- Lưu trữ
- 1 khe M.2 2280 NVMe PCIe 4.0 x4
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

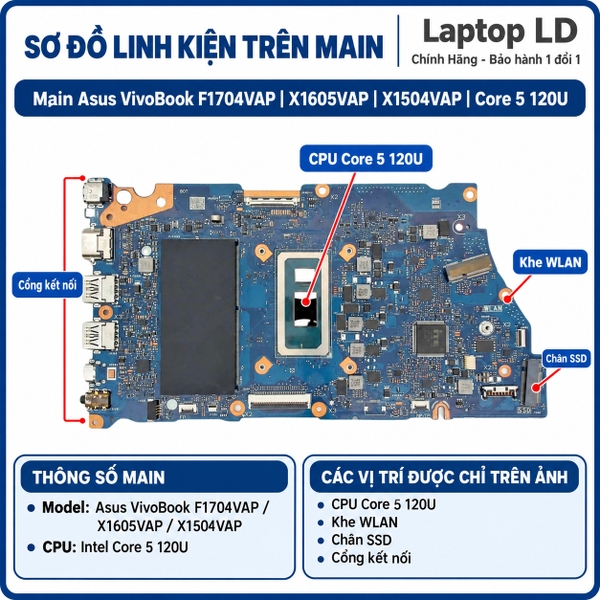

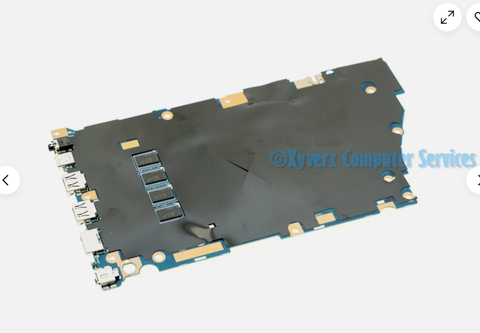

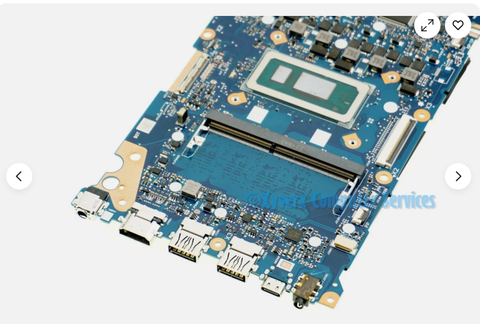

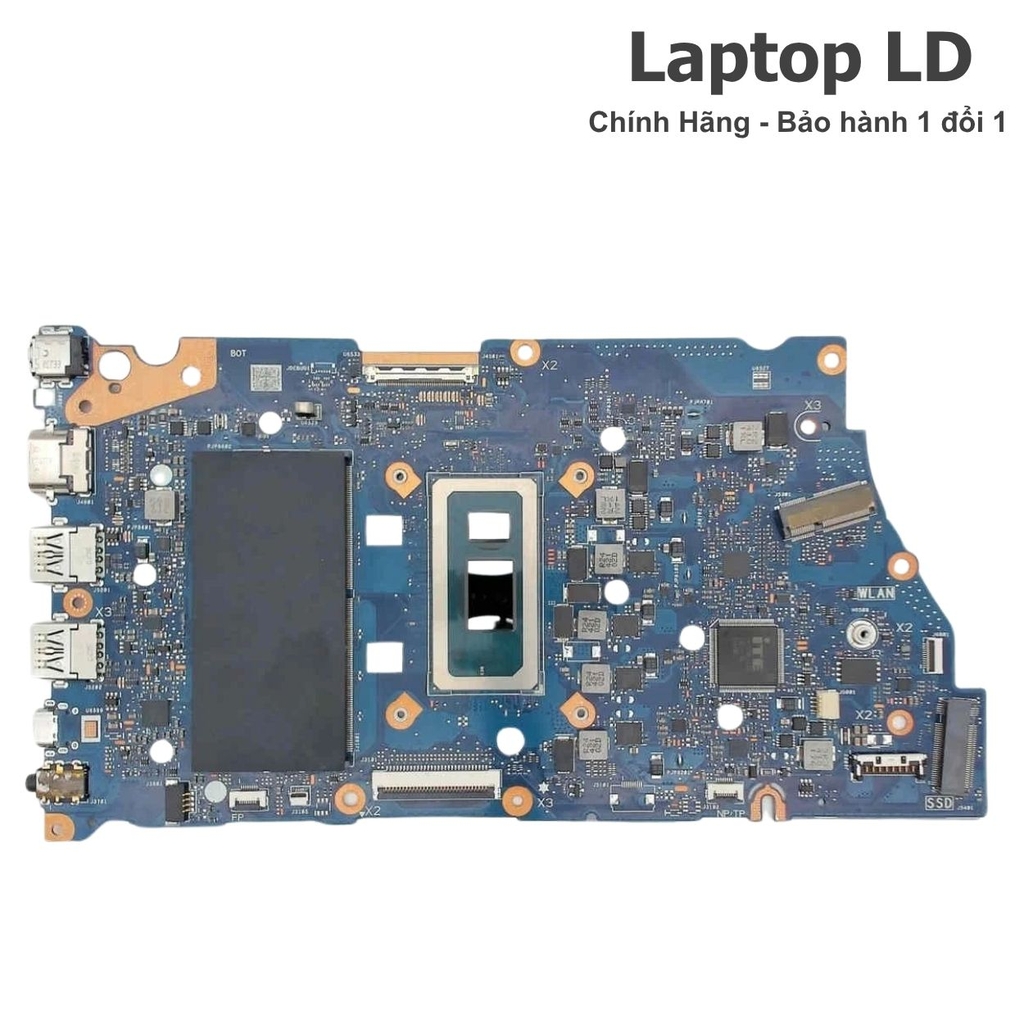

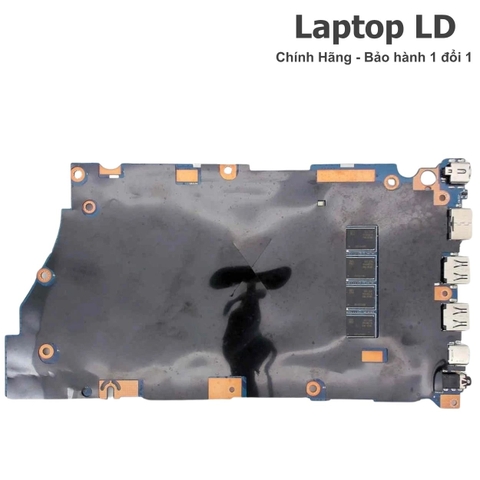

Main ASUS Vivobook F1704VAP / X1605VAP / X1504VAP Core 5 120U
Mainboard dành cho ASUS Vivobook 17 F1704VAP, Vivobook 16 X1605VAP và Vivobook 15 X1504VAP dùng Intel Core 5 120U. Các service board được xác minh đều là bản 8GB RAM onboard, nhưng mỗi chassis có ASUS P/N riêng; vì vậy cần đối chiếu đúng model và tem part trước khi thay.
Hỗ trợ trước khi mua: Ba model trong bài không nên được coi là một service part duy nhất. X1504VAP dùng 90NB13Y0-R00022, X1605VAP dùng 90NB13W0-R00010, còn F1704VAP dùng nền X1704VAP với 90NB13X0-R00020 cho bản Core 5 120U 8GB. Laptop LD hỗ trợ đối chiếu tem main cũ và bố trí cổng trước khi giao.

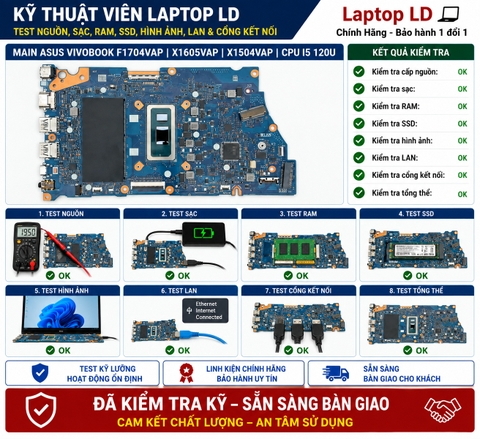

Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.

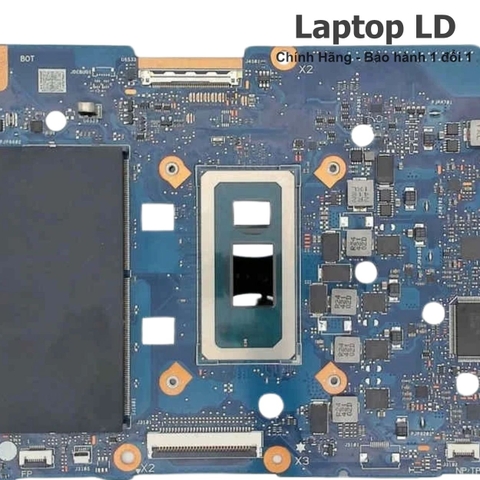

Điểm riêng của đúng phiên bản này: Core 5 120U có 10 nhân / 12 luồng và Intel Graphics tích hợp. Cả ba service board được xác minh đều ghi 8GB onboard, nhưng chuẩn RAM mở rộng và tính năng USB-C có thể khác theo chassis: X1504VAP/X1605VAP/F1704VAP cần đối chiếu đúng model trước khi lắp.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- ASUS Vivobook F1704VAP / X1605VAP / X1504VAP
- Mã main / PCB
- X1504VAP / X1605VAP / X1704VAP service family
- CPU / SoC
- Intel Core 5 120U · 10 nhân / 12 luồng · tối đa 5.0 GHz · 12 MB cache
- RAM / bộ nhớ
- 8GB RAM onboard theo service main Core 5 120U + 1 khe SO-DIMM; chuẩn DDR4/DDR5 tùy chassis/biến thể
- GPU / VGA
- Intel Graphics tích hợp
- SSD / lưu trữ
- 1 khe M.2 2280 NVMe PCIe 4.0 x4
- Cổng ngoài
- 2× USB-A 3.2 Gen 1 5Gbps, 1× USB-C 3.2 Gen 1 5Gbps, 1× USB-A 2.0, HDMI 1.4, jack 3.5mm, DC-in; hỗ trợ USB-C Power Delivery tùy model/biến thể
- Không dây
- Wi-Fi 6 / Wi-Fi 6E + Bluetooth tùy cấu hình máy và card WLAN
Thông số kỹ thuật bổ sung
| Board revision | ASUS service families: 90NB13Y0 (X1504VAP) · 90NB13W0 (X1605VAP) · 90NB13X0 (X1704VAP/F1704VAP) |
|---|---|
| OEM part / FRU / SPS / DP/N | X1504VAP: 90NB13Y0-R00022 · X1605VAP: 90NB13W0-R00010 · F1704VAP/X1704VAP: 90NB13X0-R00020 · đều là service board 8GB/Core 5 120U đã xác minh |
| Kết nối / I/O đặc trưng | Cả ba dòng có USB-C 5Gbps, USB-A, HDMI 1.4, jack 3.5mm và DC-in. X1605VAP được ASUS công bố có USB-C hỗ trợ Power Delivery; X1504VAP và F1704VAP có thể khác theo biến thể thị trường nên cần đối chiếu model cụ thể trước khi tư vấn sạc qua USB-C. |
| BIOS / firmware | Dùng BIOS/UEFI đúng model X1504VAP, X1605VAP hoặc X1704VAP/F1704VAP và đúng service family. Không nạp chéo firmware chỉ vì cùng CPU Core 5 120U. |
| Tản nhiệt / adapter | Adapter phổ biến của X1504VAP là 45W đầu tròn 4.5mm. X1605VAP và F1704VAP có biến thể 45W đầu tròn hoặc USB-C công suất khác theo thị trường; khi thay main nên dùng đúng adapter theo model/tem máy. |
| Ghi chú cấu hình | Bản service main được xác minh cho cả ba model đều ghi 8GB onboard + Core 5 120U. Tuy nhiên chuẩn RAM mở rộng có thể là DDR4 hoặc DDR5 tùy chassis/biến thể; không nên suy từ CPU sang chuẩn RAM. Cần đối chiếu tem service P/N và khe RAM thực tế trước khi lắp. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| X1504VAP · Core 5 120U · 8GB onboard | ASUS P/N 90NB13Y0-R00022 | Vivobook 15 X1504VAP; main service 8GB/5-120U | Không dùng P/N của X1605VAP/X1704VAP thay như cùng một mã; cần đối chiếu chassis và cổng. |
| X1605VAP / F1704VAP(X1704VAP) · Core 5 120U · 8GB onboard | X1605VAP 90NB13W0-R00010 · X1704VAP 90NB13X0-R00020 | Vivobook 16 X1605VAP hoặc Vivobook 17 F1704VAP/X1704VAP theo đúng service P/N | Hai chassis 16 inch và 17 inch có service family riêng; không kết luận thay chéo chỉ dựa vào CPU/RAM. |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc | Adapter, jack DC-in/USB-C, pin, mạch nguồn đầu vào hoặc linh kiện nguồn trên main có thể gây lỗi. | Thử adapter đúng công suất và loại đầu theo model, cô lập pin, kiểm tra DC-in/USB-C rồi đo các đường nguồn trước khi kết luận lỗi main. |
| Có nguồn nhưng không POST hoặc không lên hình | BIOS, RAM onboard/SO-DIMM, màn hình/cáp màn hình hoặc CPU/đồ họa tích hợp có thể gây lỗi. | Tháo SO-DIMM để kiểm tra với RAM onboard, thử màn hình ngoài qua HDMI, kiểm tra cáp màn hình và POST/BIOS trước khi khoanh vùng main. |
| Treo, khởi động lại hoặc lỗi bộ nhớ | SO-DIMM, RAM onboard, nhiệt độ, SSD hoặc nguồn VRM có thể làm hệ thống mất ổn định. | Kiểm tra riêng RAM onboard và SO-DIMM, chạy memory test/SSD test, theo dõi nhiệt độ rồi đánh giá nguồn trên bo nếu lỗi còn lặp lại. |
| USB-C không truyền dữ liệu hoặc không sạc ở model hỗ trợ PD | Cáp/adapter, cổng USB-C, mạch Power Delivery hoặc đường USB trên main có thể là nguyên nhân. | Đổi cáp và thiết bị đã biết tốt; xác nhận model có hỗ trợ PD trước khi kết luận lỗi sạc USB-C, sau đó kiểm tra cổng và mạch liên quan. |
| BIOS không nhận SSD NVMe hoặc ổ mất kết nối | SSD, socket M.2, nguồn cấp SSD hoặc đường PCIe trên main có thể gây lỗi. | Thử SSD NVMe tốt, vệ sinh/kiểm tra socket M.2, xác nhận BIOS nhận ổ rồi kiểm tra nguồn và đường PCIe nếu lỗi vẫn còn. |
| Mất Wi-Fi/Bluetooth hoặc kết nối chập chờn | Card WLAN, anten, driver/BIOS, socket hoặc đường giao tiếp trên main có thể gây lỗi. | Kiểm tra driver/BIOS, tháo lắp card WLAN và anten, thử card tốt trước khi kết luận lỗi socket hoặc đường main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter và cô lập pin trước khi thao tác. Vì X1504VAP, X1605VAP và F1704VAP/X1704VAP có service family riêng, phải đối chiếu đúng tem P/N, vị trí cổng, chuẩn RAM SO-DIMM và cáp màn hình trước khi chuyển main.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main ASUS Vivobook F1704VAP / X1605VAP / X1504VAP Core 5 120U
Main Core 5 120U này có dùng chung cho F1704VAP, X1605VAP và X1504VAP không?
Ba dòng có cùng CPU Core 5 120U và đều có service board 8GB onboard, nhưng ASUS cấp service P/N riêng cho từng chassis. Vì vậy không nên coi chúng là một mã main thay chéo 100%; cần đối chiếu đúng P/N, hình dạng bo và vị trí cổng trước khi lắp.
Main Core 5 120U này có sẵn bao nhiêu RAM?
Các service board đã xác minh đều ghi 8GB RAM onboard. Máy còn khe SO-DIMM, nhưng chuẩn DDR4 hoặc DDR5 phụ thuộc model/biến thể; cần kiểm tra đúng chassis và tem main trước khi chọn RAM rời.
Mã service main đúng của từng model là gì?
X1504VAP dùng 90NB13Y0-R00022; X1605VAP dùng 90NB13W0-R00010; F1704VAP sử dụng nền/service main X1704VAP với 90NB13X0-R00020 cho bản Core 5 120U 8GB đã xác minh.
Khi mua main có kèm SSD, RAM SO-DIMM, Wi-Fi, tản nhiệt và adapter không?
Mainboard gồm CPU Core 5 120U, Intel Graphics, RAM onboard và các linh kiện hàn trực tiếp trên bo. SSD, RAM SO-DIMM, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter và cáp rời chỉ đi kèm khi được ghi rõ trong mô tả hoặc đơn hàng.
