Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- ASUS VivoBook Flip 14 TP412FA
- Mã main
- TP412FA · Rev 2.1
- CPU
- Intel Core i5-8265U
- GPU / VGA
- Intel UHD Graphics 620 tích hợp
- RAM
- DDR4 onboard 4GB hoặc 8GB
- Lưu trữ
- M.2 PCIe/NVMe SSD
Main zin nguyên bản Đã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua
Main Asus VivoBook Flip 14 TP412FA | CPU i5-8265U | Intel UHD Graphics 620 | Rev 2.1
Mainboard dành cho ASUS VivoBook Flip 14 TP412FA, nền bo TP412FA Rev 2.1, sử dụng Intel Core i5-8265U thế hệ 8 với 4 nhân 8 luồng, xung cơ bản 1.60GHz và Turbo tối đa 3.90GHz. Đồ họa sử dụng Intel UHD Graphics 620 tích hợp; dòng main i5-8265U có các phiên bản RAM onboard 4GB hoặc 8GB tùy ASUS P/N.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu ảnh main cũ, dòng chữ TP412FA Rev 2.1, dung lượng RAM onboard, ASUS P/N và bố trí cổng/socket trước khi gửi hàng để tránh nhầm với TP412FAC Rev 2.0 hoặc các phiên bản CPU khác.

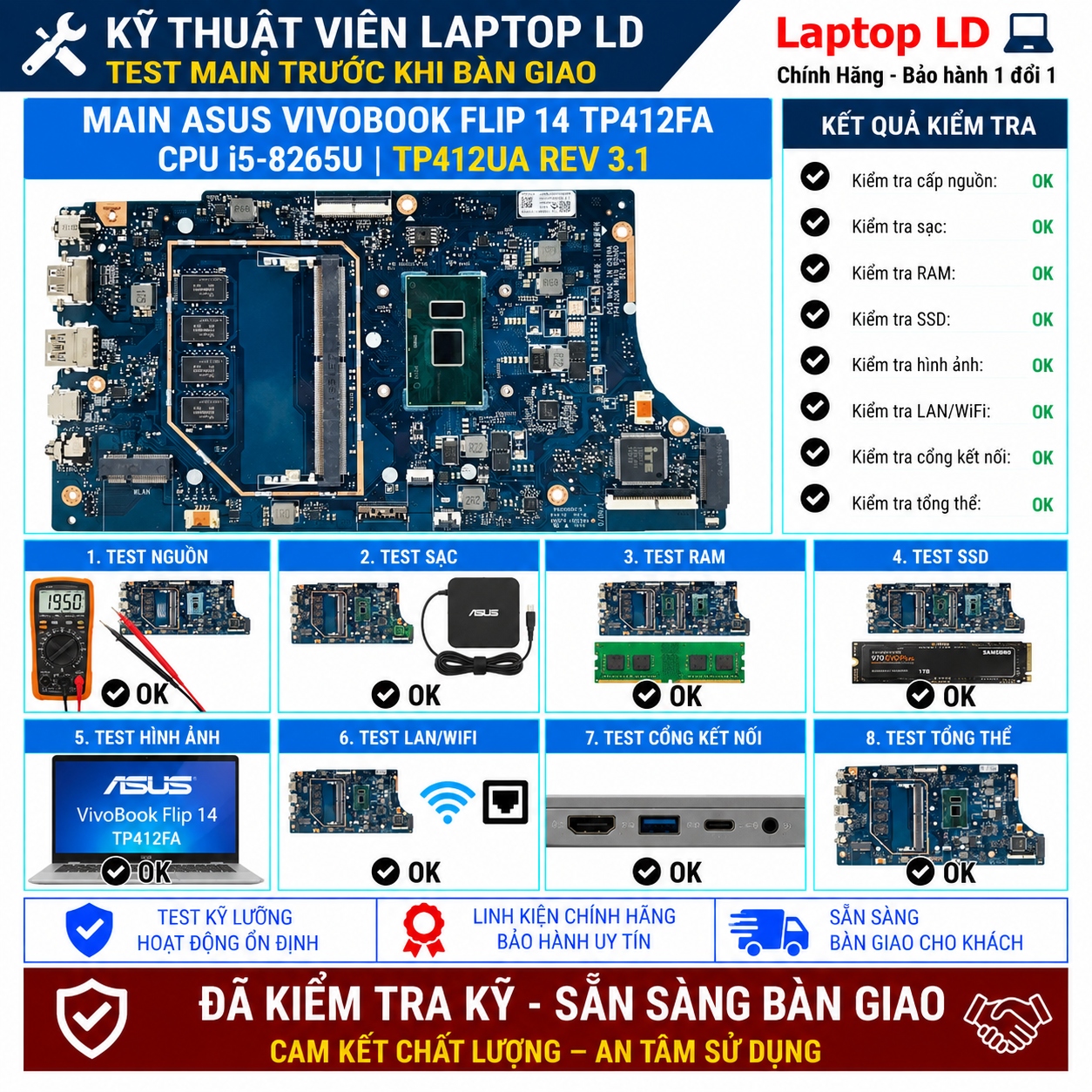

Hạng mục kiểm tra Nguồn, POST/BIOS, RAM, SSD, sạc, hình ảnh, cổng kết nối, Wi-Fi và nhiệt độ được kiểm tra trước khi giao.
Bảo hành / đổi trả 1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bán Tư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: TP412FA Rev 2.1 là nền bo của nhánh Intel thế hệ 8; Core i5-8265U đi cùng Intel UHD Graphics 620. ASUS có ít nhất hai P/N main i5-8265U: bản 4GB onboard 90NB0N30-R00020 và bản 8GB onboard 90NB0N30-R00040.

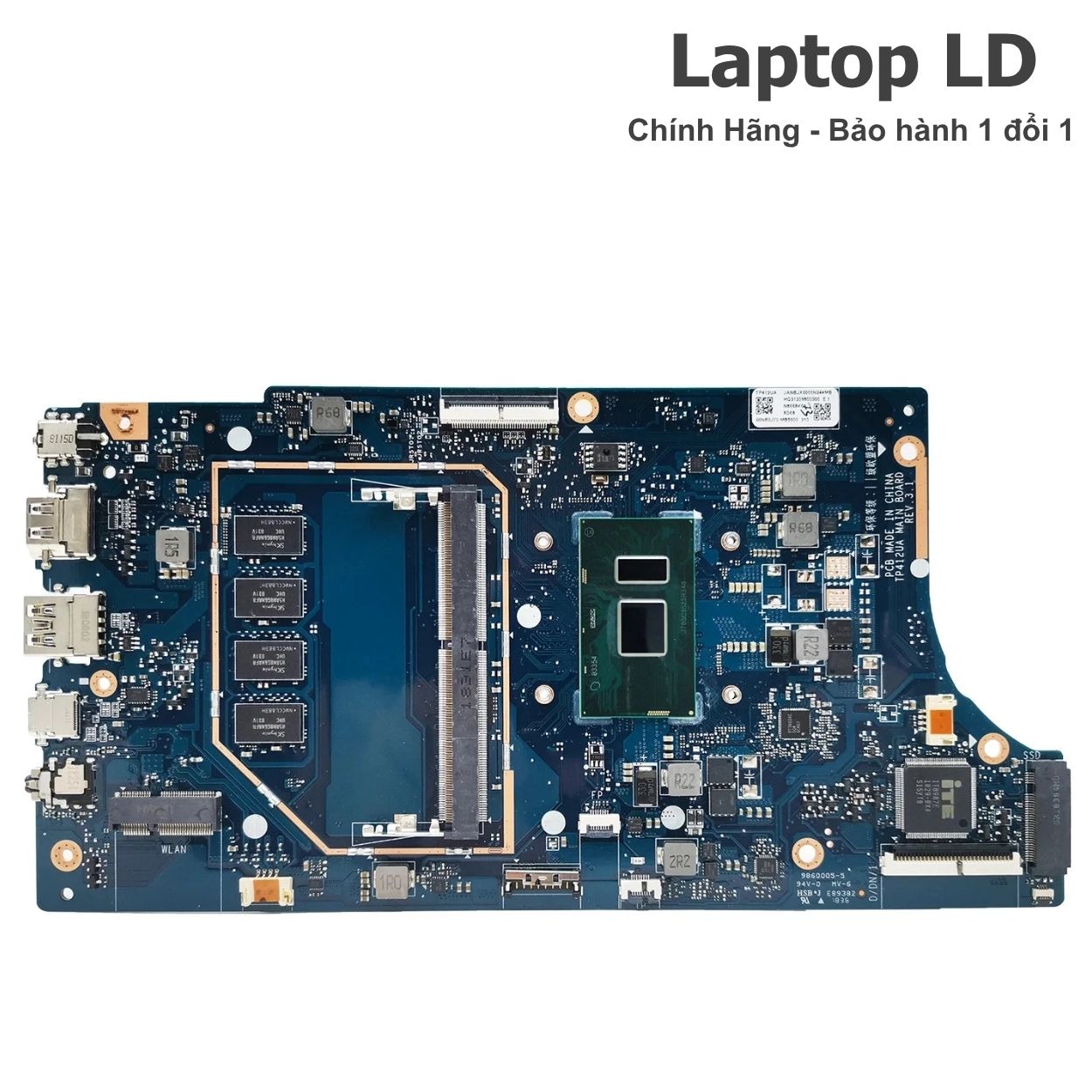

Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- ASUS VivoBook Flip 14 TP412FA
- Mã main / PCB
- TP412FA · Rev 2.1
- CPU / SoC

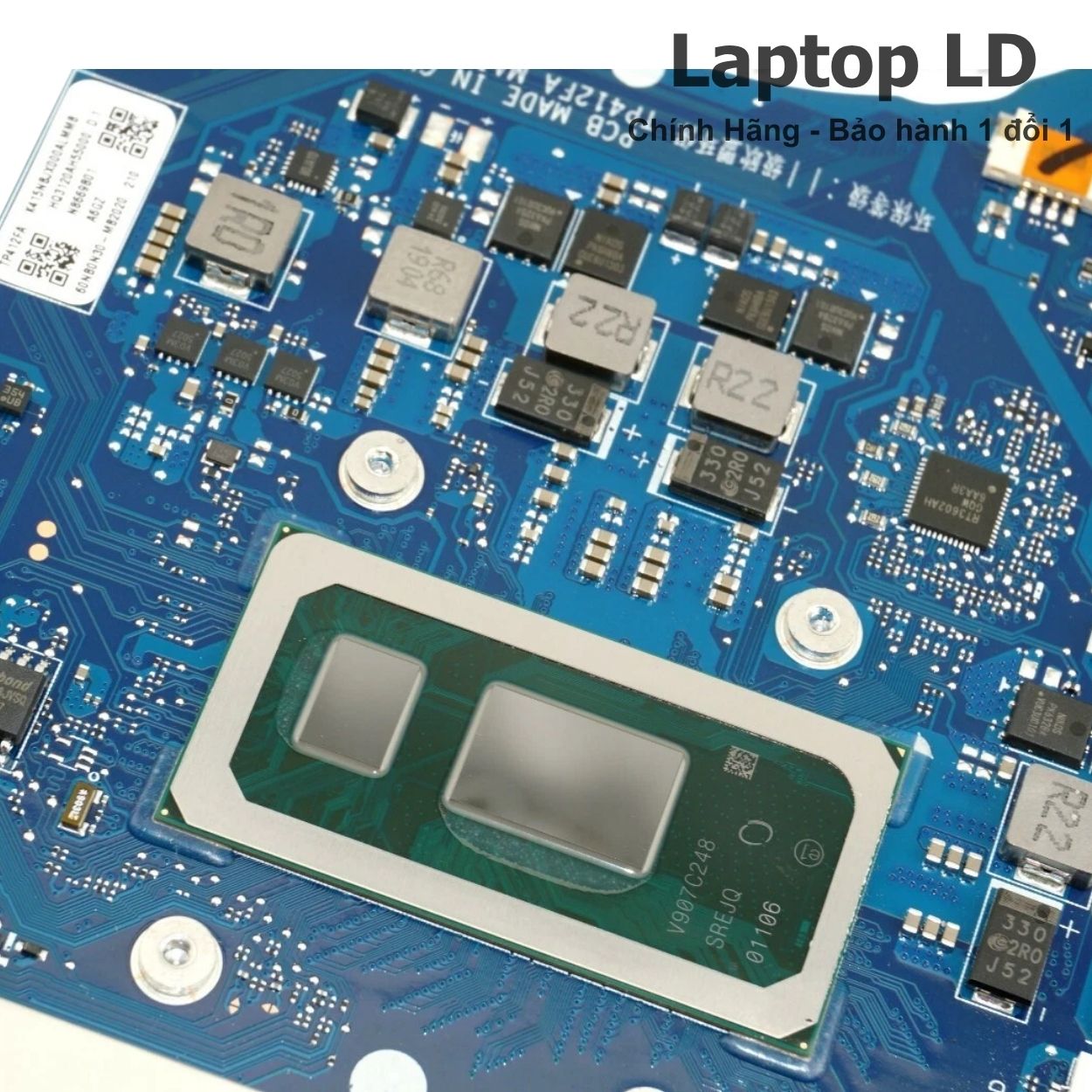

- Intel Core i5-8265U · 4 nhân 8 luồng · 1.60GHz · Turbo tối đa 3.90GHz · 6MB Cache
- RAM / bộ nhớ
- DDR4 onboard 4GB hoặc 8GB tùy ASUS P/N · có 1 khe SO-DIMM mở rộng
- GPU / VGA
- Intel UHD Graphics 620 tích hợp
- SSD / lưu trữ
- M.2 PCIe/NVMe SSD; cấu hình thương mại i5-8265U có bản 512GB PCIe SSD
- Cổng ngoài

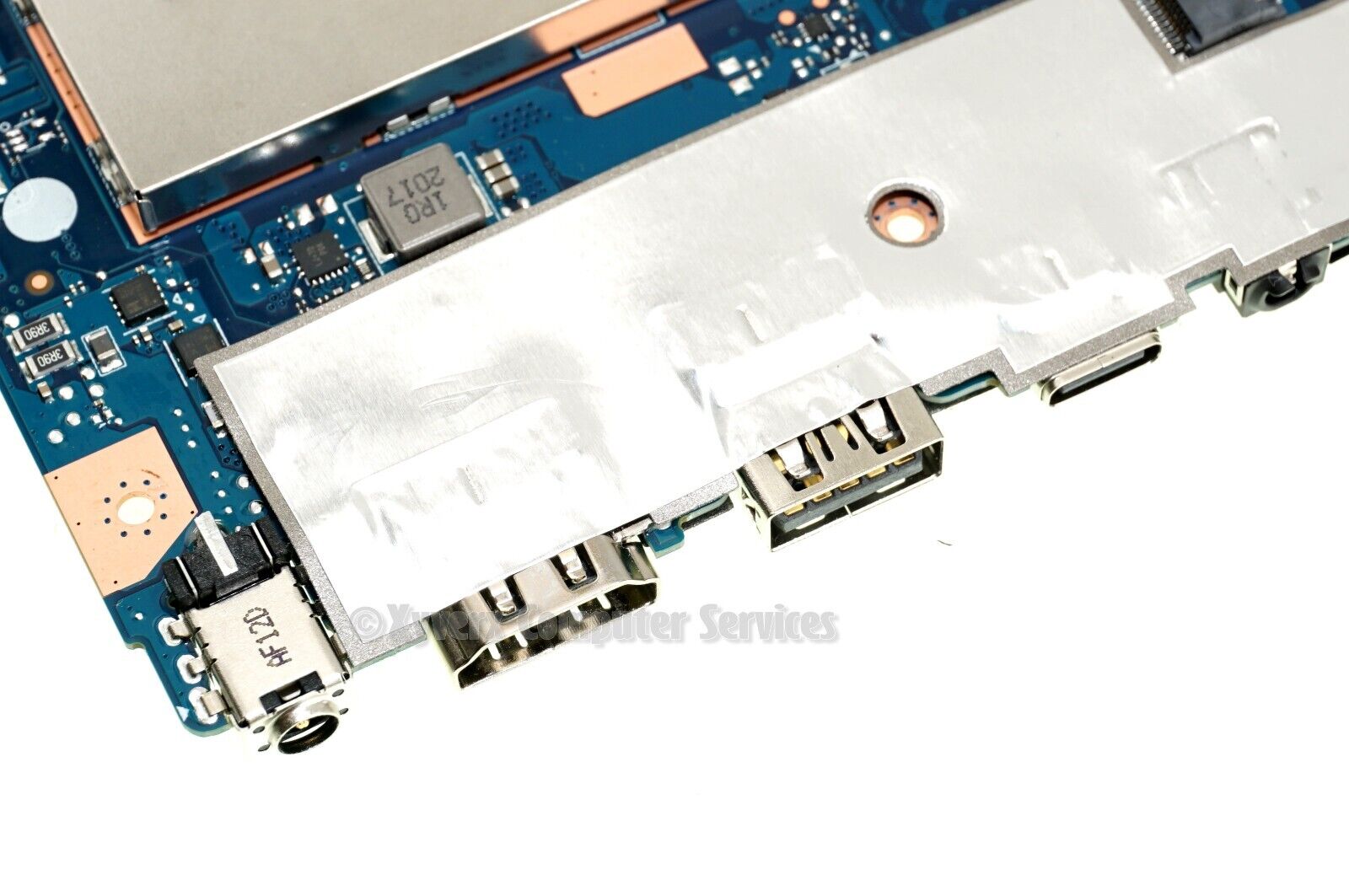

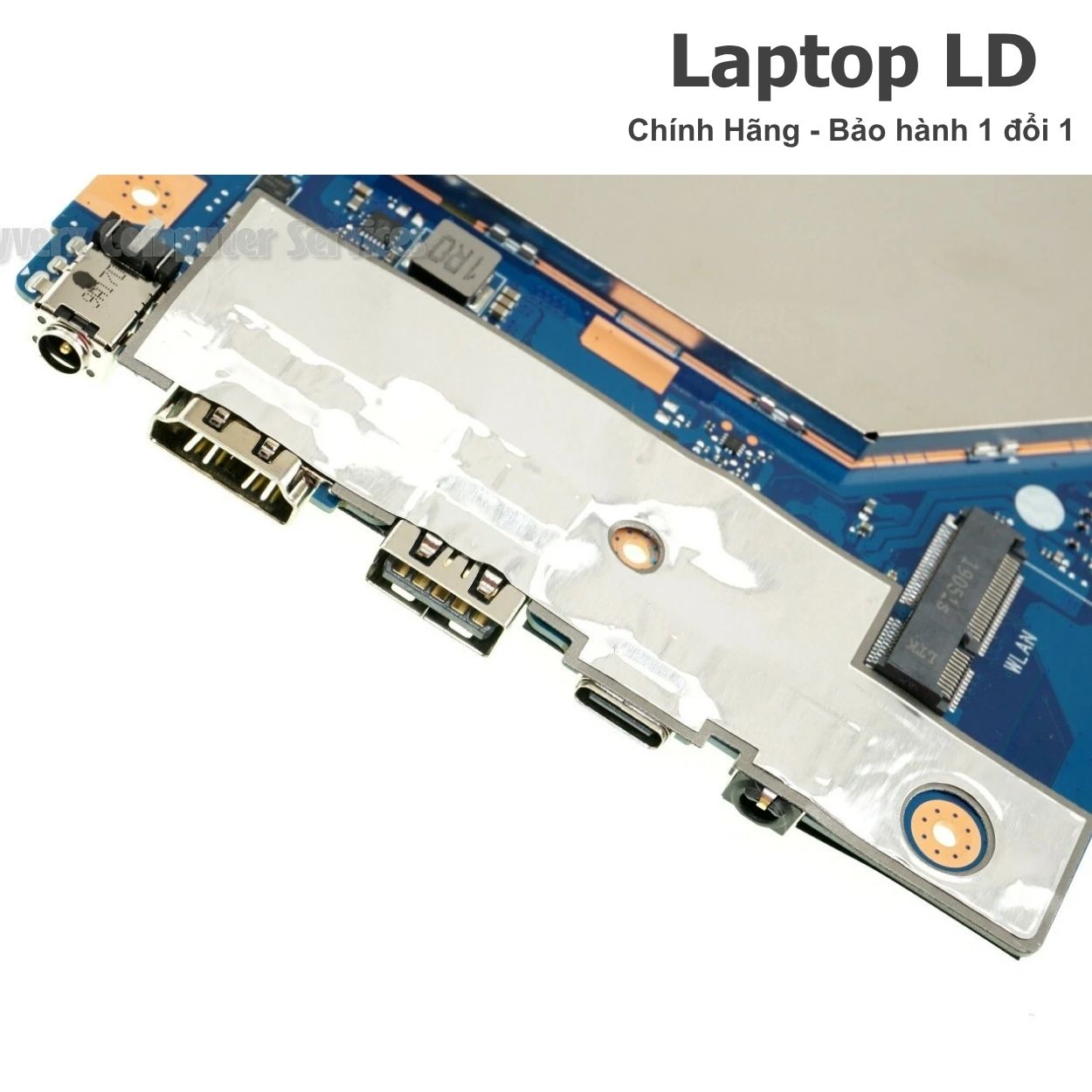

- 1× USB 3.1 Gen 1 Type-C, 1× USB 3.1 Gen 1 Type-A, 2× USB 2.0 Type-A, HDMI, đầu đọc SD/MMC, audio combo 3.5mm và DC-in
- Không dây
- Wi-Fi 5 802.11ac dual-band 2×2 + Bluetooth 4.2; card WLAN dạng module rời
Thông số kỹ thuật bổ sung
| Board revision | TP412FA · Rev 2.1 |
|---|---|
| OEM part / ASUS P/N | 90NB0N30-R00020: main i5-8265U + 4GB onboard; 90NB0N30-R00040: main i5-8265U + 8GB onboard. |
| Kết nối / I/O đặc trưng | USB 3.1 Gen 1 Type-C, USB 3.1 Gen 1 Type-A, 2 USB 2.0 Type-A, HDMI, SD/MMC, audio combo, DC-in, M.2 PCIe SSD và WLAN rời. |
| BIOS / firmware | Dùng BIOS đúng TP412FA. ASUS phát hành BIOS riêng cho TP412FA và tách lựa chọn TP412FA với TP412FAC; khi sửa hoặc thay main cần kiểm tra đúng model BIOS trước khi nạp. |
| Tản nhiệt / adapter | Core i5-8265U có TDP danh định 15W. TP412FA tương thích adapter ASUS 45W, đầu ra 19V / 2.37A; sau khi lắp cần kiểm tra quạt, tiếp xúc tản nhiệt và nhiệt độ dưới tải. |
| Ghi chú cấu hình | CPU i5-8265U và Intel UHD Graphics 620 thuộc mainboard. Main có RAM DDR4 onboard 4GB hoặc 8GB tùy P/N và một khe SO-DIMM; SSD M.2 và card WLAN là linh kiện rời. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM onboard | Mã main / P/N |
|---|---|---|---|
| i5-8265U · 4GB | Intel Core i5-8265U · Intel UHD Graphics 620 | 4GB DDR4 onboard + khe SO-DIMM | TP412FA Rev 2.1 · ASUS P/N 90NB0N30-R00020 |
| i5-8265U · 8GB | Intel Core i5-8265U · Intel UHD Graphics 620 | 8GB DDR4 onboard + khe SO-DIMM | TP412FA Rev 2.1 · ASUS P/N 90NB0N30-R00040 |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm

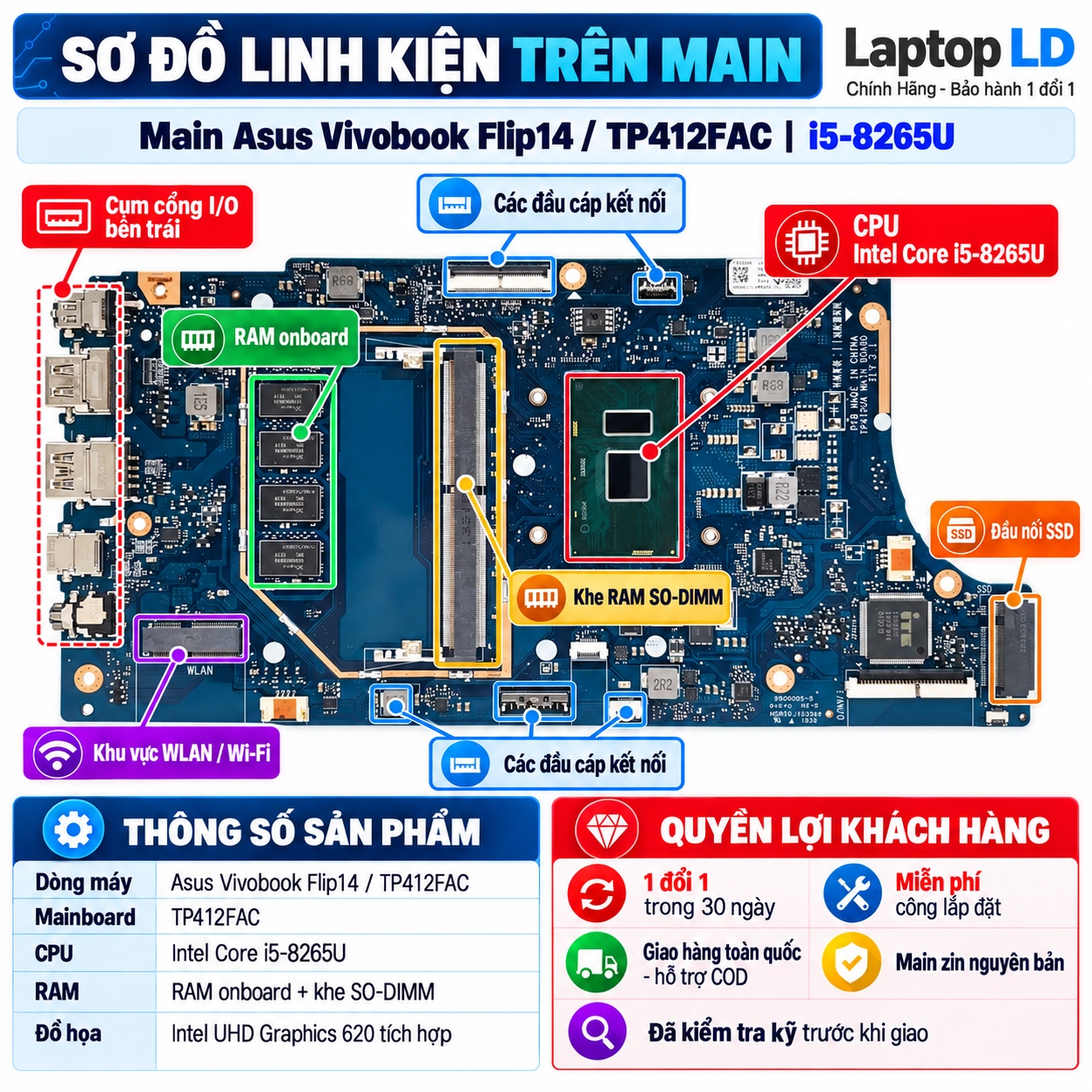

Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM onboard và các linh kiện hàn trực tiếp trên bo.

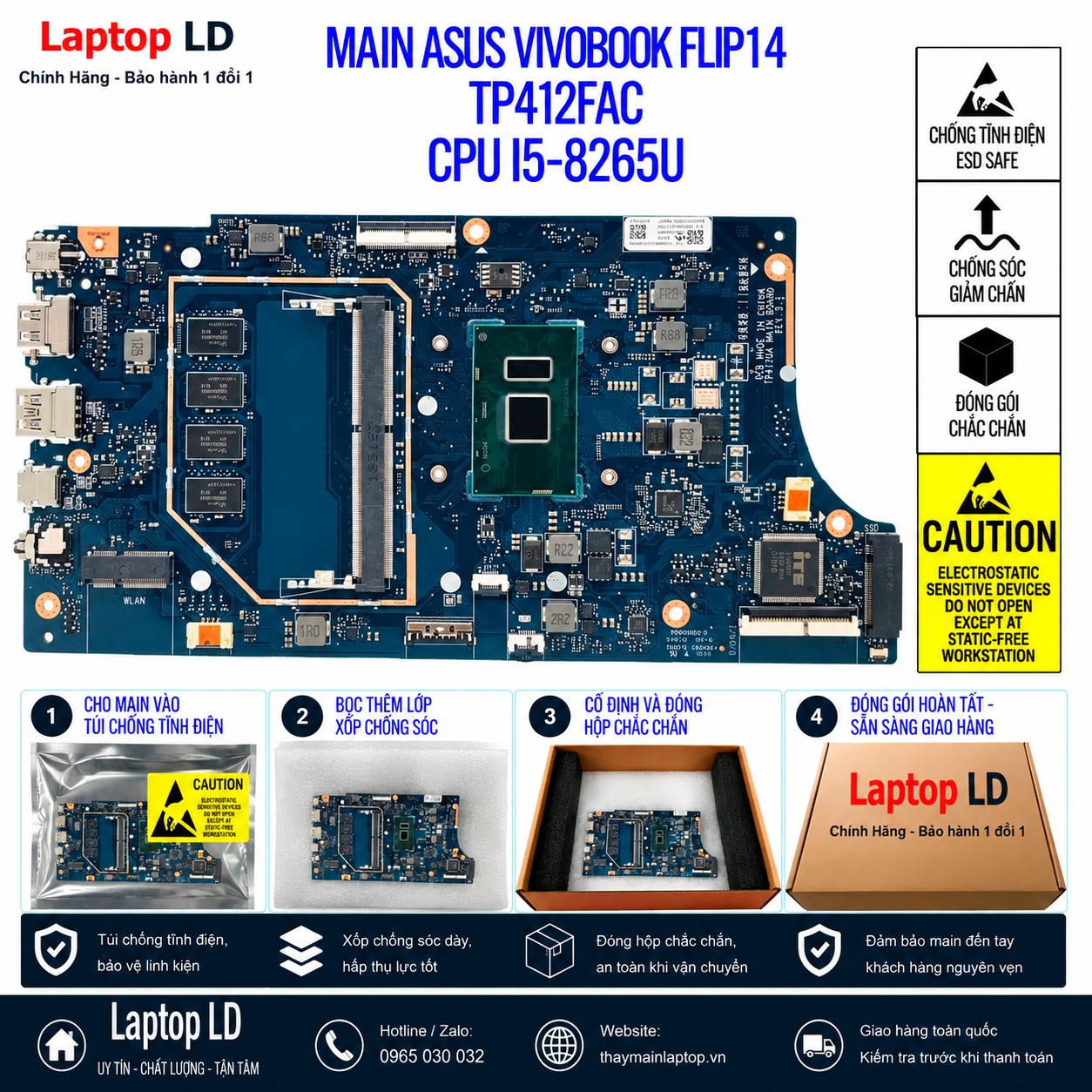

Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, Intel UHD Graphics 620 và dung lượng RAM onboard theo đúng P/N thuộc mainboard. RAM SO-DIMM lắp thêm, SSD M.2, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board phụ được ghi rõ theo đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc | Adapter, jack DC-in, pin, mạch sạc, nguồn chờ hoặc chạm chập trên bo. | Thử adapter ASUS 19V phù hợp, kiểm tra jack DC, cô lập pin khi cần và đo các nguồn chờ trước khi kết luận lỗi main. |
| Có nguồn nhưng không POST hoặc không lên hình | RAM onboard/SO-DIMM, BIOS, màn hình/cáp màn, nguồn CPU hoặc lỗi trên main. | Tháo RAM SO-DIMM nếu có, thử RAM tốt, kiểm tra BIOS và thử xuất HDMI để phân biệt lỗi màn với lỗi system board. |
| Treo, reset hoặc báo lỗi RAM | RAM onboard, thanh SO-DIMM, khe RAM, nguồn DDR4 hoặc đường tín hiệu bộ nhớ. | Kiểm tra dung lượng RAM BIOS nhận được, tháo RAM rời để test riêng phần onboard, sau đó thử thanh SO-DIMM tốt nếu cần. |
| Không nhận SSD hoặc lỗi khởi động | SSD M.2, socket, nguồn SSD, đường PCIe hoặc cài đặt BIOS. | Thử SSD M.2 tốt, kiểm tra nhận diện trong BIOS, socket M.2 và nguồn cấp trước khi xác định lỗi bo. |
| USB-C, USB-A hoặc HDMI hoạt động bất thường | Cáp/thiết bị ngoài, chân cổng, nguồn cổng, controller hoặc đường tín hiệu trên main. | Dùng thiết bị và cáp đã biết tốt, kiểm tra từng cổng riêng và quan sát Device Manager trước khi sửa main. |
| Mất Wi-Fi/Bluetooth hoặc kết nối chập chờn | Card WLAN, antenna, driver, socket M.2 WLAN, nguồn hoặc đường giao tiếp trên bo. | Cài đúng driver, kiểm tra antenna, thử card WLAN tốt và kiểm tra socket/nguồn trước khi quy lỗi main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện trước khi thao tác. Xác nhận đúng TP412FA Rev 2.1, Core i5-8265U và đúng biến thể RAM onboard 4GB hoặc 8GB theo ASUS P/N. Chuyển SSD M.2, RAM SO-DIMM nếu máy có lắp thêm và card WLAN sang main mới. Sau lắp kiểm tra BIOS, RAM, SSD, Intel UHD Graphics 620, USB-C, USB-A, HDMI, Wi-Fi/Bluetooth, cảm ứng, xoay màn hình 360°, sạc và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng Intel Core i5-8265U và thông tin hệ thống.
- RAM onboard và RAM SO-DIMM nếu có được nhận đúng dung lượng.
- SSD M.2 được nhận và khởi động hệ điều hành ổn định.
- Màn hình cảm ứng, bàn phím, touchpad, camera và âm thanh hoạt động.
- USB-C, USB-A, HDMI, card reader, Wi-Fi và Bluetooth hoạt động.
- Sạc, pin, sleep/wake, xoay màn hình và nhiệt độ hoạt động ổn định.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Asus VivoBook Flip 14 TP412FA i5-8265U Rev 2.1
Main TP412FA i5-8265U dùng VGA gì?
Phiên bản này sử dụng Intel UHD Graphics 620 tích hợp trong Core i5-8265U và không có GPU NVIDIA rời trên bo.
Main TP412FA i5-8265U có bản RAM 4GB và 8GB không?
Có. ASUS Parts ghi nhận P/N 90NB0N30-R00020 là main i5-8265U 4GB và P/N 90NB0N30-R00040 là main i5-8265U 8GB. Vì vậy cần kiểm tra P/N hoặc RAM onboard của main cũ trước khi đặt.
TP412FA và TP412FAC có phải cùng main không?
Không nên xem là một phiên bản. TP412FA Rev 2.1 thuộc nhánh Intel thế hệ 8 như i5-8265U, trong khi TP412FAC xuất hiện ở revision khác và các cấu hình CPU thế hệ 10. Khi thay cần đối chiếu đúng mã in trên PCB và BIOS.
Main có kèm SSD, RAM rời và card Wi-Fi không?
CPU, Intel UHD Graphics 620 và dung lượng RAM onboard theo P/N thuộc mainboard. SSD M.2, RAM SO-DIMM lắp thêm và card WLAN là linh kiện rời; phụ kiện đi kèm được ghi rõ theo đơn hàng.
