Thay main Apple MacBook Pro A3401 14 inch M4 Pro 24GB 512GB 820-03400-A đúng mã
Đúng logic board 820-03400-A, chip Apple M4 Pro 12-core CPU, 16-core GPU, Unified Memory 24GB onboard và SSD 512GB NAND onboard. Laptop LD hỗ trợ kiểm tra model A3401, serial máy, dung lượng RAM/SSD, ba cổng Thunderbolt 5, MagSafe 3, HDMI, SDXC, Touch ID, màn hình Liquid Retina XDR và các đường nguồn trước khi sửa hoặc thay bo mạch.
- A3401
- 820-03400-A
- M4 Pro 12 CPU
- GPU 16-core
- RAM 24GB
- SSD 512GB
Xác thực kỹ thuật: thông tin được Trung Tâm Laptop LD rà soát theo MacBook Pro 14 inch M4 Pro đời 2024, model A3401, logic board 820-03400-A và cấu hình bán trên hệ thống Laptop LD gồm Unified Memory 24GB cùng SSD 512GB. M4 Pro bản 14-core CPU/20-core GPU, M4 Max, dung lượng RAM/SSD khác hoặc part number khác không được gộp vào cấu hình này.

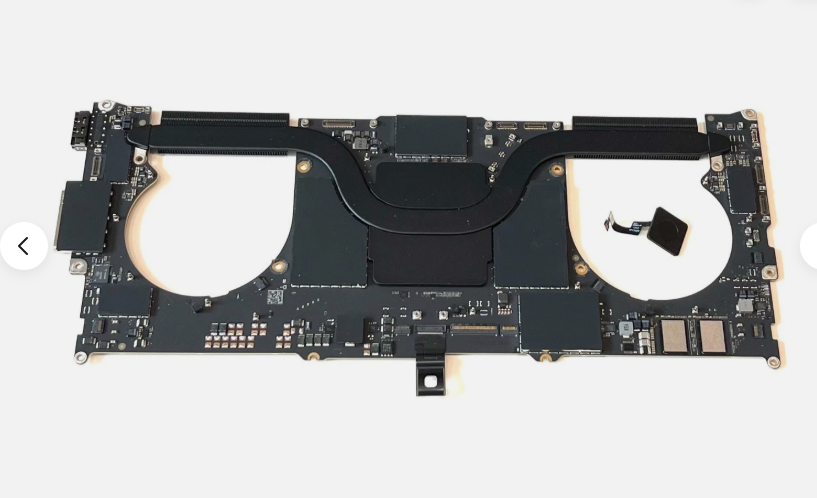

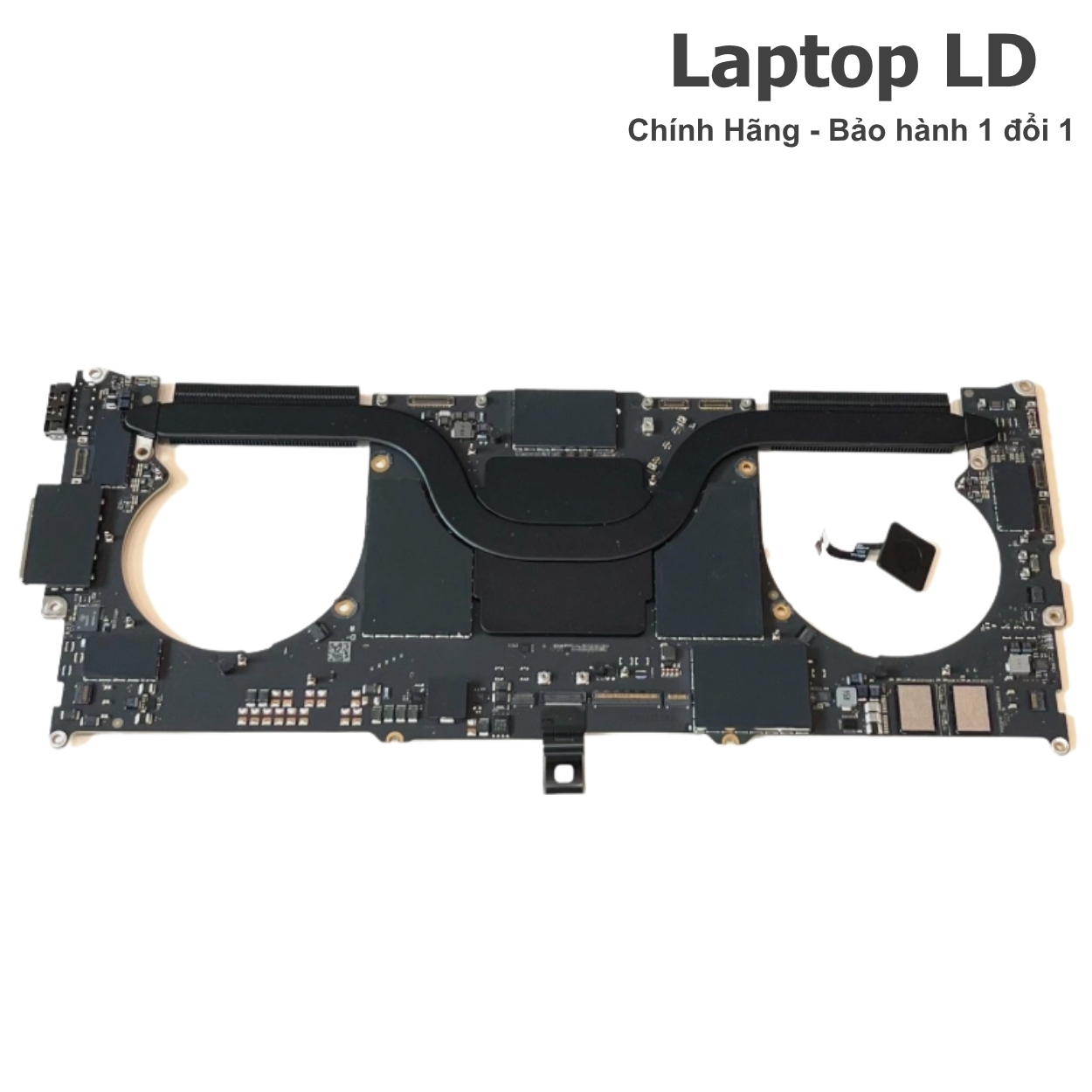

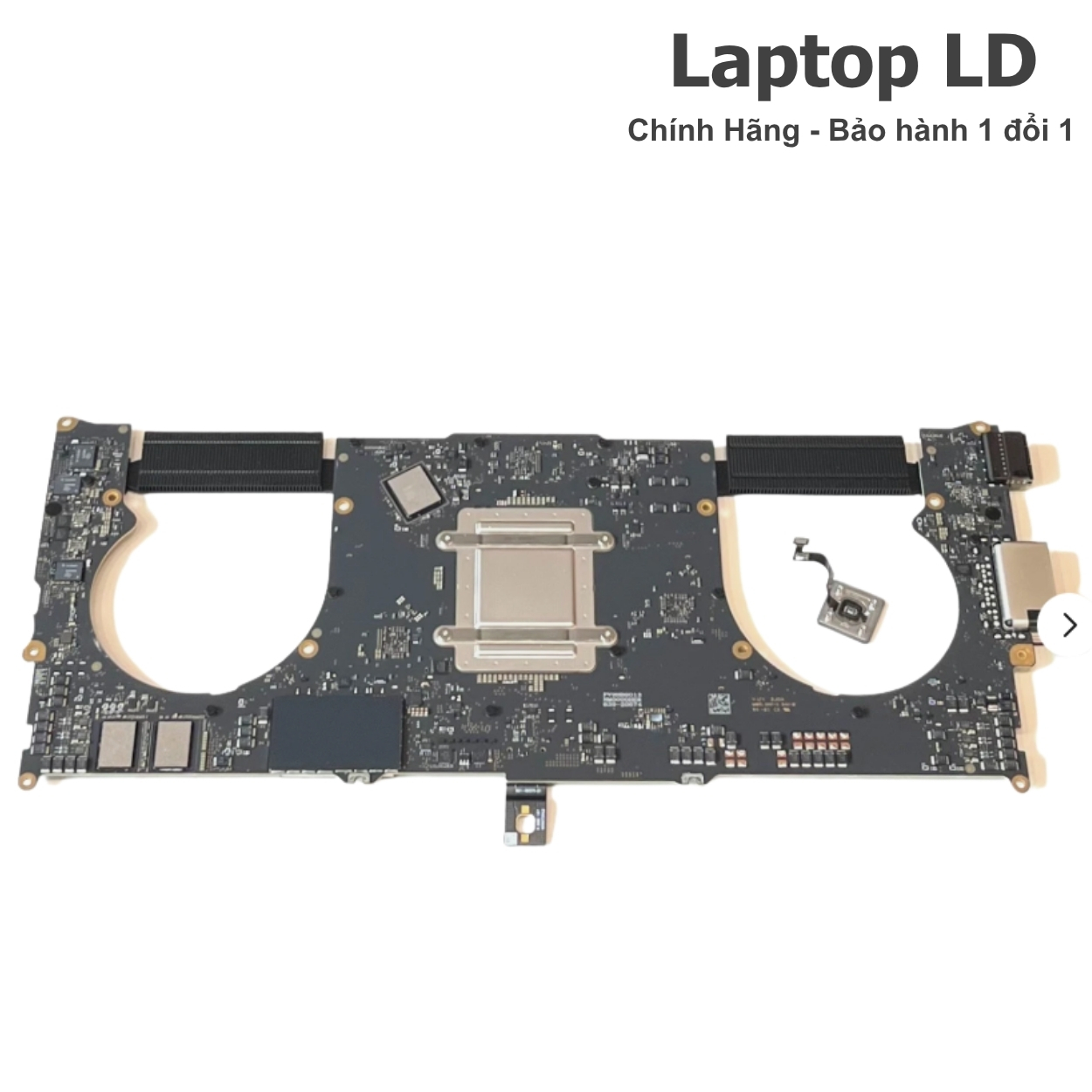

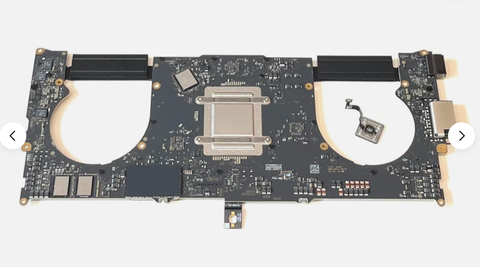

Vị trí linh kiện và ảnh tổng thể main MacBook Pro A3401 M4 Pro 820-03400-A
Ảnh thực tế giúp nhận biết cụm Apple M4 Pro, chip Unified Memory, các NAND SSD 512GB, mạch nguồn SoC, mạch sạc USB-C/MagSafe 3, đầu cáp màn hình, pin, Touch ID, quạt kép, loa, trackpad, bàn phím, camera và các bo cổng Thunderbolt 5.
Cần gửi gì để Laptop LD báo đúng main?
MacBook Pro A3401 có nhiều cấu hình M4 Pro và M4 Max với RAM, SSD và số nhân khác nhau. Để khóa đúng logic board M4 Pro 12-core CPU, 16-core GPU, RAM 24GB, SSD 512GB, khách nên gửi đầy đủ thông tin nhận dạng máy và bo mạch.
Thông tin nên gửi trước
- Ảnh mặt đáy máy có model A3401 và các ký hiệu quản lý.
- Ảnh thông tin “About This Mac” thể hiện MacBook Pro 14 inch, chip M4 Pro và bộ nhớ 24GB.
- Ảnh dung lượng SSD 512GB trong System Information hoặc Disk Utility.
- Ảnh rõ hai mặt logic board nếu máy đã tháo.
- Ảnh mã PCB 820-03400-A và tem part number trên bo mạch.
- Ảnh cụm chip M4 Pro, Unified Memory, NAND SSD và vùng nguồn.
- Ảnh ba cổng Thunderbolt 5, MagSafe 3, HDMI, SDXC và audio 3.5mm.
- Mô tả lỗi: không nguồn, không sạc, treo dấu chấm than, lỗi DFU, mất SSD, không xuất hình, mất Touch ID hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng A3401 đời 2024 và logic board 820-03400-A.
- Khóa đúng cấu hình M4 Pro 12-core CPU, 16-core GPU, RAM 24GB và SSD 512GB.
- Tránh nhầm bản M4 Pro 14-core CPU/20-core GPU hoặc M4 Max.
- Tránh nhầm board M4 thường của MacBook Pro A3112.
- Nhận diện đúng số lượng NAND, layout nguồn, bo USB-C và đầu cáp màn hình.
- Khoanh vùng lỗi nằm ở logic board, pin, MagSafe 3, USB-C board, màn hình, Touch ID hay firmware.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main MacBook Pro A3401 M4 Pro 24GB 512GB 820-03400-A được báo theo đúng cấu hình SoC, Unified Memory, dung lượng NAND, tình trạng bo mạch và gói bảo hành. Giá và tồn kho được xác nhận tại thời điểm khách gửi ảnh máy/main thực tế.
Công lắp
Khi thay logic board tại Laptop LD, máy được kiểm tra pin 72,4Wh, quạt kép, tản nhiệt, màn hình Liquid Retina XDR, Touch ID, loa, camera, Wi-Fi, Bluetooth và toàn bộ cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho logic board đã thay.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng board 820-03400-A 24GB/512GB và máy không vào nước hoặc chập nhiều tầng nguồn. Máy lỗi firmware, NAND, USB-C, Touch ID hoặc mất nhiều nguồn cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng MacBook Pro 14 inch A3401, M4 Pro, 820-03400-A, RAM 24GB và SSD 512GB.
- Xác nhận đúng M4 Pro 12-core CPU, 16-core GPU và Neural Engine 16-core.
- Kiểm tra sạc MagSafe 3/USB-C, ba Thunderbolt 5, HDMI, SDXC, audio, Wi-Fi, Bluetooth và camera.
- Kiểm tra màn hình Liquid Retina XDR, ProMotion, loa sáu chiếc, mic và Touch ID.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Logic board MacBook Pro A3401 M4 Pro 820-03400-A dùng cho máy nào?
Dòng máy phù hợp
- Apple MacBook Pro 14 inch M4 Pro đời 2024.
- Model phần cứng A3401.
- Logic board number 820-03400-A.
- Apple M4 Pro 12-core CPU gồm 8 nhân hiệu năng và 4 nhân tiết kiệm điện.
- Apple GPU 16-core tích hợp trong SoC.
- Unified Memory 24GB hàn trên logic board.
- SSD 512GB dùng NAND hàn trên logic board.
- Ba Thunderbolt 5, HDMI, SDXC, MagSafe 3 và audio 3.5mm.
Không nên thay chéo khi chưa kiểm
- Không nhầm A3401 M4 Pro với A3112 dùng chip M4 thường.
- Không nhầm bản 12-core CPU/16-core GPU với bản 14-core CPU/20-core GPU.
- Không nhầm M4 Pro với M4 Max dù cùng thân máy 14 inch.
- Không bỏ qua dung lượng Unified Memory 24GB và SSD 512GB.
- Không coi RAM hoặc SSD là linh kiện dạng khe có thể tháo nâng cấp.
- Không nhầm Thunderbolt 5 với Thunderbolt 4 của thế hệ M3 Pro.
- Không chọn theo model A3401 nếu mã board, dung lượng NAND hoặc part number không trùng.
Bảng đối chiếu nhanh để tránh mua nhầm logic board
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | MacBook Pro 14 inch A3401, năm 2024. | Nhầm với A3112 M4 thường hoặc A2992/A2918 thế hệ M3. |
| Board number | 820-03400-A. | Đặt theo hình dáng máy nhưng không kiểm mã PCB. |
| Chip | Apple M4 Pro 12-core CPU, 16-core GPU, Neural Engine 16-core. | Nhầm bản 14-core CPU/20-core GPU hoặc M4 Max. |
| RAM | 24GB Unified Memory onboard, băng thông 273GB/s. | Nhầm dung lượng 48GB hoặc coi RAM là khe rời. |
| SSD | 512GB NAND onboard. | Nhầm 1TB/2TB/4TB hoặc cho rằng có khe SSD M.2. |
| Cổng ngoài | 3 Thunderbolt 5 USB-C, 1 HDMI, 1 SDXC, 1 MagSafe 3 và 1 audio 3.5mm. | Ghi sai Thunderbolt 4, USB-A hoặc LAN RJ-45. |
| Màn hình | 14,2 inch Liquid Retina XDR, 3024×1964, ProMotion tối đa 120Hz. | Nhầm màn 16,2 inch hoặc panel thế hệ khác. |
| Pin | Pin lithium-polymer 72,4Wh. | Nhầm pin MacBook Pro 16 inch hoặc pin A2442/A2779. |
| Sạc | Adapter USB-C 70W; hỗ trợ sạc nhanh với adapter USB-C 96W trở lên qua MagSafe 3. | Nhầm bộ sạc 96W là phụ kiện mặc định của cấu hình 12-core. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp model A3401, mã 820-03400-A, cấu hình chip, RAM, SSD và cụm cổng trước khi đặt hàng.
Ảnh chi tiết M4 Pro, Unified Memory, NAND SSD và cụm cổng trên main A3401
Nhóm ảnh này giúp đối chiếu đúng M4 Pro 12-core CPU/16-core GPU, Unified Memory 24GB, NAND SSD 512GB, các pha nguồn SoC, đầu cáp pin/màn hình, bo USB-C và dấu hiệu logic board chưa cong, cháy hoặc oxy hóa.
Dấu hiệu nên kiểm tra logic board MacBook Pro A3401 M4 Pro
Lỗi nguồn, sạc và USB-C
- Máy không lên nguồn, không nhận MagSafe 3 và không nhận sạc USB-C.
- Đèn MagSafe không sáng hoặc đổi màu bất thường nhưng pin không tăng.
- Chỉ một hoặc hai cổng Thunderbolt 5 nhận sạc, cổng còn lại mất giao tiếp.
- Máy tự tắt khi cắm dock, màn hình ngoài hoặc thiết bị Thunderbolt.
- Cổng USB-C nóng sau khi dùng cáp, hub hoặc nguồn không ổn định.
- Có điện áp đầu vào nhưng không tạo đủ nguồn luôn bật cho SoC và bộ nhớ.
Lỗi khởi động, firmware và bộ nhớ
- Màn hình hiện biểu tượng dấu chấm than hoặc yêu cầu khôi phục firmware.
- Máy không hoàn tất khởi động, lặp logo Apple hoặc treo thanh tiến trình.
- Không vào được Recovery, DFU Restore báo lỗi hoặc mất kết nối giữa chừng.
- Không nhận đủ dung lượng SSD 512GB hoặc không tạo được phân vùng cài macOS.
- Kernel panic liên tục liên quan bộ nhớ, lưu trữ hoặc đường nguồn SoC.
- Máy mất dữ liệu khởi động sau sự cố nguồn, vào nước hoặc lỗi NAND.
Lỗi hình ảnh, Touch ID và ngoại vi
- Màn Liquid Retina XDR không lên nhưng máy vẫn có dấu hiệu hoạt động.
- HDMI hoặc Thunderbolt 5 không xuất hình ra màn ngoài.
- Màn nhấp nháy, mất đèn nền hoặc lỗi ProMotion sau va đập/ẩm nước.
- Touch ID không nhận, nút nguồn hoạt động không ổn định hoặc báo lỗi cấu hình linh kiện.
- Wi-Fi 6E, Bluetooth 5.3, camera Center Stage, mic hoặc loa mất hoạt động.
- Máy vào nước tại cạnh HDMI, SDXC, MagSafe hoặc USB-C gây oxy hóa nhiều khu vực.
Nên sửa hay thay logic board MacBook Pro A3401?
A3401 tích hợp M4 Pro, Unified Memory và NAND SSD trên cùng logic board. Việc lựa chọn sửa hay thay phụ thuộc mức độ chập nguồn, tình trạng SoC, NAND, dữ liệu và số khu vực bị ảnh hưởng.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở mạch nhận sạc, bảo vệ USB-C, MagSafe 3 hoặc nguồn phụ.
- Một cổng Thunderbolt 5 mất nhận nhưng SoC, RAM và NAND vẫn hoạt động ổn định.
- Firmware có thể phục hồi bằng DFU Revive/Restore và không có lỗi phần cứng sâu.
- Oxy hóa nhẹ được phát hiện sớm, chưa lan tới SoC, Unified Memory hoặc NAND.
- Lỗi đầu cáp, socket, linh kiện bảo vệ hoặc đường tín hiệu ngoại vi.
- Chi phí sửa hợp lý và dữ liệu trên NAND còn khả năng bảo toàn.
Nên thay logic board khi cần ổn định hơn
- M4 Pro lỗi, không khởi tạo hoặc chập nguồn lõi/SoC.
- Unified Memory lỗi gây kernel panic, không POST hoặc không thể phục hồi.
- NAND hỏng nặng, mất nhiều kênh lưu trữ hoặc không thể cài macOS.
- Main cháy, cong, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, hình ảnh, lưu trữ và nhiều cổng ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi tải CPU/GPU cao.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số của main Apple MacBook Pro A3401 14 inch M4 Pro 24GB RAM 512GB SSD board 820-03400-A.
| Tên sản phẩm | Main Apple MacBook Pro A3401 14 inch M4 Pro RAM 24GB SSD 512GB board 820-03400-A |
|---|---|
| Dòng máy tương thích | MacBook Pro 14 inch M4 Pro, năm 2024, model A3401 |
| Mã main | 820-03400-A |
| Board number | 820-03400-A |
| CPU | Apple M4 Pro onboard, CPU 12-core gồm 8 nhân hiệu năng và 4 nhân tiết kiệm điện, Neural Engine 16-core, băng thông bộ nhớ 273GB/s |
| GPU / VGA | Apple GPU 16-core tích hợp trong M4 Pro, hỗ trợ ray tracing tăng tốc phần cứng, dùng chung Unified Memory; không có GPU hoặc VRAM rời |
| RAM hỗ trợ | 24GB Unified Memory onboard, hàn trên logic board, không có khe RAM và không nâng cấp bằng module rời |
| Ổ cứng hỗ trợ | SSD 512GB dùng NAND onboard trên logic board, không có khe M.2 hoặc khe SSD tháo rời |
| Khe trên main | Đầu cáp pin, màn hình, Touch ID, trackpad, bàn phím, loa, camera, quạt kép, MagSafe 3 board, audio board và các USB-C board |
| Cổng ngoài | 3 Thunderbolt 5 USB-C tối đa 120Gbps; 1 HDMI; 1 khe SDXC; 1 MagSafe 3; 1 audio 3.5mm |
| Màn hình tương thích | 14,2 inch Liquid Retina XDR, độ phân giải 3024×1964, mật độ 254ppi, ProMotion thích ứng tối đa 120Hz, dải màu P3, True Tone, XDR tối đa 1600 nit |
| Pin | Pin lithium-polymer 72,4Wh |
| Sạc | Adapter USB-C 70W kèm cấu hình M4 Pro 12-core CPU; hỗ trợ sạc nhanh với adapter USB-C 96W trở lên và cáp USB-C to MagSafe 3 |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không nhận sạc | Adapter, cáp MagSafe 3, USB-C board, mạch PD, pin hoặc chập nguồn chính. | Thử adapter chuẩn, kiểm MagSafe và từng cổng USB-C, ngắt pin và đo đường nguồn vào. |
| Chỉ một cổng Thunderbolt 5 hoạt động | USB-C board, cáp liên kết, IC bảo vệ, controller hoặc đường tín hiệu. | Đổi cáp/thiết bị, kiểm từng bo USB-C và thử cả sạc, dữ liệu lẫn xuất hình. |
| Hiện dấu chấm than khi khởi động | Firmware lỗi, quá trình cập nhật gián đoạn hoặc sự cố lưu trữ. | Đưa máy về DFU, thực hiện Revive trước rồi Restore khi cần. |
| Không nhận SSD 512GB | NAND, nguồn NAND, đường dữ liệu hoặc firmware lưu trữ. | Kiểm DFU/Recovery, trạng thái nhận ổ, nguồn NAND và lỗi khi Restore macOS. |
| Kernel panic liên tục | Unified Memory, NAND, SoC, nguồn hoặc thiết bị ngoại vi. | Đọc panic log, tháo thiết bị ngoài, chạy Apple Diagnostics và kiểm tra nguồn khi tải. |
| Có nguồn nhưng màn không lên | Màn hình, cáp eDP, nguồn panel, backlight, firmware hoặc GPU trong SoC. | Thử HDMI/Thunderbolt, kiểm đèn nền, đầu cáp màn và tín hiệu khởi động. |
| Touch ID không hoạt động | Touch ID board, cáp, kết nối, lỗi cấu hình linh kiện hoặc logic board. | Kiểm nút nguồn/cáp, trạng thái nhận Touch ID và hoàn tất cấu hình sửa chữa. |
| HDMI/Thunderbolt mất hình | Cổng, bo USB-C, IC bảo vệ, firmware hoặc đường DisplayPort/HDMI. | Thử cáp/màn khác, kiểm từng cổng và độ phân giải xuất hình. |
| Máy vào nước | Oxy hóa vùng MagSafe, USB-C, HDMI, SDXC, nguồn SoC hoặc NAND. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn. |

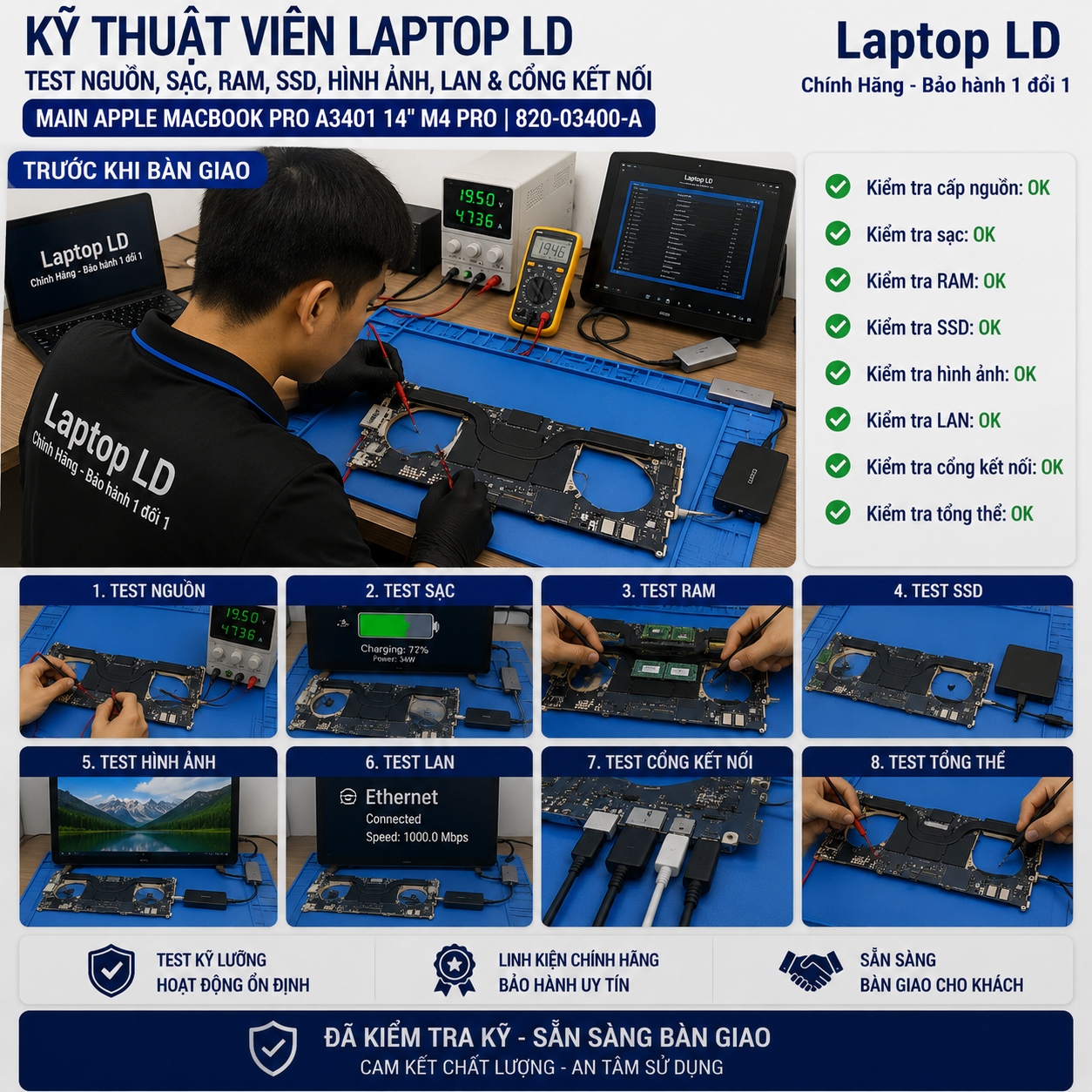

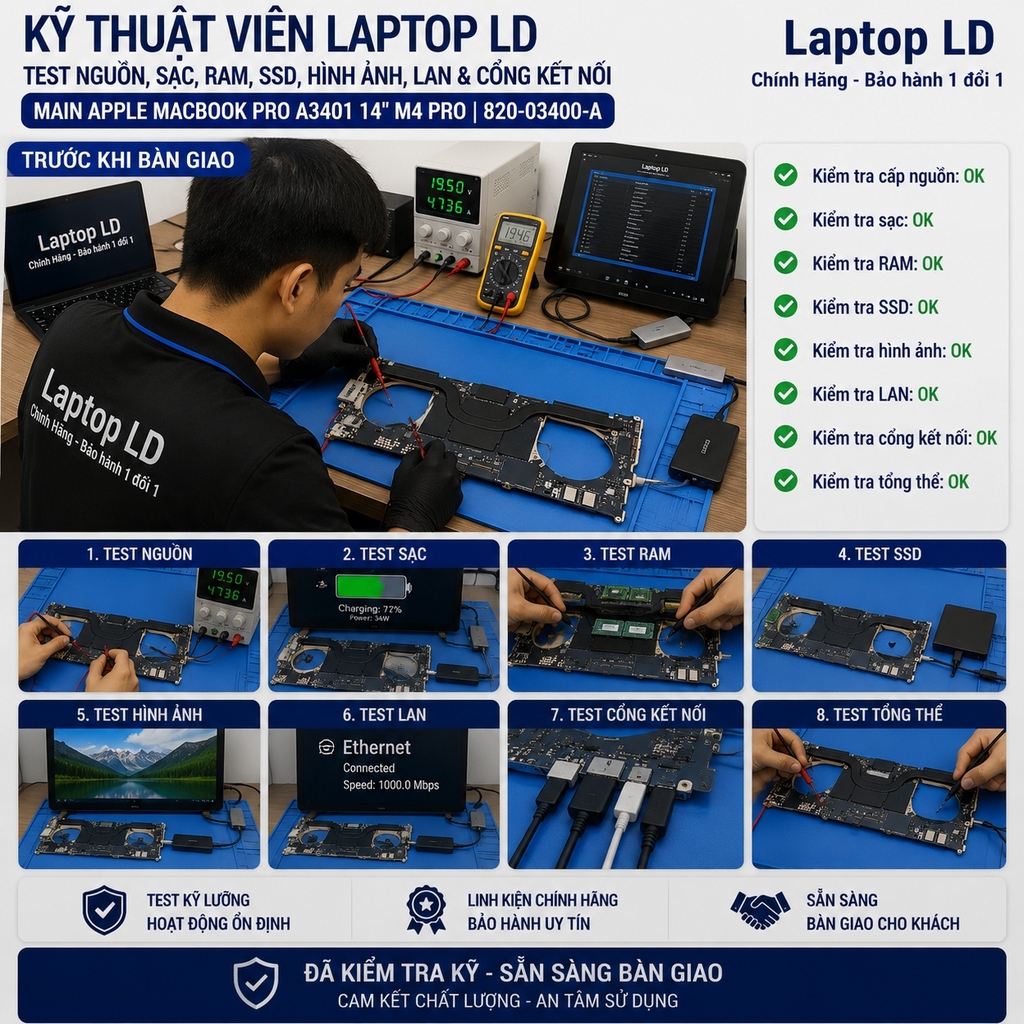

Ảnh test logic board trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn, sạc MagSafe 3/USB-C, ba Thunderbolt 5, RAM 24GB, SSD 512GB, Liquid Retina XDR, HDMI, SDXC, Wi-Fi 6E, Bluetooth 5.3, Touch ID, camera và nhiệt độ trước khi lắp vào máy.
Quy trình thay logic board tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, màn hình, firmware, SSD, Touch ID, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter, MagSafe 3, USB-C, pin, DFU, màn hình, cổng xuất hình, loa, camera và kết nối không dây.
-
Đối chiếu đúng main
Xác minh A3401, M4 Pro 12-core CPU/16-core GPU, 24GB, 512GB và board 820-03400-A.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và hoàn tất cấu hình
Ngắt pin, tháo tản/quạt đúng thứ tự, lắp main, cập nhật hoặc khôi phục macOS và hoàn tất công cụ cấu hình sửa chữa khi hệ thống yêu cầu.
-
Test sau thay và bàn giao
Chạy test CPU/GPU, RAM, SSD, màn hình, Touch ID, cổng, Wi-Fi, camera, loa, pin, nhiệt độ và giao phiếu bảo hành.
Bảo hành sau khi thay logic board
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ logic board 820-03400-A đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main MacBook Pro A3401 M4 Pro nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do nguồn/cáp không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi, hỗ trợ và các trường hợp không thuộc bảo hành.

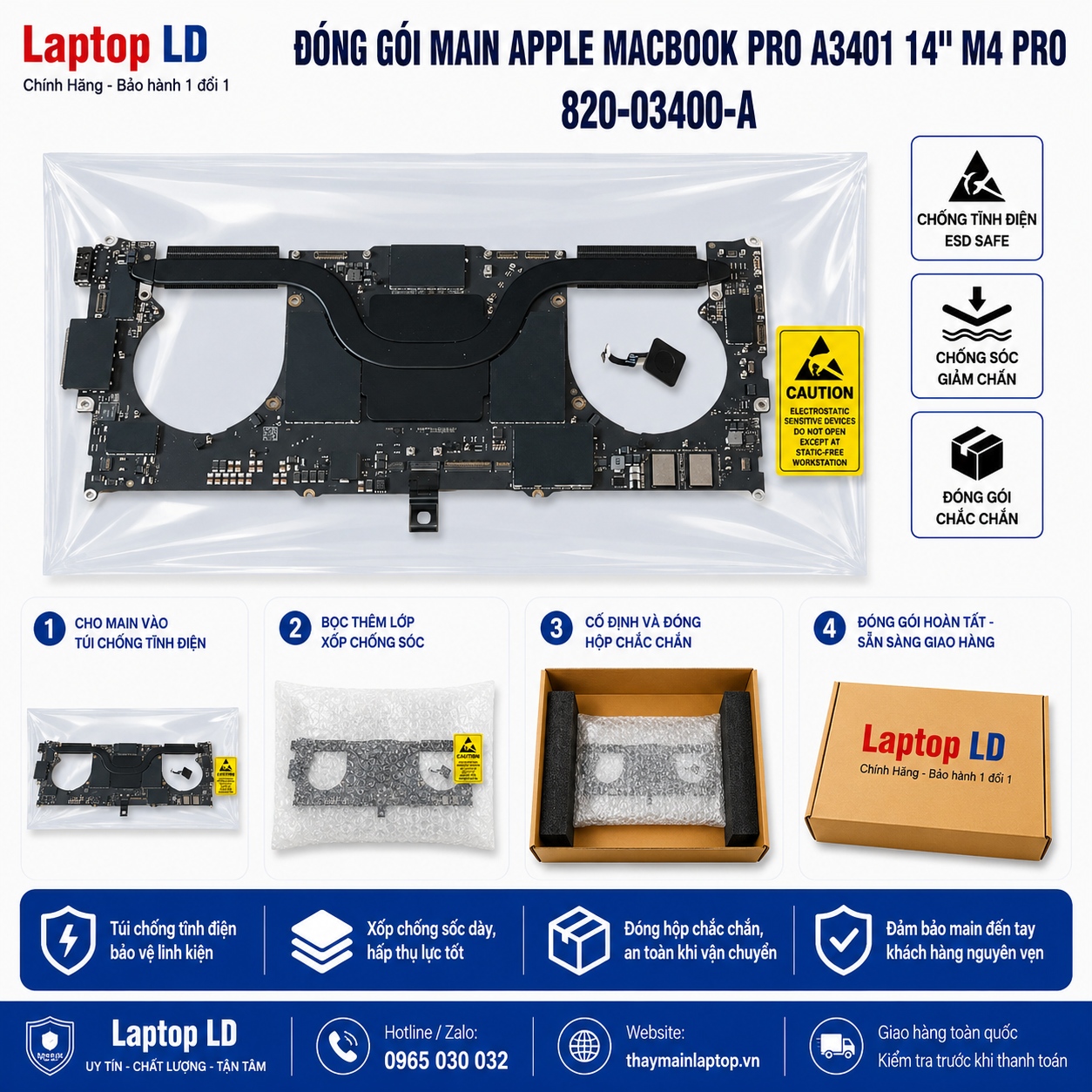

Ảnh đóng gói logic board gửi tỉnh, nhận hàng thanh toán
Logic board 820-03400-A tích hợp M4 Pro, Unified Memory và NAND SSD nên cần túi chống tĩnh điện, tấm bảo vệ chip, đệm đầu cáp, nẹp chống cong và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main 820-03400-A dùng cho model nào?
Logic board trong bài dùng cho MacBook Pro 14 inch M4 Pro đời 2024, model A3401, cấu hình RAM 24GB và SSD 512GB.
M4 Pro trên main này có bao nhiêu nhân?
Cấu hình này dùng CPU 12-core gồm 8 nhân hiệu năng và 4 nhân tiết kiệm điện, GPU 16-core và Neural Engine 16-core.
RAM 24GB có nâng cấp được không?
Không. Unified Memory được hàn trên logic board và nằm trong kiến trúc bộ nhớ hợp nhất của Apple silicon.
SSD 512GB có phải ổ M.2 không?
Không. Bộ nhớ SSD sử dụng các chip NAND hàn trực tiếp trên logic board, không có khe M.2 tháo rời.
A3401 M4 Pro có mấy cổng Thunderbolt?
Máy có ba cổng Thunderbolt 5 dạng USB-C, hỗ trợ sạc, DisplayPort và USB4 với tốc độ tối đa công bố 120Gbps.
Máy dùng màn hình loại nào?
Máy dùng màn hình Liquid Retina XDR 14,2 inch, độ phân giải 3024×1964 và ProMotion thích ứng tối đa 120Hz.
Sạc 70W hay 96W mới đúng?
Cấu hình M4 Pro 12-core CPU đi kèm adapter USB-C 70W. Máy hỗ trợ sạc nhanh khi dùng adapter USB-C 96W trở lên với cáp MagSafe 3 phù hợp.
Thay main có làm mất dữ liệu không?
Có. SSD nằm trực tiếp trên logic board nên thay cả main đồng nghĩa chuyển sang bộ nhớ lưu trữ khác; dữ liệu trên main cũ không tự chuyển sang main mới.
Sau khi thay main có cần cài lại macOS không?
Main thay thế cần được kiểm tra firmware, khôi phục hoặc cài macOS và hoàn tất cấu hình sửa chữa theo trạng thái thực tế của máy.
Bảo hành và giao hàng thế nào?
Logic board thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
