Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Apple MacBook Pro 15-inch A1707 (Late 2016)
- Mã main
- 820-00281-A / 820-00281-10
- CPU
- Intel Core i7-6700HQ 2.6GHz
- GPU / VGA
- AMD Radeon Pro 450 2GB GDDR5
- RAM
- 16GB LPDDR3-2133 onboard
- Lưu trữ
- SSD PCIe 512GB onboard
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

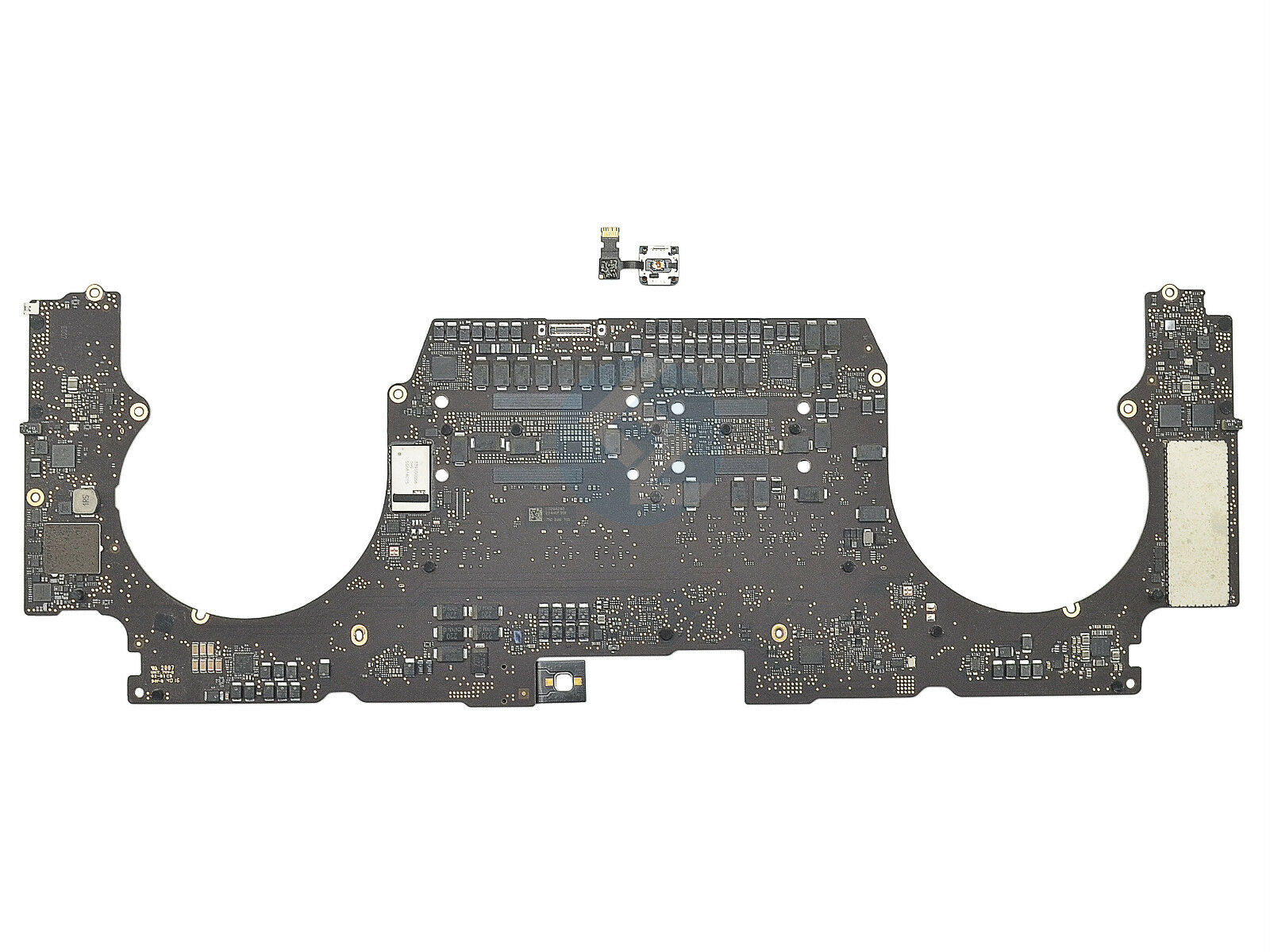

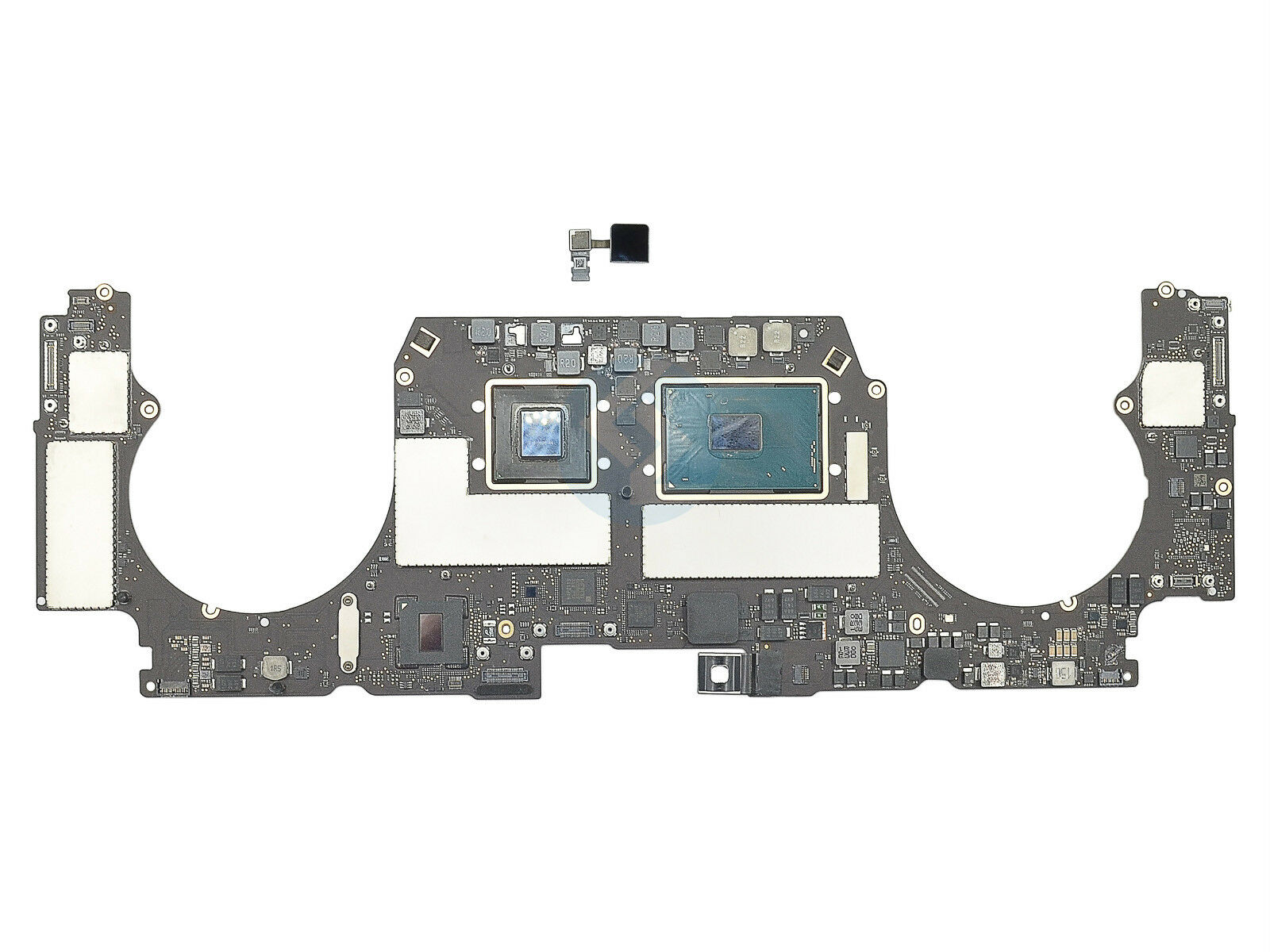

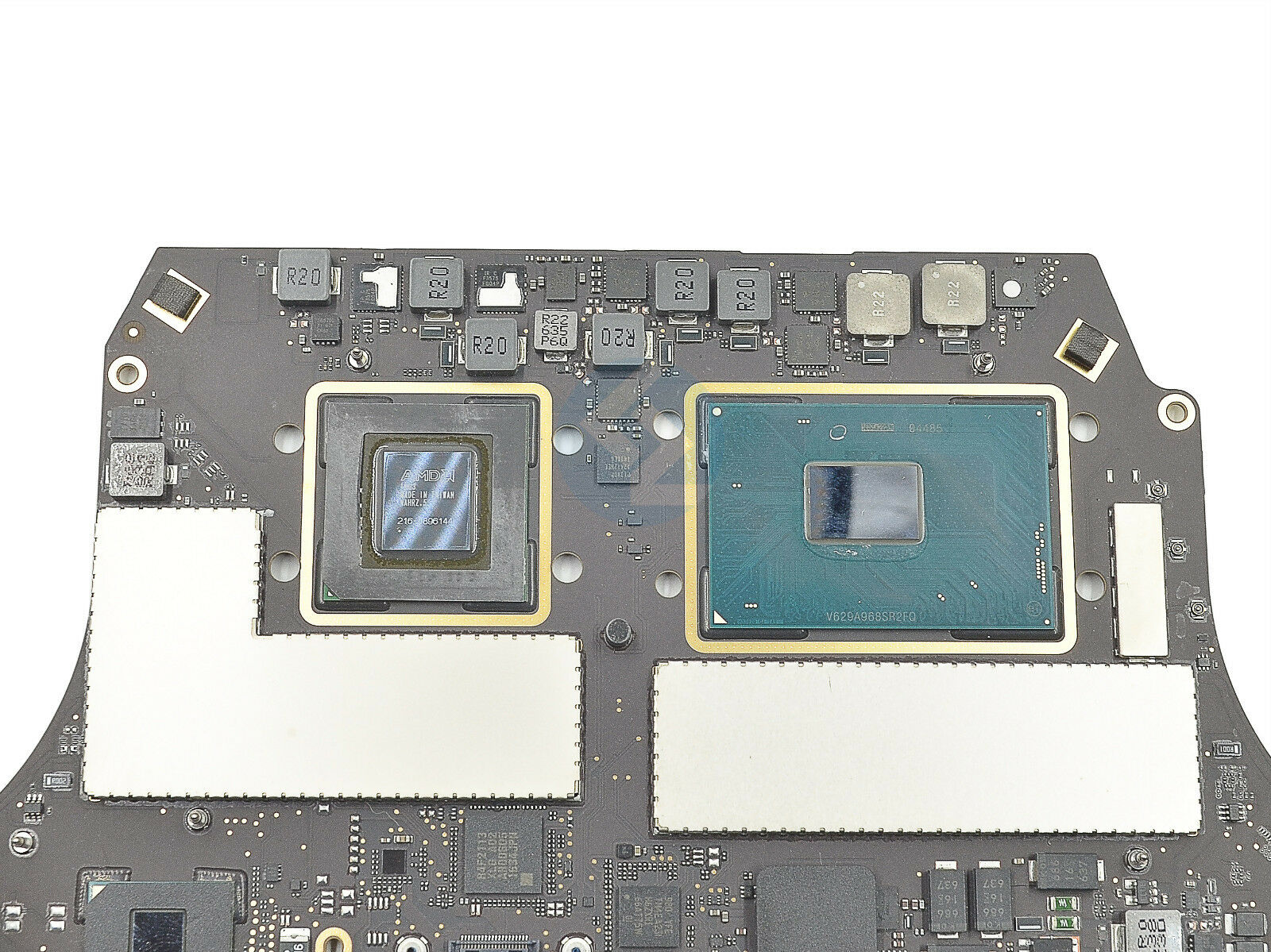

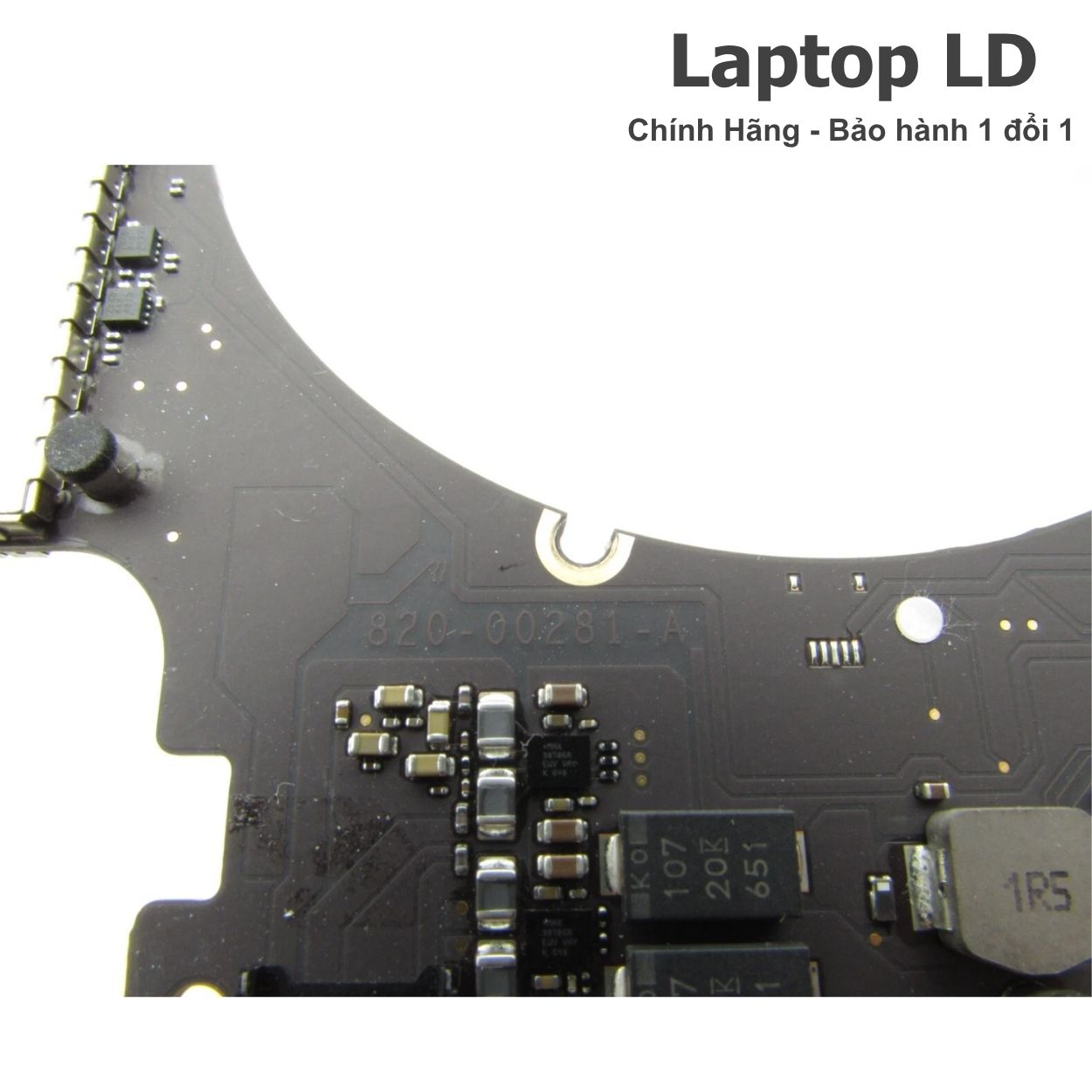

Main MacBook Pro 15 A1707 2016 16GB 512GB i7 2.6GHz 820-00281-A
Logic board Apple 820-00281-A / J80_MLB dành cho MacBook Pro 15-inch Late 2016 A1707, EMC 3072, MacBookPro13,3. Bản trong bài khóa đúng Core i7-6700HQ 2.6GHz, Radeon Pro 450 2GB GDDR5, RAM 16GB LPDDR3-2133 và SSD PCIe 512GB onboard.
Hỗ trợ trước khi mua: Laptop LD đối chiếu A1707 / EMC 3072 / MacBookPro13,3, board 820-00281-A, CPU 2.6GHz, Radeon Pro 450, RAM 16GB, SSD 512GB và Touch ID đúng cặp trước khi giao.

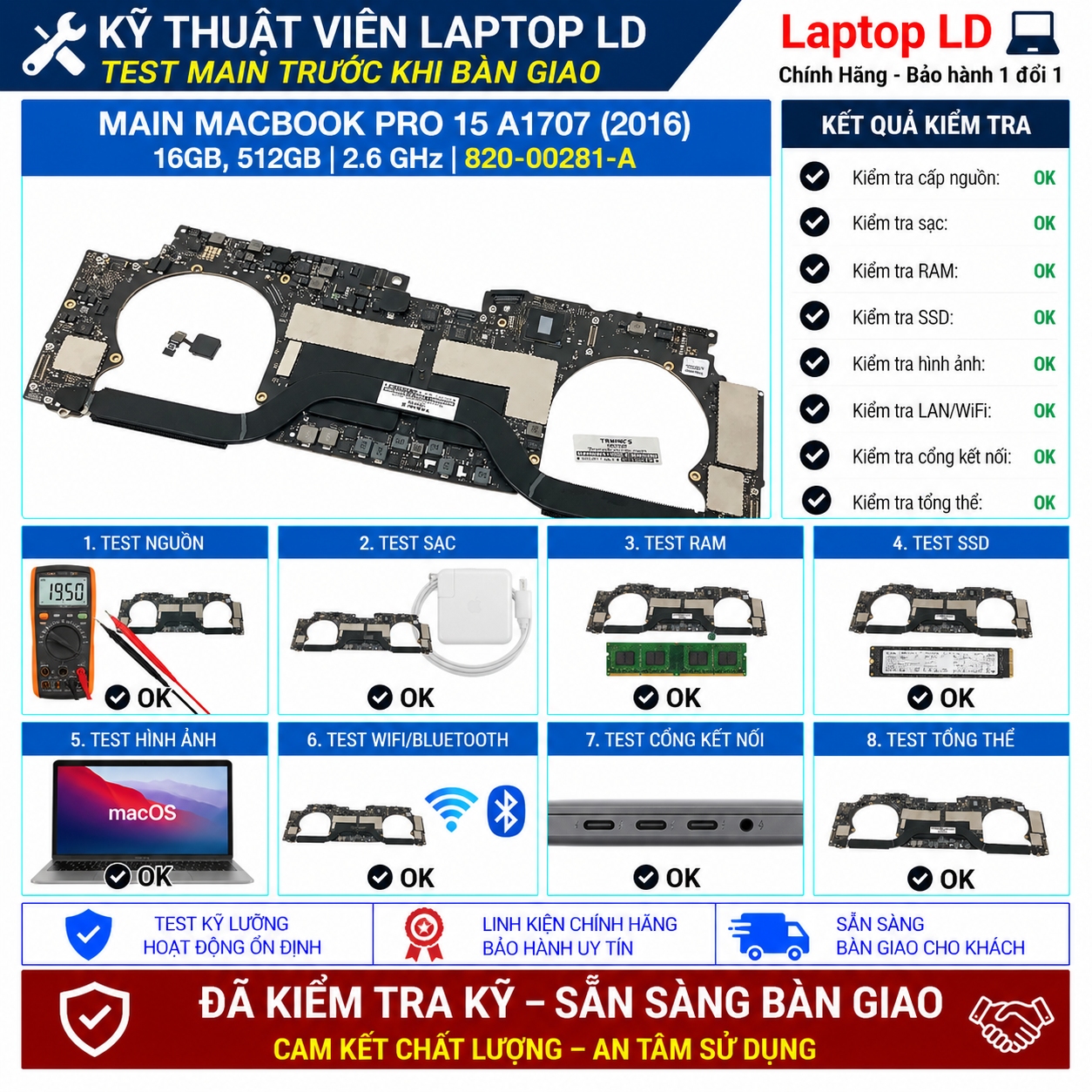

Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Apple service part cho đúng cấu hình 2.6GHz + 16GB + 512GB + Radeon Pro 450 gồm 661-06250 (FCC), 661-06251 (ETSI) và 661-06252 (ROW). CPU đúng là i7-6700HQ; bản i7-6820HQ thuộc cấu hình 2.7GHz.

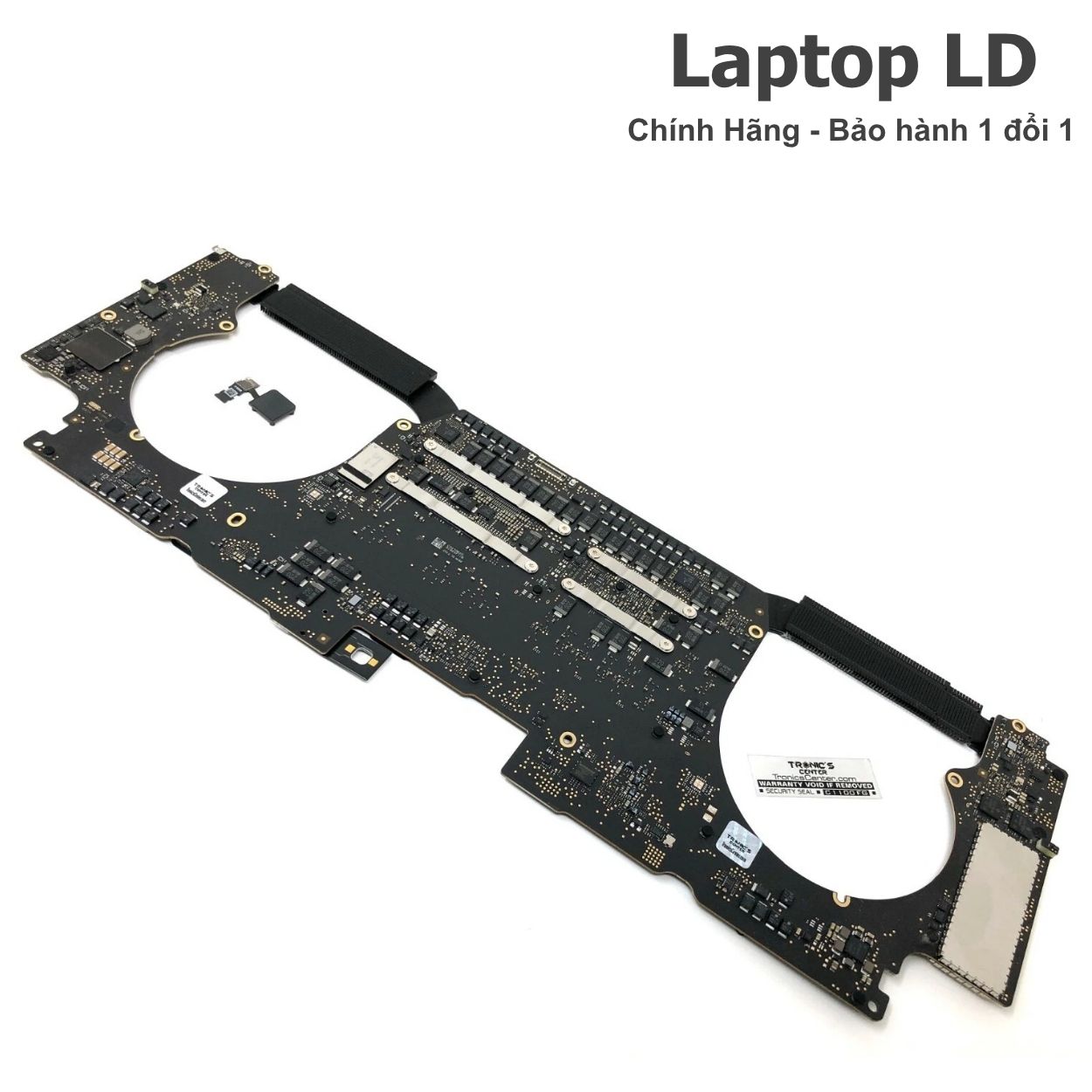

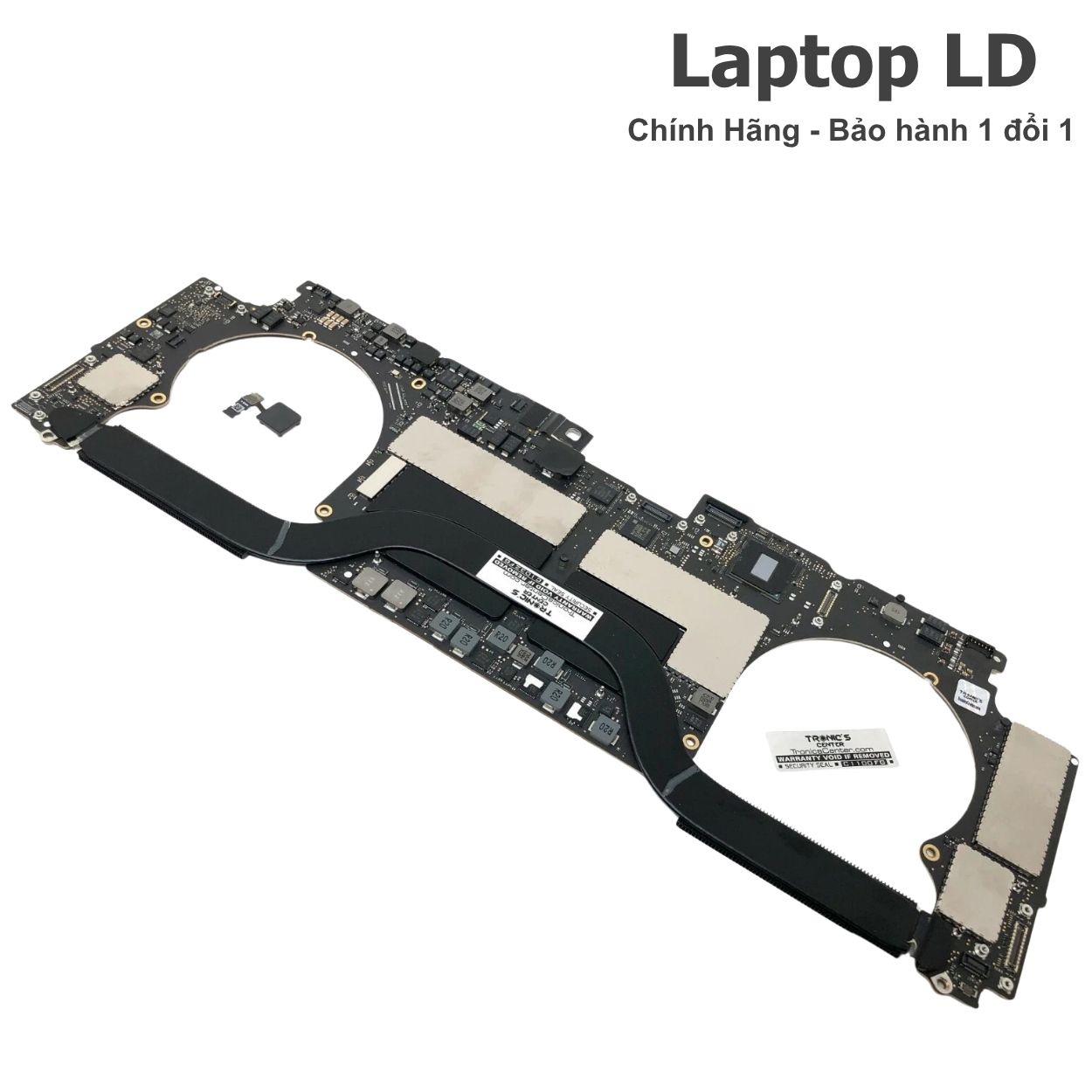

Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Apple MacBook Pro 15-inch A1707 (Late 2016)
- Mã main / PCB
- 820-00281-A / 820-00281-10
- CPU / SoC
- Intel Core i7-6700HQ 2.6GHz · 4 nhân 8 luồng · Turbo Boost tối đa 3.5GHz
- RAM / bộ nhớ
- 16GB LPDDR3-2133 onboard · không có khe nâng cấp
- GPU / VGA
- AMD Radeon Pro 450 2GB GDDR5 + Intel HD Graphics 530
- SSD / lưu trữ
- SSD PCIe 512GB onboard · không phải ổ M.2 rời
- Cổng ngoài
- 4× Thunderbolt 3 USB-C hỗ trợ sạc, DisplayPort, Thunderbolt đến 40Gb/s và USB 3.1 Gen 2 đến 10Gb/s; 1× jack tai nghe 3.5mm
- Không dây
- 802.11ac Wi-Fi · tương thích 802.11a/b/g/n · Bluetooth 4.2
Thông số kỹ thuật bổ sung
| Board revision | Apple 820-00281-A / 820-00281-10 · J80_MLB · Drawing 051-00647. Tài liệu schematic/boardview ghi nền này cho MacBook Pro 15-inch A1707 2016. |
|---|---|
| OEM part / FRU / SPS / DP/N | Bản i7 2.6GHz + 16GB + 512GB + Radeon Pro 450: Apple service part 661-06250 (FCC), 661-06251 (ETSI), 661-06252 (ROW). Printed board 820-00281-A. |
| Kết nối / I/O đặc trưng | RAM 16GB LPDDR3 và SSD PCIe 512GB onboard; 4 Thunderbolt 3 USB-C; audio 3.5mm; Touch Bar + Touch ID; Wi-Fi/Bluetooth tích hợp theo thiết kế máy. |
| BIOS / firmware | EFI/firmware dành cho MacBookPro13,3 và nền J80 820-00281-A. Tài liệu sửa chữa ghi SPI BIOS 25Q64FVIQ 8MB; sau thay main cần kiểm tra khởi động macOS, Recovery, Touch Bar/Touch ID và firmware. |
| Tản nhiệt / adapter | Apple công bố adapter USB-C 87W và pin tích hợp 76Wh. Cấu hình i7-6700HQ + Radeon Pro 450 dùng cụm tản nhiệt kép; sau lắp cần kiểm tra quạt, tiếp xúc heatsink và nhiệt độ CPU/GPU. |
| Ghi chú cấu hình | CPU i7-6700HQ, Radeon Pro 450, RAM 16GB và SSD 512GB đều thuộc logic board. Không nên mô tả SSD 512GB như ổ rời có thể nâng cấp đơn giản; khi thay main phải chọn đúng dung lượng/GPU/service part. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Bản trong bài — 2.6GHz / Radeon Pro 450 | Core i7-6700HQ · Radeon Pro 450 2GB GDDR5 | 16GB LPDDR3-2133 onboard · SSD 512GB onboard | 820-00281-A · 661-06250/06251/06252 theo khu vực |
| Bản 2.7GHz / Radeon Pro 455 | Core i7-6820HQ 2.7GHz · Radeon Pro 455 2GB GDDR5 | 16GB LPDDR3-2133 onboard · SSD từ 512GB tùy service part | Cùng A1707/820-00281 family nhưng CPU, GPU và Apple service part khác; không thay chéo chỉ theo hình dáng bo |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm

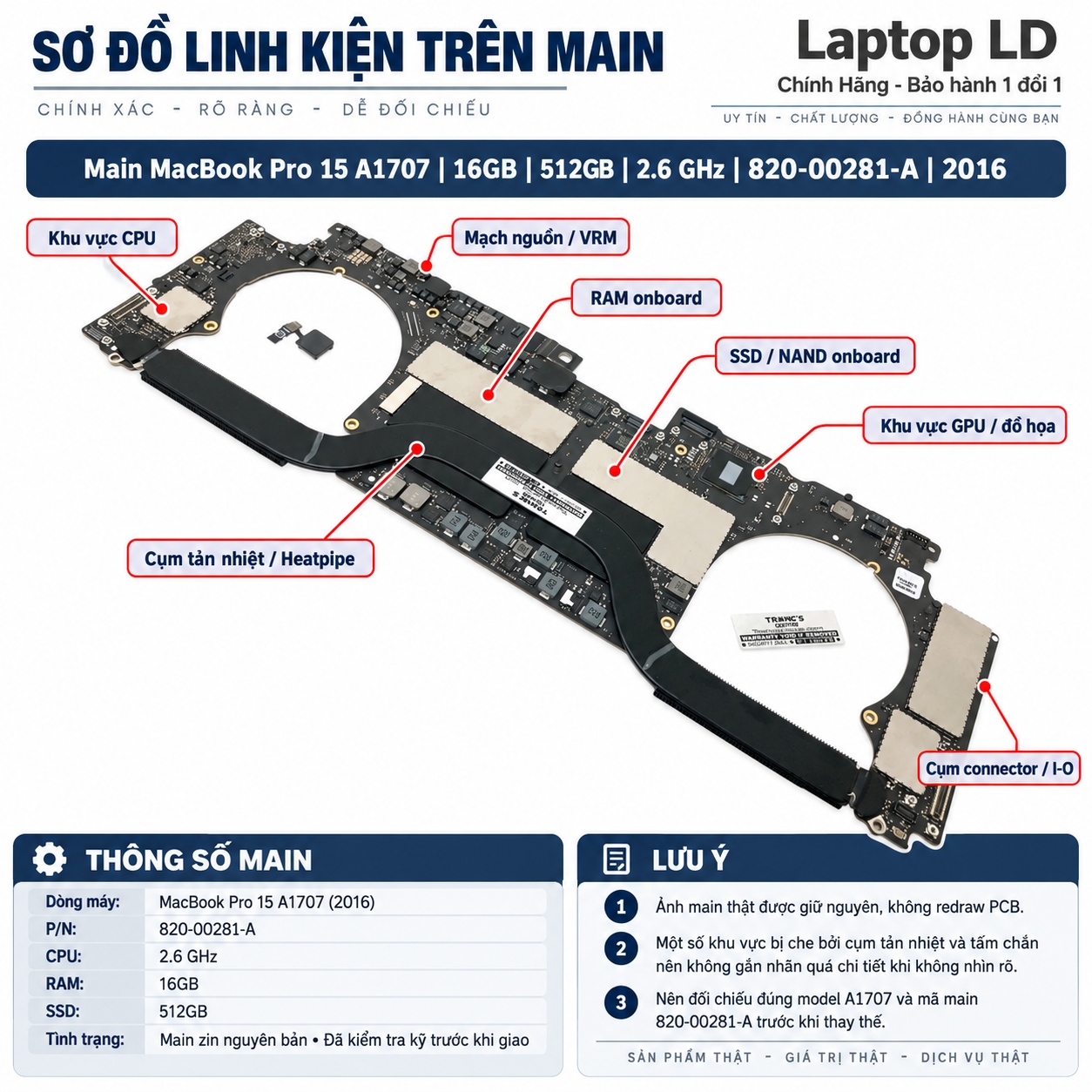

Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không nguồn hoặc không nhận sạc USB-C | Adapter/cáp USB-C, một trong bốn cổng Thunderbolt, mạch USB-C/Power Delivery, pin, nguồn chờ hoặc chạm chập trên logic board. | Thử adapter USB-C 87W và cáp tốt, kiểm tra từng cổng Thunderbolt 3, cô lập pin khi cần rồi đo nguồn vào và các rail nguồn chờ. |
| Có nguồn nhưng không khởi động hoặc không lên hình | EFI, màn hình/cáp, RAM onboard, SSD onboard, nguồn CPU/GPU hoặc lỗi phần cứng trên main. | Kiểm tra phản hồi nguồn, thử xuất hình ngoài qua Thunderbolt 3, kiểm tra Recovery và các rail nguồn trước khi khoanh vùng CPU/GPU/RAM. |
| Treo, kernel panic hoặc lỗi bộ nhớ | RAM LPDDR3 onboard, nguồn RAM, đường tín hiệu hoặc CPU/PCH. | Chạy Apple Diagnostics khi máy còn khởi động được, kiểm tra nhận đủ 16GB RAM và đo nguồn/đường liên quan trước khi kết luận lỗi RAM. |
| Không nhận SSD hoặc không vào macOS | SSD 512GB onboard, firmware, nguồn SSD hoặc đường dữ liệu trên logic board. | Kiểm tra nhận ổ trong Recovery/Disk Utility khi có thể và đo nguồn SSD để tách lỗi phần mềm/firmware với lỗi phần cứng. |
| Sọc hình, treo khi chuyển GPU hoặc không nhận Radeon Pro 450 | Driver/macOS, nguồn GPU, VRAM GDDR5, tản nhiệt hoặc chip Radeon Pro 450. | Kiểm tra Intel HD 530 và Radeon Pro 450 riêng theo tải, theo dõi nhiệt/quạt và xuất hình ngoài để phân biệt lỗi phần mềm với GPU/VRAM/nguồn. |
| Touch ID không hoạt động sau khi thay main | Touch ID không đúng cặp với logic board, cáp/đầu nối hoặc lỗi Secure Enclave/firmware. | Kiểm tra nút Touch ID đi kèm đúng main, cáp và đầu nối; xác nhận nút nguồn trước rồi kiểm tra Touch ID trong macOS. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện trước khi thao tác. Xác nhận đúng A1707 / EMC 3072 / MacBookPro13,3, board 820-00281-A, i7-6700HQ 2.6GHz, Radeon Pro 450, RAM 16GB và SSD 512GB; giữ đúng Touch ID ghép cặp. Sau lắp, kiểm tra macOS, RAM/SSD, cả bốn Thunderbolt 3, sạc, xuất hình, Wi-Fi/Bluetooth, Touch Bar, Touch ID, GPU và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main MacBook Pro 15 A1707 2016 16GB 512GB i7 2.6GHz 820-00281-A
Main MacBook Pro A1707 2016 2.6GHz dùng CPU và GPU nào?
Bản 2.6GHz dùng Intel Core i7-6700HQ 4 nhân/8 luồng, Turbo tối đa 3.5GHz và AMD Radeon Pro 450 2GB GDDR5, cùng Intel HD Graphics 530. Radeon Pro 455 thuộc cấu hình 2.7GHz.
RAM 16GB và SSD 512GB trên A1707 có nâng cấp rời được không?
RAM LPDDR3-2133 và SSD PCIe đều nằm trên logic board của dòng này. Bản trong bài khóa 16GB RAM và SSD 512GB; khi đổi dung lượng cần chọn đúng logic-board variant/service part khác.
Apple part nào đúng cho bản 2.6GHz 16GB 512GB Radeon Pro 450?
Apple service guide liệt kê 661-06250 cho FCC, 661-06251 cho ETSI và 661-06252 cho ROW, đều là i7 2.6GHz, 16GB, 512GB và Radeon Pro 450.
Khi thay main A1707 cần lưu ý Touch ID gì?
Touch ID được ghép cặp với logic board. Khi thay main nên dùng đúng nút Touch ID đi cùng bộ main; nếu thiếu nút đã ghép cặp thì máy vẫn có thể hoạt động nhưng chức năng Touch ID sẽ bị mất.
