Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Apple MacBook Air 13-inch (M2, 2022)
- Mã main
- Apple Logic Board 820-02536-A
- CPU
- Apple M2 · CPU 8 lõi
- GPU / VGA
- GPU tích hợp 8 lõi hoặc 10 lõi
- RAM
- Unified memory LPDDR5 16GB
- Lưu trữ
- SSD 256GB
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

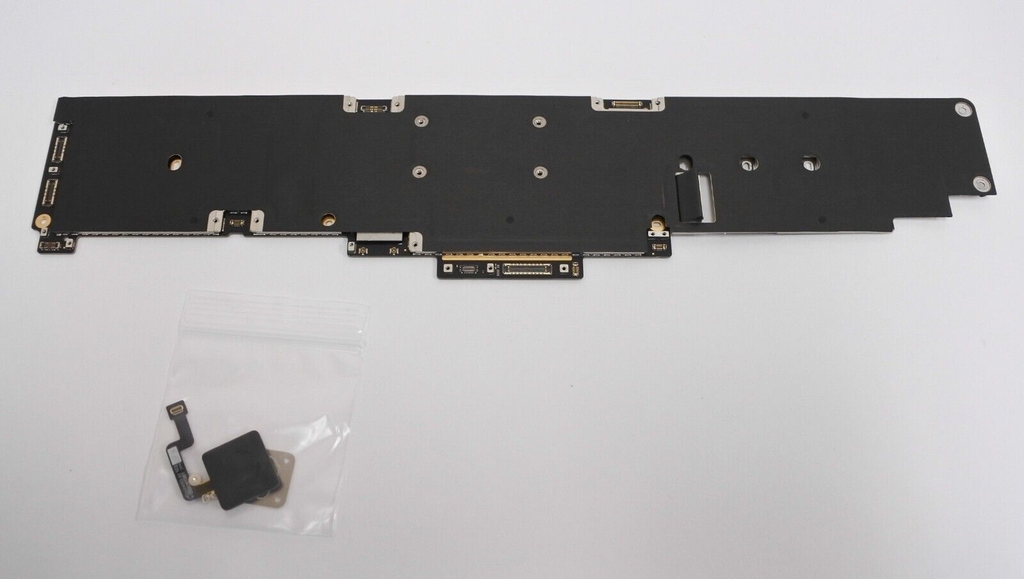

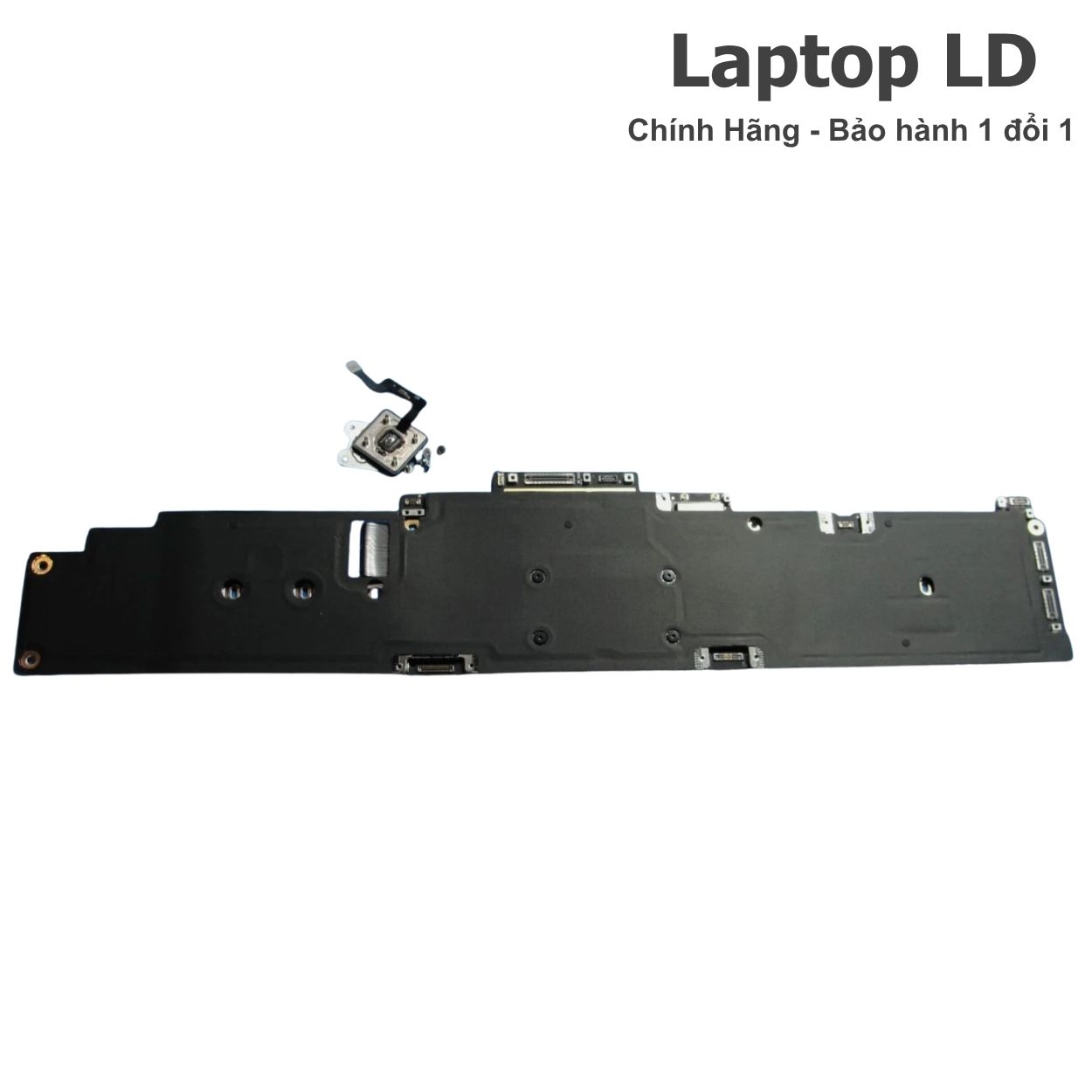

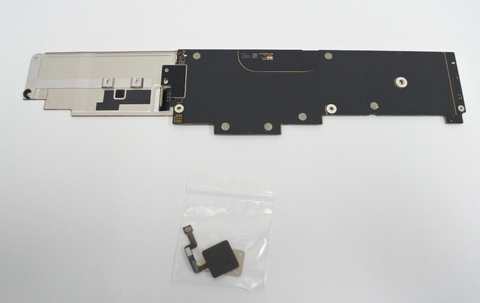

Main Apple MacBook Air 13 M2 A2681 2022 820-02536-A
Logic board 820-02536-A dùng cho MacBook Air 13.6-inch M2 2022 model A2681, EMC 4074, Mac14,2. Một mã PCB có nhiều biến thể: M2 CPU 8 lõi với GPU 8 hoặc 10 lõi, unified memory 8/16/24GB và SSD onboard 256GB/512GB/1TB/2TB; vì vậy cần khóa đúng Apple service part và cấu hình RAM/SSD/GPU trước khi giao.
Hỗ trợ trước khi mua: Không chọn chỉ theo 820-02536-A. Cần đối chiếu đủ GPU 8/10-core, unified memory 8/16/24GB, SSD 256GB/512GB/1TB/2TB và Apple service part 661-25623 đến 661-25646. Touch ID là linh kiện ghép cặp với logic board; nếu thay board khác mà không có Touch ID đã ghép cặp, máy vẫn có thể hoạt động nhưng Touch ID có thể không dùng được.

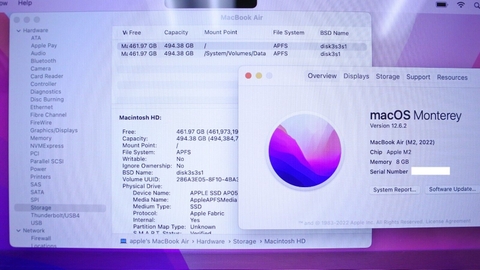

Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: CPU, GPU, unified memory và SSD đều nằm trên logic board. MagSafe 3 board, hai USB-C/Thunderbolt port boards, audio board, pin, loa, màn hình và cáp là các cụm rời; chỉ đi kèm khi mô tả hoặc đơn hàng ghi rõ.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Apple MacBook Air 13-inch (M2, 2022) · A2681 · EMC 4074 · Mac14,2
- Mã main / PCB
- Apple Logic Board 820-02536-A · M2 3.49GHz
- CPU / SoC
- Apple M2 · CPU 8 lõi (4 hiệu năng + 4 tiết kiệm điện) · 3.49 GHz theo nhận dạng service/repair
- RAM / bộ nhớ
- Unified memory LPDDR5 8GB / 16GB / 24GB · hàn trên logic board · không nâng cấp rời
- GPU / VGA
- GPU tích hợp 8 lõi hoặc 10 lõi tùy Apple service part
- SSD / lưu trữ
- SSD 256GB / 512GB / 1TB / 2TB · NAND tích hợp trên logic board · không có khe SSD rời
- Cổng ngoài
- Hệ thống A2681 có MagSafe 3, 2× Thunderbolt / USB 4 hỗ trợ sạc, DisplayPort, Thunderbolt 3 40Gbps, USB 4 40Gbps và USB 3.1 Gen 2 10Gbps, cùng jack tai nghe 3.5mm; các cổng này nằm trên các board/cụm modular riêng kết nối với logic board
- Không dây
- Wi-Fi 6 (802.11ax) + Bluetooth 5.3 theo thông số Apple của MacBook Air M2 2022
Thông số kỹ thuật bổ sung
| Board revision | Apple 820-02536-A · schematic/boardview còn ghi 820-02536 và 820-02536-09 |
|---|---|
| OEM part / FRU / SPS / DP/N | 661-25623 đến 661-25634 = M2 GPU 8-core với RAM 8/16/24GB và SSD 256GB–2TB; 661-25635 đến 661-25646 = M2 GPU 10-core với RAM 8/16/24GB và SSD 256GB–2TB |
| Kết nối / I/O đặc trưng | A2681 dùng hai USB-C/Thunderbolt port boards rời, MagSafe 3 board rời và audio board rời. Logic board giao tiếp với các cụm này; không mặc định coi MagSafe, USB-C port boards hoặc audio board là một phần của main nếu đơn hàng không ghi kèm. |
| BIOS / firmware | Apple silicon không dùng BIOS PC truyền thống. Firmware hệ thống có thể được Revive/Restore qua DFU bằng một Mac khác; Apple Repair Manual yêu cầu chạy System Configuration sau quy trình thay logic board theo hướng dẫn sửa chữa chính hãng. |
| Tản nhiệt / adapter | MacBook Air M2 là thiết kế không quạt, dùng tản nhiệt thụ động. Apple Repair Manual yêu cầu thay heat sink trong quy trình logic-board chính hãng; gói main bán rời chỉ kèm heat sink khi mô tả ghi rõ. Adapter hệ thống: 30W USB-C ở bản GPU 8-core, 35W dual USB-C ở một số bản GPU 10-core/512GB; hỗ trợ sạc nhanh với adapter USB-C 70W. |
| Ghi chú cấu hình | 820-02536-A không đại diện cho một dung lượng RAM/SSD duy nhất. Apple Fix Pros liệt kê đầy đủ 24 service part: 661-25623…661-25646, phủ GPU 8/10-core, RAM 8/16/24GB và SSD 256GB/512GB/1TB/2TB. Khi đăng kho nên ghi rõ đủ 3 thông số GPU + RAM + SSD. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| M2 · GPU 8-core | 661-25623 → 661-25634 | CPU 8-core 3.49GHz · RAM 8/16/24GB · SSD 256GB/512GB/1TB/2TB | Cần chọn đúng service part theo RAM và SSD; 820-02536-A tự nó chưa khóa cấu hình |
| M2 · GPU 10-core | 661-25635 → 661-25646 | CPU 8-core 3.49GHz · RAM 8/16/24GB · SSD 256GB/512GB/1TB/2TB | Khác GPU và service part so với bản 8-core; cần đối chiếu đúng cấu hình máy cũ |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không vào chế độ khởi động | Nguồn USB-C/MagSafe, pin, MagSafe board, USB-C board, firmware hoặc đường nguồn trên logic board có thể gây lỗi. | Thử adapter/cáp tốt, kiểm tra MagSafe 3 và USB-C, cô lập pin theo quy trình an toàn; nếu cần kiểm tra DFU/Revive trước khi kết luận lỗi logic board. |
| Máy lên nguồn nhưng màn hình đen hoặc không boot macOS | Firmware, màn hình/cáp, SSD onboard, unified memory hoặc M2 SoC có thể liên quan. | Kiểm tra màn hình ngoài qua USB-C, Startup Options/Recovery, Apple Diagnostics và DFU Revive; chỉ Restore khi cần vì Restore sẽ xóa dữ liệu. |
| Kernel panic, tự khởi động lại hoặc treo bất thường | Unified memory, NAND/SSD, firmware, nguồn hoặc M2 SoC trên logic board có thể gây mất ổn định. | Chạy Apple Diagnostics, kiểm tra log panic, firmware và nguồn; vì RAM/SSD hàn trên board nên lỗi phần cứng xác nhận ở các khối này thường liên quan trực tiếp logic board. |
| USB-C/Thunderbolt không nhận thiết bị, không xuất hình hoặc không sạc | Cáp/thiết bị, USB-C port board rời, connector/cáp nối hoặc mạch I/O trên logic board có thể gây lỗi. | Thử cáp và thiết bị tốt trên cả hai cổng, kiểm tra riêng USB-C port boards và connector trước khi kết luận lỗi logic board. |
| Không nhận ổ khởi động hoặc lỗi lưu trữ | NAND SSD được hàn trên logic board, firmware hoặc mạch nguồn/tín hiệu lưu trữ có thể gây lỗi. | Kiểm tra Disk Utility/Recovery và Apple Diagnostics; xác minh firmware trước khi kết luận hỏng NAND hoặc mạch SSD trên board. |
| Touch ID không hoạt động sau khi thay main | Touch ID sensor được ghép cặp với logic board; thay board khác hoặc dùng sensor không đúng cặp có thể làm mất chức năng Touch ID. | Đối chiếu Touch ID đi kèm board, connector và quy trình System Configuration; nếu board bán không kèm Touch ID đã ghép cặp cần ghi rõ trước khi lắp. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt nguồn, mở máy và cô lập pin theo quy trình ESD. CPU/GPU/RAM/SSD đều nằm trên logic board. Apple Repair Manual yêu cầu System Configuration sau thay logic board và yêu cầu thay Touch ID board trong quy trình chính hãng; cần giữ đúng cặp Touch ID với board bán thực tế. Không nhầm USB-C boards, MagSafe board và audio board rời là linh kiện mặc định đi kèm main.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main Apple MacBook Air 13 M2 A2681 2022 820-02536-A
Main 820-02536-A có phải chỉ có một cấu hình RAM và SSD không?
Không. Cùng 820-02536-A có GPU 8 hoặc 10 lõi, unified memory 8GB/16GB/24GB và SSD 256GB/512GB/1TB/2TB. Cần đối chiếu Apple service part 661-25623 đến 661-25646 để khóa đúng cấu hình.
RAM và SSD của MacBook Air A2681 M2 có nâng cấp rời được không?
Không theo thiết kế service thông thường. Unified memory và NAND SSD đều tích hợp trên logic board; iFixit cũng xác nhận logic board thay thế bao gồm RAM và SSD onboard.
Thay main A2681 có cần đúng Touch ID không?
Có nếu muốn giữ chức năng Touch ID. Touch ID sensor được ghép cặp với logic board; iFixit xác nhận board vẫn có thể hoạt động khi không có sensor đúng cặp nhưng Touch ID sẽ bị vô hiệu. Apple Repair Manual cũng yêu cầu quy trình System Configuration khi thay logic board.
Khi mua main có kèm MagSafe, USB-C board, Touch ID, tản nhiệt và adapter không?
CPU/GPU/RAM/SSD là phần tích hợp trên logic board. MagSafe board, hai USB-C port boards, audio board, Touch ID, heat sink, pin và adapter là các bộ phận riêng; chỉ đi kèm khi mô tả hoặc đơn hàng ghi rõ.
