Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Apple Mac mini A1347 (Late 2014)
- Mã main
- 820-5509-A
- CPU
- Intel Core i5-4260U 1.4GHz
- GPU / VGA
- Intel HD Graphics 5000
- RAM
- LPDDR3-1600 onboard
- Lưu trữ
- 1× SATA III 6Gb/s cho ổ 2.5-inch
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

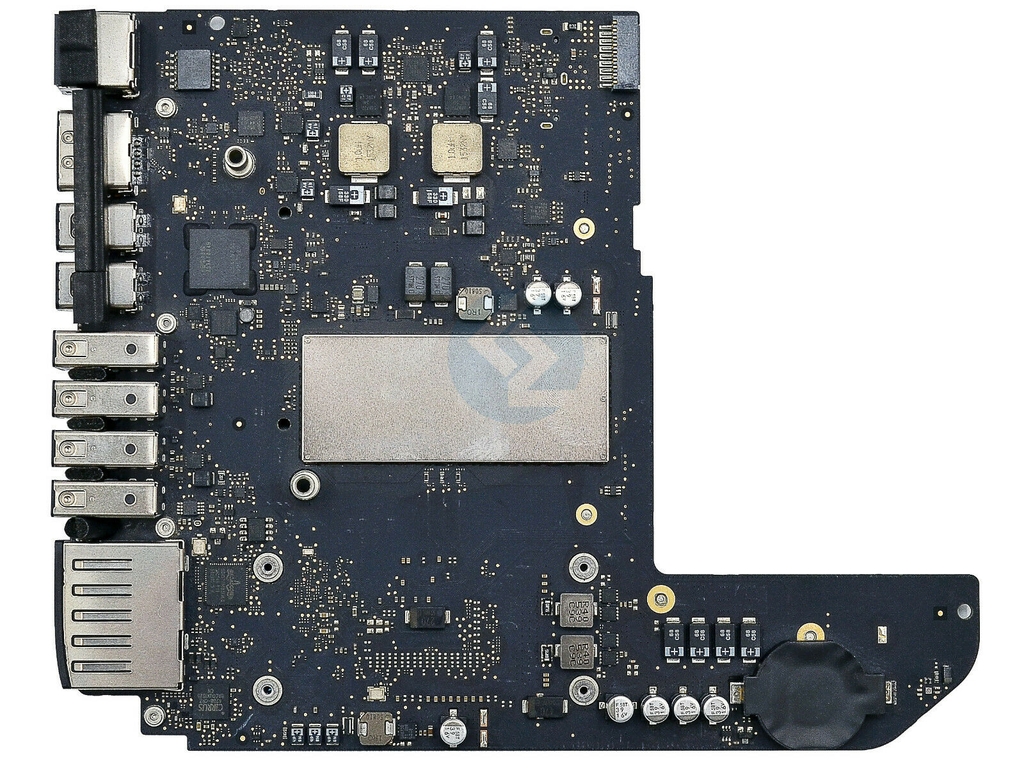

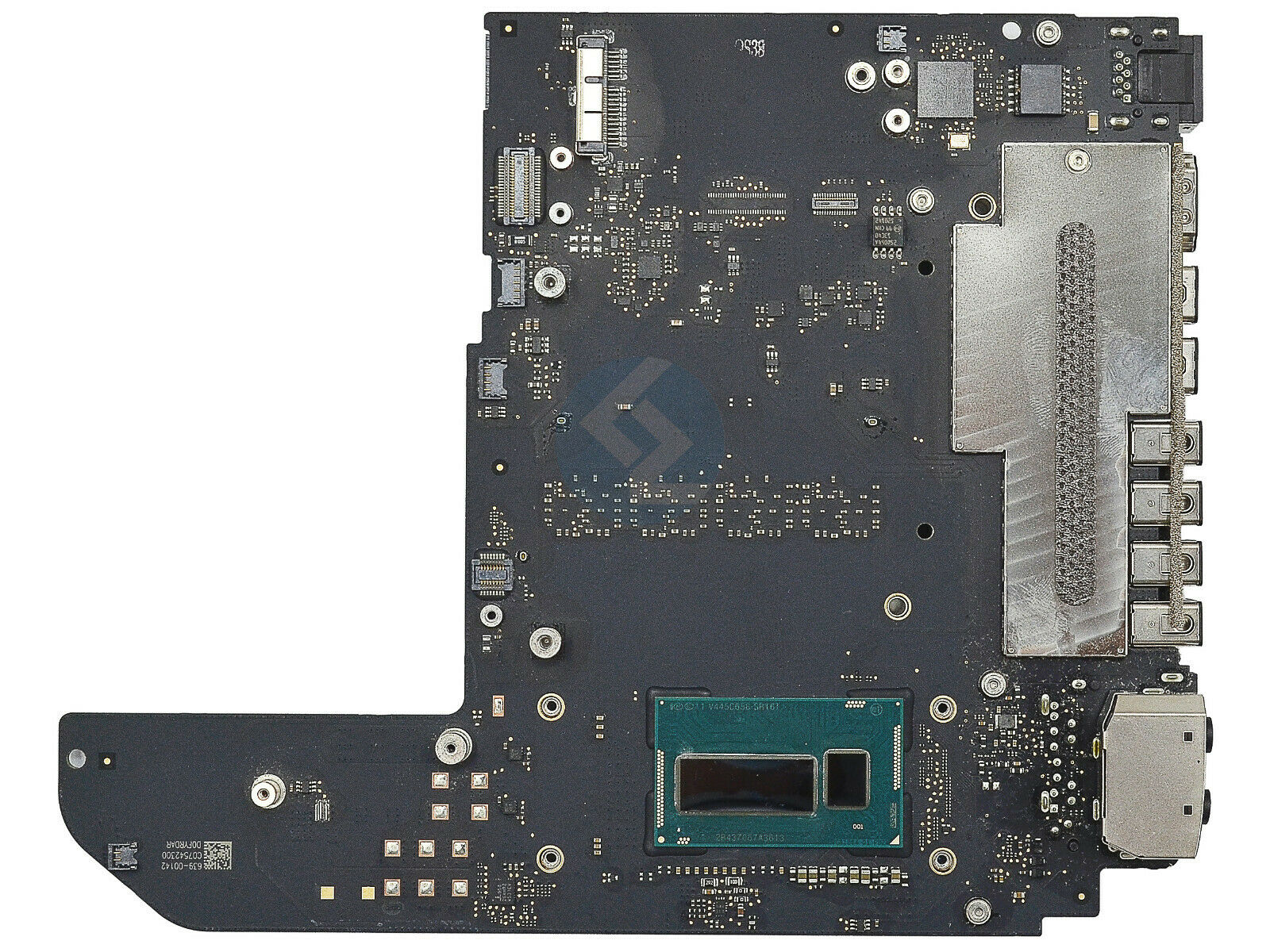

Main Apple Mac mini A1347 2014 i5 1.4GHz 820-5509-A
Logic board Apple J64 MLB_2C 820-5509-A dành cho Mac mini Late 2014 A1347 / EMC 2840 / Macmini7,1. Bản i5 1.4GHz dùng Core i5-4260U và Intel HD Graphics 5000; RAM LPDDR3-1600 được hàn trên bo, trong khi lưu trữ dùng SATA 2.5-inch và có đầu nối PCIe proprietary cho blade SSD/Fusion Drive.
Hỗ trợ trước khi mua: Laptop LD đối chiếu A1347 / EMC 2840, mã 820-5509-A, CPU i5-4260U 1.4GHz, dung lượng RAM onboard và tem Apple part trên bo thực tế trước khi giao.
Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Bản 1.4GHz của Apple xuất xưởng chuẩn với 4GB LPDDR3-1600 và HDD 500GB, có tùy chọn RAM 8GB/16GB và 1TB Fusion Drive. RAM hàn trên main; ổ 2.5-inch và blade SSD/Fusion Drive là phần lưu trữ rời theo cấu hình máy.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Apple Mac mini A1347 (Late 2014)
- Mã main / PCB
- 820-5509-A · J64 MLB_2C
- CPU / SoC
- Intel Core i5-4260U 1.4GHz · 2 nhân 4 luồng · Turbo Boost tối đa 2.7GHz
- RAM / bộ nhớ
- LPDDR3-1600 onboard · 4GB chuẩn, CTO 8GB/16GB · không có khe nâng cấp
- GPU / VGA
- Intel HD Graphics 5000
- SSD / lưu trữ
- 1× SATA III 6Gb/s cho ổ 2.5-inch + đầu nối PCIe proprietary cho blade SSD/Fusion Drive
- Cổng ngoài

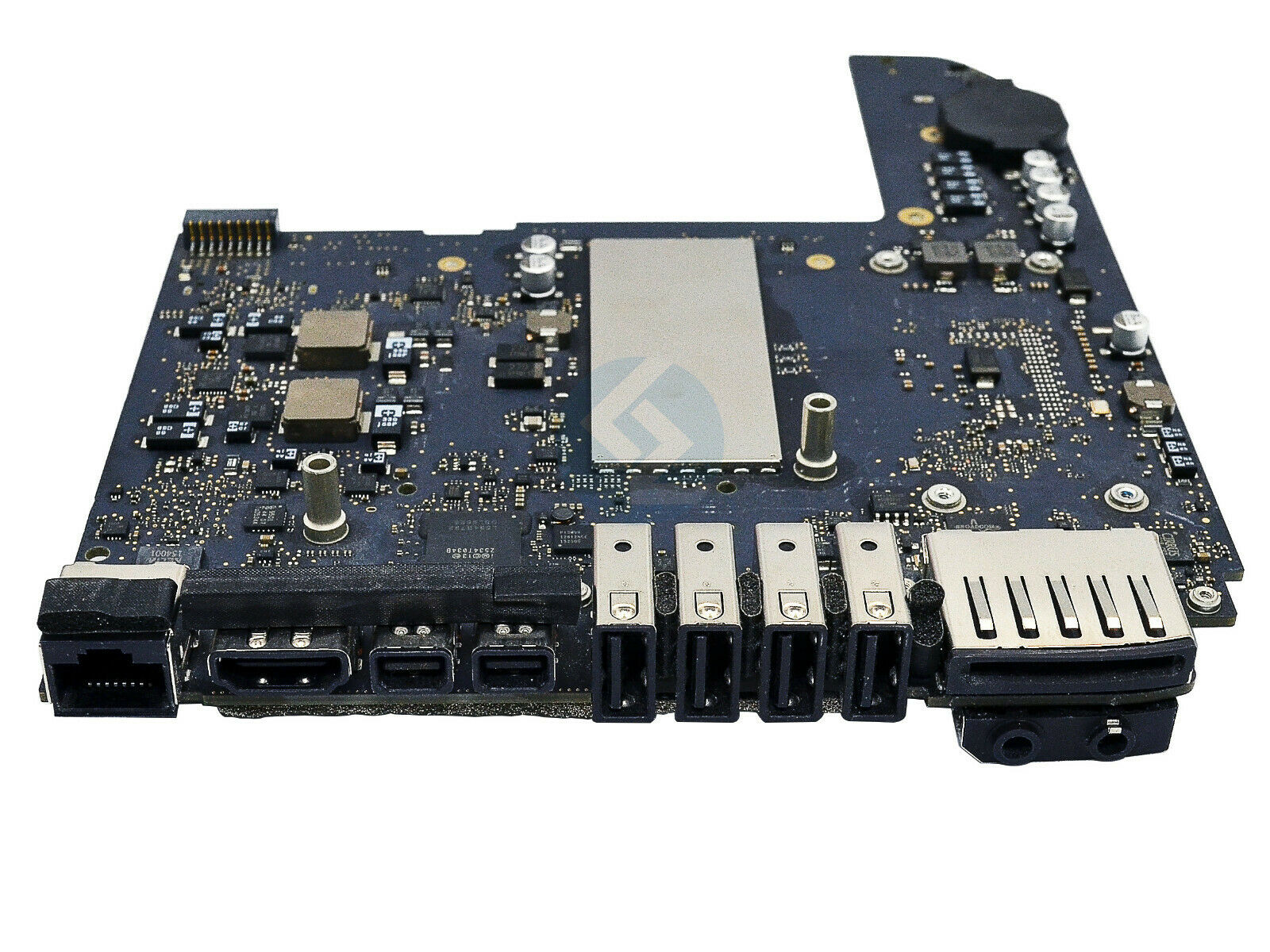

- 2× Thunderbolt 2 20Gbps; 4× USB 3.0 5Gbps; HDMI; Gigabit Ethernet RJ45; SDXC; audio in; headphone 3.5mm; IR receiver
- Không dây
- 802.11ac Wi-Fi · tương thích 802.11a/b/g/n · Bluetooth 4.0
Thông số kỹ thuật bổ sung
| Board revision | Apple J64 MLB_2C · PCB 820-5509-A · Rev 4.0.0 · Drawing 051-19072, tài liệu schematic ngày 2014-06-17. |
|---|---|
| OEM part / FRU / SPS / DP/N | Apple part 661-01022 / printed part 639-00142 được ghi nhận cho bản i5-4260U 1.4GHz + 4GB 820-5509-A. Các bản CTO RAM khác cần đối chiếu tem main thực tế. |
| Kết nối / I/O đặc trưng | RAM LPDDR3 hàn; 1 cổng SATA III 6Gb/s cho ổ 2.5-inch; đầu nối PCIe proprietary cho blade SSD qua cáp tương ứng; 2 Thunderbolt 2; 4 USB 3.0; HDMI; RJ45; SDXC; audio. |
| BIOS / firmware | EFI/firmware dành cho Macmini7,1 và nền J64 820-5509-A. Khi thay logic board cần kiểm tra serial/EFI, khả năng nhận RAM/lưu trữ và cập nhật macOS/firmware theo khả năng hỗ trợ của Mac mini Late 2014. |
| Tản nhiệt / adapter | Mac mini Late 2014 dùng nguồn AC tích hợp, 100–240V, 50–60Hz, công suất liên tục tối đa 85W. Sau khi thay main cần kiểm tra quạt, keo tản nhiệt, cảm biến và nhiệt độ dưới tải. |
| Ghi chú cấu hình | Core i5-4260U và RAM LPDDR3 thuộc mainboard. Ổ 2.5-inch SATA và blade SSD/Fusion Drive là linh kiện lưu trữ rời. Mac mini 2014 không dùng khe M.2 NVMe chuẩn PC; blade SSD sử dụng giao tiếp/đầu nối Apple proprietary qua cáp phù hợp. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Bản 1.4GHz tiêu chuẩn | Core i5-4260U · Intel HD Graphics 5000 | 4GB LPDDR3-1600 onboard | 820-5509-A · Apple part 661-01022 được ghi nhận cho bản 4GB |
| Bản 1.4GHz CTO RAM | Core i5-4260U · Intel HD Graphics 5000 | 8GB hoặc 16GB LPDDR3-1600 onboard theo cấu hình đặt hàng | Cùng A1347/Macmini7,1 nhưng dung lượng RAM và Apple part có thể khác; cần đối chiếu bo thực tế |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không nguồn hoặc bấm nút nguồn không phản ứng | Dây AC, bộ nguồn trong máy, nút nguồn, nguồn chờ hoặc chạm chập trên logic board. | Kiểm tra điện AC và bộ nguồn, cô lập thiết bị lưu trữ khi cần rồi đo các đường nguồn chính/nguồn chờ trước khi kết luận lỗi main. |
| Có nguồn nhưng không hình hoặc không khởi động macOS | EFI, RAM onboard, HDMI/Thunderbolt, ổ lưu trữ hoặc lỗi phần cứng trên logic board. | Thử màn hình/cáp HDMI hoặc Thunderbolt đã biết tốt, kiểm tra EFI và khả năng nhận ổ lưu trữ trước khi khoanh vùng CPU/RAM/nguồn. |
| Treo, kernel panic hoặc báo sai dung lượng RAM | RAM LPDDR3 hàn, nguồn RAM, đường tín hiệu hoặc CPU/PCH. | Kiểm tra dung lượng RAM trong System Information/Diagnostics và đo nguồn/đường liên quan để phân biệt lỗi phần mềm với RAM onboard. |
| Không nhận HDD/SSD hoặc Fusion Drive | Ổ 2.5-inch, cáp SATA, blade SSD/cáp PCIe, nguồn lưu trữ hoặc firmware. | Thử ổ SATA đã biết tốt, kiểm tra cáp SATA; với cấu hình Fusion/PCIe kiểm tra riêng blade SSD và cáp PCIe proprietary để tách lỗi ổ khỏi main. |
| USB/Thunderbolt/HDMI/LAN hoạt động không ổn định | Cáp/thiết bị ngoài, cổng vật lý, controller, nguồn cổng hoặc đường tín hiệu trên logic board. | Dùng thiết bị và cáp đã biết tốt thử từng cổng, sau đó kiểm tra nguồn cổng/controller tương ứng trên bo. |
| Máy nóng, quạt chạy mạnh hoặc tự tắt | Bụi, keo tản nhiệt, quạt/cảm biến, nguồn CPU hoặc tải bất thường. | Vệ sinh quạt/tản nhiệt, kiểm tra cảm biến và tiếp xúc heatsink; theo dõi nhiệt độ khi tải trước khi kết luận lỗi main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt dây AC, xả điện và chống tĩnh điện trước khi thao tác. Xác nhận đúng A1347 / EMC 2840 / Macmini7,1, board J64 820-5509-A, i5-4260U và dung lượng RAM onboard; chuyển ổ SATA/blade SSD và cáp đúng cấu hình. Sau lắp, kiểm tra EFI, RAM, lưu trữ, Thunderbolt 2, USB 3.0, HDMI, LAN, Wi-Fi/Bluetooth, audio và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Apple Mac mini A1347 2014 i5 1.4GHz 820-5509-A
Main Mac mini A1347 2014 i5 1.4GHz 820-5509-A dùng CPU và GPU gì?
Bản 1.4GHz dùng Intel Core i5-4260U hai nhân/bốn luồng, Turbo Boost tối đa 2.7GHz và Intel HD Graphics 5000.
RAM trên Mac mini 2014 có nâng cấp được không?
RAM LPDDR3-1600 được hàn trên logic board nên không có khe nâng cấp sau khi mua. Apple bán bản 1.4GHz chuẩn 4GB và cho phép đặt cấu hình 8GB hoặc 16GB từ đầu.
Mac mini 2014 820-5509-A có dùng M.2 NVMe không?
Không theo chuẩn khe M.2 NVMe PC thông thường. Mac mini Late 2014 có SATA III cho ổ 2.5-inch và đầu nối PCIe proprietary để dùng blade SSD Apple qua cáp tương ứng; cấu hình Fusion Drive sử dụng cả HDD và blade SSD.
Main 820-5509-A được kiểm tra những gì trước khi giao?
Laptop LD kiểm tra nguồn, EFI/khởi động, RAM onboard, SATA/PCIe storage, Thunderbolt 2, USB 3.0, HDMI, LAN, Wi-Fi/Bluetooth, audio, quạt và nhiệt độ trước khi bàn giao.
