Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Apple iMac 27-inch Retina 5K A1419 (Late 2015)
- Mã main
- 820-00291-A / 820-00292-A
- CPU
- Intel Core i5-6500 3.2GHz
- GPU / VGA
- AMD Radeon R9 M380 2GB
- RAM
- 4 khe SO-DIMM DDR3-1867
- Lưu trữ
- SATA cho ổ 3.5-inch/2.5-inch
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

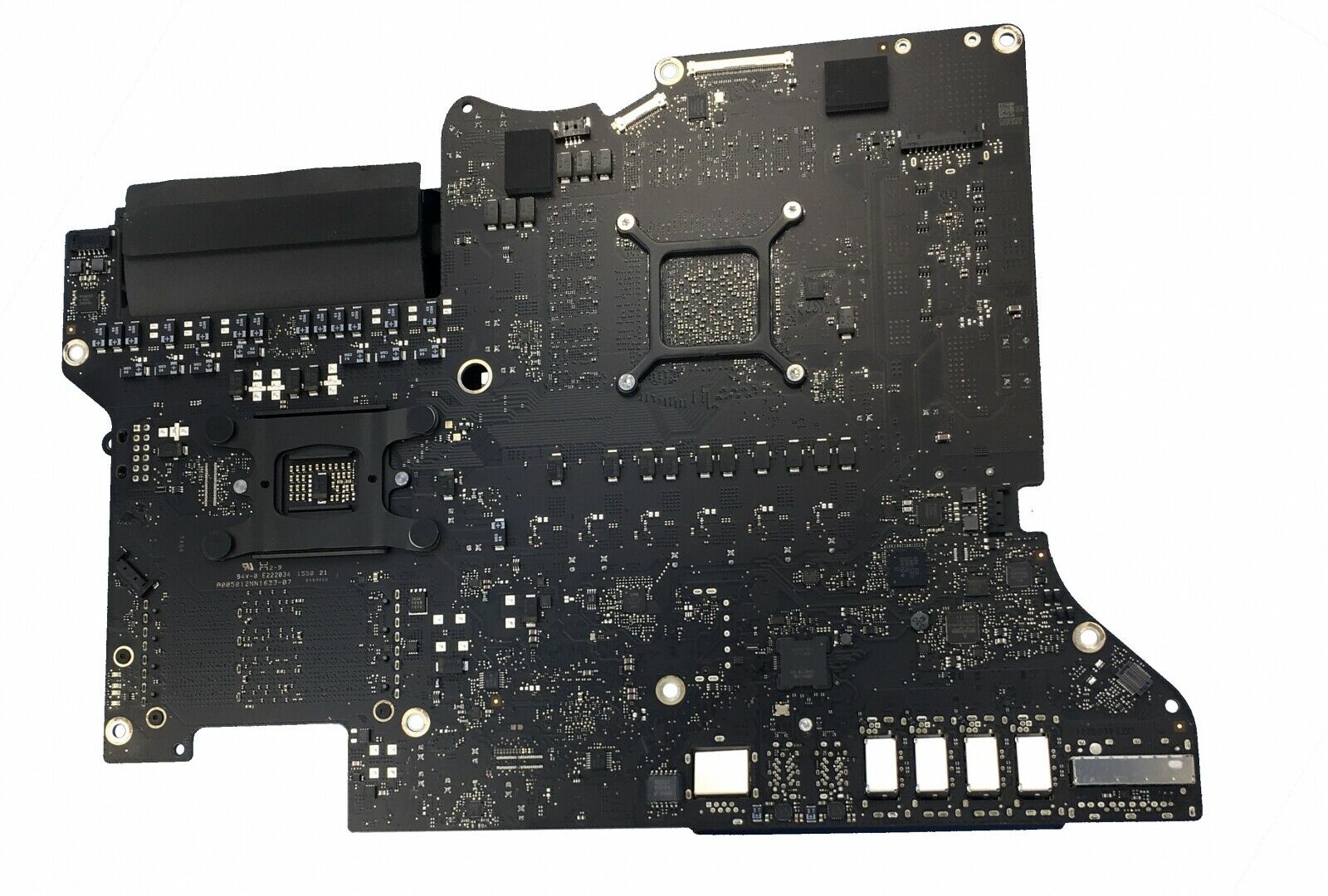

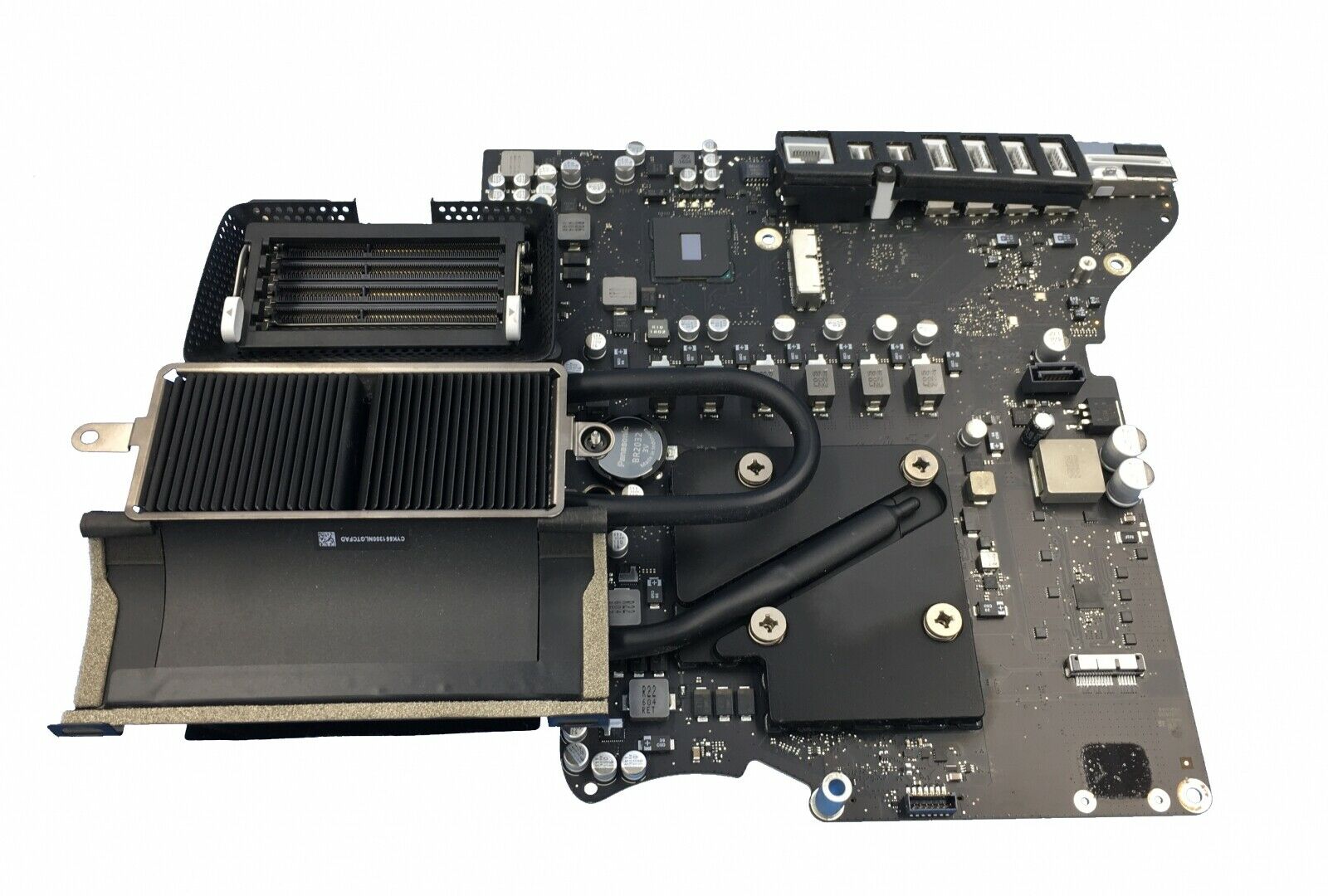

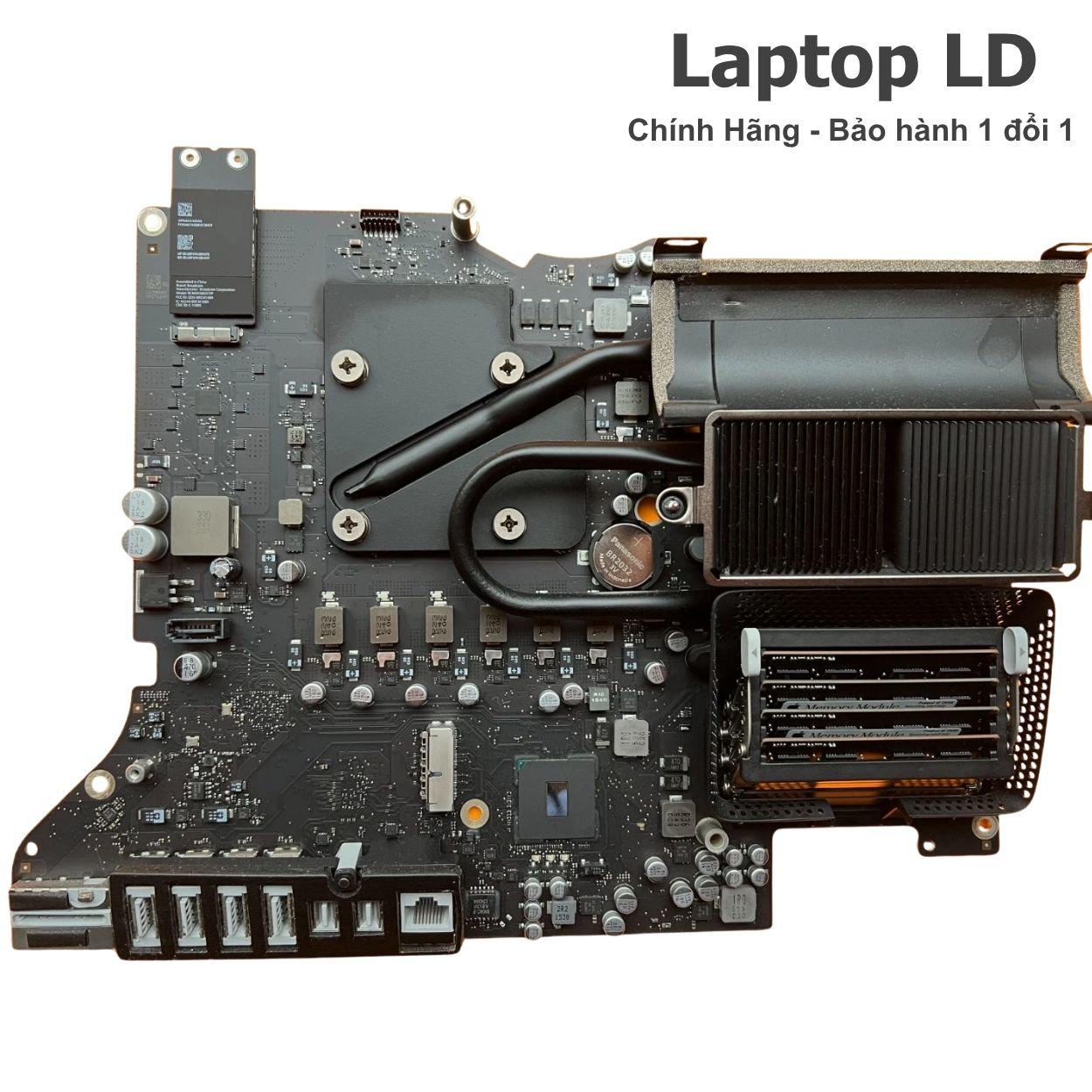

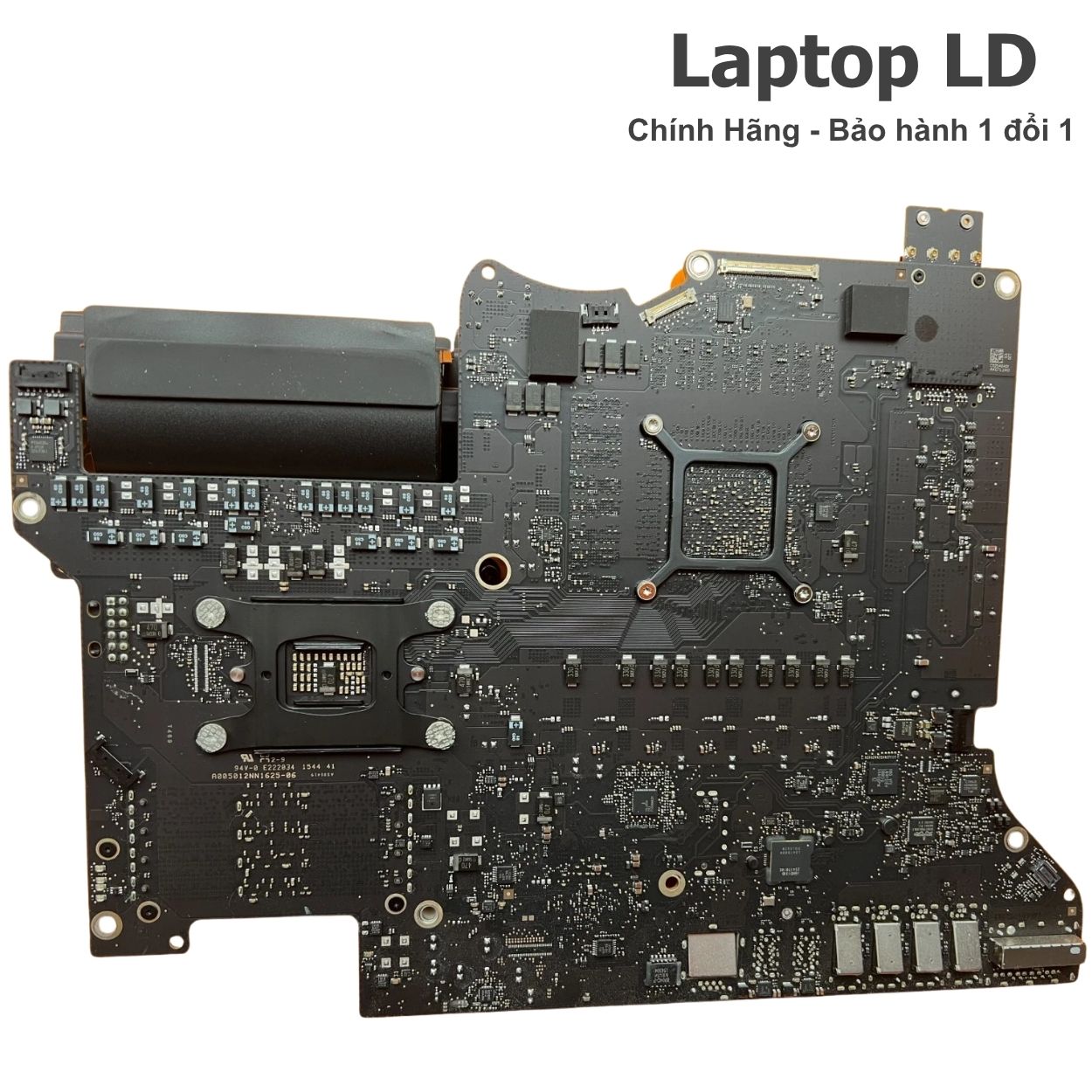

Main Apple iMac Late 2015 A1419 Retina 5K 27 i5-6500
Logic board dành cho iMac 27-inch Retina 5K Late 2015 A1419, EMC 2834, iMac17,1, dùng Intel Core i5-6500 3.2GHz socket LGA1151. Cùng cấu hình CPU 3.2GHz có hai biến thể GPU chính hãng: Radeon R9 M380 2GB và Radeon R9 M390 2GB, vì vậy cần đối chiếu đúng Apple Part/GPU trước khi thay.
Hỗ trợ trước khi mua: Laptop LD đối chiếu A1419 / EMC 2834 / iMac17,1, CPU i5-6500 3.2GHz, Apple Part, GPU M380/M390 và silkscreen board thực tế trước khi giao.
Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Apple công bố hai cấu hình 3.2GHz khác nhau: một bản Radeon R9 M380 2GB và một bản Radeon R9 M390 2GB. Không nên gộp hai GPU thành một main duy nhất chỉ vì cùng i5-6500.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Apple iMac 27-inch Retina 5K A1419 (Late 2015) · iMac17,1 · EMC 2834
- Mã main / PCB
- 820-00291-A / 820-00292-A theo GPU/BOM
- CPU / SoC
- Intel Core i5-6500 3.2GHz · 4 nhân 4 luồng · Turbo Boost tối đa 3.6GHz
- RAM / bộ nhớ
- 4 khe SO-DIMM DDR3-1867 · người dùng truy cập được · Apple hỗ trợ cấu hình tới 32GB
- GPU / VGA
- AMD Radeon R9 M380 2GB hoặc Radeon R9 M390 2GB GDDR5 tùy Apple Part/BOM
- SSD / lưu trữ
- SATA cho ổ 3.5-inch/2.5-inch + đầu nối Apple PCIe blade SSD · hỗ trợ HDD, Fusion Drive hoặc SSD theo cấu hình
- Cổng ngoài

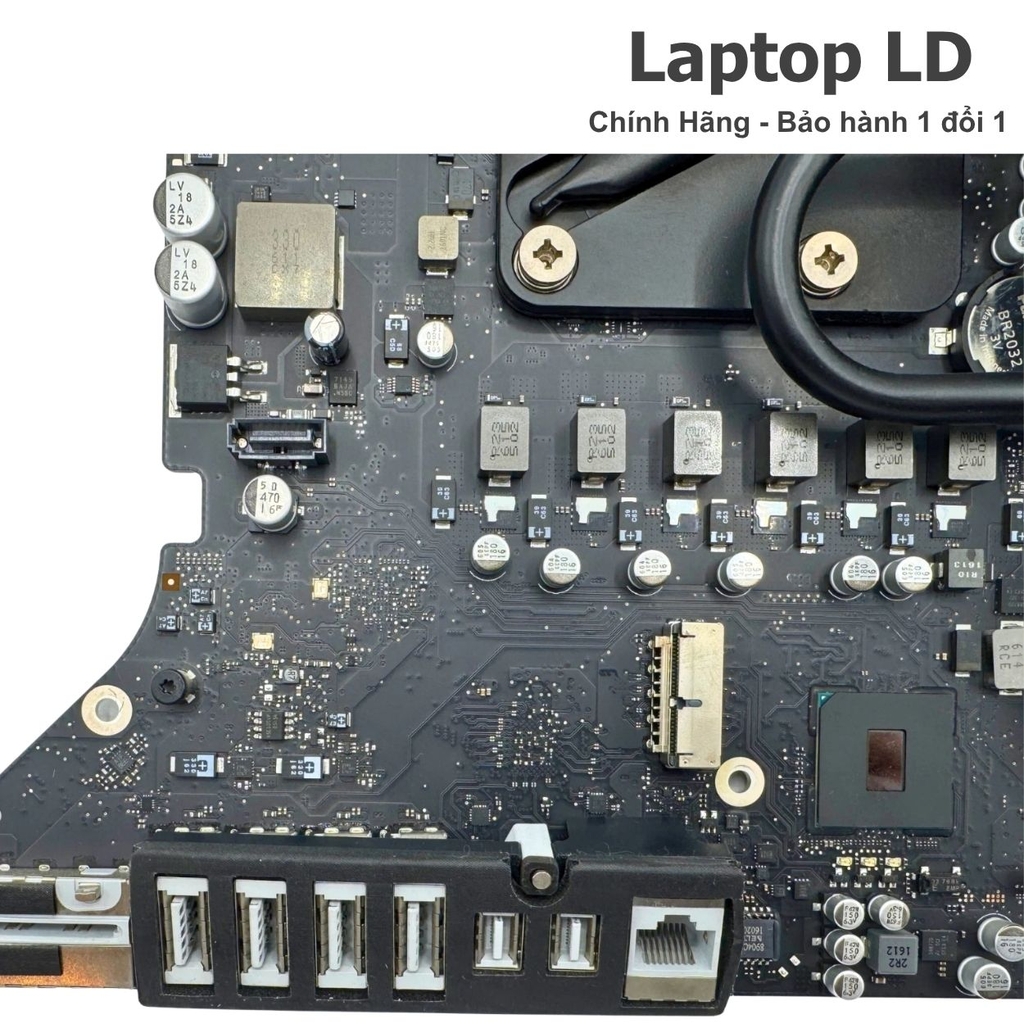

- 4× USB 3.0; 2× Thunderbolt 2 kiêm Mini DisplayPort output; Gigabit Ethernet RJ45; khe SDXC; jack tai nghe 3.5mm/optical digital audio output
- Không dây
- 802.11ac Wi-Fi · tương thích 802.11a/b/g/n · Bluetooth 4.0
Thông số kỹ thuật bổ sung
| Board revision | Late 2015 iMac17,1 dùng họ printed board 820-00291-A / 820-00292-A theo GPU/BOM. Với bản i5-6500 + Radeon R9 M390, Apple Part 661-03170 được đối chiếu với PPN 820-00292-A. |
|---|---|
| OEM part / FRU / SPS / DP/N | Apple Part 661-03169 được ghi nhận cho i5-6500 3.2GHz + Radeon R9 M380 2GB; 661-03170 cho i5-6500 3.2GHz + Radeon R9 M390 2GB. Cần đối chiếu silkscreen PPN thực tế vì catalog linh kiện có khác biệt theo BOM. |
| Kết nối / I/O đặc trưng | 4 khe DDR3-1867 SO-DIMM; SATA; đầu nối Apple PCIe blade SSD; 4 USB 3.0; 2 Thunderbolt 2; RJ45; SDXC; audio 3.5mm. |
| BIOS / firmware | EFI/firmware dành cho iMac17,1 và đúng Late 2015 board/BOM. Khi sửa hoặc nạp firmware cần sao lưu dữ liệu gốc, kiểm tra serial/EFI và đối chiếu đúng board cùng GPU. |
| Tản nhiệt / adapter | iMac dùng bộ nguồn AC tích hợp, điện áp vào 100–240V AC, 50–60Hz. Sau thay main cần kiểm tra PSU, quạt, cảm biến, heatsink và nhiệt độ CPU/GPU. |
| Ghi chú cấu hình | CPU i5-6500 dùng socket LGA1151 nên có thể tháo khỏi logic board; GPU Radeon là phần của logic board. RAM SO-DIMM và các ổ SATA/blade SSD là linh kiện rời. Vì tiêu đề chưa ghi GPU, RC8 giữ cả M380 và M390. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| i5-6500 + Radeon R9 M380 | Core i5-6500 3.2GHz · Radeon R9 M380 2GB GDDR5 | Apple Part 661-03169 · iMac17,1 · EMC 2834 | Đối chiếu PPN/silkscreen thực tế trước khi thay vì catalog linh kiện có thể ghi khác theo BOM |
| i5-6500 + Radeon R9 M390 | Core i5-6500 3.2GHz · Radeon R9 M390 2GB GDDR5 | Apple Part 661-03170 · PPN 820-00292-A | Chọn đúng khi main cũ/tem Apple Part xác nhận Radeon R9 M390 |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không nguồn hoặc bấm nút nguồn không phản ứng | Dây AC, bộ nguồn trong máy, nút nguồn, nguồn chờ hoặc chạm chập trên logic board. | Kiểm tra điện AC, PSU và các nguồn chờ; cô lập thiết bị rời khi cần rồi đo nguồn đầu vào trước khi kết luận lỗi main. |
| Có nguồn nhưng không hình hoặc không boot macOS | EFI, RAM SO-DIMM, màn/cáp màn 5K, storage, nguồn CPU/GPU hoặc lỗi logic board. | Thử RAM tốt ở từng khe, kiểm tra storage/EFI và xuất hình ngoài qua Thunderbolt khi phù hợp trước khi khoanh vùng CPU/GPU. |
| Không nhận RAM, treo hoặc kernel panic | Thanh DDR3, socket SO-DIMM, nguồn RAM, đường tín hiệu hoặc CPU/socket LGA1151. | Đổi chéo RAM DDR3-1867 đã biết tốt giữa các khe và kiểm tra dung lượng trong macOS/Diagnostics để tách lỗi module khỏi socket/main. |
| Không nhận Fusion Drive/SSD/HDD hoặc không vào macOS | Ổ SATA, blade SSD, cáp/connector, nguồn lưu trữ, EFI hoặc cấu hình Fusion Drive. | Kiểm tra riêng ổ SATA và blade SSD, nhận diện trong Disk Utility/Recovery khi có thể và kiểm tra cáp/connector trước khi kết luận lỗi main. |
| Sọc hình, artifact, treo khi tải đồ họa hoặc mất GPU | Radeon R9 M380/M390, VRAM GDDR5, nguồn GPU, tản nhiệt hoặc driver/macOS. | Xác định đúng GPU bằng Apple Part, theo dõi nhiệt/quạt, chạy tải đồ họa có kiểm soát và kiểm tra VRAM/nguồn GPU trước khi kết luận. |
| Thunderbolt/USB/LAN hoạt động không ổn định | Cáp/thiết bị ngoài, cổng vật lý, controller, nguồn cổng hoặc đường tín hiệu trên logic board. | Dùng thiết bị và cáp đã biết tốt thử từng cổng, sau đó kiểm tra nguồn cổng và controller tương ứng trên bo. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt dây AC, xả điện và chống tĩnh điện trước khi thao tác. Xác nhận đúng A1419 / EMC 2834 / iMac17,1, i5-6500 3.2GHz và đúng Apple Part/GPU M380 hoặc M390. Sau lắp kiểm tra EFI, RAM, storage, Retina 5K, GPU, Thunderbolt 2, USB, LAN, Wi-Fi/Bluetooth, audio, quạt và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Apple iMac Late 2015 A1419 Retina 5K 27 i5-6500
Main iMac A1419 Late 2015 i5-6500 dùng CPU xung bao nhiêu?
Apple dùng Intel Core i5-6500 quad-core 3.2GHz trên các cấu hình này, Turbo Boost tối đa 3.6GHz. CPU thuộc nền Skylake và dùng socket LGA1151.
i5-6500 Late 2015 dùng Radeon R9 M380 hay M390?
Cả hai đều có bản chính hãng. Apple công bố một cấu hình 3.2GHz với Radeon R9 M380 2GB và một cấu hình 3.2GHz với Radeon R9 M390 2GB. Cần đối chiếu Apple Part/GPU trên main cũ.
RAM của iMac 27 Late 2015 có hàn trên main không?
Không. Apple công bố bốn khe SO-DIMM DDR3-1867 có thể truy cập bởi người dùng; cấu hình từ nhà máy có thể nâng lên 16GB hoặc 32GB.
Main i5-6500 dùng mã Apple Part nào?
661-03169 được ghi nhận cho i5-6500 + Radeon R9 M380 2GB; 661-03170 cho i5-6500 + Radeon R9 M390 2GB. Với 661-03170, PPN 820-00292-A được đối chiếu rõ ràng.
