Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Apple iMac 21.5-inch A1418 (Late 2015)
- Mã main
- 820-00431-A / 820-00431-02
- CPU
- Intel Core i5-5575R 2.8GHz
- GPU / VGA
- Intel Iris Pro Graphics 6200 tích hợp
- RAM
- 16GB LPDDR3-1867 onboard
- Lưu trữ
- SATA cho ổ 2.5-inch; tùy logic-board variant có hoặc không đầu nối Apple PCIe blade SSD
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

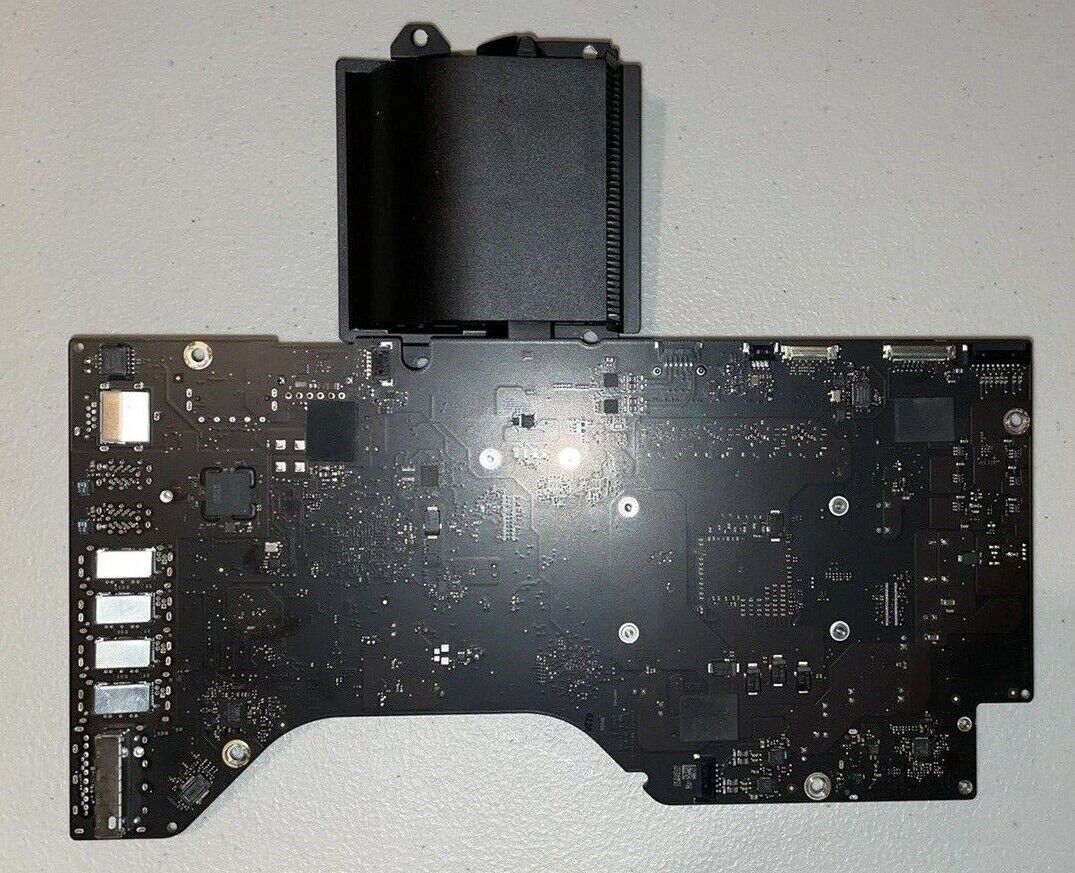

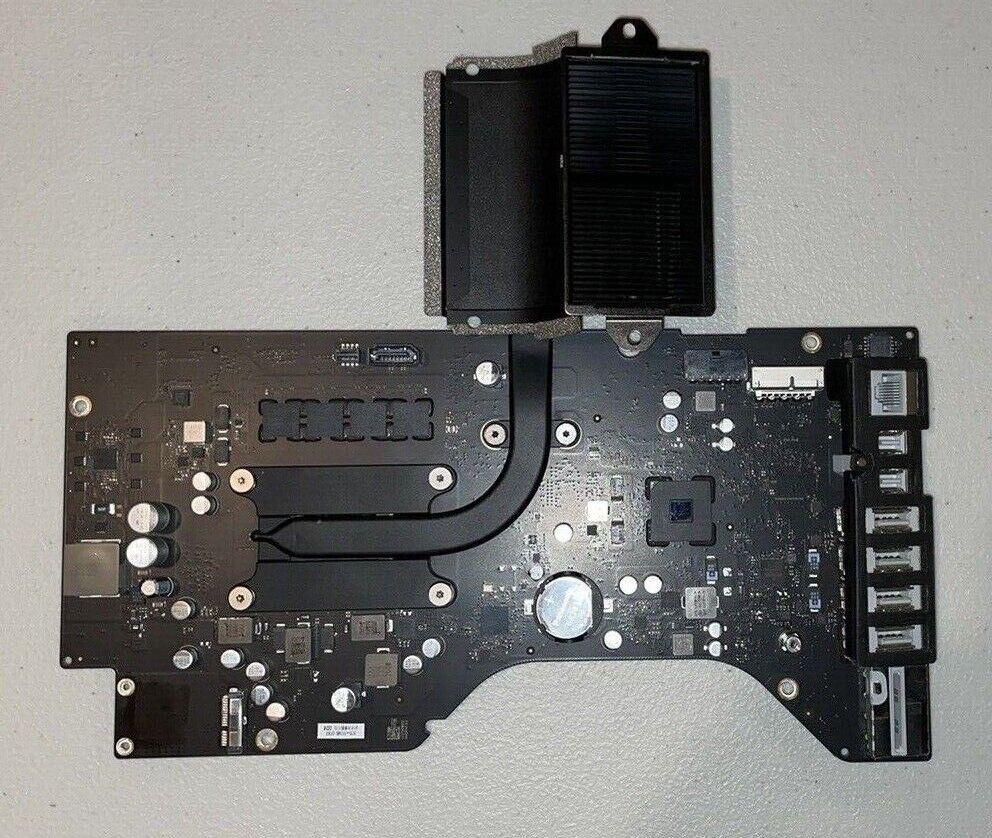

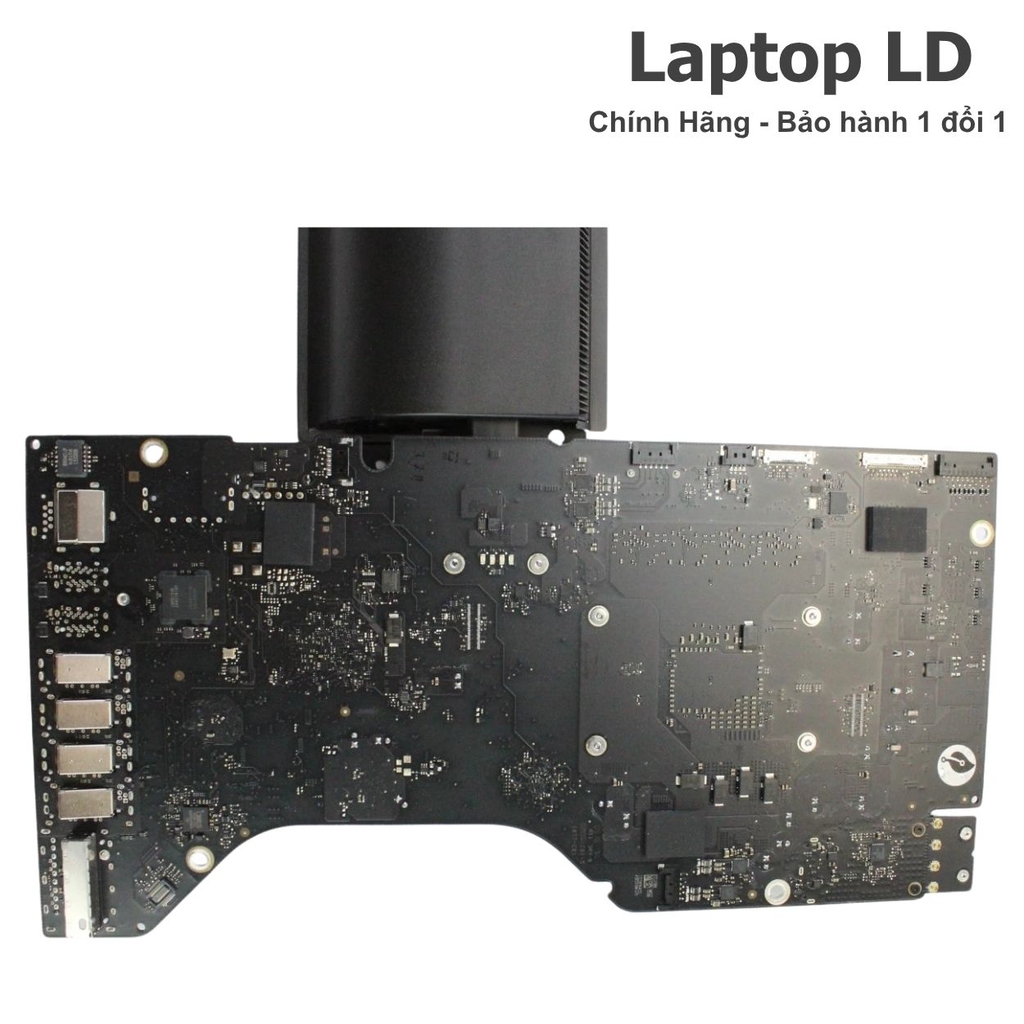

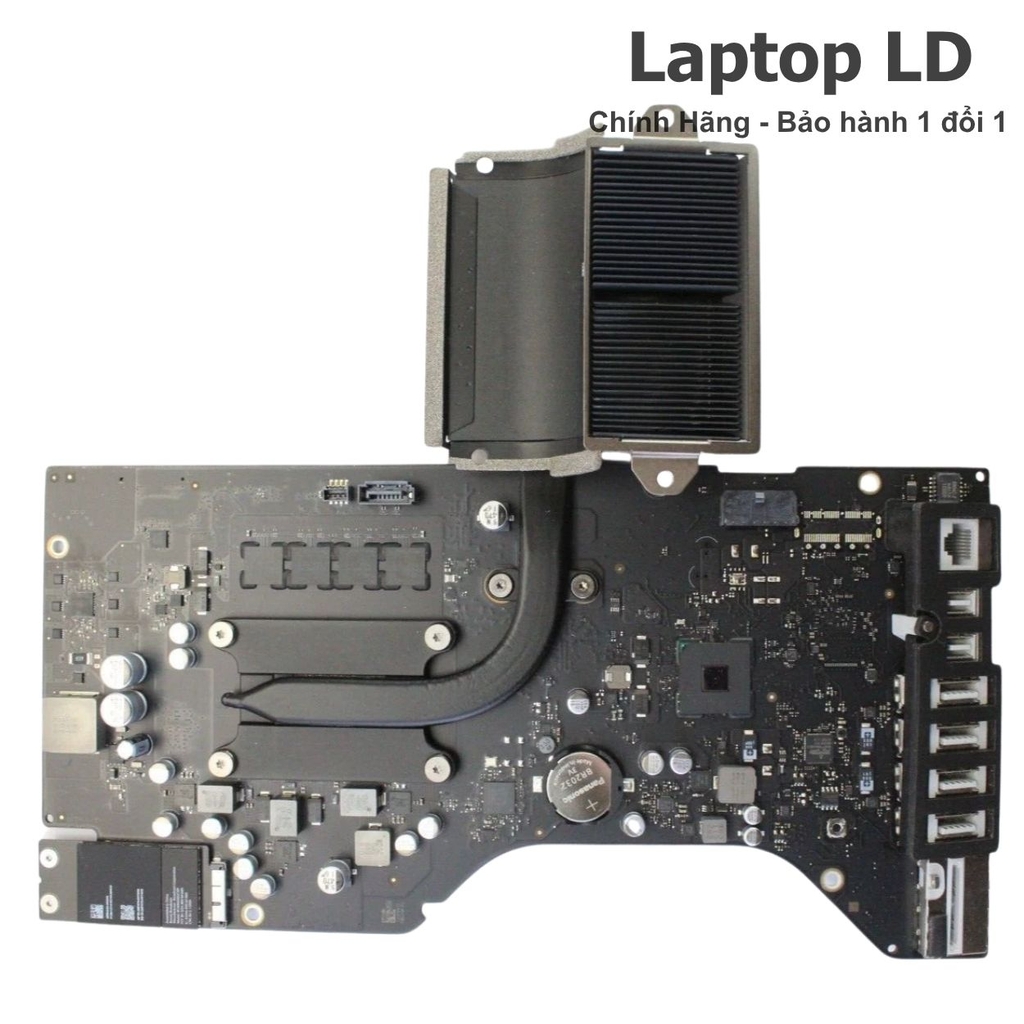

Main Apple iMac A1418 Late 2015 i5 2.8GHz 16GB 820-00431-A
Logic board Apple 820-00431-A / 820-00431-02 project J94 dành cho iMac 21.5-inch Late 2015 A1418 bản màn 1920×1080, Model Identifier iMac16,2, EMC 2889. Bản trong bài khóa Core i5-5575R 2.8GHz, Intel Iris Pro 6200 và RAM 16GB LPDDR3-1867 onboard.
Hỗ trợ trước khi mua: Laptop LD đối chiếu A1418 / EMC 2889 / iMac16,2, board 820-00431-A, CPU i5-5575R 2.8GHz, RAM 16GB và việc main có hay không đầu nối blade SSD trước khi giao.
Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Bản 2.8GHz Late 2015 là iMac 21.5-inch non-Retina 1920×1080, không phải bản Retina 4K 3.1GHz. Với RAM 16GB có ít nhất hai service part: 661-02983 không có đầu nối blade SSD và 661-02984 có đầu nối blade SSD.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Apple iMac 21.5-inch A1418 (Late 2015) · iMac16,2 · EMC 2889
- Mã main / PCB
- 820-00431-A / 820-00431-02
- CPU / SoC
- Intel Core i5-5575R 2.8GHz · 4 nhân 4 luồng · Turbo Boost tối đa 3.3GHz
- RAM / bộ nhớ
- 16GB LPDDR3-1867 onboard · không có khe nâng cấp
- GPU / VGA
- Intel Iris Pro Graphics 6200 tích hợp
- SSD / lưu trữ
- SATA cho ổ 2.5-inch; tùy logic-board variant có hoặc không đầu nối Apple PCIe blade SSD
- Cổng ngoài

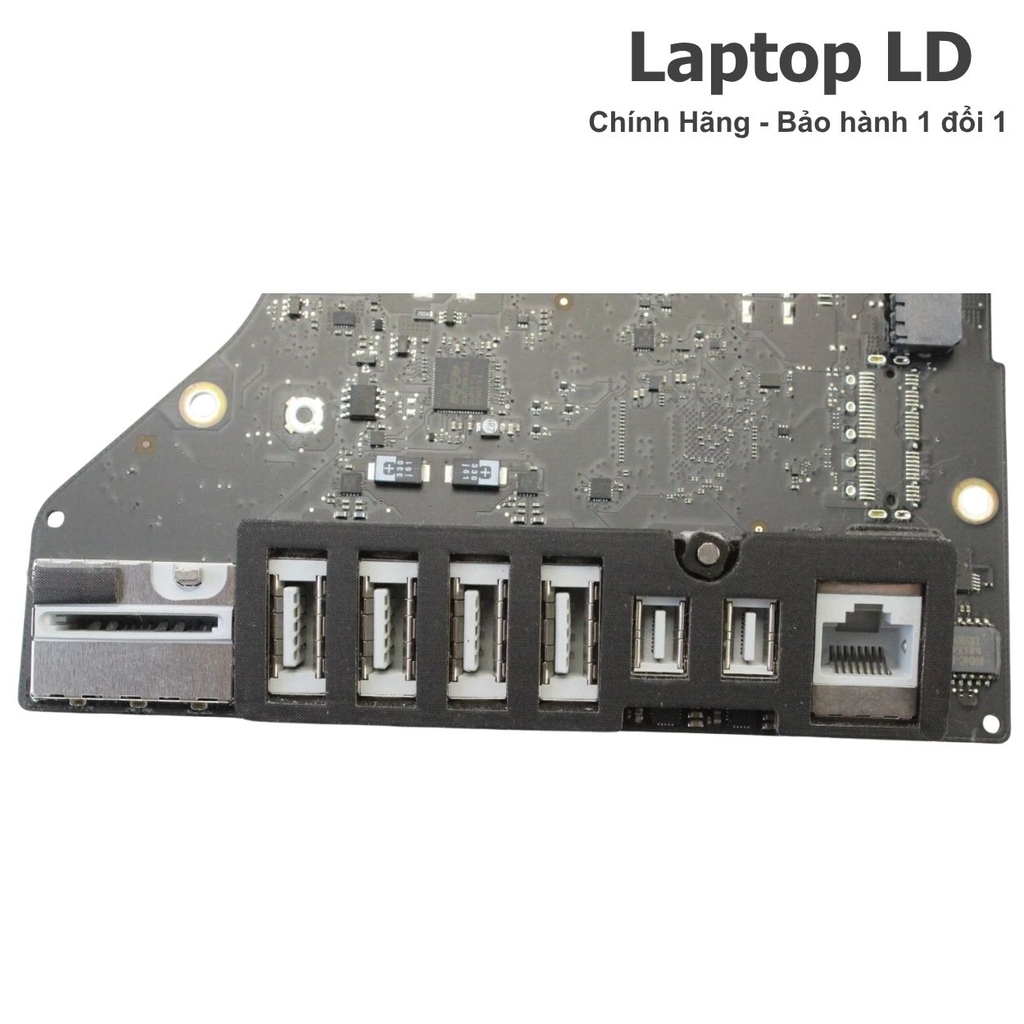

- 4× USB 3.0; 2× Thunderbolt 2 kiêm Mini DisplayPort output; Gigabit Ethernet RJ45; khe SDXC; jack tai nghe 3.5mm/optical digital audio output
- Không dây
- 802.11ac Wi-Fi · tương thích 802.11a/b/g/n · Bluetooth 4.0
Thông số kỹ thuật bổ sung

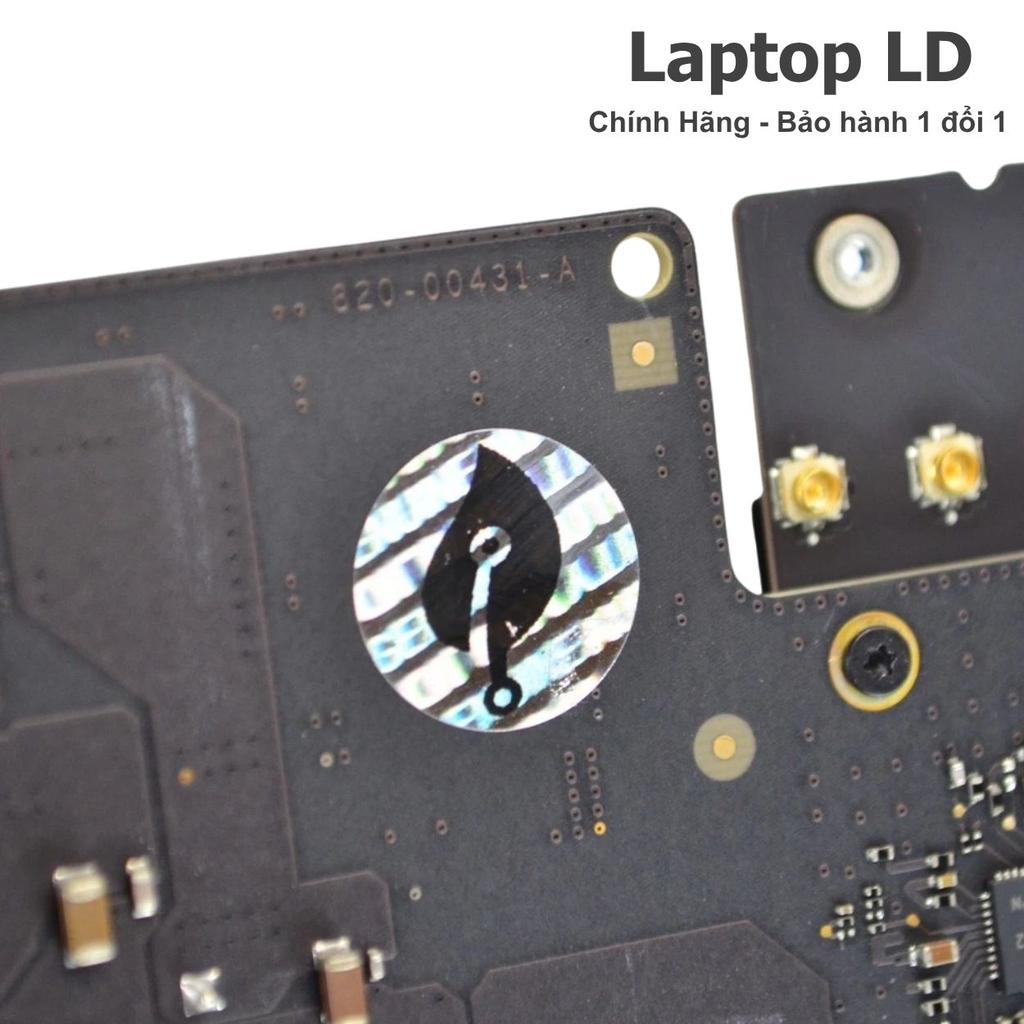

| Board revision | Apple project J94 · PCB 820-00431-A / 820-00431-02. Schematic/BoardView repair resources xác nhận mã này cho iMac A1418 21.5-inch Late 2015. |
|---|---|
| OEM part / FRU / SPS / DP/N | Bản i5-5575R 2.8GHz + 16GB có service part 661-02983 cho bo không có PCIe blade SSD connector và 661-02984 cho bo có PCIe blade SSD connector. Cả hai đều dùng printed board 820-00431-A/02. |
| Kết nối / I/O đặc trưng | 16GB LPDDR3-1867 onboard; SATA cho ổ 2.5-inch; tùy variant có đầu nối Apple PCIe blade SSD; 4 USB 3.0; 2 Thunderbolt 2; RJ45; SDXC; audio. |
| BIOS / firmware | EFI/firmware dành cho iMac16,2 và đúng project J94/820-00431-A. Khi thay hoặc nạp firmware cần sao lưu dữ liệu gốc, xác nhận đúng board/revision và kiểm tra serial/EFI sau sửa. |
| Tản nhiệt / adapter | iMac dùng bộ nguồn AC tích hợp, điện áp vào 100–240V AC, 50–60Hz. Khi thay main cần kiểm tra quạt, cảm biến nhiệt, heatsink và tiếp xúc tản nhiệt CPU trước khi chạy tải. |
| Ghi chú cấu hình | CPU và RAM 16GB thuộc logic board. Ổ SATA 2.5-inch là linh kiện rời. Apple bán bản 2.8GHz chuẩn với HDD 1TB và cho phép CTO Fusion Drive hoặc SSD 256GB; khả năng lắp blade SSD phụ thuộc đúng logic-board variant có đầu nối. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Bản 16GB không đầu nối blade SSD | Core i5-5575R 2.8GHz · Iris Pro 6200 | 16GB LPDDR3-1867 onboard · SATA 2.5-inch | Apple Part 661-02983 · 820-00431-A/02 · non-Retina 1920×1080 |
| Bản 16GB có đầu nối blade SSD | Core i5-5575R 2.8GHz · Iris Pro 6200 | 16GB LPDDR3-1867 onboard · SATA + Apple PCIe blade SSD connector | Apple Part 661-02984 · cần đối chiếu trực tiếp đầu nối SSD trên main |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không nguồn hoặc bấm nút nguồn không phản ứng | Dây AC, bộ nguồn trong máy, nút nguồn, nguồn chờ hoặc chạm chập trên logic board. | Kiểm tra nguồn AC và bộ nguồn, cô lập các thiết bị lưu trữ khi cần rồi đo nguồn vào/nguồn chờ trước khi kết luận lỗi main. |
| Có nguồn nhưng không hình hoặc không boot macOS | EFI, màn hình/cáp màn, RAM onboard, ổ lưu trữ, nguồn CPU hoặc lỗi phần cứng trên logic board. | Kiểm tra phản hồi nguồn, màn hình/cáp, xuất hình ngoài qua Thunderbolt khi phù hợp, EFI và thiết bị lưu trữ trước khi khoanh vùng CPU/RAM. |

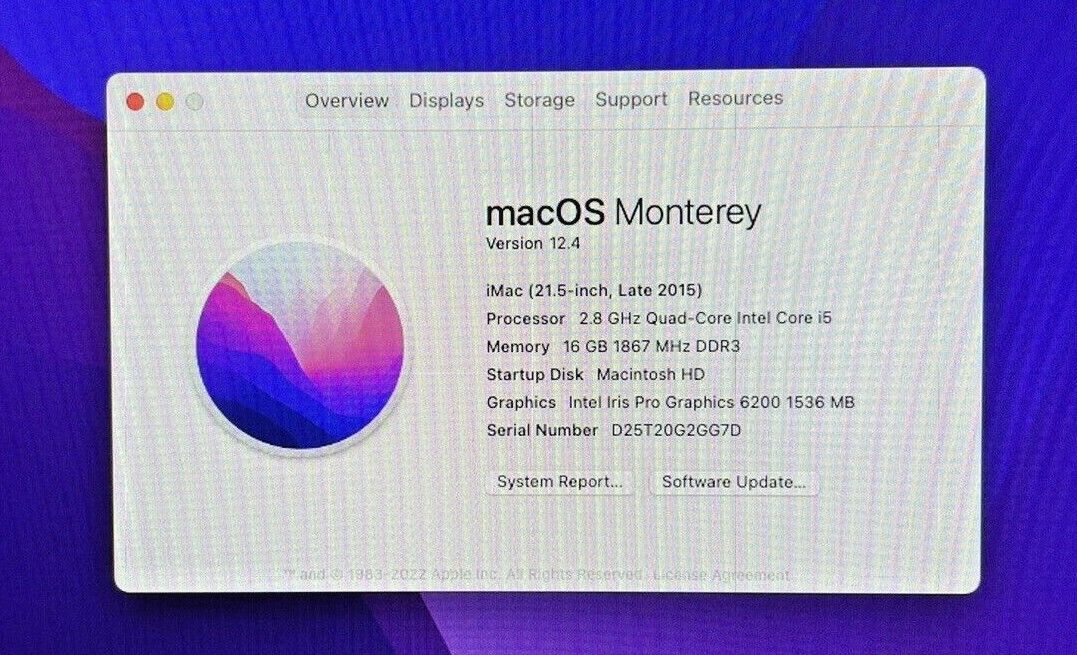

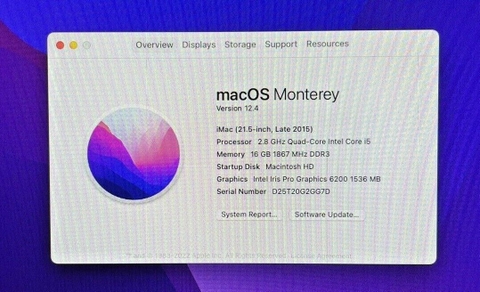

| Treo, kernel panic hoặc báo sai dung lượng RAM | RAM LPDDR3 onboard, nguồn RAM, đường tín hiệu hoặc CPU. | Kiểm tra máy nhận đủ 16GB RAM trong macOS/Diagnostics và đo nguồn RAM để phân biệt lỗi phần mềm với lỗi phần cứng. |
| Không nhận HDD/SSD hoặc không vào macOS | Ổ SATA, cáp SATA, blade SSD/cáp kết nối nếu có, nguồn lưu trữ hoặc EFI. | Thử ổ SATA tốt và kiểm tra cáp; với bản có blade SSD, kiểm tra riêng blade/cáp/connector để tách lỗi ổ khỏi main. |
| Mất hình, sọc hình hoặc treo khi tải đồ họa | Intel Iris Pro 6200, RAM hệ thống dùng chung, nguồn CPU/GPU tích hợp, tản nhiệt hoặc driver/macOS. | Kiểm tra nhiệt/quạt, xuất hình ngoài, Apple Diagnostics và tải đồ họa có kiểm soát để phân biệt lỗi phần mềm với lỗi main. |
| USB/Thunderbolt/LAN hoạt động không ổn định | Cáp/thiết bị ngoài, cổng vật lý, controller, nguồn cổng hoặc đường tín hiệu trên logic board. | Dùng thiết bị/cáp đã biết tốt thử từng cổng, sau đó kiểm tra nguồn cổng và controller tương ứng trên bo. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt dây AC, xả điện và chống tĩnh điện trước khi thao tác. Xác nhận đúng A1418 / EMC 2889 / iMac16,2, board 820-00431-A, i5-5575R 2.8GHz, RAM 16GB và đúng variant có/không blade SSD connector. Sau lắp kiểm tra EFI, RAM, lưu trữ, USB, Thunderbolt 2, LAN, Wi-Fi/Bluetooth, audio, quạt và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Apple iMac A1418 Late 2015 i5 2.8GHz 16GB 820-00431-A
Main iMac A1418 Late 2015 2.8GHz dùng CPU và GPU gì?
Bản 2.8GHz dùng Intel Core i5-5575R 4 nhân/4 luồng, Turbo Boost tối đa 3.3GHz và Intel Iris Pro Graphics 6200. Đây không phải bản Radeon R9 M380.
RAM 16GB trên iMac A1418 Late 2015 có nâng cấp rời được không?
Không. Apple công bố LPDDR3-1867 là bộ nhớ onboard; bản trong bài là 16GB, được cấu hình từ nhà máy và không có khe RAM người dùng thay thế.
Main 820-00431-A có phải bản Retina 4K không?
Mã PCB 820-00431-A xuất hiện trên nhiều biến thể Late 2015, nên riêng mã board chưa đủ. Bản trong bài khóa i5-5575R 2.8GHz, EMC 2889 và màn 1920×1080 non-Retina; bản Retina 4K dùng CPU 3.1GHz/3.3GHz và service part khác.
Bản 16GB 2.8GHz dùng Apple Part nào?
661-02983 là bản 16GB không có đầu nối PCIe blade SSD; 661-02984 là bản 16GB có đầu nối blade SSD. Cần nhìn đúng main thực tế để chọn chính xác.
