Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Apple iMac 27-inch Retina 5K A1419 (2017)
- Mã main
- 820-00609-A
- CPU
- Intel Core i7-7700K 4.2GHz
- GPU / VGA
- AMD Radeon Pro 575 4GB hoặc Radeon Pro 580 8GB tùy Apple Part/BOM
- RAM
- 4 khe SO-DIMM DDR4-2400
- Lưu trữ
- SATA cho ổ cứng/SSD
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua
Main Apple iMac 27 A1419 2017 Retina 5K i7 4.2GHz 820-00609-A
Logic board Apple 820-00609-A X646 MLB dùng cho iMac 27-inch Retina 5K 2017 A1419, EMC 3070, iMac18,3. Bản i7 4.2GHz dùng Intel Core i7-7700K socket LGA1151; cùng mức CPU này có ít nhất hai biến thể GPU: Radeon Pro 575 4GB với Apple Part 661-03383 và Radeon Pro 580 8GB với Apple Part 661-03384.
Hỗ trợ trước khi mua: Laptop LD đối chiếu A1419 / EMC 3070 / iMac18,3, board 820-00609-A, CPU i7-7700K 4.2GHz và đặc biệt Apple Part/GPU 661-03383 Radeon Pro 575 hoặc 661-03384 Radeon Pro 580 trước khi giao.
Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Không được mặc định mọi main i7 4.2GHz là Radeon Pro 580. Apple Part 661-03383 là i7-7700K + Radeon Pro 575 4GB; 661-03384 là i7-7700K + Radeon Pro 580 8GB. Cần đối chiếu tem/part và GPU thực tế.

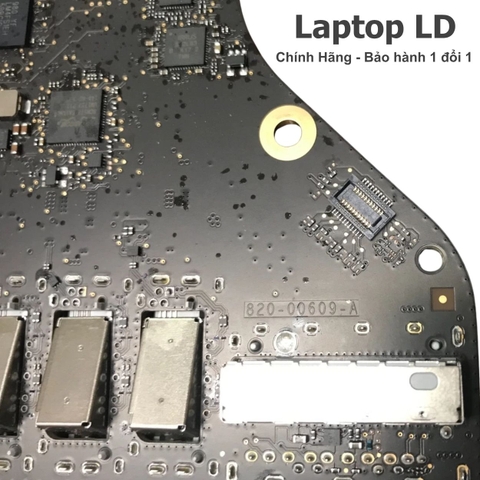

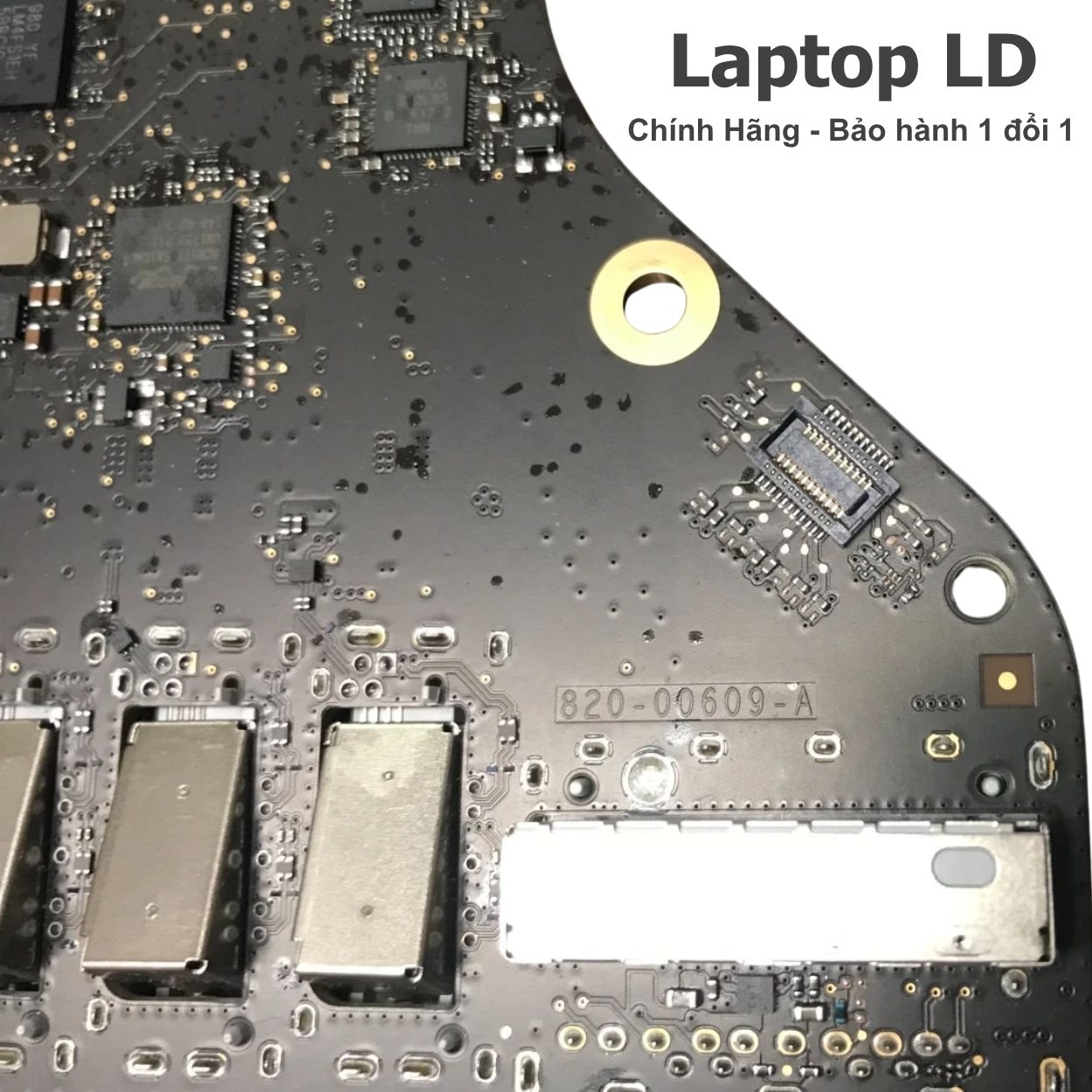

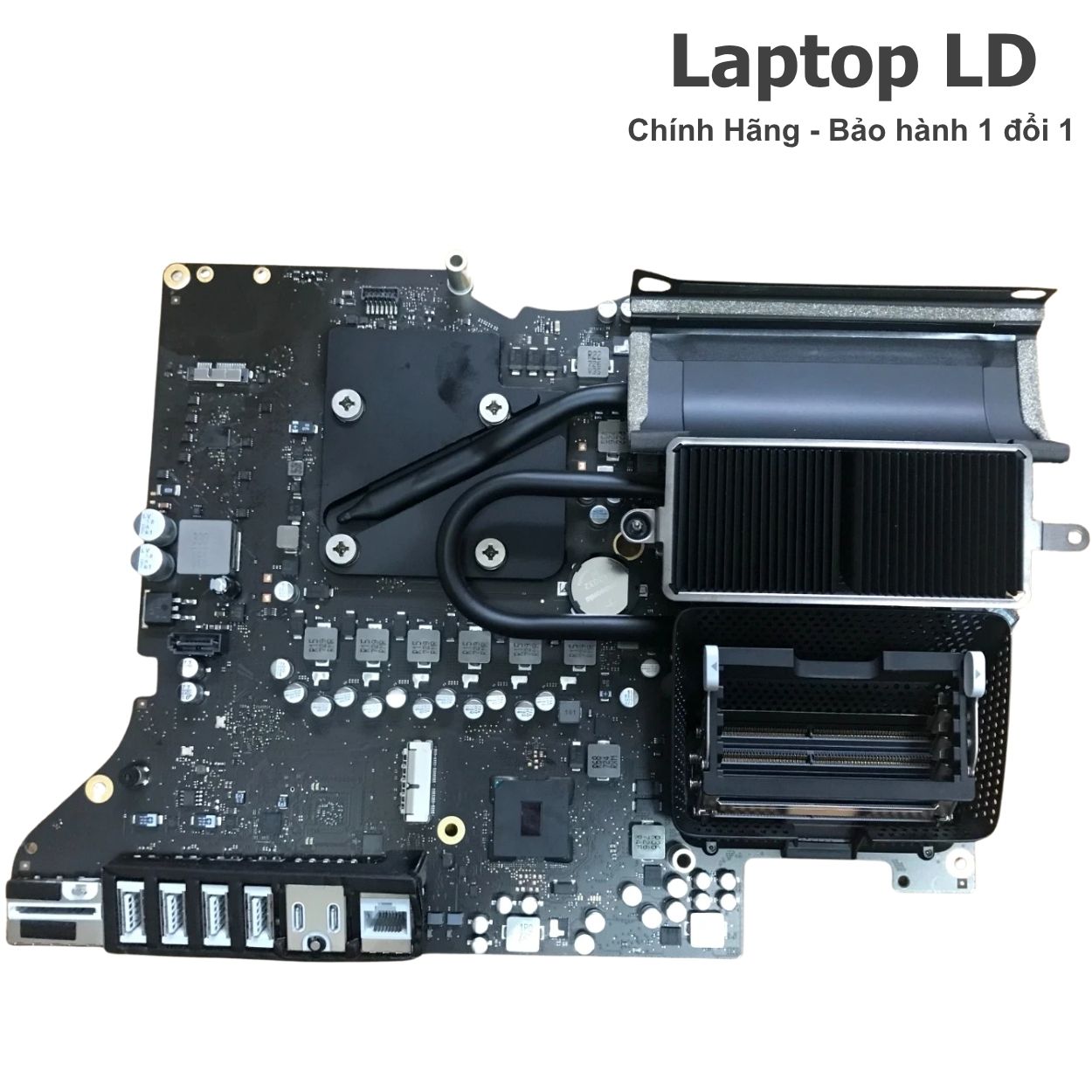

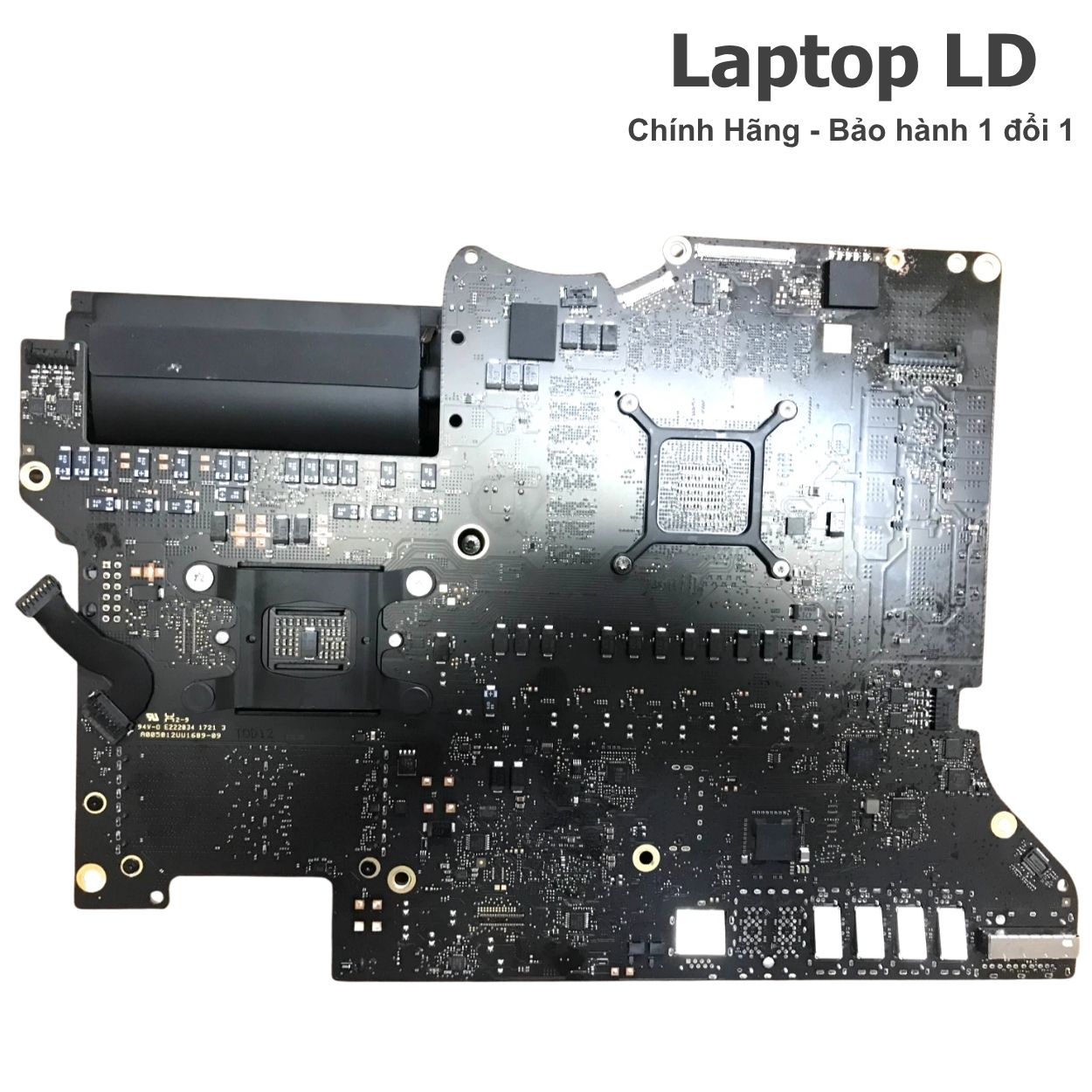

Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Apple iMac 27-inch Retina 5K A1419 (2017) · iMac18,3 · EMC 3070
- Mã main / PCB
- 820-00609-A
- CPU / SoC
- Intel Core i7-7700K 4.2GHz · 4 nhân 8 luồng · Turbo Boost tối đa 4.5GHz · socket LGA1151
- RAM / bộ nhớ
- 4 khe SO-DIMM DDR4-2400 · người dùng truy cập được · tối đa 64GB theo cấu hình Apple
- GPU / VGA
- AMD Radeon Pro 575 4GB hoặc Radeon Pro 580 8GB tùy Apple Part/BOM
- SSD / lưu trữ
- SATA cho ổ cứng/SSD + đầu nối Apple PCIe blade SSD · hỗ trợ Fusion Drive hoặc SSD theo cấu hình
- Cổng ngoài
- 4× USB 3.0; 2× Thunderbolt 3 USB-C hỗ trợ DisplayPort, Thunderbolt đến 40Gbps và USB 3.1 Gen 2 đến 10Gbps; Gigabit Ethernet RJ45; SDXC; jack tai nghe 3.5mm
- Không dây
- 802.11ac Wi-Fi · tương thích 802.11a/b/g/n · Bluetooth 4.2
Thông số kỹ thuật bổ sung
| Board revision | Apple 820-00609-A · X646 MLB · Drawing 051-01506, dùng cho iMac 27-inch Retina 5K A1419 2017. |
|---|---|
| OEM part / FRU / SPS / DP/N | Bản i7-7700K 4.2GHz có ít nhất 2 Apple Part đã xác minh: 661-03383 = Radeon Pro 575 4GB; 661-03384 = Radeon Pro 580 8GB. Cả hai được ghi nhận với printed board 820-00609-A. |
| Kết nối / I/O đặc trưng | 4 khe DDR4-2400 SO-DIMM; SATA; đầu nối Apple PCIe blade SSD; 4 USB 3.0; 2 Thunderbolt 3 USB-C; RJ45; SDXC; audio 3.5mm. |
| BIOS / firmware | EFI/firmware dành cho iMac18,3 và đúng board X646/820-00609-A. Khi sửa hoặc nạp firmware cần sao lưu dữ liệu gốc, kiểm tra serial/EFI và đối chiếu đúng board/revision cùng GPU BOM. |
| Tản nhiệt / adapter | iMac dùng nguồn AC tích hợp 100–240V, 50–60Hz. Apple công bố cấu hình i7 4.2GHz/Radeon Pro 580 có mức tiêu thụ tối đa khoảng 217W trong bài đo công suất; sau thay main cần kiểm tra PSU, quạt, heatsink, cảm biến và nhiệt độ CPU/GPU. |
| Ghi chú cấu hình | CPU i7-7700K dùng socket LGA1151 nên có thể tháo khỏi logic board; GPU Radeon Pro là phần của logic board. RAM SO-DIMM và các ổ SATA/blade SSD là linh kiện rời. Vì tiêu đề sản phẩm chưa ghi GPU, RC8 giữ cả hai biến thể 575/580 thay vì tự gán Radeon Pro 580. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| i7 4.2GHz + Radeon Pro 575 | Core i7-7700K 4.2GHz · Radeon Pro 575 4GB | Apple Part 661-03383 · board 820-00609-A | Chọn đúng khi main thực tế/tem part xác nhận Radeon Pro 575 4GB |
| i7 4.2GHz + Radeon Pro 580 | Core i7-7700K 4.2GHz · Radeon Pro 580 8GB | Apple Part 661-03384 · board 820-00609-A | Chọn đúng khi main thực tế/tem part xác nhận Radeon Pro 580 8GB |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không nguồn hoặc bấm nút nguồn không phản ứng | Dây AC, bộ nguồn trong máy, nút nguồn, nguồn chờ hoặc chạm chập trên logic board. | Kiểm tra điện AC, PSU và các nguồn chờ; cô lập thiết bị rời khi cần rồi đo nguồn đầu vào trước khi kết luận lỗi main. |
| Có nguồn nhưng không hình hoặc không boot macOS | EFI, RAM SO-DIMM, màn/cáp màn 5K, storage, nguồn CPU/GPU hoặc lỗi logic board. | Thử RAM tốt ở từng khe, kiểm tra storage/EFI và xuất hình ngoài qua Thunderbolt khi phù hợp trước khi khoanh vùng CPU/GPU. |
| Không nhận RAM, treo hoặc kernel panic | Thanh DDR4, socket SO-DIMM, nguồn RAM, đường tín hiệu hoặc CPU/socket LGA1151. | Đổi chéo RAM DDR4-2400 đã biết tốt giữa các khe và kiểm tra dung lượng trong macOS/Diagnostics để tách lỗi module khỏi socket/main. |
| Không nhận Fusion Drive/SSD hoặc không vào macOS | Ổ SATA, blade SSD, cáp/connector, nguồn lưu trữ, EFI hoặc cấu hình Fusion Drive. | Kiểm tra riêng ổ SATA và blade SSD, nhận diện trong Disk Utility/Recovery khi có thể và kiểm tra cáp/connector trước khi kết luận lỗi main. |
| Sọc hình, artifact, treo khi tải đồ họa hoặc mất GPU | Radeon Pro 575/580, VRAM, nguồn GPU, tản nhiệt hoặc driver/macOS. | Xác định đúng GPU bằng Apple Part, theo dõi nhiệt/quạt, chạy tải đồ họa có kiểm soát và kiểm tra VRAM/nguồn GPU trước khi kết luận. |
| Thunderbolt/USB/LAN hoạt động không ổn định | Cáp/thiết bị ngoài, cổng vật lý, controller, nguồn cổng hoặc đường tín hiệu trên logic board. | Dùng thiết bị và cáp đã biết tốt thử từng cổng, sau đó kiểm tra nguồn cổng và controller tương ứng trên bo. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt dây AC, xả điện và chống tĩnh điện trước khi thao tác. Xác nhận đúng A1419 / EMC 3070 / iMac18,3, board 820-00609-A, i7-7700K 4.2GHz và đúng Apple Part/GPU 661-03383 Radeon Pro 575 hoặc 661-03384 Radeon Pro 580. Sau lắp kiểm tra EFI, RAM, storage, Retina 5K, GPU, Thunderbolt 3, USB, LAN, Wi-Fi/Bluetooth, audio, quạt và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Apple iMac 27 A1419 2017 Retina 5K i7 4.2GHz 820-00609-A
Main iMac A1419 2017 4.2GHz dùng CPU nào?
Bản 4.2GHz dùng Intel Core i7-7700K, 4 nhân/8 luồng, Turbo Boost tối đa 4.5GHz. CPU dùng socket LGA1151 trên logic board.
i7 4.2GHz trên 820-00609-A có phải lúc nào cũng Radeon Pro 580 không?
Không. Có ít nhất hai biến thể đã xác minh: Apple Part 661-03383 dùng Radeon Pro 575 4GB và 661-03384 dùng Radeon Pro 580 8GB. Vì vậy phải đối chiếu part/GPU trên main thực tế.
RAM của iMac 27 2017 có hàn trên main không?
Không. Apple công bố bốn khe SO-DIMM DDR4-2400 có thể truy cập từ phía sau máy; các cấu hình 3.5/3.8GHz và bản i7 CTO hỗ trợ đến 64GB.
Main 820-00609-A hỗ trợ loại lưu trữ nào?
Nền iMac 27 2017 hỗ trợ SATA và Apple PCIe blade SSD, nhờ đó có thể dùng Fusion Drive hoặc SSD theo cấu hình Apple. Khi thay main nên chuyển đúng ổ/cáp từ máy cũ và kiểm tra lại Fusion Drive nếu máy dùng cấu hình kết hợp.
