Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Acer Swift 1 SF114-32
- Mã main
- Sapporo_GLK_MB 17891-1M · 448.0E604.001M · 17891-1M Rev 1M · Wistron Sapporo GLK
- CPU
- Intel Celeron N4000 · 2 nhân / 2 luồng · 1.1–2.6 GHz · 4 MB cache
- GPU / VGA
- Intel UHD Graphics 600 tích hợp
- RAM
- 4GB DDR4 onboard · hàn trên main · không có khe SO-DIMM trên bản N4000 đã xác minh
- Lưu trữ
- Tùy service P/N: không kèm eMMC hoặc có eMMC 64GB onboard; nền SF114-32 còn có khe M.2 2280 cho các cấu hình SSD
Main Acer Swift 1 SF114-32 Celeron N4000 17891-1M
Mainboard Acer Swift 1 SF114-32 dùng nền Wistron Sapporo_GLK_MB 17891-1M, Intel Celeron N4000, Intel UHD Graphics 600 và 4GB DDR4 onboard. Acer có ít nhất hai service P/N N4000: NB.GXU11.005 là bản 4GB không ghi kèm eMMC, còn NB.GXH11.00A là bản 4GB + eMMC 64GB; vì vậy cần chọn theo đúng cấu hình lưu trữ của main.

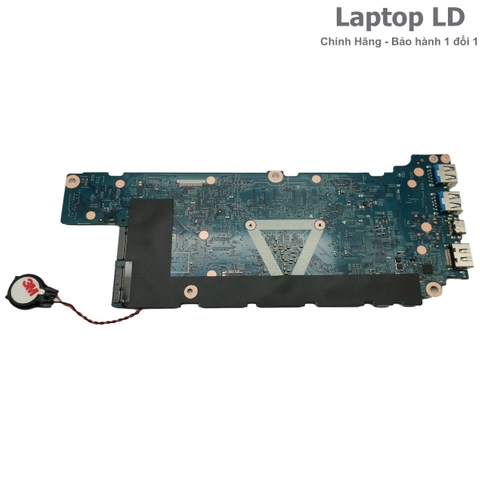

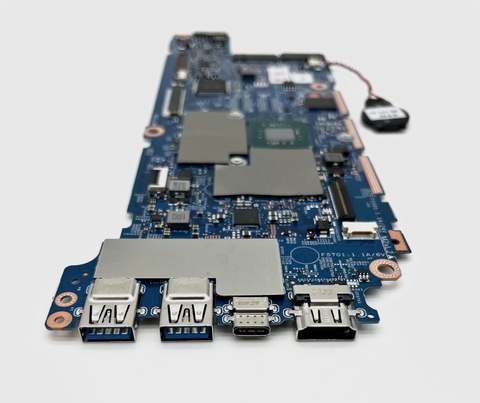

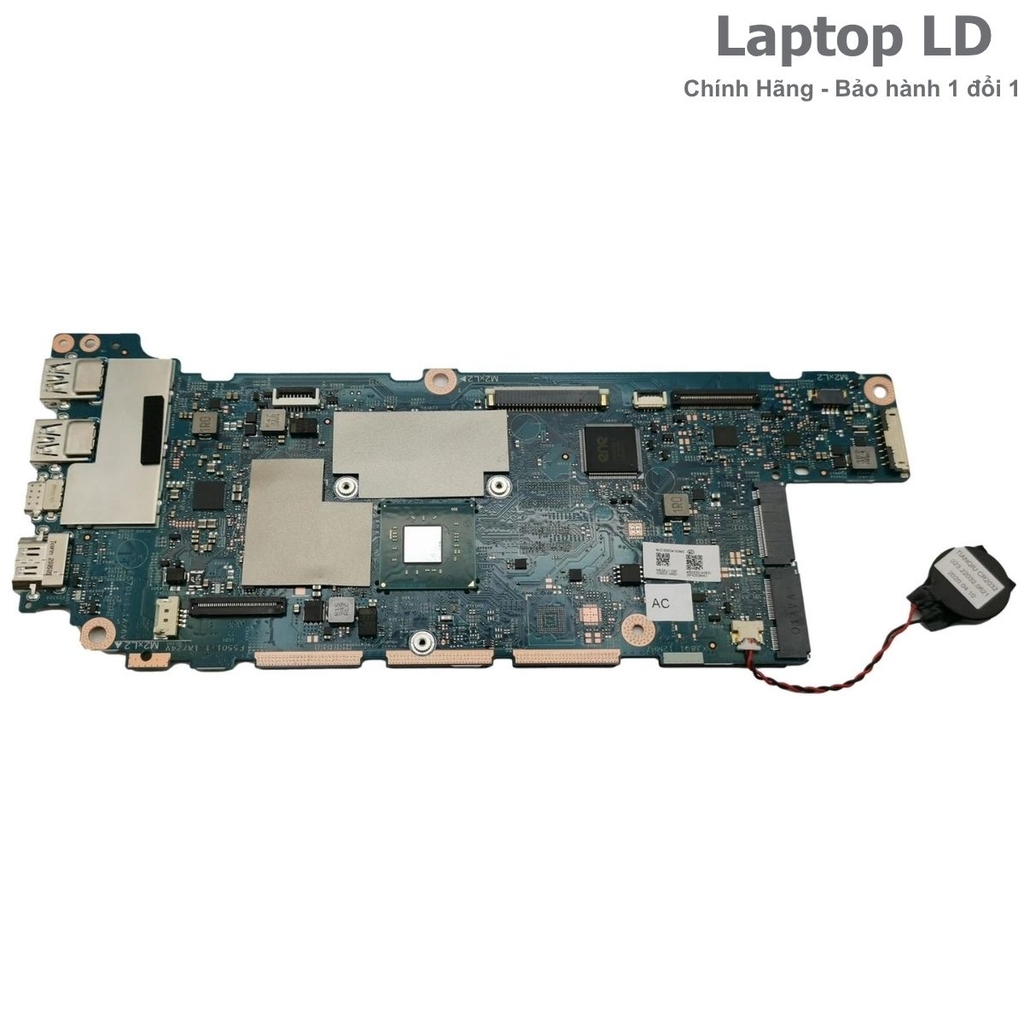

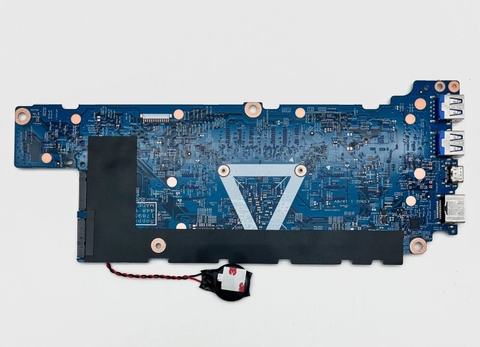

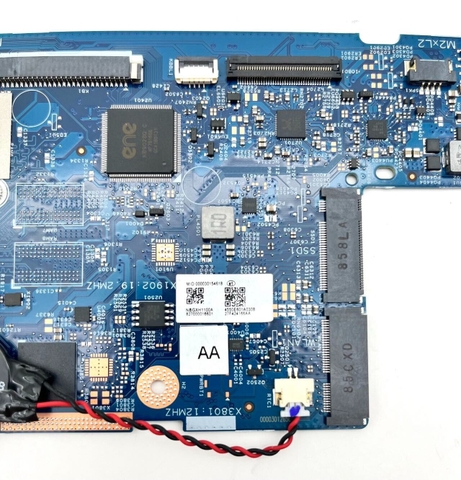

8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số và phiên bản tương thích
- Dòng máy
- Acer Swift 1 SF114-32
- Mã main / PCB
- Sapporo_GLK_MB 17891-1M · 448.0E604.001M
- CPU / SoC

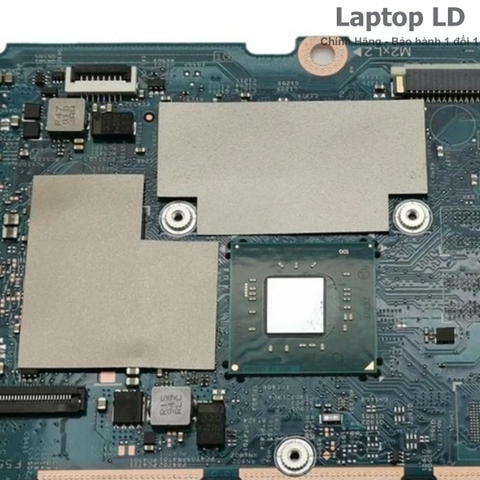

- Intel Celeron N4000 · 2 nhân / 2 luồng · 1.1–2.6 GHz · 4 MB cache
- RAM / bộ nhớ
- 4GB DDR4 onboard · hàn trên main · không có khe SO-DIMM trên bản N4000 đã xác minh
- GPU / VGA
- Intel UHD Graphics 600 tích hợp
- SSD / lưu trữ
- Tùy service P/N: không kèm eMMC hoặc có eMMC 64GB onboard; nền SF114-32 còn có khe M.2 2280 cho các cấu hình SSD
- Cổng ngoài

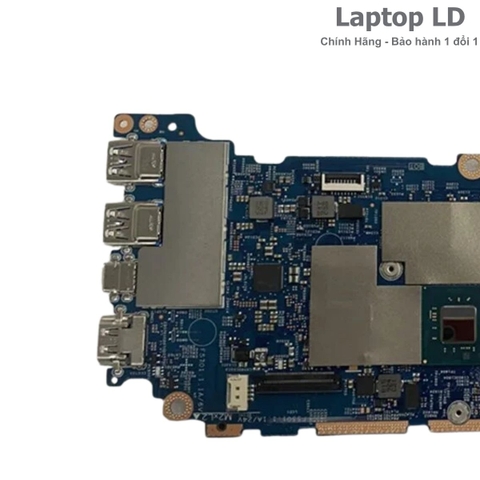

- 1× USB-C 3.1 Gen 1 5Gbps, 2× USB 3.0 Type-A, 1× USB 2.0 Type-A, HDMI, đầu đọc thẻ SD, jack âm thanh 3.5mm, DC-in
- Không dây
- Intel Wireless-AC 9560 · Wi-Fi 5 802.11ac; Bluetooth tích hợp theo module WLAN
Thông số kỹ thuật bổ sung
| Board revision | Wistron Sapporo_GLK_MB 17891-1M Rev 1M · 448.0E604.001M |
|---|---|

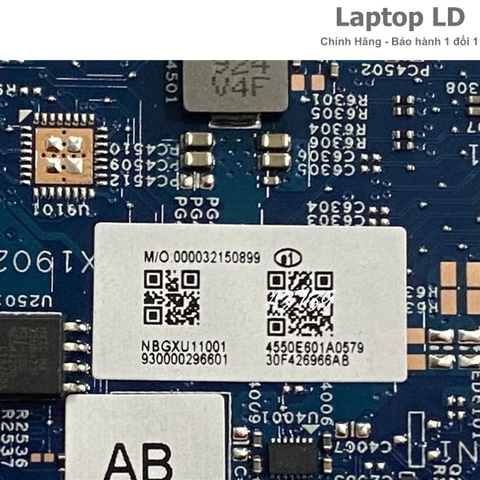

| OEM part / FRU / SPS / DP/N | NB.GXU11.005 = N4000/UMA/4GB; NB.GXH11.00A = N4000/UMA/4GB/eMMC64GB |
| Kết nối / I/O đặc trưng | USB-C 3.1 Gen 1 tối đa 5Gbps; 2× USB 3.0 Type-A; 1× USB 2.0; HDMI; đầu đọc SD; jack âm thanh; cổng sạc DC. |
| BIOS / firmware | BIOS nền Acer Swift 1 SF114-32 / Sapporo GLK. Tài liệu sửa chữa nhận diện BIOS VZBI0 trên board 17891-1M; khi nạp firmware cần dùng đúng dump theo board và cấu hình thực tế. |
| Tản nhiệt / adapter | Acer công bố adapter tối đa 45W cho SF114-32 N4000. Khi thay main cần lắp đúng tản nhiệt/thermal pad của nền Sapporo GLK và kiểm tra tiếp xúc nhiệt tại SoC. |
| Ghi chú cấu hình | Bản Celeron N4000 được xác minh với 4GB DDR4 onboard. Acer có service main NB.GXU11.005 không ghi eMMC và NB.GXH11.00A có eMMC 64GB; cùng board 17891-1M còn có các bản N4100/N5000 nên không chọn chỉ theo hình dạng bo. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Celeron N4000 · 4GB | Intel Celeron N4000 · Intel UHD Graphics 600 | 4GB DDR4 onboard · không ghi kèm eMMC | Acer P/N NB.GXU11.005 · đúng CPU N4000 4GB |
| Celeron N4000 · 4GB + eMMC 64GB | Intel Celeron N4000 · Intel UHD Graphics 600 | 4GB DDR4 onboard + eMMC 64GB onboard | Acer P/N NB.GXH11.00A · cần chọn đúng nếu máy dùng eMMC tích hợp trên main |
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc | Adapter, jack DC-in, pin, mạch sạc hoặc đường nguồn đầu vào trên main có thể gây lỗi. | Thử adapter 45W tốt, kiểm tra jack DC-in, cô lập pin rồi đo các đường nguồn đầu vào trước khi kết luận lỗi main. |
| Có nguồn nhưng không POST hoặc không lên hình | BIOS, RAM onboard, màn hình/cáp màn hình hoặc SoC N4000/UHD 600 có thể gây lỗi. | Kiểm tra POST/BIOS, thử xuất hình qua HDMI, kiểm tra màn hình/cáp rồi mới khoanh vùng RAM/SoC/main. |
| Treo, khởi động lại hoặc chạy không ổn định | RAM onboard, eMMC/SSD, nhiệt độ SoC hoặc nguồn trên board có thể làm hệ thống mất ổn định. | Chạy memory test, kiểm tra eMMC/SSD, theo dõi nhiệt độ rồi đánh giá nguồn trên bo nếu lỗi còn lặp lại. |
| USB-C hoặc USB-A mất dữ liệu | Cổng vật lý, cáp/thiết bị ngoài hoặc đường USB trên main có thể là nguyên nhân. | Thử thiết bị và cáp tốt, kiểm tra từng cổng riêng; USB-C của cấu hình Acer công bố dùng truyền dữ liệu 5Gbps. |
| Không nhận eMMC hoặc SSD M.2 | Chip eMMC, SSD, socket M.2, nguồn cấp lưu trữ hoặc đường tín hiệu trên main có thể gây lỗi. | Xác định trước main là bản có eMMC hay không, thử SSD tương thích, kiểm tra BIOS và nguồn lưu trữ rồi mới khoanh vùng lỗi board. |
| Mất Wi-Fi/Bluetooth hoặc kết nối chập chờn | Module Wireless-AC 9560, anten, driver/BIOS, socket hoặc đường giao tiếp trên main có thể gây lỗi. | Kiểm tra driver/BIOS, anten và module WLAN, thử phần cứng tốt trước khi khoanh vùng socket hoặc đường main. |
Hướng dẫn thay main và kiểm tra sau lắp
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi thường gặp về Main Acer Swift 1 SF114-32 N4000 17891-1M
Main 17891-1M N4000 có sẵn bao nhiêu RAM?
Bản N4000 được Acer và các nguồn phụ tùng xác nhận có 4GB DDR4 onboard. RAM nằm trên main, vì vậy khi thay cần chọn đúng cấu hình 4GB tương ứng.
Main N4000 17891-1M có phải lúc nào cũng có eMMC 64GB không?
Không. Acer P/N NB.GXH11.00A là bản N4000 4GB có eMMC 64GB, trong khi NB.GXU11.005 là bản N4000 4GB không ghi kèm eMMC. Laptop LD đối chiếu tem P/N và bo thực tế để chọn đúng bản.
SF114-32 có hỗ trợ SSD M.2 không?
Dòng SF114-32 có các cấu hình dùng M.2 2280 SSD và cũng có cấu hình eMMC. Khả năng nhận từng loại SSD phụ thuộc đúng biến thể main/BIOS, nên khi thay hoặc nâng cấp cần đối chiếu cấu hình gốc của máy.
Khi mua main có kèm SSD, Wi-Fi, pin, tản nhiệt và adapter không?
Mainboard gồm CPU, Intel UHD 600, 4GB RAM onboard và eMMC chỉ khi đúng P/N có eMMC. SSD M.2, module Wi-Fi, pin, tản nhiệt, adapter và cáp rời chỉ đi kèm khi được ghi rõ trong mô tả hoặc đơn hàng.
