Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Acer Nitro 5 AN515-55 / AN517-52
- Mã main
- FH51M / LA-J871P · Rev 1.0
- CPU
- Intel Core i5-10300H
- GPU / VGA
- NVIDIA GeForce GTX 1650 4GB
- RAM
- 2 khe SO-DIMM DDR4
- Lưu trữ
- 2 khe M.2 PCIe NVMe
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua
Main Acer Nitro 5 AN517-52 / AN515-55 i5-10300H GTX 1650 LA-J871P
Mainboard Compal FH51M LA-J871P Rev 1.0 dùng cho Acer Nitro 5 AN515-55 và AN517-52 nền Intel Core thế hệ 10. Bản trong bài khóa Core i5-10300H và GeForce GTX 1650 4GB GDDR6; RAM dùng hai khe SO-DIMM DDR4, lưu trữ hỗ trợ M.2 NVMe và SATA 2.5-inch theo cấu trúc máy.
Hỗ trợ trước khi mua: Laptop LD đối chiếu FH51M LA-J871P Rev 1.0, CPU i5-10300H, GPU GTX 1650 4GB, tem Acer part/SNID và bố trí đầu nối trên main thực tế để xác nhận đúng biến thể AN515-55 hoặc AN517-52 trước khi giao.

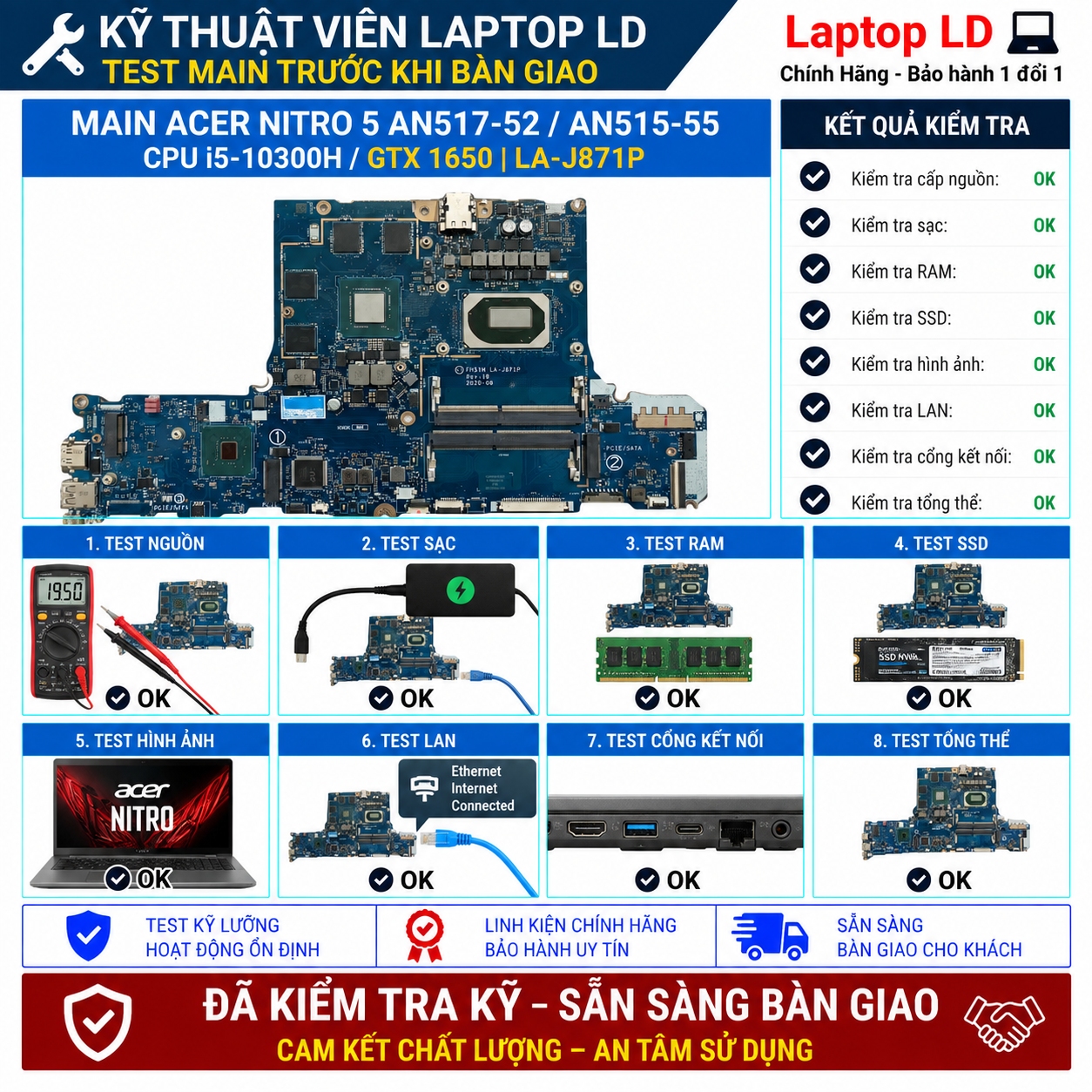

Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Tài liệu board/schematic xác nhận LA-J871P cho cả AN515-55 và AN517-52, có các nhánh GTX 1650/1650 Ti. Bản trong bài khóa GTX 1650 4GB GDDR6; không gộp sang GTX 1650 Ti chỉ vì cùng mã nền bo.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Acer Nitro 5 AN515-55 / AN517-52
- Mã main / PCB
- FH51M / LA-J871P
- CPU / SoC
- Intel Core i5-10300H · 4 nhân 8 luồng · 2.50GHz, Turbo tối đa 4.50GHz
- RAM / bộ nhớ
- 2 khe SO-DIMM DDR4 · Acer công bố tối đa 32GB trên các SKU tương ứng
- GPU / VGA
- NVIDIA GeForce GTX 1650 4GB GDDR6 + Intel UHD Graphics 630
- SSD / lưu trữ
- 2 khe M.2 PCIe NVMe + 1 vị trí SATA 2.5-inch theo nền máy AN515-55 / AN517-52
- Cổng ngoài
- 1× USB-C 3.2 Gen 2 10Gbps; 1× USB-A 3.2 Gen 2; 2× USB-A 3.2 Gen 1; HDMI; Gigabit Ethernet RJ45; audio combo 3.5mm
- Không dây
- Intel Wi-Fi 6 AX201 trên nhiều cấu hình chính hãng · Bluetooth 5.0
Thông số kỹ thuật bổ sung

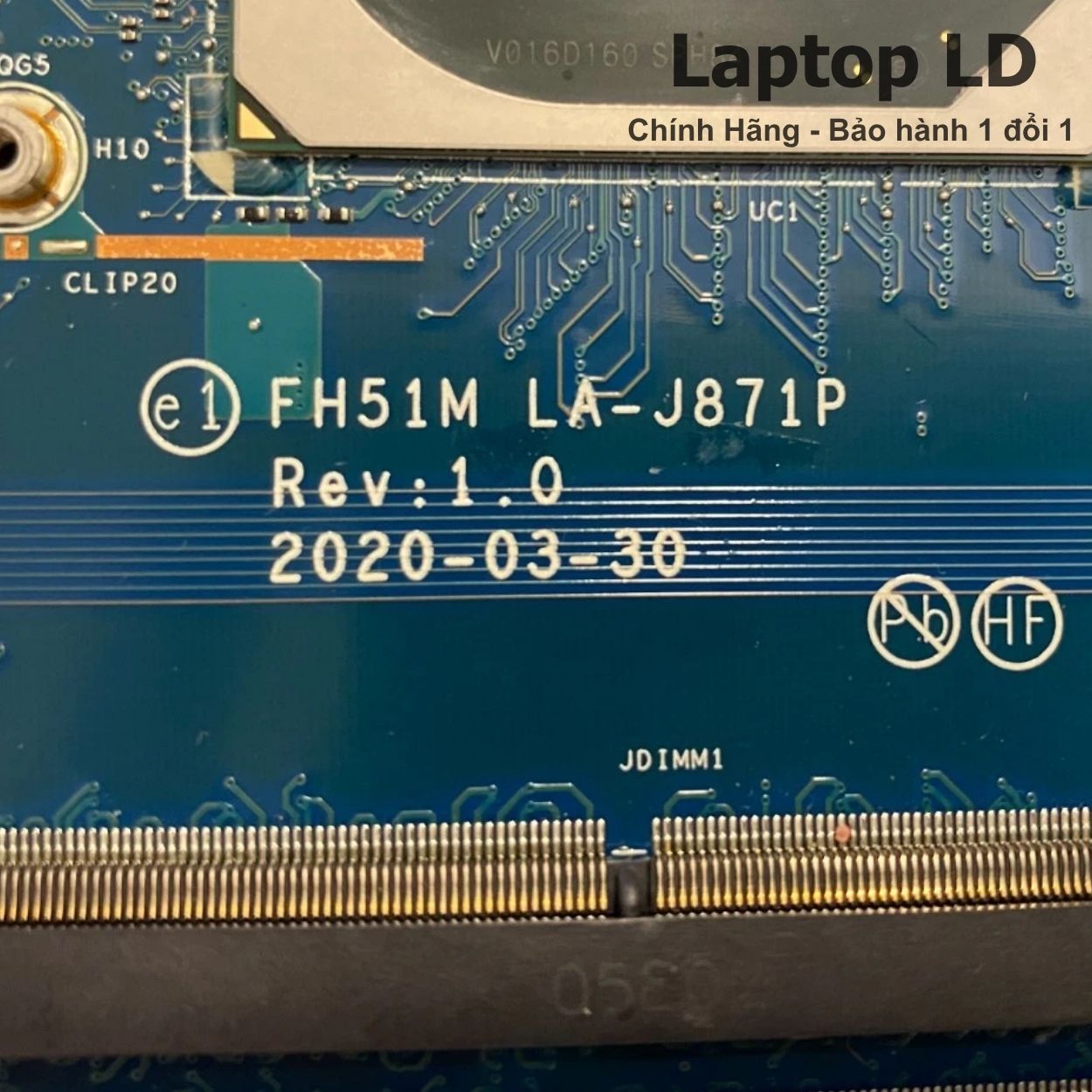

| Board revision | Compal FH51M · LA-J871P Rev 1.0; tài liệu schematic/boardview có Rev 1.0 và Rev 1A, dùng cho Acer Nitro 5 AN515-55 / AN517-52. |
|---|---|
| OEM part / FRU / SPS / DP/N | Acer part number thay đổi theo model/SKU và tổ hợp CPU/GPU. Laptop LD đối chiếu tem Acer part/SNID trên bo thực tế cùng mã FH51M LA-J871P để chốt đúng bản i5-10300H + GTX 1650. |
| Kết nối / I/O đặc trưng | 2 khe DDR4 SO-DIMM; 2 vị trí M.2 PCIe NVMe và vị trí SATA 2.5-inch theo chassis; USB-C Gen 2 10Gbps; 3 USB-A; HDMI; RJ45; audio combo. |
| BIOS / firmware | BIOS dùng đúng Acer Nitro 5 AN515-55/AN517-52 và đúng nền FH51M LA-J871P Rev 1.0. Tài liệu firmware ghi main BIOS SPI 16MB; khi sửa/ghi BIOS cần sao lưu file gốc và đối chiếu đúng revision. |
| Tản nhiệt / adapter | Acer công bố adapter 135W trên các cấu hình i5-10300H/GTX 1650 tương ứng. Hệ thống dùng tản nhiệt quạt kép; sau thay main cần kiểm tra quạt, heatsink, keo tản nhiệt và nhiệt độ CPU/GPU. |
| Ghi chú cấu hình | Core i5-10300H và GTX 1650 4GB GDDR6 thuộc mainboard. RAM SO-DIMM, SSD M.2, ổ 2.5-inch và card Wi-Fi là linh kiện rời. Không mô tả RAM là onboard trên nền này. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Bản trong bài — i5 + GTX 1650 | Core i5-10300H · GTX 1650 4GB GDDR6 | 2 khe DDR4 SO-DIMM · tối đa 32GB theo SKU Acer | FH51M / LA-J871P Rev 1.0 · dùng trên AN515-55 / AN517-52 |
| Biến thể cùng nền — GTX 1650 Ti | Core i5-10300H hoặc i7-10750H · GTX 1650 Ti 4GB | 2 khe DDR4 SO-DIMM | Cùng LA-J871P nhưng GPU/BOM/Acer part khác; không thay chéo chỉ theo hình dáng bo |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.

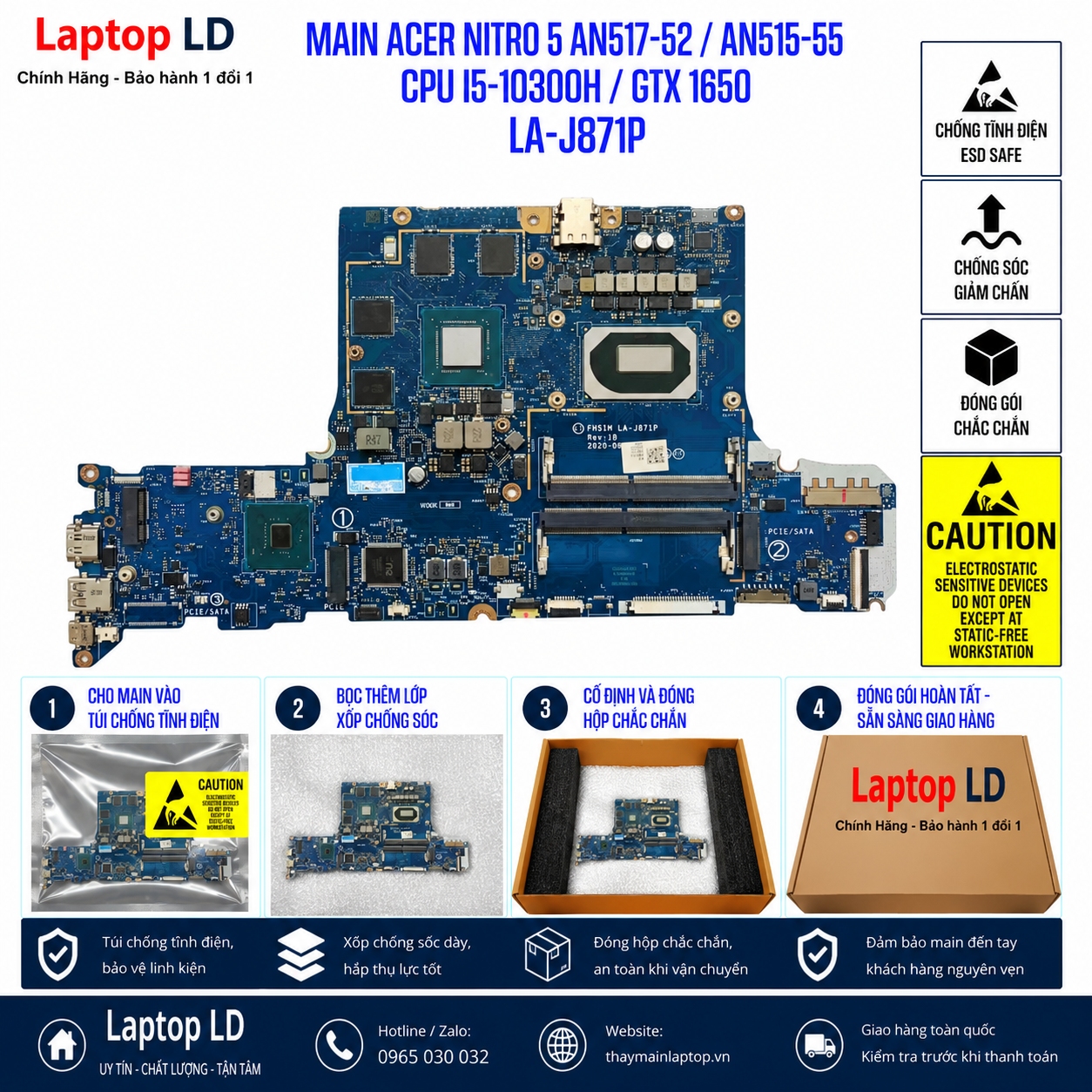

Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Mất nguồn hoặc bấm nút nguồn không phản ứng | Adapter 135W, jack nguồn, pin, nguồn chờ, EC/KBC hoặc chạm chập trên main. | Thử adapter Acer đúng công suất, cô lập pin và thiết bị rời khi cần; kiểm tra điện áp đầu vào, nguồn chờ và dòng tiêu thụ trước khi kết luận lỗi main. |
| Có nguồn nhưng không hình, không POST | RAM/khe SO-DIMM, BIOS, màn hình/cáp, nguồn CPU/GPU hoặc lỗi phần cứng trên bo. | Thử RAM DDR4 tốt ở từng khe, kiểm tra xuất hình HDMI và trạng thái POST trước khi khoanh vùng CPU/GPU. |
| Không nhận một khe RAM hoặc báo sai dung lượng | Thanh DDR4, socket SO-DIMM, nguồn RAM, đường tín hiệu hoặc bộ điều khiển nhớ trong CPU. | Đổi chéo module DDR4 đã biết tốt giữa hai khe và kiểm tra dung lượng trong BIOS để tách lỗi RAM khỏi socket/đường tín hiệu. |
| Không nhận SSD M.2 hoặc ổ SATA 2.5-inch | SSD/HDD, cáp SATA, socket M.2, nguồn cấp, đường PCIe/SATA hoặc thiết lập BIOS. | Thử ổ đã biết tốt ở từng giao tiếp, kiểm tra cáp SATA và nhận diện trong BIOS để phân biệt lỗi ổ/cáp với socket hoặc đường tín hiệu trên main. |
| Không nhận GTX 1650, sọc hình hoặc treo khi tải GPU | Driver/BIOS, tản nhiệt, nguồn GPU, VRAM GDDR6 hoặc chip GTX 1650. | Kiểm tra Intel UHD 630 trước, cài đúng NVIDIA driver, theo dõi nhiệt/quạt và chạy tải GPU có kiểm soát để phân biệt lỗi phần mềm với GPU/VRAM/nguồn. |
| USB-C/HDMI/LAN hoạt động không ổn định | Cáp/thiết bị ngoài, cổng vật lý, controller, nguồn cổng hoặc đường tín hiệu trên main. | Dùng cáp và thiết bị đã biết tốt thử từng cổng, sau đó kiểm tra controller và nguồn cổng tương ứng trên bo. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện trước khi thao tác. Xác nhận đúng FH51M LA-J871P Rev 1.0, i5-10300H, GTX 1650 4GB và đúng chassis AN515-55/AN517-52; chuyển RAM, SSD/HDD, Wi-Fi và lắp lại cụm tản nhiệt đúng vị trí. Sau lắp, kiểm tra BIOS, RAM/lưu trữ, GTX 1650, USB-C, HDMI, LAN, Wi-Fi/Bluetooth, sạc và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Acer Nitro 5 AN517-52 AN515-55 i5-10300H GTX 1650 LA-J871P
Main LA-J871P có dùng cho cả Acer Nitro 5 AN515-55 và AN517-52 không?
Có. Tài liệu schematic/boardview xác nhận Compal FH51M LA-J871P được dùng cho cả AN515-55 và AN517-52. Khi thay thực tế vẫn cần đối chiếu CPU/GPU, revision, Acer part và đầu nối theo đúng chassis.
GTX 1650 trên bản này có bao nhiêu VRAM?
Acer công bố cấu hình i5-10300H + GeForce GTX 1650 với 4GB bộ nhớ đồ họa GDDR6 chuyên dụng. LA-J871P cũng có biến thể GTX 1650 Ti nên phải phân biệt đúng GPU.
RAM và lưu trữ của AN515-55 / AN517-52 nâng cấp thế nào?
Nền máy dùng hai khe RAM DDR4 SO-DIMM; Acer công bố tối đa 32GB trên các SKU tương ứng. Về lưu trữ, chassis hỗ trợ M.2 PCIe NVMe và vị trí SATA 2.5-inch; nhiều tài liệu nâng cấp của Acer Community ghi hai khe M.2 cộng một vị trí 2.5-inch.
USB-C trên Nitro 5 đời này có hỗ trợ sạc hoặc xuất hình không?
Tài liệu Acer chính hãng cho các SKU AN515-55 xác nhận USB-C 3.2 Gen 2 tốc độ đến 10Gbps, nhưng không ghi Power Delivery hay DisplayPort trong thông số cổng. Vì vậy bài này chỉ cam kết chức năng USB-C 10Gbps đã được xác minh.
