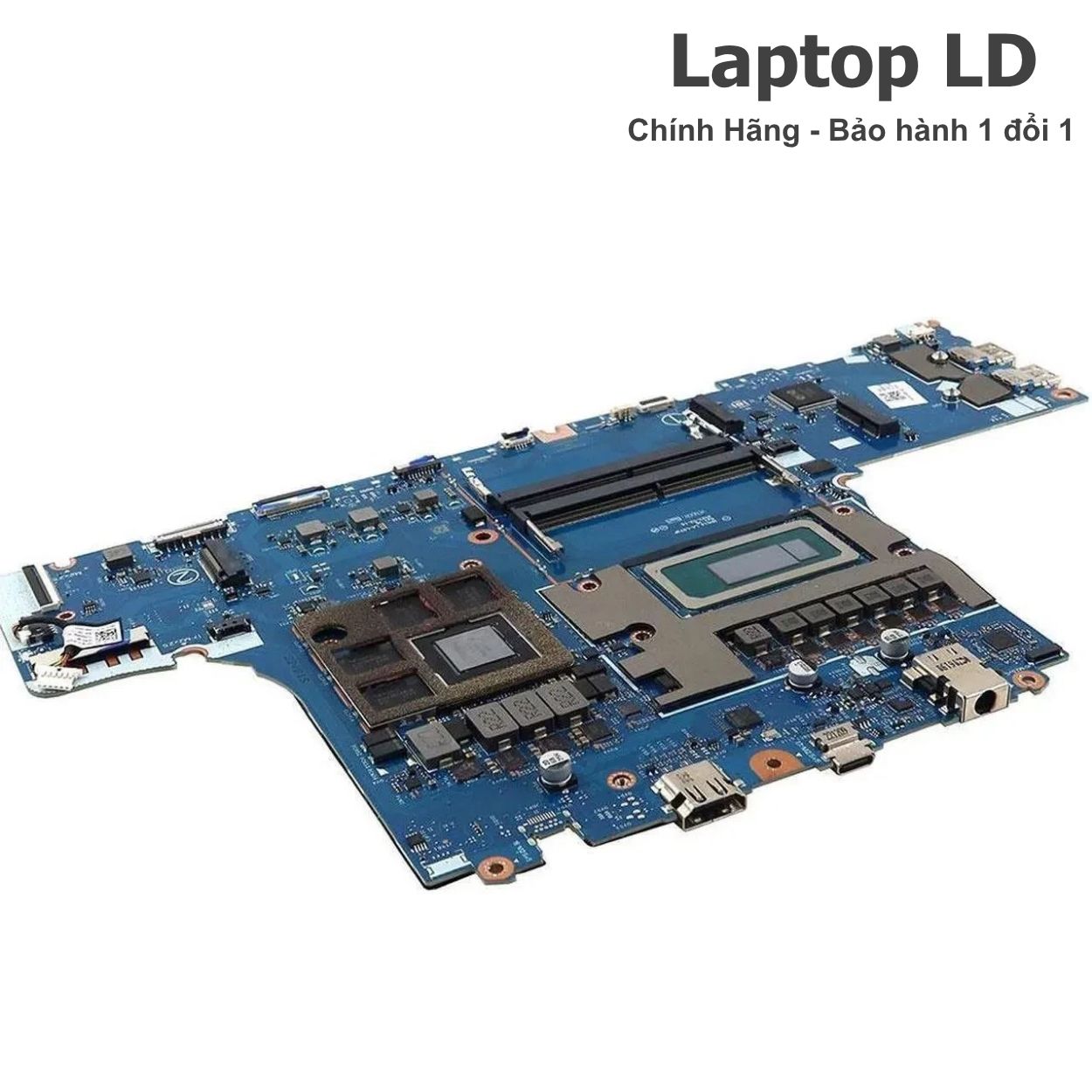

Main Acer Nitro 5 AN515-58 | Core i5-12500H | RTX 3050 4GB | LA-L973P
Mainboard dành cho Acer Nitro 5 AN515-58 cấu hình Intel Core i5-12500H và NVIDIA GeForce RTX 3050 4GB, sử dụng PCB Compal LA-L973P. CPU và GPU rời được hàn trên main; RAM DDR4 SO-DIMM, SSD và card Wi-Fi là linh kiện rời.
Dòng máyAcer Nitro 5 AN515-58
Mã main / PCBLA-L973P
CPU / SoCIntel Core i5-12500H • 12 nhân (4P+8E) / 16 luồng • Turbo tối đa 4.50GHz • 18MB Intel Smart Cache

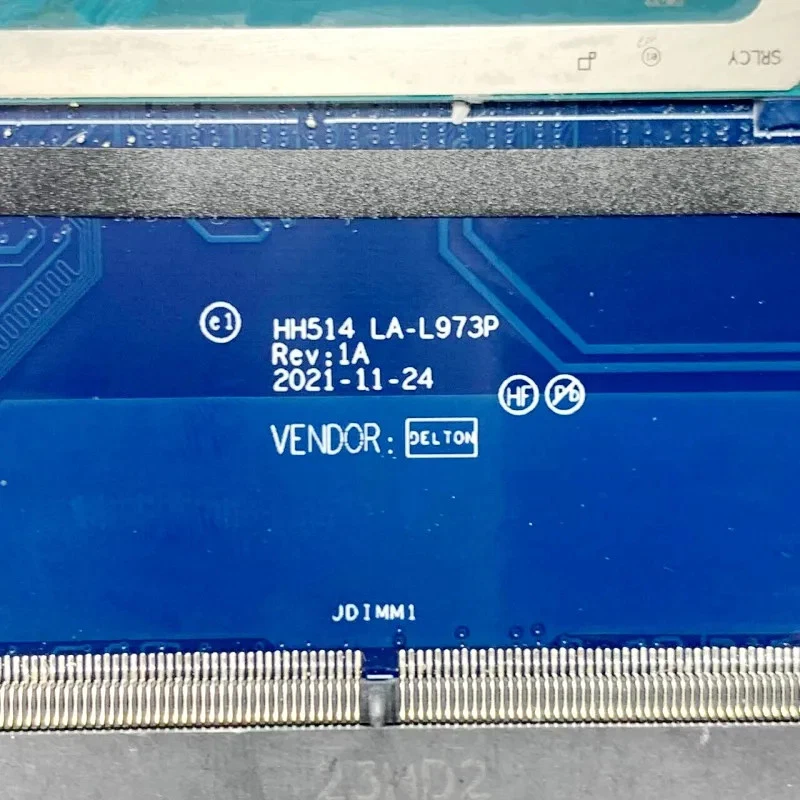

PCB / DP/N / revisionCompal HH514 • PCB LA-L973P • schematic/boardview reference Rev 1.0
Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu mã LA-L973P, revision, CPU/GPU và bố trí cổng từ ảnh main cũ để xác nhận đúng phiên bản trước khi giao.
Tình trạng:Main zin nguyên bản, cam kết không qua sửa chữa; đã được kiểm tra và test kỹ trước khi giao.
Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Cấu hình i5-12500H + RTX 3050 4GB dùng nền tảng DDR4; RTX 3050 trên SKU Acer AN515-58-50YE có TGP tối đa 95W và yêu cầu đúng cụm tản nhiệt dGPU.
Ảnh thật • nhận diện • bằng chứng

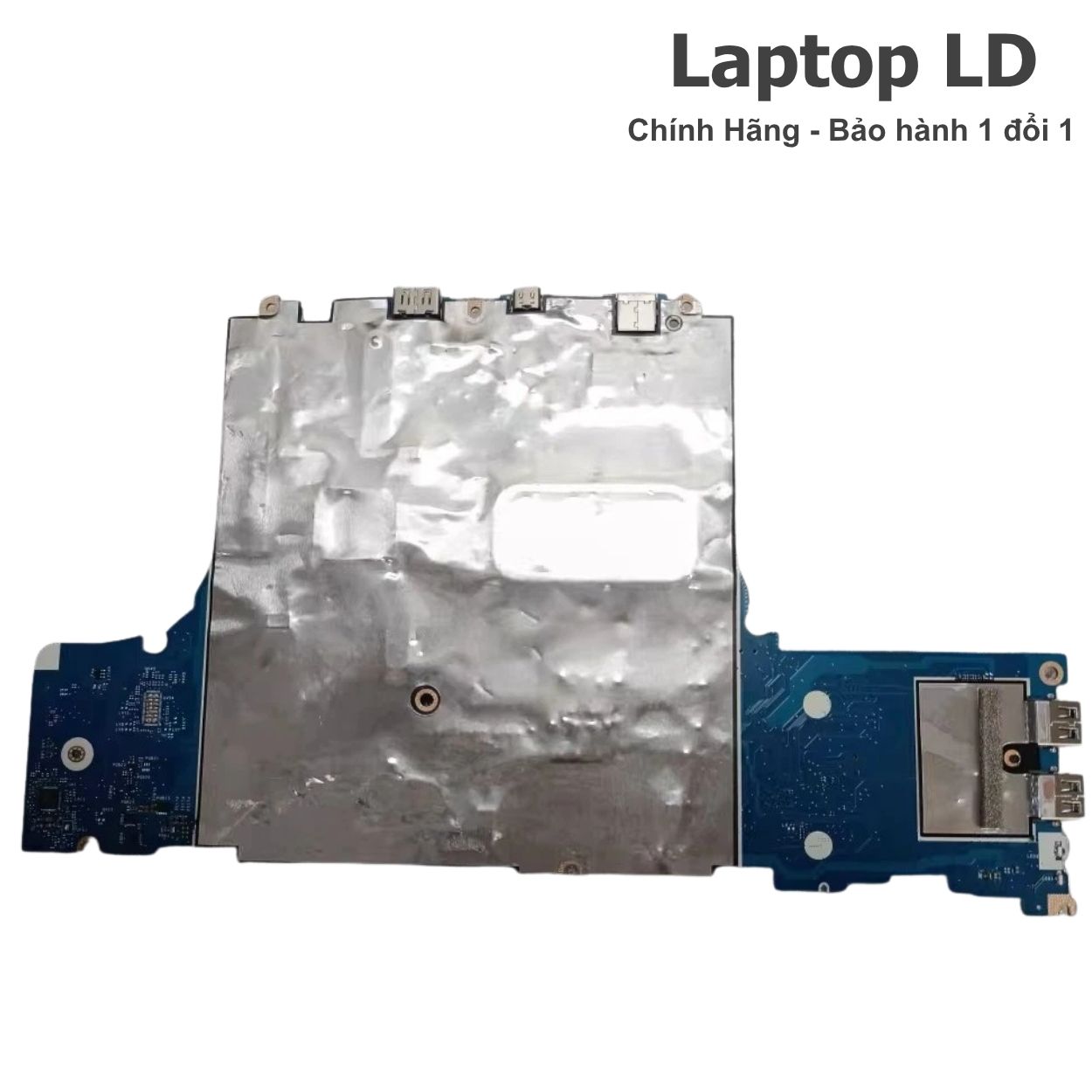

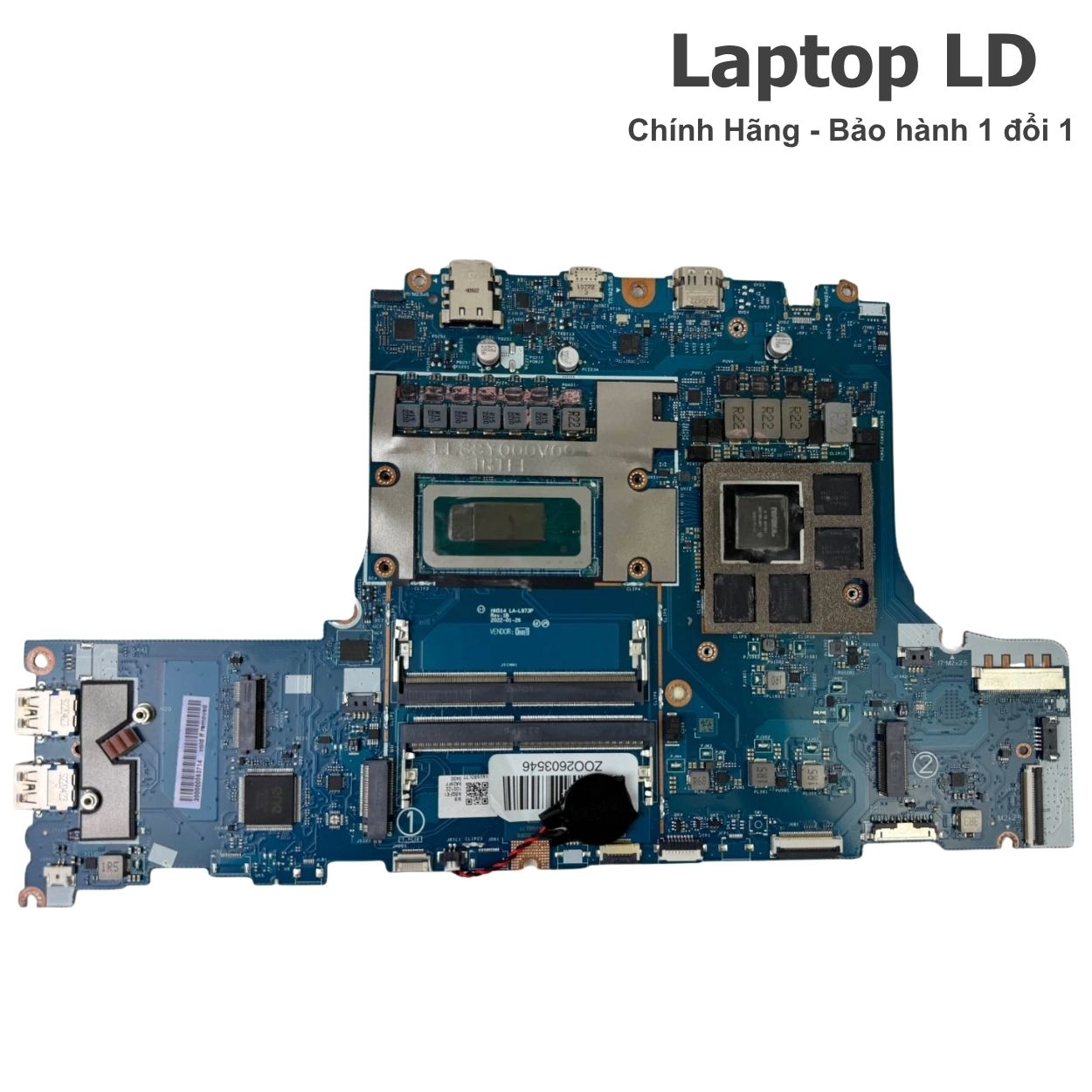

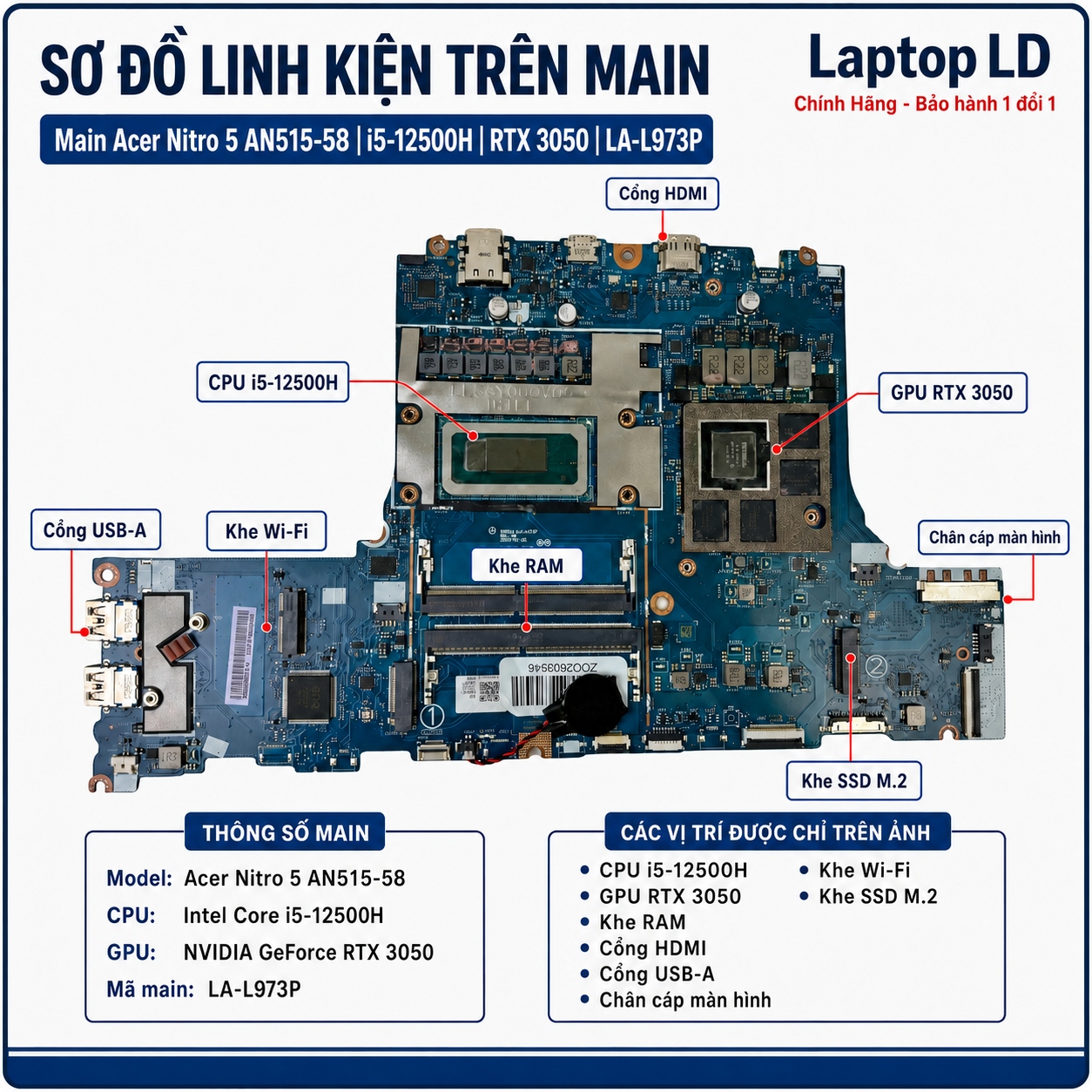

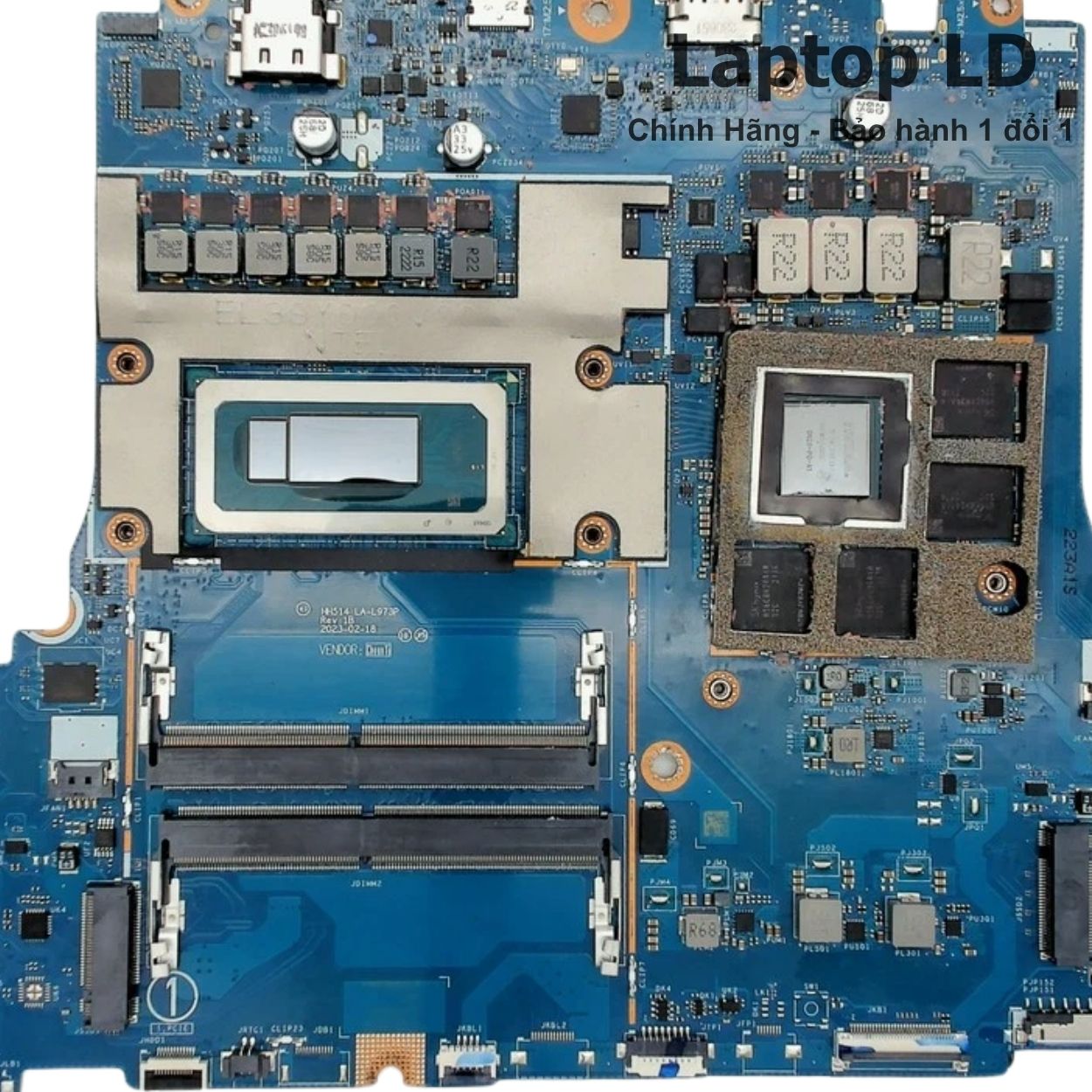

8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Acer Nitro 5 AN515-58
- Mã main / PCB
- LA-L973P
- CPU / SoC
- Intel Core i5-12500H • 12 nhân (4P+8E) / 16 luồng • Turbo tối đa 4.50GHz • 18MB Intel Smart Cache
- RAM / bộ nhớ
- 2 khe DDR4-3200 SO-DIMM • dual-channel • Acer công bố tối đa 32GB trên SKU AN515-58-50YE
- GPU / VGA

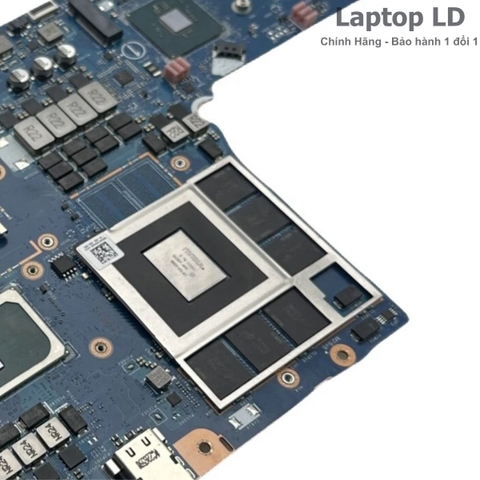

- NVIDIA GeForce RTX 3050 Laptop GPU • 4GB GDDR6 • Boost tối đa 1600MHz • TGP tối đa 95W trên SKU Acer AN515-58-50YE
- SSD / lưu trữ
- 2 khe M.2 PCIe x4 hỗ trợ SSD NVMe Gen 4 • hỗ trợ RAID 0; có thêm khay 2.5-inch SATA trên chassis AN515-58 • ổ lưu trữ là linh kiện rời
- Cổng ngoài
- 1x USB-A 3.2 Gen 1 • 2x USB-A 3.2 Gen 2 • 1x USB-C 3.2 Gen 2/Thunderbolt 4/DisplayPort • HDMI • RJ-45
- Không dây
- Killer Wi-Fi 6 AX1650i + Bluetooth 5.1 hoặc mới hơn trên SKU Acer AN515-58-50YE • module WLAN rời
Thông số kỹ thuật bổ sung
| Board revision | Compal HH514 • PCB LA-L973P • reference schematic/boardview Rev 1.0 |
|---|---|

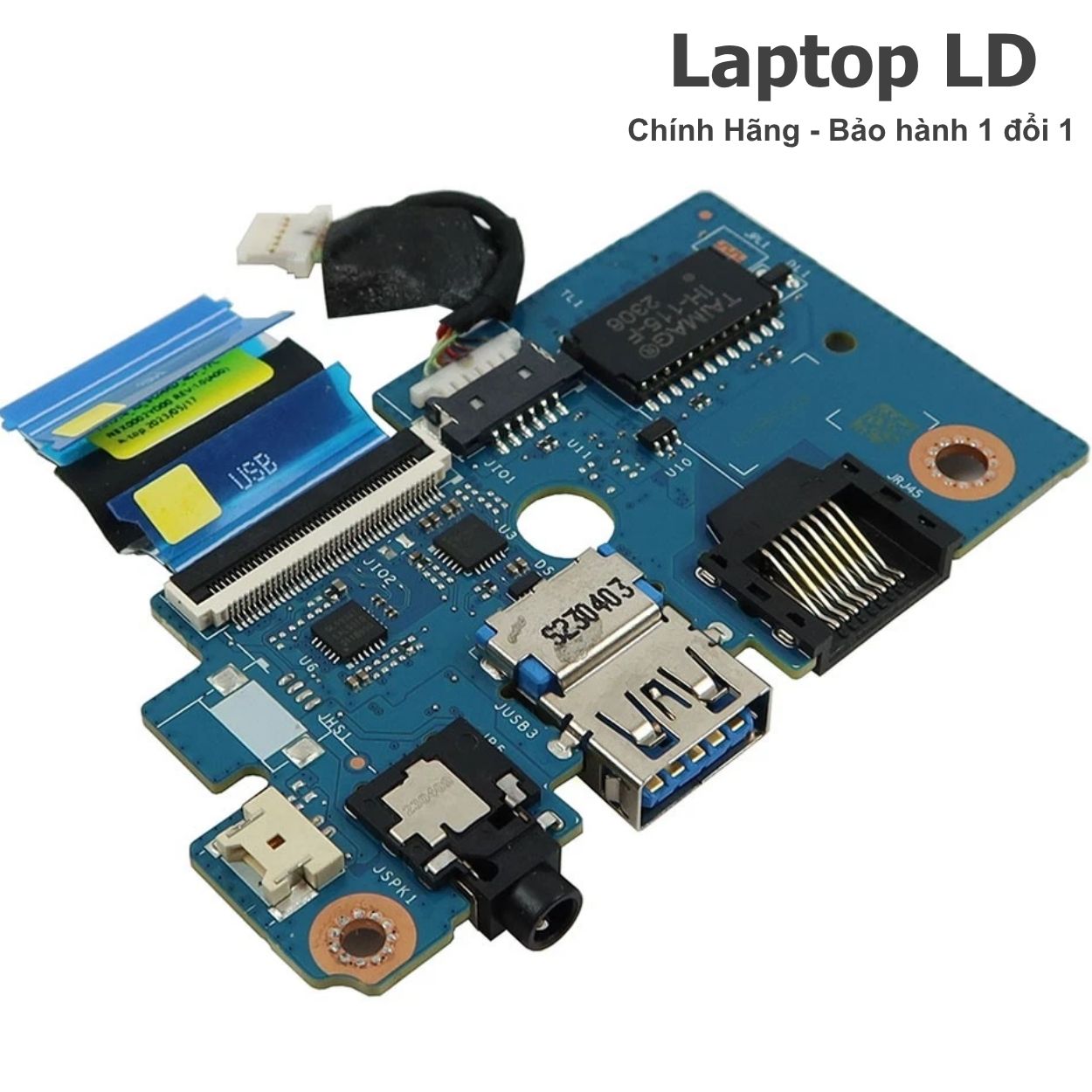

| OEM part / FRU / SPS / DP/N | Compal project HH514 • main PCB LA-L973P • I/O board LS-L971P Rev 1.A |
| Kết nối / I/O đặc trưng | USB-C 10Gbps hỗ trợ DisplayPort, Thunderbolt 4, USB charging 5V/3A và DC-in 20V/65W; 3 cổng USB-A; HDMI; Gigabit Ethernet RJ-45 |
| BIOS / firmware | Acer UEFI BIOS/Firmware cho Nitro AN515-58; Acer Secure Boot certificate update hiện liệt kê firmware v2.21 qua Windows Update |
| Tản nhiệt / adapter | Adapter 180W trên SKU i5-12500H + RTX 3050; hệ thống tản nhiệt AN515-58 RTX 3050 dùng 2 quạt, 3 heatpipe và 4 heatsink |
| Ghi chú cấu hình | CPU i5-12500H và RTX 3050/VRAM GDDR6 thuộc mainboard. RAM DDR4 SO-DIMM, SSD M.2/2.5-inch và card Wi-Fi/Bluetooth là linh kiện rời. LA-L973P thuộc nền tảng DDR4; không trộn với các board AN515-58 DDR5. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Nitro 5 AN515-58 • i5-12500H + RTX 3050 | Core i5-12500H • 12C/16T • RTX 3050 4GB | 2 khe DDR4-3200 SO-DIMM • Acer công bố tối đa 32GB | Compal HH514 • LA-L973P Rev 1.0 • nền tảng DDR4 |
| Nitro 5 AN515-58 / AN517-55 • sibling PCB | Intel Alder Lake-H • NVIDIA GN20 dGPU family | DDR4 SO-DIMM trên project HH514 | Compal HH514 • LA-L974P Rev 1.0 • PCB sibling, cần dùng đúng BOM/cổng/tản nhiệt |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU Intel Core i5-12500H, GPU RTX 3050, VRAM GDDR6 và các linh kiện hàn trực tiếp trên bo; RAM SO-DIMM là linh kiện rời.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, RTX 3050 và VRAM GDDR6 thuộc mainboard. RAM SO-DIMM, SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc cắm sạc không khởi động | Adapter 180W, jack DC-in/USB-C PD, mạch sạc, MOSFET bảo vệ hoặc các rail nguồn chính có thể liên quan. | Test adapter đúng công suất, pin và đường DC-in; đo điện áp đầu vào/dòng tiêu thụ, sau đó kiểm tra các rail always-on trước khi khoanh vùng main. |
| Có nguồn nhưng không POST, màn hình đen | RAM DDR4, BIOS/EC, nguồn CPU/GPU, CPU hoặc đường eDP có thể làm máy dừng trước POST. | Test từng thanh RAM ở từng khe, màn ngoài qua HDMI/USB-C, kiểm tra BIOS/EC và các rail CPU/GPU để tách lỗi bộ nhớ, hiển thị và main. |
| Không nhận RTX 3050, lỗi driver hoặc treo khi tải GPU | Nguồn GPU/VRAM, RTX 3050, GDDR6, BIOS/EC, driver hoặc nhiệt độ dGPU có thể gây mất VGA hay lỗi khi tải. | Kiểm tra Device Manager/GPU-Z, thử driver Acer/NVIDIA phù hợp, test tải GPU và theo dõi nguồn/nhiệt; nếu GPU mất cả ở mức phần cứng thì khoanh vùng dGPU/VRAM/main. |
| Nhiệt độ cao, quạt bất thường hoặc tự tắt khi chơi game | Quạt, cụm heatsink/heatpipe, keo tản nhiệt, VRM CPU/GPU hoặc nguồn adapter có thể làm hệ thống quá nhiệt hay tụt công suất. | Kiểm tra đồng thời hai quạt, bề mặt tiếp xúc heatsink, nhiệt CPU/GPU và công suất adapter; stress test theo từng tải để xác định điểm gây quá nhiệt. |
| Không nhận SSD M.2 hoặc mất một khe NVMe | SSD, khe M.2, VMD/RST, nguồn SSD hoặc đường PCIe Gen 4 trên main có thể liên quan. | Test SSD đã biết tốt ở từng khe, kiểm tra BIOS/VMD và driver cài Windows; đối chiếu nguồn cùng tín hiệu PCIe trước khi kết luận lỗi main. |
| Thunderbolt 4/USB-C, HDMI, USB-A hoặc LAN hoạt động chập chờn | Cổng vật lý, IC bảo vệ/PD, controller, I/O board LS-L971P, nguồn cổng hoặc đường dữ liệu có thể gây lỗi kết nối. | Thử cáp/thiết bị chuẩn ở từng cổng, kiểm tra driver chipset/Thunderbolt/LAN và nguồn cổng; đối chiếu I/O board trước khi khoanh vùng main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Dùng đúng cụm tản nhiệt cho RTX 3050, đấu đủ hai quạt và đúng I/O board/cáp của AN515-58; ngắt pin trước khi lắp và kiểm tra adapter 180W, SSD, RAM cùng các cổng sau khi thay.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt 3 cổng USB-A, Thunderbolt 4/USB-C, HDMI, RJ-45, Wi-Fi/Bluetooth, jack nguồn và khả năng sạc.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main Acer Nitro 5 AN515-58 i5-12500H RTX 3050 LA-L973P
Main LA-L973P này có đúng cấu hình i5-12500H RTX 3050 không?
Bài này dành cho Acer Nitro 5 AN515-58 cấu hình Core i5-12500H và GeForce RTX 3050 4GB. Laptop LD đối chiếu mã LA-L973P, revision và bố trí linh kiện/cổng từ ảnh main cũ trước khi giao.
Main AN515-58 LA-L973P dùng DDR4 hay DDR5?
LA-L973P thuộc nền tảng DDR4 của project Compal HH514. Cấu hình Acer AN515-58-50YE dùng DDR4 và hỗ trợ tối đa 32GB; RAM là hai thanh SO-DIMM rời.
RTX 3050 trên main này có bao nhiêu VRAM và công suất bao nhiêu?
Acer công bố SKU AN515-58-50YE dùng GeForce RTX 3050 Laptop GPU 4GB GDDR6, Boost tối đa 1600MHz và Maximum Graphics Power tối đa 95W.
Nitro 5 AN515-58 có mấy khe SSD M.2?
AN515-58 có hai khe M.2 PCIe x4 hỗ trợ SSD NVMe Gen 4 và RAID 0; chassis còn có khay 2.5-inch SATA. SSD và phụ kiện lưu trữ đi kèm được ghi rõ theo đơn hàng.
