Laptop LD • Main Acer Aspire Lite AL15-41P
Thay main Acer Aspire Lite AL15-41P Ryzen 7 5700U EM_AB8139_S4_V1.1 đúng mã
Đúng board EM_AB8139_S4_V1.1, CPU AMD Ryzen 7 5700U, AMD Radeon Graphics bản UMA, hai khe RAM DDR4-3200 và một khe SSD M.2 PCIe NVMe. Laptop LD hỗ trợ kiểm tra mã PCB, revision, Acer part number NB.J5411.001, nguồn sạc 65W, USB Type-C, HDMI, USB-A, LAN theo phiên bản, RAM, SSD, BIOS, màn hình và các đường tín hiệu trước khi sửa hoặc thay bo mạch.
- EM_AB8139_S4_V1.1
- NB.J5411.001
- Ryzen 7 5700U
- Radeon UMA
- 2 khe DDR4
- M.2 NVMe
Xác thực kỹ thuật: thông tin được Trung Tâm Laptop LD rà soát theo Acer Aspire Lite AL15-41P, CPU AMD Ryzen 7 5700U, board EM_AB8139_S4_V1.1 và Acer part number NB.J5411.001. Cấu hình cổng LAN RJ-45 có thể khác theo SKU và thị trường, trong khi nền board, CPU, RAM và SSD phải khớp trực tiếp với bo mạch thực tế.

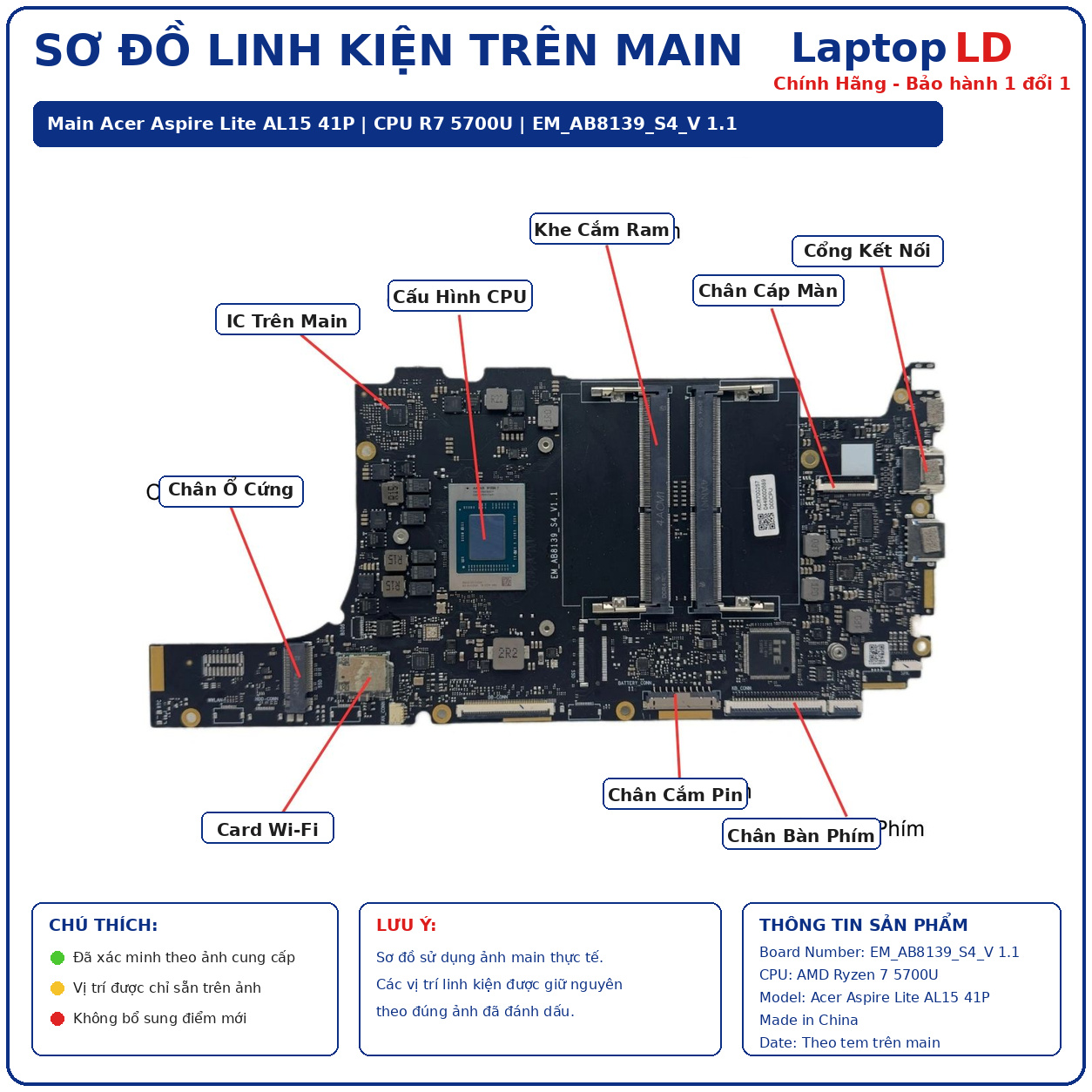

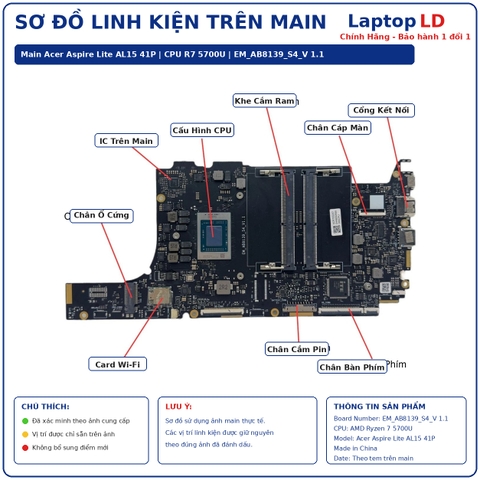

Vị trí linh kiện và ảnh tổng thể main Acer Aspire Lite AL15-41P Ryzen 7 5700U EM_AB8139_S4_V1.1
Ảnh thực tế giúp nhận biết CPU Ryzen 7 5700U, hai khe RAM DDR4, khe SSD M.2, khe Wi-Fi, mạch nguồn 19V/65W, USB Type-C, HDMI, USB-A, cụm LAN theo phiên bản và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa, camera.
Cần gửi gì để Laptop LD báo đúng main?
Aspire Lite AL15-41P có nhiều SKU bộ nhớ, dung lượng SSD, loại màn hình và cấu hình cổng theo thị trường. Để khóa đúng bản Ryzen 7 5700U board EM_AB8139_S4_V1.1, khách nên gửi đầy đủ ảnh tem và bo mạch, tránh nhầm AL15-41, AL15-42P hoặc các nền Ryzen khác.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model Acer Aspire Lite AL15-41P và mã SKU NX.
- Ảnh SNID, Serial Number và Acer part number trên tem máy.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh mã PCB EM_AB8139_S4_V1.1, revision và tem NB.J5411.001.
- Ảnh khu vực CPU Ryzen 7 5700U, hai khe RAM DDR4 và khe SSD M.2.
- Ảnh vùng đồ họa để xác nhận main UMA không có GPU và VRAM rời.
- Ảnh USB Type-C, HDMI, ba USB-A, audio và cổng LAN nếu máy có.
- Mô tả lỗi: không nguồn, không sạc, treo logo, lỗi RAM, mất SSD, không xuất hình, mất USB hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng AL15-41P, Ryzen 7 5700U và board EM_AB8139_S4_V1.1.
- Xác nhận đúng Acer part number NB.J5411.001 và revision bo mạch.
- Tránh nhầm AL15-41 không có hậu tố P hoặc các dòng AL15-42P đời khác.
- Xác nhận đúng Radeon Graphics tích hợp, không có GPU/VRAM rời.
- Nhận diện đúng layout hai khe RAM, SSD, Wi-Fi và cụm cổng.
- Khoanh vùng lỗi nằm ở main, sạc, RAM, SSD, màn hình, Wi-Fi hay thiết bị ngoại vi.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Acer Aspire Lite AL15-41P Ryzen 7 5700U EM_AB8139_S4_V1.1 được báo theo đúng Acer part number, revision PCB, tình trạng bo mạch và gói bảo hành. Giá và tồn kho được xác nhận tại thời điểm khách gửi ảnh tem/main thực tế.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được kiểm tra quạt, tản nhiệt Ryzen dòng U, pin, hai khe RAM DDR4, SSD M.2, Wi-Fi, màn hình và toàn bộ cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng EM_AB8139_S4_V1.1 và máy không vào nước hoặc chập nhiều tầng nguồn. Máy từng sửa BIOS, nguồn CPU, RAM, HDMI hoặc mạch USB-C cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Aspire Lite AL15-41P, Ryzen 7 5700U, EM_AB8139_S4_V1.1, revision và tem Acer.
- Xác nhận main UMA dùng Radeon Graphics tích hợp, không có GPU và VRAM rời.
- Kiểm tra adapter 65W, USB Type-C, HDMI, ba USB-A, audio, LAN theo SKU, RAM, SSD, Wi-Fi, camera và nhiệt độ.
- Kiểm tra đủ hai khe DDR4-3200 và chế độ dual-channel cho đồ họa tích hợp.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Acer Aspire Lite AL15-41P Ryzen 7 5700U EM_AB8139_S4_V1.1 dùng cho máy nào?
Dòng máy phù hợp
- Acer Aspire Lite AL15-41P màn hình 15.6 inch.
- CPU AMD Ryzen 7 5700U onboard.
- Board number EM_AB8139_S4_V1.1.
- Acer part number NB.J5411.001.
- Main UMA dùng AMD Radeon Graphics tích hợp.
- Hai khe RAM SO-DIMM DDR4-3200, hỗ trợ dual-channel.
- Một khe SSD M.2 PCIe NVMe.
- Ba USB-A, một USB Type-C, HDMI, audio và LAN theo SKU.
Không nên thay chéo khi chưa kiểm
- Không nhầm Acer Aspire Lite AL15-41P với AL15-41 hoặc AL15-42P.
- Không nhầm Ryzen 7 5700U với Ryzen 5 5500U, Ryzen 5 5625U hoặc Ryzen 7 7730U.
- Không bỏ qua Acer part number NB.J5411.001 và revision PCB.
- Không chọn theo tên Aspire Lite nếu layout cổng và đầu cáp không trùng.
- Không ghi RAM onboard vì board có hai khe SO-DIMM DDR4 rời.
- Không ghi GPU rời vì cấu hình này dùng Radeon Graphics bản UMA.
- Không kết luận lỗi main trước khi loại trừ sạc, RAM, SSD, màn hình và card Wi-Fi.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Acer Aspire Lite AL15-41P. | Nhầm với AL15-41, AL15-42P hoặc Aspire 3 dùng board khác. |
| Board number | EM_AB8139_S4_V1.1. | Đặt theo tên máy nhưng không kiểm mã PCB và revision. |
| Acer part number | NB.J5411.001. | Nhầm part number của CPU hoặc SKU khác. |
| CPU | AMD Ryzen 7 5700U, 8 nhân, 16 luồng, Boost tối đa 4.3GHz. | Nhầm Ryzen 5 hoặc Ryzen 7 đời 7000 làm sai cấu hình. |
| GPU | AMD Radeon Graphics tích hợp, 8 nhân đồ họa, xung tối đa 1900MHz. | Nhầm main có GPU rời hoặc ghi sai Radeon Vega phiên bản khác. |
| RAM | 2 khe SO-DIMM DDR4-3200, tối đa 32GB. | Tưởng RAM hàn hoặc chọn nhầm DDR5. |
| SSD | 1 khe M.2 PCIe NVMe, hỗ trợ SSD 512GB hoặc 1TB theo cấu hình. | Nhầm có hai khe SSD hoặc dùng sai chuẩn SATA 2.5 inch. |
| Cổng ngoài | 3 USB-A, 1 USB Type-C, 1 HDMI, 1 audio 3.5mm; RJ-45 tùy SKU. | Ghi sai số lượng USB hoặc mặc định LAN cho mọi phiên bản. |
| Màn hình | 15.6 inch, Full HD 1920×1080, 60Hz, tỷ lệ 16:9; IPS hoặc TN theo SKU. | Nhầm panel HD, sai chuẩn cáp hoặc sai loại tấm nền. |
| Sạc | Adapter Acer 65W. | Dùng adapter sai điện áp, đầu cắm hoặc thiếu công suất. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem Acer, mã PCB, CPU, GPU, RAM, SSD và cụm cổng trước khi đặt hàng.

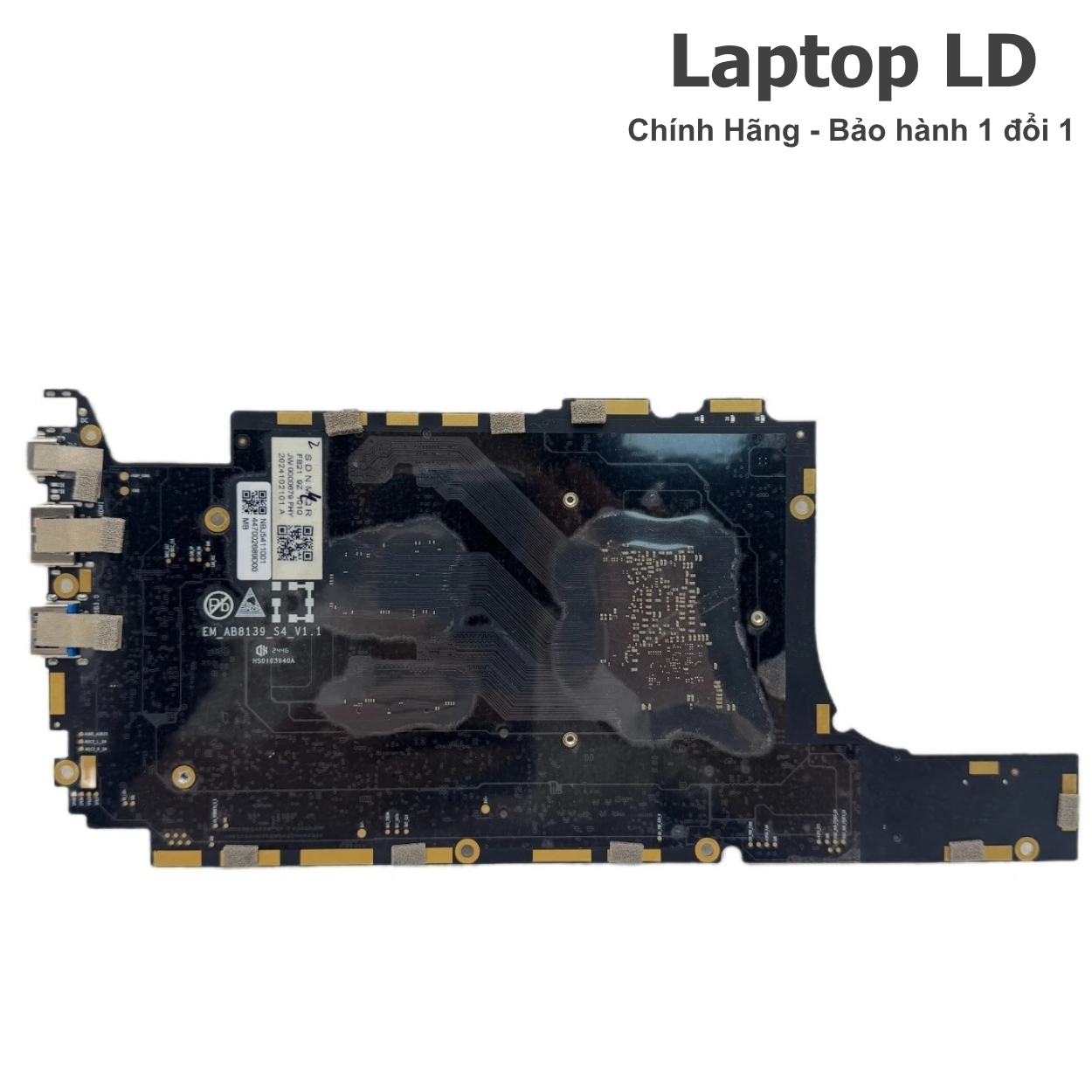

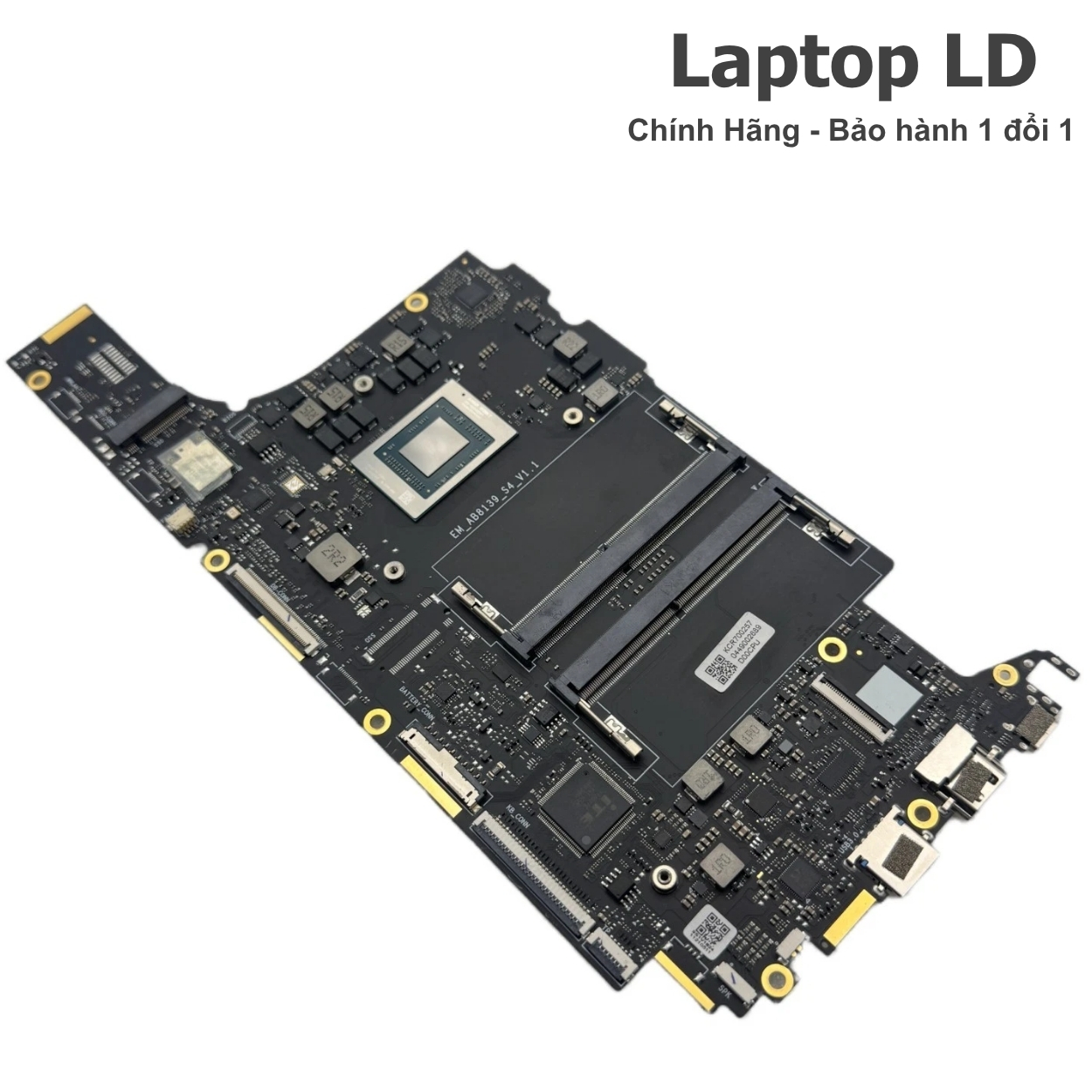

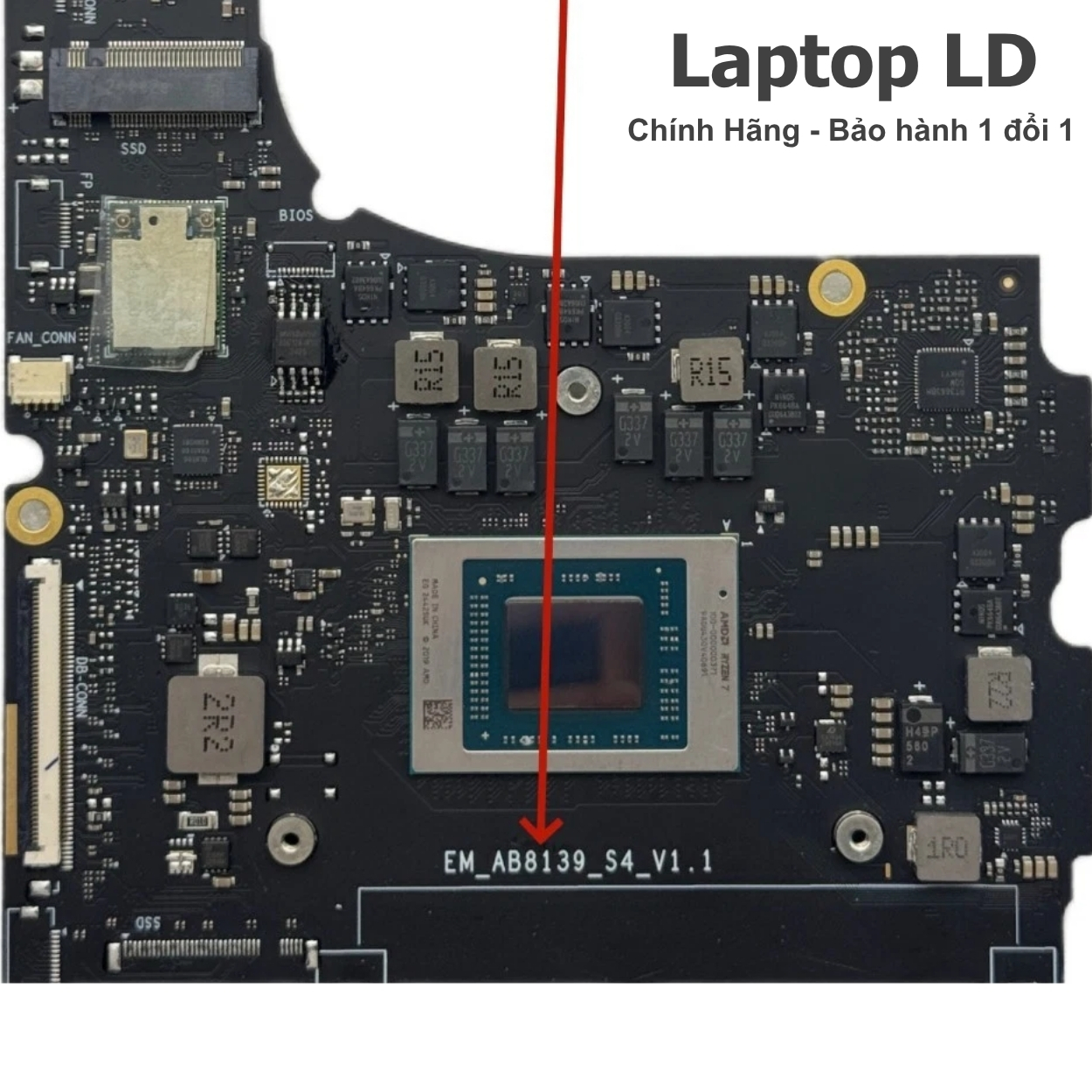

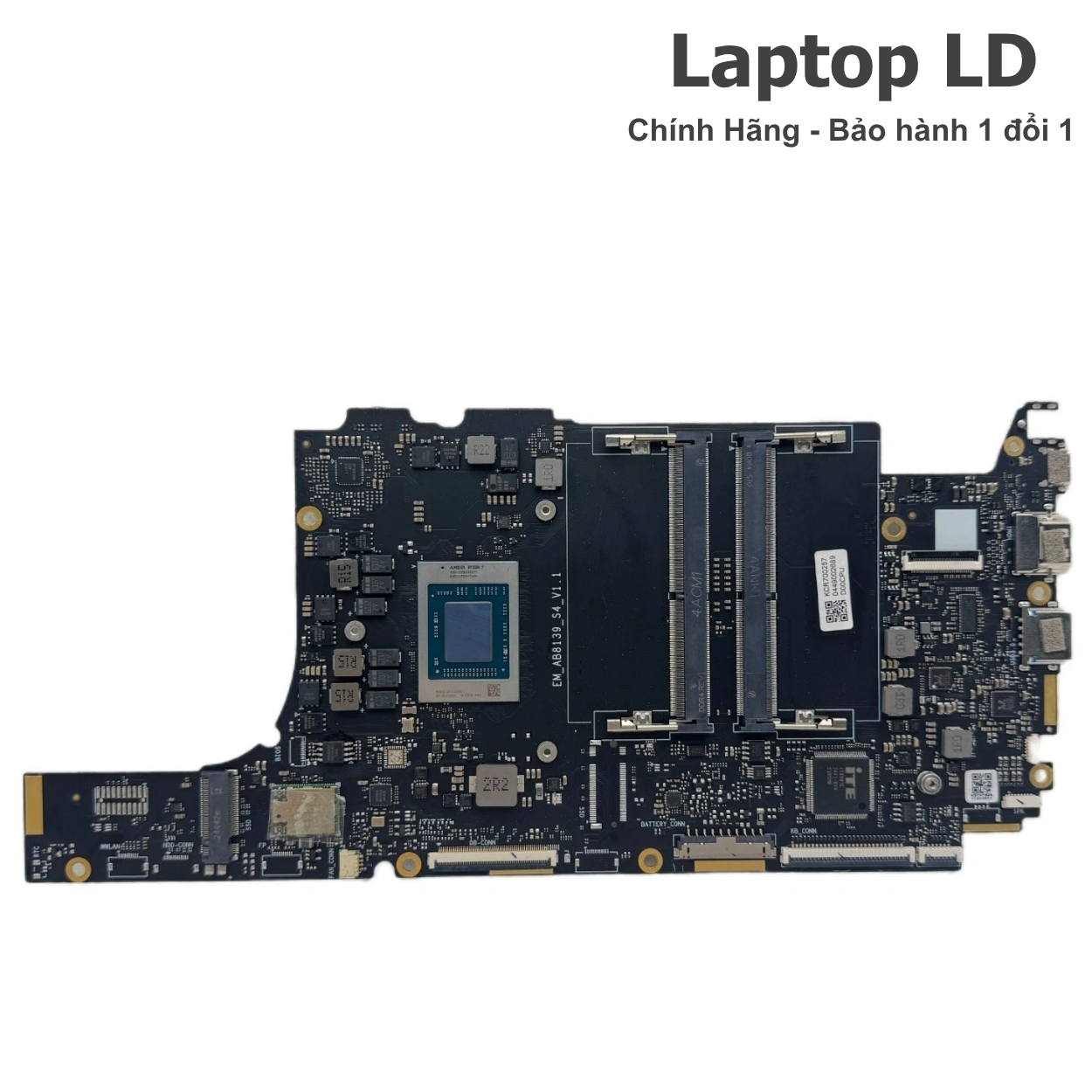

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Acer Aspire Lite AL15-41P
Nhóm ảnh này giúp đối chiếu đúng Ryzen 7 5700U, Radeon Graphics, hai khe RAM DDR4-3200, khe SSD M.2, khe Wi-Fi, USB Type-C, HDMI, USB-A và dấu hiệu main UMA không có GPU/VRAM rời.
Dấu hiệu nên kiểm tra bo mạch Acer Aspire Lite AL15-41P
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi, không sáng đèn hoặc chỉ nháy đèn sạc.
- Cắm adapter 65W nhưng máy không nhận sạc hoặc pin không tăng.
- Máy bật rồi tắt, quạt quay ngắn nhưng không hoàn tất POST.
- Đầu sạc lỏng, chập chờn hoặc nóng bất thường ở khu vực DC-in.
- Máy tự tắt khi pin còn dung lượng hoặc chỉ chạy khi cắm sạc.
- Nguồn chờ có nhưng không tạo đủ nguồn CPU, RAM hoặc SSD.
Lỗi khởi động, RAM và SSD
- Treo logo Acer, khởi động lặp hoặc tự vào BIOS.
- Có nguồn nhưng màn hình đen sau khi thay hoặc nâng cấp RAM.
- Không nhận một thanh hoặc một khe SO-DIMM DDR4.
- Xanh màn, treo ngẫu nhiên do RAM không ổn định hoặc sai bus.
- Không nhận SSD M.2, mất ổ sau sleep hoặc báo No Bootable Device.
- BIOS lỗi sau cập nhật, mất nguồn hoặc pin cạn sâu.
Lỗi hình ảnh, USB và mạng
- Màn hình trong không lên nhưng HDMI vẫn xuất hình.
- HDMI không nhận màn ngoài hoặc hình chập chờn khi rung cáp.
- USB Type-C hoặc một trong ba USB-A mất nhận thiết bị.
- LAN RJ-45, Wi-Fi hoặc Bluetooth mất kết nối trên phiên bản có LAN.
- Audio, camera, mic, bàn phím, touchpad hoặc loa mất nhận.
- Máy vào nước ở cạnh cổng làm oxy hóa mạch USB, HDMI, LAN hoặc audio.
Nên sửa hay thay bo mạch Acer Aspire Lite AL15-41P?
Aspire Lite AL15-41P dùng Ryzen 7 5700U, RAM DDR4 rời và SSD NVMe nên cần loại trừ sạc, pin, RAM, SSD, panel, cáp màn và module Wi-Fi trước khi kết luận hỏng main.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở DC-in, USB Type-C, HDMI, USB-A, LAN hoặc linh kiện bảo vệ.
- Mạch sạc còn giao tiếp và chập chưa lan sang nguồn chính.
- BIOS hoặc EC lỗi nhưng CPU và RAM vẫn hoạt động ổn định.
- Không nhận SSD do socket M.2, nguồn 3.3V hoặc linh kiện ngoại vi.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- Ryzen 7 5700U lỗi, không khởi tạo hoặc chập nguồn lõi.
- Chập nặng đồng thời mạch sạc, nguồn CPU và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi chạy tải.
- Chi phí sửa sâu gần bằng main thay thế đã kiểm tra đầy đủ.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số chính của main Acer Aspire Lite AL15-41P CPU AMD Ryzen 7 5700U board EM_AB8139_S4_V1.1 bản UMA.
| Tên sản phẩm | Main Acer Aspire Lite AL15-41P CPU AMD Ryzen 7 5700U board EM_AB8139_S4_V1.1 |
|---|---|
| Dòng máy tương thích | Acer Aspire Lite AL15-41P |
| Mã main | EM_AB8139_S4_V1.1 |
| Board number | EM_AB8139_S4_V1.1 |
| Acer part number | NB.J5411.001 |
| CPU | AMD Ryzen 7 5700U onboard, kiến trúc Zen 2, 8 nhân, 16 luồng, xung cơ bản 1.8GHz, Boost tối đa 4.3GHz, 4MB L2 cache, 8MB L3 cache, TDP 15W, cTDP 10–25W |
| GPU / VGA | AMD Radeon Graphics tích hợp bản UMA, 8 nhân đồ họa, xung tối đa 1900MHz, dùng chung RAM hệ thống; không có GPU hoặc VRAM rời |
| RAM hỗ trợ | 2 khe SO-DIMM DDR4-3200, hỗ trợ dual-channel, tối đa 32GB; không có RAM onboard |
| Ổ cứng hỗ trợ | 1 khe M.2 PCIe NVMe, hỗ trợ SSD 512GB hoặc 1TB theo cấu hình |
| Khe trên main | 2 khe RAM SO-DIMM, 1 khe SSD M.2, 1 khe M.2 Wi-Fi/Bluetooth, đầu pin, màn hình eDP, bàn phím, touchpad, loa, quạt và camera |
| Cổng ngoài | 3 USB-A 3.2 Gen 1, 1 USB Type-C 3.2, 1 HDMI, 1 audio 3.5mm; 1 LAN RJ-45 trên các SKU có LAN |
| Màn hình tương thích | 15.6 inch, Full HD 1920×1080, 60Hz, tỷ lệ 16:9, Acer ComfyView; tấm nền IPS hoặc TN theo SKU, không cảm ứng |
| Pin | Pin Li-ion 3 cell 58Wh |
| Sạc | Adapter Acer 65W |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Adapter 65W, đầu sạc, pin, mạch sạc, nguồn chờ hoặc chập nguồn chính. | Thử adapter chuẩn, ngắt pin, kiểm DC-in và đo dòng chờ. |
| Cắm sạc nhưng pin không tăng | Adapter, jack sạc, IC sạc, pin hoặc đường giao tiếp pin. | Đo điện áp đầu vào, thử pin/sạc chuẩn và kiểm tín hiệu nhận adapter. |
| Treo logo hoặc khởi động lặp | BIOS, RAM, SSD, nguồn CPU hoặc thiết bị ngoại vi. | Tháo SSD, thử từng thanh/khe RAM, reset BIOS và theo dõi trình tự khởi động. |
| Không nhận RAM DDR4 | Thanh RAM, khe SO-DIMM, nguồn RAM, BIOS hoặc bộ điều khiển nhớ trong CPU. | Vệ sinh khe, thử từng thanh, đổi khe và kiểm nguồn RAM. |
| Không nhận SSD | SSD lỗi, socket M.2, nguồn 3.3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn, đo nguồn socket và kiểm nhận diện trong BIOS. |
| Có nguồn nhưng màn không lên | Panel, cáp eDP, nguồn màn, BIOS, RAM hoặc Radeon Graphics. | Thử HDMI, kiểm đèn nền, nguồn panel và đầu cáp. |
| HDMI hoặc USB mất nhận | Cổng, linh kiện bảo vệ, controller, BIOS hoặc nguồn I/O. | Thử cáp/thiết bị khác, kiểm chân cổng, nguồn và nhận diện trong hệ điều hành. |
| Máy nóng hoặc tự tắt | Bụi, quạt, keo tản, heatpipe, nguồn CPU hoặc pin lỗi. | Vệ sinh, thay keo, kiểm quạt, nhiệt độ và công suất khi chạy tải. |
| Máy vào nước | Oxy hóa mạch sạc, HDMI, USB, LAN, audio, nguồn RAM hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn. |

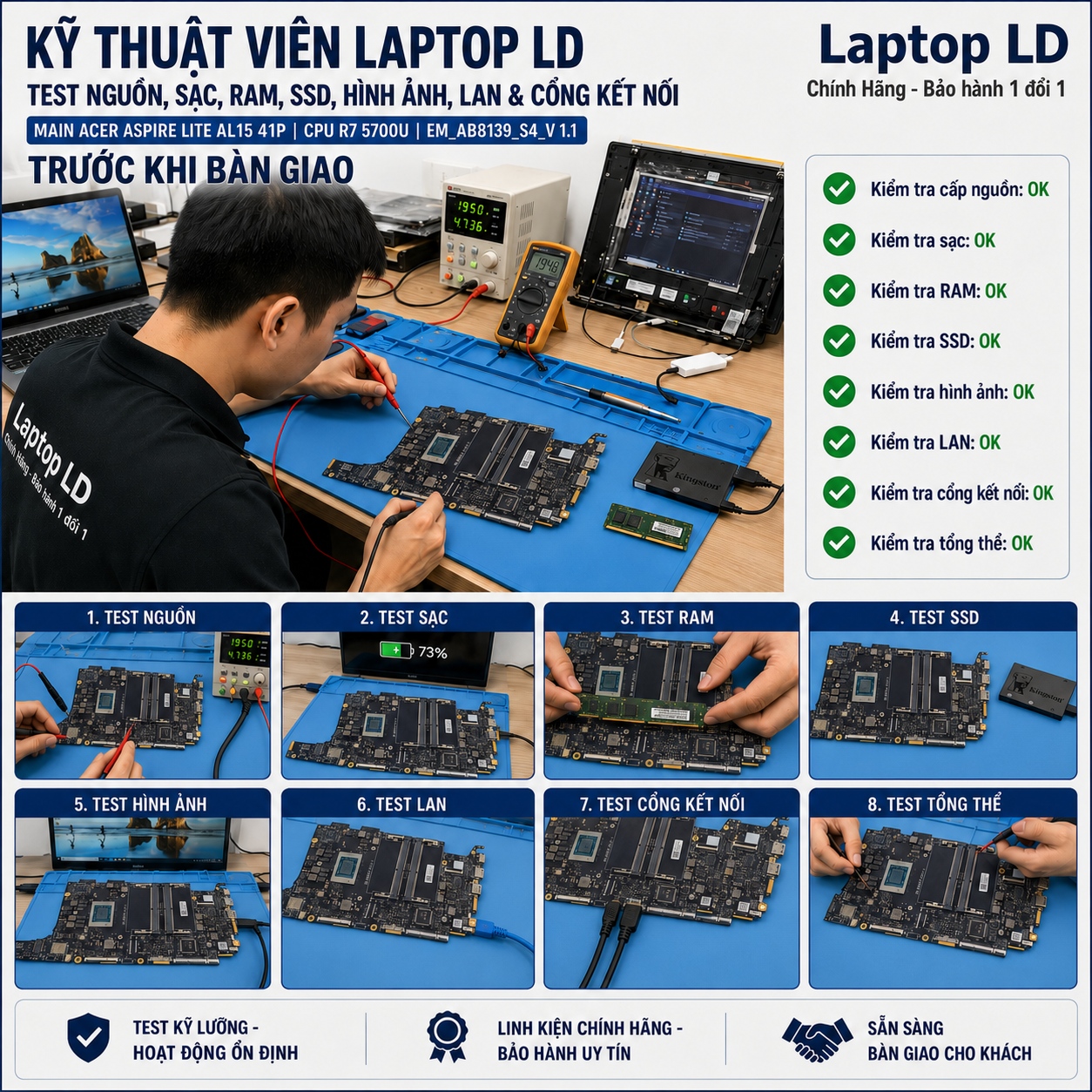

Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn, adapter 65W, RAM DDR4, SSD M.2, màn hình, HDMI, USB Type-C, USB-A, LAN theo SKU, Wi-Fi và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, màn hình, RAM, SSD, USB, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter 65W, pin, RAM DDR4, SSD, BIOS, màn hình, Wi-Fi và từng cổng kết nối.
-
Đối chiếu đúng main
Xác minh Aspire Lite AL15-41P, Ryzen 7 5700U, Radeon UMA, EM_AB8139_S4_V1.1, revision và NB.J5411.001.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra keo, lắp main và chạy test CPU, Radeon Graphics, RAM, SSD, hình ảnh, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn sử dụng adapter đúng công suất.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch EM_AB8139_S4_V1.1 đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Acer Aspire Lite AL15-41P nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do adapter không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi, hỗ trợ và các trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main EM_AB8139_S4_V1.1 có CPU hàn, hai khe RAM, socket SSD và nhiều đầu cáp mảnh nên cần túi chống tĩnh điện, lớp đệm bảo vệ cổng, nẹp chống cong bo và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main EM_AB8139_S4_V1.1 dùng cho model nào?
Dùng cho Acer Aspire Lite AL15-41P, trong đó bản bài viết sử dụng CPU Ryzen 7 5700U và Acer part number NB.J5411.001.
Ryzen 7 5700U có bao nhiêu nhân và luồng?
CPU có 8 nhân, 16 luồng, xung cơ bản 1.8GHz và Boost tối đa 4.3GHz.
Main này dùng GPU nào?
Main dùng AMD Radeon Graphics tích hợp với 8 nhân đồ họa, xung tối đa 1900MHz và dùng chung RAM hệ thống.
Main có card đồ họa rời không?
Không. Đây là bản UMA, không có chip GPU hoặc bộ nhớ VRAM rời.
RAM có nâng cấp được không?
Có. Board có hai khe SO-DIMM DDR4-3200 và cấu hình Acer công bố hỗ trợ tối đa 32GB.
Máy dùng loại SSD nào?
Máy dùng SSD M.2 PCIe NVMe; các cấu hình phổ biến có dung lượng 512GB hoặc 1TB.
Máy có bao nhiêu cổng USB?
Máy có tổng cộng bốn cổng USB gồm ba USB-A và một USB Type-C.
Máy có cổng LAN RJ-45 không?
Một số SKU theo thị trường có RJ-45, trong khi một số SKU không trang bị; cấu hình cổng phải theo đúng vỏ máy và board thực tế.
Pin và sạc của máy là loại nào?
Cấu hình Ryzen 7 5700U được Acer công bố với pin Li-ion 3 cell 58Wh và adapter 65W.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
