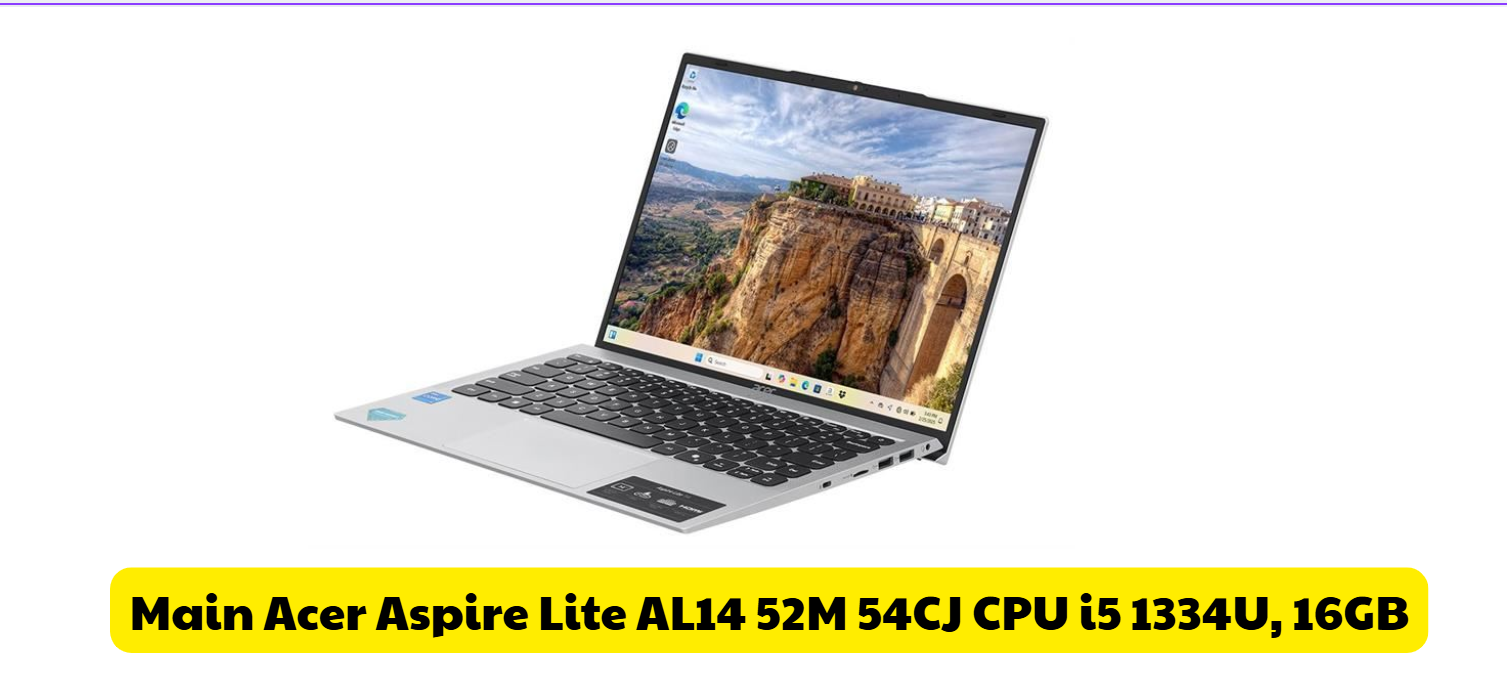

Laptop LD • Main Acer Aspire Lite 14 AL14-52M-54CJ
Thay main Acer Aspire Lite AL14-52M-54CJ i5-1334U 16GB đúng mã
Đúng main Acer Aspire Lite 14 AL14-52M, CPU Intel Core i5-1334U, đồ họa Intel Iris Xe eligible/Intel UHD theo chế độ RAM, Acer P/N NB.J85.11.001, hai khe RAM DDR5-4800 và một khe SSD M.2 PCIe NVMe. Laptop LD hỗ trợ đối chiếu mã máy NX.J39SV.002, Acer P/N, layout cổng USB-C sạc 65W, HDMI 1.4, ba USB-A, microSD, RAM, SSD, BIOS, màn hình và các đầu cáp trước khi sửa hoặc thay bo mạch.
- NX.J39SV.002
- CPU i5-1334U
- NB.J85.11.001
- 2 khe DDR5
- USB-C 65W
- Màn WUXGA
Xác thực kỹ thuật: nội dung được Trung Tâm Laptop LD rà soát theo Acer Aspire Lite 14 AL14-52M-54CJ, mã hàng NX.J39SV.002, CPU i5-1334U và danh mục linh kiện Acer. Main i5-1334U UMA có Acer P/N NB.J85.11.001; tem P/N, serial và mã in trực tiếp trên PCB cần khớp với bo mạch thực tế.
Vị trí linh kiện và ảnh tổng thể main Acer Aspire Lite 14 AL14-52M-54CJ
Ảnh thực tế giúp nhận biết CPU i5-1334U onboard, hai khe SO-DIMM DDR5, khe SSD M.2 NVMe, khe Wi-Fi, mạch sạc USB-C Power Delivery, HDMI 1.4, ba USB-A, microSD và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa, camera.
Cần gửi gì để Laptop LD báo đúng main?
AL14-52M có nhiều biến thể CPU và Acer P/N. Để khóa đúng bản i5-1334U UMA NB.J85.11.001, khách nên gửi đầy đủ ảnh tem máy và bo mạch, tránh nhầm i3-1305U, i5-1335U hoặc main khác P/N.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model Acer Aspire Lite 14 AL14-52M-54CJ.
- Ảnh mã hàng NX.J39SV.002 và serial/SNID.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh tem Acer P/N NB.J85.11.001 và mã in trực tiếp trên PCB.
- Ảnh khu vực CPU i5-1334U, hai khe DDR5 và khe SSD M.2.
- Ảnh USB-C sạc, HDMI, ba USB-A, microSD và jack âm thanh.
- Ảnh đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa và camera.
- Mô tả lỗi: không nguồn, không sạc, treo logo, lỗi RAM, mất SSD, không xuất hình, mất USB-C hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng AL14-52M-54CJ, i5-1334U và Acer P/N NB.J85.11.001.
- Xác nhận đúng main UMA dùng đồ họa Intel tích hợp, không có GPU/VRAM rời.
- Tránh nhầm bản i3-1305U, i5-1335U hoặc bo khác P/N.
- Nhận diện đúng layout RAM, SSD, Wi-Fi, USB-C và cụm cổng.
- Khoanh vùng lỗi nằm ở main, sạc USB-C, RAM, SSD, màn hình hay bo I/O.
- Rút ngắn thời gian kiểm tra khi mang máy đến cửa hàng hoặc gửi máy từ xa.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Acer Aspire Lite 14 AL14-52M-54CJ i5-1334U được báo theo đúng Acer P/N NB.J85.11.001, tình trạng bo mạch và gói bảo hành. Giá và tồn kho được xác nhận tại thời điểm khách gửi ảnh tem/main thực tế.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được kiểm tra tản nhiệt CPU dòng U, quạt, pin 58Wh, RAM DDR5, SSD, Wi-Fi, màn hình WUXGA và toàn bộ cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng NB.J85.11.001 và máy không vào nước, không chập nhiều tầng nguồn. Máy từng sửa USB-C, BIOS, nguồn CPU hoặc RAM cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng AL14-52M-54CJ, NX.J39SV.002, i5-1334U và NB.J85.11.001.
- Xác nhận main UMA không có GPU hoặc VRAM rời trước khi giao/lắp.
- Kiểm tra sạc USB-C 65W, USB-C DisplayPort, HDMI 1.4, ba USB-A, microSD, RAM, SSD, Wi-Fi, Bluetooth, camera và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Acer Aspire Lite 14 AL14-52M i5-1334U dùng cho máy nào?
Dòng máy phù hợp
- Acer Aspire Lite 14 AL14-52M-54CJ.
- Mã hàng NX.J39SV.002.
- CPU Intel Core i5-1334U onboard.
- Acer P/N NB.J85.11.001, main UMA.
- Đồ họa Intel Iris Xe eligible/Intel UHD theo chế độ bộ nhớ.
- Hai khe SO-DIMM DDR5-4800, hỗ trợ tối đa 64GB.
- Một khe SSD M.2 PCIe NVMe, bản máy 512GB và hỗ trợ tối đa 2TB.
- USB-C 10Gbps có sạc và DisplayPort, ba USB-A, HDMI 1.4, microSD và audio.
Không nên thay chéo khi chưa kiểm
- Không nhầm i5-1334U với i3-1305U hoặc i5-1335U cùng dòng AL14-52M.
- Không bỏ qua Acer P/N và mã PCB thực tế.
- Không chọn theo tên Aspire Lite 14 nếu layout cổng, cáp và vị trí ốc khác.
- Không nhầm main AL14-52M với AL14-51M hoặc AL14-51P.
- Không dùng sai cụm tản nhiệt, bo I/O hoặc cáp màn hình giữa các nền máy.
- Không kết luận lỗi main trước khi loại trừ sạc USB-C, RAM, SSD, màn hình và Wi-Fi.
- Không dùng adapter USB-C thiếu chuẩn PD hoặc thiếu công suất 65W.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Acer Aspire Lite 14 AL14-52M-54CJ, NX.J39SV.002. | Nhầm với AL14-51M, AL14-51P hoặc model Aspire 14 khác. |
| Main/Acer P/N | NB.J85.11.001, main i5-1334U UMA. | Đặt theo tên máy nhưng không kiểm P/N và tem PCB. |
| CPU | Intel Core i5-1334U, 10 nhân, 12 luồng, Turbo tối đa 4.60GHz. | Nhầm i3-1305U hoặc i5-1335U làm sai cấu hình và giá. |
| GPU | Intel Iris Xe Graphics eligible; có thể hiển thị Intel UHD khi RAM chạy single-channel. | Hiểu nhầm là có chip GPU rời hoặc VRAM rời. |
| RAM | 2 khe SO-DIMM DDR5-4800, bản 16GB, hỗ trợ tối đa 64GB. | Tưởng RAM hàn onboard hoặc chọn sai DDR4. |
| SSD | 1 khe M.2 PCIe NVMe, bản 512GB, hỗ trợ tối đa 2TB. | Nhầm có hai khe SSD hoặc lắp sai chuẩn SATA 2.5 inch. |
| Cổng ngoài | 3 USB-A 3.2 Gen 1, 1 USB-C 3.2 Gen 2 có PD/DisplayPort, HDMI 1.4, microSD và audio 3.5mm. | Ghi thiếu USB-A, microSD hoặc hiểu nhầm USB-C là Thunderbolt. |
| Màn hình | 14 inch WUXGA 1920×1200, IPS, 300 nit, 60Hz, 16:10. | Nhầm màn FHD 16:9 hoặc cáp màn của model khác. |
| Sạc | Adapter USB-C Power Delivery 65W. | Dùng sạc Type-C không đủ chuẩn PD hoặc thiếu công suất. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem Acer P/N, mã PCB, CPU, RAM, SSD và cụm cổng trước khi đặt hàng.
Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Acer AL14-52M
Nhóm ảnh này giúp đối chiếu đúng CPU i5-1334U, hai khe RAM DDR5-4800, khe SSD M.2 NVMe, khe Wi-Fi, USB-C Power Delivery/DisplayPort, HDMI 1.4 và dấu hiệu main UMA không có GPU/VRAM rời.
Dấu hiệu nên kiểm tra bo mạch Acer Aspire Lite 14 AL14-52M
Lỗi nguồn và sạc USB-C
- Bấm nguồn không phản hồi, không sáng đèn hoặc chỉ nháy đèn pin.
- Không nhận adapter USB-C 65W dù sạc và cáp hoạt động tốt.
- Máy báo đang sạc nhưng pin không tăng hoặc tụt pin khi tải.
- Cổng USB-C nóng, chập sau khi dùng hub, dock hoặc cáp hỏng.
- Máy tự tắt khi cắm màn ngoài hoặc kết nối nhiều thiết bị USB.
- Nguồn chờ có nhưng không tạo đủ nguồn CPU, RAM hoặc PCH.
Lỗi khởi động, RAM và SSD
- Treo logo Acer, khởi động lặp hoặc tự vào BIOS.
- Có nguồn nhưng màn hình đen, quạt quay rồi dừng.
- Lỗi một khe SO-DIMM gây không POST, xanh màn hoặc treo.
- Không nhận SSD M.2 dù ổ đã kiểm tra tốt.
- Mất SSD sau sleep hoặc lỗi đường PCIe.
- BIOS lỗi sau cập nhật, mất nguồn hoặc pin cạn sâu.
Lỗi cổng, hình ảnh và ngoại vi
- HDMI hoặc USB-C DisplayPort không xuất hình.
- Một hoặc nhiều cổng USB-A mất nhận, chập chờn hoặc không cấp nguồn.
- MicroSD, audio, camera, mic, loa, bàn phím hoặc touchpad mất nhận.
- Wi-Fi/Bluetooth mất nhận do module, nguồn hoặc đường PCIe/USB.
- Máy nóng, quạt chạy mạnh hoặc tự giảm hiệu năng do tản nhiệt.
- Máy vào nước ở cạnh cổng làm oxy hóa mạch sạc và bo I/O.
Nên sửa hay thay bo mạch Acer Aspire Lite 14 AL14-52M?
AL14-52M dùng CPU dòng U, sạc USB-C Power Delivery và RAM rời DDR5. Cần loại trừ adapter, pin, RAM, SSD, màn hình, Wi-Fi và bo I/O trước khi kết luận hỏng main.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở một cổng USB-C, HDMI, USB-A, microSD hoặc linh kiện bảo vệ.
- Mạch Power Delivery còn giao tiếp và chập chưa lan sang nguồn chính.
- BIOS lỗi có thể nạp lại, CPU và RAM vẫn hoạt động ổn định.
- Không nhận SSD do socket M.2, nguồn SSD hoặc linh kiện ngoại vi.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i5-1334U lỗi, không khởi tạo hoặc chập nguồn lõi.
- Chập nặng mạch USB-C, nguồn CPU và nguồn chính cùng lúc.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi tải.
- Chi phí sửa sâu gần bằng main thay thế đã được kiểm tra đầy đủ.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số chính của main Acer Aspire Lite 14 AL14-52M-54CJ CPU i5-1334U bản UMA, mã hàng NX.J39SV.002 và Acer P/N NB.J85.11.001.
| Tên sản phẩm | Main Acer Aspire Lite 14 AL14-52M-54CJ CPU Intel Core i5-1334U RAM 16GB |
|---|---|
| Dòng máy tương thích | Acer Aspire Lite 14 AL14-52M-54CJ |
| Mã máy | NX.J39SV.002 |
| Mã main / Acer P/N | NB.J85.11.001, main i5-1334U UMA |
| CPU | Intel Core i5-1334U onboard, 10 nhân gồm 2 P-core + 8 E-core, 12 luồng, Turbo tối đa 4.60GHz, 12MB Intel Smart Cache |
| GPU / VGA | Đồ họa Intel tích hợp; Intel Iris Xe Graphics eligible khi RAM chạy dual-channel, có thể hiển thị Intel UHD Graphics khi chạy single-channel; không có GPU hoặc VRAM rời |
| RAM hỗ trợ | 2 khe SO-DIMM DDR5-4800, cấu hình 16GB, hỗ trợ tối đa 64GB |
| Ổ cứng hỗ trợ | 1 khe SSD M.2 PCIe NVMe, cấu hình 512GB, hỗ trợ nâng cấp tối đa 2TB |
| Khe trên main | 2 khe RAM SO-DIMM DDR5, 1 khe SSD M.2 PCIe NVMe, 1 khe M.2 Wi-Fi/Bluetooth, đầu pin, màn hình, bàn phím, touchpad, loa, quạt và camera |
| Cổng ngoài | 3 USB-A 3.2 Gen 1, 1 USB-C 3.2 Gen 2 hỗ trợ Power Delivery và DisplayPort, 1 HDMI 1.4, 1 khe microSD và 1 audio 3.5mm |
| Màn hình tương thích | 14 inch WUXGA 1920×1200, IPS, 300 nit, 60Hz, tỷ lệ 16:10, Acer ComfyView, không cảm ứng |
| Pin | Pin Li-ion 3 cell 58Wh |
| Sạc | Adapter Acer USB-C Power Delivery 65W |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Sạc USB-C, cáp, pin, mạch PD, nguồn chờ hoặc chập nguồn chính. | Thử adapter Acer 65W, đo VBUS/CC, ngắt pin và kiểm dòng chờ. |
| Không nhận sạc USB-C | Chân cổng, IC bảo vệ, controller PD, đường CC hoặc adapter. | Đổi cáp/sạc chuẩn, đo VBUS/CC và theo dõi quá trình đàm phán PD. |
| Treo logo hoặc khởi động lặp | BIOS, RAM, SSD, nguồn CPU hoặc thiết bị ngoại vi. | Tháo SSD, thử từng thanh/khe RAM, reset BIOS và theo dõi trình tự khởi động. |
| Không nhận RAM | Thanh RAM, khe SO-DIMM, nguồn RAM, BIOS hoặc CPU. | Vệ sinh khe, thử từng thanh, đổi khe và kiểm nguồn DDR5. |
| Không nhận SSD | SSD lỗi, socket M.2, nguồn 3.3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn, đo nguồn socket và kiểm nhận diện trong BIOS. |
| Có nguồn nhưng màn không lên | Panel, cáp eDP, nguồn màn, BIOS, RAM hoặc iGPU. | Thử HDMI/USB-C DisplayPort, kiểm đèn nền, nguồn panel và đầu cáp. |
| USB/HDMI mất kết nối | Cổng, linh kiện bảo vệ, controller, BIOS hoặc nguồn I/O. | Thử thiết bị khác, kiểm cổng, nguồn và nhận diện trong hệ điều hành. |
| Máy nóng hoặc tự tắt | Bụi, quạt, keo tản, heatpipe, nguồn CPU hoặc tải nền. | Vệ sinh, thay keo, kiểm quạt, nhiệt độ và công suất khi chạy tải. |
| Máy vào nước | Oxy hóa mạch PD, USB-C, bo I/O, nguồn RAM hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn, sạc USB-C 65W, RAM DDR5, SSD M.2, màn hình WUXGA, HDMI, USB-A, microSD, Wi-Fi và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, màn hình, USB, SSD, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter USB-C 65W, pin, RAM, SSD, BIOS, màn hình, Wi-Fi và từng cổng kết nối.
-
Đối chiếu đúng main
Xác minh AL14-52M-54CJ, NX.J39SV.002, i5-1334U, bản UMA và NB.J85.11.001.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra keo, lắp main và chạy test CPU, RAM, SSD, hình ảnh, USB-C, HDMI và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng adapter USB-C đúng chuẩn 65W.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch NB.J85.11.001 đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Acer Aspire Lite 14 AL14-52M nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do sạc/hub không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi, hỗ trợ và các trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main NB.J85.11.001 có CPU hàn, cổng USB-C và các đầu cáp mảnh nên cần túi chống tĩnh điện, lớp đệm bảo vệ cổng, nẹp chống cong bo và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main NB.J85.11.001 dùng cho model nào?
Dùng cho Acer Aspire Lite 14 AL14-52M cấu hình i5-1334U UMA, trong đó có bản AL14-52M-54CJ mã NX.J39SV.002.
CPU i5-1334U có bao nhiêu nhân và luồng?
Intel Core i5-1334U có 10 nhân, 12 luồng, Turbo tối đa 4.60GHz và 12MB Intel Smart Cache.
Main này có GPU rời không?
Không. Đây là main UMA dùng đồ họa Intel tích hợp và không có chip GPU hoặc VRAM rời.
Tại sao có máy hiện Intel UHD thay vì Iris Xe?
i5-1334U thuộc nhóm Iris Xe eligible. Khi RAM chạy single-channel, hệ thống có thể hiển thị Intel UHD; cấu hình dual-channel mới đáp ứng đầy đủ điều kiện Iris Xe.
RAM có nâng cấp được không?
Có. Máy dùng hai khe SO-DIMM DDR5-4800 và cấu hình chính thức hỗ trợ tối đa 64GB.
Máy dùng SSD nào?
Máy dùng SSD M.2 PCIe NVMe, bản 54CJ trang bị 512GB và hỗ trợ nâng cấp tối đa 2TB.
USB-C có sạc và xuất hình không?
Có. USB-C là cổng DC-in nhận sạc Power Delivery và hỗ trợ DisplayPort qua USB-C.
Sạc chuẩn của máy bao nhiêu watt?
Máy dùng adapter USB-C Power Delivery 65W.
Thay main có làm mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 nên thay main thường không xóa dữ liệu. Trường hợp BitLocker, SSD lỗi hoặc Windows yêu cầu Recovery Key cần xử lý riêng.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
