Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Acer Aspire 5 A515-55 / A515-55T
- Mã main
- DAZAUIMB8C0 · Rev C
- CPU
- Intel Core i5-1035G1
- GPU / VGA
- Intel UHD Graphics G1
- RAM
- 4GB DDR4 onboard
- Lưu trữ
- 1× M.2 2280 PCIe NVMe + 1× SATA 2.5″
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

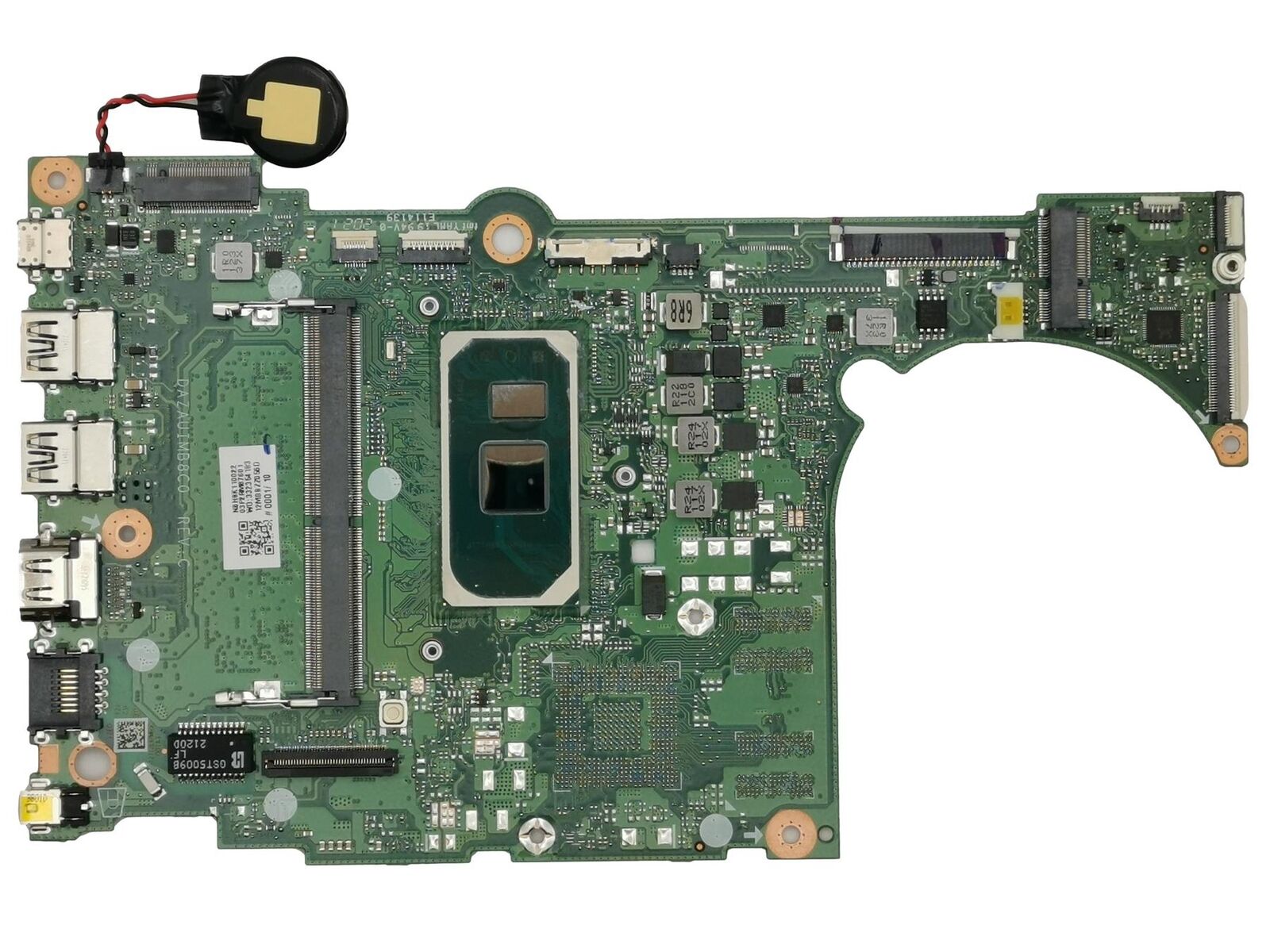

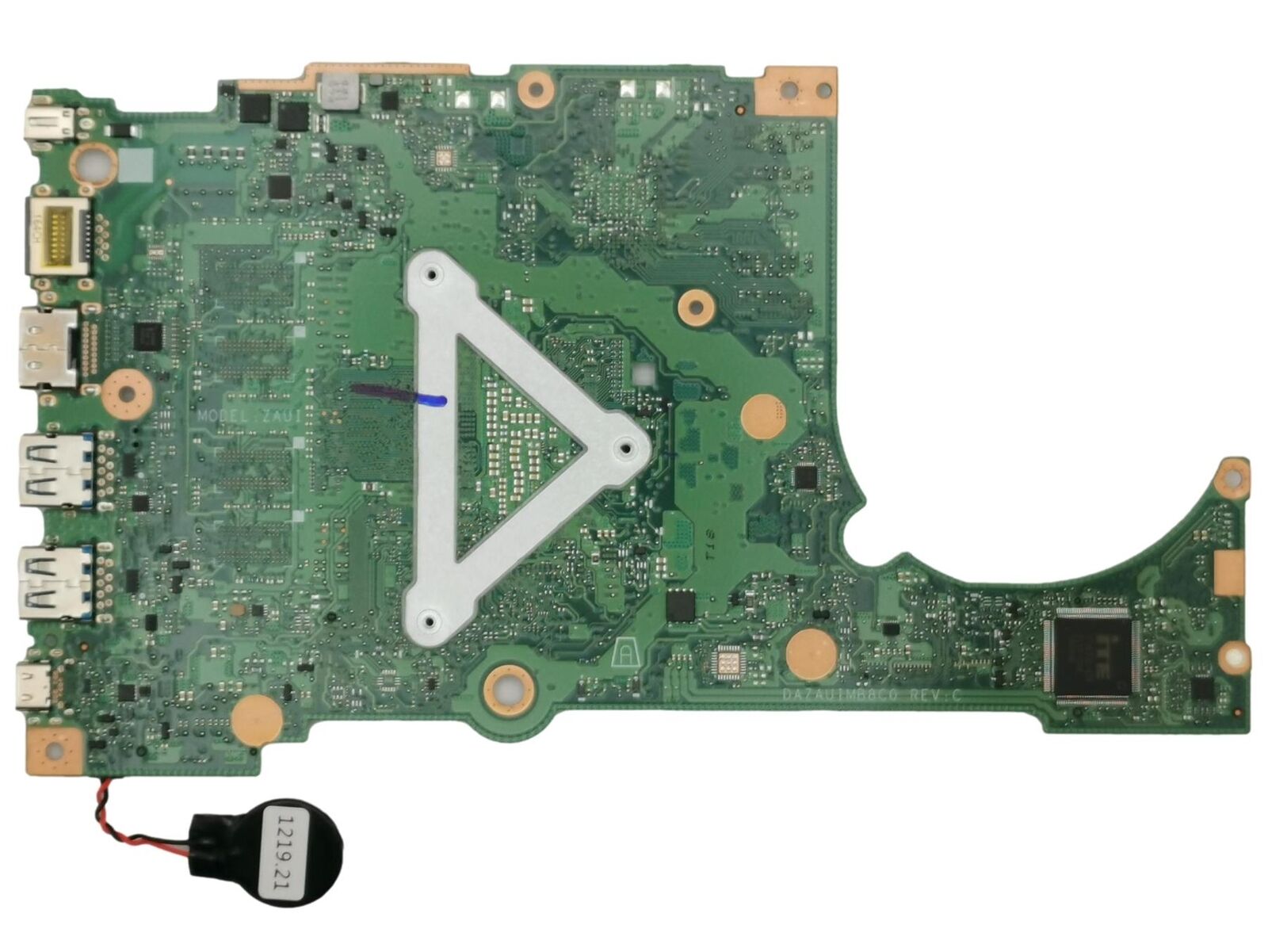

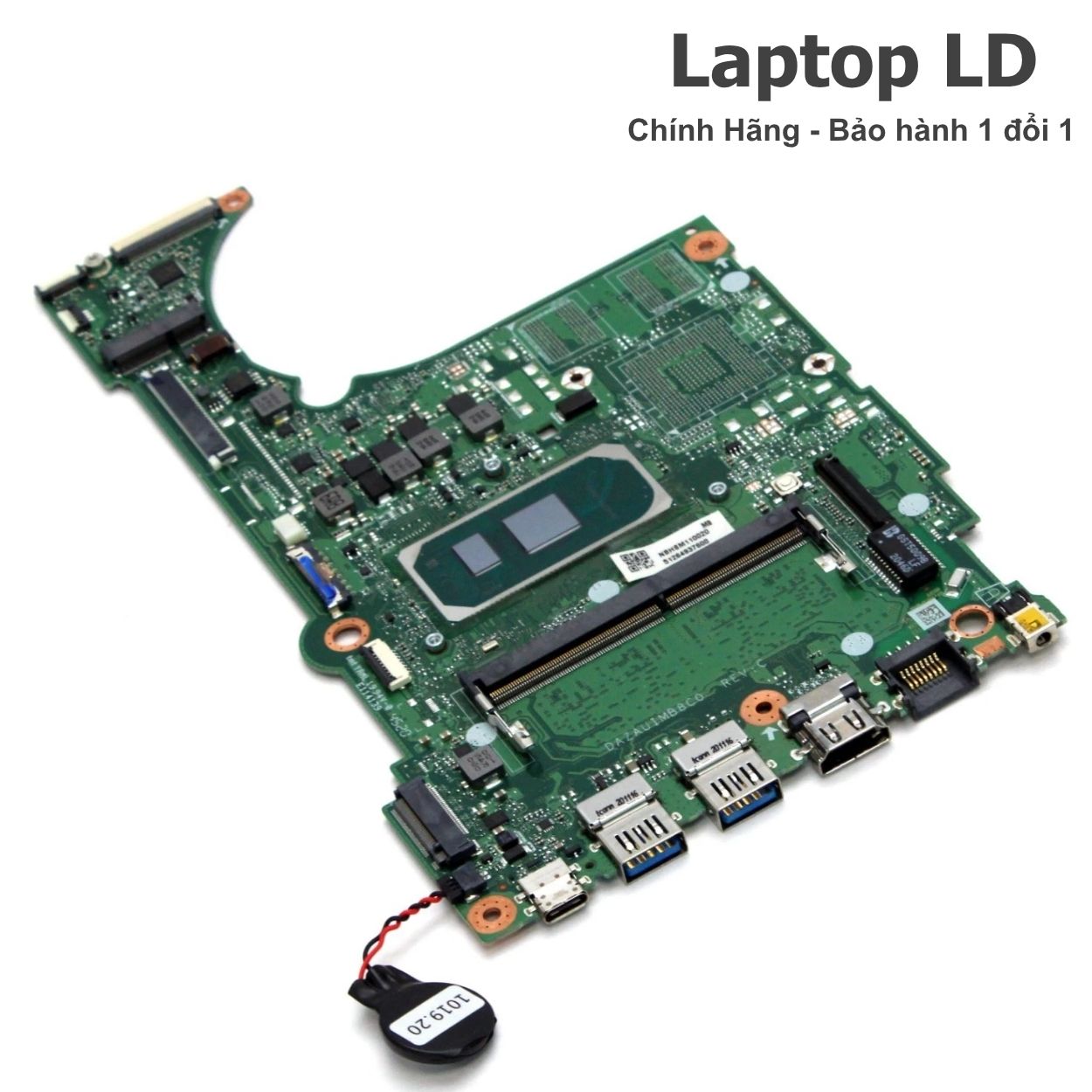

Main Acer Aspire 5 A515-55 / A515-55T | Core i5-1035G1 | DAZAUIMB8C0 Rev C
Mainboard Quanta ZAUI cho Acer Aspire 5 A515-55 / A515-55T, tích hợp Intel Core i5-1035G1, Intel UHD Graphics G1 và 4GB DDR4 onboard. Phiên bản trong bài khóa theo DAZAUIMB8C0 Rev C bản UMA; máy còn một khe SO-DIMM để nâng RAM và hỗ trợ đồng thời SSD M.2 NVMe với ổ SATA 2.5 inch.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu ảnh main cũ, marking DAZAUIMB8C0 Rev C, Acer P/N, 4GB RAM onboard, khu vực GPU và các option bàn phím đèn nền/fingerprint trước khi gửi hàng.
Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Acer service FRU list xác nhận nhiều P/N i5-1035G1 4GB UMA trên cùng ZAUI tùy option KB backlight/fingerprint: NB.HSM11.002, NB.HSN11.002, NB.HSN11.004 và NB.HSP11.002. Vì vậy phải đối chiếu tem Acer P/N thực tế; không khóa theo mã PCB đơn lẻ.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Acer Aspire 5 A515-55 / A515-55T
- Mã main / PCB
- Quanta ZAUI · DAZAUIMB8C0
- CPU / SoC
- Intel Core i5-1035G1
- RAM / bộ nhớ
- 4GB DDR4 onboard + 1 khe SO-DIMM · tối đa 20GB
- GPU / VGA
- Intel UHD Graphics G1 tích hợp (UMA)
- SSD / lưu trữ
- 1× M.2 2280 PCIe NVMe + 1× SATA 2.5″
- Cổng ngoài

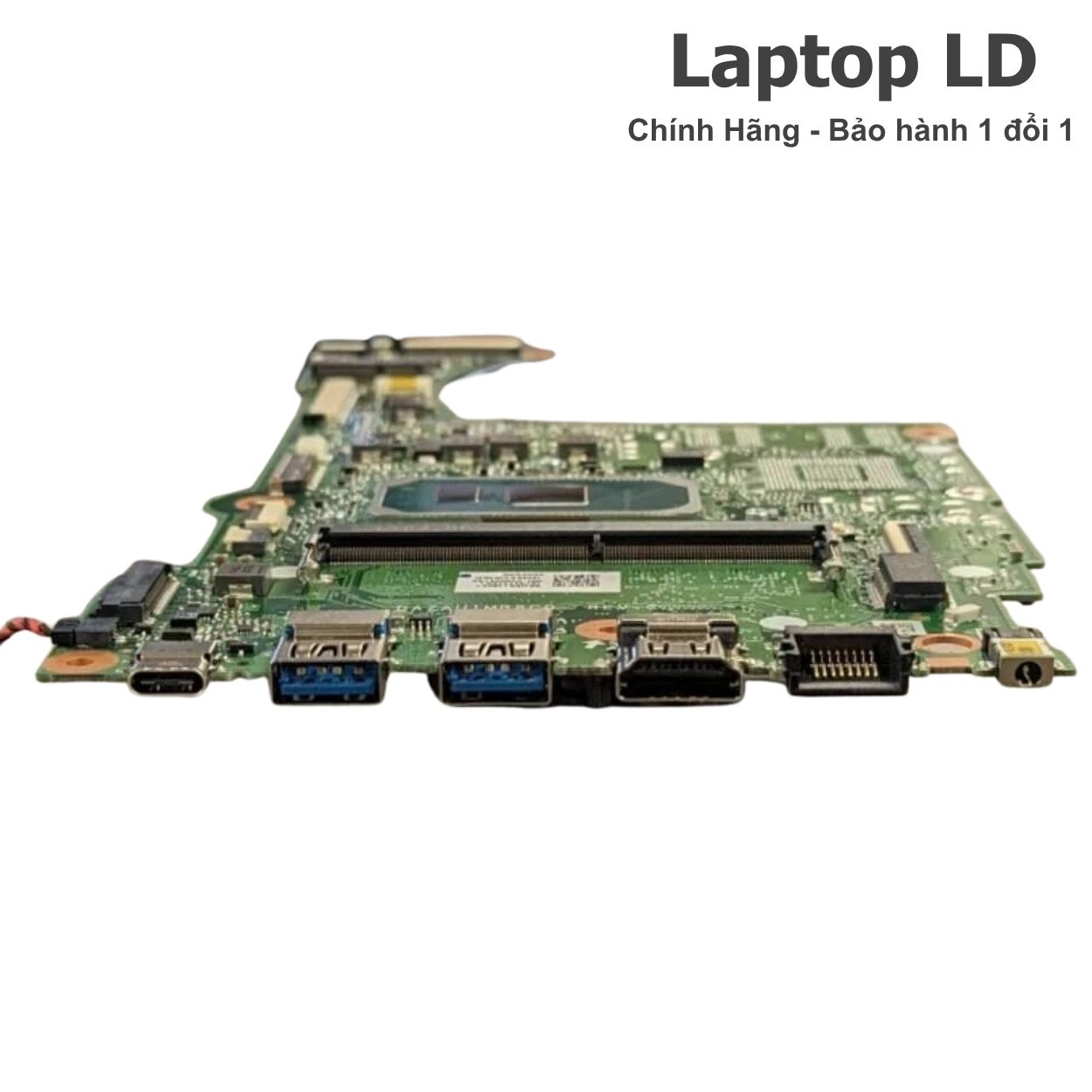

- 1× USB Type-C USB 3.1 Gen 1 5Gbps chỉ truyền dữ liệu; 2× USB 3.1 Gen 1 Type-A; 1× USB 2.0 Type-A; HDMI; RJ-45 Gigabit LAN; audio combo 3.5mm; cổng nguồn DC. USB-C của A515-55 không hỗ trợ DisplayPort video theo tài liệu người dùng Acer.
- Không dây
- Module WLAN rời; cấu hình A515-55 i5-1035G1 chính hãng đã xác minh dùng Intel Wi-Fi 6 AX201 và Bluetooth 5.0, một số SKU khu vực có thể dùng module WLAN khác.
Thông số kỹ thuật bổ sung
| Board revision | Quanta ZAUI · DAZAUIMB8C0-C-EVA-172 · Rev C. Schematic/BoardView ghi platform Ice Lake ZAUI; BIOS SPI 16MB và EC IT5571E-128. |
|---|---|
| OEM part / FRU / SPS / DP/N | Acer FRU xác minh cho i5-1035G1 + 4GB UMA gồm NB.HSM11.002 (KB BL), NB.HSN11.002, NB.HSN11.004 (fingerprint) và NB.HSP11.002 (KB BL + fingerprint). Cần dùng tem P/N thật để chốt option chính xác. |
| Kết nối / I/O đặc trưng | 4GB DDR4 onboard + 1 SO-DIMM; tối đa 20GB. 1 khe M.2 2280 PCIe NVMe và bay SATA 2.5″ 7mm. USB-C 5Gbps data-only, 2 USB-A 5Gbps, 1 USB 2.0, HDMI, RJ-45 và audio combo. |
| BIOS / firmware | Tài liệu sửa chữa ZAUI/DAZAUIMB8C0 Rev C xác minh BIOS 1.13 với SPI flash 16MB. Đây là revision firmware đã xác minh cho board, không coi là khẳng định bản mới nhất trên mọi SKU; khi nạp BIOS phải dùng đúng image A515-55/ZAUI và sao lưu dump gốc. |
| Tản nhiệt / adapter | Acer công bố adapter 45W cho cấu hình A515-55 i5-1035G1 UMA; pin 3-cell 48Wh trên SKU chính hãng đã kiểm tra. Khi thay main phải lắp đúng quạt/heatpipe và vật liệu truyền nhiệt trước khi chạy tải. |
| Ghi chú cấu hình | Core i5-1035G1, Intel UHD Graphics G1 và 4GB DDR4 onboard thuộc main. Khe SO-DIMM, SSD M.2, ổ SATA 2.5″ và card Wi-Fi là linh kiện rời. A515-55G dùng dGPU MX350 2GB là biến thể khác dù cùng họ ZAUI/DAZAUIMB8C0. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Bản trong bài — A515-55 UMA | Intel Core i5-1035G1 | 4GB DDR4 onboard + 1 SO-DIMM · tối đa 20GB | DAZAUIMB8C0 Rev C · Intel UHD Graphics G1 · Acer P/N thay đổi theo KB BL/fingerprint |
| Biến thể gần — A515-55G MX350 | Intel Core i5-1035G1 | 4GB onboard + SO-DIMM · cùng họ Aspire 5 | NVIDIA GeForce MX350 2GB GDDR5 · cùng họ ZAUI nhưng có dGPU và P/N/tản nhiệt khác |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.

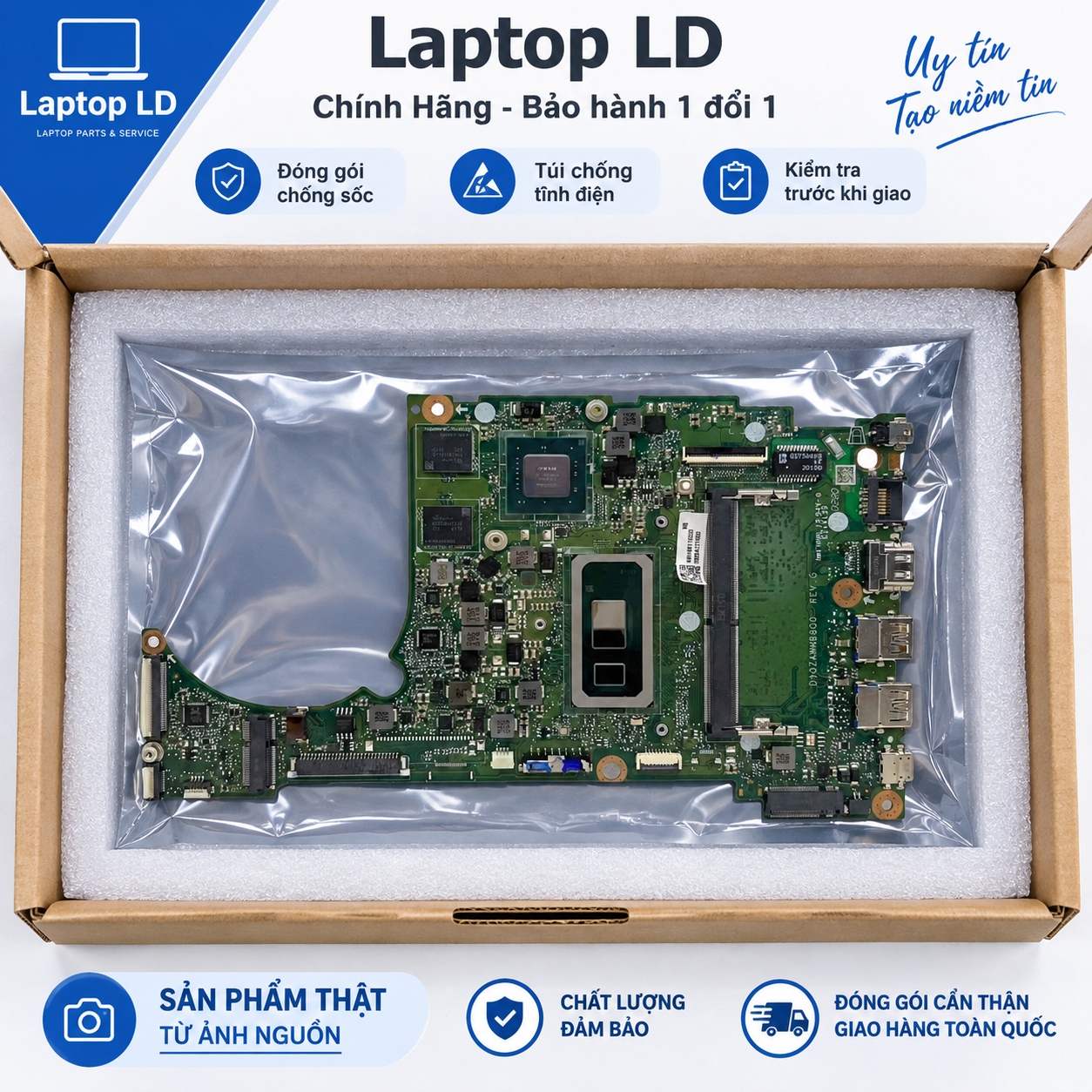

Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Mất nguồn, bấm nút nguồn không phản ứng | Adapter 45W, jack DC-in, pin, nguồn chờ, EC IT5571E hoặc chạm chập trên main. | Thử adapter Acer đúng chuẩn, cô lập pin và thiết bị rời; kiểm tra điện áp đầu vào, nguồn chờ và dòng tiêu thụ trước khi kết luận lỗi main. |
| Có nguồn nhưng không hình, không POST | RAM onboard/SO-DIMM, BIOS/ME, màn hình/cáp eDP, nguồn CPU hoặc lỗi phần cứng trên bo. | Tháo RAM SO-DIMM rời để kiểm tra phần onboard, thử module tốt, kiểm tra màn ngoài HDMI và BIOS đúng ZAUI trước khi khoanh vùng CPU/đường hình. |
| Không nhận RAM hoặc dung lượng RAM bất thường | Thanh SO-DIMM, khe RAM, 4GB RAM onboard, nguồn bộ nhớ hoặc bộ điều khiển nhớ trong CPU. | Xác nhận BIOS nhận 4GB onboard trước, sau đó thử SO-DIMM đã biết tốt; kiểm tra riêng khe RAM và nguồn bộ nhớ để phân biệt lỗi RAM rời với RAM hàn. |
| Không nhận SSD M.2 hoặc ổ SATA 2.5″ | SSD/HDD, cáp SATA, socket M.2, nguồn cấp, đường PCIe/SATA hoặc BIOS. | Thử SSD NVMe và ổ SATA đã biết tốt, kiểm tra cáp SATA/connector và BIOS trước khi xác định lỗi đường lưu trữ trên main. |
| Không sạc pin hoặc nhận adapter không ổn định | Adapter, jack DC-in, pin, mạch sạc hoặc firmware EC/BIOS. | Đối chiếu adapter Acer 45W đúng điện áp/công suất, kiểm tra jack nguồn và pin; đo mạch sạc trước khi kết luận lỗi main. |
| Mất USB-C, USB-A, HDMI hoặc LAN | Cổng vật lý, nguồn I/O, driver/BIOS hoặc đường tín hiệu trên main. | Kiểm tra từng cổng với thiết bị/cáp tốt; lưu ý USB-C A515-55 chỉ là cổng dữ liệu 5Gbps, không dùng để kết luận lỗi khi cắm USB-C-to-HDMI thụ động không có hình. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện trước khi thao tác. Đối chiếu DAZAUIMB8C0 Rev C, tem Acer P/N và option keyboard backlight/fingerprint; chuyển đúng SO-DIMM, SSD M.2, cáp/ổ SATA, WLAN và cụm tản nhiệt. Sau lắp vào BIOS xác nhận i5-1035G1, RAM onboard + SO-DIMM, SSD/ổ SATA rồi kiểm tra HDMI, USB-C data, USB-A, LAN, Wi-Fi/Bluetooth và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Acer Aspire 5 A515-55 i5-1035G1 DAZAUIMB8C0
DAZAUIMB8C0 i5-1035G1 có đúng cho Acer Aspire 5 A515-55 không?
Có. Schematic/BoardView xác nhận Quanta ZAUI DAZAUIMB8C0 Rev C dùng trên Aspire A515-55; Acer parts list cũng có nhiều main i5-1035G1 4GB UMA cho model này.
A515-33 có nên ghi chung với A515-55 không?
Không nên ghi A515-33 trong Public Final khi chưa có tem máy hoặc tài liệu Acer chứng minh. Tên A515-33 xuất hiện trên một số listing marketplace, nhưng nguồn service/parts đã kiểm tra chỉ khóa chắc A515-55/A515-55T cho các P/N UMA nêu trong bài.
RAM của main này nâng cấp thế nào?
Main i5-1035G1 UMA trong Acer FRU list có 4GB DDR4 onboard và một khe SO-DIMM. Acer/Kingston xác nhận dòng A515-55 hỗ trợ tổng tối đa 20GB khi lắp SO-DIMM 16GB.
Main được kiểm tra và bảo hành như thế nào?
Main được kiểm tra nguồn, POST/BIOS, RAM onboard/SO-DIMM, SSD M.2, SATA, sạc, hình ảnh, LAN và các cổng trước khi giao. Laptop LD áp dụng 1 đổi 1 trong 30 ngày theo chính sách công khai và hỗ trợ đối chiếu main cũ trước khi lắp.
