Thay main Acer Aspire 5 A515-58M i5-13420H LA-M801P đúng mã
Đúng nền bo Compal IH5JT LA-M801P Rev 1A, CPU Intel Core i5-13420H, Intel UHD Graphics và 8GB LPDDR5 onboard bản UMA. Acer part number đã xác minh cho biến thể này là NB.KQ811.001. Main có một khe SSD M.2 NVMe PCIe Gen4, một cổng USB4, hai USB-A 5Gbps, HDMI, pin 48Wh và adapter 90W. Không nhầm với Aspire 5 A515-58GM dùng NVIDIA GeForce RTX 2050.
- NB.KQ811.001
- 8 nhân 12 luồng
- UMA Intel UHD
- 1 khe SSD Gen4
- USB4
- Pin 48Wh
Xác thực kỹ thuật: Intel xác nhận i5-13420H có 8 nhân, 12 luồng, Turbo 4,60GHz và Intel UHD Graphics. Acer công bố A515-58M có LPDDR5 onboard, một USB4, hai USB-A, pin 48Wh và sạc 90W. Nguồn phụ tùng Acer xác nhận NB.KQ811.001 là board i5-13420H, 8GB onboard, UMA; nguồn schematic xác nhận IH5JT LA-M801P Rev 1A.

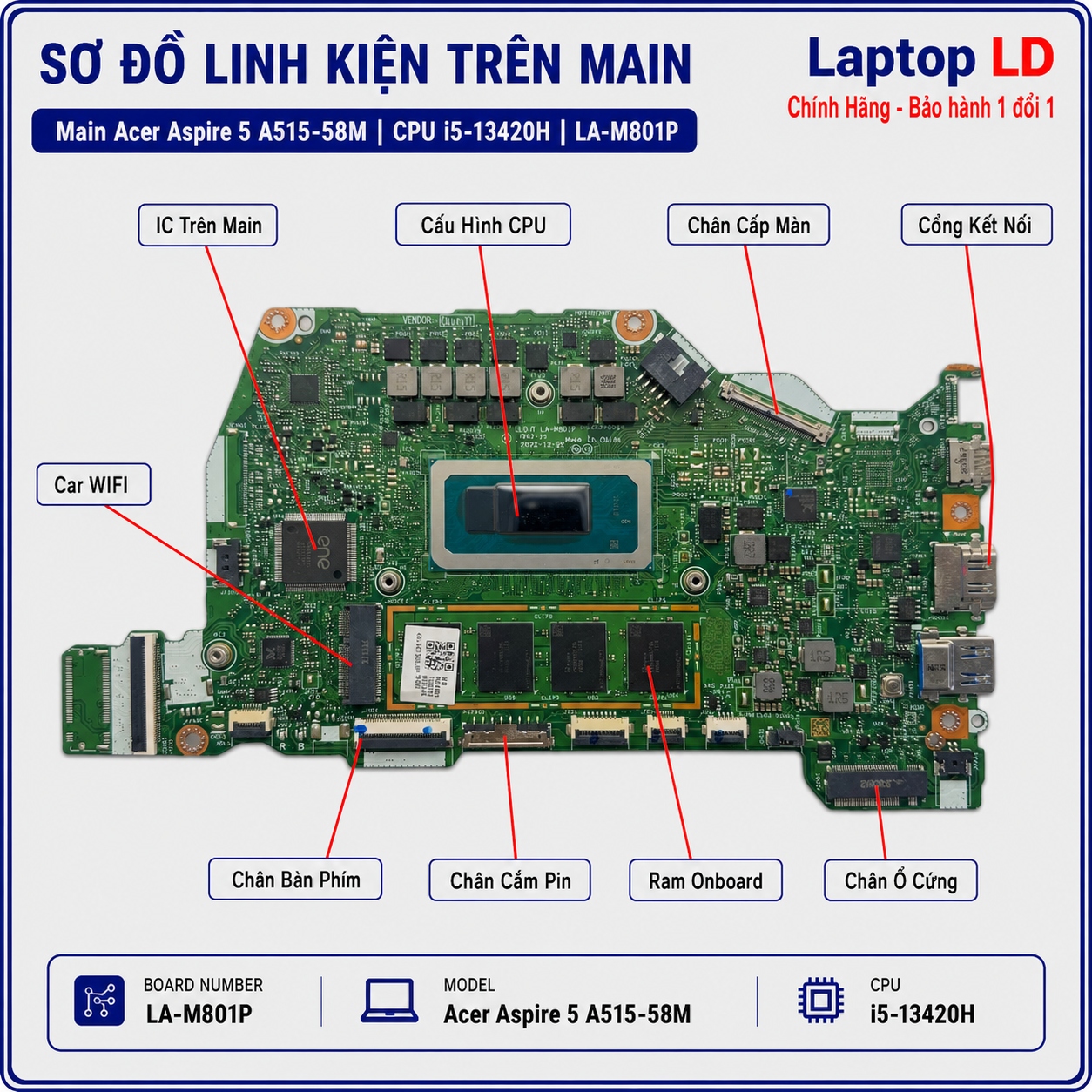

Vị trí linh kiện và ảnh tổng thể main Acer Aspire 5 A515-58M i5-13420H LA-M801P
Ảnh thực tế giúp nhận biết CPU i5-13420H, chip LPDDR5 onboard, khe SSD M.2 Gen4, Wi-Fi, mạch USB4, HDMI, hai USB-A, audio, đầu DC-in, nguồn CPU và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa, camera cùng bo I/O.
Cần gửi gì để Laptop LD báo đúng main?
LA-M801P dùng trên A515-58M/A515-58P/A515-58PT với nhiều CPU và dung lượng RAM onboard. Chỉ mã PCB chưa đủ để khóa đúng part number.
Thông tin nên gửi trước
- Tem đáy ghi A515-58M, SKU NX.*, serial/SNID.

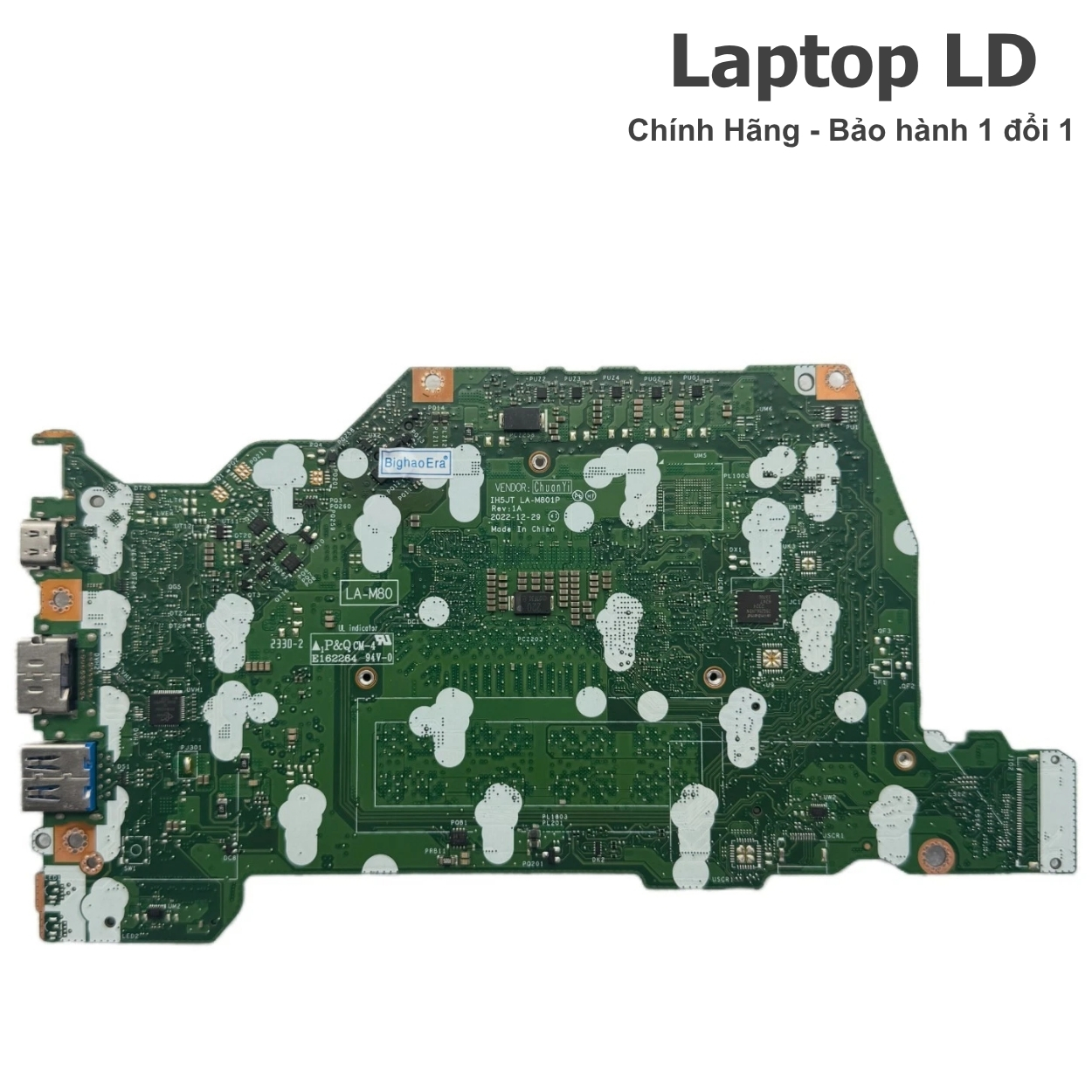

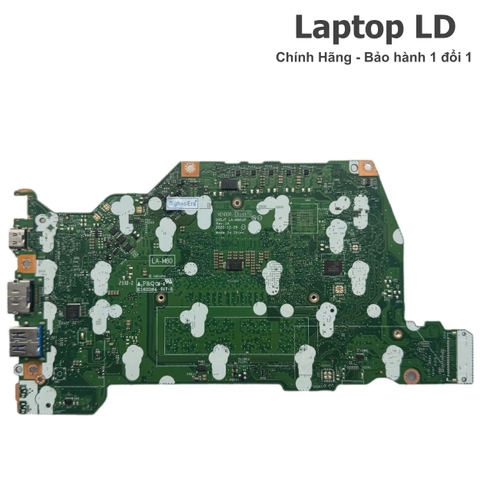

- Ảnh hai mặt bo mạch.
- Ảnh IH5JT LA-M801P Rev 1A và tem Acer part number.
- Ảnh CPU i5-13420H và chip RAM LPDDR5.
- Ảnh khe SSD M.2, Wi-Fi và cáp màn hình.
- Ảnh USB4, HDMI, USB-A, audio, DC-in.
- Ảnh pin 48Wh và adapter 90W.
Lợi ích khi gửi đủ ảnh
- Khóa đúng NB.KQ811.001.
- Xác nhận đúng 8GB LPDDR5 onboard.
- Phân biệt A515-58M UMA với A515-58GM RTX 2050.
- Tránh nhầm i5-1335U hoặc i7-13620H.
- Xác định đúng màn IPS/TN theo SKU.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Theo CPU, RAM onboard, Acer P/N, revision và tình trạng bo.
Công lắp
Kiểm tra sạc, pin, SSD, Wi-Fi, màn hình, USB4, HDMI và USB-A.
Bảo hành
1 đổi 1 trong 30 ngày; có gói mở rộng tới 24 tháng.
Thời gian xử lý
Bo từng sửa BIOS, nguồn, RAM hoặc vào nước cần kiểm tra sâu.
Cam kết Laptop LD
- Đối chiếu đúng A515-58M, i5-13420H, LA-M801P, NB.KQ811.001.
- Xác nhận đúng 8GB LPDDR5 onboard và Intel UHD UMA.
- Không dùng main A515-58GM RTX 2050 thay chéo.
- Test SSD, USB4, HDMI, Wi-Fi, camera và nhiệt độ.
Bo mạch Acer LA-M801P i5-13420H dùng cho máy nào?
Tương thích đã có căn cứ
- Acer Aspire 5 A515-58M.
- Một số A515-58P/A515-58PT dùng cùng nền, phải kiểm P/N.
- CPU i5-13420H onboard.
- Compal IH5JT LA-M801P Rev 1A.
- Acer P/N NB.KQ811.001.
- 8GB LPDDR5 onboard.
- Intel UHD Graphics UMA.
- 1 khe SSD M.2 Gen4.
Không nên thay chéo khi chưa kiểm
- Không nhầm A515-58M với A515-58GM RTX 2050.
- Không nhầm i5-13420H với i5-1335U.
- Không ghi RAM nâng cấp được.
- Không ghi hai khe SSD.
- Không ghi RJ-45.
- Không tự khóa phiên bản HDMI.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin đúng | Lỗi dễ nhầm |
|---|---|---|
| Model | Aspire 5 A515-58M | Nhầm A515-58GM RTX 2050 |
| Board | IH5JT LA-M801P Rev 1A | Khác CPU/RAM/part number |
| Acer P/N | NB.KQ811.001 | Nhầm part của CPU khác |
| CPU | i5-13420H, 8 nhân/12 luồng | Nhầm i5-1340P/i5-1335U |
| GPU | Intel UHD Graphics | Ghi RTX 2050 |
| RAM | 8GB LPDDR5 onboard | Ghi SO-DIMM/nâng cấp |
| SSD | 1 khe M.2 2280 Gen4 | Ghi hai khe |
| Cổng | USB4, 2 USB-A, HDMI, audio | Ghi RJ-45 |
| Pin/sạc | 48Wh / 90W | Ghi sai pin/sạc |
Hướng dẫn tránh mua nhầm
Xem hướng dẫn chọn main laptop đúng mã trước khi đặt.

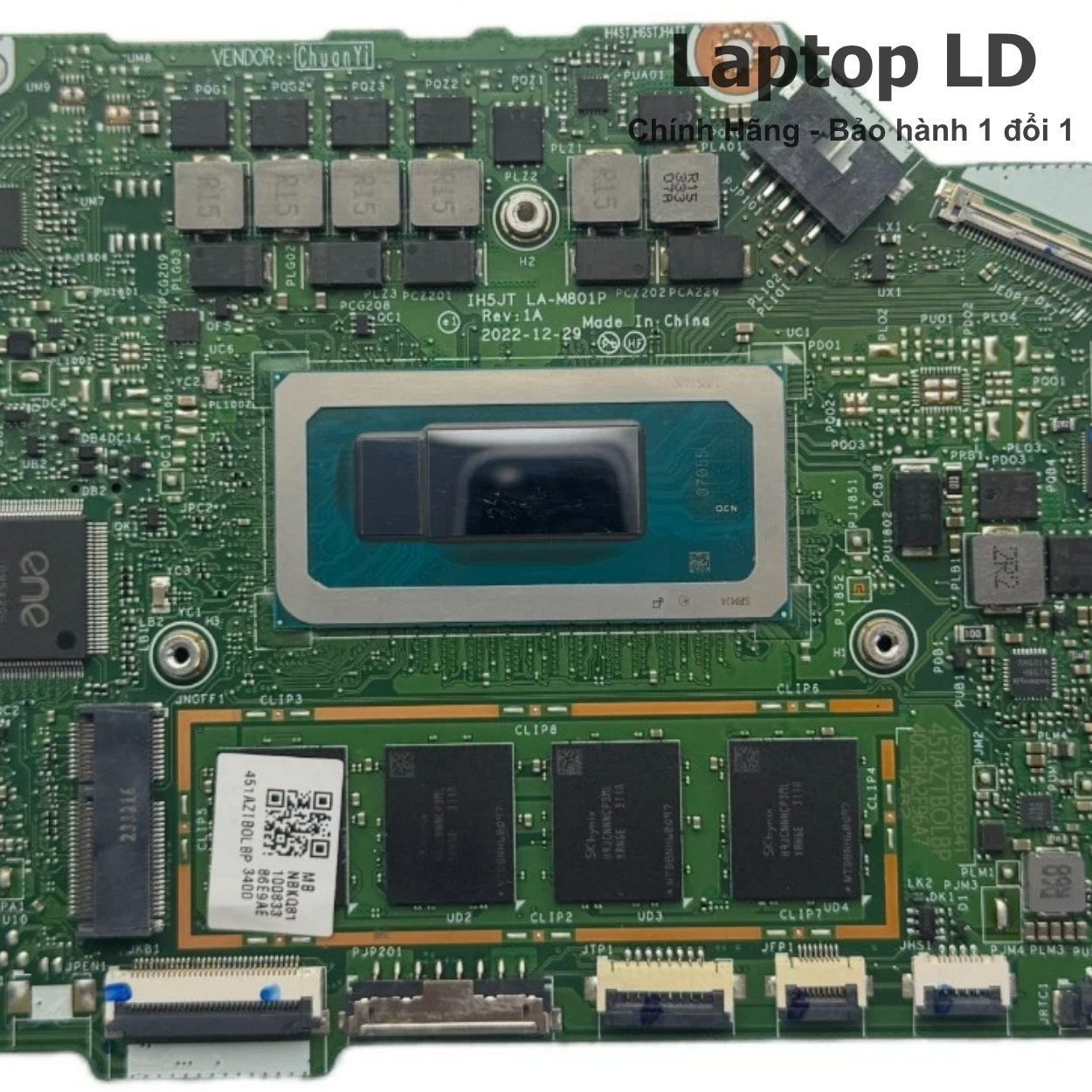

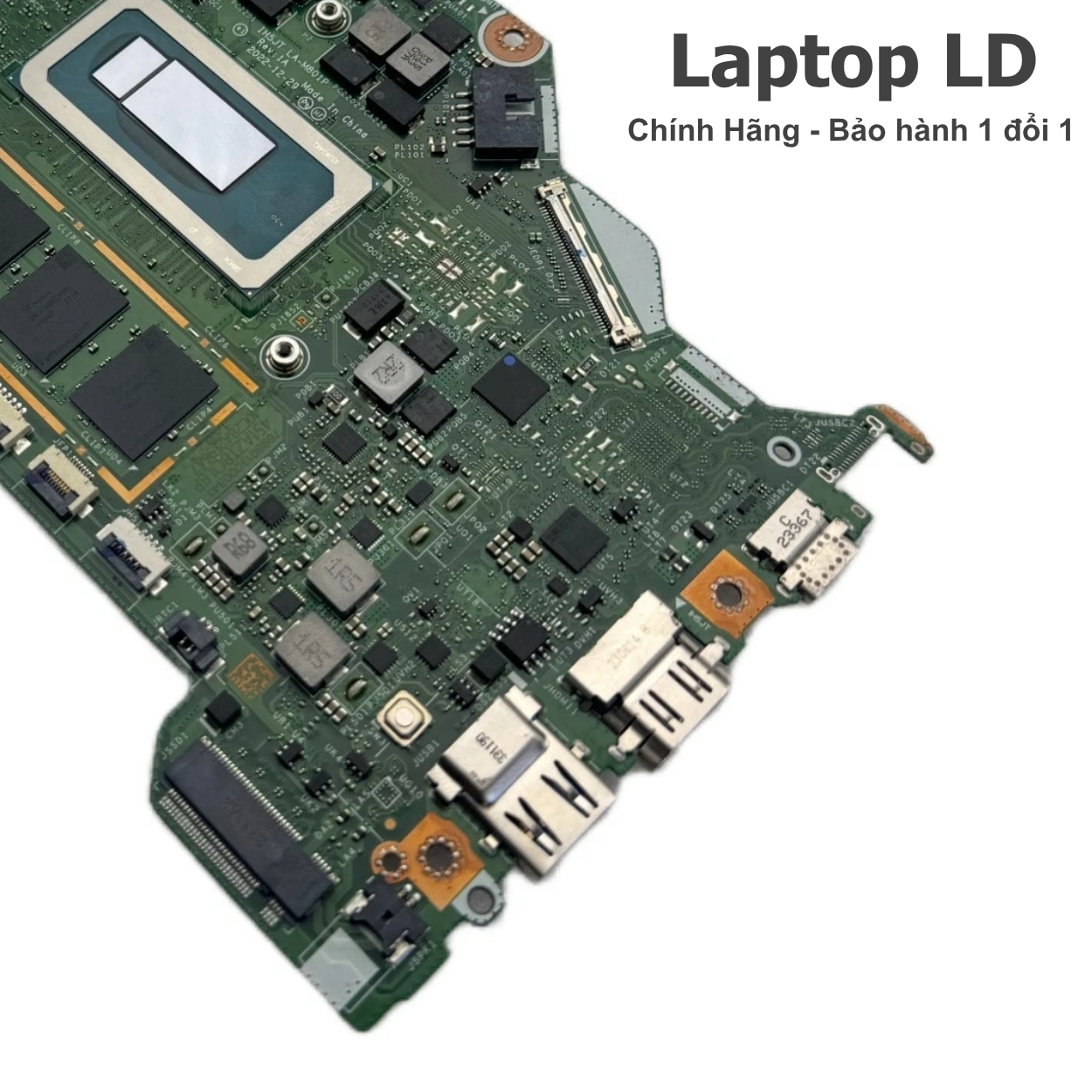

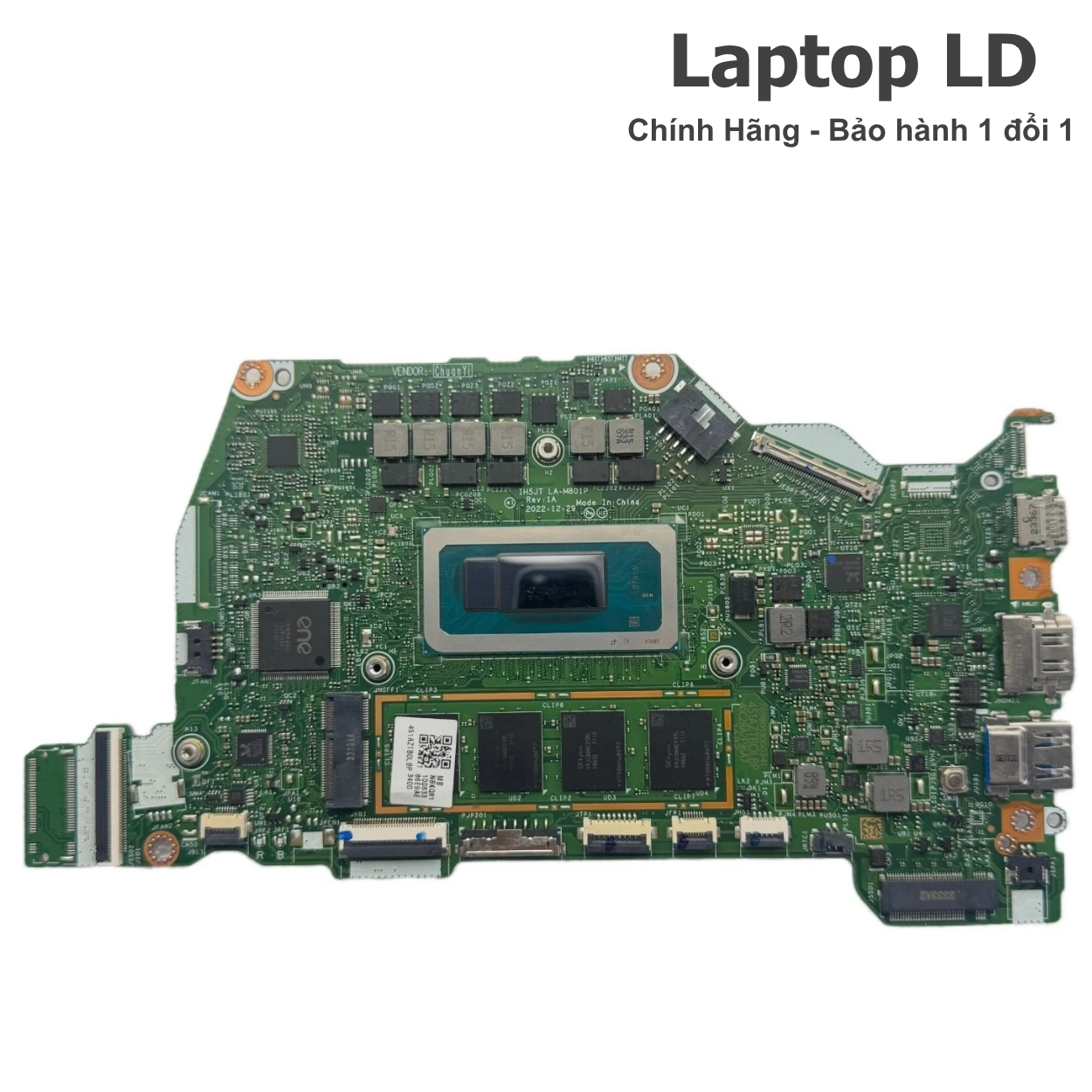

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Acer LA-M801P
Nhóm ảnh giúp đối chiếu i5-13420H, chip LPDDR5, khe SSD Gen4, Wi-Fi, USB4, HDMI, USB-A, audio và nguồn.
Dấu hiệu nên kiểm tra bo mạch Acer Aspire 5 A515-58M
Nguồn và sạc
- Không lên nguồn.
- Không nhận adapter 90W.
- Pin không tăng.
- Jack DC-in nóng/lỏng.
- USB4 chập.
RAM, SSD và BIOS
- Treo logo Acer.
- RAM onboard lỗi.
- Không nhận SSD.
- BIOS/EC lỗi.
- Sai dung lượng RAM.
Hình ảnh và ngoại vi
- Intel UHD mất nhận.
- HDMI/USB4 không xuất hình.
- USB-A/audio/Wi-Fi mất nhận.
- Màn hình chớp/sọc.
- Máy vào nước.
Nên sửa hay thay bo mạch Acer LA-M801P?
Cần loại trừ adapter, pin, SSD, màn hình, Wi-Fi và bo I/O trước khi kết luận hỏng main.
Có thể sửa khi
- Lỗi cổng hoặc linh kiện bảo vệ.
- BIOS/EC lỗi nhưng CPU chưa chập.
- Không nhận SSD do socket/nguồn.
- Oxy hóa nhẹ.
- Chi phí sửa hợp lý.
Nên thay khi
- CPU chập nguồn lõi.
- RAM LPDDR5 lỗi nhiều chip/bus.
- Chập nặng USB4 hoặc nhiều tầng nguồn.
- PCB cháy, cong, ăn mòn rộng.
- Bo sửa nhiều lần tái lỗi.
Thông số kỹ thuật chính
Áp dụng cho A515-58M i5-13420H Acer P/N NB.KQ811.001 bản 8GB UMA.
| Tên sản phẩm | Main Acer Aspire 5 A515-58M i5-13420H LA-M801P |
|---|---|
| Dòng máy | A515-58M; A515-58P/A515-58PT chỉ khi P/N và đầu cáp khớp |
| Board | Compal IH5JT LA-M801P Rev 1A |
| Acer P/N | NB.KQ811.001 – i5-13420H, onboard 8GB, UMA |
| CPU | 8 nhân (4P+4E), 12 luồng, Turbo 4,60GHz, 12MB cache, 45W |
| GPU | Intel UHD Graphics, 48 EU, tối đa 1,40GHz, RAM dùng chung |
| RAM | 8GB LPDDR5 onboard; không có khe SO-DIMM; không nâng cấp dung lượng |
| SSD | 1 khe M.2 2280 NVMe PCIe Gen4; không có khe thứ hai |
| Cổng | 1 USB4 Type-C, 2 USB-A 5Gbps, HDMI, audio, DC-in; không RJ-45 |
| HDMI | Có HDMI; không khóa phiên bản nếu Acer không công bố rõ theo SKU |
| Màn hình | 15,6 inch FHD 1920×1080 60Hz; IPS hoặc TN tùy SKU |
| Kết nối | Wi-Fi 6, Bluetooth 5.1 trở lên tùy module |
| Pin | 48Wh trên các SKU Acer chính thức đã xác minh |
| Sạc | Adapter Acer 90W; kiểm đầu jack và điện áp thực tế |
| Bảo hành | 1 đổi 1 30 ngày; có gói tới 24 tháng |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân | Khoanh vùng |
|---|---|---|
| Không lên nguồn | Adapter, DC-in, pin, nguồn chờ | Thử sạc chuẩn, ngắt pin, đo dòng |
| Không nhận sạc | Jack, IC sạc, MOSFET đầu vào | Kiểm điện áp và BIOS |
| Treo logo | BIOS, RAM, SSD, CPU | Tháo SSD, reset BIOS |
| Không nhận RAM | LPDDR5, nguồn RAM, CPU | Kiểm nguồn và mã lỗi |
| Không nhận SSD | SSD, socket, 3,3V, PCIe | Thử SSD chuẩn, đo nguồn |
| Không hình | Panel, eDP, HDMI/USB4, iGPU | Thử màn ngoài |
| Mất USB4/HDMI | Cổng, bảo vệ, controller | Thử cáp/dock, đo tín hiệu |
| Quá nhiệt | Quạt, heatpipe, keo tản | Vệ sinh và theo dõi nhiệt |
| Vào nước | Oxy hóa nguồn/cổng/RAM | Ngắt pin, đo chập |
Ảnh test bo mạch trước khi thay
Test nguồn 90W, CPU, Intel UHD, RAM onboard, SSD, màn hình, USB4, HDMI, USB-A, Wi-Fi và nhiệt độ.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận máy
Ghi SKU/SNID và tình trạng lỗi.
-
Khoanh vùng
Test sạc, pin, SSD, BIOS, màn hình, Wi-Fi và cổng.
-
Đối chiếu main
Xác minh i5-13420H, LA-M801P, NB.KQ811.001, RAM 8GB.
-
Báo phương án
Nêu rõ sửa hay thay, chi phí và bảo hành.
-
Lắp và test
Test CPU, RAM, SSD, hình ảnh, cổng và nhiệt độ.
-
Bàn giao
Khách kiểm máy và nhận phiếu bảo hành.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Theo điều kiện trên phiếu.
Gia hạn tới 24 tháng
Có gói bảo hành dài hơn.
Lưu ý
Không áp dụng vào nước, rơi vỡ, cháy do sạc sai hoặc tự sửa.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Dùng túi chống tĩnh điện, nẹp chống cong, đệm bảo vệ cổng và hộp cứng.
Câu hỏi thường gặp
LA-M801P có đúng A515-58M không?
Có, nhưng phải kiểm Acer part number.
Acer P/N bản i5-13420H 8GB UMA?
NB.KQ811.001.
CPU có bao nhiêu nhân?
8 nhân, 12 luồng, Turbo 4,60GHz.
GPU nào?
Intel UHD Graphics; không phải RTX 2050.
RAM nâng cấp được không?
Không; 8GB LPDDR5 hàn trên main.
Có bao nhiêu khe SSD?
Một khe M.2 2280 Gen4.
Có USB4 không?
Có một cổng USB4 Type-C.
Có RJ-45 không?
Không có LAN RJ-45 onboard.
Pin và sạc?
48Wh và adapter 90W.
Thay main có mất dữ liệu?
Thường không; dữ liệu nằm trên SSD.
