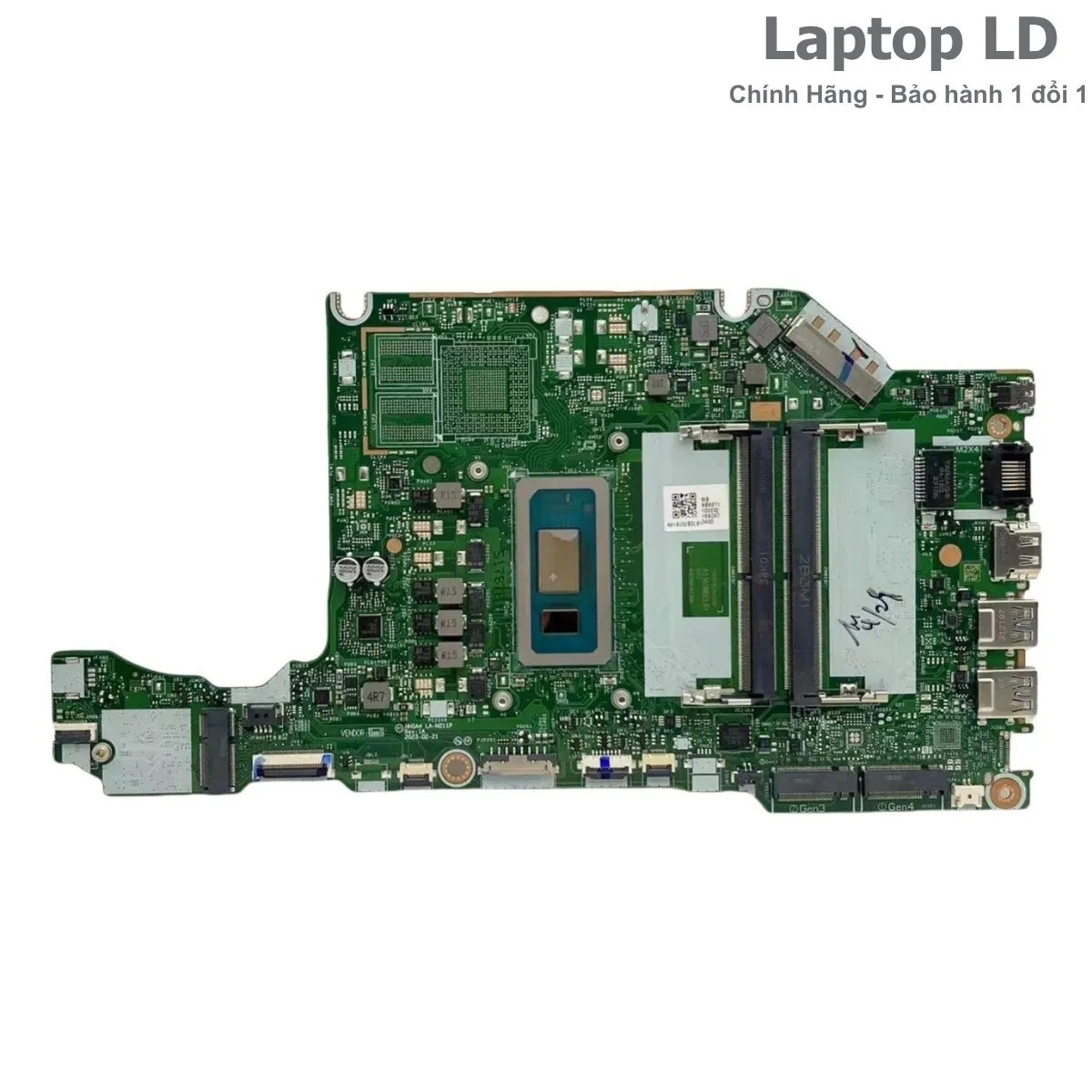

Main Acer Aspire 5 A515-57 | Core i5-1235U | LA-M211P

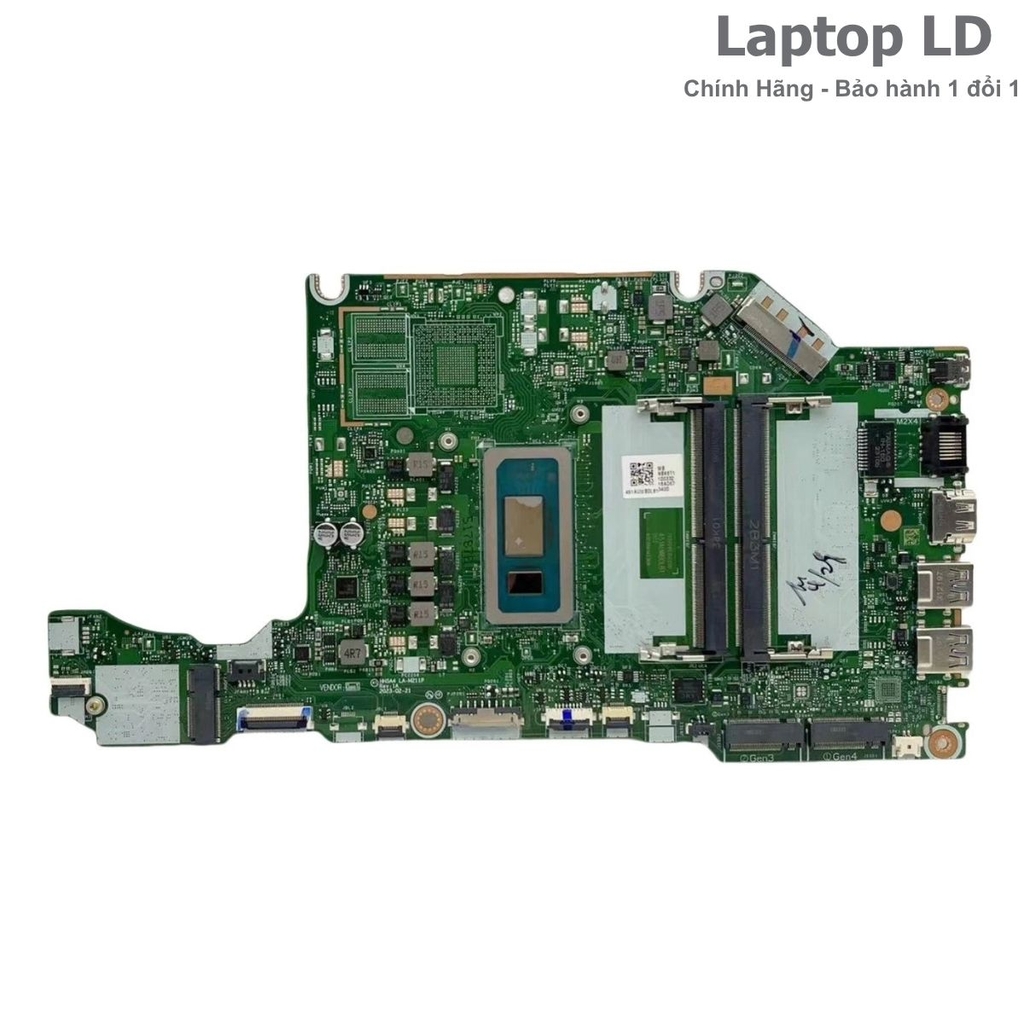

Mainboard cho Acer Aspire 5 A515-57 dùng Intel Core i5-1235U và đồ họa Intel Iris Xe, mã PCB LA-M211P. Laptop LD đối chiếu đúng code bo, phiên bản A515-57 và bố trí cổng trước khi giao.
Dòng máyAcer Aspire 5 A515-57
Mã main / PCBLA-M211P

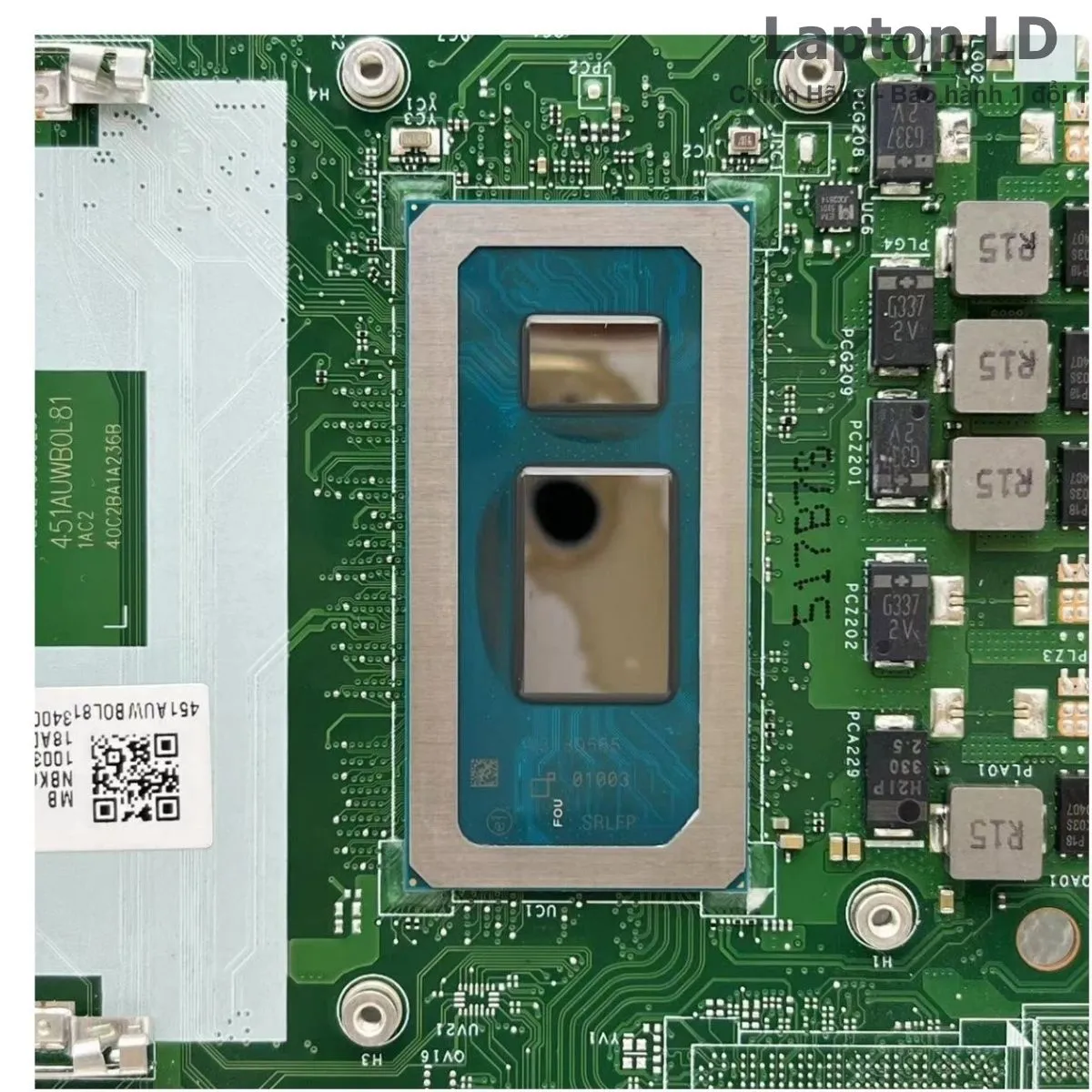

CPU / SoCIntel Core i5-1235U • 10 nhân (2P+8E) / 12 luồng • Turbo tối đa 4.40GHz • 12MB cache

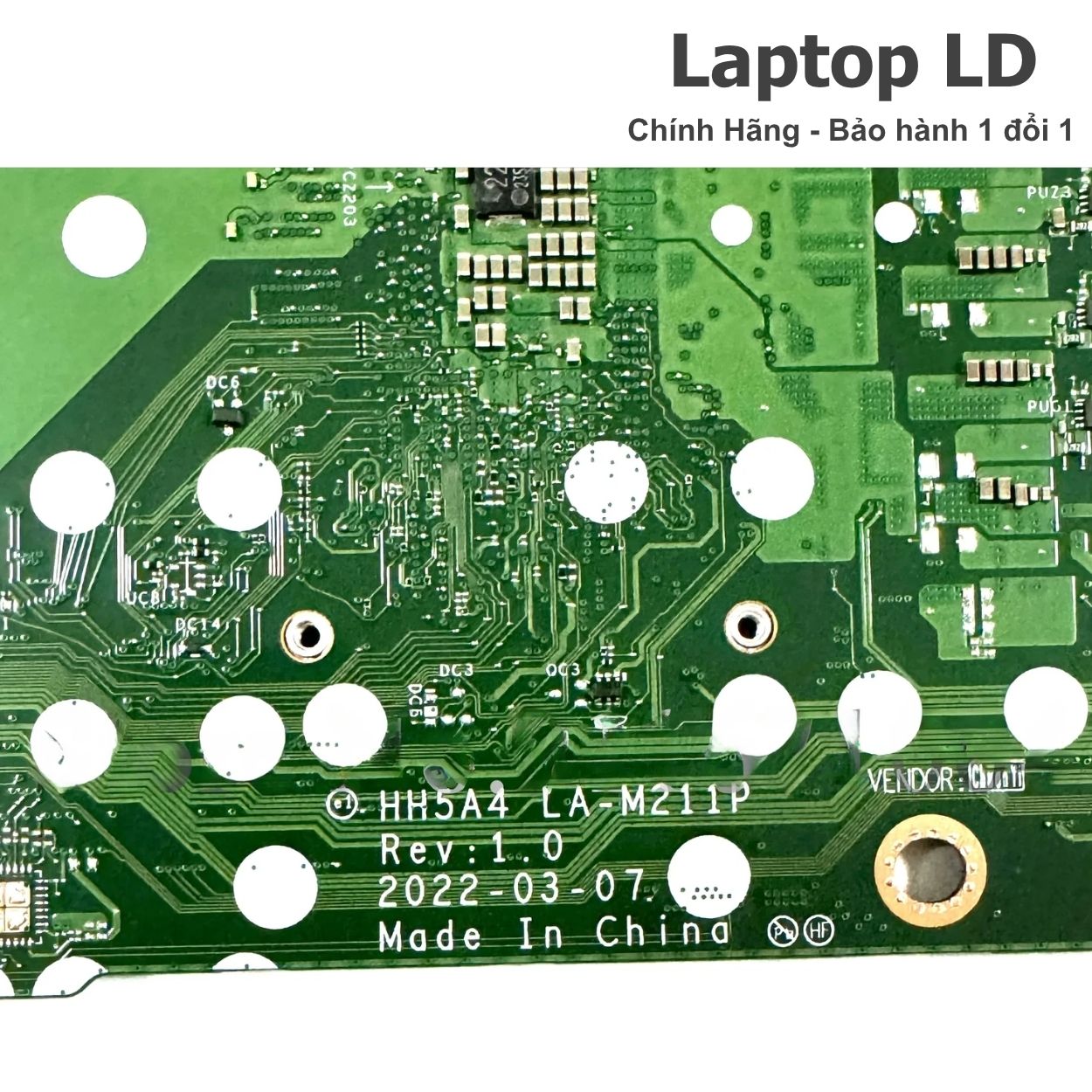

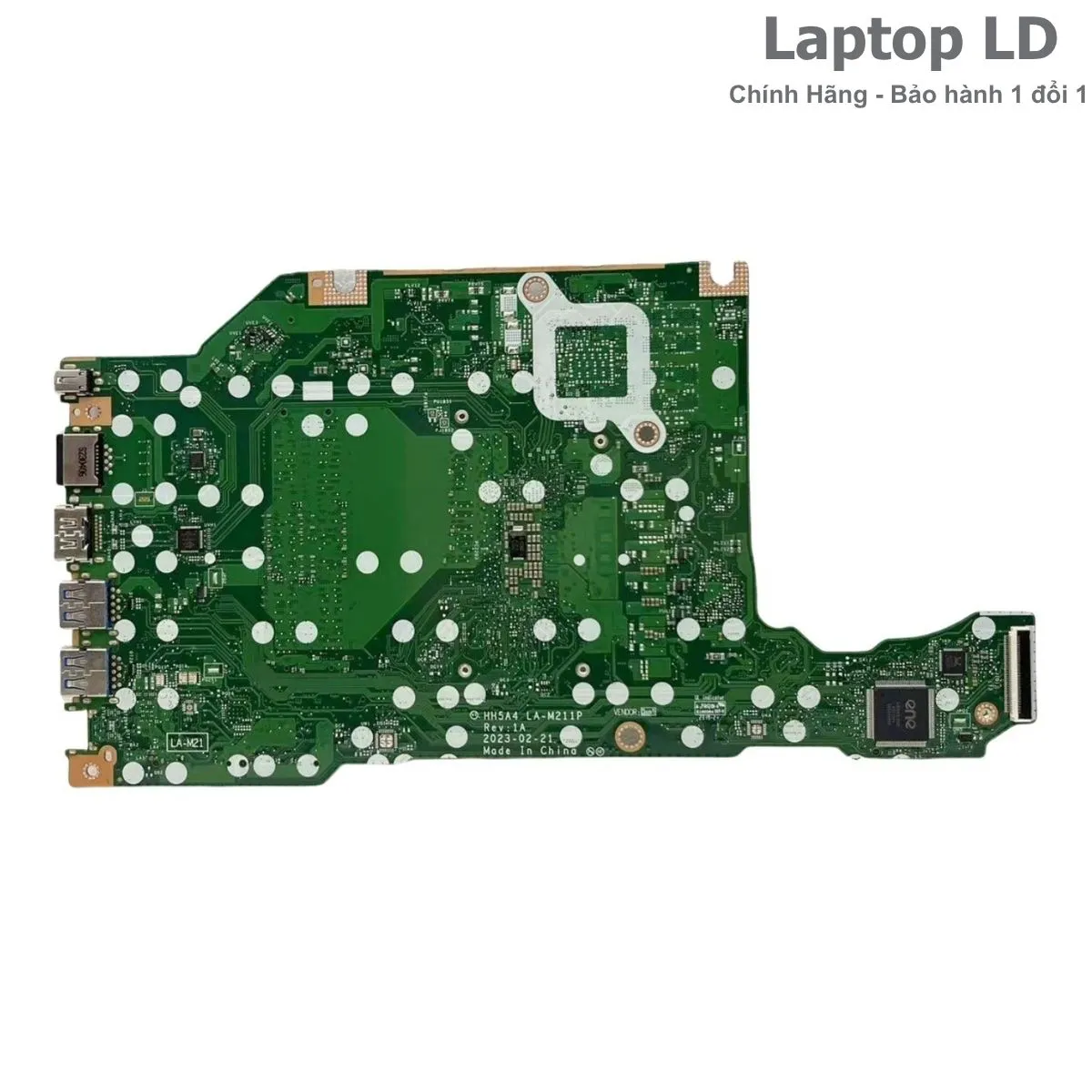

PCB / DP/N / revisionCompal HH5A4 • LA-M211P • Rev 1A
Hỗ trợ trước khi mua: Laptop LD đối chiếu đúng Aspire 5 A515-57, CPU i5-1235U và code LA-M211P/HH5A4 trên bo để xác nhận đúng phiên bản trước khi giao.
Tình trạng:Main zin nguyên bản, cam kết không qua sửa chữa; đã được kiểm tra và test kỹ trước khi giao.

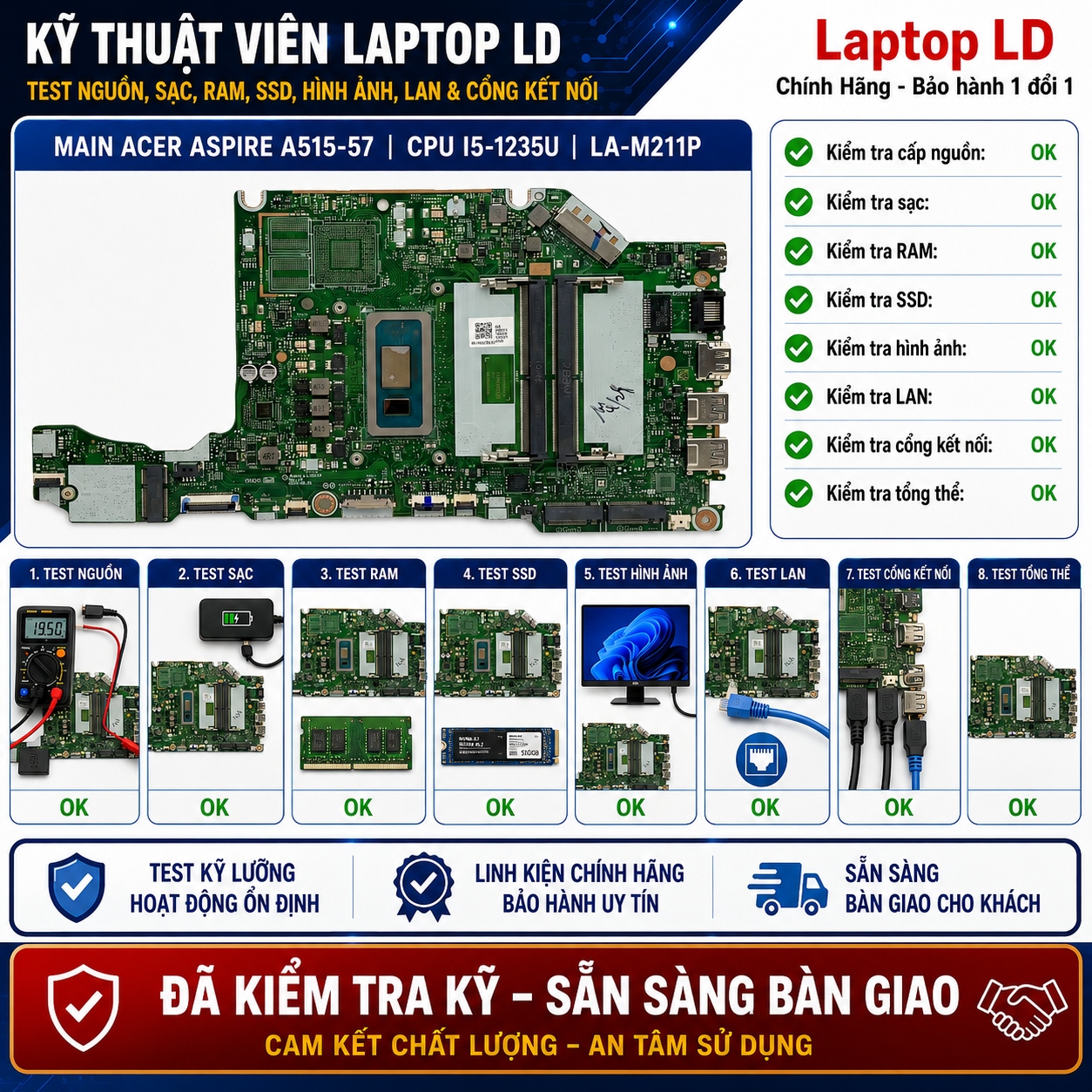

Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Bản A515-57 không hậu tố G dùng Intel Iris Xe tích hợp; nền tảng hỗ trợ DDR4-3200 SO-DIMM, M.2 PCIe NVMe và Thunderbolt 4/USB-C.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng

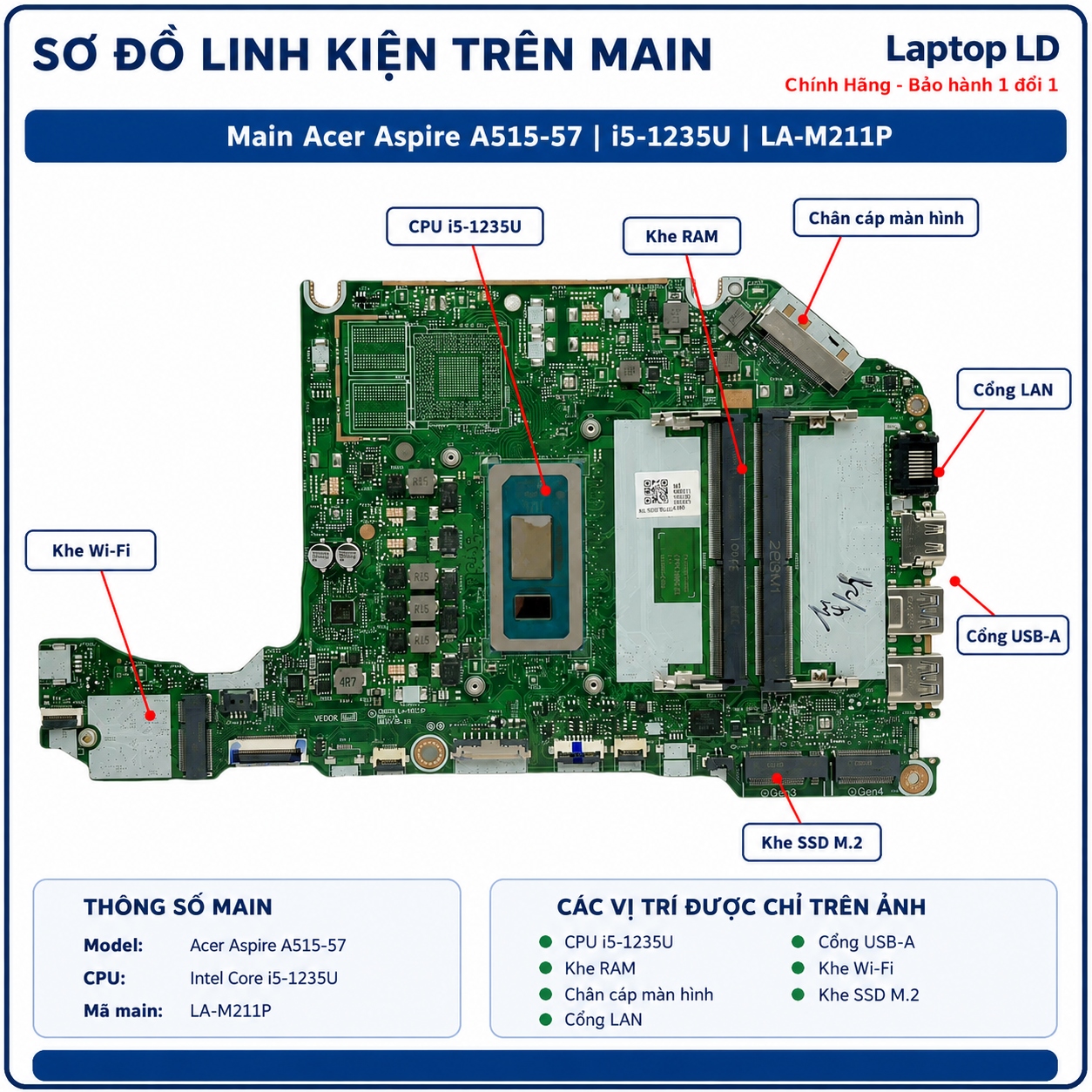

Thông số và phiên bản tương thích
- Dòng máy
- Acer Aspire 5 A515-57
- Mã main / PCB
- LA-M211P
- CPU / SoC
- Intel Core i5-1235U • 10 nhân (2P+8E) / 12 luồng • Turbo tối đa 4.40GHz • 12MB cache
- RAM / bộ nhớ

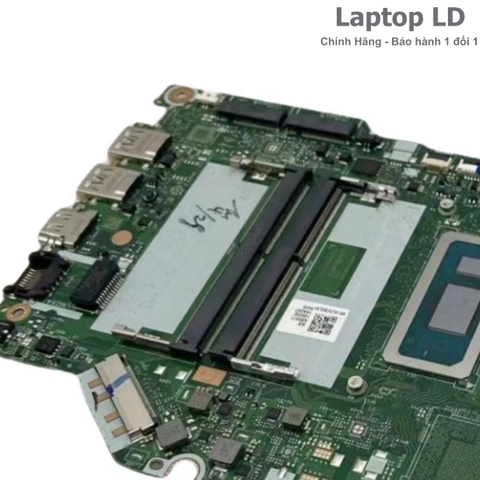

- 2 khe DDR4-3200 SO-DIMM • dual-channel • Acer công bố tối đa 32GB
- GPU / VGA
- Intel Iris Xe Graphics tích hợp • 80 EU trên i5-1235U • dùng bộ nhớ hệ thống
- SSD / lưu trữ
- 2 khe M.2 PCIe x4; một khe hỗ trợ PCIe Gen 4 theo teardown A515-57 • SSD là linh kiện rời
- Cổng ngoài

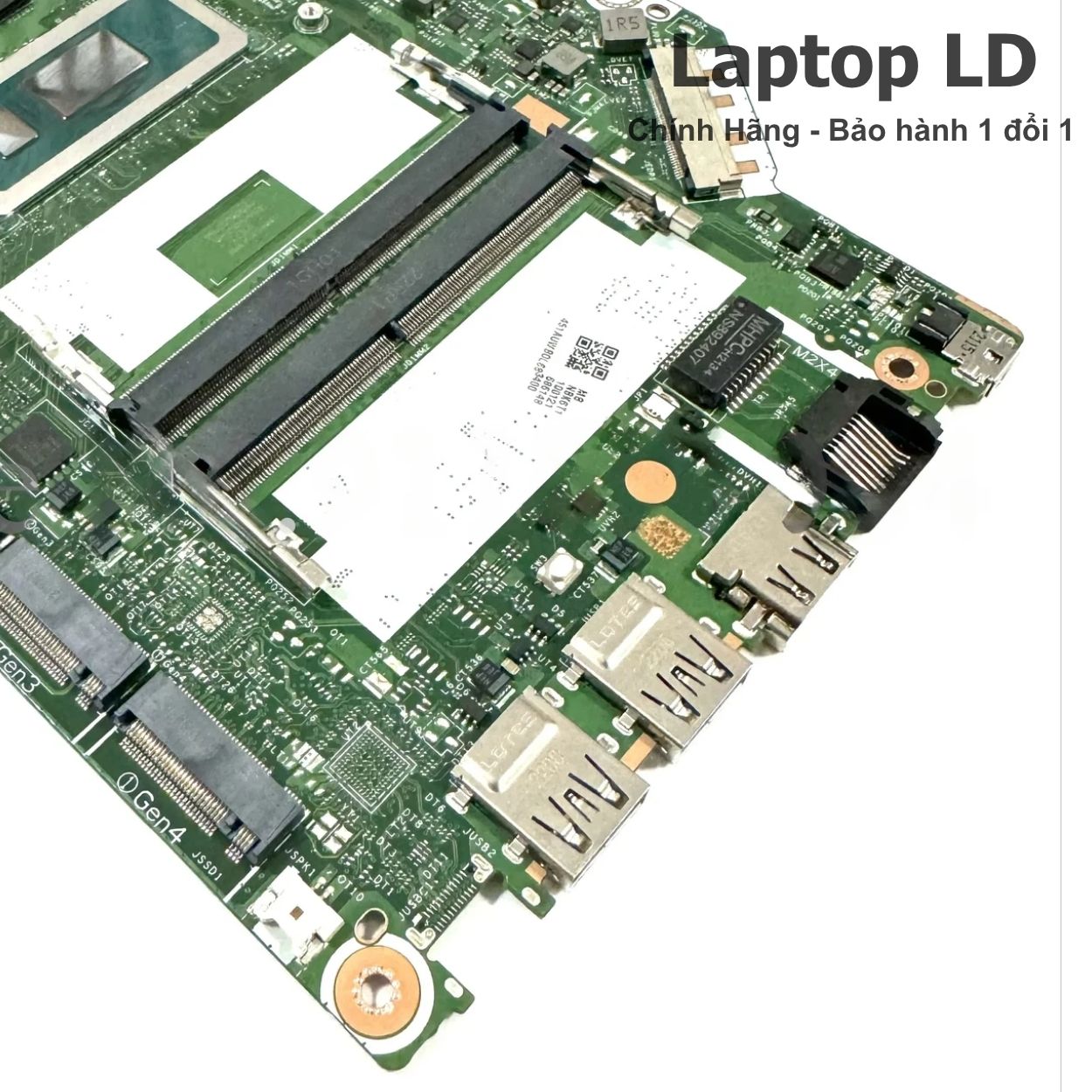

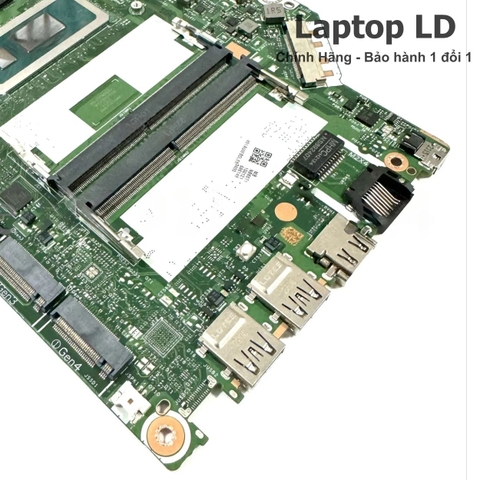

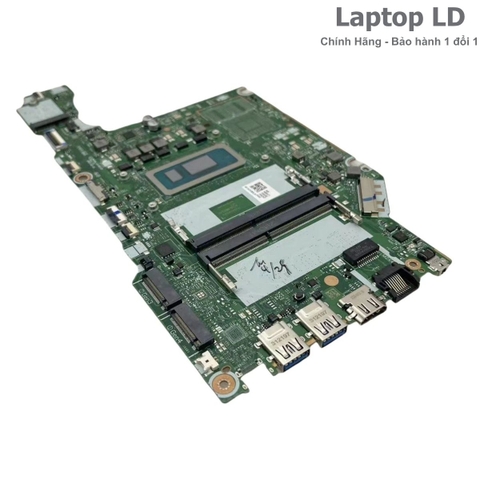

- 3x USB-A 3.2 Gen 1 • 1x USB-C 3.2 Gen 2/Thunderbolt 4/DisplayPort • HDMI • RJ-45 • audio 3.5mm
- Không dây
- Wi-Fi 6 (802.11ax) + Bluetooth 5.1 hoặc mới hơn qua module WLAN rời
Thông số kỹ thuật bổ sung
| Board revision | Compal HH5A4 • PCB LA-M211P • Rev 1A; boardview được ghi nhận Rev 1.0 |
|---|---|
| OEM part / FRU / SPS / DP/N | Compal project HH5A4 • schematic document 1A1122 • PCB LA-M211P Rev 1A |
| Kết nối / I/O đặc trưng | USB-C 10Gbps hỗ trợ DisplayPort, Thunderbolt 4 và sạc/DC-in 20V 65W; 3x USB-A 3.2 Gen 1; HDMI; Gigabit Ethernet RJ-45 |
| BIOS / firmware | Acer UEFI BIOS v1.31 cho Aspire A515-57 • gói cập nhật Secure Boot certificate phát hành 09/07/2025 |
| Tản nhiệt / adapter | Adapter 65W trên cấu hình A515-57 iGPU; USB-C hỗ trợ DC-in 20V/65W trên các SKU Acer công bố |
| Ghi chú cấu hình | CPU và iGPU thuộc mainboard; RAM DDR4 SO-DIMM, SSD M.2 và card Wi-Fi/Bluetooth là linh kiện rời. A515-57G dùng biến thể có GPU rời và BOM khác. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Aspire 5 A515-57 • iGPU | Core i5-1235U • Intel Iris Xe | 2 khe DDR4-3200 SO-DIMM • tối đa 32GB | Compal HH5A4 • LA-M211P Rev 1A • BOM iGPU |
| Aspire 5 A515-57G • dGPU | Intel Gen 12 + NVIDIA MX550/RTX 2050 tùy SKU | DDR4 SO-DIMM • cấu hình bộ nhớ theo SKU | Cùng họ LA-M211P/HH5A4 trên một số biến thể nhưng BOM GPU và tản nhiệt khác |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU và đồ họa tích hợp trong CPU; RAM SO-DIMM và SSD M.2 là linh kiện rời.
Đóng gói bảo vệ main

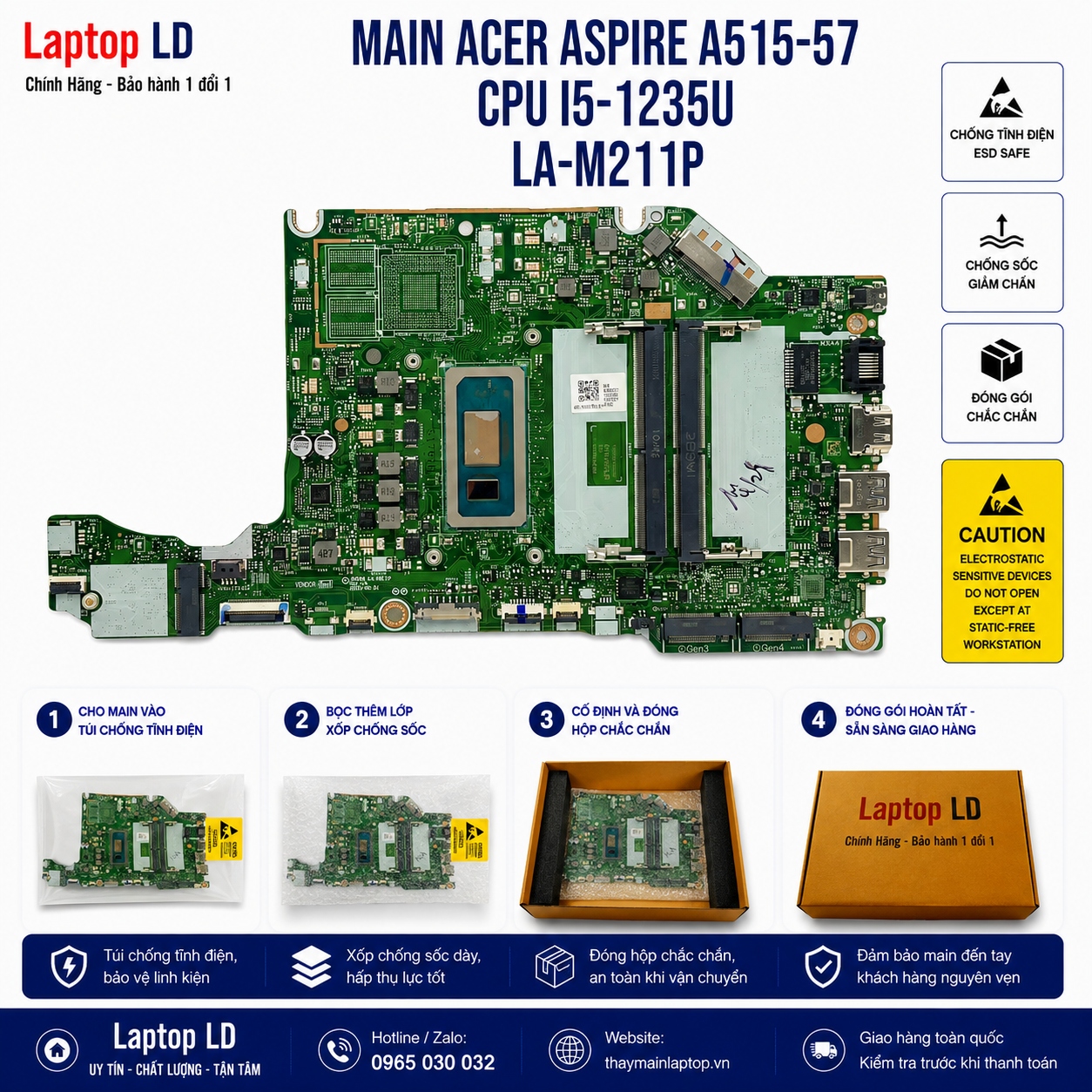

Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU và đồ họa tích hợp thuộc mainboard. RAM SO-DIMM, SSD M.2, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc | Adapter, jack DC-in/USB-C PD, mạch sạc, MOSFET bảo vệ hoặc đường nguồn chính trên main. | Đo adapter, jack nguồn, pin, điện áp đầu vào và dòng tiêu thụ; thử sạc DC-in/USB-C đúng chuẩn trước khi khoanh vùng main. |
| Có nguồn nhưng không POST, màn hình đen | RAM SO-DIMM, BIOS/EC, nguồn CPU, CPU hoặc đường tín hiệu màn hình có thể làm máy dừng trước POST. | Test từng thanh RAM ở từng khe, màn hình ngoài qua HDMI/USB-C và kiểm tra BIOS/EC cùng các rail nguồn chính. |
| Không nhận đủ RAM hoặc lỗi bộ nhớ | Thanh DDR4, khe SO-DIMM, chân tiếp xúc, nguồn RAM hoặc memory controller có thể gây lỗi. | Dùng RAM DDR4-3200 chuẩn, thử từng khe riêng, vệ sinh chân tiếp xúc và chạy memory test để tách lỗi RAM với lỗi bo. |
| Không nhận SSD M.2 hoặc Windows Setup không thấy ổ | SSD, khe M.2, Intel VMD/RST trong BIOS hoặc đường PCIe trên main có thể liên quan. | Test SSD đã biết tốt ở từng khe, kiểm tra VMD/RST và driver cài Windows trước khi kết luận lỗi khe M.2/main. |
| Mất hình màn trong, HDMI hoặc USB-C DisplayPort | Màn/cáp eDP, cổng xuất hình, iGPU, nguồn panel hoặc đường tín hiệu hình ảnh trên main. | Đối chiếu màn trong và màn ngoài qua HDMI/USB-C, kiểm tra cáp eDP, nguồn panel và trạng thái POST. |
| USB-C/Thunderbolt 4, USB-A hoặc LAN hoạt động chập chờn | Cổng vật lý, IC bảo vệ/PD, hub/controller, nguồn cổng hoặc đường dữ liệu trên bo. | Thử thiết bị/cáp chuẩn ở từng cổng, kiểm tra driver chipset/Thunderbolt/LAN và đo nguồn cổng trước khi khoanh vùng main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Dùng đúng tản nhiệt, cáp màn, board I/O và bố trí cổng của A515-57; ngắt pin trước khi lắp, sau đó kiểm tra cả jack DC-in và USB-C/Thunderbolt 4.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt 3 cổng USB-A, Thunderbolt 4/USB-C, HDMI, RJ-45, Wi-Fi/Bluetooth, jack DC-in và sạc qua USB-C.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main Acer Aspire 5 A515-57 i5-1235U LA-M211P
Main LA-M211P này dành cho Aspire 5 A515-57 hay A515-57G?
Bài này dành cho Acer Aspire 5 A515-57 bản iGPU với Core i5-1235U. Dòng A515-57G có GPU rời và dùng BOM/tản nhiệt khác; Laptop LD đối chiếu code bo và bố trí linh kiện trước khi giao.
Main i5-1235U LA-M211P dùng loại RAM nào?
A515-57 dùng DDR4-3200 SO-DIMM với hai khe, Acer công bố tối đa 32GB. RAM là linh kiện rời và cấu hình đi kèm được ghi rõ theo đơn hàng.
A515-57 có thể lắp thêm SSD M.2 thứ hai không?
Teardown A515-57 ghi nhận hai khe M.2 PCIe x4, trong đó một khe hỗ trợ Gen 4. SSD là linh kiện rời; Laptop LD kiểm tra đủ đầu nối M.2 trên đúng bo trước khi bàn giao.
Cách xác nhận đúng main A515-57 trước khi đặt hàng?
Laptop LD đối chiếu model A515-57, CPU i5-1235U, mã LA-M211P/HH5A4, revision và bố trí cổng/đầu nối từ ảnh main cũ để xác nhận phiên bản phù hợp.
