Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Acer Aspire 3 A315-55G (A315-55 series)
- Mã main
- DA0ZAWMB8G0 · Rev G · Quanta ZAW
- CPU
- Intel Core i5-10210U
- GPU / VGA
- NVIDIA GeForce MX230 2GB GDDR5
- RAM
- 4GB DDR4 onboard + 1 khe SO-DIMM
- Lưu trữ
- M.2 PCIe NVMe + SATA 2.5″
Main Acer Aspire 3 A315-55G | Core i5-10210U | GeForce MX230 2GB | DA0ZAWMB8G0 Rev G

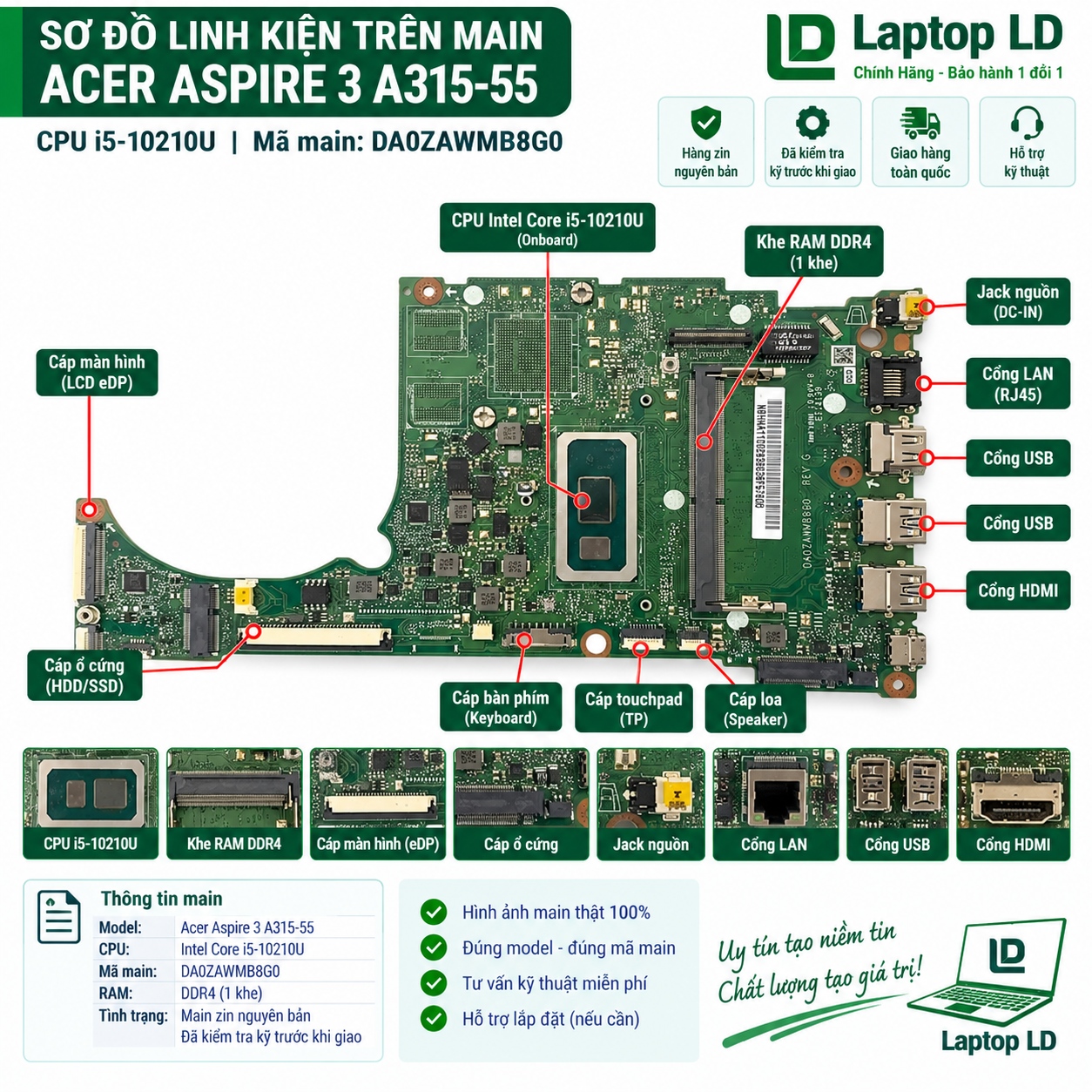

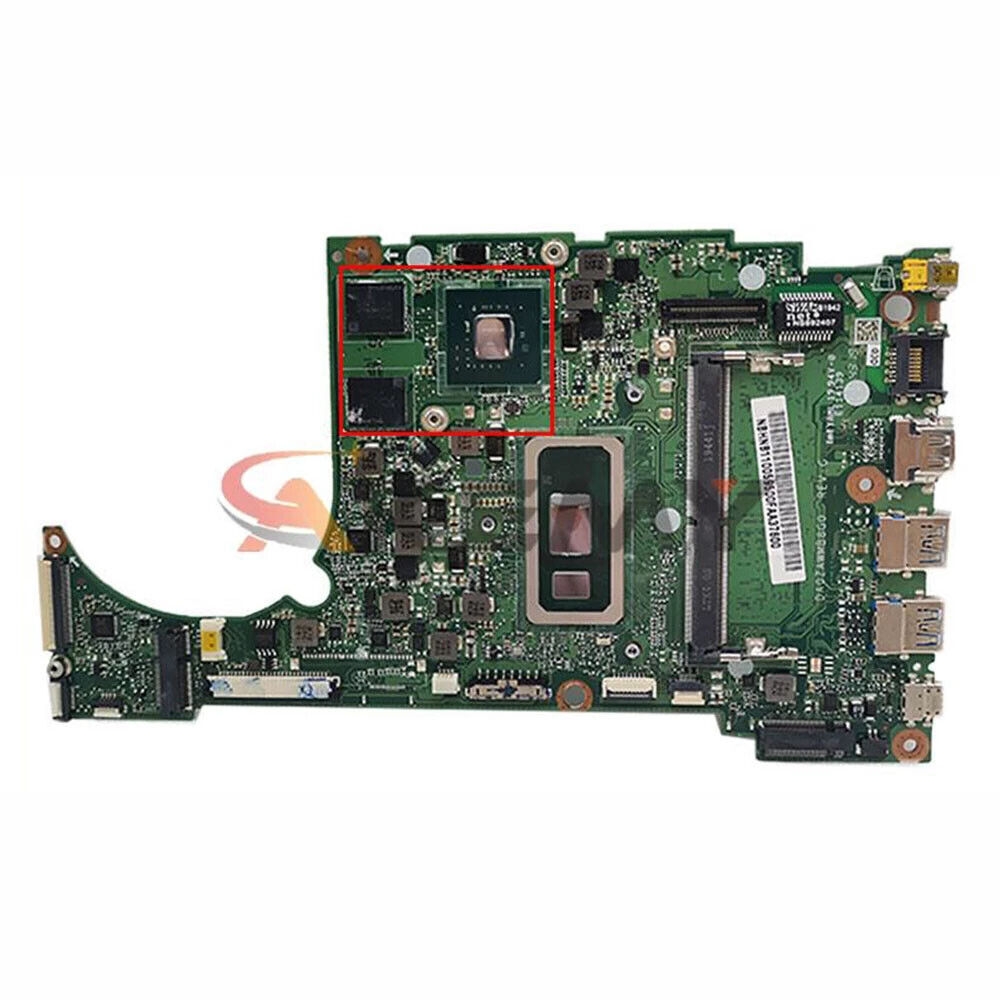

Mainboard Quanta ZAW cho Acer Aspire 3 A315-55G, tích hợp Intel Core i5-10210U và NVIDIA GeForce MX230 2GB GDDR5. Phiên bản được khóa theo PCB DA0ZAWMB8G0 Rev G; Acer P/N NB.HNU11.003 xác nhận cấu hình i5-10210U, 4GB RAM onboard và GPU N17S-G0 2GB.
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số và phiên bản tương thích
- Dòng máy
- Acer Aspire 3 A315-55G (A315-55 series)
- Mã main / PCB
- DA0ZAWMB8G0
- CPU / SoC
- Intel Core i5-10210U
- RAM / bộ nhớ
- 4GB DDR4 onboard + 1 khe SO-DIMM
- GPU / VGA
- NVIDIA GeForce MX230 2GB GDDR5
- SSD / lưu trữ
- M.2 PCIe NVMe + SATA 2.5″
- Cổng ngoài
- HDMI; RJ-45 Gigabit LAN; 2× USB 3.x Type-A; 1× USB 2.0 Type-A; jack audio combo 3.5mm; cổng nguồn DC.
- Không dây
- Card WLAN rời chuẩn Wi-Fi 5 (802.11ac); Bluetooth 4.x theo module wireless lắp trên máy.
Thông số kỹ thuật bổ sung
| Board revision | Rev G · Quanta ZAW · PCB DA0ZAWMB8G0. |
|---|---|
| OEM part / FRU / SPS / DP/N | Acer P/N NB.HNU11.003 — MAIN BD.W/CPU.I5-10210U.OB4GB.N17SG0-2GB. |
| Kết nối / I/O đặc trưng | 1 khe DDR4 SO-DIMM cùng RAM onboard; khe M.2 PCIe NVMe; giao tiếp SATA 2.5″; HDMI; RJ-45; 2 USB 3.x Type-A; 1 USB 2.0 Type-A; audio combo; DC-in. |
| BIOS / firmware | BIOS dump đã xác minh cho DA0ZAWMB8G0 Rev G/i5-10210U/MX230 ở phiên bản 1.18; ME region 14.0.0.1061; EC/KBC ITE IT8987E-CXS; SPI BIOS Winbond W25Q128JV 16MB. |
| Tản nhiệt / adapter | Cấu hình A315-55G i5-10210U + MX230 sử dụng tản nhiệt chung CPU/GPU và adapter DC 65W trên SKU A315-55G-572M đã xác minh; khi thay main phải lắp đúng cụm quạt, heatpipe và vật liệu truyền nhiệt. |
| Ghi chú cấu hình | Core i5-10210U, GeForce MX230 và 4GB DDR4 onboard thuộc main Acer P/N NB.HNU11.003; khe SO-DIMM, SSD M.2, ổ SATA 2.5″ và card Wi-Fi/Bluetooth là các thành phần rời. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Bản trong bài — i5-10210U + MX230 | Intel Core i5-10210U | 4GB DDR4 onboard + 1 SO-DIMM | DA0ZAWMB8G0 Rev G · NB.HNU11.003 |
| Biến thể cùng họ bo — i3-10110U + MX230 | Intel Core i3-10110U | 4GB DDR4 onboard + 1 SO-DIMM | DA0ZAWMB8G0 · Acer P/N NB.HNU11.002 |
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.

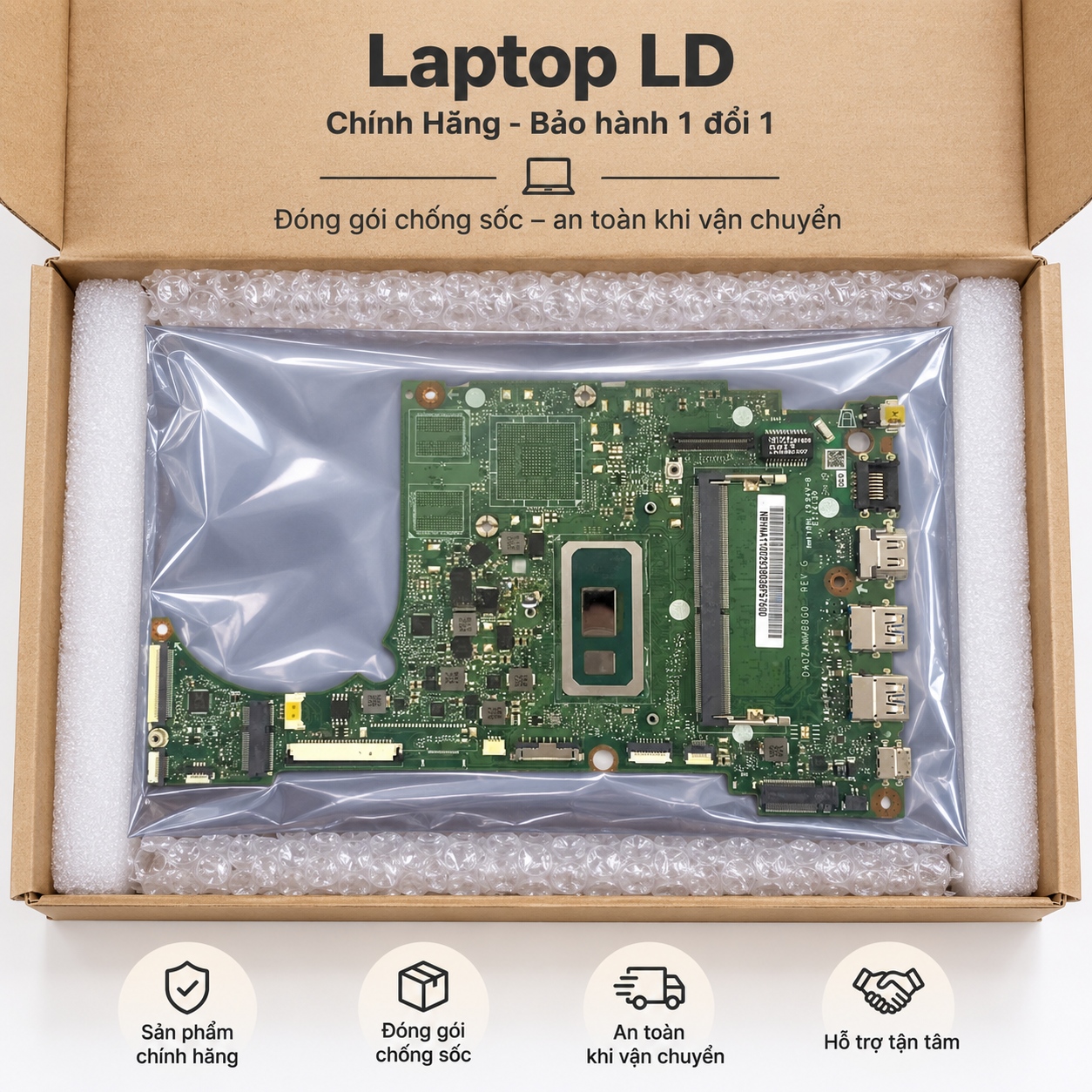

Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Mất nguồn, bấm nút nguồn không phản ứng | Adapter, jack DC, pin, mạch sạc, nguồn chờ hoặc chạm chập trên main. | Thử adapter đúng công suất, cô lập pin và thiết bị rời; kiểm tra nguồn đầu vào, nguồn chờ và dòng tiêu thụ trước khi kết luận lỗi main. |
| Có nguồn nhưng không hình, không POST | RAM/khe SO-DIMM, BIOS/ME/EC, màn hình/cáp eDP, nguồn CPU/GPU hoặc lỗi phần cứng trên bo. | Thử RAM tốt, kiểm tra màn ngoài và trạng thái POST; xác minh BIOS/ME đúng board trước khi khoanh vùng CPU/GPU hoặc đường màn hình. |
| Không nhận RAM hoặc báo sai dung lượng | RAM onboard, thanh SO-DIMM, tiếp xúc khe, nguồn bộ nhớ hoặc đường tín hiệu. | Tháo thanh SO-DIMM để kiểm tra phần RAM onboard, sau đó thử thanh RAM tốt và quan sát dung lượng trong BIOS để tách lỗi. |
| Không nhận SSD M.2 hoặc ổ SATA 2.5″ | SSD/HDD, socket/cáp SATA, nguồn lưu trữ, đường PCIe/SATA hoặc BIOS/ME. | Thử ổ đã biết tốt, kiểm tra riêng M.2 và SATA, cáp/connector và BIOS trước khi xác định lỗi đường lưu trữ trên main. |
| Không sạc pin hoặc nguồn vào chập chờn | Adapter, jack DC, pin, IC sạc hoặc mạch nhận diện adapter. | Đối chiếu adapter Acer phù hợp, pin tốt và jack nguồn; đo điện áp đầu vào và trạng thái mạch sạc để xác định khu vực lỗi. |
| Treo, reset, lỗi hình hoặc mất MX230 khi tải | Tản nhiệt, driver/BIOS, nguồn GPU, VRAM hoặc GPU MX230 trên main. | Kiểm tra nhiệt độ/quạt, driver và BIOS; chạy tải GPU có kiểm soát, theo dõi nguồn và lỗi hình để khoanh vùng phần đồ họa. |
Hướng dẫn thay main và kiểm tra sau lắp
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi thường gặp về main Acer Aspire 3 A315-55G i5-10210U DA0ZAWMB8G0
Main DA0ZAWMB8G0 này dùng cho Acer Aspire 3 A315-55 hay A315-55G?
PCB DA0ZAWMB8G0 thuộc platform Quanta ZAW dùng trên họ A315-55/A315-55G. Phiên bản trong bài có Core i5-10210U và GeForce MX230 2GB nên được định danh là bản A315-55G; Laptop LD hỗ trợ đối chiếu main cũ trước khi giao.
Main này có đúng Core i5-10210U và GeForce MX230 2GB không?

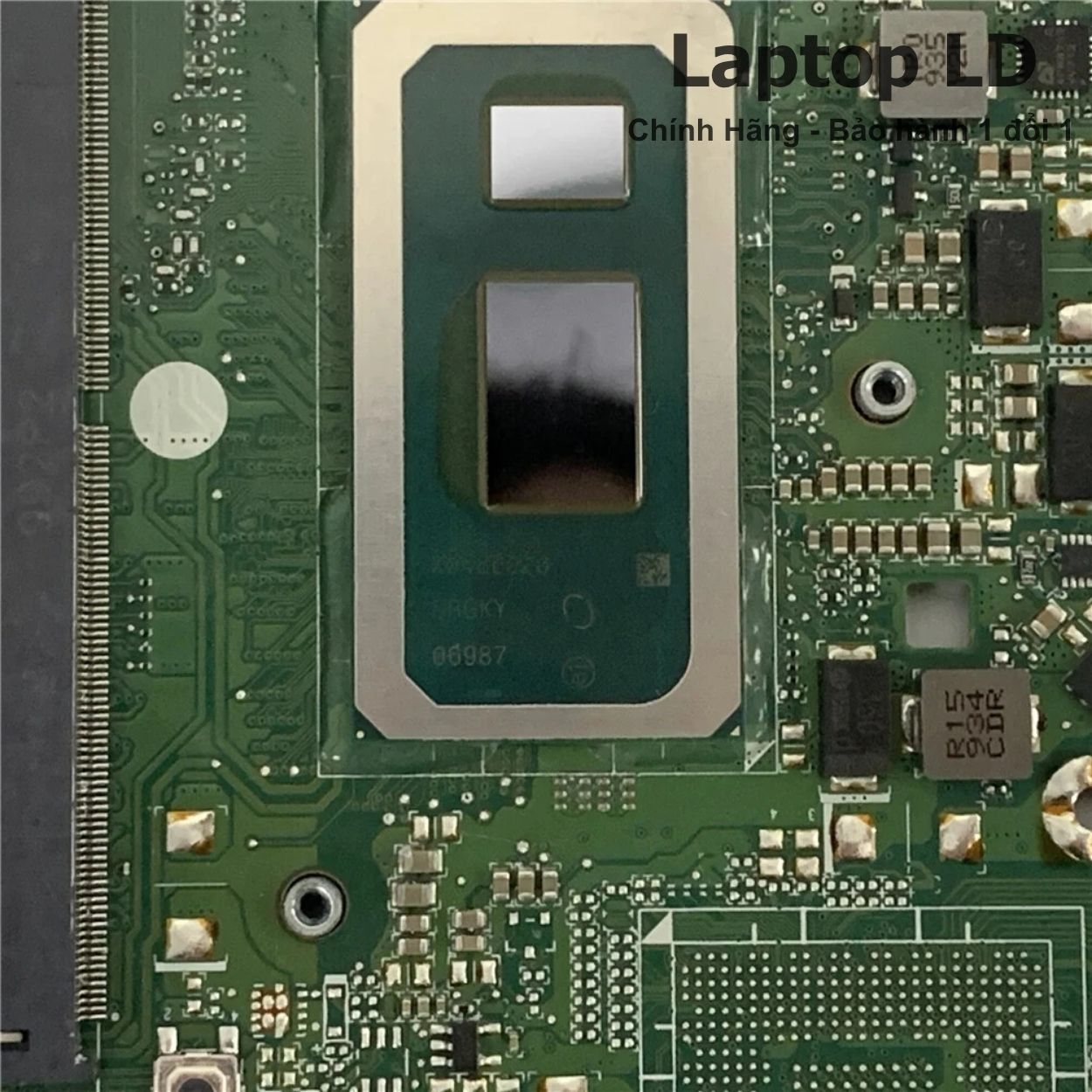

Đúng. Bản đã xác minh dùng Intel Core i5-10210U mã SRGKY và NVIDIA N17S-G0-A1, tương ứng GeForce MX230 2GB GDDR5.

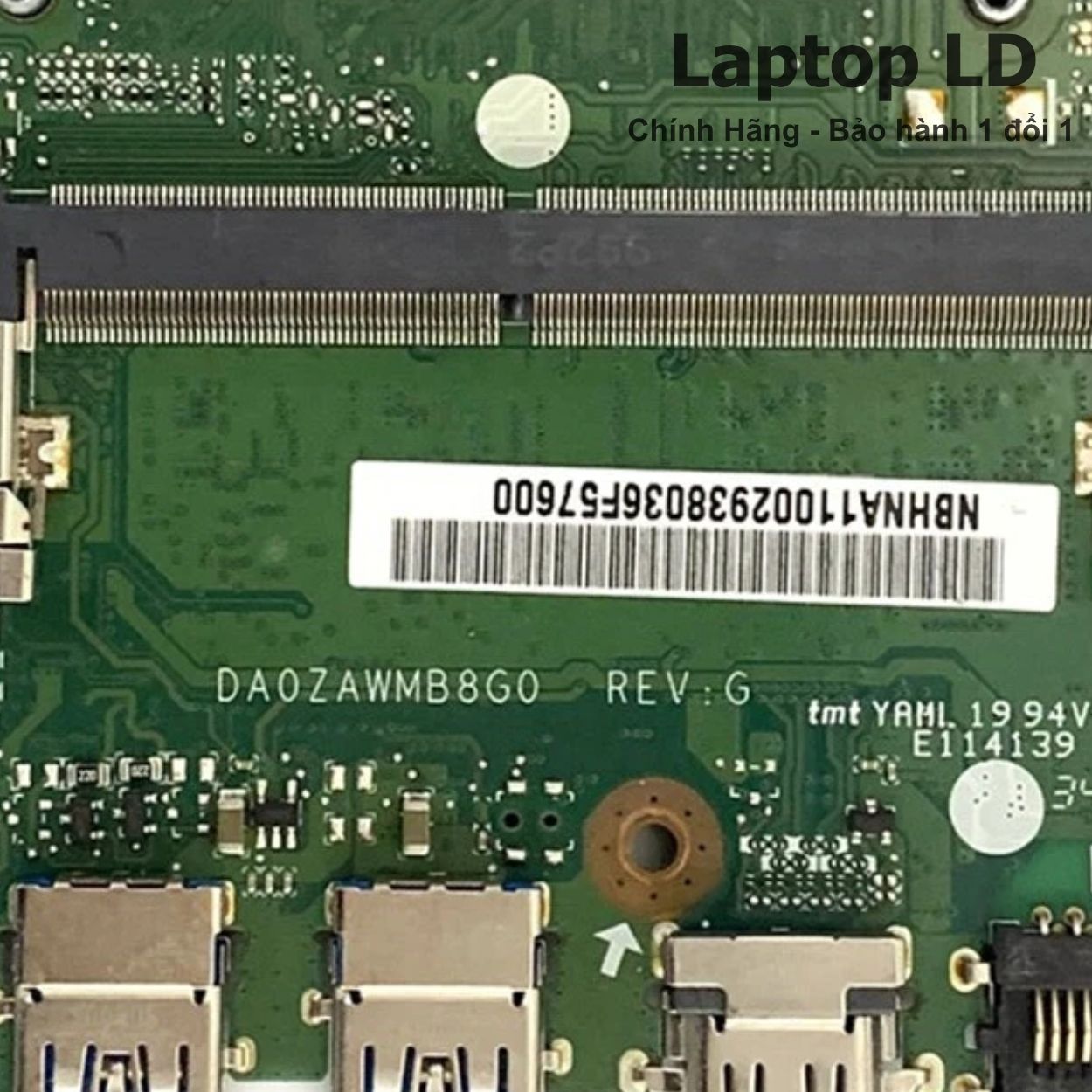

Làm sao kiểm tra đúng phiên bản DA0ZAWMB8G0 Rev G trước khi đặt?

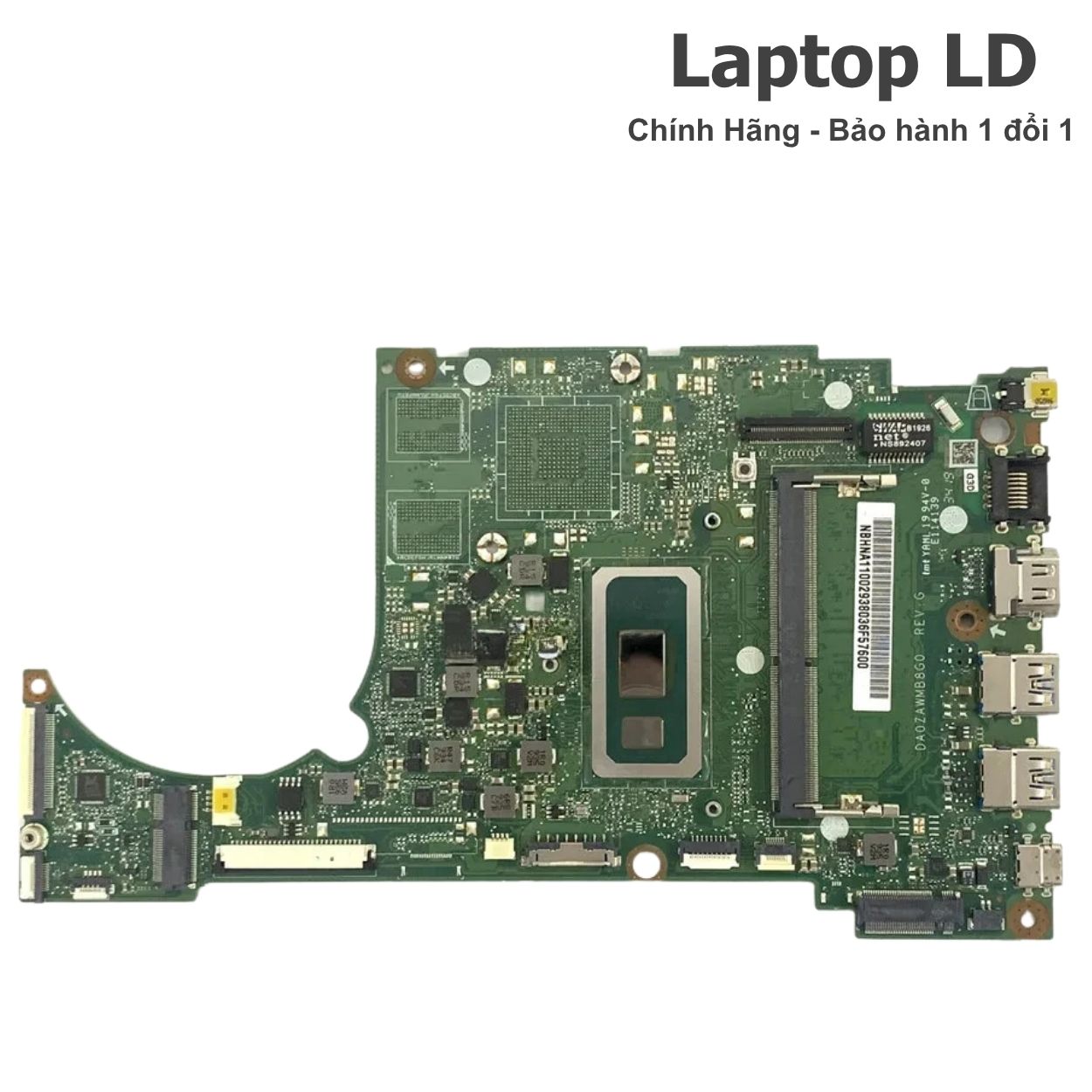

Đối chiếu dòng DA0ZAWMB8G0 Rev G in trên PCB, CPU i5-10210U, khu vực GPU MX230 và tem Acer P/N; với bản 4GB onboard, mã Acer đã xác minh là NB.HNU11.003. Có thể gửi ảnh main cũ để kỹ thuật Laptop LD xác nhận giúp.
Main được kiểm tra và bảo hành như thế nào?

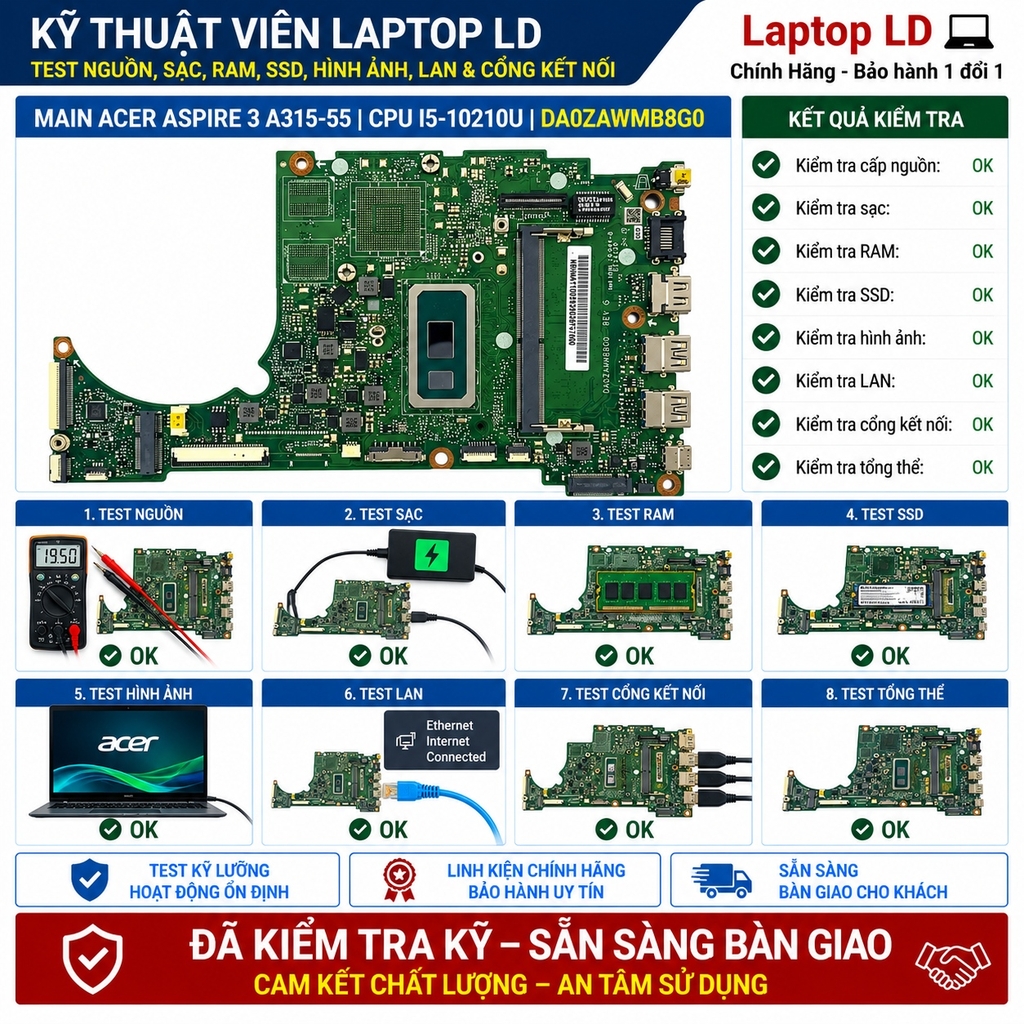

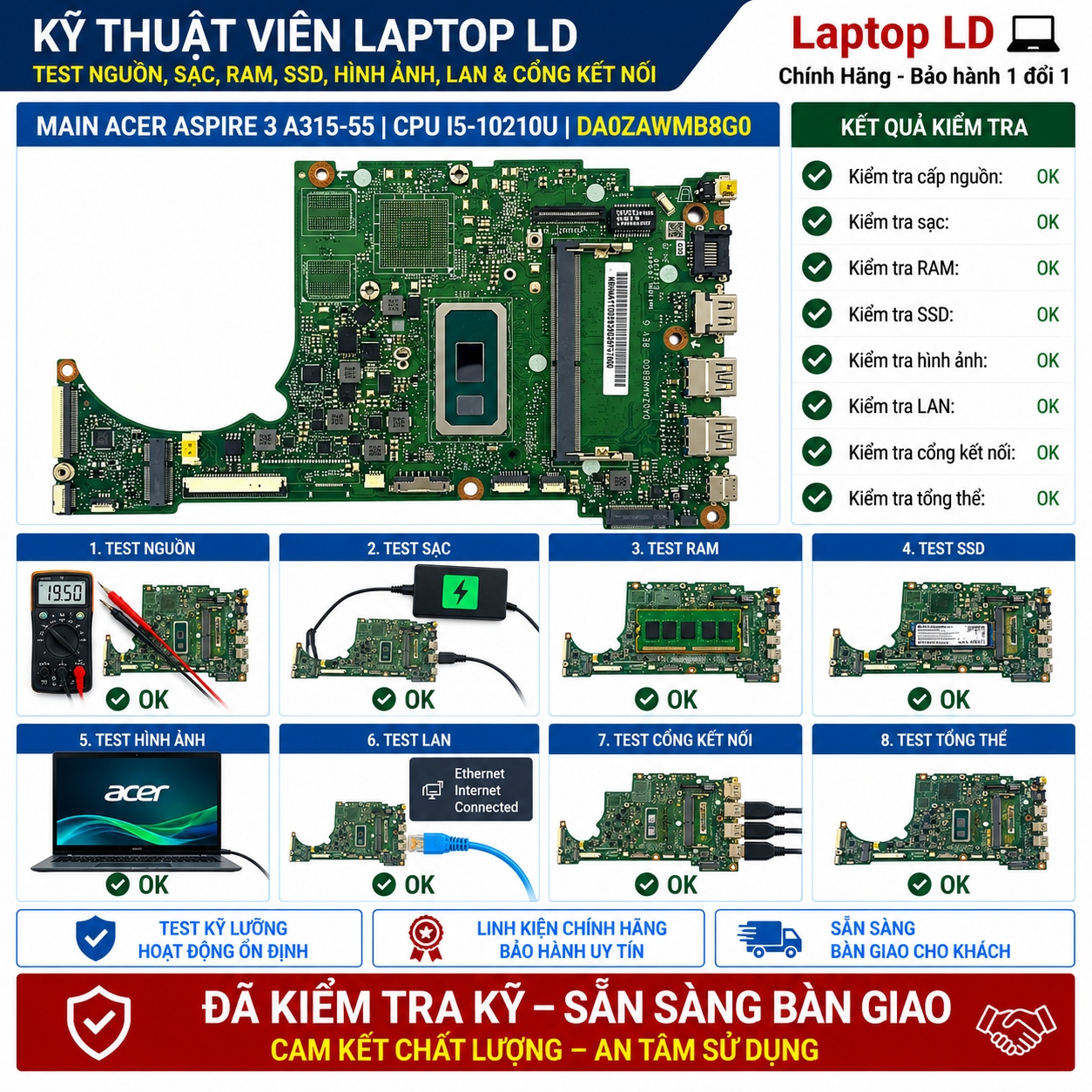

Main được kiểm tra nguồn, POST/BIOS, RAM, SSD/HDD, sạc, hình ảnh, GPU, cổng và nhiệt độ trước khi giao. Laptop LD áp dụng 1 đổi 1 trong 30 ngày theo chính sách công khai và hỗ trợ kiểm tra sau khi lắp.
