Laptop LD • Main MSI Gaming Katana 15 HX B14WFK
Thay main MSI Gaming Katana 15 HX B14WFK i7-14650HX đúng mã, test kỹ trước khi giao
Nếu MSI Gaming Katana 15 HX B14WFK bị không lên nguồn, không nhận sạc, treo logo MSI, không nhận RAM DDR5, không nhận SSD M.2 NVMe, mất HDMI, mất USB-C xuất hình, mất LAN RJ-45, lỗi GPU RTX 5060, quạt hú lớn, nóng bất thường hoặc lỗi sau khi vào nước, Laptop LD sẽ kiểm tra trước để xác định nên sửa main hay thay main MSI Katana 15 HX B14WFK CPU Intel Core i7-14650HX.
Bo mạch được đối chiếu theo đúng dòng Katana 15 HX B14WFK, CPU Intel Core i7-14650HX, chipset Intel HM770, GPU NVIDIA GeForce RTX 5060 Laptop GPU 8GB GDDR7, RAM DDR5-5600, SSD M.2 NVMe PCIe Gen4, cụm cổng USB-C/USB-A/HDMI/LAN và mạch sạc công suất cao trước khi lắp. Khách thay tại cửa hàng được hỗ trợ công lắp, kiểm tra lại các chức năng chính và nhận phiếu bảo hành rõ ràng.
Xác thực kỹ thuật
Thông tin kỹ thuật được Trung Tâm Laptop LD rà soát theo máy thực tế, cấu hình B14WFK, tem linh kiện MSI, layout bo mạch Katana 15 HX B14W và kinh nghiệm thay main laptop từ năm 2013, giúp khách chọn đúng main cho MSI Katana 15 HX B14WFK, hạn chế nhầm sang B14WGK RTX 5070 hoặc B14WEK RTX 5050.
- MSI Katana 15 HX
- B14WFK
- i7-14650HX
- Intel HM770
- RTX 5060 8GB
- DDR5-5600
- Max 96GB
- M.2 PCIe Gen4
- HDMI 2.1
- BH 1 đổi 1
Cần gửi gì để Laptop LD báo đúng main?
MSI Katana 15 HX B14W có nhiều nhánh B14WGK, B14WFK và B14WEK, khác GPU RTX 5070, RTX 5060 và RTX 5050. Gửi đủ ảnh giúp xác định đúng main B14WFK RTX 5060, đúng CPU i7-14650HX, đúng RAM DDR5, đúng SSD M.2 và đúng layout cổng.
Thông tin nên gửi trước
- Ảnh tem đáy máy, serial number, model đầy đủ B14WFK và mã SKU như 025VN/267VN nếu có.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh tem linh kiện MSI, mã in trên PCB, khu vực BIOS/EC và cụm nguồn GPU.
- Ảnh khu vực CPU i7-14650HX, GPU RTX 5060, VRAM GDDR7, khe RAM DDR5, khe SSD M.2, IC sạc và cụm cổng HDMI/LAN/USB-C.
- Mô tả lỗi thực tế: không nguồn, không sạc, treo logo, không nhận RAM, không nhận SSD, lỗi GPU, mất HDMI, mất LAN, vào nước hoặc từng sửa bo mạch.
Lợi ích khi gửi đủ ảnh
- Báo đúng bo mạch theo máy, hạn chế nhầm bản GPU RTX 5050/5060/5070.
- Biết trước nên sửa vùng nguồn, sạc, BIOS, GPU, RAM, SSD hay thay cả bo mạch.
- Đối chiếu đúng RAM DDR5-5600, SSD M.2 Gen4, USB-C DisplayPort/PD, HDMI 2.1 và LAN RJ-45.
- Rút ngắn thời gian khi mang máy đến cửa hàng hoặc gửi máy từ xa.
Vị trí linh kiện và ảnh tổng thể main MSI Katana 15 HX B14WFK i7-14650HX
Ảnh vị trí linh kiện giúp khách nhìn nhanh khu vực CPU i7-14650HX, GPU RTX 5060, VRAM GDDR7, RAM DDR5, SSD M.2, nguồn CPU/GPU, quạt tản nhiệt và cụm cổng ngoài trên bo mạch.

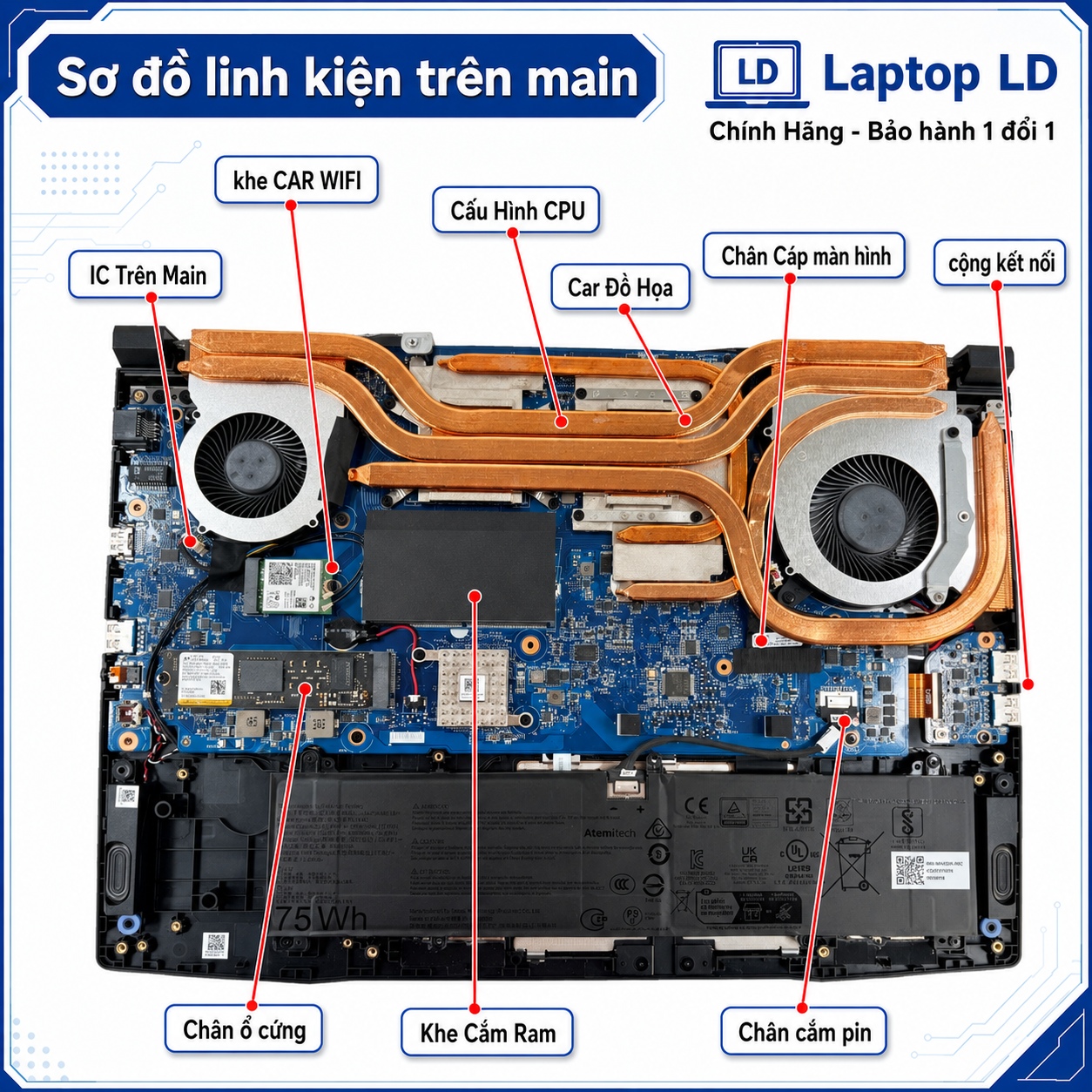

Vị trí CPU i7-14650HX, GPU RTX 5060, RAM DDR5, SSD M.2 và cụm cổng trên main MSI Katana 15 HX B14WFK

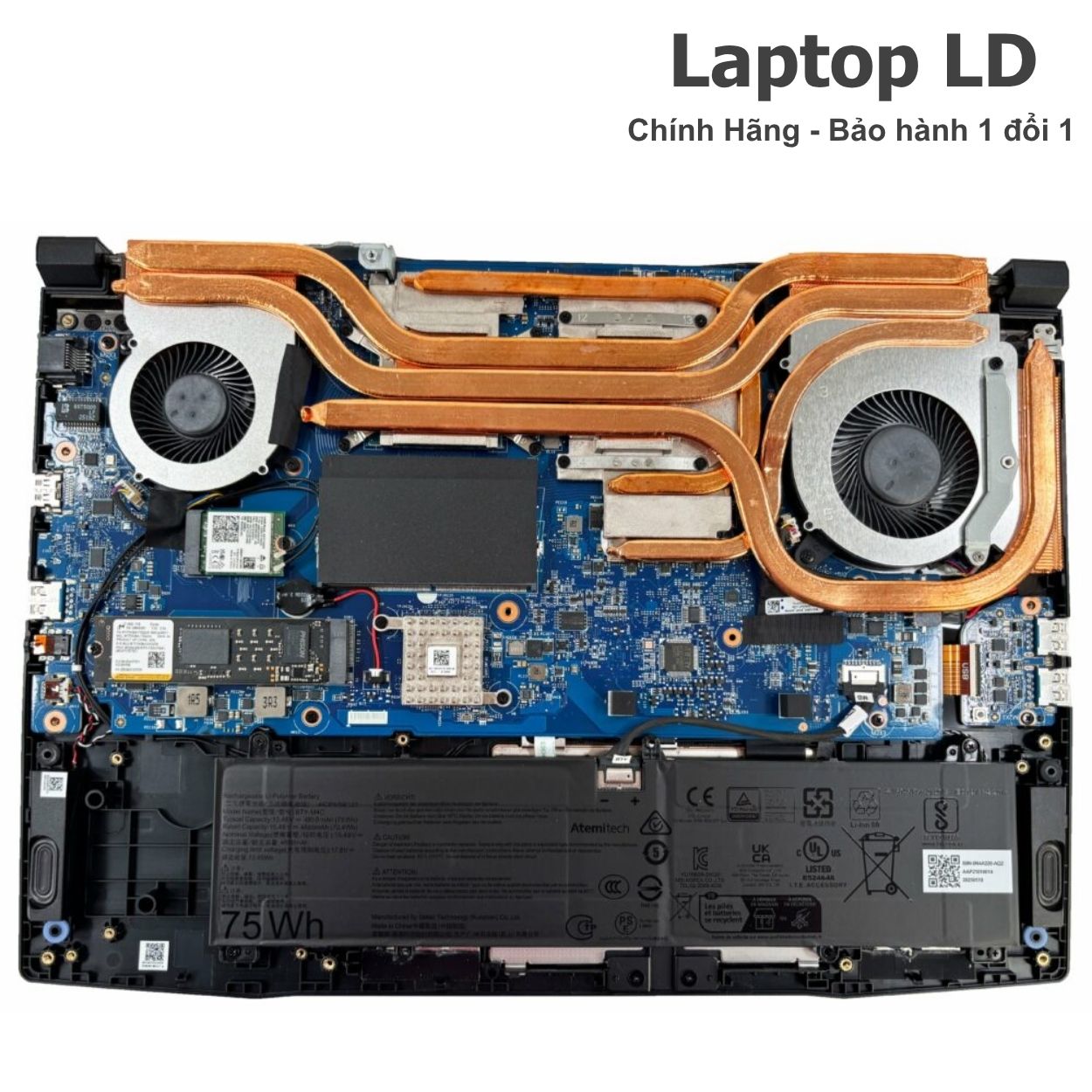

Mặt trước main MSI Katana 15 HX B14WFK – đối chiếu layout CPU, GPU, RAM, SSD và cụm cổng

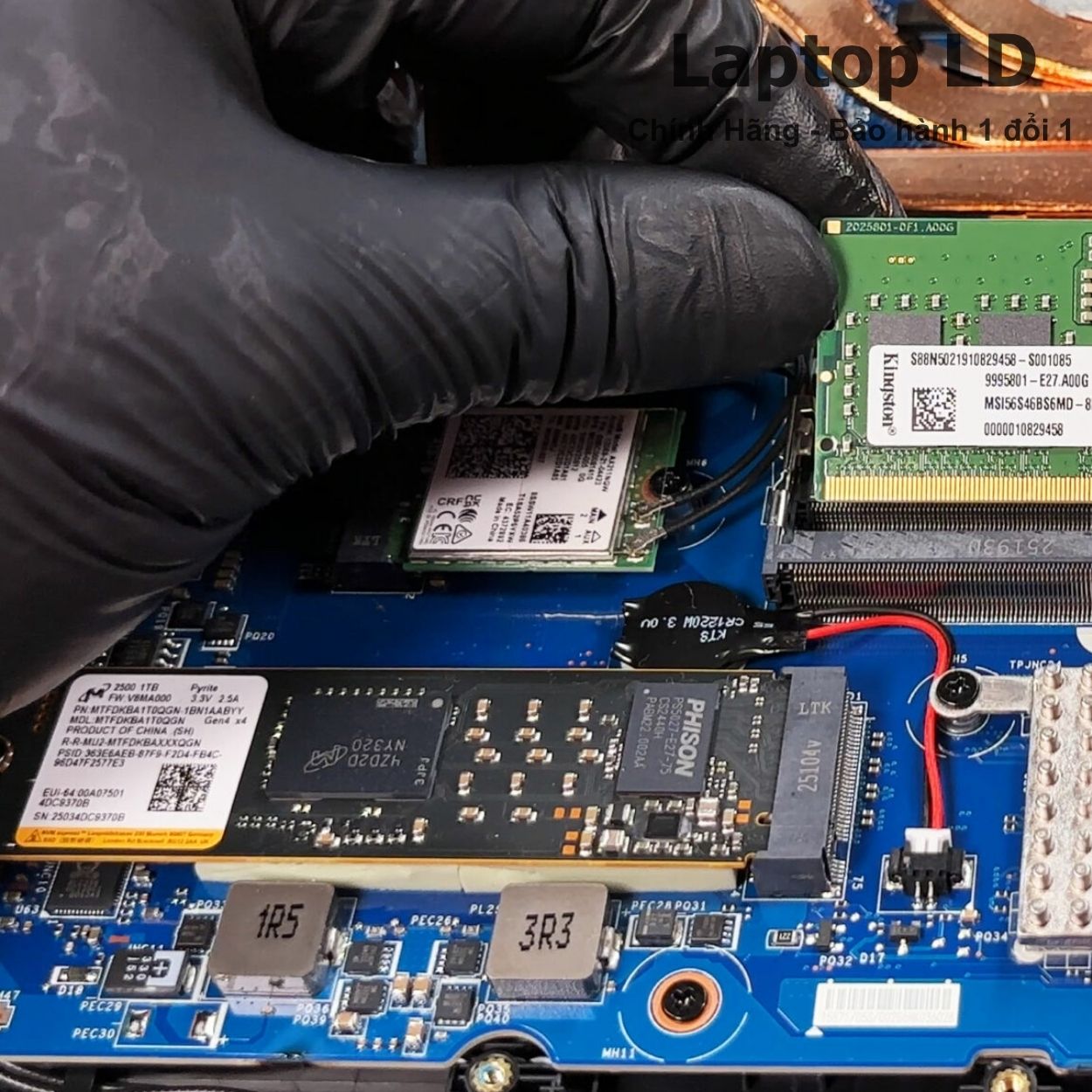

Khe ổ Cứng MSI Katana 15 HX B14WFK
Giá, tồn kho, công lắp và bảo hành
Giá main
Giá được báo sau khi đối chiếu đúng model B14WFK, CPU i7-14650HX, GPU RTX 5060, mã linh kiện MSI, tình trạng bo mạch và gói bảo hành. Với dòng main gaming RTX 50-series, số lượng có thể thay đổi theo ngày nên khách nên liên hệ trước khi đặt.
Công lắp
Khi thay bo mạch tại Laptop LD, khách được hỗ trợ công lắp và kiểm tra lại máy trước khi bàn giao. Nếu máy phát sinh lỗi phụ như SSD, RAM, màn, pin, sạc, cáp, quạt, tản nhiệt hoặc bàn phím RGB, kỹ thuật sẽ báo riêng trước khi xử lý.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể chờ lấy khi có sẵn đúng main và máy không vào nước, không chập cháy nặng, không phát sinh lỗi phụ. Máy từng sửa nhiều lần cần rà soát kỹ hơn để hạn chế lỗi tái phát.
Cam kết khi thay main tại Laptop LD
- Đối chiếu bo mạch trước khi lắp, không thay chéo khi chưa xác minh.
- Kiểm tra nguồn, sạc, RAM DDR5, SSD M.2, GPU RTX, hình ảnh, Wi-Fi, Bluetooth, âm thanh, bàn phím RGB, touchpad, camera, HDMI, LAN, USB-A, USB-C và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD kiểm tra rồi thanh toán theo điều kiện đơn hàng.
Bo mạch MSI Katana 15 HX B14WFK i7-14650HX dùng cho máy nào?
Dòng máy phù hợp
- MSI Gaming Katana 15 HX B14WFK.
- Cấu hình dùng CPU Intel Core i7-14650HX onboard.
- Chipset Intel HM770.
- GPU NVIDIA GeForce RTX 5060 Laptop GPU 8GB GDDR7 hàn trực tiếp trên bo mạch.
- RAM DDR5-5600, 2 khe RAM, tối đa 96GB theo thông số MSI.
- Ổ cứng dùng 1 khe M.2 SSD NVMe PCIe Gen4.
Không nên thay chéo khi chưa kiểm
- Không nhầm B14WFK RTX 5060 với B14WGK RTX 5070 hoặc B14WEK RTX 5050.
- Không nhầm i7-14650HX với i5-14450HX hoặc i9-14900HX.
- Không ghi RAM DDR4 hoặc RAM onboard vì dòng này dùng DDR5 rời 2 khe.
- Không đặt main chỉ theo tên Katana 15 HX; cần đối chiếu tem linh kiện MSI, GPU, CPU và layout cổng thực tế.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| CPU | Intel Core i7-14650HX, 16 nhân gồm 8 P-core + 8 E-core, 24 luồng, Turbo tối đa 5.2GHz, cache 30MB. | Nhầm sang i5-14450HX hoặc i9-14900HX. |
| Dòng máy | MSI Katana 15 HX B14WFK. | Nhầm B14WFK với B14WGK hoặc B14WEK do cùng dòng Katana 15 HX B14W. |
| GPU | NVIDIA GeForce RTX 5060 Laptop GPU 8GB GDDR7, MGP 115W Dynamic Boost. | Nhầm RTX 5050 8GB hoặc RTX 5070 8GB. |
| RAM | DDR5-5600, 2 khe RAM, tối đa 96GB. | Ghi sai DDR4, RAM onboard hoặc chỉ có 1 khe RAM. |
| Ổ cứng | 1 khe M.2 SSD NVMe PCIe Gen4. | Ghi sai có 2 khe SSD hoặc ghi SATA/mSATA. |
| Cổng ngoài | 1 RJ45, 1 USB-C 3.2 Gen2 hỗ trợ DisplayPort và Power Delivery 3.0, 3 USB-A 3.2 Gen2, 1 HDMI 2.1, 1 jack tai nghe/mic 3.5mm. | Ghi nhầm có Thunderbolt 4 hoặc thiếu USB-C PD/DP. |
| Màn hình | 15.6 inch FHD 144Hz hoặc QHD 2560x1440 165Hz IPS-Level tùy cấu hình. | Nhầm sang màn 17 inch hoặc dòng Katana đời cũ FHD 144Hz duy nhất. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp ảnh tem linh kiện, mã PCB, CPU, GPU, RAM, SSD và cụm cổng trước khi đặt hàng.
Ảnh chi tiết CPU, GPU, RAM, SSD và cụm cổng trên main MSI Katana 15 HX B14WFK
Nhóm ảnh này bổ sung cho bảng tránh nhầm, giúp đối chiếu đúng CPU i7-14650HX, GPU RTX 5060, VRAM GDDR7, RAM DDR5, SSD M.2 PCIe Gen4, USB-C DisplayPort/PD, HDMI 2.1, LAN RJ-45 và nguồn sạc.

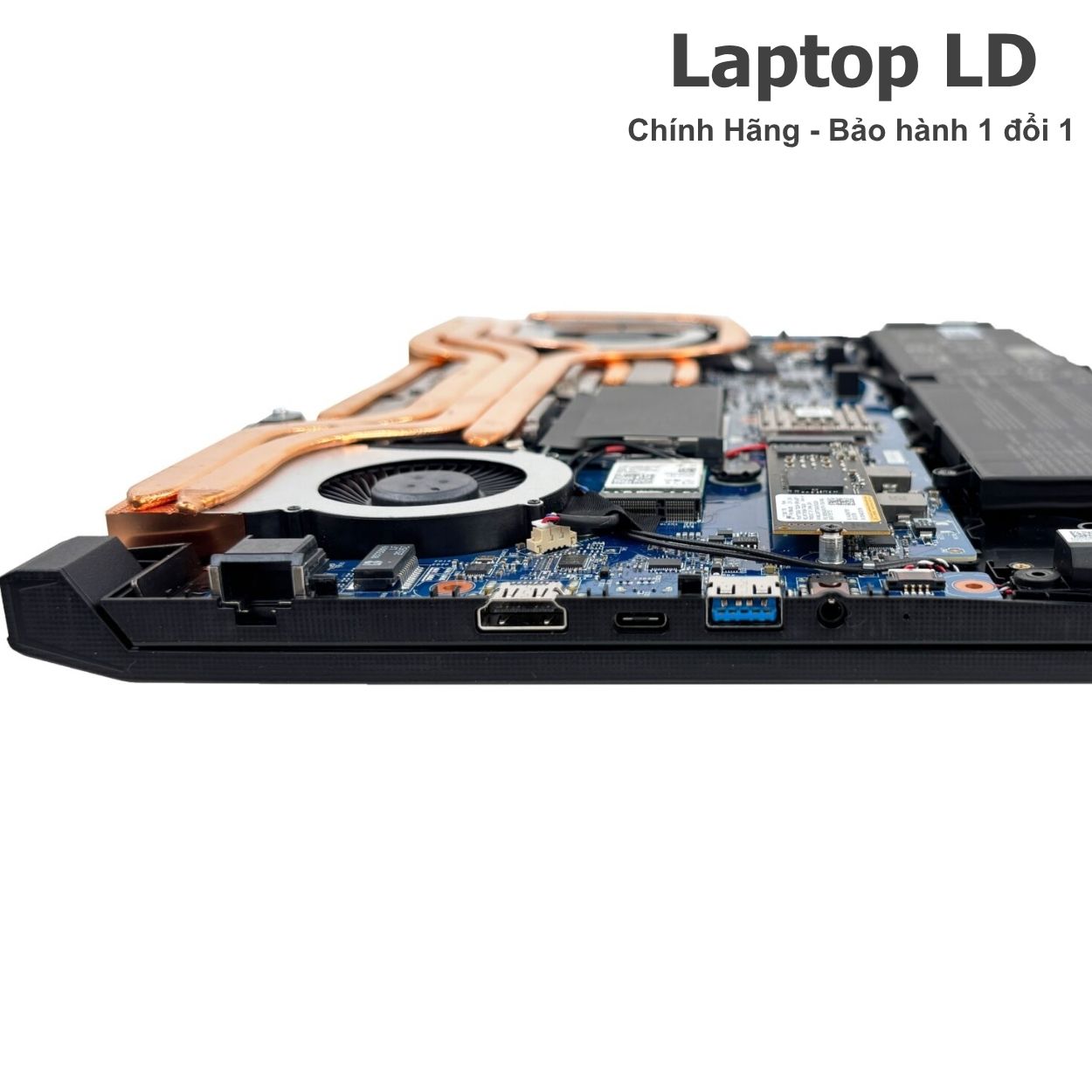

Cụm Cổng main MSI Katana 15 HX B14WFK

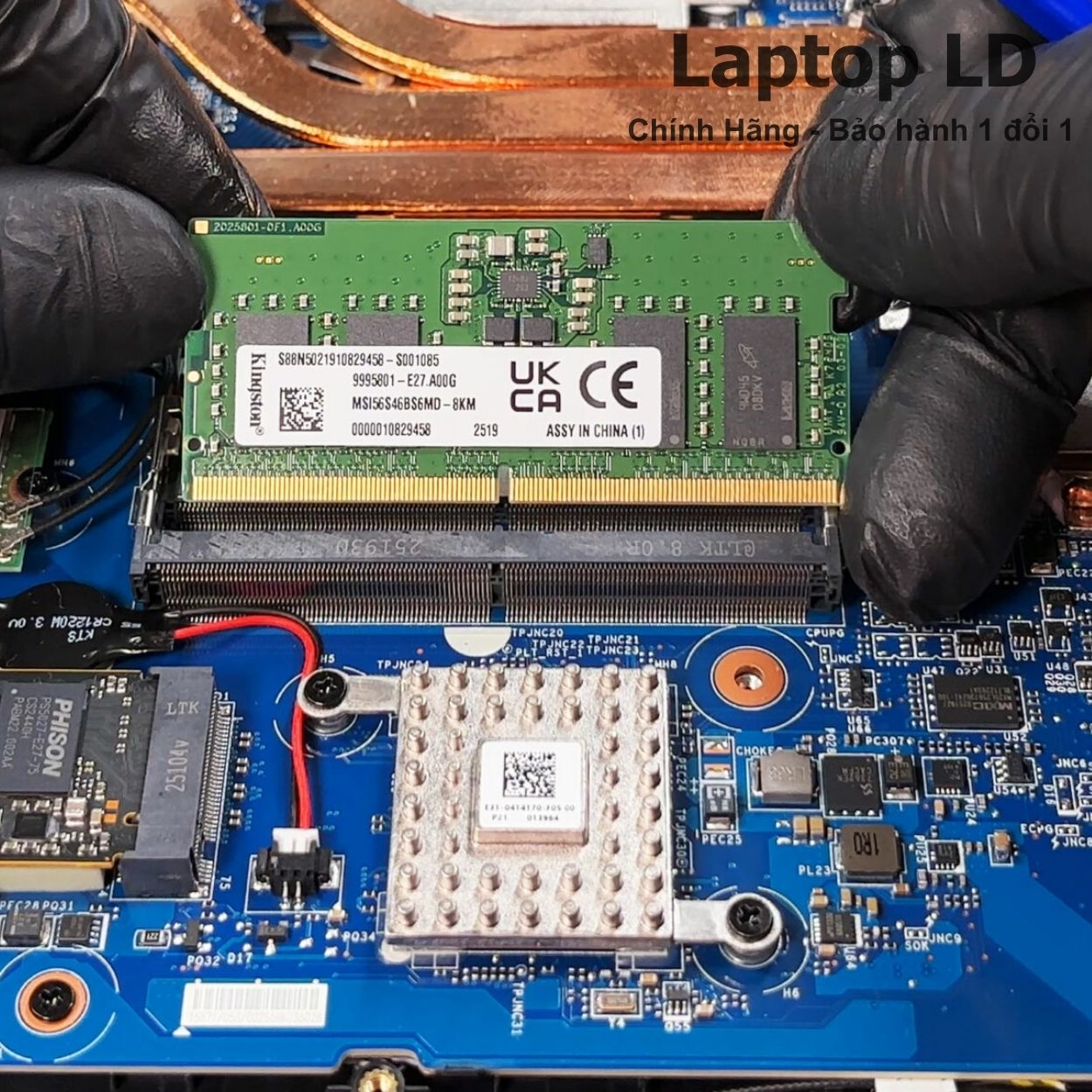

Khe RAM DDR5, SSD M.2 và cụm cổng USB-C, HDMI 2.1, LAN RJ-45 trên main MSI Katana 15 HX B14WFK
Dấu hiệu nên kiểm tra bo mạch MSI Katana 15 HX B14WFK
Lỗi nguồn, sạc và nhiệt
- Bấm nguồn không phản hồi, đèn sạc không sáng.
- Cắm sạc không nhận, sạc chập chờn hoặc báo pin nhưng không nạp.
- Máy tự tắt khi vào game, render hoặc chạy GPU RTX 5060 tải nặng.
- Quạt quay mạnh bất thường, CPU/GPU nóng nhanh sau khi bật máy.
Lỗi khởi động, RAM, SSD
- Treo logo MSI, khởi động lặp hoặc tự vào BIOS.
- Không nhận SSD M.2 NVMe dù SSD đã test tốt.
- Không nhận một khe RAM DDR5 hoặc lỗi dual-channel.
- Máy có nguồn nhưng màn hình đen, không xuất hình qua HDMI/USB-C.
Lỗi GPU, cổng và ngoại vi
- GPU RTX 5060 lỗi driver, lỗi Code 43, mất GPU rời hoặc crash khi tải nặng.
- USB-C không nhận dock, không xuất hình hoặc không nhận sạc PD.
- HDMI không xuất hình, LAN RJ-45 không nhận mạng dây.
- Máy từng vào nước, oxy hóa vùng cổng, cháy nguồn GPU hoặc đã sửa bo mạch nhiều lần.
Nên sửa hay thay bo mạch MSI Katana 15 HX B14WFK?
Không phải lỗi bo mạch nào cũng cần thay ngay. Laptop LD sẽ kiểm sạc, pin, RAM DDR5, SSD M.2, BIOS/EC, màn hình, cáp, HDMI, LAN, USB-A, USB-C, Wi-Fi, camera, bàn phím RGB, touchpad, quạt và nguồn CPU/GPU trước khi tư vấn phương án.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khoanh vùng được ở jack sạc, USB-A, USB-C, HDMI, LAN, IC bảo vệ hoặc nguồn phụ.
- Lỗi BIOS/EC có thể nạp/khôi phục và máy còn qua được các bước kiểm tra cơ bản.
- Lỗi không nhận SSD nằm ở socket M.2, nguồn SSD hoặc tiếp xúc cơ khí.
- Lỗi một cụm cổng đơn lẻ, chưa cháy lan sang CPU, GPU, VRAM hoặc nguồn chính.
Nên thay bo mạch khi cần ổn định hơn
- Lỗi CPU i7-14650HX, GPU RTX 5060, VRAM GDDR7 hoặc không POST sau khi đã loại trừ linh kiện phụ.
- Bo mạch chập nặng vùng nguồn CPU/GPU, nguồn 3V/5V, nguồn sạc hoặc nguồn RAM.
- Máy vào nước, oxy hóa nhiều lớp, cháy đen bảng mạch hoặc đã sửa nhiều lần nhưng lỗi quay lại.
- Mất đồng thời nhiều nhóm chức năng: nguồn, sạc, RAM, SSD, hình ảnh, LAN, USB, Wi-Fi, audio và bàn phím.
Thông số kỹ thuật chính
Bảng thông số dùng để đối chiếu nhanh sản phẩm main MSI Gaming Katana 15 HX B14WFK CPU i7-14650HX.
| Tên sản phẩm | Main MSI Gaming Katana 15 HX B14WFK CPU Intel Core i7-14650HX |
|---|---|
| Dòng máy tương thích | MSI Katana 15 HX B14WFK |
| Mã main / Board number | Chưa có mã board riêng từ khách; cần đối chiếu tem linh kiện MSI và layout bo mạch B14WFK thực tế trước khi thay. |
| CPU | Intel Core i7-14650HX onboard, 16 nhân gồm 8 P-core + 8 E-core, 24 luồng, Turbo tối đa 5.2GHz, cache 30MB, Processor Base Power 55W. |
| Chipset | Intel HM770. |
| GPU / VGA | NVIDIA GeForce RTX 5060 Laptop GPU 8GB GDDR7, MGP 115W Dynamic Boost; Intel UHD Graphics tích hợp trong CPU. |
| RAM | DDR5-5600, 2 khe RAM, tối đa 96GB; tần số thực tế tùy CPU và cấu hình RAM. |
| Ổ cứng | 1 khe M.2 SSD NVMe PCIe Gen4. |
| Cổng ngoài | 1 RJ45, 1 USB-C USB 3.2 Gen2 hỗ trợ DisplayPort và Power Delivery 3.0, 3 USB-A USB 3.2 Gen2, 1 HDMI 2.1 hỗ trợ 8K@60Hz/4K@120Hz, 1 jack tai nghe/mic 3.5mm. |
| Màn hình | 15.6 inch FHD 1920x1080 144Hz IPS-Level hoặc 15.6 inch QHD 2560x1440 165Hz IPS-Level tùy cấu hình. |
| Mạng và kết nối | Gb LAN, Wi-Fi 6E 802.11ax, Bluetooth 5.3. |
| Sạc | Adapter MSI công suất cao theo cấu hình GPU; cổng USB-C hỗ trợ Power Delivery 3.0 tối đa 100W cho sạc phụ/di chuyển nhẹ theo điều kiện MSI. |
| Đặc điểm cần lưu ý | Main gaming RTX 50-series, có MUX/Discrete Graphics Mode, Cooler Boost 5, bàn phím RGB 4 vùng và GPU RTX 5060 8GB GDDR7. |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có thể chọn gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Cần kiểm trước | Hướng xử lý |
|---|---|---|
| Không lên nguồn, không sáng đèn sạc | Adapter, jack sạc, pin, nút nguồn, nguồn chờ 3V/5V, nguồn CPU/GPU. | Chỉ thay bo mạch khi đã loại trừ sạc, pin, jack sạc và lỗi nút nguồn đơn giản. |
| Sạc lúc nhận lúc không | Củ sạc, dây sạc, jack DC-in, IC bảo vệ, mạch nhận adapter, pin. | Có thể sửa nếu lỗi khu vực jack sạc nhẹ; thay main nếu chập lan hoặc mất nhiều nguồn. |
| Treo logo MSI, khởi động lặp | SSD M.2, BIOS, EC, RAM DDR5, hệ điều hành, nhiệt độ, nguồn CPU. | Khoanh vùng phần mềm/SSD/BIOS/RAM trước khi kết luận lỗi bo mạch sâu. |
| Không nhận SSD M.2 | SSD, socket M.2, nguồn cấp SSD, BIOS, đường PCIe Gen4. | Có thể sửa socket/nguồn phụ nếu chưa lỗi từ chipset hoặc nhiều lớp mạch. |
| Không xuất hình qua HDMI/USB-C | Màn, cáp màn, HDMI, USB-C, driver, BIOS, iGPU, GPU RTX. | Cần phân biệt lỗi panel/cáp/cổng với lỗi bo mạch. |
| Máy vào nước | Vùng jack sạc, USB-C, HDMI, LAN, nguồn chờ, RAM, SSD, cáp màn, camera, touchpad, bàn phím. | Rà soát toàn máy vì nước có thể gây lỗi nhiều phần cùng lúc. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy bo mạch được kiểm tra nguồn, sạc, RAM DDR5, SSD M.2, GPU RTX 5060, hình ảnh, HDMI, LAN, USB-A, USB-C và nhiệt độ trước khi lắp vào máy.
Kỹ thuật viên Laptop LD test nguồn, RAM, SSD, GPU, hình ảnh và cổng kết nối trước khi bàn giao
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi, lịch sử vào nước/sửa chữa, tình trạng sạc, pin, RAM, SSD, màn hình, GPU, nhiệt độ và dữ liệu của khách.
-
Kiểm tra và khoanh vùng lỗi
Test adapter, jack sạc, pin, SSD M.2, RAM DDR5, BIOS/EC, hình ảnh, HDMI, LAN, USB-A, USB-C, Wi-Fi, quạt và các linh kiện liên quan.
-
Đối chiếu đúng main
Xác minh model MSI Katana 15 HX B14WFK, CPU i7-14650HX, GPU RTX 5060, RAM DDR5, SSD M.2 và bố trí cổng.
-
Báo phương án rõ ràng
Nếu còn sửa hiệu quả sẽ tư vấn sửa; nếu cần ổn định hơn sẽ báo thay main, thời gian xử lý và bảo hành trước khi làm.
-
Lắp đặt và test sau thay
Ngắt pin, tháo lắp đúng quy trình, vệ sinh quạt, tra keo tản nhiệt, test nguồn, sạc, RAM, SSD, màn hình, HDMI, LAN, USB, Wi-Fi, âm thanh, bàn phím, touchpad và nhiệt độ tải.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn lưu ý sử dụng sạc, tản nhiệt, vệ sinh quạt để hạn chế lỗi tái phát.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho trường hợp máy vào nước, rơi vỡ, cháy nổ do sạc/dock kém chất lượng hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách có thể xem chính sách bảo hành Laptop LD để nắm rõ điều kiện 1 đổi 1, trường hợp được hỗ trợ và trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Ảnh đóng gói giúp khách ở xa dễ hình dung cách bo mạch được bọc chống sốc trước khi gửi tỉnh và nhận hàng thanh toán.
Đóng gói main MSI Katana 15 HX B14WFK i7-14650HX chống sốc khi gửi tỉnh – khách nhận hàng, kiểm tra rồi thanh toán
Câu hỏi thường gặp
MSI Katana 15 HX B14WFK dùng CPU gì?
Bản này dùng Intel Core i7-14650HX onboard, 16 nhân 24 luồng, Turbo tối đa 5.2GHz và cache 30MB.
B14WFK dùng VGA gì?
B14WFK dùng NVIDIA GeForce RTX 5060 Laptop GPU 8GB GDDR7. Cần tránh nhầm với B14WGK RTX 5070 và B14WEK RTX 5050.
Máy dùng RAM gì?
Máy dùng RAM DDR5-5600, có 2 khe RAM và hỗ trợ tối đa 96GB theo thông số MSI. Tần số thực tế phụ thuộc CPU và cấu hình RAM.
Máy dùng SSD loại nào?
Máy dùng 1 khe SSD M.2 NVMe PCIe Gen4. Khi lỗi không nhận ổ, cần kiểm SSD, socket, BIOS và nguồn SSD trước khi kết luận hỏng main.
Máy có Thunderbolt 4 không?
Không ghi Thunderbolt 4 cho bản này. Cổng USB-C là USB 3.2 Gen2, hỗ trợ DisplayPort và Power Delivery 3.0 theo thông số MSI.
Không nhận GPU RTX 5060 có chắc phải thay main không?
Chưa chắc. Cần kiểm driver, BIOS, nguồn GPU, VRAM, nhiệt độ, cáp màn, chế độ GPU và lỗi phần mềm. Nếu GPU/VRAM lỗi vật lý hoặc chập nguồn GPU nặng thì thay main sẽ ổn định hơn.
Thay bo mạch có mất dữ liệu không?
Thông thường dữ liệu nằm trên SSD nên thay bo mạch thường không làm mất dữ liệu. Tuy nhiên khách vẫn nên sao lưu trước nếu máy còn truy cập được, nhất là khi máy từng vào nước hoặc chập nguồn.
Cần gửi gì để báo giá chính xác?
Khách nên gửi serial, ảnh tem đáy, model B14WFK, ảnh tem linh kiện MSI, ảnh hai mặt bo mạch, ảnh khu vực CPU/GPU/RAM/SSD/cụm cổng và mô tả lỗi thực tế.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD kiểm tra rồi thanh toán theo điều kiện đơn hàng. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
