Laptop LD • Main MSI Gaming Katana 15 B13UDXK
Thay main MSI Katana 15 B13UDXK i7-13620H RTX 3050 6GB đúng cấu hình
Main MSI Katana 15 B13UDXK dùng CPU Intel Core i7-13620H và NVIDIA GeForce RTX 3050 Laptop GPU 6GB GDDR6, công suất đồ họa tối đa 75W. Nền máy được hệ thống nhận diện là MS-1585, có hai khe RAM DDR5-5200, hai khe SSD M.2 NVMe PCIe Gen4, USB-C xuất hình DisplayPort, HDMI 2.1, LAN Gigabit, pin 53,5Wh và adapter 180W. MS-1585 là mã nền/model hệ thống; mã PCB vật lý, revision và MSI part number phải đọc trực tiếp trên bo mạch thật.
- CPU i7-13620H
- 10 nhân 16 luồng
- RTX 3050 6GB
- 2 khe DDR5
- 2 khe M.2 Gen4
- HDMI 2.1
Xác thực kỹ thuật: MSI Việt Nam xác nhận B13UDXK có cấu hình i7-13620H, RTX 3050 6GB GDDR6 75W, hai khe DDR5 tối đa 64GB, hai khe M.2 Gen4, USB-C 5Gbps có DisplayPort, HDMI 2.1, LAN Gigabit, pin 53,5Wh và sạc 180W. Geekbench nhận diện motherboard là MS-1585; không tự suy diễn đây là mã PCB in trên board.

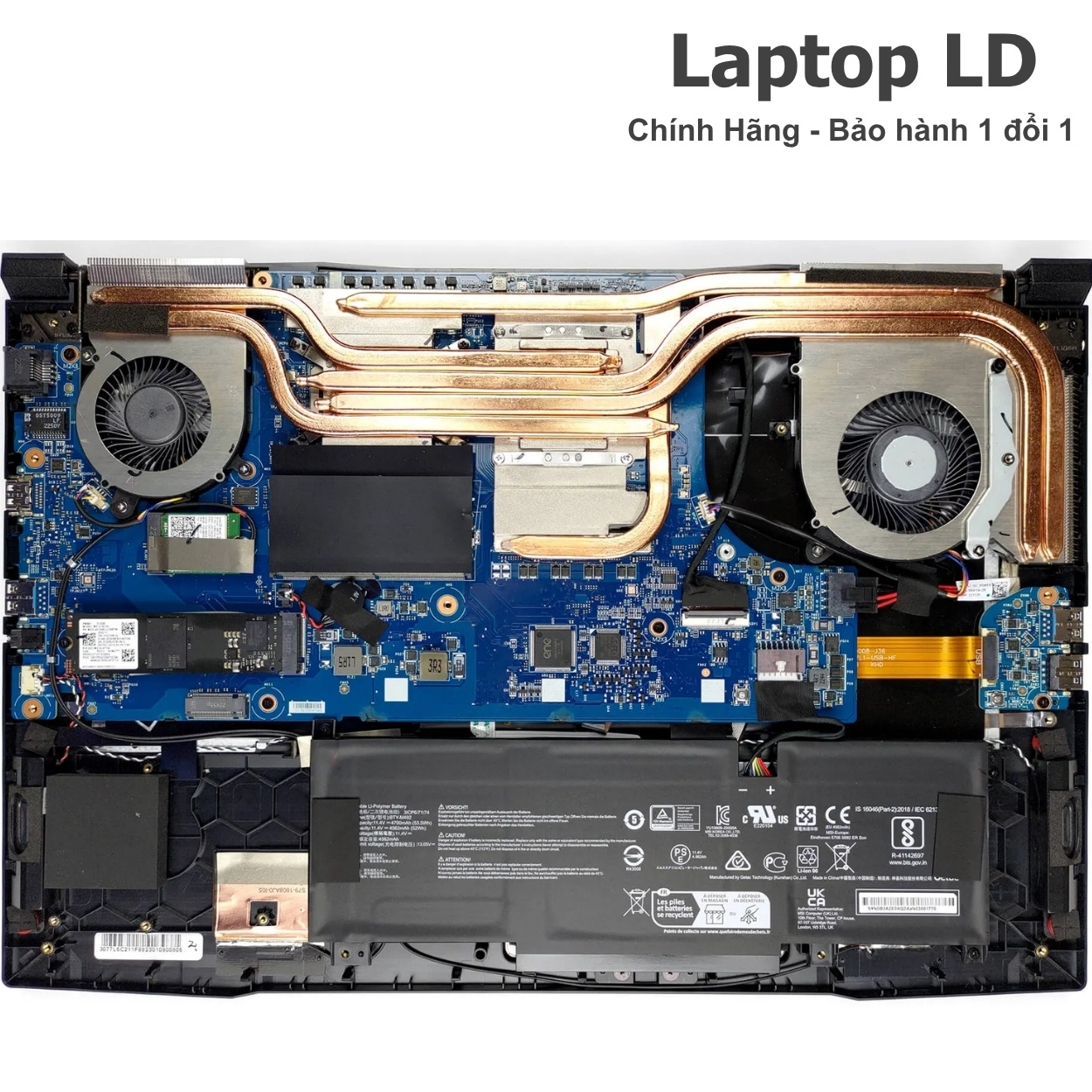

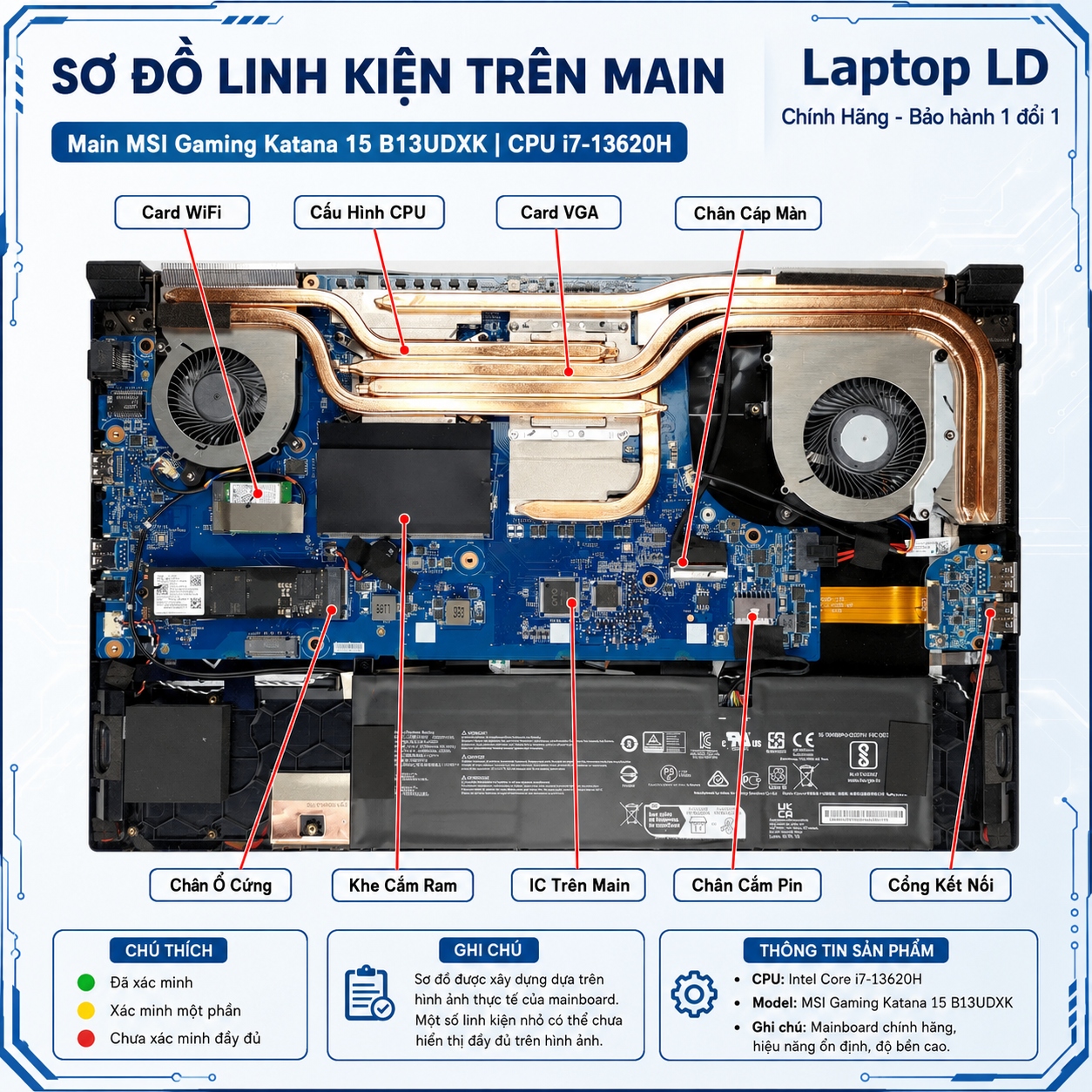

Vị trí linh kiện và ảnh tổng thể main MSI Katana 15 B13UDXK i7-13620H
Ảnh thực tế giúp nhận biết CPU i7-13620H, GPU RTX 3050, sáu chip VRAM GDDR6, hai khe SO-DIMM DDR5, hai khe SSD M.2 Gen4, module Wi-Fi, mạch nguồn CPU/GPU, USB-C DisplayPort, HDMI 2.1, LAN RJ-45, ba USB-A, DC-in và các đầu cáp pin, màn hình, quạt kép, bàn phím RGB, touchpad, loa và camera.
Cần gửi gì để Laptop LD báo đúng main?
Katana 15 B13U có nhiều nhánh B13UDXK, B13UCXK và B13V với CPU/GPU khác nhau. Chỉ tên Katana 15 hoặc mã MS-1585 chưa đủ để khóa đúng bo mạch.
Thông tin nên gửi trước
- Ảnh tem đáy ghi rõ Katana 15 B13UDXK, SKU khu vực và serial.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh mã PCB vật lý, revision và tem MSI part number.
- Ảnh khu vực CPU i7-13620H, RTX 3050 và toàn bộ chip VRAM.
- Ảnh hai khe RAM DDR5 và hai khe SSD M.2.
- Ảnh USB-C, HDMI, LAN, ba USB-A, audio và DC-in.
- Ảnh adapter 180W, pin 53,5Wh và cụm quạt/tản nhiệt.
- Mô tả lỗi nguồn, GPU, RAM/SSD, cổng, nhiệt độ hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác nhận đúng B13UDXK RTX 3050 6GB thay vì B13UCXK.
- Khóa đúng i7-13620H, tránh nhầm i5-13420H hoặc i5-13500H.
- Đối chiếu đúng mã PCB, revision và MSI part number.
- Xác nhận đủ sáu chip VRAM GDDR6 và đúng tản nhiệt.
- Tránh nhầm main B13V RTX 4050/4060 dù cùng chassis MS-1585.
- Rút ngắn thời gian kiểm tra và tránh mua sai bo.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá được báo theo CPU, GPU, VRAM, mã PCB, MSI part number, revision, tình trạng bo và gói bảo hành.
Công lắp
Kiểm tra adapter 180W, pin, quạt kép/tản nhiệt, RAM, hai SSD, Wi-Fi, màn hình, USB-C, HDMI, LAN và USB-A.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày; có gói mở rộng lên tới 24 tháng.
Thời gian xử lý
Bo từng sửa CPU/GPU/VRAM, BIOS/EC, nguồn hoặc vào nước cần kiểm tra sâu hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Katana 15 B13UDXK, i7-13620H, RTX 3050 6GB và revision.
- Không dùng MS-1585 thay cho mã PCB/part number khi chưa xem bo thật.
- Kiểm tra RAM, hai SSD, USB-C DisplayPort, HDMI 2.1, LAN, Wi-Fi, camera, bàn phím RGB và nhiệt độ.
- Test tải CPU/GPU, công suất adapter và độ ổn định trước khi bàn giao.
- Có phiếu bảo hành, giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch MSI Katana 15 B13UDXK i7-13620H dùng cho máy nào?
Tương thích đã có căn cứ
- MSI Gaming Katana 15 B13UDXK.
- CPU Intel Core i7-13620H onboard.
- NVIDIA GeForce RTX 3050 Laptop GPU 6GB GDDR6, bus 96-bit.
- Công suất GPU tối đa 75W với Dynamic Boost.
- Nền hệ thống/chassis MS-1585.
- Hai khe SO-DIMM DDR5-5200, tối đa 64GB.
- Hai khe SSD M.2 NVMe PCIe Gen4.
- USB-C 5Gbps có DisplayPort, HDMI 2.1 và LAN Gigabit.
Không nên thay chéo khi chưa kiểm
- Không nhầm B13UDXK RTX 3050 với B13UCXK hoặc dòng B13V RTX 4050/4060.
- Không nhầm i7-13620H với i5-13420H hoặc i5-13500H.
- Không coi MS-1585 là mã PCB vật lý duy nhất.
- Không ghi RAM DDR4; nền B13UDXK dùng DDR5.
- Không ghi một khe SSD; MSI công bố hai khe M.2 Gen4.
- Không ghi USB-C có Power Delivery để sạc máy; MSI chỉ công bố dữ liệu + DisplayPort.
- Không kết luận lỗi main trước khi loại trừ adapter, pin, RAM, SSD, màn hình và tản nhiệt.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | MSI Katana 15 B13UDXK. | Nhầm B13UCXK, B13V hoặc Katana 17. |
| Nền máy | MS-1585 là system/chassis ID. | Dùng MS-1585 thay cho mã PCB/part number vật lý. |
| Mã main | Đọc trực tiếp mã PCB và revision trên bo. | Tự suy đoán mã main từ tên model. |
| CPU | i7-13620H, 10 nhân, 16 luồng, Turbo tối đa 4,90GHz. | Nhầm i5-13420H hoặc i5-13500H. |
| GPU | RTX 3050 Laptop 6GB GDDR6, 96-bit, tối đa 75W. | Ghi RTX 3050 4GB hoặc RTX 4050. |
| RAM | 2 khe DDR5-5200, tối đa 64GB. | Ghi DDR4 hoặc RAM hàn. |
| SSD | 2 khe M.2 NVMe PCIe Gen4. | Ghi một khe SSD hoặc khay SATA 2,5 inch. |
| Cổng | USB-C 5Gbps DP, 2 USB-A 5Gbps, 1 USB-A 2.0, HDMI 2.1, RJ-45 và audio. | Ghi Thunderbolt hoặc USB-C sạc máy. |
| Pin và sạc | Pin 3 cell 53,5Wh; adapter 180W. | Dùng sạc thiếu công suất hoặc ghi pin 90Wh. |
Hướng dẫn tránh mua nhầm main
Xem hướng dẫn chọn main laptop đúng mã để chụp mã PCB, MSI part number, CPU, GPU, VRAM, RAM, SSD và cụm cổng.

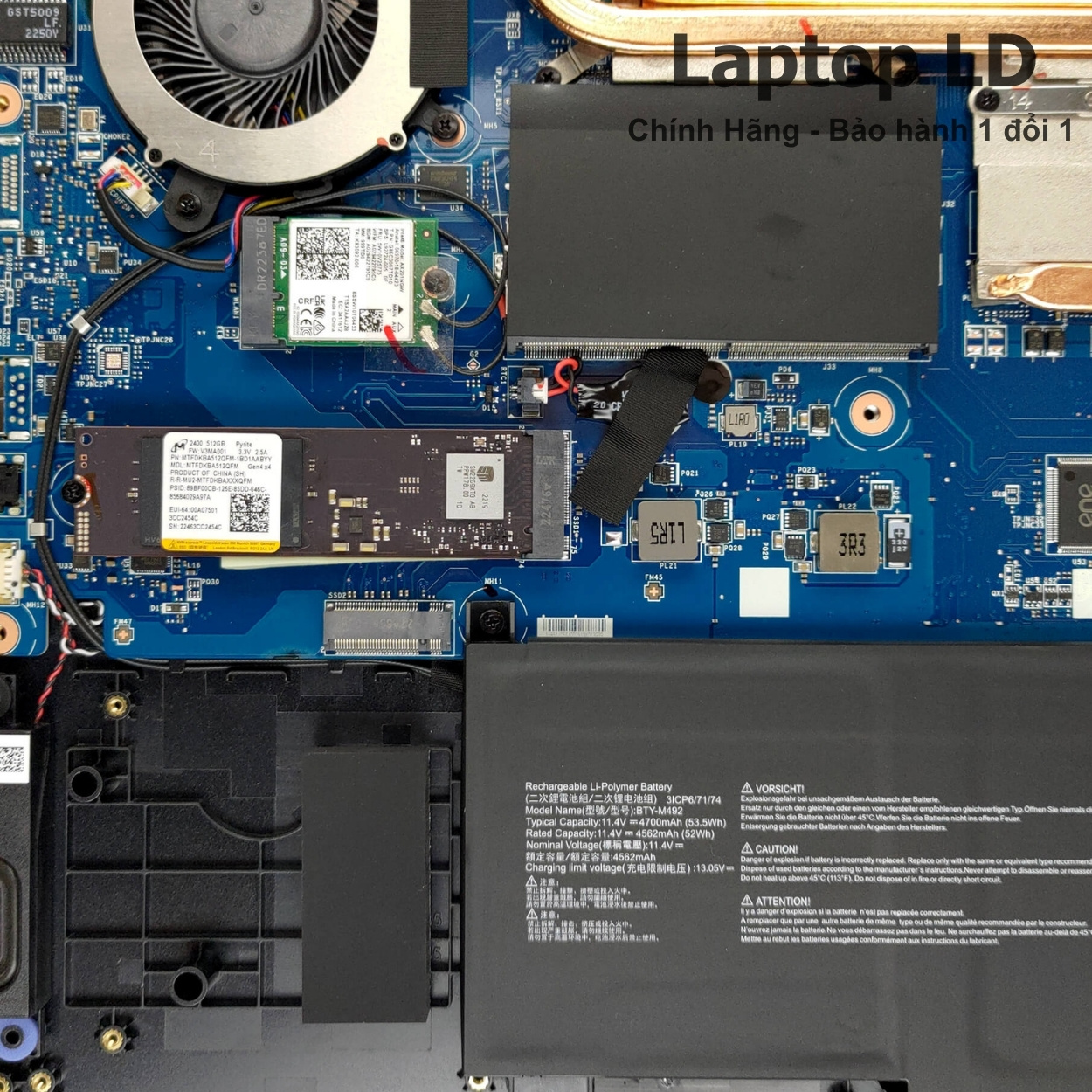

Ảnh chi tiết CPU, GPU, VRAM, RAM và SSD trên main MSI Katana 15 B13UDXK
Nhóm ảnh giúp đối chiếu CPU i7-13620H, RTX 3050, VRAM 6GB GDDR6, hai khe DDR5, hai khe M.2 Gen4, module Wi-Fi, USB-C, HDMI 2.1, LAN và cụm nguồn.
Dấu hiệu nên kiểm tra bo mạch MSI Katana 15 B13UDXK
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi hoặc chỉ sáng đèn rồi tắt.
- Không nhận adapter 180W hoặc báo sạc chập chờn.
- Máy báo sạc nhưng tụt pin khi tải CPU/GPU.
- Jack DC-in nóng, lỏng hoặc chập.
- USB-C chập sau khi dùng dock/màn hình ngoài.
- Nguồn chờ có nhưng không khởi tạo đủ nguồn CPU/GPU/RAM.
Lỗi RAM, SSD và BIOS
- Treo logo MSI, khởi động lặp hoặc tự vào BIOS.
- Lỗi thanh RAM/khe SO-DIMM gây không POST hoặc xanh màn.
- Không nhận một trong hai SSD M.2.
- Mất SSD sau sleep hoặc lỗi Windows/VMD.
- BIOS/EC lỗi sau cập nhật hoặc mất nguồn.
- Máy chỉ nhận một khe RAM hoặc chạy sai tốc độ.
Lỗi GPU, hình ảnh và nhiệt độ
- Mất RTX 3050 trong BIOS/Windows.
- Rác hình, crash game, lỗi driver hoặc màn đen khi chuyển GPU.
- HDMI 2.1 hoặc USB-C DisplayPort không xuất hình.
- GPU/VRAM quá nhiệt, tụt xung hoặc máy tự tắt.
- LAN, USB-A, USB-C, Wi-Fi, audio hoặc camera mất nhận.
- Máy vào nước làm oxy hóa mạch nguồn GPU/VRAM.
Nên sửa hay thay bo mạch MSI Katana 15 B13UDXK?
Main có CPU, GPU và VRAM hàn nên cần loại trừ adapter, pin, RAM, SSD, màn hình và tản nhiệt trước khi kết luận thay bo.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở DC-in, USB-C, HDMI, LAN, USB-A hoặc linh kiện bảo vệ.
- BIOS/EC lỗi có thể nạp lại, CPU/GPU/VRAM chưa chập.
- Không nhận SSD do socket, nguồn 3,3V hoặc đường PCIe.
- Một khe RAM lỗi nhưng nguồn RAM và CPU còn ổn định.
- Oxy hóa nhẹ được phát hiện sớm.
- Chi phí sửa hợp lý và khả năng ổn định cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i7-13620H hoặc RTX 3050 lỗi nặng, chập nguồn lõi.
- VRAM lỗi nhiều chip, lỗi bus hoặc crash lặp lại khi tải.
- Chập nặng nhiều tầng nguồn hoặc cháy PCB.
- Main cong, đứt mạch nhiều lớp hoặc ăn mòn diện rộng.
- Bo đã sửa nhiều lần nhưng lỗi tái phát.
- Chi phí sửa sâu gần bằng main thay thế đã test đầy đủ.
Thông số kỹ thuật chính
Thông số dưới đây áp dụng cho MSI Katana 15 B13UDXK i7-13620H RTX 3050 6GB. Mã PCB, MSI part number, revision và dung lượng RAM/SSD lắp sẵn phải kiểm theo máy thực tế.
| Tên sản phẩm | Main MSI Gaming Katana 15 B13UDXK CPU Intel Core i7-13620H RTX 3050 6GB |
|---|---|
| Dòng máy tương thích | MSI Katana 15 B13UDXK; cần kiểm SKU khu vực, serial, mã PCB và MSI part number |
| Nền máy / system ID | MS-1585; đây không phải căn cứ duy nhất để khóa mã PCB vật lý |
| Mã main / MSI part number | Chưa khóa khi chưa có ảnh chữ in PCB và tem bo mạch; không suy đoán từ tên MS-1585 |
| CPU | Intel Core i7-13620H onboard, 10 nhân gồm 6 P-core + 4 E-core, 16 luồng, Turbo tối đa 4,90GHz, 24MB Intel Smart Cache, Processor Base Power 45W |
| GPU / VRAM | NVIDIA GeForce RTX 3050 Laptop GPU 6GB GDDR6, bus 96-bit, công suất đồ họa tối đa 75W với Dynamic Boost; Intel UHD Graphics tích hợp dùng cho chế độ tiết kiệm điện |
| RAM hỗ trợ | 2 khe SO-DIMM DDR5-5200, tối đa 64GB theo MSI; dung lượng lắp sẵn thay đổi theo SKU |
| Ổ cứng hỗ trợ | 2 khe M.2 SSD NVMe PCIe Gen4; dung lượng SSD lắp sẵn 512GB hoặc 1TB tùy SKU |
| Khe trên main | 2 khe RAM SO-DIMM, 2 khe SSD M.2, khe WLAN M.2, đầu pin, màn hình, bàn phím RGB, touchpad, loa, quạt kép và camera |
| Cổng ngoài | 1 USB-C 3.2 Gen1 5Gbps có DisplayPort; 2 USB-A 3.2 Gen1 5Gbps; 1 USB-A 2.0; HDMI 2.1 tối đa 8K@60Hz/4K@120Hz; LAN RJ-45; audio combo và DC-in |
| USB-C | Hỗ trợ dữ liệu và xuất hình DisplayPort; MSI không công bố Power Delivery để sạc máy |
| Màn hình tương thích | 15,6 inch Full HD 1920×1080, 144Hz, IPS-Level, không cảm ứng |
| Mạng và kết nối | Intel Wi-Fi 6E AX211, Bluetooth 5.3 và Gigabit LAN trên các SKU Việt Nam chính thức |
| Pin | Pin lithium-polymer 3 cell 53,5Wh |
| Sạc | Adapter MSI 180W; cần dùng đúng đầu sạc và công suất để bảo đảm tải CPU/GPU |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu; có gói mở rộng tới 24 tháng. Xem chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn | Adapter 180W, jack DC-in, pin, nguồn chờ hoặc chập nguồn chính. | Thử adapter đúng công suất, ngắt pin và đo dòng chờ. |
| Tụt pin khi chơi game | Adapter thiếu công suất, GPU tải cao, pin yếu hoặc giới hạn nguồn. | Kiểm adapter 180W, công suất GPU và tình trạng pin. |
| Treo logo | BIOS/EC, RAM, SSD, CPU/GPU hoặc thiết bị ngoại vi. | Tháo SSD, thử từng thanh/khe RAM và reset BIOS. |
| Không nhận RAM | Thanh RAM, khe SO-DIMM, nguồn RAM, BIOS hoặc CPU. | Vệ sinh khe, đổi thanh/khe và kiểm nguồn RAM. |
| Không nhận SSD | SSD, socket M.2, nguồn 3,3V, BIOS hoặc đường PCIe. | Đổi ổ giữa hai khe, đo nguồn và kiểm BIOS/VMD. |
| Mất RTX 3050 | Driver, BIOS, nguồn GPU, chip GPU hoặc VRAM. | Kiểm model B13UDXK, Device Manager, nguồn GPU/VRAM và chạy tải có giám sát. |
| Rác hình/crash tải | VRAM, GPU, nguồn GPU, driver hoặc quá nhiệt. | Kiểm nhiệt độ, bộ nhớ đồ họa và nguồn GPU. |
| Mất USB-C/HDMI/LAN | Cổng, linh kiện bảo vệ, controller, driver hoặc BIOS. | Thử cáp/thiết bị khác và kiểm nguồn/tín hiệu cổng. |
| Máy vào nước | Oxy hóa nguồn, GPU, VRAM, RAM, USB-C hoặc bàn phím. | Ngắt pin, soi bo và đo chập trước khi cấp nguồn. |

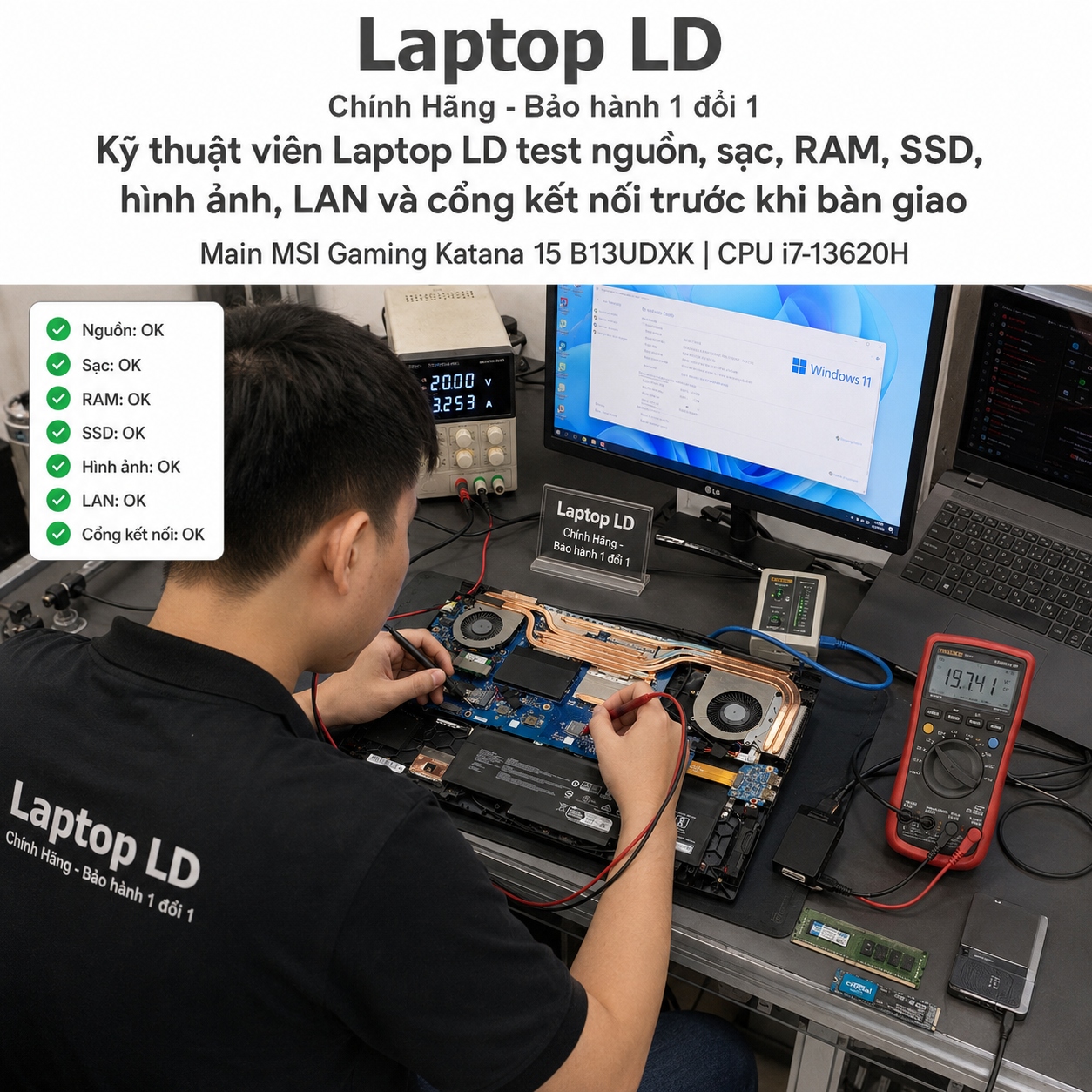

Ảnh test bo mạch trước khi thay
Ảnh test cần thể hiện nguồn 180W, CPU, RTX 3050/VRAM, RAM DDR5, hai SSD M.2, màn hình 144Hz, USB-C DisplayPort, HDMI 2.1, LAN, USB-A, Wi-Fi và nhiệt độ.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận SKU/serial, lỗi nguồn, GPU, RAM, SSD, hình ảnh, cổng và lịch sử sửa chữa.
-
Kiểm tra và khoanh vùng lỗi
Test adapter, pin, RAM, SSD, BIOS/EC, GPU/VRAM, màn hình, LAN và từng cổng.
-
Đối chiếu đúng main
Xác minh B13UDXK, i7-13620H, RTX 3050 6GB, mã PCB, revision và MSI part number.
-
Báo phương án rõ ràng
Thông báo khả năng sửa, phương án thay, công lắp, thời gian và bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, lắp main và test CPU, GPU, VRAM, RAM, SSD, hình ảnh, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra máy, nhận phiếu bảo hành và hướng dẫn dùng adapter đúng công suất.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu.
Gia hạn tới 24 tháng
Có thể chọn gói bảo hành dài hơn cho main MSI Katana 15.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy do adapter sai, dùng sai tản nhiệt hoặc tự ý sửa chữa.
Xem chính sách bảo hành
Khách nên xem chính sách bảo hành Laptop LD trước khi đặt main.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main có CPU, GPU và VRAM hàn, kích thước lớn và nhiều socket nên cần túi chống tĩnh điện, nẹp chống cong, đệm bảo vệ cổng và hộp cứng nhiều lớp.
Câu hỏi thường gặp
MS-1585 có phải mã main vật lý không?
MS-1585 là system/chassis ID được hệ thống nhận diện cho Katana 15. Mã PCB vật lý và MSI part number phải đọc trực tiếp trên bo.
CPU i7-13620H có bao nhiêu nhân và luồng?
CPU có 10 nhân gồm 6 P-core và 4 E-core, 16 luồng, Turbo tối đa 4,90GHz và 24MB cache.
B13UDXK dùng GPU nào?
MSI công bố NVIDIA GeForce RTX 3050 Laptop GPU 6GB GDDR6, bus 96-bit, công suất tối đa 75W.
RAM có nâng cấp được không?
Có. Máy dùng hai khe DDR5-5200 và MSI công bố tối đa 64GB.
Máy có bao nhiêu khe SSD?
Có hai khe M.2 SSD NVMe PCIe Gen4.
USB-C có xuất hình và sạc được không?
USB-C 5Gbps hỗ trợ DisplayPort để xuất hình. MSI không công bố Power Delivery để sạc máy.
HDMI là phiên bản nào?
MSI công bố HDMI 2.1, hỗ trợ tối đa 8K@60Hz hoặc 4K@120Hz.
Máy có khe thẻ nhớ không?
Danh sách cổng chính thức của MSI không có đầu đọc thẻ nhớ.
Pin và sạc có thông số gì?
Máy dùng pin 3 cell 53,5Wh và adapter 180W.
Thay main có mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 nên thay main thường không xóa dữ liệu. BitLocker hoặc SSD lỗi cần xử lý riêng.
