Thông tin main nhanh
- Dòng máy
- Lenovo Yoga 710-11IKB
- Mã main
- NM-B011 Rev 1.0
- CPU
- Intel Core i5-7Y54
- GPU / VGA
- Intel HD Graphics 615
- RAM
- 8GB LPDDR3-1866 hàn trực tiếp trên main
- Lưu trữ
- 1 khe SSD M.2
Main zin nguyên bản. • Đã kiểm tra kỹ trước khi giao.
Giới thiệu Main Lenovo Yoga 710-11IKB i5-7Y54 RAM 8GB NM-B011
Main Lenovo Yoga 710-11IKB mã DYG21 NM-B011 Rev 1.0 sử dụng Intel Core i5-7Y54, Intel HD Graphics 615 và 8GB LPDDR3-1866 được hàn trực tiếp trên bo mạch. Phiên bản này tương ứng Lenovo FRU 5B20M35844 và được dùng trên Yoga 710-11IKB Type 80V6.
Điểm cần lưu ý: RAM 8GB nằm trực tiếp trên main và không có khe SO-DIMM để nâng cấp. Khi mua main thay thế cần chọn đúng dung lượng RAM có sẵn trên bo.
Ảnh main thực tế
Hình ảnh thực tế Main Lenovo Yoga 710-11IKB i5-7Y54 8GB NM-B011
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Sơ đồ linh kiện

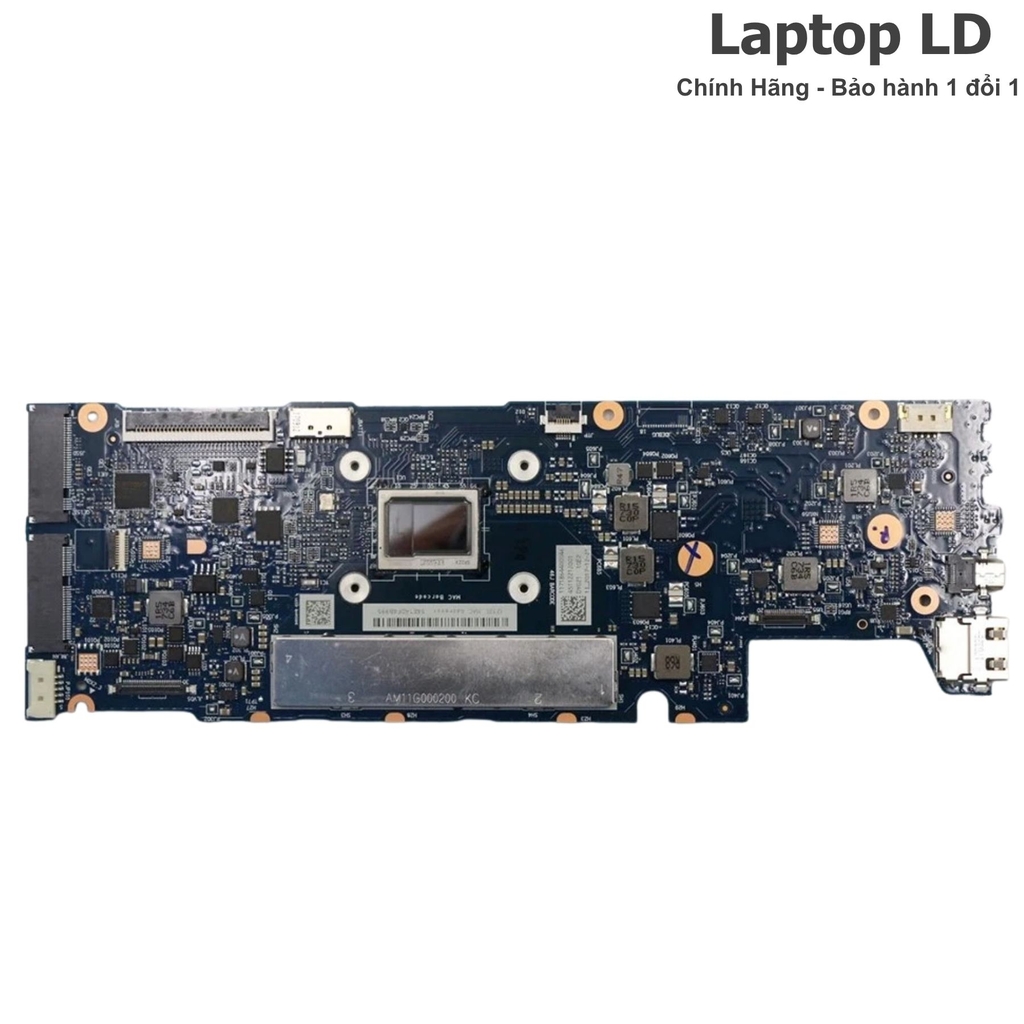

Mặt trước main

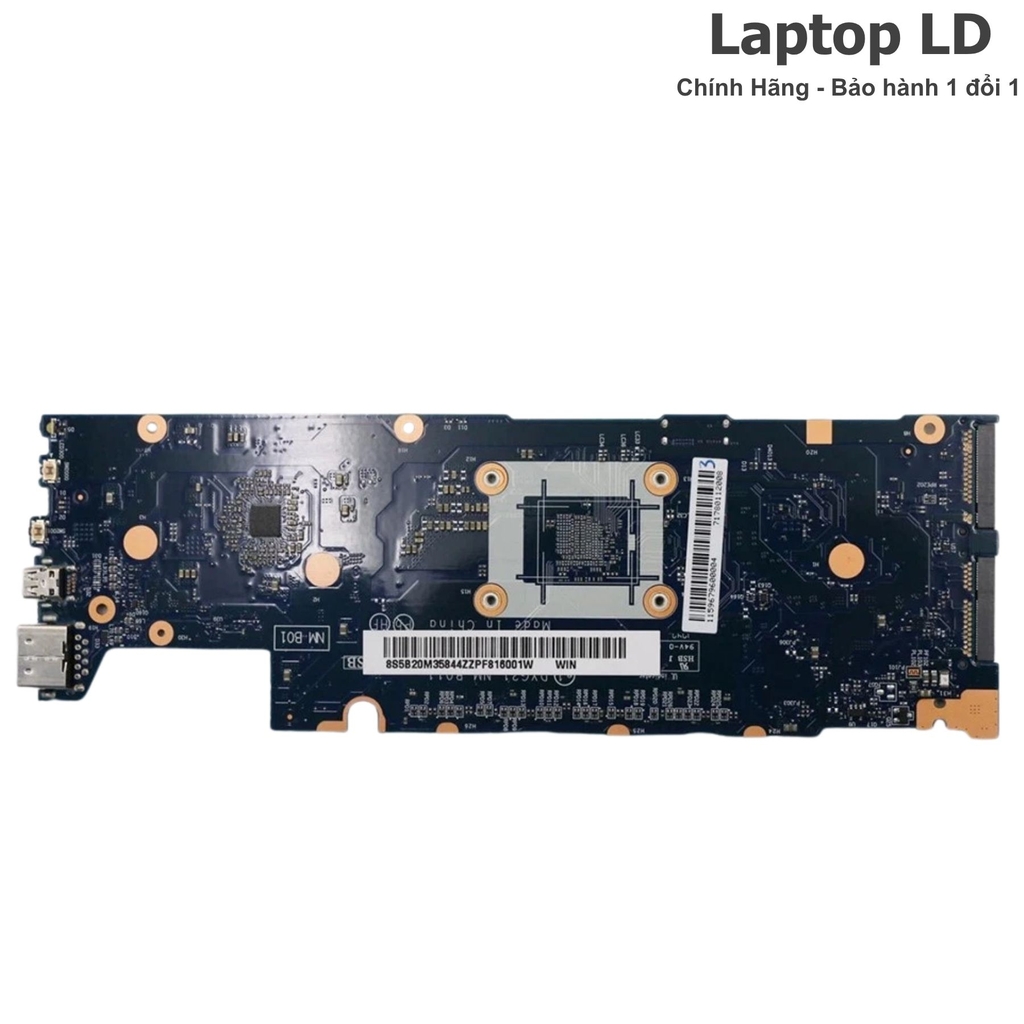

Mặt sau main
Mã main NM-B011
CPU và RAM 8GB

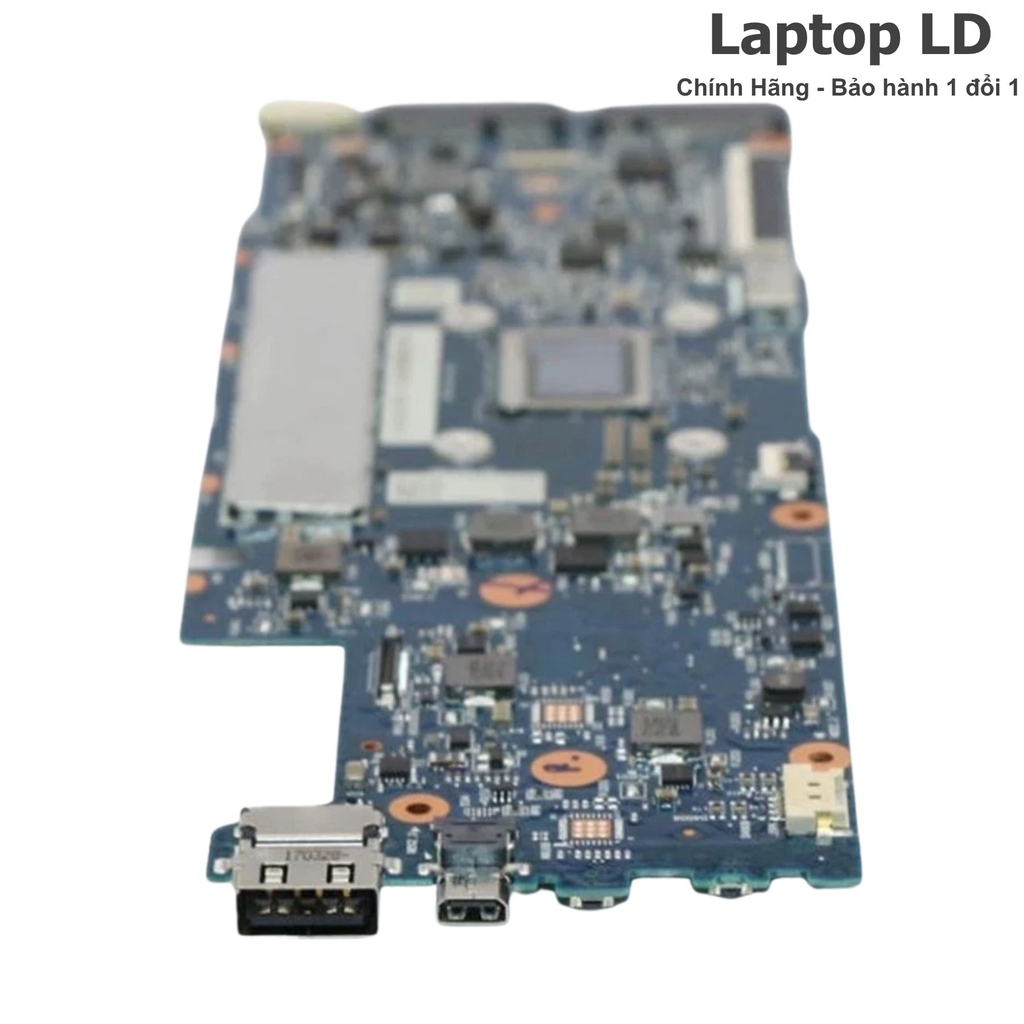

SSD và kết nối
Kiểm tra main
Đóng gói main
Cấu hình và kết nối
Thông số kỹ thuật Main Lenovo Yoga 710-11IKB i5-7Y54 RAM 8GB NM-B011
- MODEL
- Lenovo Yoga 710-11IKB · Type 80V6
- BOARD
- DYG21 · NM-B011 Rev 1.0 · FRU 5B20M35844
- CPU
- Intel Core i5-7Y54, 2 nhân 4 luồng, 1.2–3.2GHz, 4MB cache
- RAM
- 8GB LPDDR3-1866 hàn trực tiếp trên system board
- GPU
- Intel HD Graphics 615 tích hợp trong CPU
- STORAGE
- 1 khe SSD M.2; nền máy không có khoang SATA 2.5 inch
- EXTERNAL_PORTS
- 1 USB 3.0 Always-On, micro HDMI, audio combo 3.5mm, đầu đọc thẻ 4-in-1
- WIRELESS
- Wi-Fi 802.11ac 1×1 hoặc 2×2 + Bluetooth 4.0 theo cấu hình
Phạm vi model / main: Lenovo Yoga 710-11IKB Type 80V6; DYG21 NM-B011 Rev 1.0; Core i5-7Y54; RAM 8GB LPDDR3; Intel HD Graphics 615; FRU 5B20M35844.
Cổng kết nối: Yoga 710-11IKB 11.6 inch không có USB-C. Cổng ngoài chính gồm 1 USB 3.0 Type-A Always-On, micro HDMI, audio 3.5mm và đầu đọc thẻ.
Thông số kỹ thuật bổ sung
| Nền tảng main | LCFC DYG21 · NM-B011 Rev 1.0 · Intel Kaby Lake-Y |
|---|---|
| FRU system board | Lenovo 5B20M35844 · i5-7Y54 · UMA · RAM 8GB |
| Bộ nhớ | 8GB LPDDR3-1866 hàn trực tiếp; không có khe RAM rời |
| Kết nối / I/O | USB 3.0 Always-On, micro HDMI, audio combo và đầu đọc SD/MMC/SDHC/SDXC |
| Nguồn / adapter | Lenovo 45W AC Adapter |
| Lưu trữ | SSD M.2; tài liệu linh kiện Lenovo liệt kê các SSD M.2 2280 dung lượng 128GB và 256GB cùng các tùy chọn khác theo cấu hình |
Các phiên bản liên quan
| Phiên bản | CPU | GPU | RAM | FRU |
|---|---|---|---|---|
| SKU đang bán | Core i5-7Y54 | Intel HD Graphics 615 | 8GB LPDDR3 hàn | 5B20M35844 |
| i5-7Y54 · 4GB | Core i5-7Y54 | Intel HD Graphics 615 | 4GB LPDDR3 hàn | 5B20M35842 |
| Core m3 · 8GB | Core m3-7Y30 | Intel HD Graphics 615 | 8GB LPDDR3 hàn | 5B20M35846 |
Thông tin mua hàng tại Laptop LD
Bảo hành / đổi trả
Bảo hành 30 ngày, lỗi thuộc phạm vi bảo hành 1 đổi 1.
Gói bảo hành mở rộng:
- 3 tháng+10% giá sản phẩm
- 6 tháng+15% giá sản phẩm
- 12 tháng+25% giá sản phẩm
Giao hàng toàn quốc
Giao hàng toàn quốc, hỗ trợ COD. Nhận hàng, kiểm tra đúng sản phẩm rồi thanh toán.
Phạm vi sản phẩm: Sản phẩm là main laptop theo cấu hình trên trang.
Đóng gói bảo vệ main: Main được đặt trong túi chống tĩnh điện, bọc chống sốc và đóng hộp chắc chắn trước khi giao.
Sản phẩm giao gồm: 01 mainboard Lenovo Yoga 710-11IKB DYG21 NM-B011, CPU Core i5-7Y54, Intel HD Graphics 615 và RAM 8GB LPDDR3 hàn theo cấu hình trên trang.
Kiểm tra main và hỗ trợ sau mua
Hỗ trợ sau khi mua: Tư vấn trong quá trình lắp đặt, hỗ trợ kiểm tra sau lắp và tiếp nhận xử lý khi main có dấu hiệu bất thường.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách kiểm tra trước khi thay Main Yoga 710-11IKB i5-7Y54 NM-B011
Triệu chứng → nguyên nhân có thể → cách kiểm tra
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Máy không lên nguồn | Có thể do adapter 45W, jack nguồn, pin, mạch sạc hoặc nguồn trên main. | Thử adapter tốt, kiểm tra pin và các đường nguồn chờ trước khi kết luận lỗi main. |
| Lên nguồn nhưng không lên hình | Có thể liên quan màn hình/cáp, BIOS, RAM hàn hoặc CPU/Intel HD 615. | Kiểm tra màn hình, cáp eDP, trạng thái POST và thử xuất hình qua micro HDMI. |
| Máy treo hoặc tự khởi động lại | Có thể do SSD, RAM hàn, nguồn CPU hoặc nhiệt độ. | Kiểm tra SSD, nhiệt độ và chạy tải CPU/RAM để xác định phần gây mất ổn định. |
| Lỗi RAM hoặc báo sai dung lượng | RAM LPDDR3 nằm trực tiếp trên main nên lỗi có thể nằm ở chip nhớ hoặc đường tín hiệu bộ nhớ. | Kiểm tra BIOS và chạy memory test; không có thanh SO-DIMM rời để tháo thử như laptop thông thường. |
| Không nhận SSD | Có thể do SSD M.2, socket, BIOS hoặc đường lưu trữ trên main. | Thử SSD M.2 tốt và kiểm tra nhận diện trong BIOS trước khi xác định lỗi bo. |
| USB hoặc micro HDMI không hoạt động | Có thể do cáp/thiết bị ngoài, đầu nối hoặc mạch I/O. | Thử thiết bị và cáp tốt trên từng cổng rồi kiểm tra phần cứng I/O nếu lỗi vẫn còn. |
Lưu ý khi tháo lắp
Lưu ý khi lắp Main Lenovo Yoga 710-11IKB i5-7Y54 8GB NM-B011 và kiểm tra sau thay
Lưu ý khi lắp: CPU Core i5-7Y54 và RAM 8GB đều nằm trực tiếp trên system board. Khi thay main không cần chuyển RAM từ bo cũ; cần chuyển SSD M.2, card Wi-Fi và các linh kiện rời còn lại sang main mới.
Checklist kiểm tra sau khi thay main
- Vào BIOS kiểm tra nhận đúng Intel Core i5-7Y54 và đủ 8GB RAM.
- Kiểm tra Intel HD Graphics 615 và màn hình cảm ứng.
- Kiểm tra SSD M.2 và khả năng khởi động hệ điều hành.
- Thử USB 3.0, micro HDMI, audio và đầu đọc thẻ.
- Kiểm tra Wi-Fi, Bluetooth, camera, bàn phím, touchpad và chế độ xoay màn hình.
- Kiểm tra sạc, pin, nhiệt độ và độ ổn định của máy trước khi bàn giao.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main Lenovo Yoga 710-11IKB i5-7Y54 8GB NM-B011
Main NM-B011 này đúng Yoga 710-11IKB không?
Đúng. Phiên bản trên trang thuộc Lenovo Yoga 710-11IKB Type 80V6, sử dụng bo DYG21 NM-B011 Rev 1.0.
Main i5-7Y54 RAM 8GB dùng FRU nào?
Phiên bản i5-7Y54, Intel HD Graphics 615 và RAM 8GB được xác minh với Lenovo FRU 5B20M35844.
RAM 8GB của Yoga 710-11IKB có nâng cấp được không?
Không theo kiểu thay thanh RAM thông thường. 8GB LPDDR3-1866 được hàn trực tiếp trên system board và máy không có khe SO-DIMM.
Main này có VGA rời không?
Không. Core i5-7Y54 sử dụng Intel HD Graphics 615 tích hợp, không có NVIDIA hoặc AMD rời trên SKU này.
Yoga 710-11IKB có USB-C không?
Không. Nền Yoga 710 11 inch này sử dụng một cổng USB 3.0 Type-A Always-On, micro HDMI, audio 3.5mm và đầu đọc thẻ.
Main Core m3-7Y30 và i5-7Y54 có cùng mã NM-B011 không?
Có các biến thể NM-B011 dùng Core m3-7Y30 và Core i5-7Y54. Tuy nhiên CPU và dung lượng RAM được hàn trên main, nên cần chọn đúng phiên bản cấu hình của sản phẩm.
Đặt hoặc thay Main Lenovo Yoga 710-11IKB i5-7Y54 RAM 8GB NM-B011 tại Laptop LD
Thay Main Lenovo Yoga 710-11IKB i5-7Y54 8GB NM-B011 ở đâu? Có thể đặt main hoặc mang máy tới Laptop LD để thay trực tiếp. Kỹ thuật viên hỗ trợ lắp đặt và kiểm tra CPU, RAM hàn 8GB, SSD M.2, màn hình cảm ứng, micro HDMI cùng các chức năng sau thay trước khi bàn giao.
