Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Lenovo ThinkPad T480s
- Mã main
- ET481 / NM-B471 · Rev 1.0
- CPU
- Intel Core i7-8550U
- GPU / VGA
- Intel UHD Graphics 620
- RAM
- 8GB DDR4-2400 onboard + 1 khe SO-DIMM
- Lưu trữ
- M.2 SSD SATA 6Gb/s hoặc PCIe NVMe 3.0 x4
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

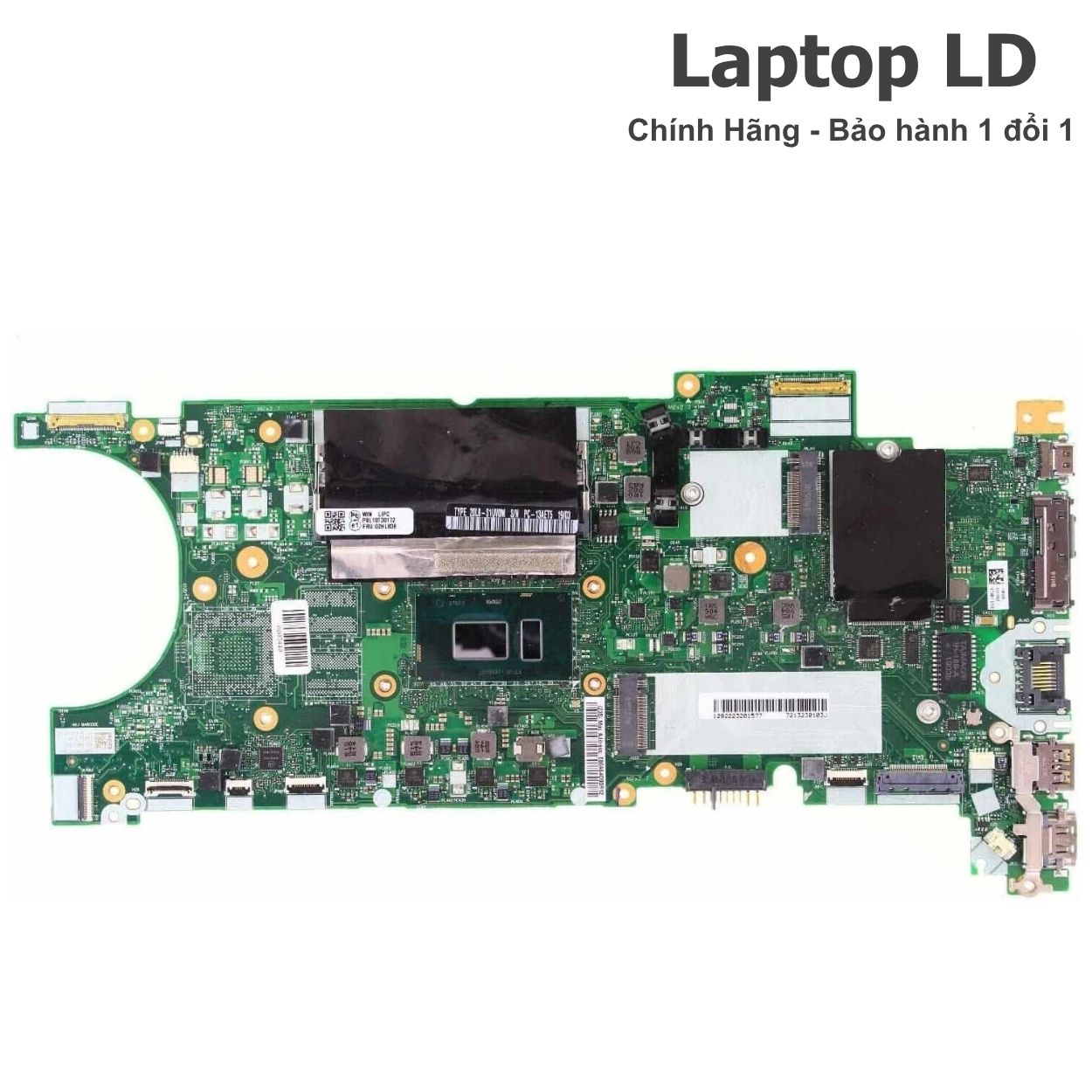

Main Lenovo ThinkPad T480s | Core i7-8550U | NM-B471
Main ET481 / NM-B471 cho Lenovo ThinkPad T480s, cấu hình Intel Core i7-8550U, Intel UHD Graphics 620 và 8GB DDR4 hàn trên bo. Đây là bản đồ họa tích hợp; Laptop LD hỗ trợ đối chiếu FRU, revision và bố trí linh kiện với main cũ trước khi giao.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ xác nhận đúng bản Intel UHD 620 từ ảnh main cũ, mã ET481 / NM-B471, revision và FRU. T480s có thêm phiên bản NVIDIA GeForce MX150 2GB với cấu hình bo khác.

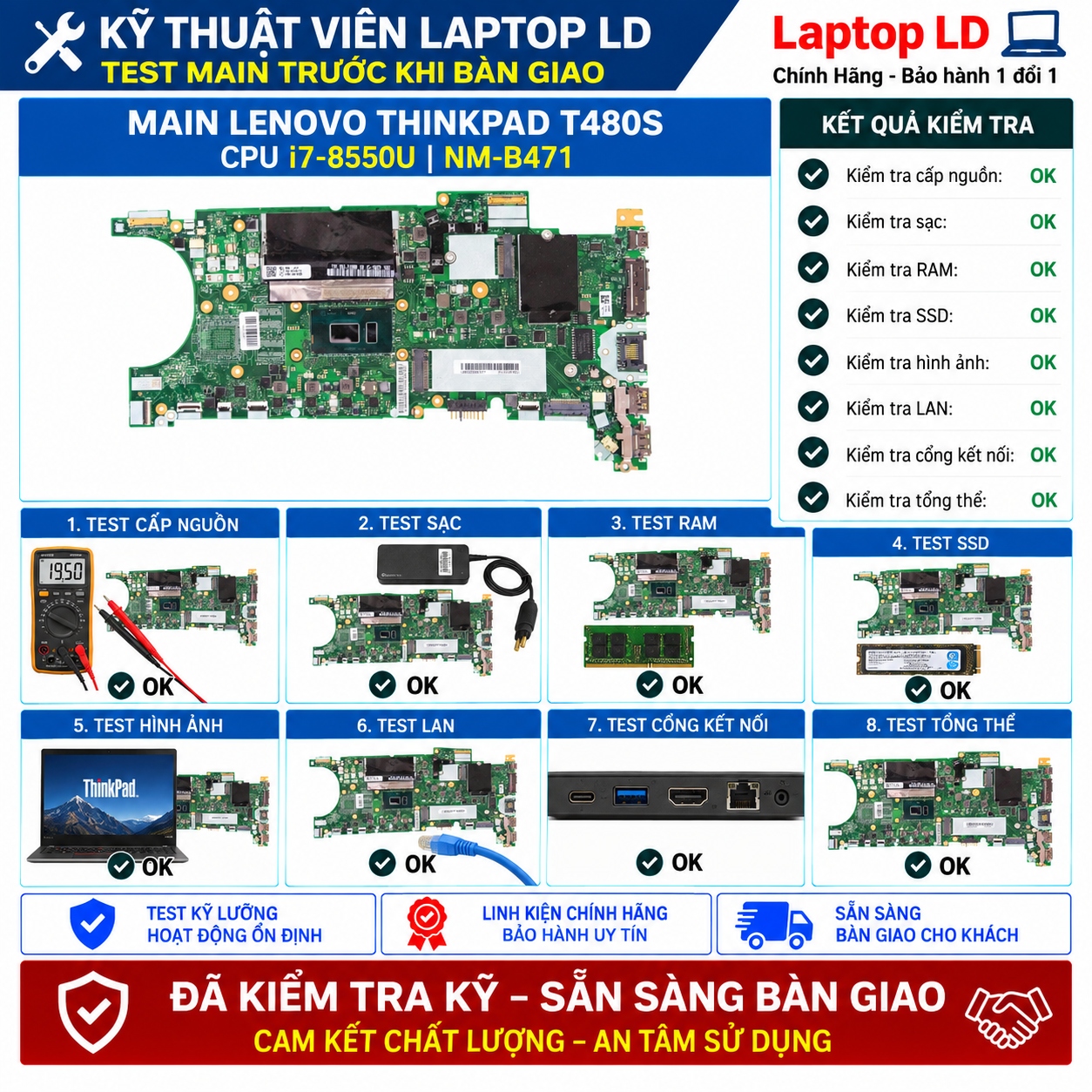

Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.

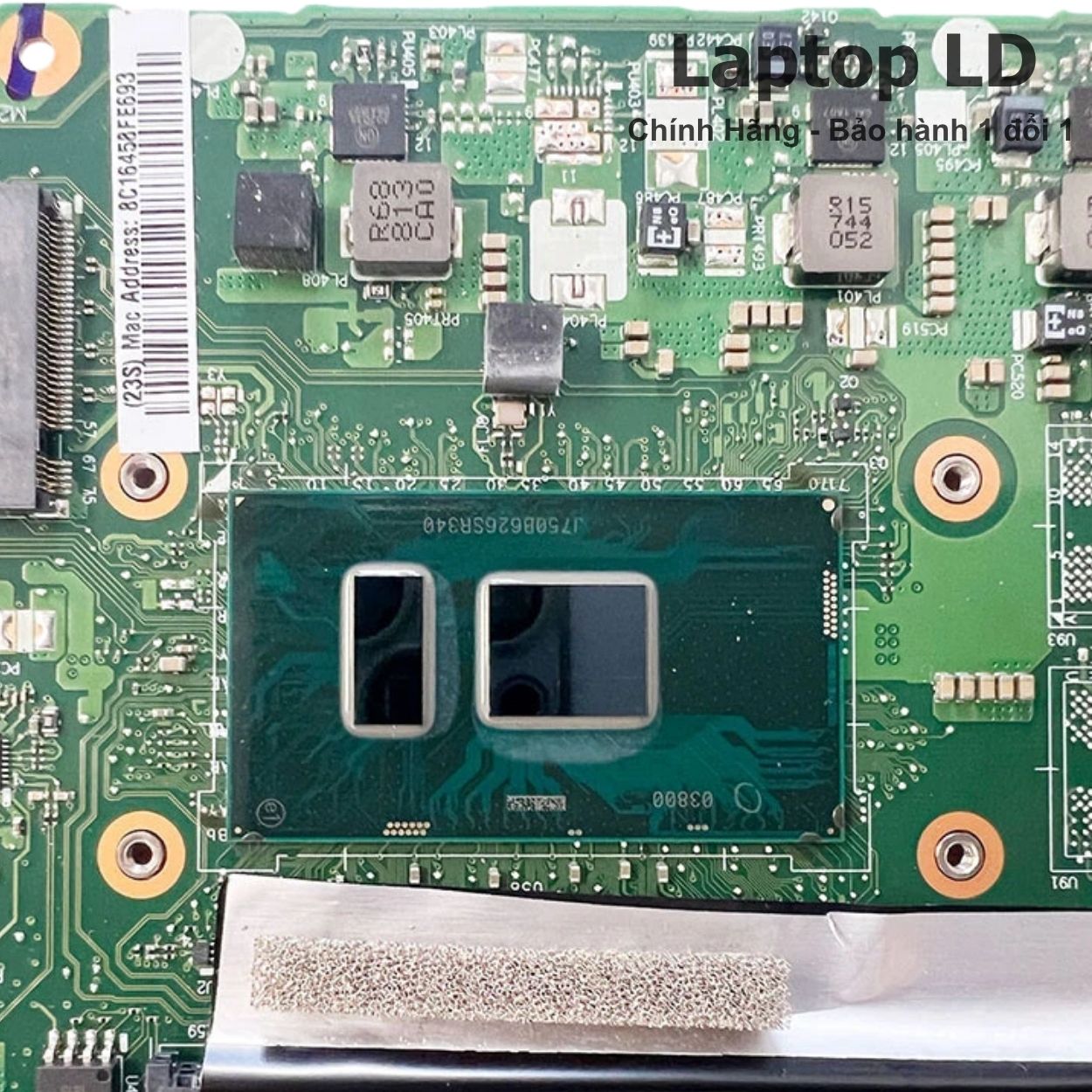

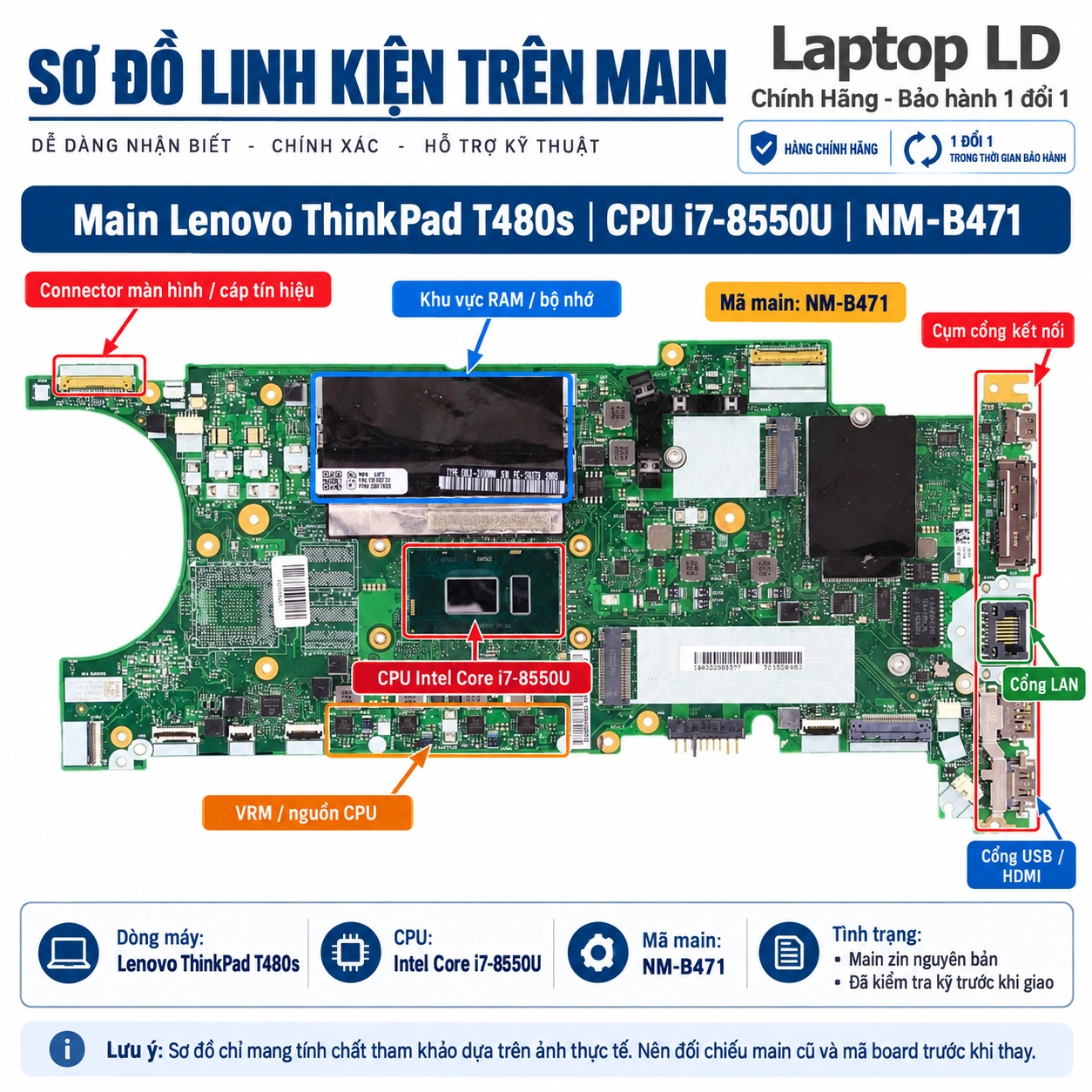

Điểm riêng của đúng phiên bản này: Core i7-8550U và 8GB DDR4 được hàn trực tiếp trên main; máy còn 1 khe SO-DIMM để nâng bộ nhớ. Bản trong bài dùng Intel UHD Graphics 620, không phải phiên bản MX150.

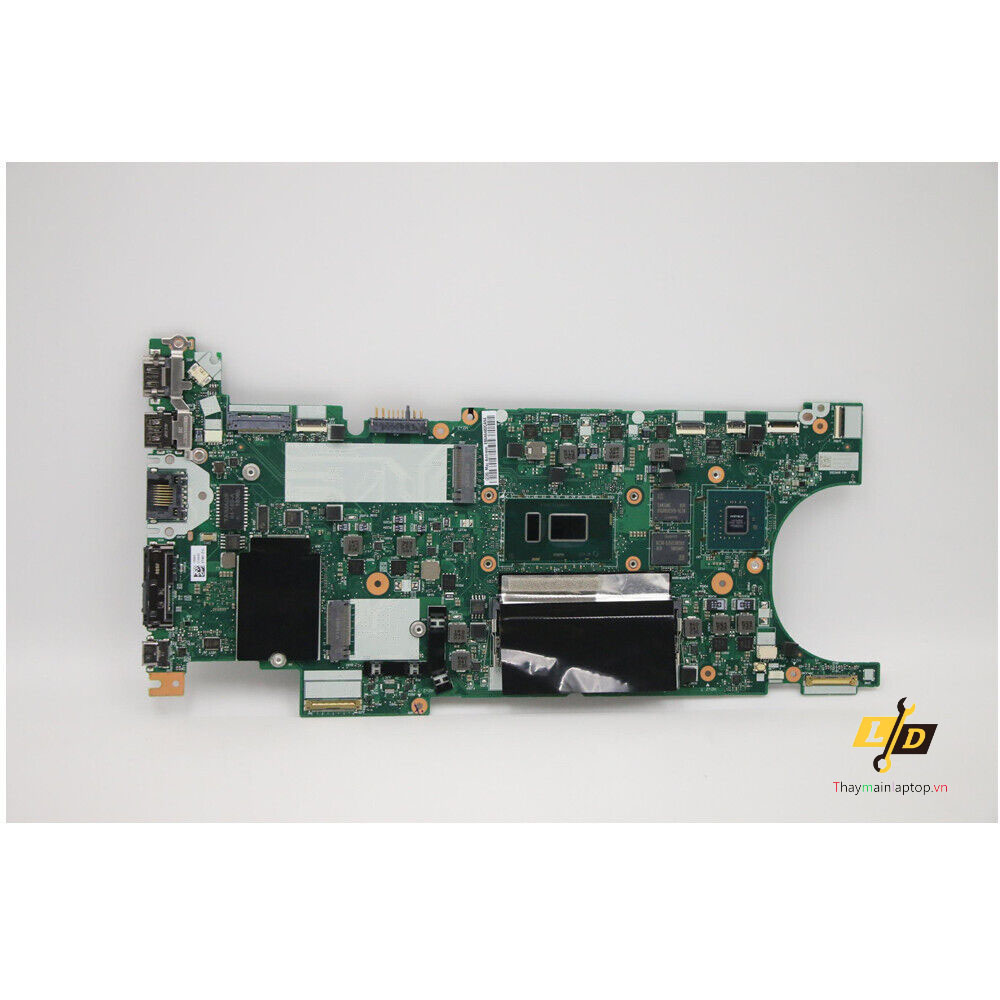

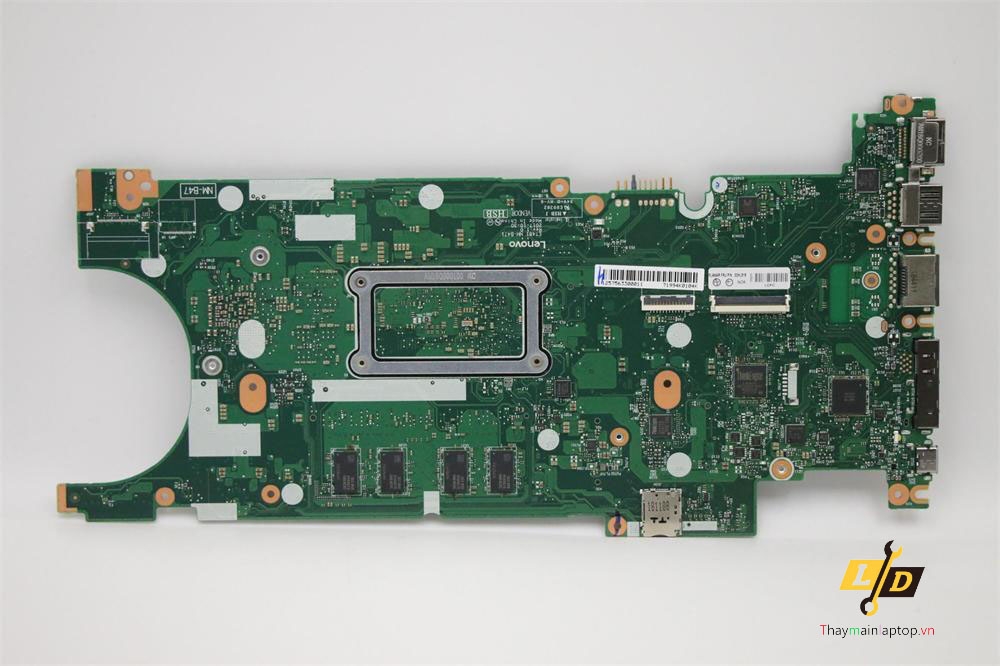

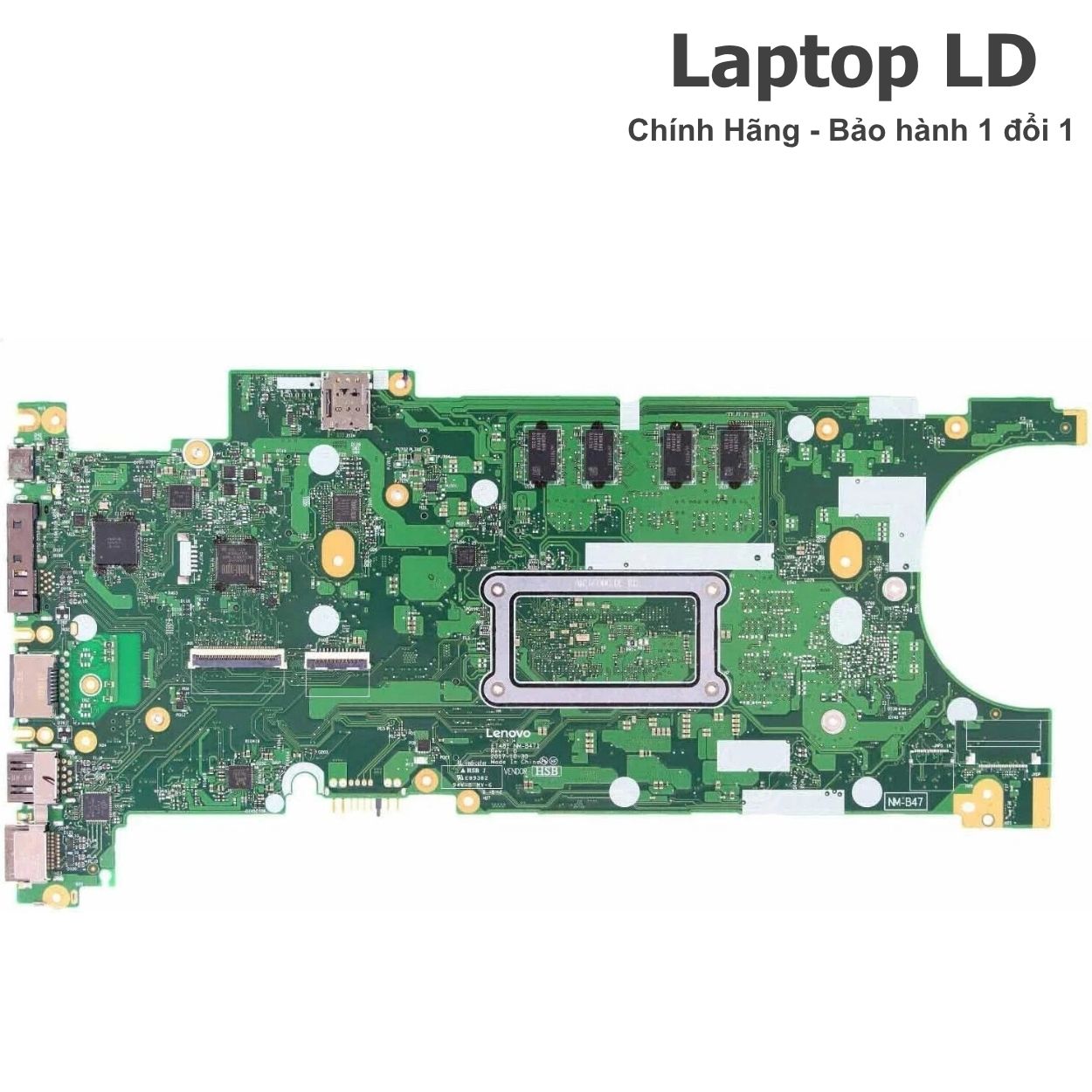

Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Lenovo ThinkPad T480s
- Mã main / PCB
- ET481 / NM-B471
- CPU / SoC
- Intel Core i7-8550U
- RAM / bộ nhớ
- 8GB DDR4-2400 onboard + 1 khe SO-DIMM · tối đa 24GB
- GPU / VGA
- Intel UHD Graphics 620
- SSD / lưu trữ
- M.2 SSD SATA 6Gb/s hoặc PCIe NVMe 3.0 x4
- Cổng ngoài

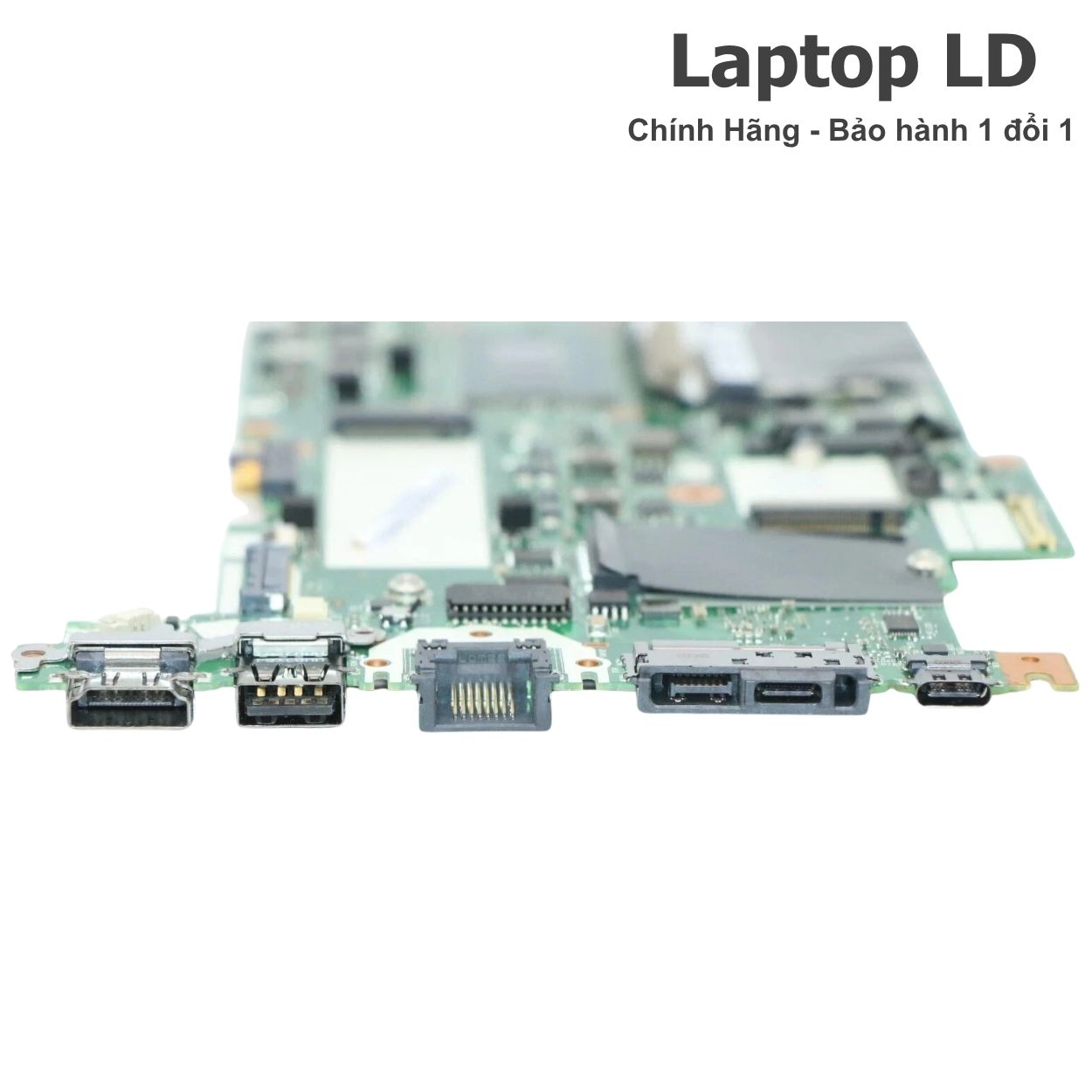

- 2× USB 3.1 Gen 1 Type-A; 1× USB-C Gen 1 hỗ trợ Power Delivery/DisplayPort; 1× USB-C Gen 2 / Thunderbolt 3 hỗ trợ PD/DP; HDMI 1.4b; RJ-45; audio combo; đầu đọc thẻ 4-in-1; side docking connector.
- Không dây
- Module M.2 rời Intel Dual Band Wireless-AC 8265 2×2 + Bluetooth 4.1 theo cấu hình Lenovo.
Thông số kỹ thuật bổ sung

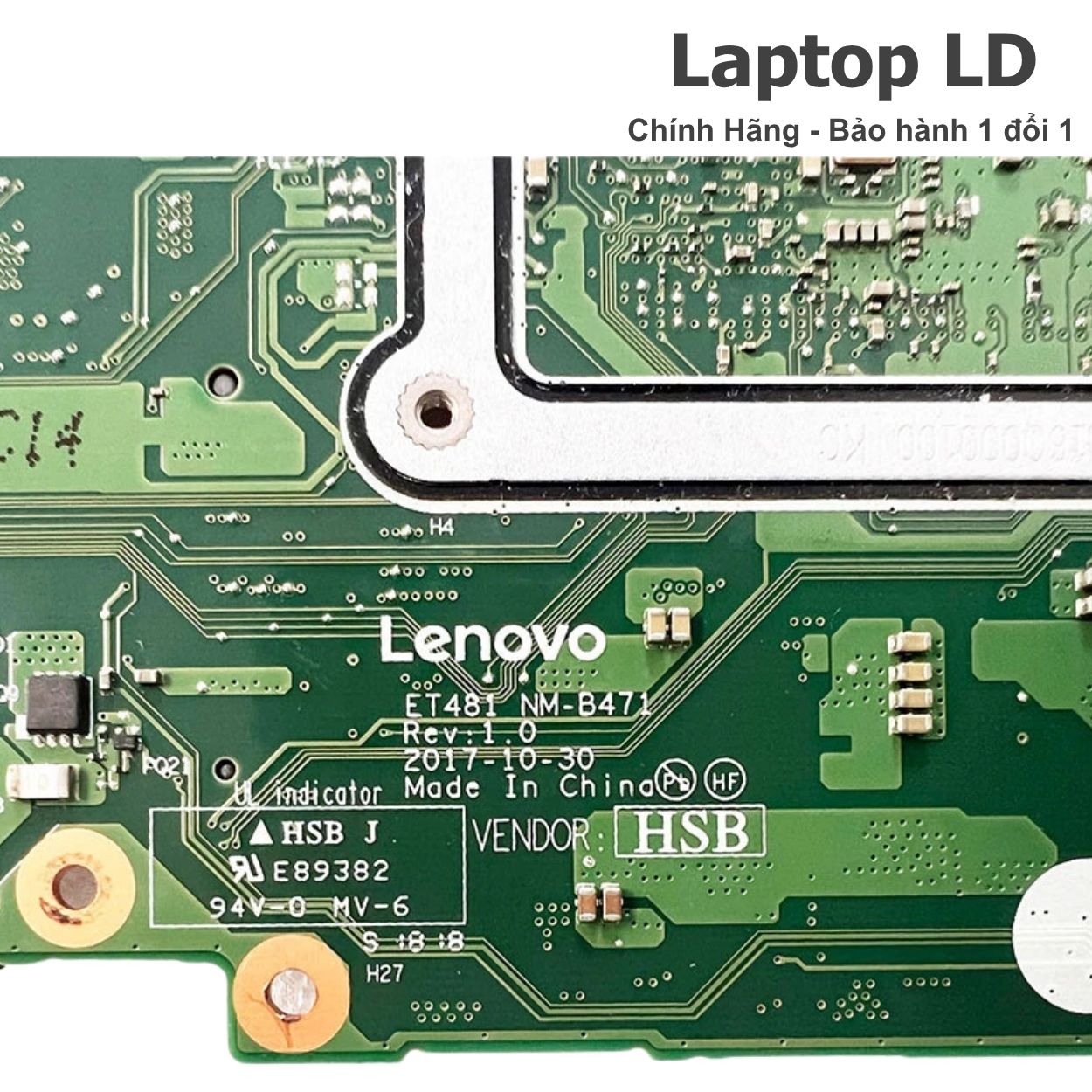

| Board revision | Project ET481, PCB NM-B471 Rev 1.0 được ghi nhận trong schematic/boardview của ThinkPad T480s. |
|---|---|
| OEM part / FRU / SPS / DP/N | FRU 01LV606 và 02HL820 được ghi nhận trên main T480s i7-8550U, 8GB onboard, NM-B471 bản Intel graphics. |
| Kết nối / I/O đặc trưng | 8GB DDR4-2400 hàn trên bo + 1 khe SO-DIMM; M.2 SSD hỗ trợ SATA 6Gb/s hoặc PCIe NVMe 3.0 x4; hai USB-C gồm một cổng Thunderbolt 3; HDMI 1.4b; RJ-45; đầu đọc thẻ và side docking. |
| BIOS / firmware | Dùng UEFI BIOS dành cho ThinkPad T480s; hệ thống hỗ trợ TPM 2.0. Sau khi thay main cần kiểm tra POST, thông tin máy, thiết bị lưu trữ, USB-C/Thunderbolt và các thiết lập bảo mật liên quan. |
| Tản nhiệt / adapter | Lenovo công bố pin tích hợp 57Wh và adapter USB-C 45W hoặc 65W cho T480s; cấu hình kiểm tra tại bàn nên dùng adapter USB-C đúng chuẩn Power Delivery. |
| Ghi chú cấu hình | Bản trong bài là i7-8550U, Intel UHD Graphics 620 và 8GB DDR4 onboard. T480s cũng có phiên bản NVIDIA GeForce MX150 2GB; SSD, SO-DIMM và card Wi-Fi/Bluetooth là linh kiện rời. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Bản trong bài — T480s i7-8550U Intel UHD 620 | Core i7-8550U · Intel UHD Graphics 620 | 8GB DDR4-2400 onboard + 1 SO-DIMM · tối đa 24GB | ET481 / NM-B471 Rev 1.0 · FRU ghi nhận 01LV606 / 02HL820 |
| Biến thể T480s có NVIDIA MX150 | Core i5/i7 thế hệ 8 · Intel UHD 620 + GeForce MX150 2GB | 4GB hoặc 8GB onboard + 1 SO-DIMM theo cấu hình máy | Cùng dòng T480s nhưng có mạch GPU/VRAM rời và FRU khác; Laptop LD đối chiếu theo ảnh bo và FRU trước khi giao |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Mất nguồn, cắm sạc USB-C không phản ứng | Adapter USB-C PD, cổng sạc, pin 57Wh, mạch USB-C/PD, nguồn chờ hoặc chạm chập trên main. | Thử adapter USB-C PD phù hợp, cô lập pin và thiết bị rời; kiểm tra điện áp đầu vào, nguồn chờ và dòng tiêu thụ trước khi khoanh vùng main. |
| Có nguồn nhưng không hình hoặc không POST | SO-DIMM, RAM onboard, BIOS/firmware, màn hình/cáp eDP, nguồn CPU hoặc lỗi phần cứng trên bo. | Tháo RAM rời để kiểm tra với phần bộ nhớ onboard, thử SO-DIMM tốt, kiểm tra màn ngoài qua HDMI/USB-C và trạng thái POST. |
| Không nhận đủ RAM hoặc lỗi khe SO-DIMM | Thanh SO-DIMM, socket, nguồn DDR4, đường tín hiệu hoặc phần RAM onboard trên main. | Đối chiếu dung lượng onboard trong BIOS, thử SO-DIMM DDR4-2400 đã biết tốt và kiểm tra socket để tách lỗi module khỏi lỗi main. |
| Không nhận SSD M.2 hoặc lỗi khởi động từ ổ | SSD, socket M.2, nguồn cấp, đường SATA/PCIe NVMe hoặc thiết lập BIOS. | Thử SSD M.2 tương thích đã biết tốt, kiểm tra nhận ổ trong BIOS và đối chiếu loại SATA/NVMe để khoanh vùng socket hoặc đường tín hiệu. |
| USB-C sạc chập chờn hoặc Thunderbolt không hoạt động | Cáp/adapter, cổng USB-C, mạch Power Delivery, controller Thunderbolt, firmware hoặc đường tín hiệu trên main. | Thử cáp và adapter chuẩn, kiểm tra lần lượt hai cổng USB-C, Power Delivery và thiết bị Thunderbolt/DisplayPort để xác định phần lỗi. |
| Treo, reset, sọc hình hoặc mất xuất hình ngoài | Driver, RAM, nhiệt độ, nguồn CPU, Intel UHD Graphics 620 hoặc đường HDMI/USB-C DisplayPort. | Kiểm tra RAM, nhiệt/quạt và driver; thử cả màn trong, HDMI và USB-C DisplayPort để tách lỗi màn/cáp khỏi lỗi đồ họa hoặc main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin trong 57Wh và chống tĩnh điện trước khi thao tác. Lắp đúng bản T480s ET481 / NM-B471 i7-8550U Intel UHD 620; chuyển SSD M.2, SO-DIMM và card WLAN sang main thay thế. Sau lắp kiểm tra BIOS, RAM, SSD, sạc USB-C, Thunderbolt 3, HDMI, LAN, âm thanh và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Lenovo ThinkPad T480s i7-8550U NM-B471
Main NM-B471 i7-8550U trong bài dùng GPU nào?
Bản trong bài dùng Intel UHD Graphics 620 tích hợp trong Core i7-8550U. ThinkPad T480s còn có cấu hình GeForce MX150 2GB nên Laptop LD đối chiếu FRU và bố trí GPU/VRAM trước khi giao.
RAM của main T480s i7-8550U có hàn trên bo không?
Có. Biến thể này có 8GB DDR4-2400 hàn trên main và thêm 1 khe SO-DIMM. Lenovo công bố mức tối đa 24GB đối với máy có 8GB onboard.
T480s NM-B471 dùng loại SSD nào?
Lenovo công bố T480s dùng M.2 SSD, hỗ trợ cấu hình SATA 6Gb/s hoặc PCIe NVMe 3.0 x4. SSD là linh kiện rời và được chuyển từ máy cũ sang main thay thế khi phù hợp.
Main được kiểm tra những gì trước khi giao?
Laptop LD kiểm tra nguồn, POST/BIOS, RAM onboard và khe SO-DIMM, nhận SSD M.2, sạc USB-C, hình ảnh, LAN, các cổng chính và nhiệt độ trước khi bàn giao.
