Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Lenovo ThinkPad T480
- Mã main
- ET480 NM-B501 · Rev 0.1
- CPU
- Intel Core i5-8250U
- GPU / VGA
- Intel UHD Graphics 620 (UMA)
- RAM
- 2 khe SO-DIMM DDR4-2400
- Lưu trữ
- Bay chính: 2.5″ SATA hoặc M.2 2280 NVMe
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

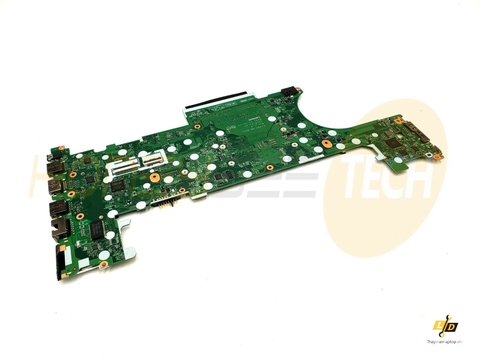

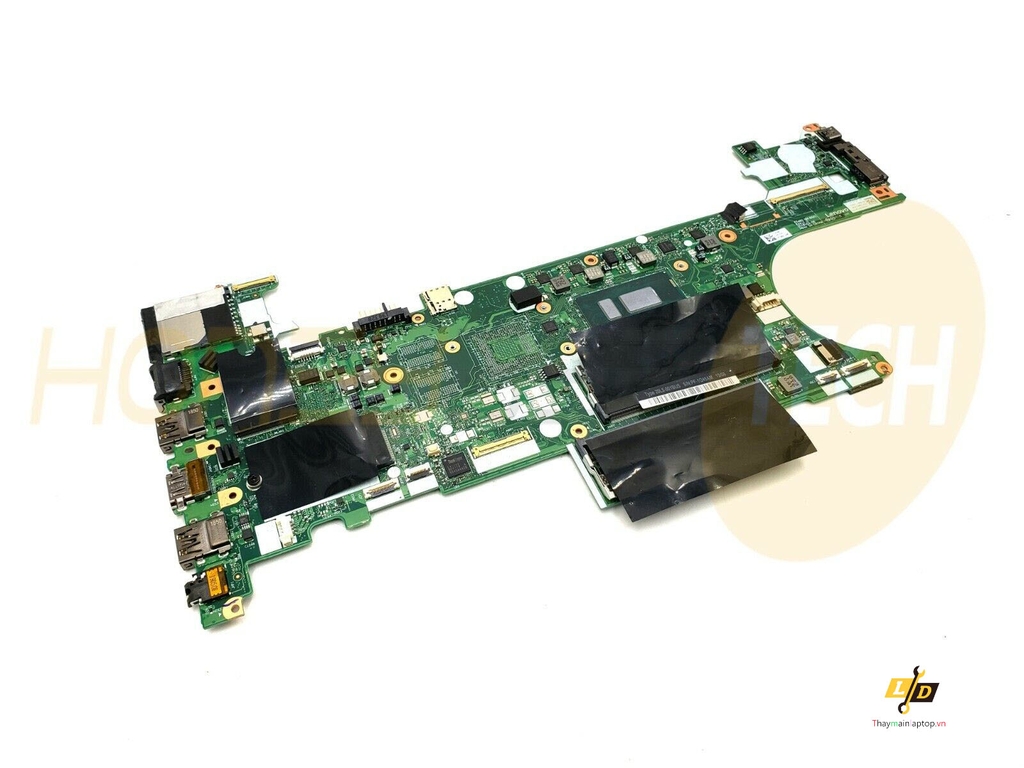

Main Lenovo ThinkPad T480 | Core i5-8250U | NM-B501 | FRU 01YR328

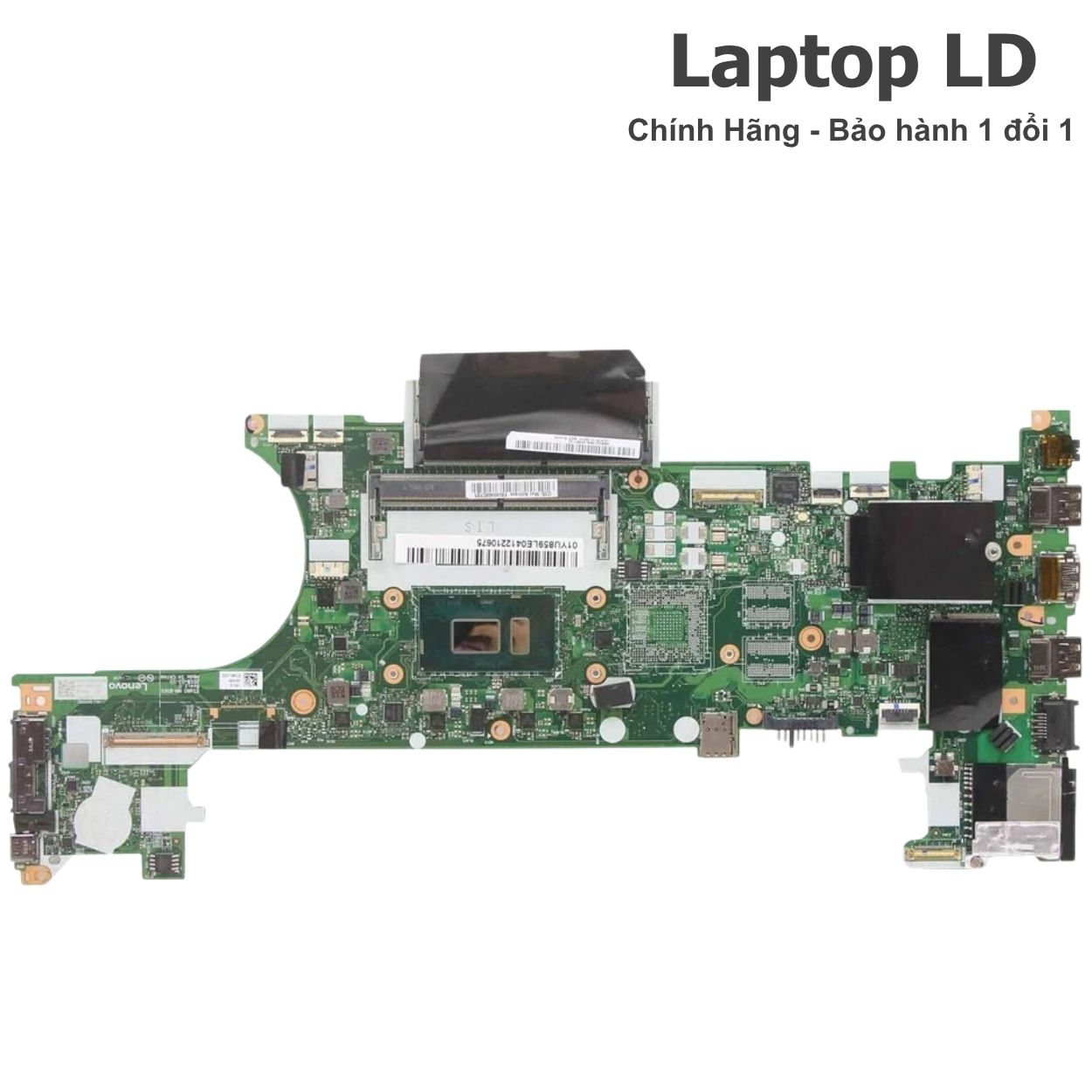

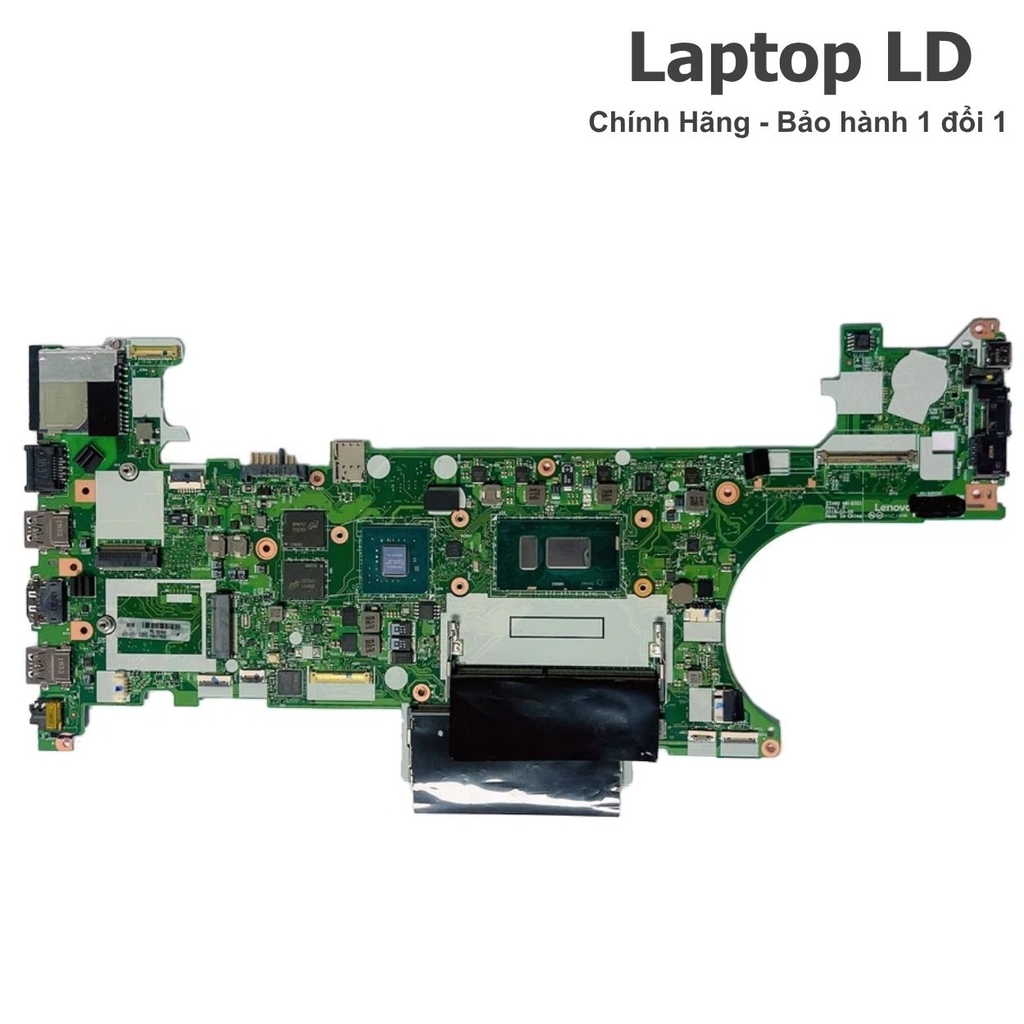

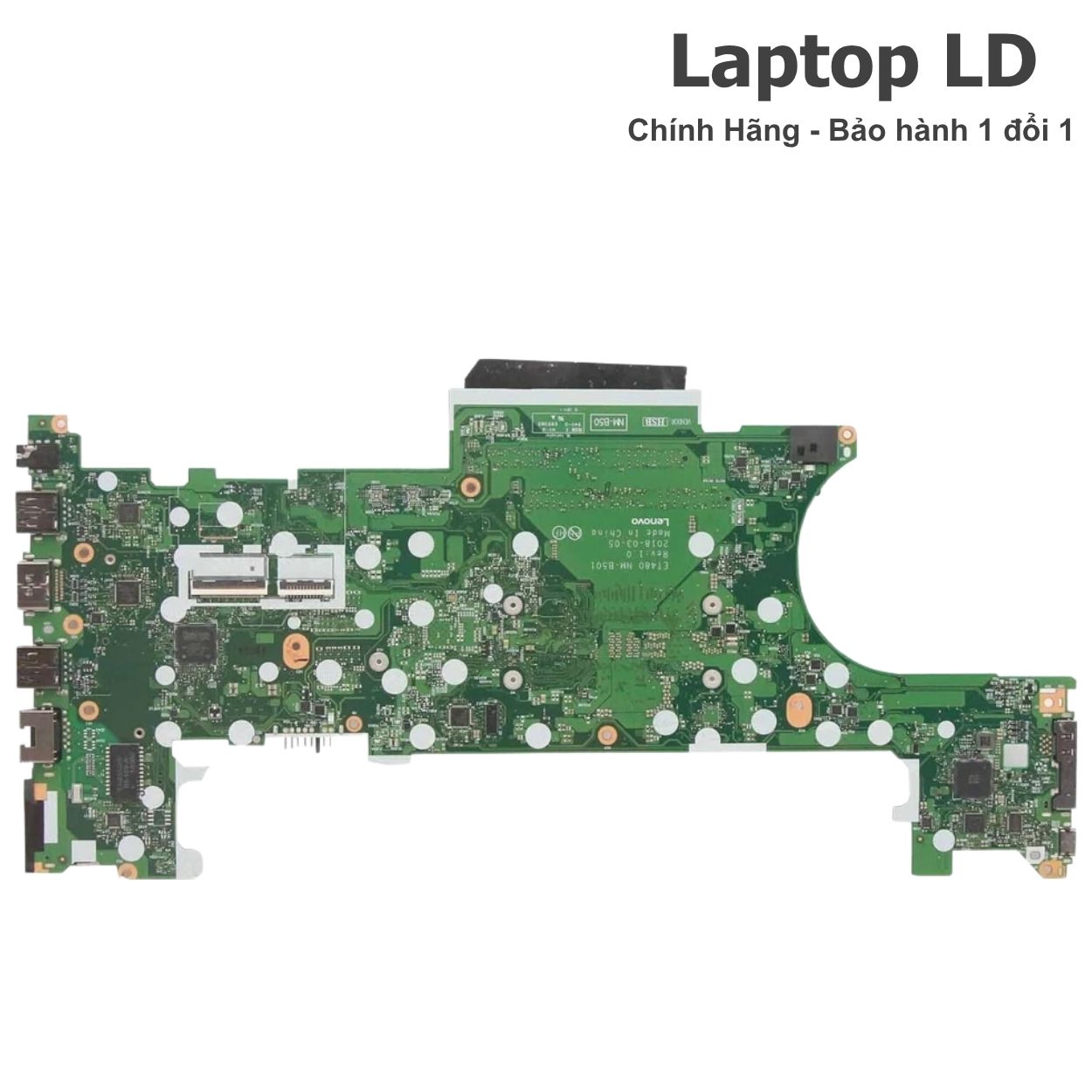

Mainboard ET480 NM-B501 cho Lenovo ThinkPad T480, tích hợp Intel Core i5-8250U và Intel UHD Graphics 620 bản UMA. Phiên bản trong bài được nhận diện bằng FRU 01YR328 và schematic NM-B501 Rev 0.1; RAM dùng 2 khe DDR4-2400 và bộ nhớ lưu trữ thay đổi theo cấu hình khay 2.5 inch hoặc M.2 NVMe.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu ảnh main cũ, marking NM-B501, FRU 01YR328, CPU i5-8250U và việc bo có hay không GPU rời trước khi gửi hàng.

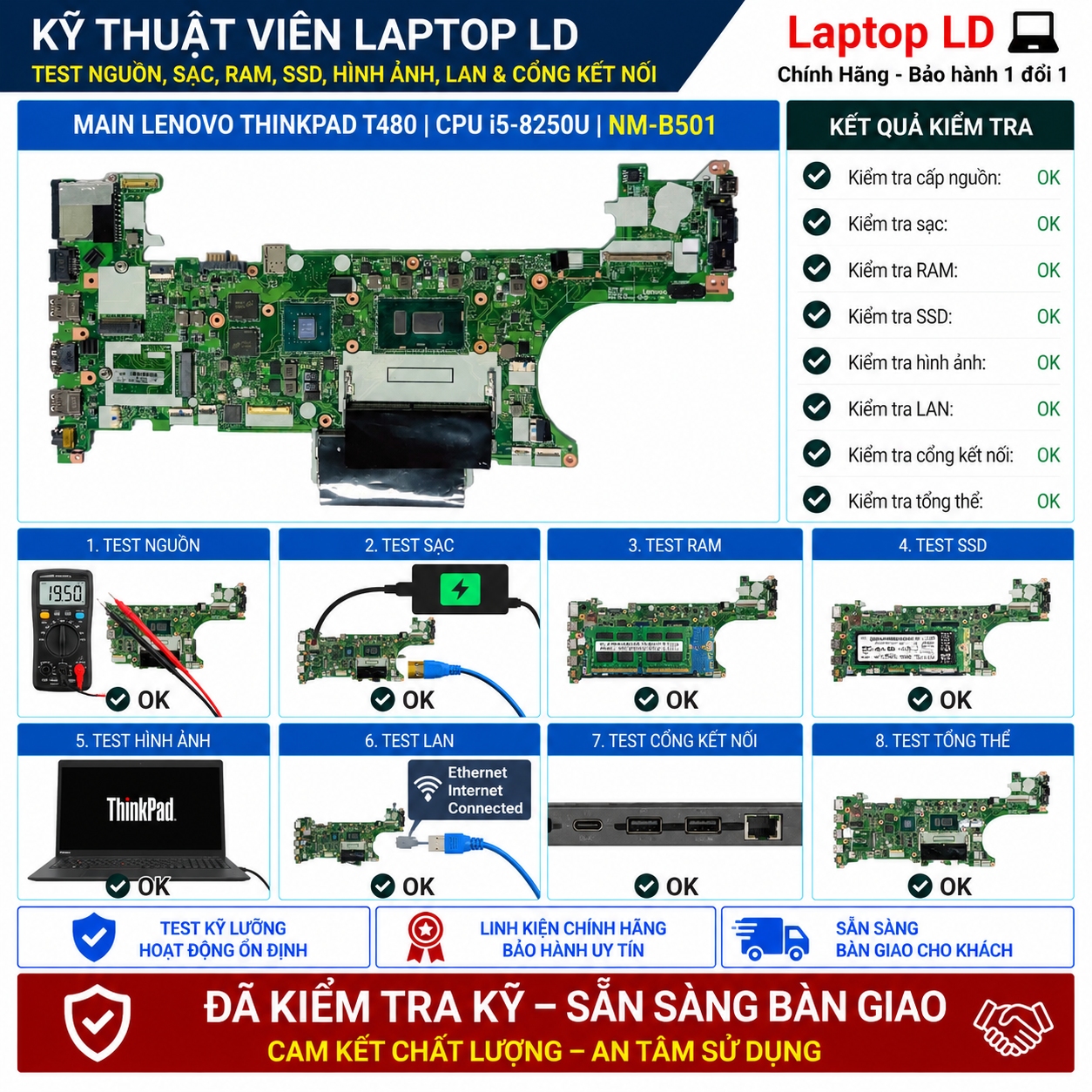

Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: FRU 01YR328 là system board i5-8250U TPM 2.0 UMA được Lenovo liệt kê cho ThinkPad T480. Cùng họ NM-B501 còn có i5-8350U FRU 01YR336 và các bản i7/MX150, nên FRU và cấu hình GPU cần được kiểm tra cùng lúc.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Lenovo ThinkPad T480 (20L5 / 20L6)
- Mã main / PCB
- ET480 NM-B501
- CPU / SoC
- Intel Core i5-8250U
- RAM / bộ nhớ
- 2 khe SO-DIMM DDR4-2400 · tối đa 32GB
- GPU / VGA
- Intel UHD Graphics 620 (UMA)
- SSD / lưu trữ
- Bay chính: 2.5″ SATA hoặc M.2 2280 NVMe · M.2 2242 WWAN/SSD tùy cấu hình

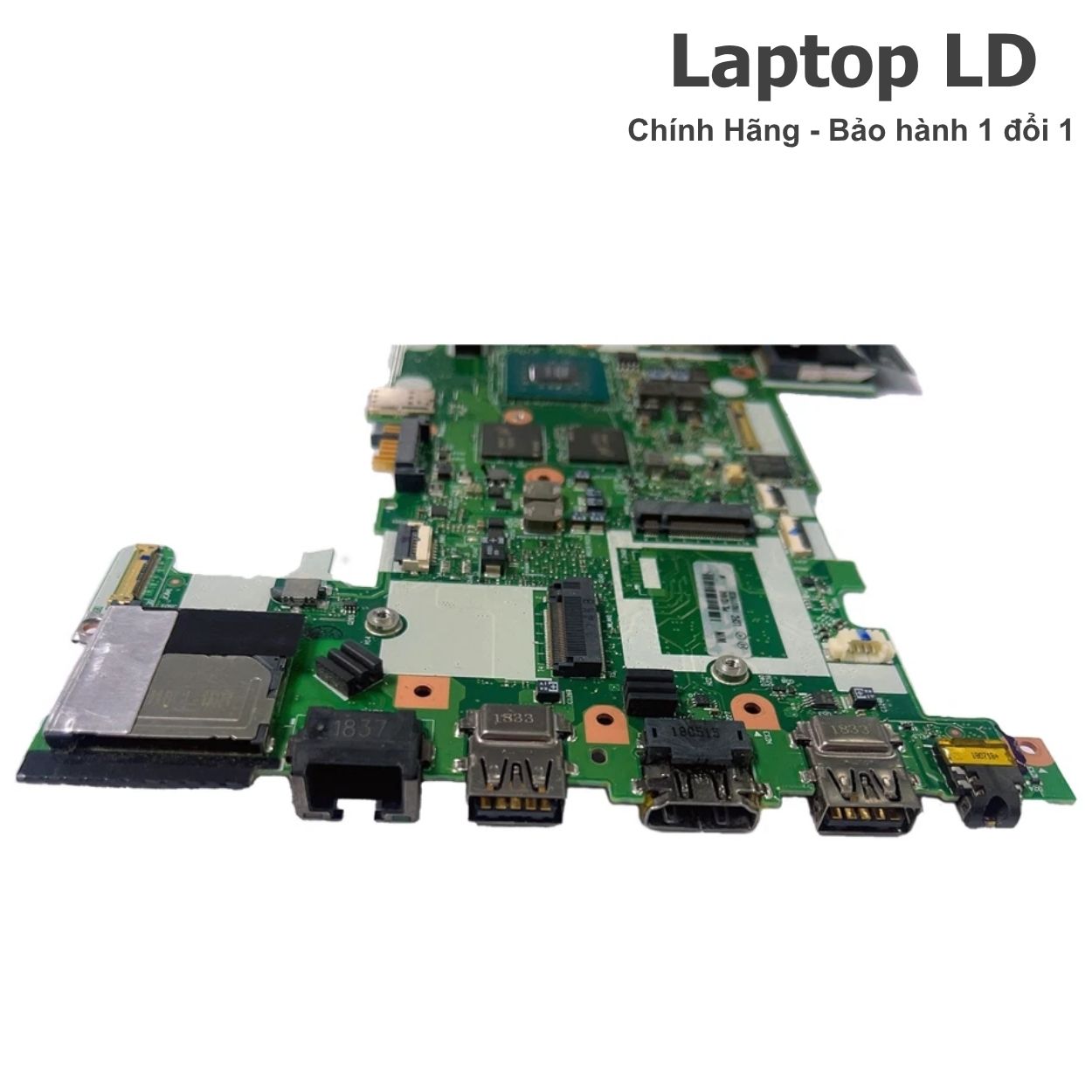

- Cổng ngoài
- 2× USB 3.1 Gen 1 Type-A (1 Always On); 1× USB-C Gen 1 có Power Delivery/DisplayPort; 1× USB-C Gen 2/Thunderbolt 3 có Power Delivery/DisplayPort; HDMI 1.4b; RJ-45 Gigabit; audio combo 3.5mm; đầu đọc SD 4-in-1; side docking connector; Smart Card và nano-SIM tùy cấu hình.
- Không dây
- Intel Dual Band Wireless-AC 8265 2×2 802.11ac + Bluetooth 4.1 qua module M.2; WWAN tùy chọn dùng Fibocom L830-EB/L850-GL tùy thị trường.
Thông số kỹ thuật bổ sung

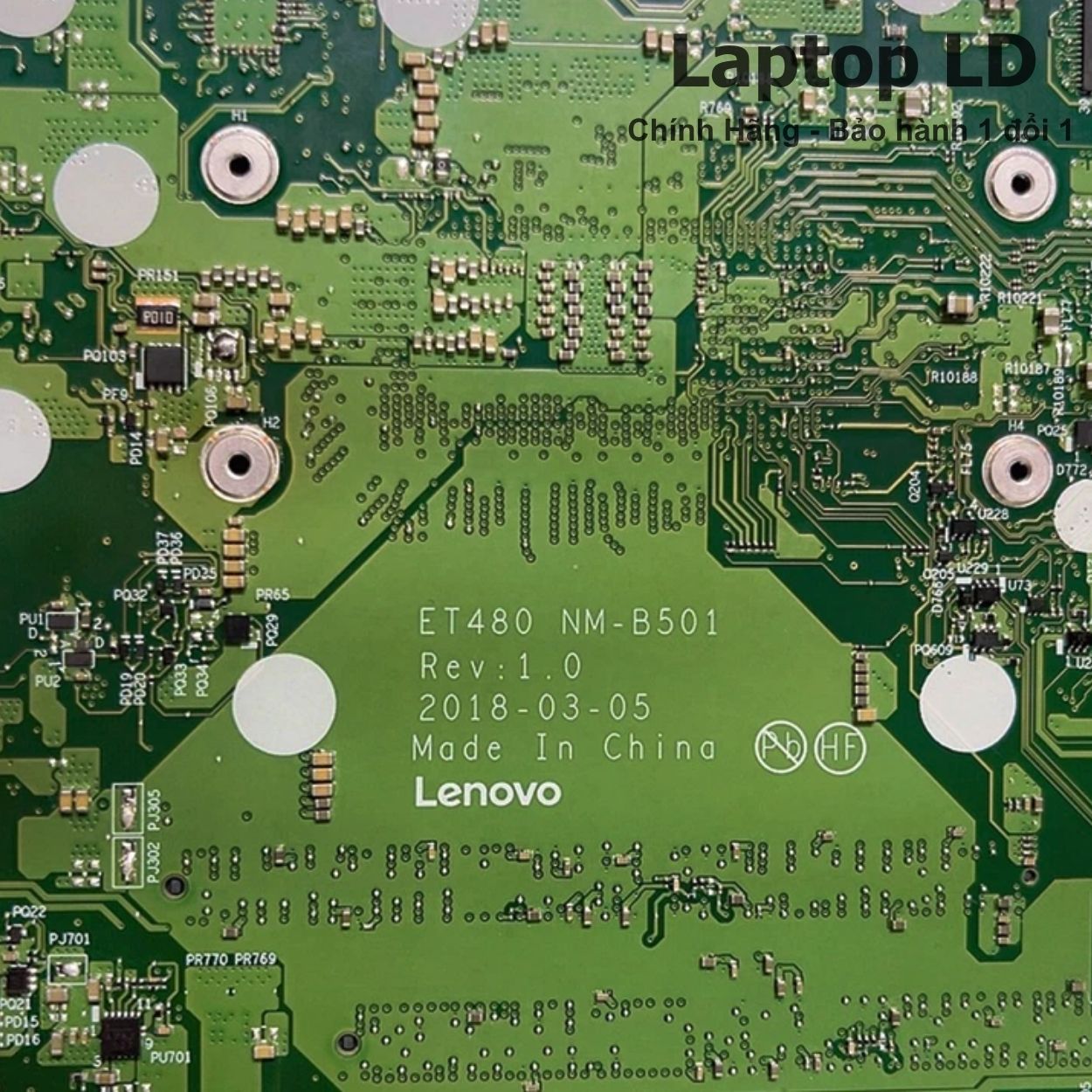

| Board revision | ET480 NM-B501 Rev 0.1; schematic FRU 01YR328 xác nhận DDR4 dual-channel, Thunderbolt/USB-C, SATA/NVMe và TPM 2.0 trên platform T480. |
|---|---|
| OEM part / FRU / SPS / DP/N | Lenovo FRU 01YR328 — Bdplanar Windows i5-8250U TPM2 UMA; Lenovo parts catalog liệt kê trực tiếp cho ThinkPad T480. |
| Kết nối / I/O đặc trưng | 2 khe DDR4-2400 SO-DIMM; bay lưu trữ chính dùng 2.5″ SATA hoặc M.2 2280 NVMe qua adapter; một số cấu hình dùng M.2 2242 PCIe x2 trong khe WWAN làm lưu trữ thứ hai, loại trừ WWAN; USB-C, Thunderbolt 3, HDMI, RJ-45, SD và side dock. |
| BIOS / firmware | Lenovo ThinkPad T480 UEFI BIOS hiện hành đã xác minh là Version 1.56, BIOS ID N24ET81W, package N24UJ43W, phát hành 06/10/2025; ECP 1.22. Khi xử lý BIOS cấp main cần dùng đúng firmware T480 và giữ serial/UUID/MTM của máy. |
| Tản nhiệt / adapter | Lenovo công bố adapter USB-C 45W hoặc 65W cho ThinkPad T480; 65W USB-C là cấu hình phổ biến. Khi thay main phải lắp đúng quạt/heatpipe theo bản UMA hoặc discrete và kiểm tra Power Delivery trước khi chạy tải. |

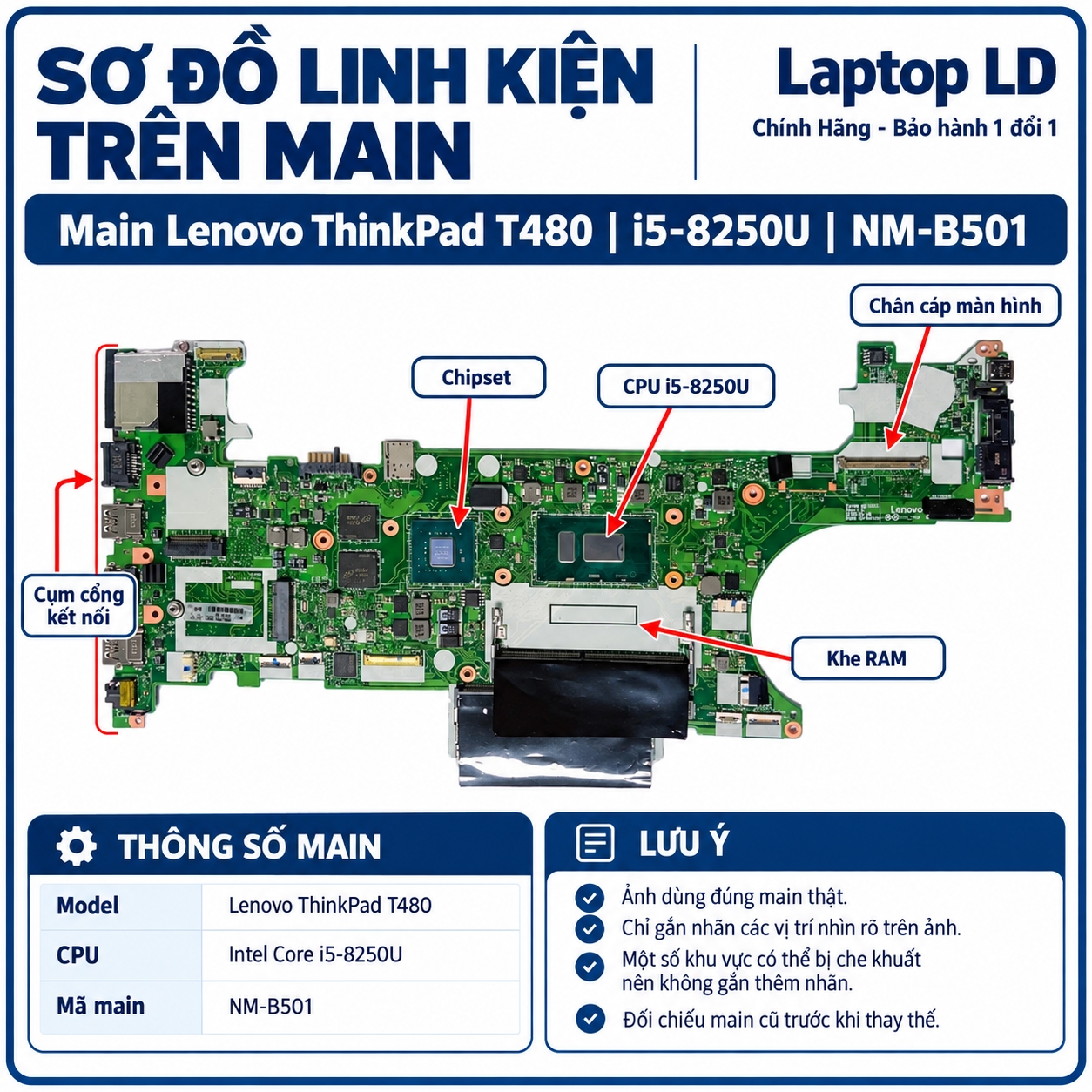

| Ghi chú cấu hình | Core i5-8250U và Intel UHD Graphics 620 được hàn trực tiếp trên main FRU 01YR328. RAM SO-DIMM, SSD/HDD, WLAN và WWAN là linh kiện rời; sản phẩm main không mặc định kèm các linh kiện này nếu đơn hàng không ghi rõ. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Bản trong bài — i5-8250U UMA | Intel Core i5-8250U | 2 khe DDR4-2400 SO-DIMM · tối đa 32GB | ET480 NM-B501 Rev 0.1 · FRU 01YR328 · Intel UHD 620 UMA |
| Biến thể gần — i5-8350U UMA | Intel Core i5-8350U vPro | 2 khe DDR4-2400 SO-DIMM · tối đa 32GB | Cùng họ NM-B501 · Lenovo FRU 01YR336 · CPU/vPro khác bản trong bài |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.

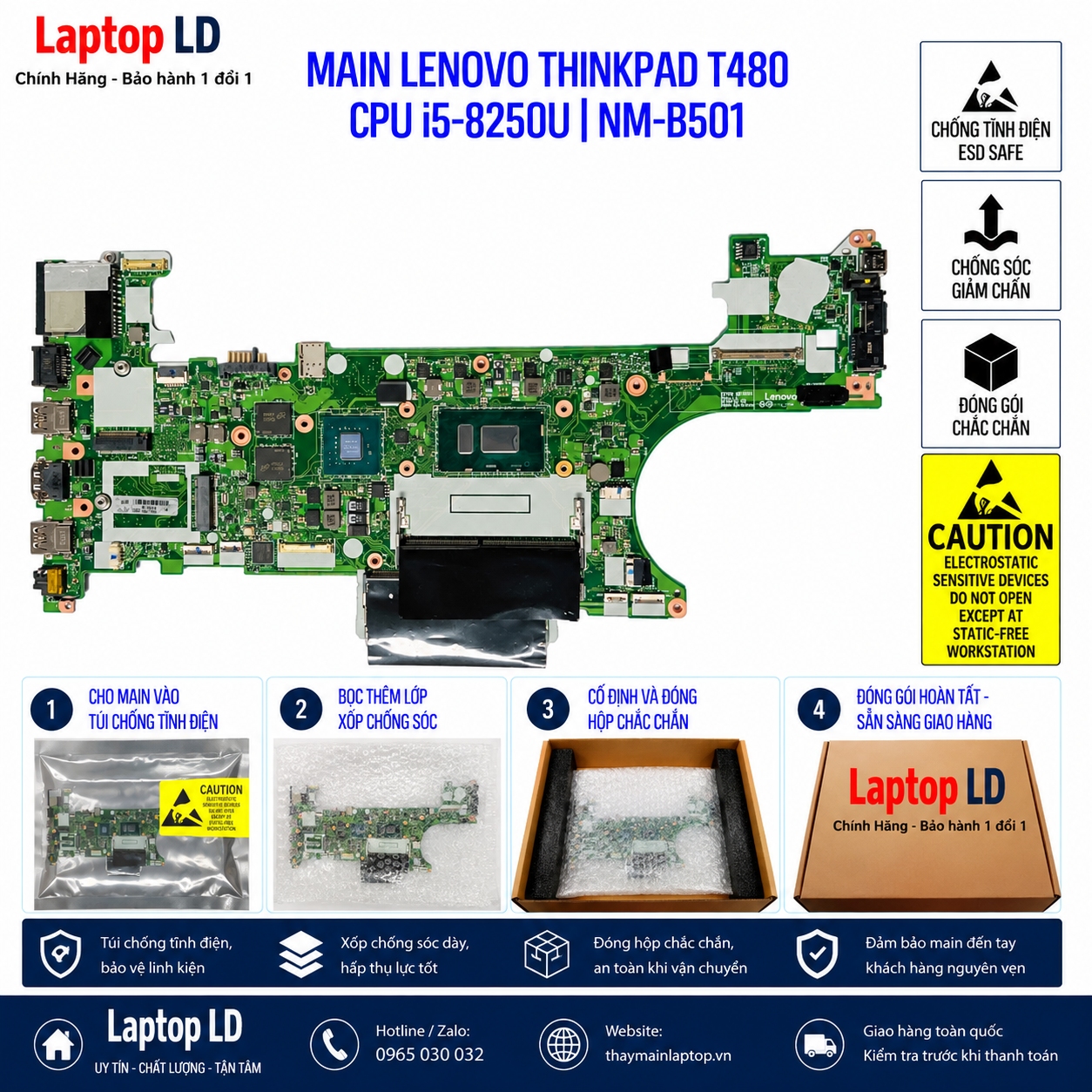

Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Mất nguồn, bấm nút nguồn không phản ứng | Adapter USB-C/PD, pin trong hoặc pin ngoài, cổng Type-C, nguồn chờ, mạch sạc hoặc chạm chập trên main. | Thử adapter Lenovo USB-C phù hợp, cô lập hai pin và thiết bị rời; kiểm tra nhận PD, nguồn chờ và dòng tiêu thụ trước khi kết luận lỗi main. |
| Có nguồn nhưng không hình, không POST | RAM/khe SO-DIMM, BIOS/EC, màn hình/cáp eDP, nguồn CPU hoặc lỗi phần cứng trên bo. | Thử RAM tốt ở từng khe, kiểm tra màn ngoài qua HDMI/USB-C và trạng thái POST; xác minh BIOS đúng T480 trước khi khoanh vùng CPU hoặc đường màn hình. |
| Không nhận RAM hoặc chỉ nhận một khe SO-DIMM | Thanh RAM, tiếp xúc khe, nguồn bộ nhớ, đường tín hiệu hoặc bộ điều khiển nhớ trong CPU. | Dùng DDR4-2400 đã biết tốt, đổi chéo hai khe và kiểm tra dung lượng trong BIOS/diagnostic để phân biệt lỗi module, khe hay đường RAM. |
| Không nhận SSD NVMe hoặc ổ 2.5″ SATA | SSD/HDD, caddy/cáp SATA, adapter M.2, socket/nguồn lưu trữ, đường PCIe/SATA hoặc thiết lập BIOS. | Xác định máy đang dùng cấu hình 2.5″ hay M.2 2280, thử ổ/cáp/adapter đã biết tốt; nếu dùng M.2 2242 ở khe WWAN cần kiểm tra đúng loại PCIe và loại trừ WWAN. |
| Không sạc hoặc cổng USB-C/Thunderbolt cấp nguồn không ổn định | Adapter USB-C, cổng Type-C, controller USB-PD/Thunderbolt, pin, BIOS/firmware hoặc mạch sạc trên main. | Thử adapter Lenovo USB-C đúng công suất ở từng cổng, cập nhật BIOS/Thunderbolt firmware phù hợp và kiểm tra trạng thái sạc để tách lỗi nguồn ngoài với lỗi main. |
| Mất Thunderbolt, HDMI, LAN, USB hoặc dock hoạt động chập chờn | Driver/firmware, cổng vật lý, Alpine Ridge/USB-C switch, LAN, nguồn I/O hoặc đường tín hiệu trên main. | Kiểm tra từng cổng với thiết bị/cáp/dock đã biết tốt, cập nhật BIOS/Thunderbolt firmware và loại trừ phụ kiện trước khi khoanh vùng mạch I/O. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, vô hiệu hóa pin tích hợp trong BIOS nếu máy còn hoạt động, tháo pin ngoài và chống tĩnh điện trước khi thao tác. Chuyển đúng RAM, SSD/HDD/caddy, WLAN/WWAN và cụm tản nhiệt; xác nhận main UMA FRU 01YR328 thay vì bản MX150. Sau lắp vào BIOS xác nhận i5-8250U, RAM, lưu trữ và adapter rồi kiểm tra USB-C/Thunderbolt, HDMI, LAN, dock, Wi-Fi/Bluetooth và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Lenovo ThinkPad T480 i5-8250U NM-B501 01YR328
Main NM-B501 này có đúng Core i5-8250U không?
Đúng với FRU 01YR328. Lenovo parts catalog mô tả trực tiếp 01YR328 là system board i5-8250U TPM 2.0 UMA cho ThinkPad T480; schematic cũng ghi NM-B501 Rev 0.1.
Main i5-8250U FRU 01YR328 có NVIDIA MX150 không?
Không. FRU 01YR328 là bản UMA dùng Intel UHD Graphics 620. ThinkPad T480 có biến thể NVIDIA GeForce MX150 2GB nhưng phải đối chiếu đúng FRU/main discrete và cụm tản nhiệt tương ứng.
ThinkPad T480 có thể lắp đồng thời SSD M.2 và ổ 2.5 inch không?
Bay lưu trữ chính của T480 dùng một trong hai: ổ 2.5 inch SATA hoặc M.2 2280 NVMe qua adapter. Một số cấu hình Lenovo cho phép M.2 2242 PCIe x2 ở khe WWAN làm lưu trữ thứ hai, nhưng khi đó không dùng WWAN trên chính khe đó.
Main được kiểm tra và bảo hành như thế nào?
Main được kiểm tra nguồn, POST/BIOS, RAM, SSD/HDD, sạc USB-C, hình ảnh, Thunderbolt, HDMI, LAN và nhiệt độ trước khi giao. Laptop LD áp dụng 1 đổi 1 trong 30 ngày theo chính sách công khai và hỗ trợ đối chiếu main cũ trước khi lắp.
