Thông tin main nhanh
- Dòng máy
- Lenovo ThinkPad P53
- Mã main
- NM-C262
- CPU
- Intel Core i7-9750H
- GPU / VGA
- Quadro T1000 4GB
- RAM
- 4 khe / DDR4
- Lưu trữ
- Tối đa 3 ổ · PCIe NVMe
Main zin nguyên bản. • Đã kiểm tra kỹ trước khi giao.
Giới thiệu Main Lenovo ThinkPad P53 i7-9750H NM-C262
Main Lenovo ThinkPad P53 mã FP530 NM-C262 sử dụng Intel Core i7-9750H 6 nhân 12 luồng, Intel UHD Graphics 630 và đồ họa NVIDIA Quadro rời. Với đúng nền i7-9750H, đã xác minh có phiên bản Quadro T1000 4GB và Quadro T2000 4GB; mã FRU trên từng main xác định chính xác biến thể VGA.
VGA của main NM-C262 i7-9750H: FRU 02DM439 / 02DM440 dùng NVIDIA Quadro T1000 4GB; FRU 02DM445 dùng NVIDIA Quadro T2000 4GB. Tên sản phẩm hiện chưa khóa FRU nên bài không tự gán một VGA duy nhất.

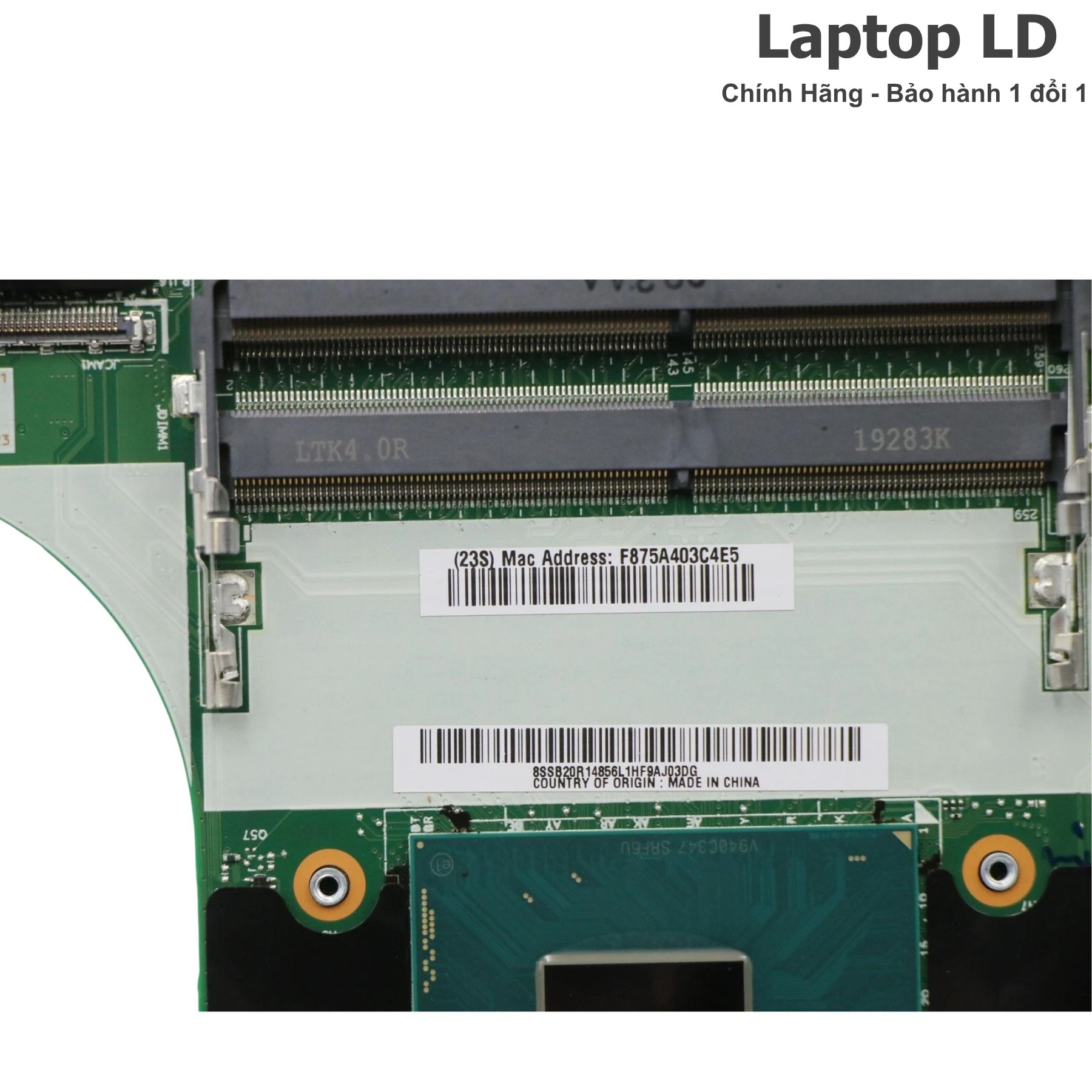

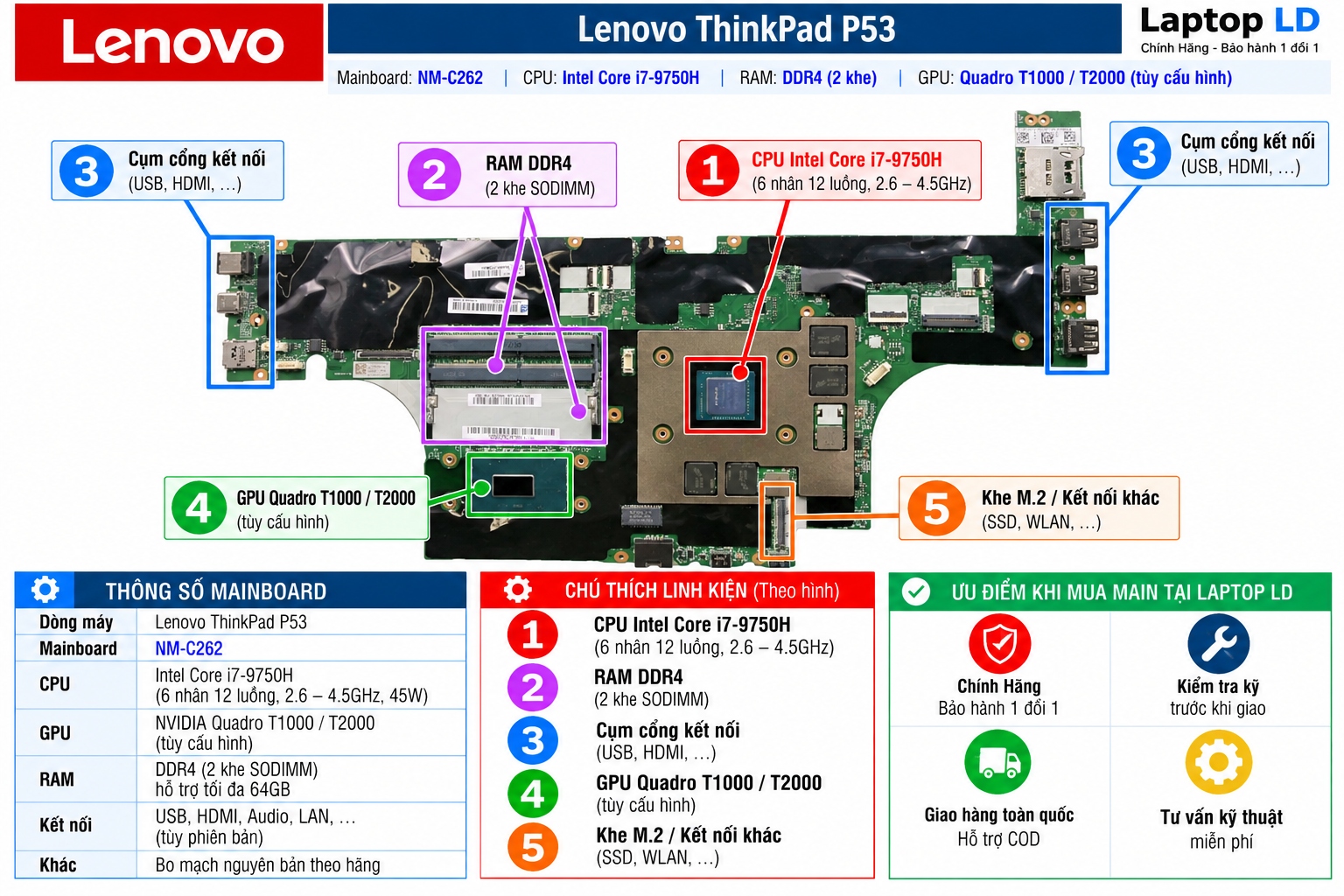

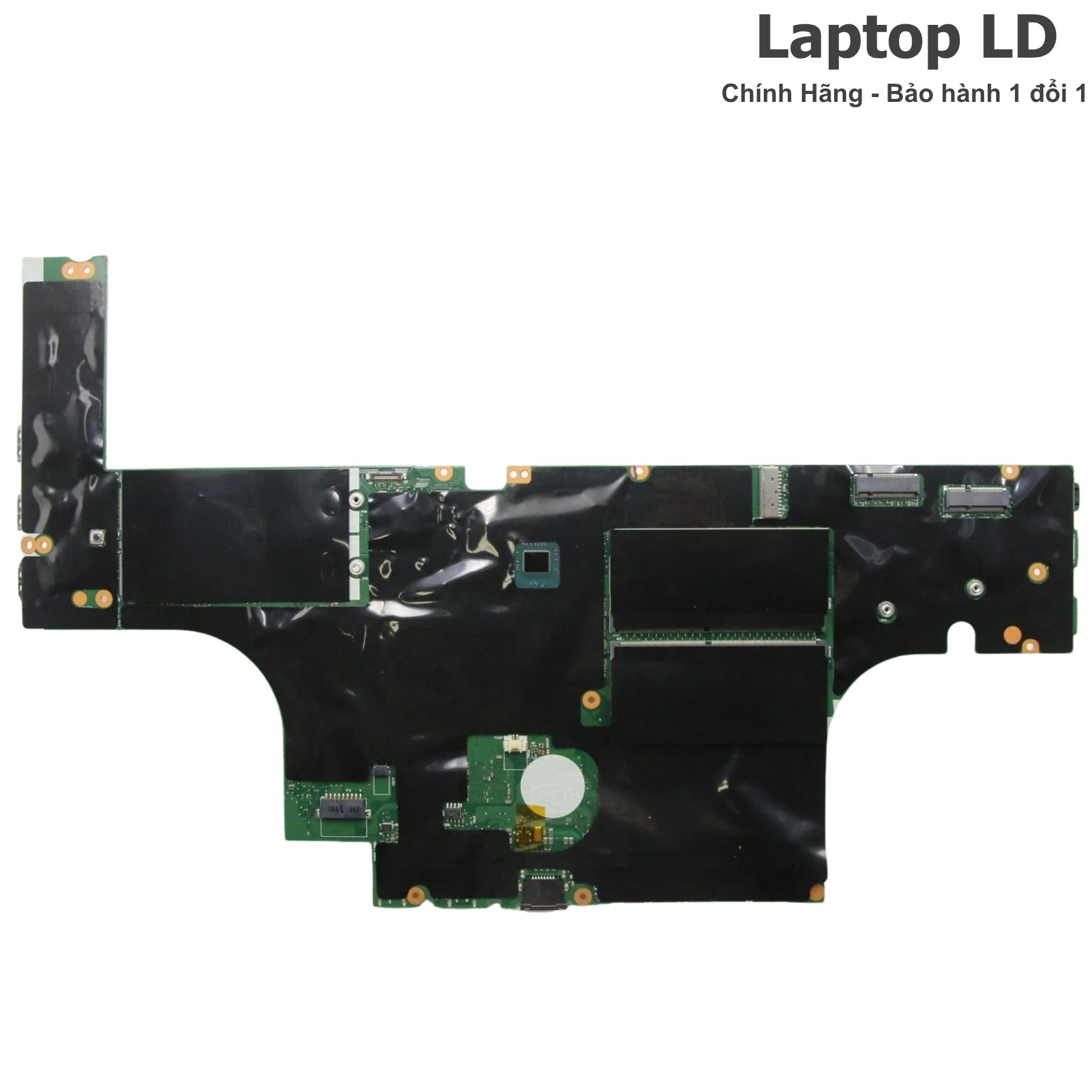

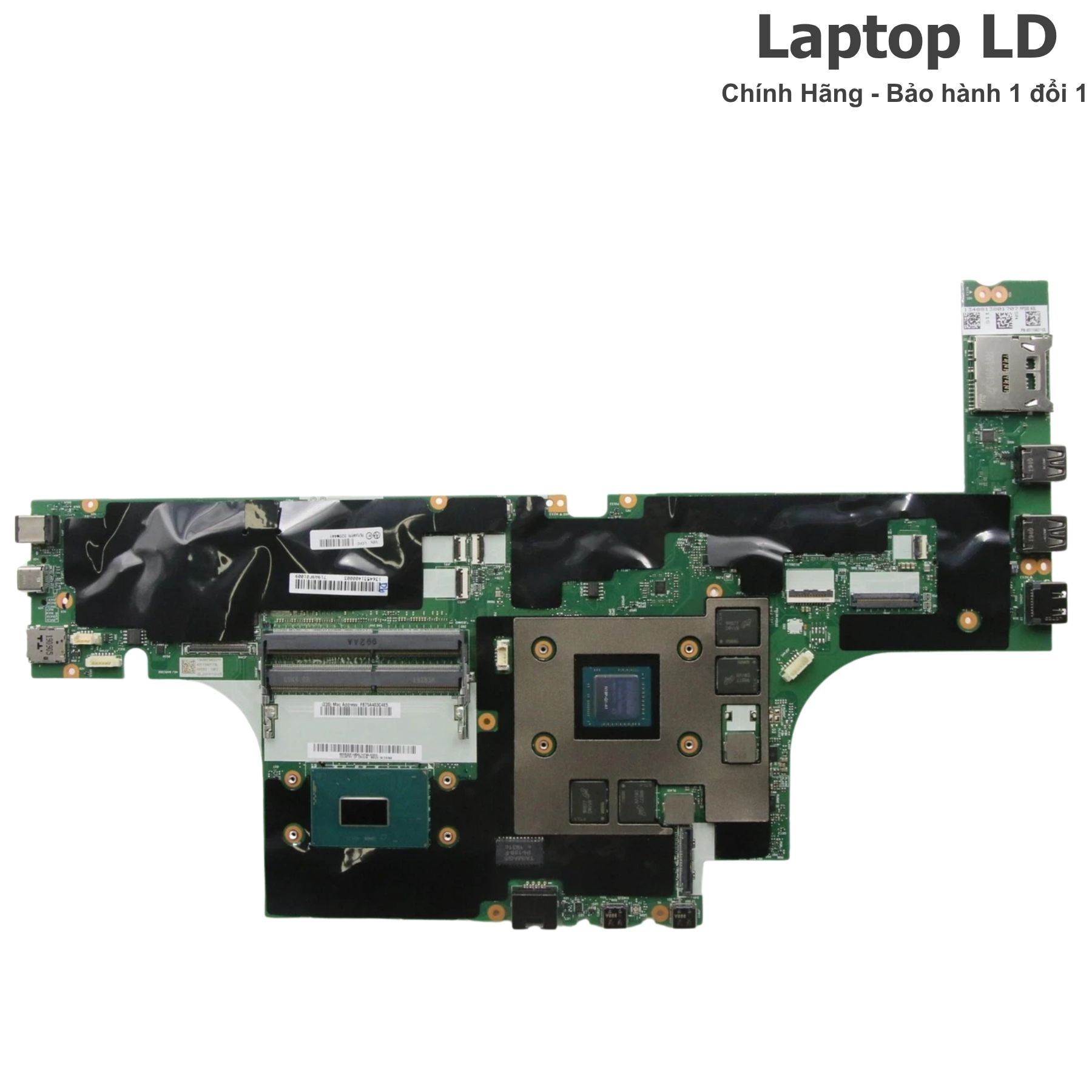

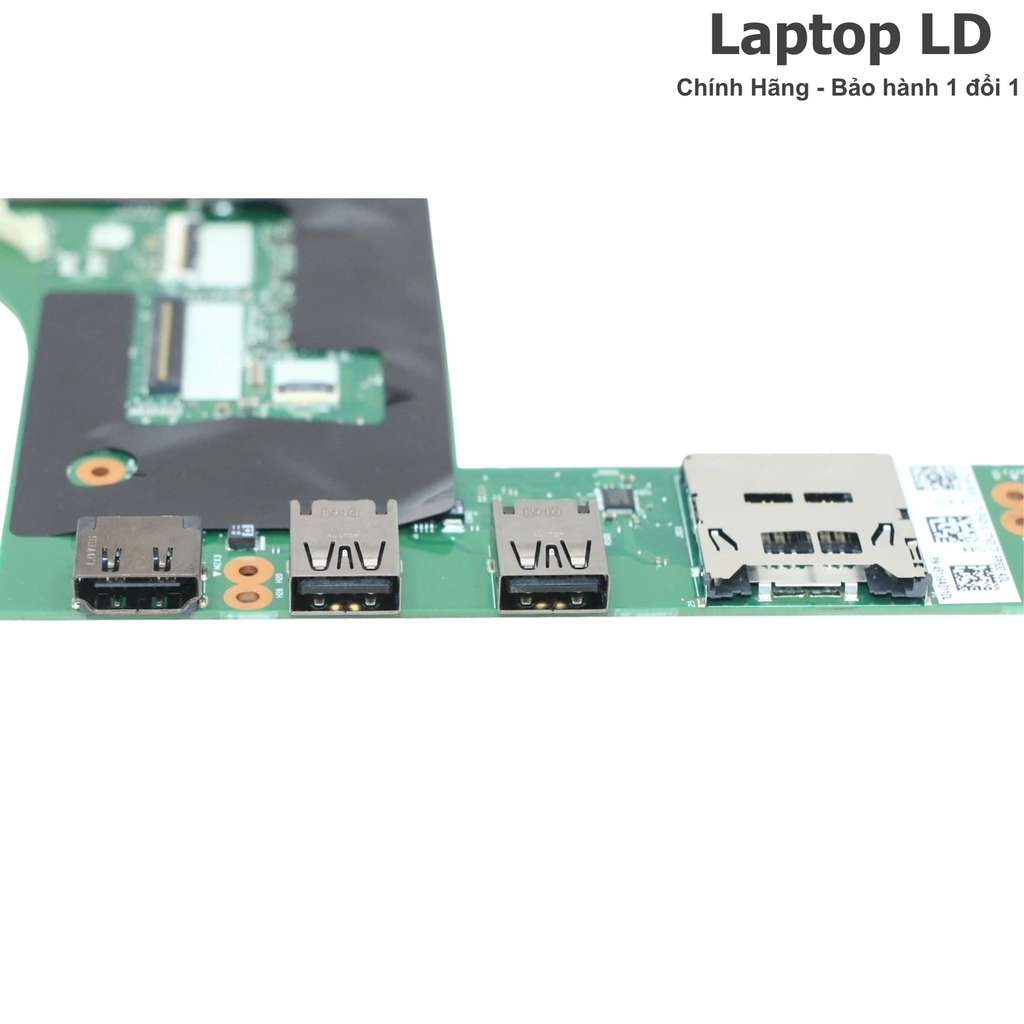

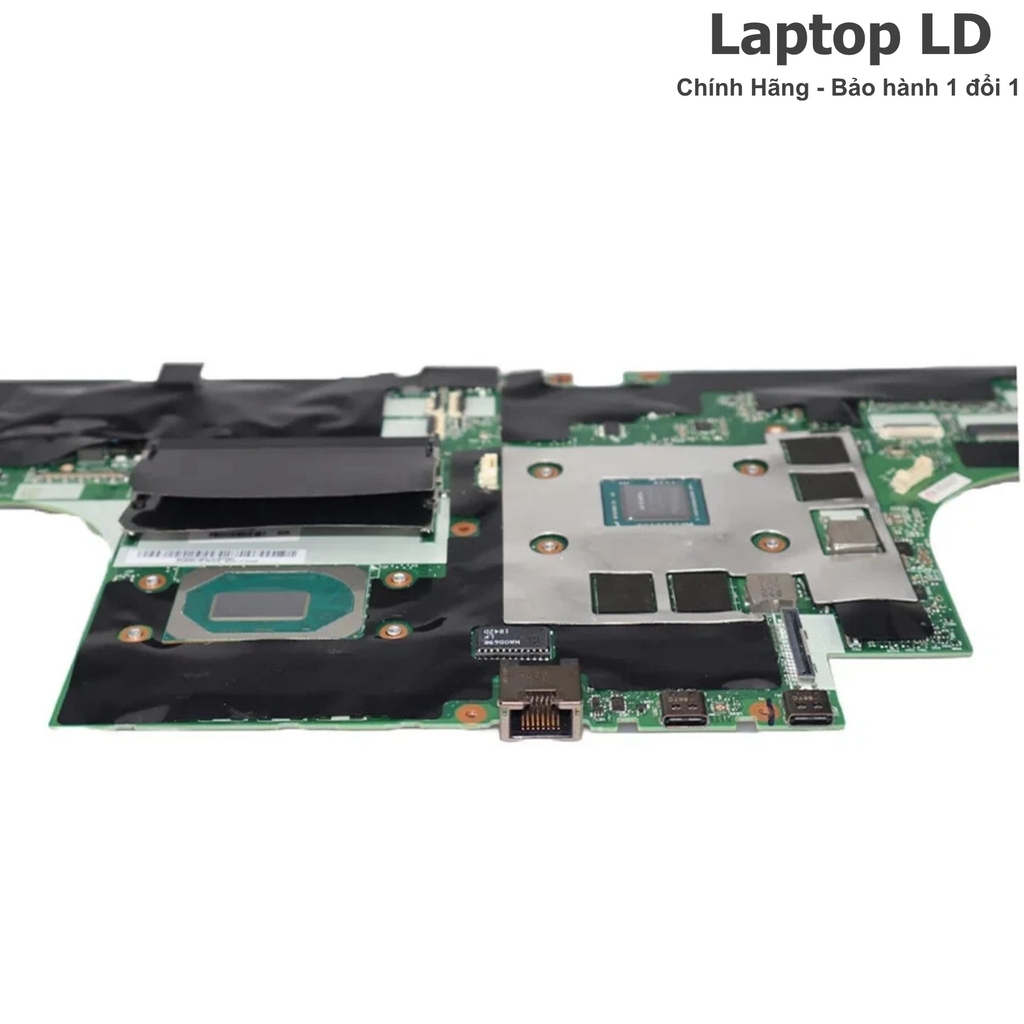

Ảnh main thực tế
Hình ảnh thực tế Main Lenovo ThinkPad P53 i7-9750H NM-C262
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Cấu hình và kết nối
Thông số kỹ thuật Main Lenovo ThinkPad P53 i7-9750H NM-C262
- MODEL
- Lenovo ThinkPad P53 · Type 20QN / 20QQ
- BOARD
- FP530 · NM-C262
- CPU
- Intel Core i7-9750H, 6 nhân 12 luồng, 2.6–4.5GHz, 12MB cache
- RAM
- 4 khe SO-DIMM DDR4-2666 dual-channel, tối đa 128GB non-ECC với Core i7
- GPU
- NVIDIA Quadro T1000 4GB hoặc T2000 4GB theo FRU + Intel UHD Graphics 630
- STORAGE
- Tối đa 3 ổ: 1 ổ SATA 2.5 inch + 2 SSD M.2 2280 NVMe hoặc 3 SSD M.2 2280 NVMe
- EXTERNAL_PORTS
- 2 USB-A, 1 USB-C, 2 Thunderbolt 3, HDMI 2.0, RJ45, audio 3.5mm, SD card
- WIRELESS
- Intel Wi-Fi 6 AX200 2×2 + Bluetooth 5.1
Phạm vi model / main: Lenovo ThinkPad P53; Type 20QN / 20QQ; FP530 NM-C262; Intel Core i7-9750H. Hai biến thể VGA i7-9750H đã xác minh gồm Quadro T1000 4GB và Quadro T2000 4GB.
Thông tin thêm về main này: Core i7-9750H, Intel UHD Graphics 630 và NVIDIA Quadro nằm trên system board. RAM DDR4, SSD/HDD và card Wi-Fi/WWAN là các linh kiện tháo lắp riêng.
Thông số kỹ thuật bổ sung
| Nền tảng main | FP530 · NM-C262 · Intel Coffee Lake Refresh-H |
|---|---|
| Chipset | Intel CM246 |
| System board i7-9750H | 02DM439 / 02DM440: Quadro T1000 4GB; 02DM445: Quadro T2000 4GB |
| Kết nối / I/O | 1 USB-C 3.1 Gen 1, 2 USB-A 3.1 Gen 1, 2 USB-C 3.1 Gen 2 / Thunderbolt 3, HDMI 2.0, RJ45, SD và audio combo |
| Nguồn / adapter | Lenovo Slim Tip 170W hoặc 230W theo cấu hình đồ họa |
| Lưu trữ | Tối đa 3 ổ; SSD M.2 2280 PCIe 3.0 x4 NVMe, hỗ trợ RAID 0/1/5; cấu hình máy có thể dùng thêm ổ SATA 2.5 inch |
Các phiên bản liên quan
| Phiên bản | CPU | GPU / VGA | RAM | FRU |
|---|---|---|---|---|
| i7-9750H · T1000 | Core i7-9750H | Quadro T1000 4GB + Intel UHD 630 | 4 khe DDR4-2666 · tối đa 128GB | 02DM439 / 02DM440 |
| i7-9750H · T2000 | Core i7-9750H | Quadro T2000 4GB + Intel UHD 630 | 4 khe DDR4-2666 · tối đa 128GB | 02DM445 |
| i5-9400H · T1000 | Core i5-9400H | Quadro T1000 4GB + Intel UHD 630 | 4 khe DDR4-2666 · tối đa 128GB | 02DM437 / 02DM438 |
Thông tin mua hàng tại Laptop LD
Bảo hành / đổi trả
Bảo hành 30 ngày, lỗi thuộc phạm vi bảo hành 1 đổi 1.
Gói bảo hành mở rộng:
- 3 tháng+10% giá sản phẩm
- 6 tháng+15% giá sản phẩm
- 12 tháng+25% giá sản phẩm
Giao hàng toàn quốc
Giao hàng toàn quốc, hỗ trợ COD. Nhận hàng, kiểm tra đúng sản phẩm rồi thanh toán.
Phạm vi sản phẩm: Sản phẩm là main laptop theo cấu hình trên trang.
Đóng gói bảo vệ main: Main được đặt trong túi chống tĩnh điện, bọc chống sốc và đóng hộp chắc chắn trước khi giao.
Sản phẩm giao gồm: 01 mainboard Lenovo ThinkPad P53 FP530 NM-C262, CPU Intel Core i7-9750H và VGA theo đúng biến thể FRU của sản phẩm.
Kiểm tra main và hỗ trợ sau mua
Hỗ trợ sau khi mua: Tư vấn trong quá trình lắp đặt, hỗ trợ kiểm tra sau lắp và tiếp nhận xử lý khi main có dấu hiệu bất thường.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách kiểm tra trước khi thay Main Lenovo ThinkPad P53 i7-9750H NM-C262
ThinkPad P53 là workstation có CPU H-series, GPU Quadro rời, bốn khe RAM và nhiều đường lưu trữ. Khi máy không lên nguồn, không lên hình hoặc lỗi đồ họa cần kiểm tra từng khối trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách kiểm tra
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Máy không lên nguồn | Có thể liên quan adapter 170W/230W, jack nguồn, pin, mạch sạc, nguồn chờ hoặc system board. | Thử adapter Lenovo Slim Tip đúng công suất đang hoạt động tốt, kiểm tra dòng vào và các đường nguồn trước khi kết luận lỗi main. |
| Máy lên nguồn nhưng không hiển thị | Có thể do RAM, màn hình/cáp eDP, BIOS, Intel UHD 630 hoặc NVIDIA Quadro. | Kiểm tra RAM từng khe, màn hình/cáp màn, trạng thái POST rồi thử xuất hình ngoài qua HDMI hoặc Thunderbolt 3. |
| Sọc hình, artefact hoặc crash khi tải GPU | Có thể liên quan Quadro T1000/T2000, VRAM GDDR5, driver, nguồn GPU hoặc hệ thống tản nhiệt. | Xác định đúng FRU và GPU của main, loại trừ driver, kiểm tra nhiệt độ rồi chạy tải GPU phù hợp. |
| Không nhận hoặc chập chờn RAM | Có thể do module DDR4, một trong bốn khe SO-DIMM, tiếp xúc hoặc mạch bộ nhớ. | Thử RAM DDR4-2666 tốt từng khe và từng cặp kênh nhớ, vệ sinh tiếp xúc rồi chạy kiểm tra bộ nhớ. |
| Không nhận SSD/HDD | Có thể do SSD/HDD, socket M.2, cáp SATA, BIOS/RAID hoặc đường PCIe/SATA trên main. | Thử ổ tốt đúng chuẩn ở từng vị trí, kiểm tra BIOS và RAID để tách lỗi ổ khỏi lỗi system board. |
| Thunderbolt 3, USB-C hoặc HDMI lỗi | Có thể do cáp/thiết bị, driver, firmware Thunderbolt, GPU hoặc mạch I/O. | Thử cáp và thiết bị tốt, kiểm tra riêng USB-C, hai Thunderbolt 3 và HDMI 2.0 trước khi kết luận lỗi bo. |
Lưu ý khi tháo lắp
Lưu ý khi lắp Main Lenovo ThinkPad P53 i7-9750H NM-C262 và kiểm tra sau thay
Lưu ý khi lắp: Core i7-9750H và NVIDIA Quadro nằm trên system board; RAM, SSD/HDD, WLAN và WWAN là linh kiện rời. Khi chuyển linh kiện sang main mới cần dùng đúng cụm tản nhiệt theo VGA, kiểm tra bốn khe RAM, các vị trí lưu trữ và toàn bộ đầu nối trước khi cấp nguồn.
Trước khi tháo lắp: tắt máy, rút adapter, ngắt pin và chống tĩnh điện. Sau khi thay main cần kiểm tra đầy đủ CPU, GPU và các đường I/O trước khi bàn giao.
Checklist kiểm tra sau khi thay main
- Khởi động máy, vào BIOS/UEFI và kiểm tra nhận đúng Intel Core i7-9750H.
- Xác định đúng NVIDIA Quadro T1000 hoặc T2000 theo FRU và kiểm tra Intel UHD Graphics 630.
- Kiểm tra lần lượt cả bốn khe RAM DDR4 và tổng dung lượng bộ nhớ đang lắp.
- Kiểm tra các SSD M.2 PCIe NVMe, ổ SATA 2.5 inch nếu có và thiết lập RAID.
- Thử 2 USB-A, USB-C, 2 Thunderbolt 3, HDMI 2.0, RJ45, SD, Wi-Fi và Bluetooth.
- Chạy tải CPU/GPU phù hợp để theo dõi quạt, nhiệt độ, nguồn và độ ổn định trước khi bàn giao.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main Lenovo ThinkPad P53 i7-9750H NM-C262
Main NM-C262 này dùng cho Lenovo ThinkPad P53 đúng không?
Đúng. Phạm vi sản phẩm trên trang là Lenovo ThinkPad P53 Type 20QN / 20QQ sử dụng main FP530 NM-C262 và Intel Core i7-9750H.
Main P53 i7-9750H NM-C262 dùng VGA gì?
Đã xác minh có hai phiên bản chính với Core i7-9750H: Quadro T1000 4GB và Quadro T2000 4GB. Mã FRU trên main xác định chính xác VGA.
FRU nào là i7-9750H + Quadro T1000?
FRU 02DM439 và 02DM440 thuộc system board Core i7-9750H kết hợp NVIDIA Quadro T1000 4GB trên ThinkPad P53.
FRU nào là i7-9750H + Quadro T2000?
FRU 02DM445 được xác minh là system board ThinkPad P53 Core i7-9750H kết hợp NVIDIA Quadro T2000 4GB.
ThinkPad P53 hỗ trợ tối đa bao nhiêu RAM và ổ cứng?
P53 có bốn khe SO-DIMM DDR4 và Lenovo công bố tối đa 128GB. Hệ thống hỗ trợ tối đa ba ổ lưu trữ, gồm phương án một ổ SATA 2.5 inch cùng hai SSD M.2 hoặc ba SSD M.2 tùy cấu hình.
ThinkPad P53 có Thunderbolt 3 và Wi-Fi 6 không?
Có. P53 có hai cổng Thunderbolt 3, thêm một USB-C, HDMI 2.0 và sử dụng Intel Wi-Fi 6 AX200 2×2 + Bluetooth 5.1 trên các cấu hình WLAN.
Đặt hoặc thay Main Lenovo ThinkPad P53 i7-9750H NM-C262 tại Laptop LD
Thay Main Lenovo ThinkPad P53 i7-9750H NM-C262 ở đâu? Đặt main hoặc mang máy tới Laptop LD để thay trực tiếp. Kỹ thuật viên hỗ trợ lắp đặt, xác định đúng FRU/VGA và kiểm tra Core i7-9750H, Quadro, RAM, ổ lưu trữ, Thunderbolt 3 cùng các chức năng sau thay trước khi bàn giao.
