Thông tin main nhanh
- Dòng máy
- Lenovo ThinkPad P51
- Mã main
- NM-B041
- CPU
- Intel Core i7-6820HQ
- GPU / VGA
- Quadro M1200 4GB + Intel HD 530
- RAM
- 4 khe SO-DIMM DDR4
- Lưu trữ
- 2 M.2 2280 NVMe + 1 ổ SATA 2.5 inch
Main zin nguyên bản. • Đã kiểm tra kỹ trước khi giao.
Giới thiệu Main Lenovo ThinkPad P51 i7-6820HQ Quadro M1200 NM-B041
Main Lenovo ThinkPad P51 mã DP510 NM-B041 sử dụng Intel Core i7-6820HQ 4 nhân 8 luồng, Intel HD Graphics 530 và NVIDIA Quadro M1200 4GB. Phiên bản này tương ứng FRU 02DL595, thuộc nền workstation P51 Type 20MM / 20MN, có 4 khe RAM DDR4 và hệ lưu trữ hỗ trợ tối đa hai SSD M.2 PCIe NVMe cùng một ổ SATA 2.5 inch.
Ảnh main thực tế

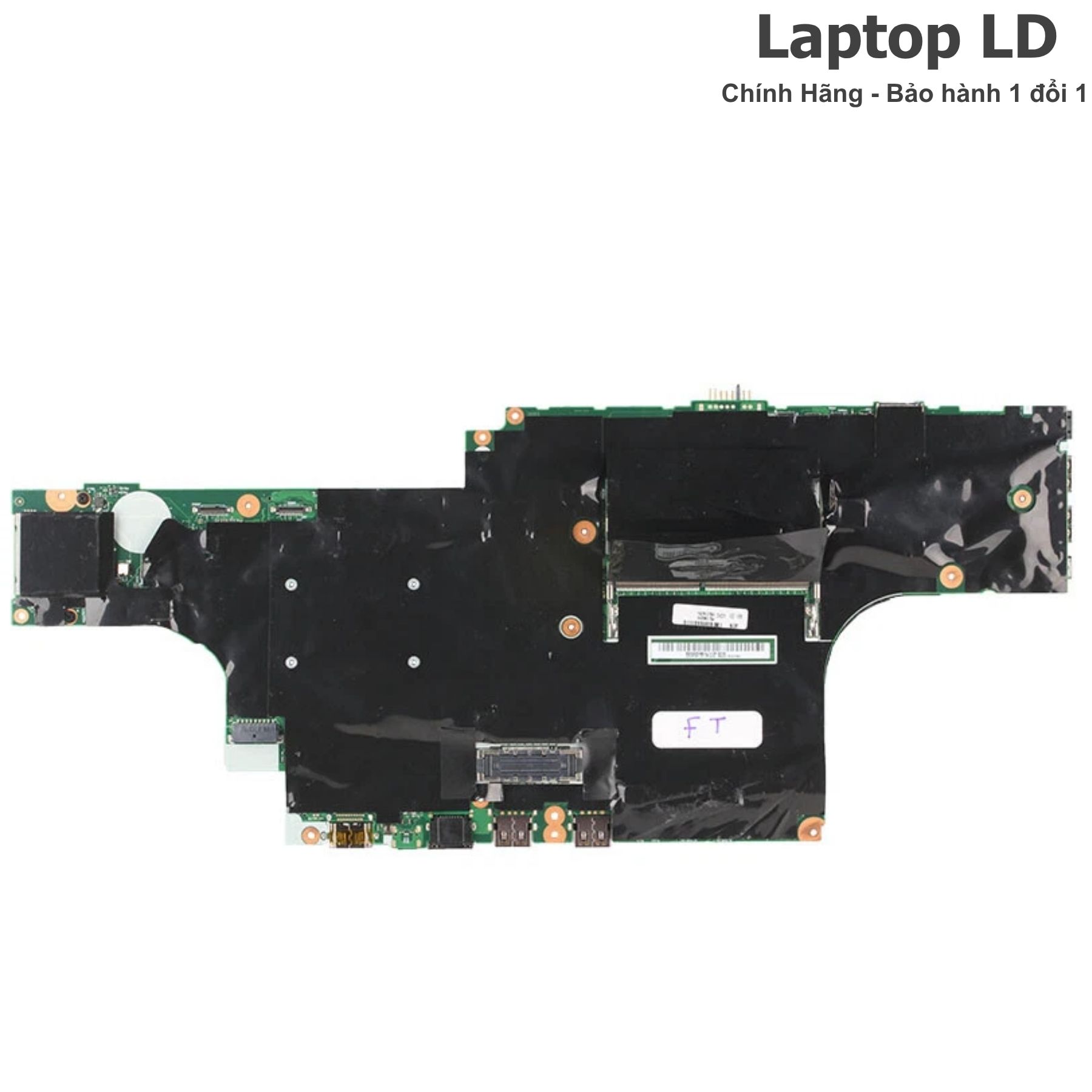

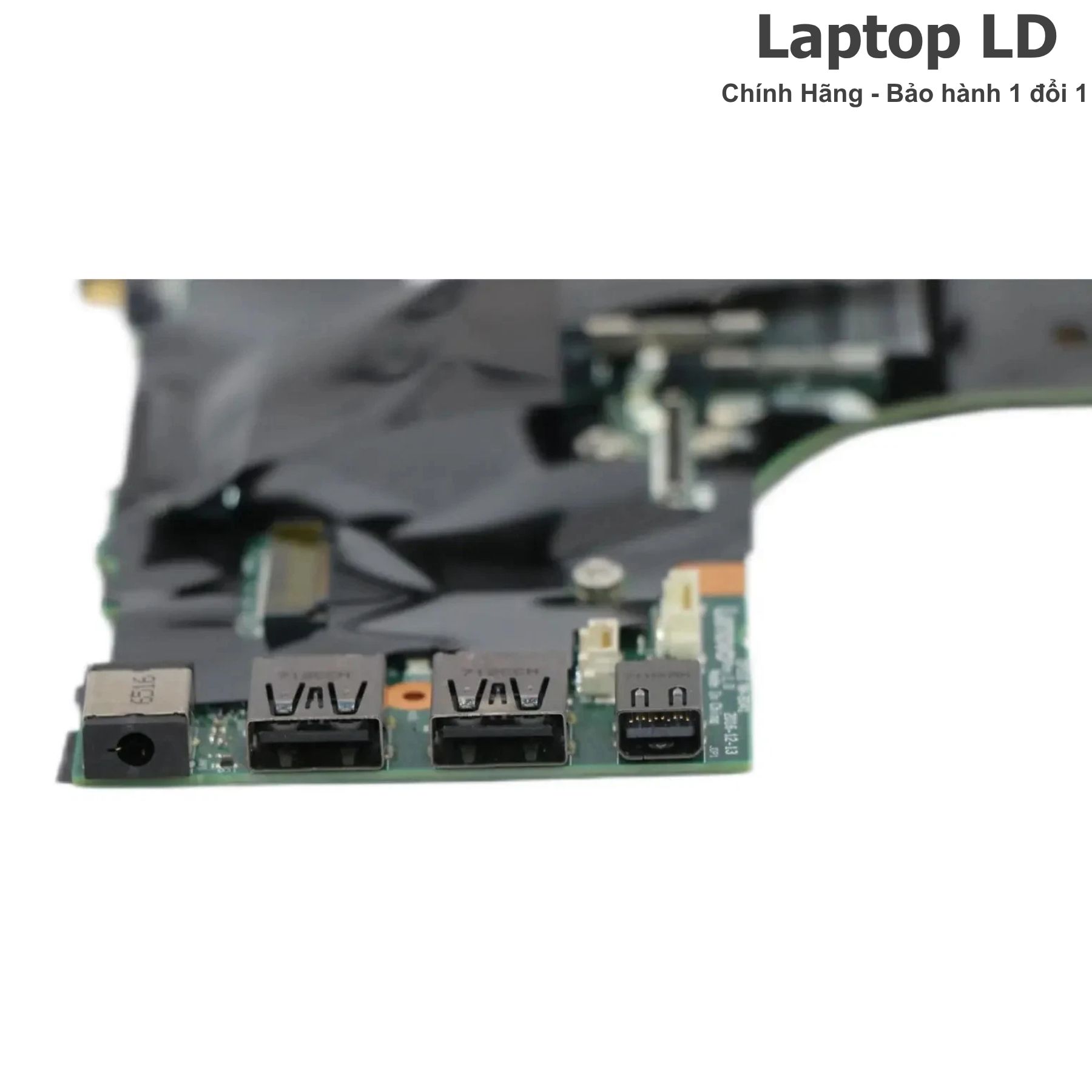

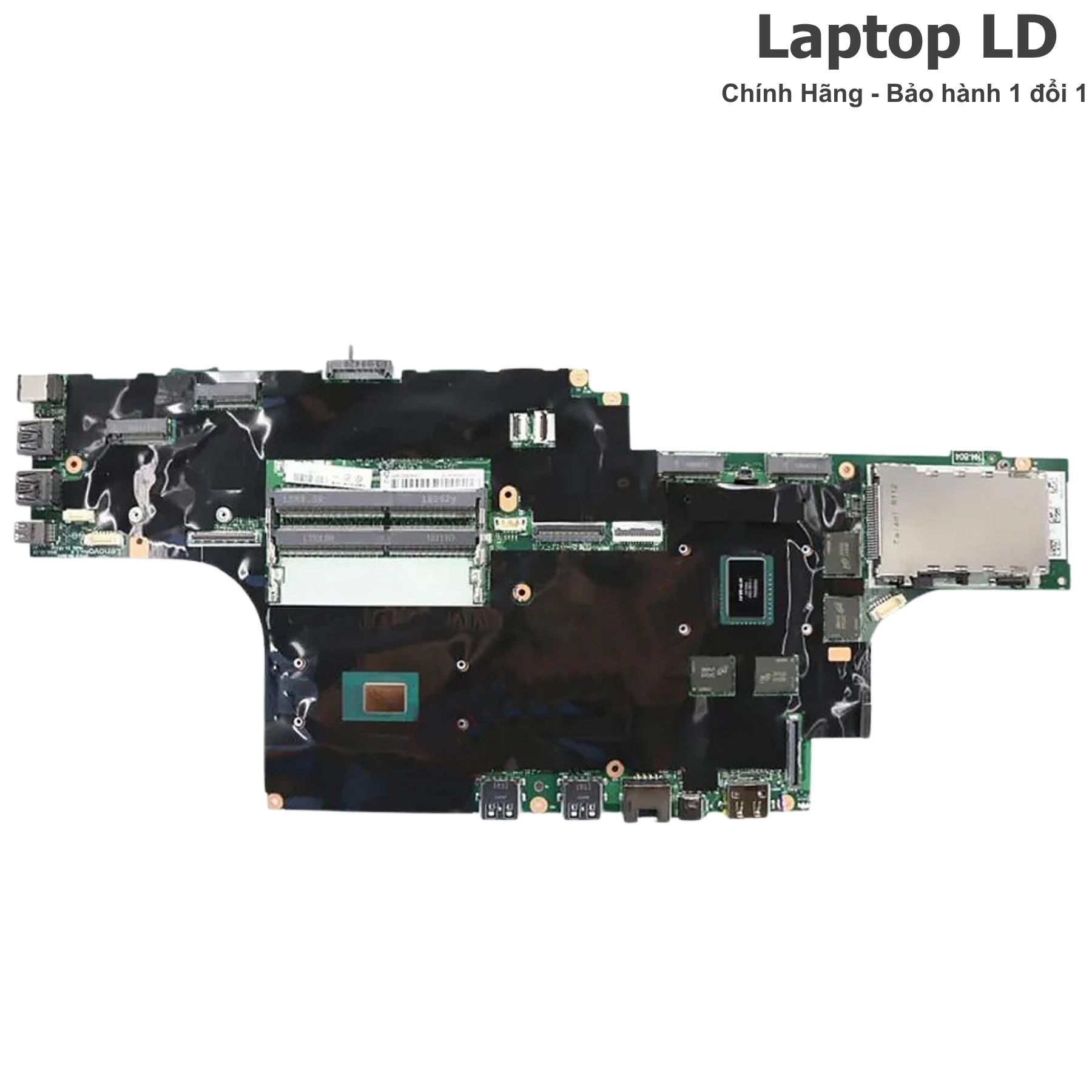

Hình ảnh thực tế Main Lenovo ThinkPad P51 i7-6820HQ M1200 NM-B041
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Cấu hình và kết nối
Thông số kỹ thuật Main Lenovo ThinkPad P51 i7-6820HQ Quadro M1200 NM-B041
- MODEL
- Lenovo ThinkPad P51 · Type 20MM / 20MN
- BOARD

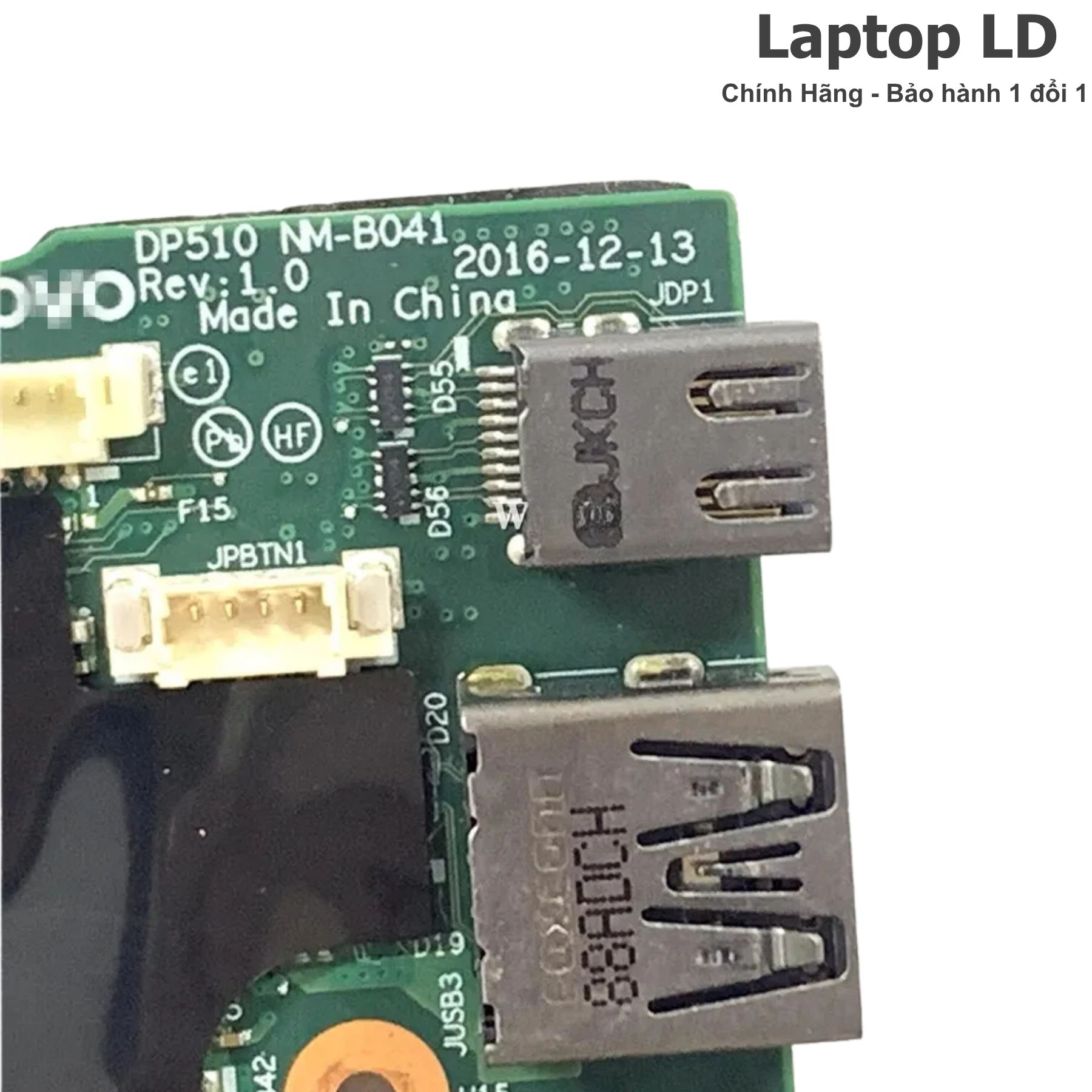

- DP510 · NM-B041 · Lenovo FRU 02DL595
- CPU
- Intel Core i7-6820HQ, 4 nhân 8 luồng, 2.7–3.6GHz, 8MB cache
- RAM
- 4 khe SO-DIMM DDR4 dual-channel, tối đa 64GB; i7-6820HQ chạy DDR4-2133
- GPU
- NVIDIA Quadro M1200 4GB + Intel HD Graphics 530
- STORAGE
- Tối đa 2 SSD M.2 2280 PCIe NVMe + 1 HDD/SSD SATA 2.5 inch
- EXTERNAL_PORTS
- 4 USB-A 3.0, USB-C/Thunderbolt 3, Mini DisplayPort 1.2a, HDMI 1.4b, RJ45, SD, ExpressCard/34
- WIRELESS
- Intel Dual Band Wireless-AC 8260 hoặc 8265 2×2 + Bluetooth 4.1
Phạm vi model / main: Lenovo ThinkPad P51; DP510 NM-B041; Intel Core i7-6820HQ; NVIDIA Quadro M1200 4GB; Intel HD Graphics 530; Lenovo FRU 02DL595.

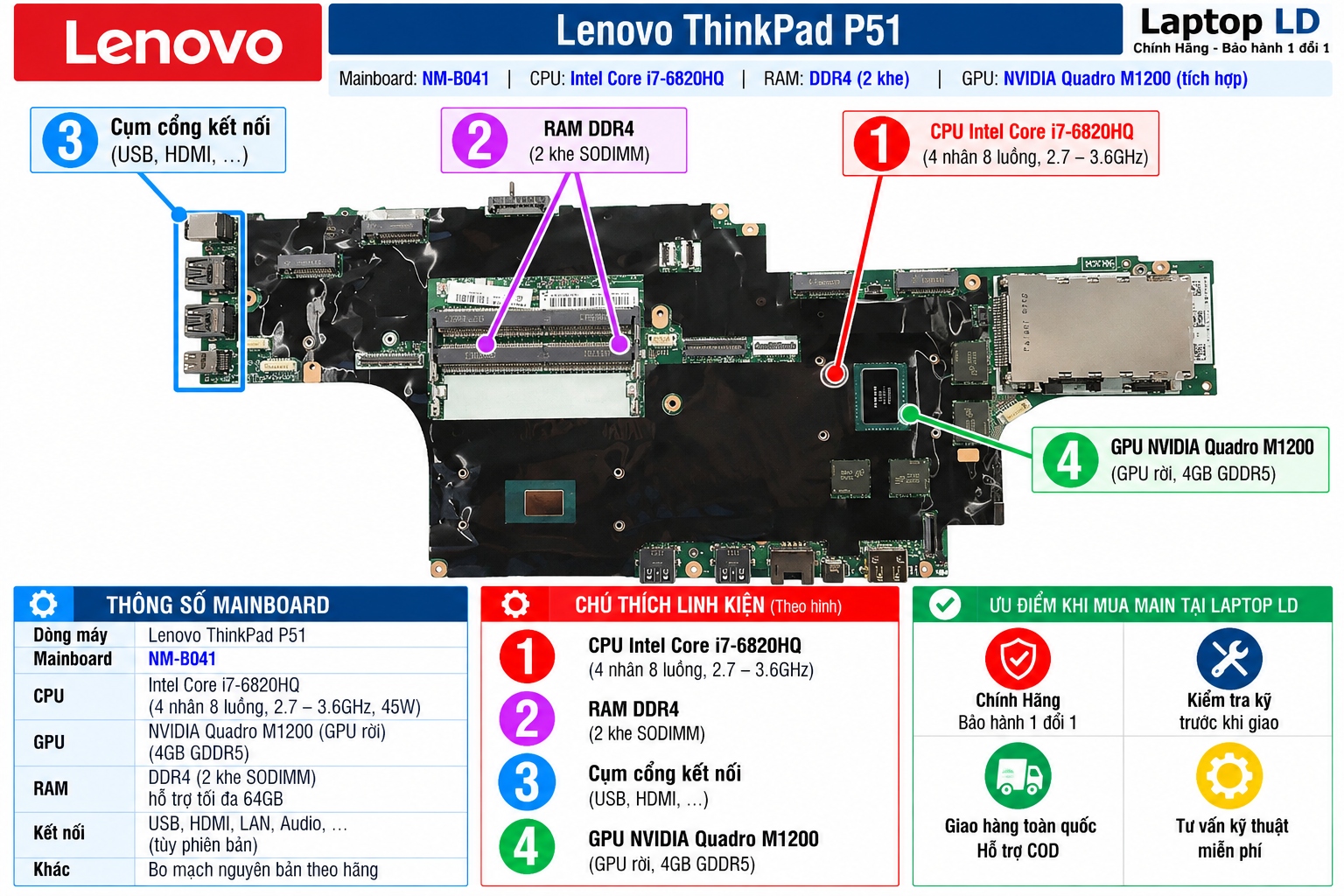

Thông tin thêm về main này: Core i7-6820HQ và Quadro M1200 nằm trên system board. RAM DDR4, SSD/HDD và card Wi-Fi/Bluetooth là các linh kiện tháo lắp riêng.
Thông số kỹ thuật bổ sung
| Nền tảng main | DP510 · NM-B041 · ThinkPad P51 workstation |
|---|---|
| Chipset | Mobile Intel CM238 |
| FRU system board | Lenovo 02DL595 · Core i7-6820HQ · NVIDIA Quadro M1200 4GB |
| Kết nối / I/O | 4 USB 3.1 Gen 1, USB-C / Thunderbolt 3, Mini DisplayPort 1.2a, HDMI 1.4b, Gigabit Ethernet, dock connector, SD UHS-II và ExpressCard/34 |
| Nguồn / adapter | Lenovo 170W Slim Tip AC Adapter |
| Lưu trữ | Tối đa 3 ổ: 2 SSD M.2 2280 PCIe 3.0 x4 NVMe và 1 HDD/SSD SATA 2.5 inch; hỗ trợ RAID 0/1 |
Các phiên bản liên quan
| Phiên bản | CPU | GPU / VGA | RAM | FRU tham khảo |
|---|---|---|---|---|
| SKU đang bán · i7-6820HQ | Core i7-6820HQ | Quadro M1200 4GB + Intel HD 530 | 4 khe DDR4-2133 · tối đa 64GB | 02DL595 |
| i7-7700HQ · M1200 | Core i7-7700HQ | Quadro M1200 4GB + Intel HD 630 | 4 khe DDR4-2400 · tối đa 64GB | 01AV359 / 01AV369 |
| i7-7820HQ · M2200 | Core i7-7820HQ | Quadro M2200 4GB + Intel HD 630 | 4 khe DDR4-2400 · tối đa 64GB | 01AV363 / 01AV364 |
Thông tin mua hàng tại Laptop LD
Bảo hành / đổi trả
Bảo hành 30 ngày, lỗi thuộc phạm vi bảo hành 1 đổi 1.
Gói bảo hành mở rộng:
- 3 tháng+10% giá sản phẩm
- 6 tháng+15% giá sản phẩm
- 12 tháng+25% giá sản phẩm
Giao hàng toàn quốc
Giao hàng toàn quốc, hỗ trợ COD. Nhận hàng, kiểm tra đúng sản phẩm rồi thanh toán.
Phạm vi sản phẩm: Sản phẩm là main laptop theo cấu hình trên trang.

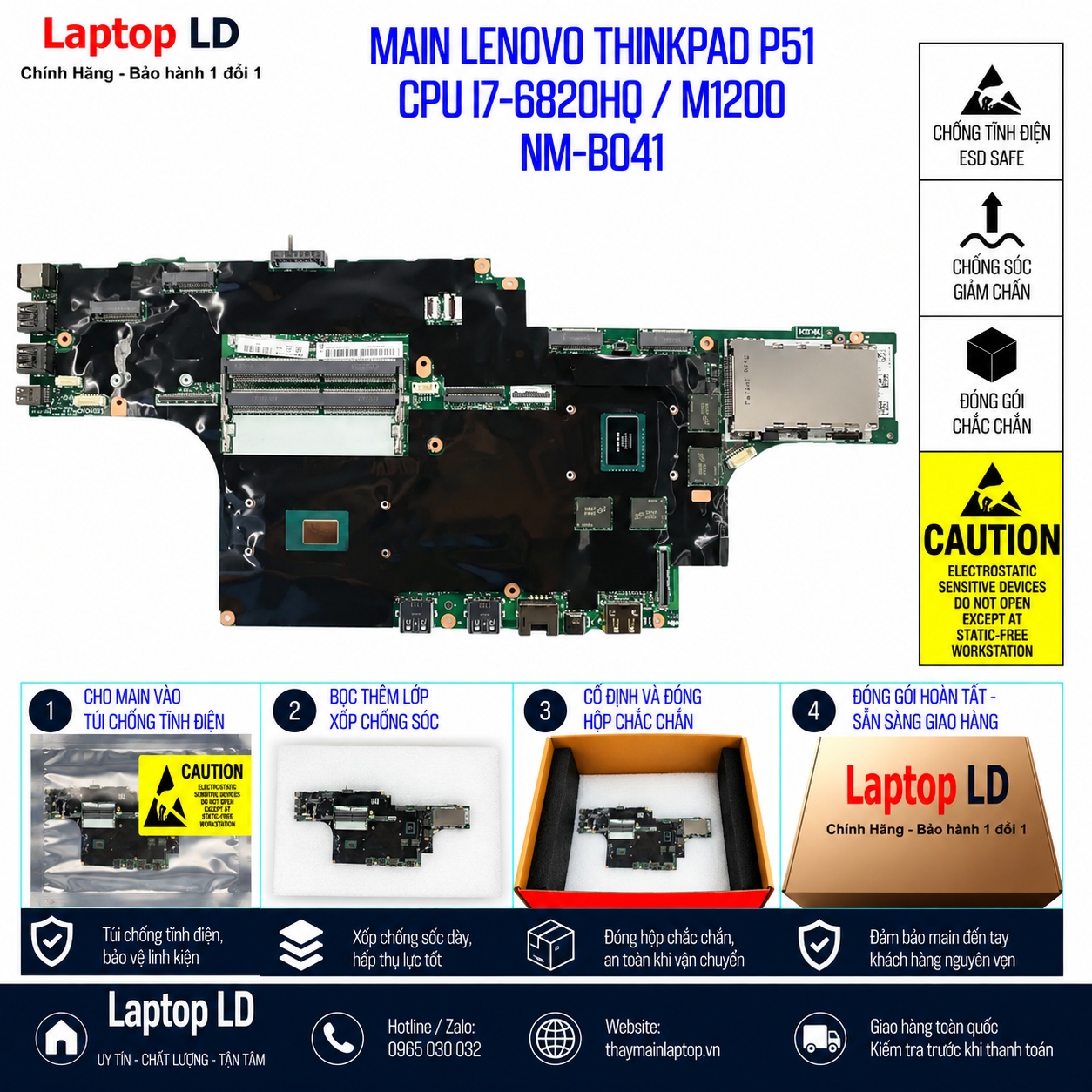

Đóng gói bảo vệ main: Main được đặt trong túi chống tĩnh điện, bọc chống sốc và đóng hộp chắc chắn trước khi giao.
Sản phẩm giao gồm: 01 mainboard Lenovo ThinkPad P51 DP510 NM-B041, CPU Intel Core i7-6820HQ và NVIDIA Quadro M1200 4GB theo cấu hình trên trang.
Kiểm tra main và hỗ trợ sau mua
Hỗ trợ sau khi mua: Tư vấn trong quá trình lắp đặt, hỗ trợ kiểm tra sau lắp và tiếp nhận xử lý khi main có dấu hiệu bất thường.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách kiểm tra trước khi thay Main Lenovo ThinkPad P51 i7-6820HQ M1200 NM-B041
ThinkPad P51 là workstation có CPU hiệu năng cao, GPU Quadro rời, bốn khe RAM và nhiều đường lưu trữ. Khi máy không lên nguồn, không lên hình hoặc lỗi đồ họa cần kiểm tra từng khối trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách kiểm tra
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Máy không lên nguồn | Có thể liên quan adapter 170W, jack nguồn, pin, mạch sạc, nguồn chờ hoặc system board. | Thử adapter Lenovo 170W Slim Tip tốt, kiểm tra dòng vào và các đường nguồn chờ trước khi kết luận lỗi main. |
| Máy lên nguồn nhưng không hiển thị | Có thể do RAM, màn hình/cáp eDP, BIOS, Intel HD 530 hoặc NVIDIA Quadro M1200. | Kiểm tra RAM từng khe, màn hình/cáp màn, trạng thái POST rồi thử xuất hình qua HDMI hoặc Mini DisplayPort. |
| Sọc hình, artefact hoặc lỗi Quadro | Có thể liên quan Quadro M1200, VRAM 4GB, driver, nguồn GPU hoặc nhiệt độ. | Loại trừ driver, kiểm tra cụm tản nhiệt và chạy tải GPU phù hợp để xác định lỗi phần mềm hay lỗi phần cứng trên main. |
| Không nhận hoặc chập chờn RAM | Có thể do module DDR4, một trong bốn khe SO-DIMM, tiếp xúc hoặc mạch bộ nhớ. | Thử RAM tốt từng khe và từng cặp, vệ sinh tiếp xúc rồi chạy kiểm tra bộ nhớ trước khi xác định lỗi system board. |
| Không nhận SSD M.2 hoặc ổ SATA | Có thể do SSD/HDD, socket M.2, cáp SATA, BIOS, RAID hoặc đường PCIe/SATA trên main. | Thử ổ tốt đúng chuẩn, kiểm tra hai vị trí M.2, ổ SATA 2.5 inch và thiết lập lưu trữ trong BIOS. |
| Thunderbolt, HDMI hoặc Mini DisplayPort lỗi | Có thể do cáp/thiết bị ngoài, driver, firmware Thunderbolt hoặc mạch I/O/đồ họa. | Thử cáp và màn hình tốt trên từng cổng, kiểm tra Thunderbolt 3, HDMI và Mini DisplayPort riêng biệt trước khi kết luận lỗi main. |
Lưu ý khi tháo lắp
Lưu ý khi lắp Main Lenovo ThinkPad P51 i7-6820HQ M1200 NM-B041 và kiểm tra sau thay
Lưu ý khi lắp: Core i7-6820HQ và Quadro M1200 nằm trên system board; RAM, SSD/HDD và card Wi-Fi là linh kiện rời. Khi chuyển linh kiện sang main mới cần lắp đúng cụm tản nhiệt CPU/GPU, kiểm tra bốn khe RAM, hai vị trí SSD M.2, cáp ổ 2.5 inch và toàn bộ đầu nối trước khi cấp nguồn.
Trước khi tháo lắp: tắt máy, rút adapter, tháo hoặc ngắt pin và chống tĩnh điện. Sau khi lắp cần kiểm tra đầy đủ phần cứng workstation trước khi bàn giao.

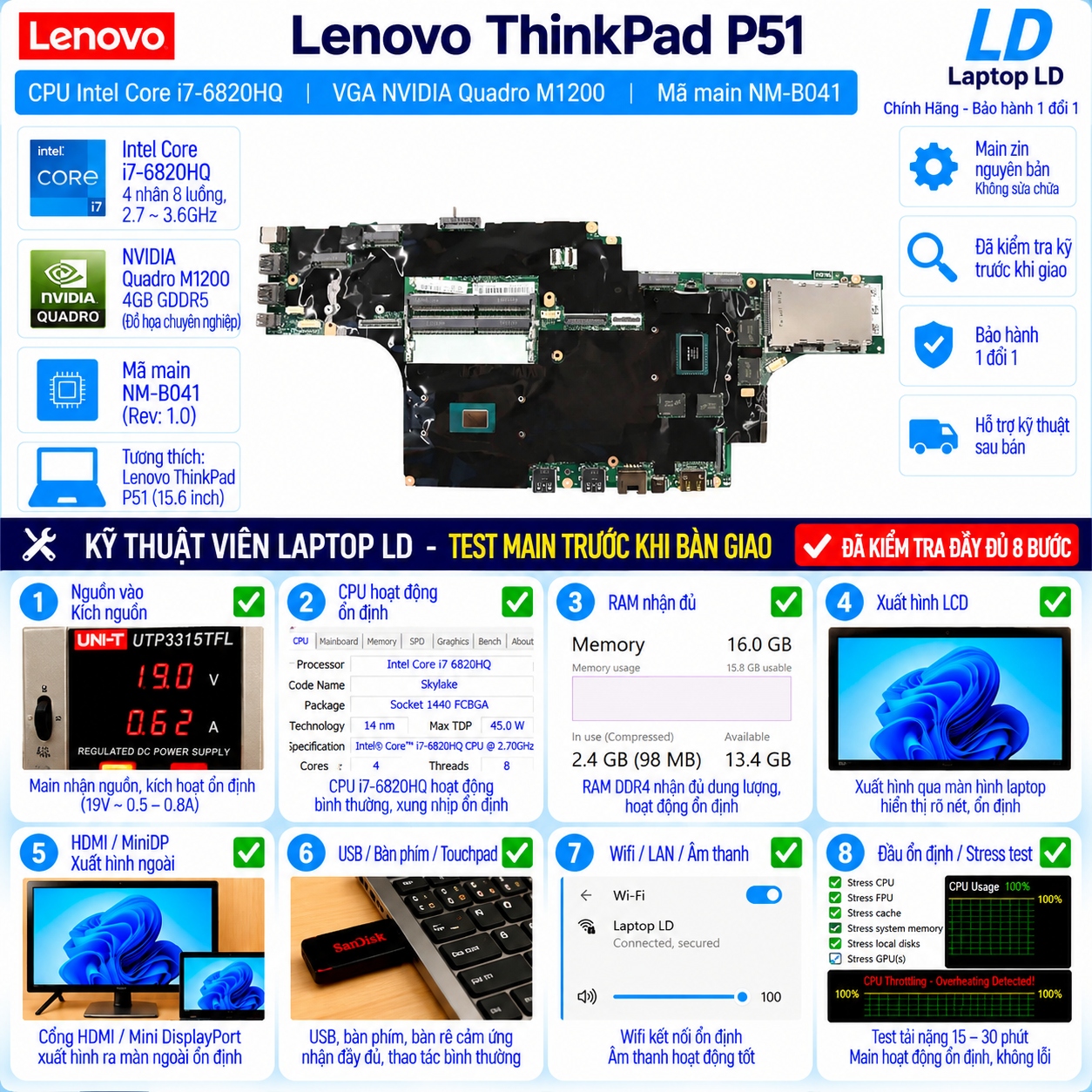

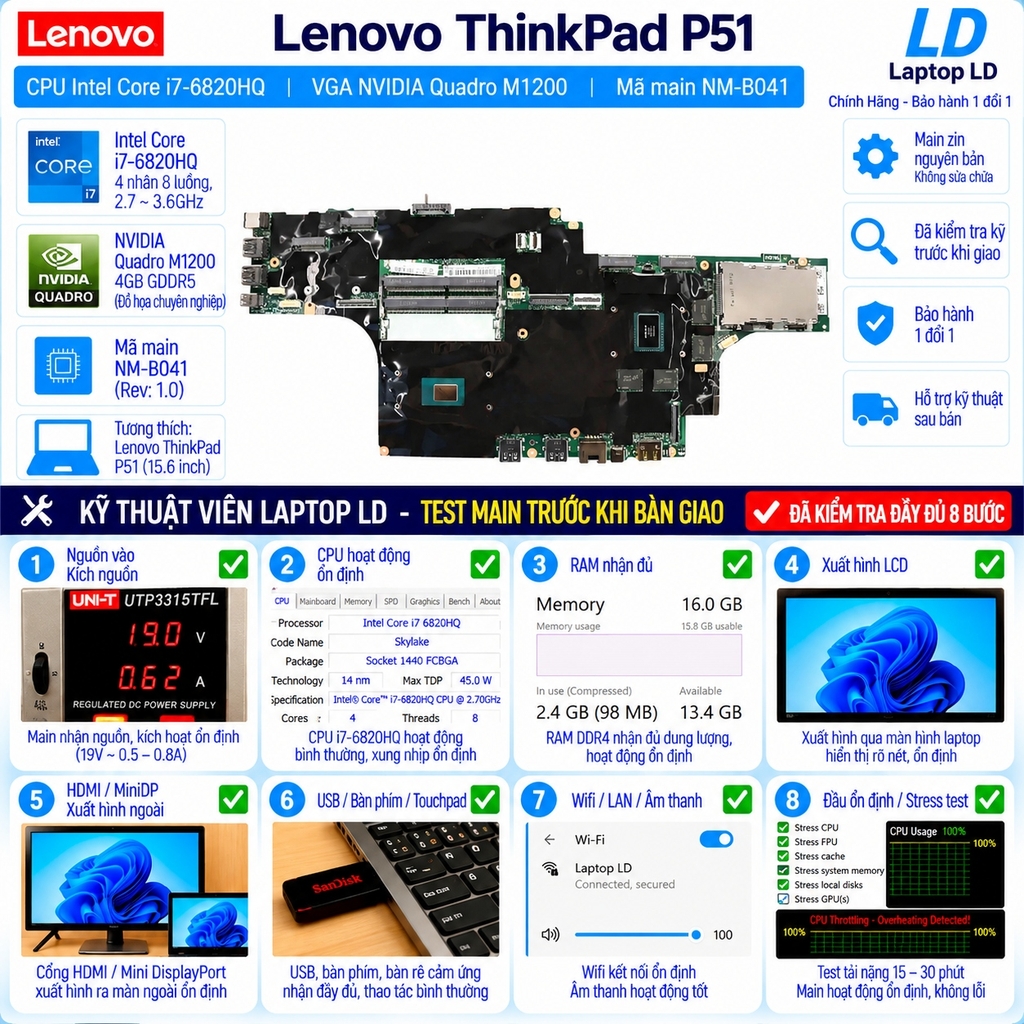

Checklist kiểm tra sau khi thay main
- Khởi động máy, vào BIOS/UEFI và kiểm tra nhận đúng Intel Core i7-6820HQ cùng Quadro M1200.
- Kiểm tra lần lượt cả bốn khe RAM DDR4 và tổng dung lượng bộ nhớ đang lắp.
- Kiểm tra hai vị trí SSD M.2 PCIe NVMe, ổ SATA 2.5 inch và RAID nếu hệ thống đang sử dụng.
- Thử 4 USB 3.0, Thunderbolt 3, Mini DisplayPort, HDMI, RJ45, SD và ExpressCard.
- Kiểm tra Intel HD Graphics 530, Quadro M1200, Wi-Fi/Bluetooth, pin, quạt và nhiệt độ.
- Chạy tải CPU/GPU phù hợp để theo dõi nguồn, nhiệt độ và độ ổn định trước khi bàn giao.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main Lenovo ThinkPad P51 i7-6820HQ M1200 NM-B041
ThinkPad P51 có phiên bản i7-6820HQ thật không?
Có. Lenovo liệt kê chính thức Core i7-6820HQ trong nền ThinkPad P51. Các máy Type 20MM / 20MN có cấu hình i7-6820HQ kết hợp NVIDIA Quadro M1200 4GB.
Main i7-6820HQ M1200 dùng mã FRU nào?
Phiên bản trên trang sử dụng main DP510 NM-B041 với Lenovo FRU 02DL595, CPU Core i7-6820HQ và Quadro M1200.
Quadro M1200 trên ThinkPad P51 có bao nhiêu GB?
NVIDIA Quadro M1200 trên P51 có 4GB bộ nhớ đồ họa riêng. Máy đồng thời có Intel HD Graphics 530 tích hợp trong Core i7-6820HQ.
ThinkPad P51 i7-6820HQ hỗ trợ tối đa bao nhiêu RAM?
P51 có bốn khe SO-DIMM và hỗ trợ tối đa 64GB RAM. Với Core i7-6820HQ, bộ nhớ hoạt động ở DDR4-2133.
Main P51 này hỗ trợ bao nhiêu ổ SSD?
ThinkPad P51 hỗ trợ tối đa ba ổ lưu trữ: hai SSD M.2 2280 PCIe NVMe và một HDD hoặc SSD SATA 2.5 inch. Hệ thống còn hỗ trợ RAID 0/1.
Quadro M1200 và M2200 trên P51 khác nhau thế nào?
P51 có cả Quadro M1200 4GB và M2200 4GB. SKU trên trang là bản i7-6820HQ + Quadro M1200; các main M2200 thuộc những cấu hình khác của P51 như i7-7820HQ hoặc Xeon.
Đặt hoặc thay Main Lenovo ThinkPad P51 i7-6820HQ M1200 NM-B041 tại Laptop LD
Thay Main Lenovo ThinkPad P51 i7-6820HQ M1200 NM-B041 ở đâu? Đặt main hoặc mang máy tới Laptop LD để thay trực tiếp. Kỹ thuật viên hỗ trợ lắp đặt và kiểm tra Core i7-6820HQ, Quadro M1200, bốn khe RAM, SSD/HDD, Thunderbolt 3 cùng các chức năng sau thay trước khi bàn giao.
