Thông tin main nhanh
- Dòng máy
- Lenovo ThinkPad P50s
- Mã main
- 15202-2
- CPU
- Intel Core i7-6500U
- GPU / VGA
- Quadro M500M 2GB + Intel HD 520
- RAM
- 2 khe DDR3L-1600
- Lưu trữ
- SATA 2.5 inch / PCIe NVMe
Main zin nguyên bản. • Đã kiểm tra kỹ trước khi giao.
Giới thiệu Main Lenovo ThinkPad P50s i7-6500U Quadro M500M
Main Lenovo ThinkPad P50s sử dụng nền Wistron LSZ-2, PCB 15202-2, Intel Core i7-6500U và NVIDIA Quadro M500M 2GB. Đây là cấu hình workstation mỏng nhẹ của P50s, kết hợp Intel HD Graphics 520, hai khe RAM DDR3L-1600 và hệ lưu trữ hỗ trợ cả SATA lẫn PCIe NVMe theo cấu hình máy.
Ảnh main thực tế

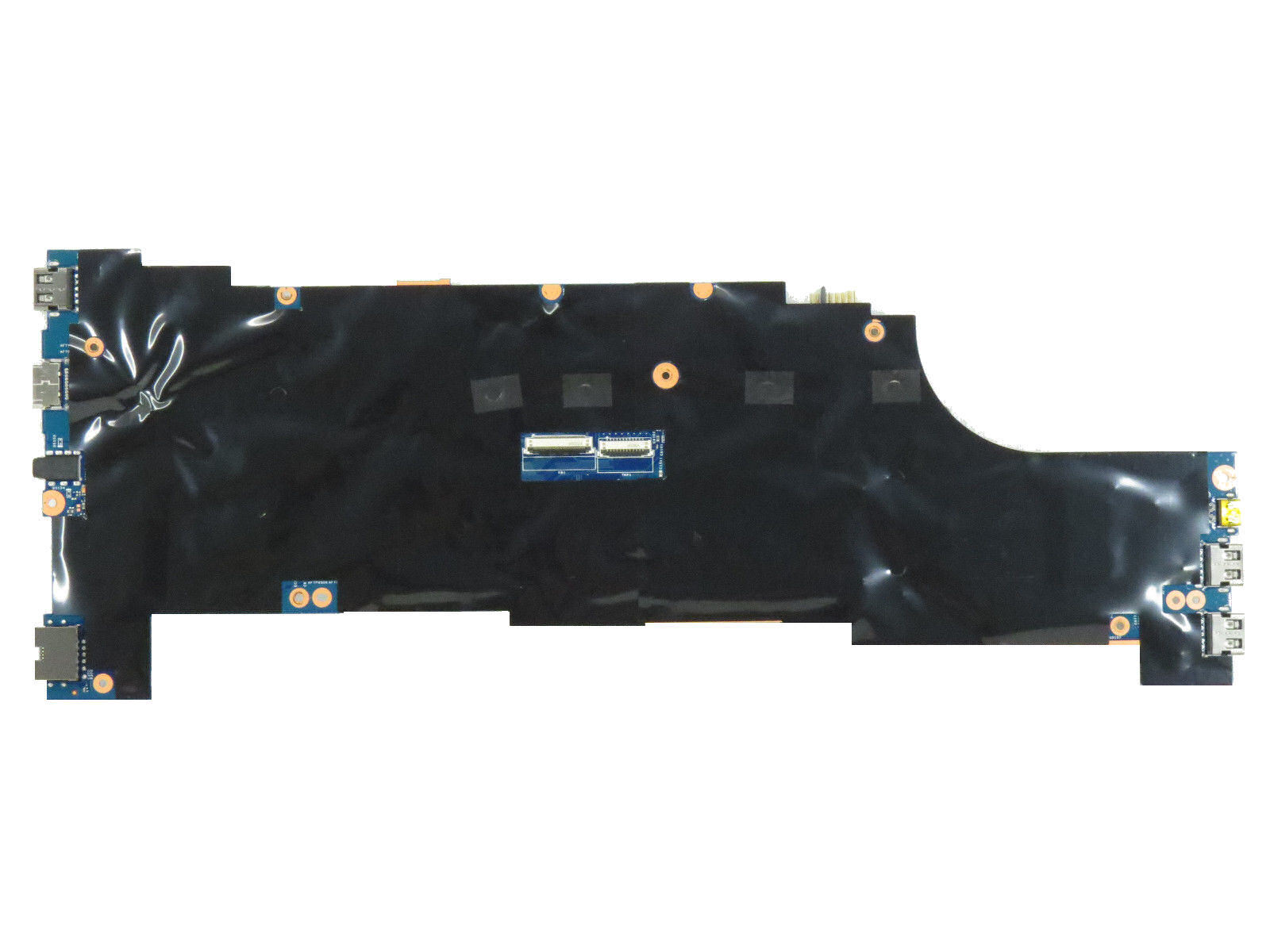

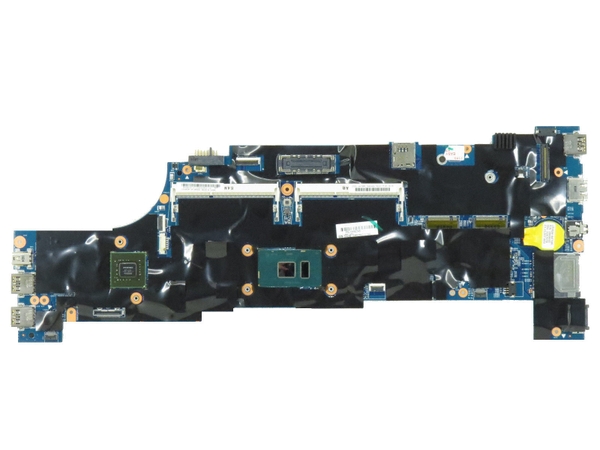

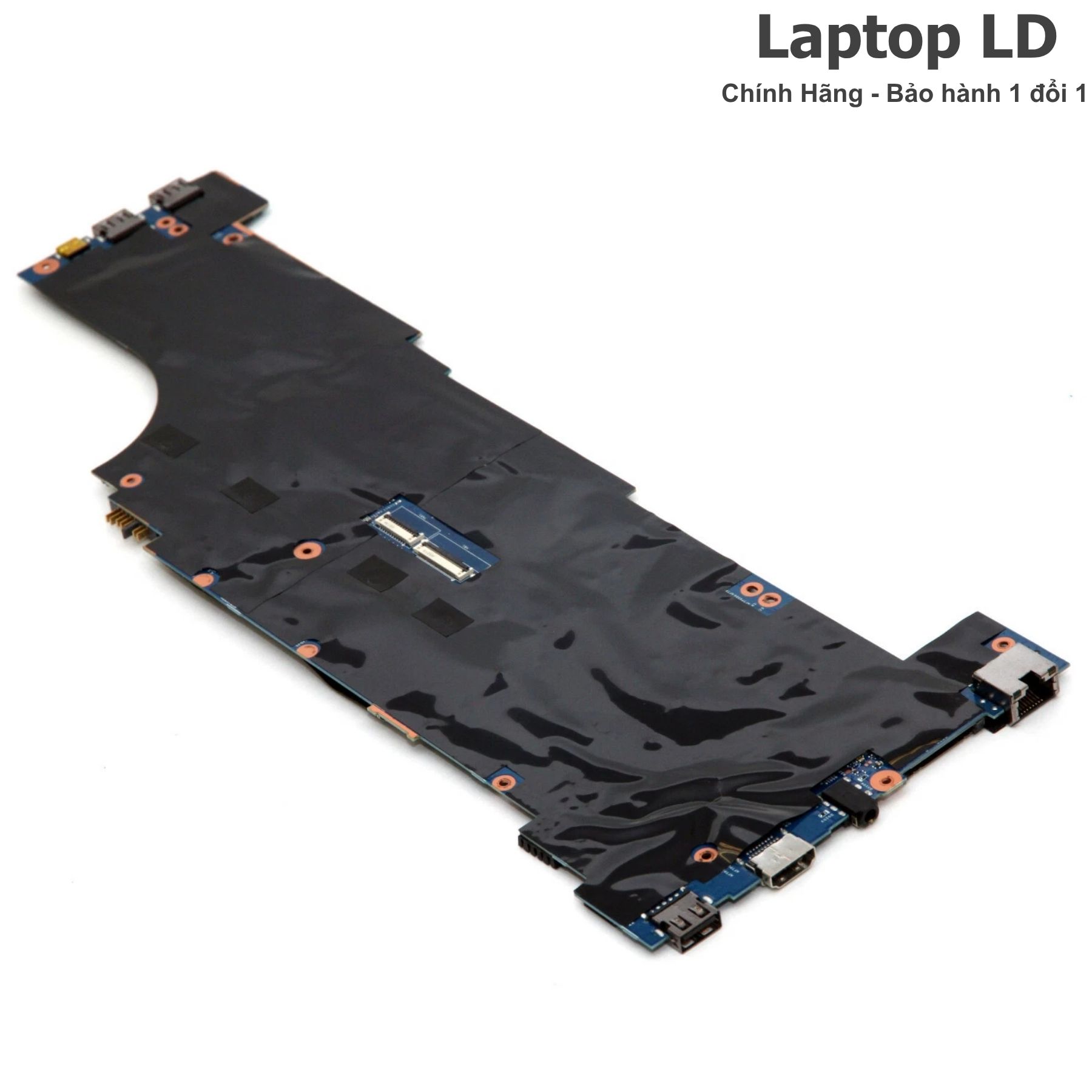

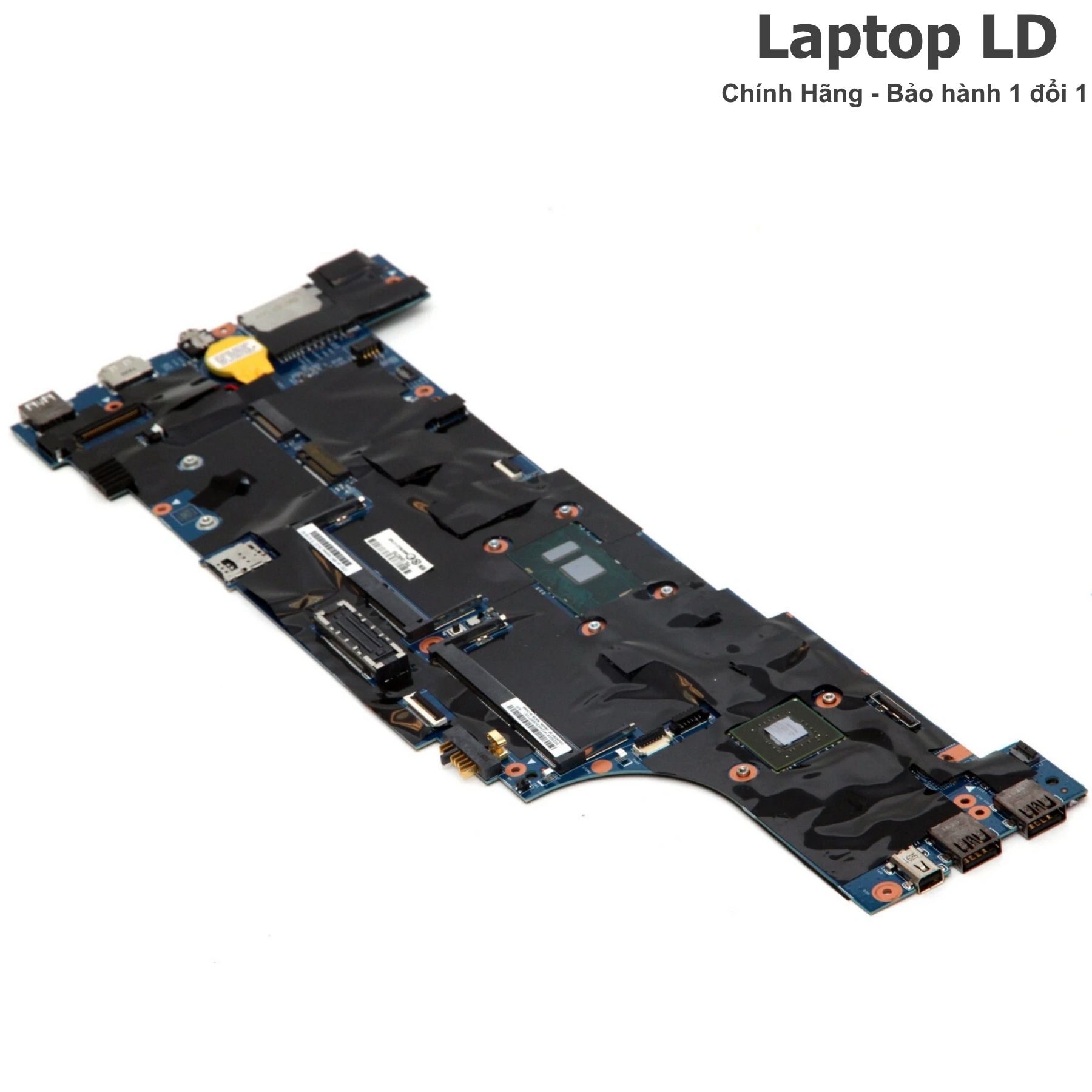

Hình ảnh thực tế Main Lenovo ThinkPad P50s i7-6500U M500M
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Cấu hình và kết nối

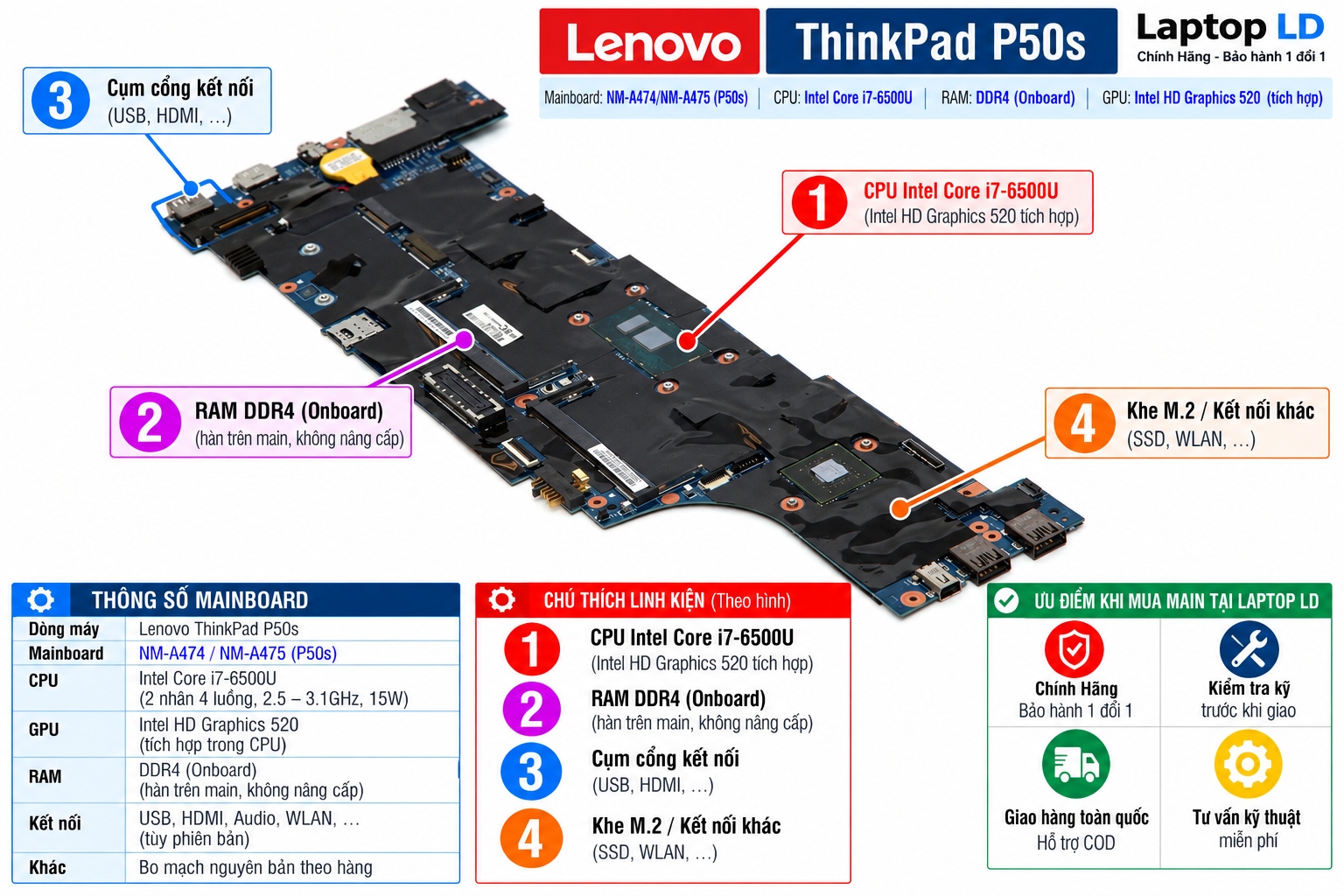

Thông số kỹ thuật Main Lenovo ThinkPad P50s i7-6500U Quadro M500M
- Dòng máy
- Lenovo ThinkPad P50s · Type 20FK / 20FL
- Mã main / BOARD
- Wistron LSZ-2 · PCB 15202-2
- CPU
- Intel Core i7-6500U, 2 nhân 4 luồng, 2.5–3.1GHz, 4MB cache, 15W
- RAM
- 2 khe SO-DIMM DDR3L-1600 dual-channel, tối đa 32GB
- GPU / VGA
- NVIDIA Quadro M500M 2GB + Intel HD Graphics 520
- STORAGE
- Ổ SATA 2.5 inch hoặc SSD PCIe NVMe theo cấu hình lưu trữ của máy
- EXTERNAL PORTS
- 3 USB 3.0, HDMI 1.4, Mini DisplayPort 1.2, RJ45, audio 3.5mm, SDXC, docking connector
- WIRELESS
- Intel Dual Band Wireless-AC 8260 2×2 + Bluetooth 4.1
Phạm vi model / main: Lenovo ThinkPad P50s; Wistron LSZ-2; PCB 15202-2; Intel Core i7-6500U; NVIDIA Quadro M500M 2GB; Intel HD Graphics 520; FRU 01AY340.
Thông tin thêm về main này: CPU i7-6500U và Quadro M500M nằm trên system board. RAM DDR3L, ổ lưu trữ và card Wi-Fi/Bluetooth là các linh kiện tháo lắp riêng.
Cổng kết nối: ThinkPad P50s sử dụng Mini DisplayPort 1.2 và HDMI 1.4 để xuất hình. Dòng này không có cổng USB-C/Thunderbolt 3 như ThinkPad P50.
Thông số kỹ thuật bổ sung
| Nền tảng main | Wistron LSZ-2 · PCB 15202-2 · Intel Skylake-U |
|---|---|
| FRU system board | Lenovo 01AY340 · Core i7-6500U · Quadro M500M 2GB |
| Đồ họa | NVIDIA Quadro M500M 2GB kết hợp Intel HD Graphics 520 qua công nghệ đồ họa chuyển đổi |
| Kết nối / I/O | 3 USB 3.0, HDMI 1.4, Mini DisplayPort 1.2, RJ45 Gigabit, dock connector, audio combo và SDXC |
| Nguồn / adapter | Lenovo 65W AC Adapter |
| Lưu trữ | Một vị trí lưu trữ chính hỗ trợ ổ 2.5 inch SATA hoặc cấu hình SSD PCIe NVMe qua hệ thống cáp/khay phù hợp của P50s |
Các phiên bản liên quan
| Phiên bản | CPU | GPU / VGA | RAM | FRU |
|---|---|---|---|---|
| SKU đang bán · i7-6500U | Core i7-6500U | Quadro M500M 2GB + Intel HD 520 | 2 khe DDR3L-1600 · tối đa 32GB | 01AY340 |
| i7-6600U vPro | Core i7-6600U | Quadro M500M 2GB + Intel HD 520 | 2 khe DDR3L-1600 · tối đa 32GB | 01AY346 |
Thông tin mua hàng tại Laptop LD
Bảo hành / đổi trả
Bảo hành 30 ngày, lỗi thuộc phạm vi bảo hành 1 đổi 1.
Gói bảo hành mở rộng:
- 3 tháng+10% giá sản phẩm
- 6 tháng+15% giá sản phẩm
- 12 tháng+25% giá sản phẩm
Giao hàng toàn quốc
Giao hàng toàn quốc, hỗ trợ COD. Nhận hàng, kiểm tra đúng sản phẩm rồi thanh toán.
Phạm vi sản phẩm: Sản phẩm là main laptop theo cấu hình trên trang.
Đóng gói bảo vệ main: Main được đặt trong túi chống tĩnh điện, bọc chống sốc và đóng hộp chắc chắn trước khi giao.
Sản phẩm giao gồm: 01 mainboard Lenovo ThinkPad P50s LSZ-2 15202-2, CPU Intel Core i7-6500U và NVIDIA Quadro M500M 2GB theo cấu hình trên trang.
Kiểm tra main và hỗ trợ sau mua
Hỗ trợ sau khi mua: Tư vấn trong quá trình lắp đặt, hỗ trợ kiểm tra sau lắp và tiếp nhận xử lý khi main có dấu hiệu bất thường.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách kiểm tra trước khi thay Main Lenovo ThinkPad P50s i7-6500U M500M
Máy không lên nguồn, không lên hình, lỗi Quadro, không nhận RAM/SSD hoặc cổng xuất hình hoạt động bất thường có thể liên quan main hoặc linh kiện kết nối. Nên kiểm tra từng khối trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách kiểm tra
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Máy không lên nguồn | Có thể liên quan adapter 65W, jack nguồn, pin, mạch sạc, nguồn chờ hoặc system board. | Thử adapter Lenovo 65W tương thích đang hoạt động tốt, kiểm tra dòng vào và các nguồn chờ trước khi kết luận lỗi main. |
| Máy lên nguồn nhưng không hiển thị | Có thể do RAM, panel/cáp màn, BIOS, Intel HD 520 hoặc Quadro M500M. | Kiểm tra RAM từng khe, màn hình/cáp màn, trạng thái POST rồi thử xuất hình ngoài qua HDMI hoặc Mini DisplayPort. |
| Sọc hình, artefact hoặc lỗi Quadro | Có thể liên quan Quadro M500M, VRAM, driver, nguồn GPU hoặc nhiệt độ. | Loại trừ driver, kiểm tra hệ thống tản nhiệt và chạy tải GPU phù hợp để xác định lỗi phần mềm hay lỗi phần cứng trên main. |
| Không nhận hoặc chập chờn RAM | Có thể do module DDR3L, khe SO-DIMM, tiếp xúc hoặc mạch bộ nhớ. | Thử RAM DDR3L-1600 tốt từng khe, vệ sinh tiếp xúc và chạy kiểm tra bộ nhớ trước khi xác định lỗi system board. |
| Không nhận SSD hoặc HDD | Có thể do ổ lưu trữ, cáp/khay ổ, BIOS hoặc đường SATA/PCIe trên main. | Thử ổ tốt đúng chuẩn, kiểm tra BIOS và hệ thống cáp lưu trữ để tách lỗi ổ khỏi lỗi system board. |
| HDMI hoặc Mini DisplayPort không xuất hình | Có thể do cáp, màn hình ngoài, driver đồ họa, đầu nối hoặc khối I/O/GPU trên main. | Thử cáp và màn hình ngoài tốt trên từng cổng, kiểm tra driver Intel/NVIDIA trước khi kết luận lỗi bo. |
Lưu ý khi tháo lắp
Lưu ý khi lắp Main Lenovo ThinkPad P50s i7-6500U M500M và kiểm tra sau thay
Lưu ý khi lắp: Core i7-6500U và Quadro M500M được tích hợp trên system board; RAM DDR3L, ổ lưu trữ và card Wi-Fi là linh kiện rời. Khi chuyển linh kiện sang main mới cần lắp đúng cụm tản nhiệt, kiểm tra hai khe RAM, cáp lưu trữ và các đầu nối trước khi cấp nguồn.
Trước khi tháo lắp: tắt máy, rút sạc, tháo pin ngoài, ngắt pin trong và chống tĩnh điện. Sau khi lắp cần kiểm tra đầy đủ các chức năng trước khi bàn giao.
Checklist kiểm tra sau khi thay main
- Khởi động máy, vào BIOS/UEFI và kiểm tra nhận đúng Intel Core i7-6500U.
- Kiểm tra cả hai khe RAM DDR3L và tổng dung lượng bộ nhớ đang lắp.
- Kiểm tra HDD/SSD SATA hoặc SSD PCIe NVMe theo cấu hình lưu trữ của máy.
- Thử 3 cổng USB 3.0, HDMI, Mini DisplayPort, RJ45, docking connector và đầu đọc SD.
- Kiểm tra Intel HD Graphics 520, NVIDIA Quadro M500M, Wi-Fi/Bluetooth, pin và quạt.
- Chạy tải CPU/GPU phù hợp để theo dõi nhiệt độ và độ ổn định trước khi bàn giao.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main Lenovo ThinkPad P50s i7-6500U M500M
Main ThinkPad P50s i7-6500U dùng VGA gì?
Phiên bản trên trang sử dụng NVIDIA Quadro M500M 2GB cùng Intel HD Graphics 520 tích hợp trong Core i7-6500U.
Main P50s i7-6500U dùng mã board và FRU nào?
Main sử dụng nền Wistron LSZ-2, PCB 15202-2. FRU 01AY340 đã được xác minh cho cấu hình Core i7-6500U và Quadro M500M 2GB.
RAM ThinkPad P50s nâng cấp tối đa bao nhiêu?
ThinkPad P50s có hai khe SO-DIMM DDR3L-1600, hỗ trợ dual-channel và Lenovo công bố tổng dung lượng tối đa 32GB.
ThinkPad P50s có Thunderbolt 3 hoặc USB-C không?
Không. P50s dùng Mini DisplayPort 1.2 và HDMI 1.4 để xuất hình, cùng ba cổng USB 3.0 Type-A. Không nên nhầm hệ cổng của P50s với ThinkPad P50.
P50s hỗ trợ SSD NVMe không?
Có cấu hình SSD PCIe NVMe PCIe 3.0 x2 trên ThinkPad P50s. Hệ lưu trữ của dòng này sử dụng khu vực ổ 2.5 inch và giải pháp cáp/khay phù hợp của máy, không phải hai khe M.2 độc lập như ThinkPad P50.
Bản i7-6600U khác bản i7-6500U này thế nào?
P50s có bản Core i7-6600U 2.6–3.4GHz với Quadro M500M 2GB, trong đó FRU 01AY346 đã được xác minh cho cấu hình vPro. SKU trên trang là Core i7-6500U 2.5–3.1GHz với FRU 01AY340.
Đặt hoặc thay Main Lenovo ThinkPad P50s i7-6500U M500M tại Laptop LD
Thay Main Lenovo ThinkPad P50s i7-6500U M500M ở đâu? Đặt main hoặc mang máy tới Laptop LD để thay trực tiếp. Kỹ thuật viên hỗ trợ lắp đặt và kiểm tra Core i7-6500U, Quadro M500M, RAM, ổ lưu trữ, HDMI, Mini DisplayPort cùng các chức năng sau thay trước khi bàn giao.
