Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Lenovo Legion S7-15ACH6 / Legion Slim 7 Gen 6 AMD · Type 82K8
- Mã main
- Bitland BM5070 · BM5070_V1.4
- CPU
- AMD Ryzen 7 5800H
- GPU / VGA
- NVIDIA GeForce RTX 3050 Ti
- RAM
- 8GB DDR4-3200 onboard + 1 khe SO-DIMM
- Lưu trữ
- 2 khe M.2 2280 PCIe 3.0 x4 NVMe
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua
Main Lenovo Legion S7-15ACH6 | Ryzen 7 5800H | RTX 3050 Ti 4GB | BM5070

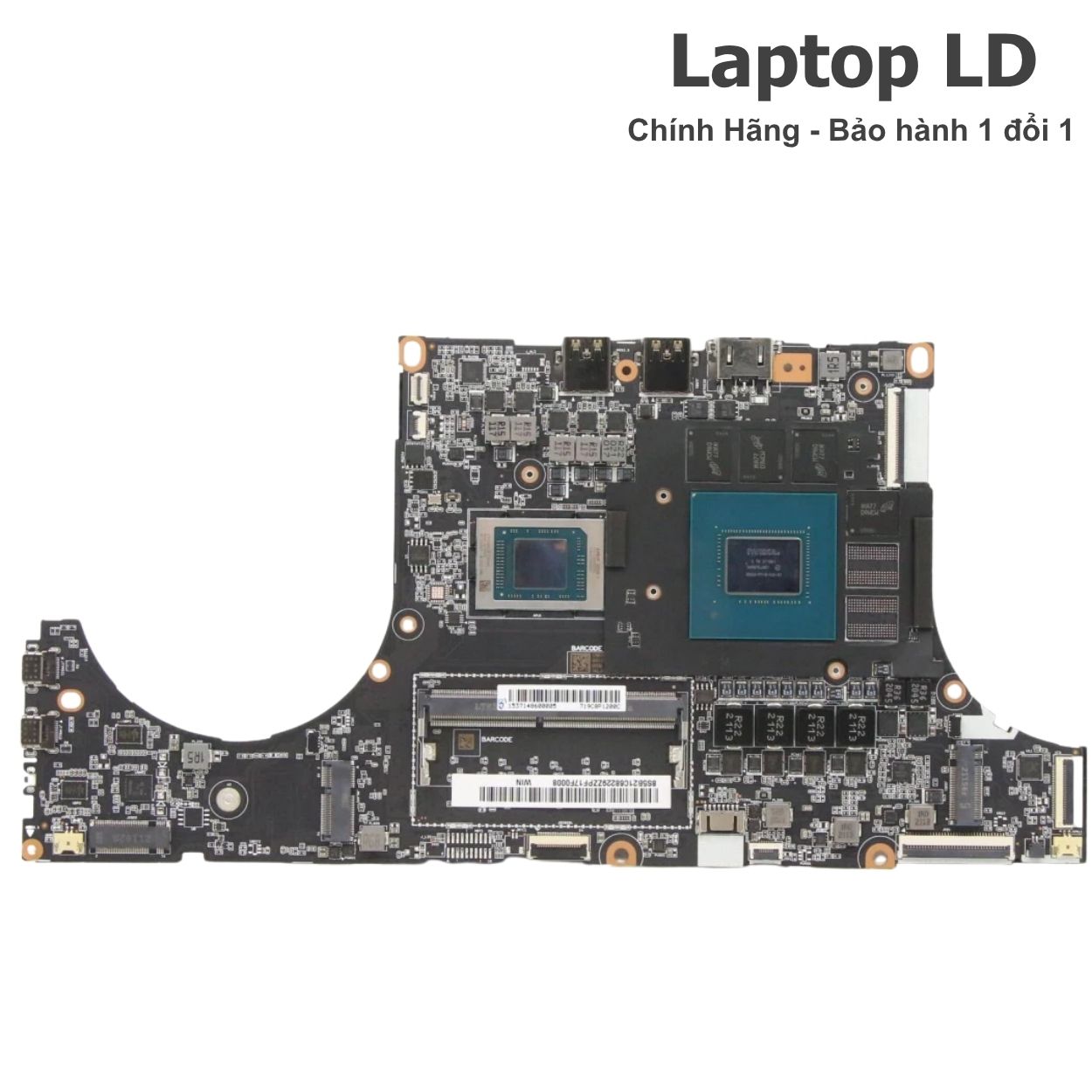

Mainboard Bitland BM5070 cho Lenovo Legion S7-15ACH6 Type 82K8, tích hợp AMD Ryzen 7 5800H, NVIDIA GeForce RTX 3050 Ti 4GB GDDR6 và 8GB DDR4-3200 onboard. Phiên bản trong bài được khóa theo Lenovo FRU 5B21C68229; máy còn một khe SO-DIMM và hai khe SSD M.2 2280 NVMe.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu ảnh main cũ, marking BM5070/BM5070_V1.4, Lenovo FRU 5B21C68229, CPU Ryzen 7 5800H, RTX 3050 Ti 4GB và dung lượng RAM onboard trước khi gửi hàng.
Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: FRU 5B21C68229 đã được xác minh cho Legion S7-15ACH6 Ryzen 7 5800H + RTX 3050 Ti 4GB + 8GB RAM onboard. Bản R7-5800H + RTX 3060 6GB dùng FRU khác như 5B21C68221 dù cùng chassis và cùng họ BM5070.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Lenovo Legion S7-15ACH6 / Legion Slim 7 Gen 6 AMD · Type 82K8
- Mã main / PCB
- Bitland BM5070
- CPU / SoC
- AMD Ryzen 7 5800H
- RAM / bộ nhớ

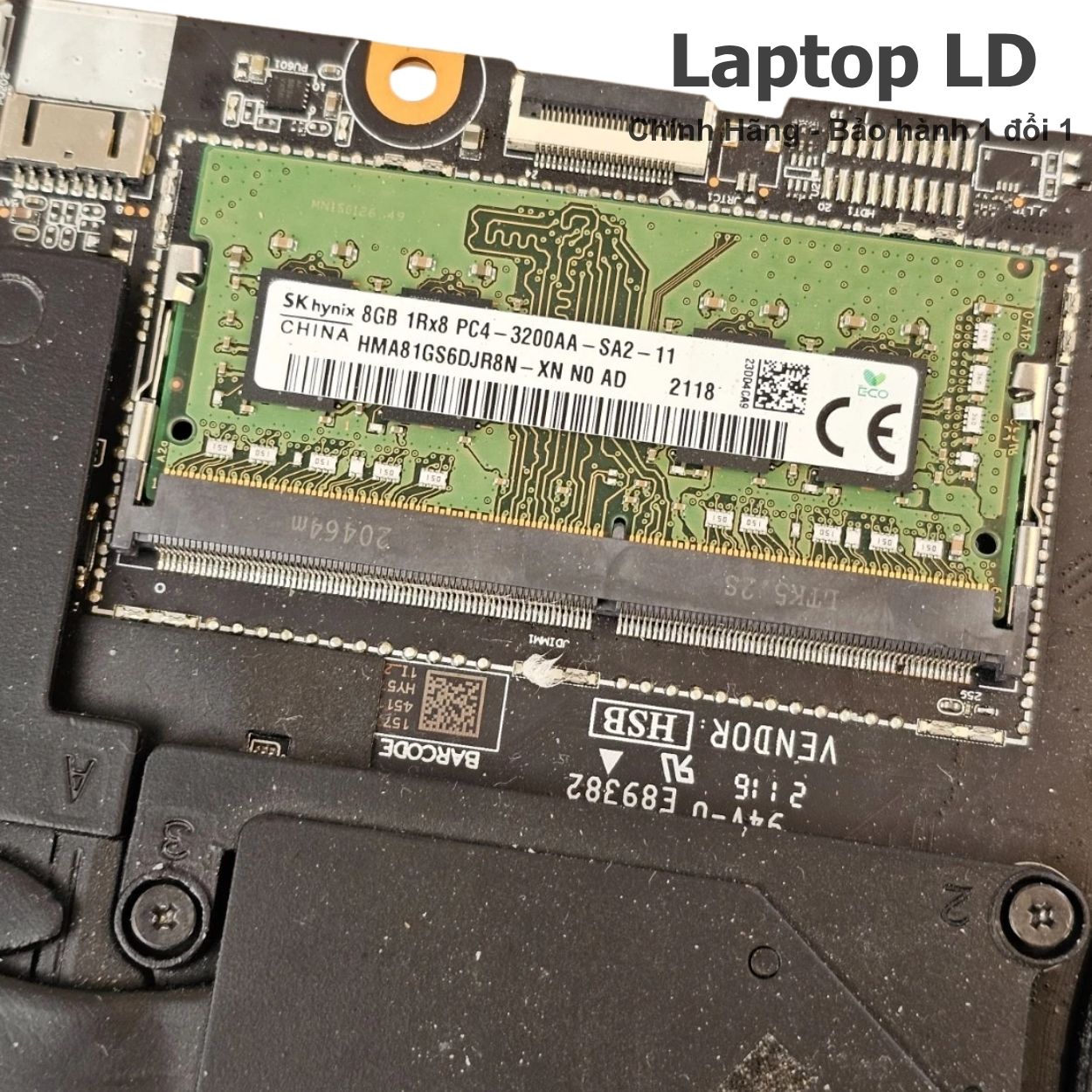

- 8GB DDR4-3200 onboard + 1 khe SO-DIMM · cấu hình Lenovo tới 32GB
- GPU / VGA
- NVIDIA GeForce RTX 3050 Ti Laptop GPU 4GB GDDR6 + AMD Radeon Graphics
- SSD / lưu trữ
- 2 khe M.2 2280 PCIe 3.0 x4 NVMe · mỗi ổ tới 2TB theo PSREF
- Cổng ngoài

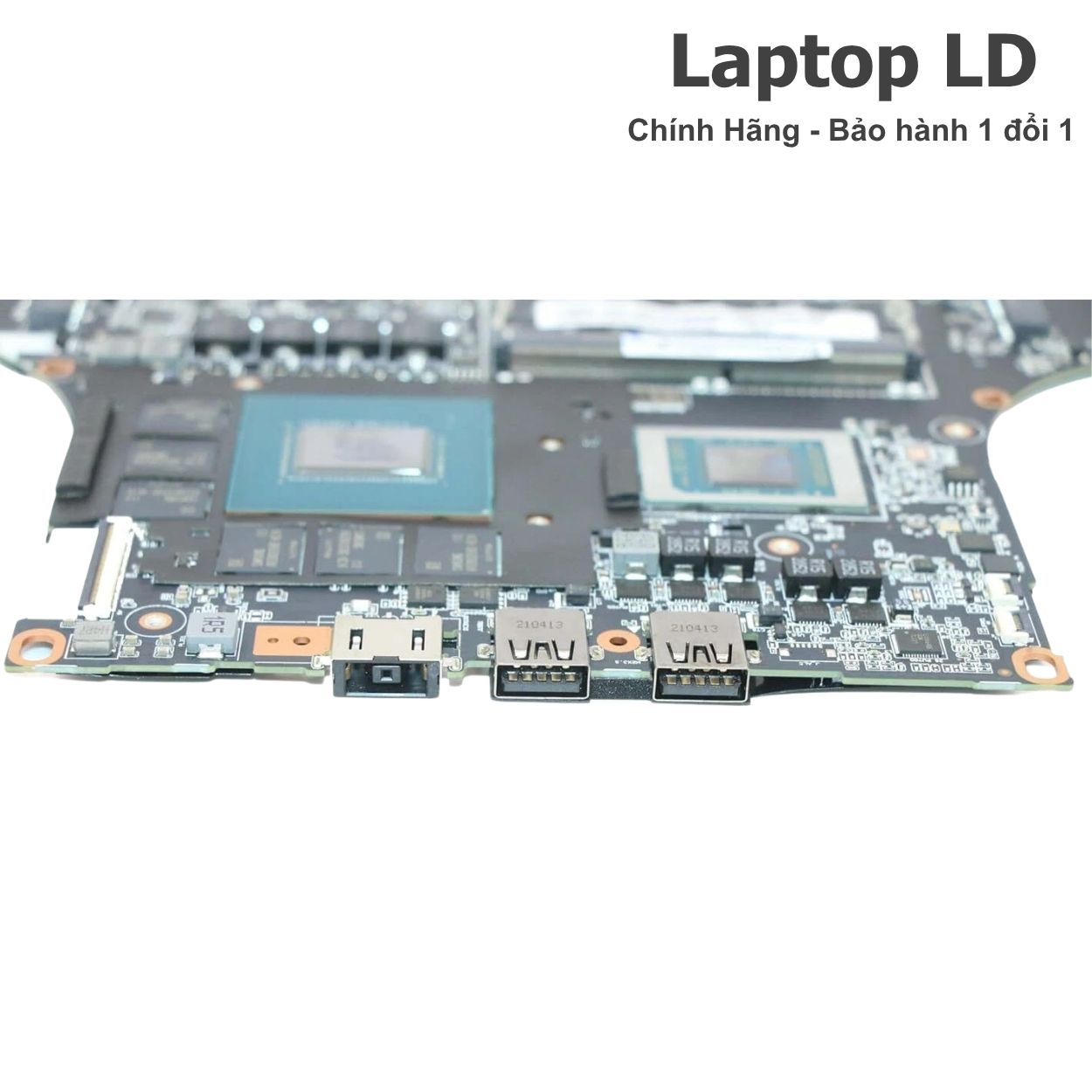

- 2× USB-C 3.2 Gen 2 hỗ trợ data, DisplayPort 1.4 và Power Delivery tối đa 100W; 2× USB 3.2 Gen 2 Type-A, trong đó 1 cổng Always On; đầu đọc thẻ 4-in-1; audio combo 3.5mm; cổng nguồn Slim Tip. Không có HDMI hoặc RJ-45 tích hợp.
- Không dây
- Module M.2 rời: Wi-Fi 6 802.11ax 2×2 + Bluetooth 5.1 hoặc Intel Killer Wi-Fi 6 AX1650 + Bluetooth 5.1 tùy cấu hình.
Thông số kỹ thuật bổ sung
| Board revision | Bitland BM5070 / package BM5070_V1.4. Nguồn schematic ghi Rev 1.0 và boardview ghi nhận Rev 1.3 trên cùng platform; vì vậy cần đối chiếu silkscreen/revision thực tế thay vì quy về một revision duy nhất. |
|---|---|
| OEM part / FRU / SPS / DP/N | Lenovo FRU 5B21C68229 — motherboard Legion S7-15ACH6, Ryzen 7 5800H, RTX 3050 Ti 4GB, 8GB RAM onboard. Đây là FRU khóa cho phiên bản trong bài; cần ưu tiên tem FRU thật trên bo khi xuất hàng. |
| Kết nối / I/O đặc trưng | 8GB DDR4-3200 soldered + 1 khe DDR4 SO-DIMM, dual-channel capable; 2 khe M.2 2280 PCIe 3.0 x4 NVMe; 2 USB-C Gen2 hỗ trợ DP1.4/PD 100W; 2 USB-A Gen2; card reader; audio. Không có Ethernet onboard. |
| BIOS / firmware | Lenovo Support hiện liệt kê BIOS HACN46WW, phát hành 28/11/2024, là gói BIOS dành cho Legion S7-15ACH6 Windows 10/11. Lenovo cảnh báo sau cập nhật không nên flash ngược BIOS cũ; khi xử lý cấp main cần dùng đúng nhánh HACN và sao lưu dữ liệu gốc khi có thể. |
| Tản nhiệt / adapter | Lenovo PSREF công bố adapter Slim Tip 170W hoặc 230W tùy cấu hình/thị trường; SKU 82K8002XID Ryzen 7 5800H + RTX 3050 Ti được bán với adapter 230W. Pin chính hãng của platform là 71Wh và hỗ trợ Rapid Charge Express. |
| Ghi chú cấu hình | Ryzen 7 5800H, RTX 3050 Ti 4GB và 8GB DDR4 onboard thuộc main FRU 5B21C68229. SO-DIMM, hai SSD M.2 và card Wi-Fi là linh kiện rời. Lenovo cũng có phiên bản systemboard với 16GB onboard và các GPU khác, nên FRU + RAM onboard + GPU phải được kiểm cùng nhau. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Bản trong bài — R7 5800H RTX 3050 Ti | Ryzen 7 5800H · RTX 3050 Ti 4GB | 8GB DDR4-3200 onboard + 1 SO-DIMM | Bitland BM5070 · Lenovo FRU 5B21C68229 |
| Biến thể gần — R7 5800H RTX 3060 | Ryzen 7 5800H · RTX 3060 6GB | Cùng Legion S7-15ACH6 / BM5070 family | Lenovo FRU 5B21C68221 · GPU/VRAM, nguồn và tản nhiệt khác; không thay chéo chỉ theo chassis |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Mất nguồn, bấm nút nguồn không phản ứng | Adapter Slim Tip, jack nguồn, pin, nguồn chờ, EC hoặc chạm chập trên main. | Thử adapter Lenovo đúng công suất, cô lập pin và thiết bị rời; kiểm tra điện áp đầu vào, nguồn chờ và dòng tiêu thụ trước khi kết luận lỗi main. |
| Có nguồn nhưng không hình, không POST | RAM onboard/SO-DIMM, BIOS, màn hình/cáp eDP, nguồn CPU/GPU hoặc lỗi phần cứng trên bo. | Tháo SO-DIMM rời để kiểm tra phần RAM onboard, thử RAM tốt, kiểm tra xuất hình qua USB-C DisplayPort và BIOS đúng HACN trước khi khoanh vùng CPU/GPU. |
| Không nhận RAM hoặc dung lượng RAM bất thường | SO-DIMM, khe RAM, RAM onboard, nguồn bộ nhớ hoặc bộ điều khiển nhớ trong CPU. | Xác nhận BIOS nhận đúng dung lượng RAM onboard trước, sau đó thử SO-DIMM DDR4-3200 đã biết tốt để tách lỗi RAM rời, khe hoặc RAM hàn. |
| Không nhận một trong hai SSD M.2 | SSD, socket M.2, nguồn cấp, đường PCIe hoặc BIOS. | Thử SSD M.2 2280 NVMe đã biết tốt trên từng khe, kiểm tra socket và BIOS để phân biệt lỗi ổ với đường PCIe trên main. |
| Không sạc hoặc tụt hiệu năng khi tải nặng | Adapter không đủ công suất, pin, jack Slim Tip, mạch sạc hoặc giới hạn power/firmware. | Đối chiếu adapter Lenovo 230W cho cấu hình RTX 3050 Ti nếu đúng SKU, kiểm tra nhận nguồn/pin và theo dõi CPU-GPU power khi stress test. |
| Treo, reset, sọc hình hoặc không nhận RTX 3050 Ti | Driver/BIOS, tản nhiệt, nguồn GPU, VRAM GDDR6 hoặc chip RTX 3050 Ti. | Kiểm tra iGPU Radeon trước, cài đúng NVIDIA driver, theo dõi nhiệt/quạt và chạy tải GPU có kiểm soát để phân biệt lỗi phần mềm với GPU/VRAM/mạch nguồn. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện trước khi thao tác. Xác nhận đúng Legion S7-15ACH6 Type 82K8, BM5070, FRU 5B21C68229, Ryzen 7 5800H và RTX 3050 Ti 4GB; chuyển đúng SO-DIMM, SSD, WLAN và cụm tản nhiệt. Sau lắp vào BIOS xác nhận CPU/RAM/SSD rồi kiểm tra RTX 3050 Ti, hai USB-C DisplayPort/PD, USB-A, card reader, Wi-Fi/Bluetooth và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Lenovo Legion S7-15ACH6 R7 5800H RTX 3050 Ti BM5070
Legion S7-15ACH6 Ryzen 7 5800H có đúng RTX 3050 Ti không?
Có. Lenovo PSREF xác nhận Legion S7-15ACH6 có tùy chọn RTX 3050 Ti 4GB GDDR6; SKU 82K8002XID được bán với Ryzen 7 5800H + RTX 3050 Ti. FRU 5B21C68229 cũng được đối chiếu đúng cấu hình này.
RAM của main FRU 5B21C68229 nâng cấp thế nào?
FRU này có 8GB DDR4-3200 onboard và máy còn một khe SO-DIMM. Lenovo PSREF công bố cấu hình tới 32GB theo lựa chọn nhà máy, gồm bản 16GB onboard + 16GB SO-DIMM; với bản 8GB onboard nên đối chiếu module tương thích trước khi nâng.
Legion Slim 7 15ACH6 có mấy khe SSD?
Lenovo công bố tối đa hai ổ M.2 2280 PCIe 3.0 x4 NVMe, mỗi ổ tới 2TB theo cấu hình đã thử nghiệm.
Main được kiểm tra và bảo hành như thế nào?
Main được kiểm tra nguồn, POST/BIOS, RAM onboard/SO-DIMM, hai khe SSD, sạc, RTX 3050 Ti, USB-C DisplayPort/PD và nhiệt độ trước khi giao. Laptop LD áp dụng 1 đổi 1 trong 30 ngày theo chính sách công khai và hỗ trợ đối chiếu main cũ trước khi lắp.
